GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 22
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell BAVARO
Typ BR 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 BR 808 B8 / Z10 Ø70-67,1 5/114,3/67,1 35 780 2230
Kennzeichnungen
KBA-Nummer 49237
Herstellerzeichen rial Germany
Radtyp und Ausführung BR 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Europe
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S02 Mutter M12x1,5 Kegel 60° 110 - Multipack: 23
S03 Mutter M12x1,5 Kegel 60° 120 - Multipack: 23
S04 Mutter M12x1,5 Kegel 60° 125 - Multipack: 23
S05 Mutter M12x1,5 Kegel 60° 130 - Multipack: 23
S06 Mutter M12x1,5 Kegel 60° 135 - Multipack: 23
S07 Mutter M12x1,5 Kegel 60° 140 - Multipack: 23
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler, Citroen
Dodge, Ford
Hyundai, Kia
Lancia, Mazda
Mitsubishi, Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/55R18 R70 A12 A14 A19
JS 103-138 225/50R18 A01 K1a K2b K42 K46 LK6 A58 Cbo Lim
e11*2001/116*0143*. 103-138 235/45R18 S06
103-138 245/45R18 A01 K1a K2b K42 K46 L02
Jeep Compass 100-125 215/55R18 R70 A12 A14 A19
PK 100-125 225/50R18 A57 S06
e11*2001/116* 100-125 235/45R18
0142*00-12 100-125 245/45R18
Jeep Compass 100-125 215/55R18 R70 A12 A14 A19
PK 100-125 235/45R18 A57 S06
e11*2001/116*
0142*13-..
ab Modell 2011
Jeep Patriot 100-125 225/50R18 A01 K1a K1b K2b A12 A14 A19
PK 100-125 235/45R18 A56 S06
e11*2001/116*0142*. 100-125 245/45R18 A01 K1a K1b K2b
Citroen C-Crosser 115,125 225/55R18 K1a K1b K2b A01 A12 A14
V*****, V 115,125 235/50R18 K1c K2b K42 A19 S02
e2*2001/116*0358*.. 115,125 245/50R18 K1c K2c K42
115,125 255/45R18 K1c K2b K42
Citroen C4 Aircross 84-110 225/50R18 K1b K2b A01 A12 A14
B 84-110 225/55R18 K1b K2b A19 A57 S02
e2*2007/46*0117*.. 84-110 235/50R18 K1c K2b
84-110 245/50R18 K1c K2b K6v
84-110 255/45R18 K1c K2b K6v
Dodge Avenger 103-138 215/55R18 R70 A12 A14 A19
JS 103-138 225/50R18 A01 K1a K2b LK6 A58 Lim S06
e11*2001/116*0143*. 103-138 235/45R18
103-138 245/45R18 A01 K1a K2b L02
Dodge Caliber 100-125 225/50R18 A01 K1a K1b K2b A12 A14 A19
PK 100-125 235/45R18 A58 S03
e11*2001/116*0142*. 100-125 245/45R18 A01 K1a K1b K2b
Ford Maverick /Esc. 91-149 235/50R18 K42 X45 X67 A01 A12 A14
1EZ, -/R; 1N2, -/R 91-149 235/60R18 G68 K42 A19 B02 S06
e4*98/14* 91-149 245/50R18 K2b K42 X45 X67
0043,0051*.., 91-149 255/45R18 K2b K42 X45 X67
e13*2001/116* 91-149 255/50R18 K2c K42 X67 X68
0091,0093*.. 91-149 255/55R18 G68 K2c K42
Hyundai Coupe 77-123 205/45R18 K41 K42 R37 R70 A01 A12 A14
GK 77-123 215/40R18 K41 K42 A19 S02
e11*98/14*0186*.. 77-123 225/40R18 K1a K2b K41 K42
Hyundai Genesis 232 245/40R18 A12 A14 A19
DH 232 245/45R18 A56 Lim X36
e4*KS07/46*0018*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Genesis 156-255 225/45R18 A12 R02 A14 A19 Cpe
Coupé 156-255 245/45R18 A90 R03 VZ8 Vn2 S02
BK20 / BK38
e9*KS07/46*0011*..,
e9*KS07/46*0010*..
- incl. Facelift 2013
Hyundai Grand Santa 145, 147 235/55R18 K1c K2c A01 A12 A14
Fe 145, 147 235/60R18 K1c K2c A19 A56 S04
DM
e11*2007/46*0633*..
- incl. Facelift 2016
Hyundai Grandeur 110-191 225/50R18 A12 A14 A19
TG 110-191 235/45R18 Lim V18 S02
e4*2001/116*0099*.. 110-191 235/50R18 A01 K42 K56
110-191 245/45R18
110-191 255/45R18 A01 K42 K56
Hyundai Kona 88 215/45R18 K1c K2a K2b K6w A01 A12 A14
OS 88 225/45R18 K1c K2c K4i K6w K8e A19 A58 F23
e4*2007/46*1259*.. 88 235/40R18 K1c K2c K4i K6w K8e S04
- Frontantrieb 88 235/45R18 K1c K2c K3s K4i K5v K6w K8e
88 245/40R18 K1c K2c K4i K6y K8m
Hyundai Kona 4WD 130 215/45R18 K1c K2b K6w A01 A12 A14
OS 130 225/45R18 K1c K2b K6w A19 A56 F24
e4*2007/46*1259*.. 130 235/40R18 K1c K2a K2b K4i K6w S04
130 235/45R18 K1c K2a K2b K3s K4i K5v K6w
130 245/40R18 K1c K2c K4i K6y K8e
Hyundai Santa Fe 110-145 235/60R18 A12 A14 A19
CM S02
e11*2001/116*0270*.
- incl. MJ.2010
Hyundai Santa Fe 110-147 235/55R18 K1c K2c A01 A12 A14
DM 110-147 235/60R18 K1c K2c A19 A57 S04
e11*2007/46*0633*..
- incl. Facelift 2016
Hyundai Sonata 100-184 225/45R18 K1c K42 K56 A01 A12 A14
NF 100-184 235/40R18 K1c K2b K42 K56 A19 Lim V18
e11*2001/116*0241*. 100-184 245/40R18 K1c K2b K42 K56 S02
Hyundai Tucson 82-129 225/50R18 R64 A12 A14 A19
JM 82-129 235/45R18 KMV S02
e4*2001/116*0087*.. 82-129 235/50R18 A01 K1a K1b K2b
- mit Radhaus- 82-129 245/45R18
Verbreiterungen 82-129 255/45R18 A01 K1a K1b K2b
Hyundai Tucson 82-129 225/50R18 K1c K2c A01 A12 A14
JM 82-129 235/45R18 K1c K2c A19 KOV S02
e4*2001/116*0087*.. 82-129 235/50R18 K1c K2c
- ohne Radhaus- 82-129 245/45R18 K1c K2c
Verbreiterungen 82-129 255/45R18 K1c K2c
Hyundai Tucson 114-136 225/50R18 K1c K2c A01 A12 A14
TL 114-136 225/55R18 K1c K2c A19 A57 S02
e11*2007/46*2711*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 85-136 225/50R18 K1c K2c A01 A12 A14
TLE, TLE-HME 85-136 225/55R18 K1c K2c A19 A57 S02
e11*2007/46*2724*..;
e13*2007/46*1612*..
Hyundai Veloster 97,103,137 215/40R18 K1c K2b K6g K8m A01 A12 A14
FS 97,103,137 225/35R18 K1c K2a K2b K5d K6h K8s A19 A58 Cpe
e11*2007/46* 97,103,137 225/40R18 G01 K1c K2a K2b K5d K6h K8s V18 S02
0194*00-10 97,103,137 245/35R18 K2c K6h K8s R03
Hyundai Veloster 97,103,137 215/40R18 K1c K2b K6g K8m A01 A12 A14
FS 97,103,137 225/35R18 K1c K2a K2b K5d K6h K8s A19 A58 Cpe
e11*2007/46* 97,103,137 225/40R18 K1c K2a K2b K5d K6h K8s V18 S02
0194*11-.. 97,103,137 245/35R18 K2c K6h K8s R03
ab Facelift 2015
Hyundai XG ... 120-145 225/40R18 K41 K42 K45 K46 T89 T91 A01 A12 A14
XG 120-145 235/40R18 K1a K2b K41 K42 K45 K46 A19 S02
e11*98/14*0109*..
Hyundai i30 /-cw 66-105 205/45R18 K27 K2a K2b K41 R70 V18 A01 A12 A14
FD, FDH 66-105 215/40R18 K27 K2c K41 K42 K46 T85 T89 A19 Car Flh
e11*2001/116*0313*. 66-105 225/35R18 K27 K2c K41 K42 K46 T83 T87 K1c K56 S02
e11*2001/116*0343*. 66-105 225/40R18 K27 K2c K41 K42 K46
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 215/40R18 K1c K2c K5b K6h K8h T85 T89 A01 A12 A14
GDH, GDH-HME 66-100 225/35R18 K1c K2c K5b K6h K8h T83 T87 A19 A58 Car
e11*2007/46*0337*..; 66-137 225/40R18 K1c K2c K5b K6h K8h Cpe Flh S02
e11*2007/46*0338*..;
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i30 Fastback 88, 103 215/40R18 K1c K2c K5b K8h T89 A01 A12 A14
PDE 88, 103 225/35R18 K1c K2c K5d K8m T87 A19 A58 V18
e11*2007/46* 88, 103 225/40R18 K1c K2c K5d K8m Y85 S04
3807*03-.. 88, 103 245/35R18 K2c K8s R03
Hyundai i40 /-cw 85-131 215/45R18 T93 A12 A14 A19
VF 85-131 225/40R18 A01 K1b K2b K5d K5k T92 A58 Car Lim
e4*2007/46*0263*..; 85-131 225/45R18 A01 K1b K2b K5d K5k K7a V18 S02
e4*2007/46*0264*.. 85-131 235/40R18 A01 K1c K2c K5d K5i K5k
- incl. Facelift 2015 85-131 245/40R18 A01 K1c K2c K3s K5d K5i K5k K7i
Hyundai ix35 85-135 225/50R18 K1c K2c K5c K6g A01 A12 A14
EL, ELH, LM 85-135 225/55R18 K1c K2c K5c K6g A19 A57 S02
e11*2007/46* 85-135 235/50R18 K1c K2c K4i K5c K5i K6h K8e
0104*00-03; 85-135 235/55R18 K1c K2c K4i K5c K5i K6h K8e
0192*00-05; 85-135 255/45R18 K1c K2c K4i K5c K5i K6h K8e
0128*00-06
Hyundai ix35 85-135 225/50R18 K1c K2c K5c K6g A01 A12 A14
ELH, LM 85-135 225/55R18 K1c K2c K5c K6g A19 A57 S02
e11*2007/46* 85-135 235/50R18 K1c K2c K4i K5c K5i K6h K8e
0128*07-.. 85-135 235/55R18 K1c K2c K4i K5c K5i K6h K8e
0192*06-.. 85-135 255/45R18 K1c K2c K4i K5c K5i K6h K8e
ab Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

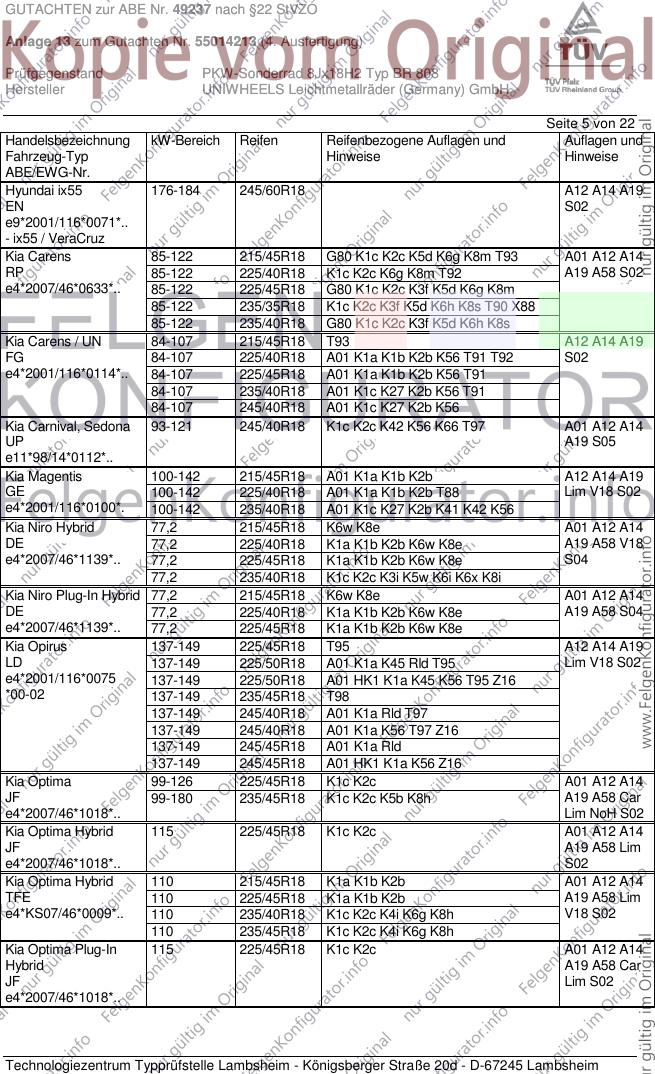

GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai ix55 176-184 245/60R18 A12 A14 A19
EN S02
e9*2001/116*0071*..
- ix55 / VeraCruz
Kia Carens 85-122 215/45R18 G80 K1c K2c K5d K6g K8m T93 A01 A12 A14
RP 85-122 225/40R18 K1c K2c K6g K8m T92 A19 A58 S02
e4*2007/46*0633*.. 85-122 225/45R18 G80 K1c K2c K3f K5d K6g K8m
85-122 235/35R18 K1c K2c K3f K5d K6h K8s T90 X88
85-122 235/40R18 G80 K1c K2c K3f K5d K6h K8s
Kia Carens / UN 84-107 215/45R18 T93 A12 A14 A19
FG 84-107 225/40R18 A01 K1a K1b K2b K56 T91 T92 S02
e4*2001/116*0114*.. 84-107 225/45R18 A01 K1a K1b K2b K56 T91
84-107 235/40R18 A01 K1c K27 K2b K56 T91
84-107 245/40R18 A01 K1c K27 K2b K56
Kia Carnival, Sedona 93-121 245/40R18 K1c K2c K42 K56 K66 T97 A01 A12 A14
UP A19 S05
e11*98/14*0112*..
Kia Magentis 100-142 215/45R18 A01 K1a K1b K2b A12 A14 A19
GE 100-142 225/40R18 A01 K1a K1b K2b T88 Lim V18 S02
e4*2001/116*0100*. 100-142 235/40R18 A01 K1c K27 K2b K41 K42 K56
Kia Niro Hybrid 77,2 215/45R18 K6w K8e A01 A12 A14
DE 77,2 225/40R18 K1a K1b K2b K6w K8e A19 A58 V18
e4*2007/46*1139*.. 77,2 225/45R18 K1a K1b K2b K6w K8e S04
77,2 235/40R18 K1c K2c K3i K5w K6i K6x K8i
Kia Niro Plug-In Hybrid 77,2 215/45R18 K6w K8e A01 A12 A14
DE 77,2 225/40R18 K1a K1b K2b K6w K8e A19 A58 S04
e4*2007/46*1139*.. 77,2 225/45R18 K1a K1b K2b K6w K8e
Kia Opirus 137-149 225/45R18 T95 A12 A14 A19
LD 137-149 225/50R18 A01 K1a K45 Rld T95 Lim V18 S02
e4*2001/116*0075 137-149 225/50R18 A01 HK1 K1a K45 K56 T95 Z16
*00-02 137-149 235/45R18 T98
137-149 245/40R18 A01 K1a Rld T97
137-149 245/40R18 A01 K1a K56 T97 Z16
137-149 245/45R18 A01 K1a Rld
137-149 245/45R18 A01 HK1 K1a K56 Z16
Kia Optima 99-126 225/45R18 K1c K2c A01 A12 A14
JF 99-180 235/45R18 K1c K2c K5b K8h A19 A58 Car
e4*2007/46*1018*.. Lim NoH S02
Kia Optima Hybrid 115 225/45R18 K1c K2c A01 A12 A14
JF A19 A58 Lim
e4*2007/46*1018*.. S02
Kia Optima Hybrid 110 215/45R18 K1a K1b K2b A01 A12 A14
TFE 110 225/45R18 K1a K1b K2b A19 A58 Lim
e4*KS07/46*0009*.. 110 235/40R18 K1c K2c K4i K6g K8h V18 S02
110 235/45R18 K1c K2c K4i K6g K8h
Kia Optima Plug-In 115 225/45R18 K1c K2c A01 A12 A14
Hybrid A19 A58 Car
JF Lim S02
e4*2007/46*1018*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

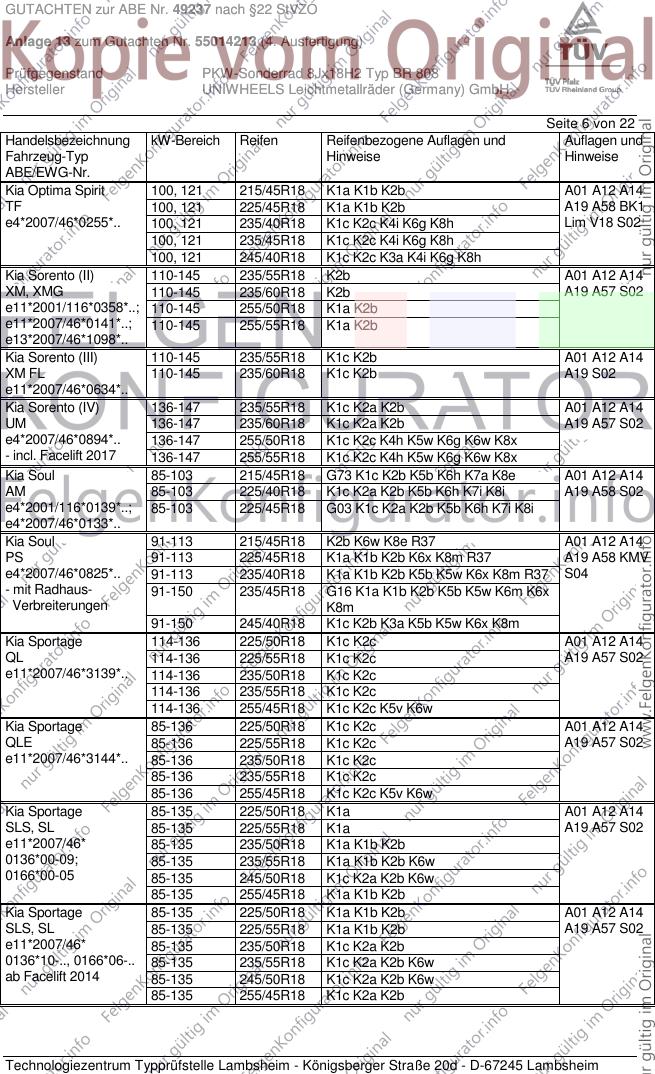

Seite 6 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Optima Spirit 100, 121 215/45R18 K1a K1b K2b A01 A12 A14
TF 100, 121 225/45R18 K1a K1b K2b A19 A58 BK1
e4*2007/46*0255*.. 100, 121 235/40R18 K1c K2c K4i K6g K8h Lim V18 S02
100, 121 235/45R18 K1c K2c K4i K6g K8h
100, 121 245/40R18 K1c K2c K3a K4i K6g K8h
Kia Sorento (II) 110-145 235/55R18 K2b A01 A12 A14
XM, XMG 110-145 235/60R18 K2b A19 A57 S02
e11*2001/116*0358*..; 110-145 255/50R18 K1a K2b
e11*2007/46*0141*..; 110-145 255/55R18 K1a K2b
e13*2007/46*1098*..
Kia Sorento (III) 110-145 235/55R18 K1c K2b A01 A12 A14
XM FL 110-145 235/60R18 K1c K2b A19 S02
e11*2007/46*0634*..
Kia Sorento (IV) 136-147 235/55R18 K1c K2a K2b A01 A12 A14
UM 136-147 235/60R18 K1c K2a K2b A19 A57 S02
e4*2007/46*0894*.. 136-147 255/50R18 K1c K2c K4h K5w K6g K6w K8x
- incl. Facelift 2017 136-147 255/55R18 K1c K2c K4h K5w K6g K6w K8x
Kia Soul 85-103 215/45R18 G73 K1c K2b K5b K6h K7a K8e A01 A12 A14
AM 85-103 225/40R18 K1c K2a K2b K5b K6h K7i K8i A19 A58 S02
e4*2001/116*0139*..; 85-103 225/45R18 G03 K1c K2a K2b K5b K6h K7i K8i
e4*2007/46*0133*..
Kia Soul 91-113 215/45R18 K2b K6w K8e R37 A01 A12 A14
PS 91-113 225/45R18 K1a K1b K2b K6x K8m R37 A19 A58 KMV
e4*2007/46*0825*.. 91-113 235/40R18 K1a K1b K2b K5b K5w K6x K8m R37 S04
- mit Radhaus- 91-150 235/45R18 G16 K1a K1b K2b K5b K5w K6m K6x
Verbreiterungen K8m
91-150 245/40R18 K1c K2b K3a K5b K5w K6x K8m
Kia Sportage 114-136 225/50R18 K1c K2c A01 A12 A14
QL 114-136 225/55R18 K1c K2c A19 A57 S02
e11*2007/46*3139*.. 114-136 235/50R18 K1c K2c
114-136 235/55R18 K1c K2c
114-136 255/45R18 K1c K2c K5v K6w
Kia Sportage 85-136 225/50R18 K1c K2c A01 A12 A14
QLE 85-136 225/55R18 K1c K2c A19 A57 S02
e11*2007/46*3144*.. 85-136 235/50R18 K1c K2c
85-136 235/55R18 K1c K2c
85-136 255/45R18 K1c K2c K5v K6w
Kia Sportage 85-135 225/50R18 K1a A01 A12 A14
SLS, SL 85-135 225/55R18 K1a A19 A57 S02
e11*2007/46* 85-135 235/50R18 K1a K1b K2b
0136*00-09; 85-135 235/55R18 K1a K1b K2b K6w
0166*00-05 85-135 245/50R18 K1c K2a K2b K6w
85-135 255/45R18 K1a K1b K2b
Kia Sportage 85-135 225/50R18 K1a K1b K2b A01 A12 A14
SLS, SL 85-135 225/55R18 K1a K1b K2b A19 A57 S02
e11*2007/46* 85-135 235/50R18 K1c K2a K2b
0136*10-.., 0166*06-.. 85-135 235/55R18 K1c K2a K2b K6w
ab Facelift 2014 85-135 245/50R18 K1c K2a K2b K6w
85-135 255/45R18 K1c K2a K2b

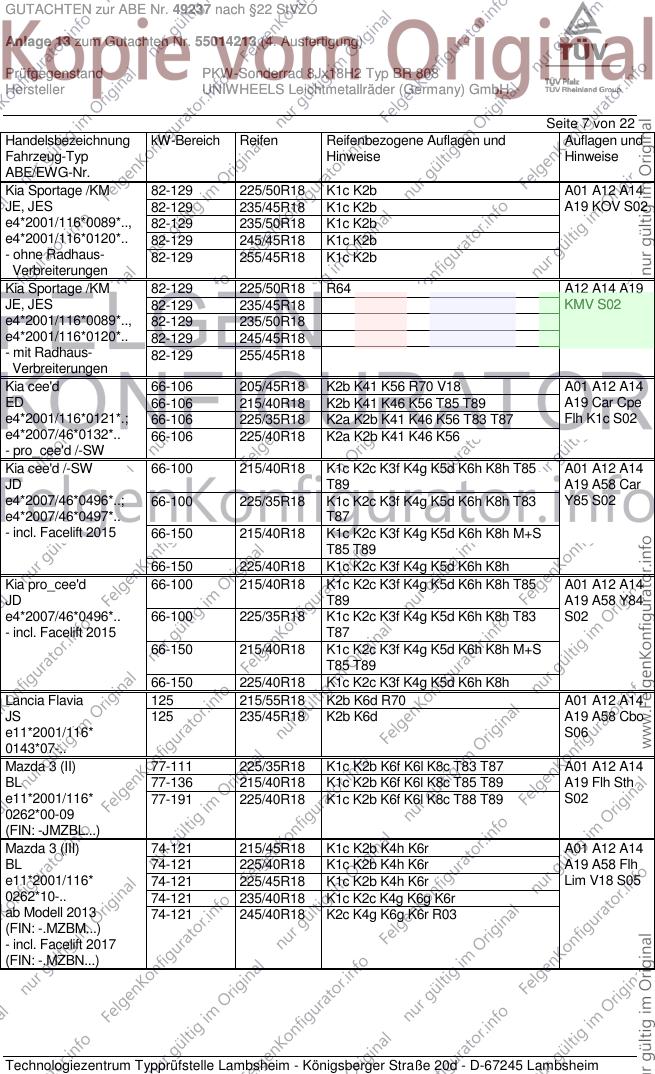

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 7 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage /KM 82-129 225/50R18 K1c K2b A01 A12 A14
JE, JES 82-129 235/45R18 K1c K2b A19 KOV S02
e4*2001/116*0089*.., 82-129 235/50R18 K1c K2b
e4*2001/116*0120*.. 82-129 245/45R18 K1c K2b
- ohne Radhaus- 82-129 255/45R18 K1c K2b
Verbreiterungen
Kia Sportage /KM 82-129 225/50R18 R64 A12 A14 A19
JE, JES 82-129 235/45R18 KMV S02
e4*2001/116*0089*.., 82-129 235/50R18
e4*2001/116*0120*.. 82-129 245/45R18
- mit Radhaus- 82-129 255/45R18
Verbreiterungen
Kia cee'd 66-106 205/45R18 K2b K41 K56 R70 V18 A01 A12 A14
ED 66-106 215/40R18 K2b K41 K46 K56 T85 T89 A19 Car Cpe
e4*2001/116*0121*.; 66-106 225/35R18 K2a K2b K41 K46 K56 T83 T87 Flh K1c S02
e4*2007/46*0132*.. 66-106 225/40R18 K2a K2b K41 K46 K56
- pro_cee'd /-SW
Kia cee'd /-SW 66-100 215/40R18 K1c K2c K3f K4g K5d K6h K8h T85 A01 A12 A14
JD T89 A19 A58 Car
e4*2007/46*0496*..; 66-100 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83 Y85 S02
e4*2007/46*0497*.. T87
- incl. Facelift 2015 66-150 215/40R18 K1c K2c K3f K4g K5d K6h K8h M+S
T85 T89
66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h
Kia pro_cee'd 66-100 215/40R18 K1c K2c K3f K4g K5d K6h K8h T85 A01 A12 A14
JD T89 A19 A58 Y84
e4*2007/46*0496*.. 66-100 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83 S02
- incl. Facelift 2015 T87
66-150 215/40R18 K1c K2c K3f K4g K5d K6h K8h M+S
T85 T89
66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h
Lancia Flavia 125 215/55R18 K2b K6d R70 A01 A12 A14
JS 125 235/45R18 K2b K6d A19 A58 Cbo
e11*2001/116* S06
0143*07-..
Mazda 3 (II) 77-111 225/35R18 K1c K2b K6f K6l K8c T83 T87 A01 A12 A14
BL 77-136 215/40R18 K1c K2b K6f K6l K8c T85 T89 A19 Flh Sth
e11*2001/116* 77-191 225/40R18 K1c K2b K6f K6l K8c T88 T89 S02
0262*00-09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 215/45R18 K1c K2b K4h K6r A01 A12 A14
BL 74-121 225/40R18 K1c K2b K4h K6r A19 A58 Flh
e11*2001/116* 74-121 225/45R18 K1c K2b K4h K6r Lim V18 S05
0262*10-.. 74-121 235/40R18 K1c K2c K4g K6g K6r
ab Modell 2013 74-121 245/40R18 K2c K4g K6g K6r R03
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)

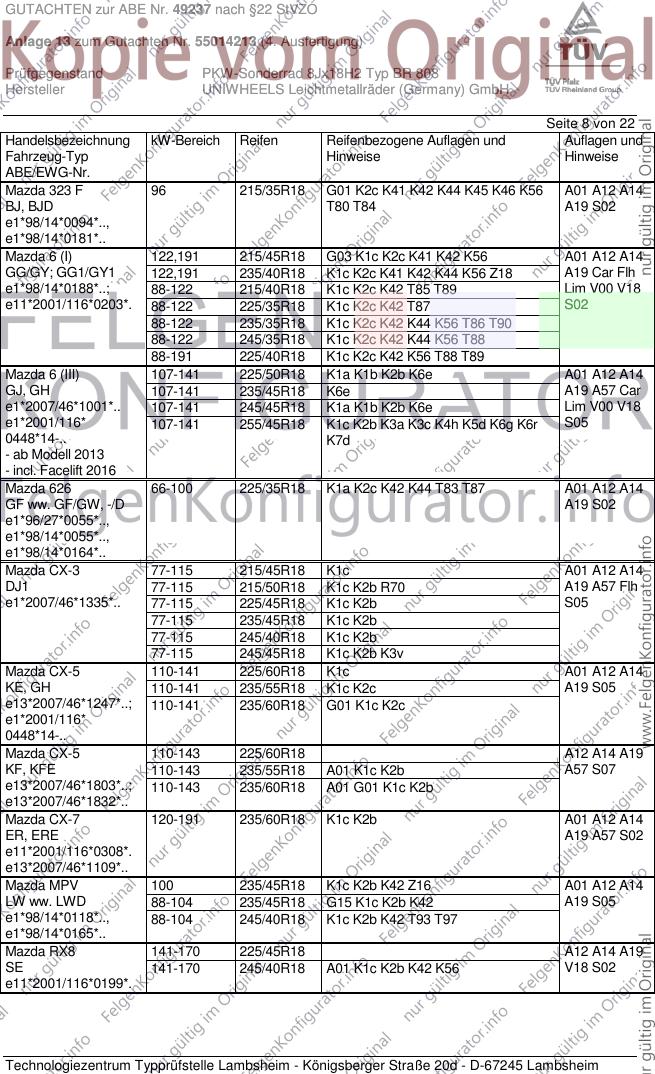

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 8 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 F 96 215/35R18 G01 K2c K41 K42 K44 K45 K46 K56 A01 A12 A14
BJ, BJD T80 T84 A19 S02
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 6 (I) 122,191 215/45R18 G03 K1c K2c K41 K42 K56 A01 A12 A14
GG/GY; GG1/GY1 122,191 235/40R18 K1c K2c K41 K42 K44 K56 Z18 A19 Car Flh
e1*98/14*0188*..; 88-122 215/40R18 K1c K2c K42 T85 T89 Lim V00 V18
e11*2001/116*0203*. 88-122 225/35R18 K1c K2c K42 T87 S02
88-122 235/35R18 K1c K2c K42 K44 K56 T86 T90
88-122 245/35R18 K1c K2c K42 K44 K56 T88
88-191 225/40R18 K1c K2c K42 K56 T88 T89
Mazda 6 (III) 107-141 225/50R18 K1a K1b K2b K6e A01 A12 A14
GJ, GH 107-141 235/45R18 K6e A19 A57 Car
e1*2007/46*1001*.. 107-141 245/45R18 K1a K1b K2b K6e Lim V00 V18
e1*2001/116* 107-141 255/45R18 K1c K2b K3a K3c K4h K5d K6g K6r S05
0448*14-.. K7d
- ab Modell 2013
- incl. Facelift 2016
Mazda 626 66-100 225/35R18 K1a K2c K42 K44 T83 T87 A01 A12 A14
GF ww. GF/GW, -/D A19 S02
e1*96/27*0055*..,
e1*98/14*0055*..,
e1*98/14*0164*..
Mazda CX-3 77-115 215/45R18 K1c A01 A12 A14
DJ1 77-115 215/50R18 K1c K2b R70 A19 A57 Flh
e1*2007/46*1335*.. 77-115 225/45R18 K1c K2b S05
77-115 235/45R18 K1c K2b
77-115 245/40R18 K1c K2b
77-115 245/45R18 K1c K2b K3v
Mazda CX-5 110-141 225/60R18 K1c A01 A12 A14
KE, GH 110-141 235/55R18 K1c K2c A19 S05
e13*2007/46*1247*..; 110-141 235/60R18 G01 K1c K2c
e1*2001/116*
0448*14-..
Mazda CX-5 110-143 225/60R18 A12 A14 A19
KF, KFE 110-143 235/55R18 A01 K1c K2b A57 S07
e13*2007/46*1803*..; 110-143 235/60R18 A01 G01 K1c K2b
e13*2007/46*1832*..
Mazda CX-7 120-191 235/60R18 K1c K2b A01 A12 A14
ER, ERE A19 A57 S02
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MPV 100 235/45R18 K1c K2b K42 Z16 A01 A12 A14
LW ww. LWD 88-104 235/45R18 G15 K1c K2b K42 A19 S05
e1*98/14*0118*.., 88-104 245/40R18 K1c K2b K42 T93 T97
e1*98/14*0165*..
Mazda RX8 141-170 225/45R18 A12 A14 A19
SE 141-170 245/40R18 A01 K1c K2b K42 K56 V18 S02
e11*2001/116*0199*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

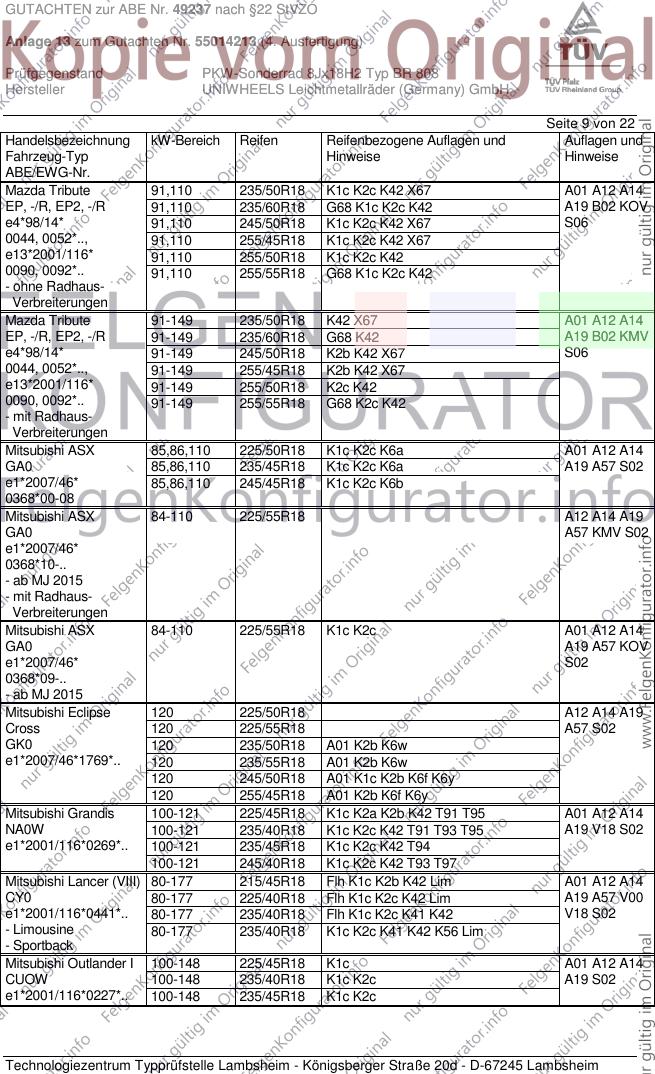

Seite 9 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Tribute 91,110 235/50R18 K1c K2c K42 X67 A01 A12 A14
EP, -/R, EP2, -/R 91,110 235/60R18 G68 K1c K2c K42 A19 B02 KOV
e4*98/14* 91,110 245/50R18 K1c K2c K42 X67 S06
0044, 0052*.., 91,110 255/45R18 K1c K2c K42 X67
e13*2001/116* 91,110 255/50R18 K1c K2c K42
0090, 0092*.. 91,110 255/55R18 G68 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 91-149 235/50R18 K42 X67 A01 A12 A14
EP, -/R, EP2, -/R 91-149 235/60R18 G68 K42 A19 B02 KMV
e4*98/14* 91-149 245/50R18 K2b K42 X67 S06
0044, 0052*.., 91-149 255/45R18 K2b K42 X67
e13*2001/116* 91-149 255/50R18 K2c K42
0090, 0092*.. 91-149 255/55R18 G68 K2c K42
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 225/50R18 K1c K2c K6a A01 A12 A14
GA0 85,86,110 235/45R18 K1c K2c K6a A19 A57 S02
e1*2007/46* 85,86,110 245/45R18 K1c K2c K6b
0368*00-08
Mitsubishi ASX 84-110 225/55R18 A12 A14 A19
GA0 A57 KMV S02
e1*2007/46*
0368*10-..
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 84-110 225/55R18 K1c K2c A01 A12 A14
GA0 A19 A57 KOV
e1*2007/46* S02
0368*09-..
- ab MJ 2015
Mitsubishi Eclipse 120 225/50R18 A12 A14 A19
Cross 120 225/55R18 A57 S02
GK0 120 235/50R18 A01 K2b K6w
e1*2007/46*1769*.. 120 235/55R18 A01 K2b K6w
120 245/50R18 A01 K1c K2b K6f K6y
120 255/45R18 A01 K2b K6f K6y
Mitsubishi Grandis 100-121 225/45R18 K1c K2a K2b K42 T91 T95 A01 A12 A14
NA0W 100-121 235/40R18 K1c K2c K42 T91 T93 T95 A19 V18 S02
e1*2001/116*0269*.. 100-121 235/45R18 K1c K2c K42 T94
100-121 245/40R18 K1c K2c K42 T93 T97
Mitsubishi Lancer (VIII) 80-177 215/45R18 Flh K1c K2b K42 Lim A01 A12 A14
CY0 80-177 225/40R18 Flh K1c K2c K42 Lim A19 A57 V00
e1*2001/116*0441*.. 80-177 235/40R18 Flh K1c K2c K41 K42 V18 S02
- Limousine 80-177 235/40R18 K1c K2c K41 K42 K56 Lim
- Sportback
Mitsubishi Outlander I 100-148 225/45R18 K1c A01 A12 A14
CUOW 100-148 235/40R18 K1c K2c A19 S02
e1*2001/116*0227*.. 100-148 235/45R18 K1c K2c

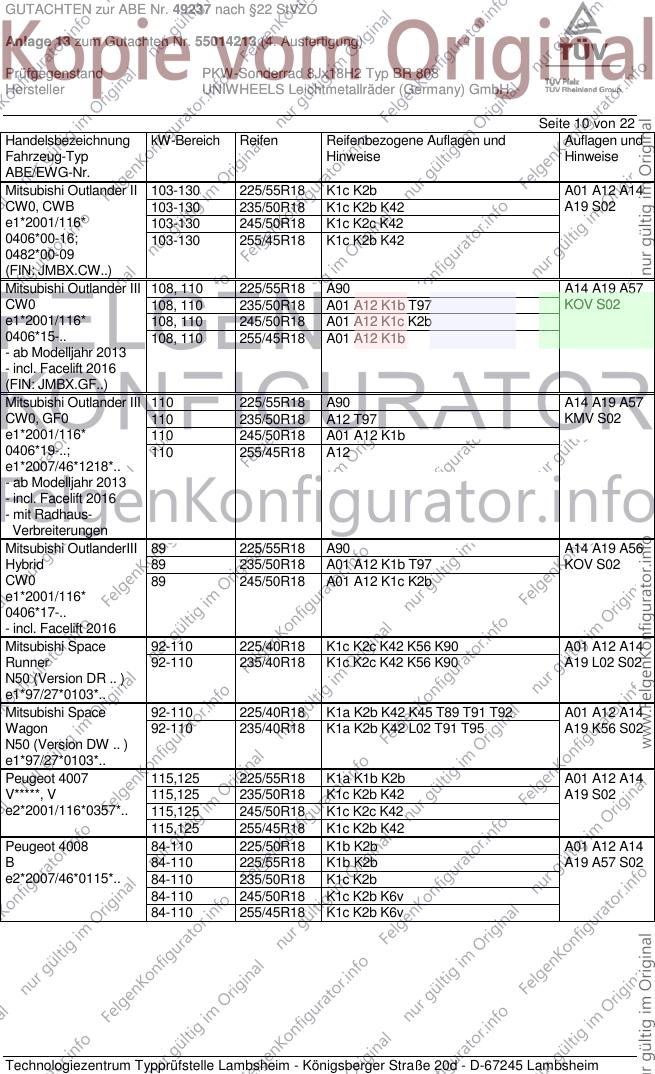

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 10 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander II 103-130 225/55R18 K1c K2b A01 A12 A14
CW0, CWB 103-130 235/50R18 K1c K2b K42 A19 S02
e1*2001/116* 103-130 245/50R18 K1c K2c K42
0406*00-16; 103-130 255/45R18 K1c K2b K42
0482*00-09
(FIN: JMBX.CW..)
Mitsubishi Outlander III 108, 110 225/55R18 A90 A14 A19 A57
CW0 108, 110 235/50R18 A01 A12 K1b T97 KOV S02
e1*2001/116* 108, 110 245/50R18 A01 A12 K1c K2b
0406*15-.. 108, 110 255/45R18 A01 A12 K1b
- ab Modelljahr 2013
- incl. Facelift 2016
(FIN: JMBX.GF..)
Mitsubishi Outlander III 110 225/55R18 A90 A14 A19 A57
CW0, GF0 110 235/50R18 A12 T97 KMV S02
e1*2001/116* 110 245/50R18 A01 A12 K1b
0406*19-..; 110 255/45R18 A12
e1*2007/46*1218*..
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 225/55R18 A90 A14 A19 A56
Hybrid 89 235/50R18 A01 A12 K1b T97 KOV S02
CW0 89 245/50R18 A01 A12 K1c K2b
e1*2001/116*
0406*17-..
- incl. Facelift 2016
Mitsubishi Space 92-110 225/40R18 K1c K2c K42 K56 K90 A01 A12 A14
Runner 92-110 235/40R18 K1c K2c K42 K56 K90 A19 L02 S02
N50 (Version DR .. )
e1*97/27*0103*..
Mitsubishi Space 92-110 225/40R18 K1a K2b K42 K45 T89 T91 T92 A01 A12 A14
Wagon 92-110 235/40R18 K1a K2b K42 L02 T91 T95 A19 K56 S02
N50 (Version DW .. )
e1*97/27*0103*..
Peugeot 4007 115,125 225/55R18 K1a K1b K2b A01 A12 A14
V*****, V 115,125 235/50R18 K1c K2b K42 A19 S02
e2*2001/116*0357*.. 115,125 245/50R18 K1c K2c K42
115,125 255/45R18 K1c K2b K42
Peugeot 4008 84-110 225/50R18 K1b K2b A01 A12 A14
B 84-110 225/55R18 K1b K2b A19 A57 S02
e2*2007/46*0115*.. 84-110 235/50R18 K1c K2b
84-110 245/50R18 K1c K2b K6v
84-110 255/45R18 K1c K2b K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

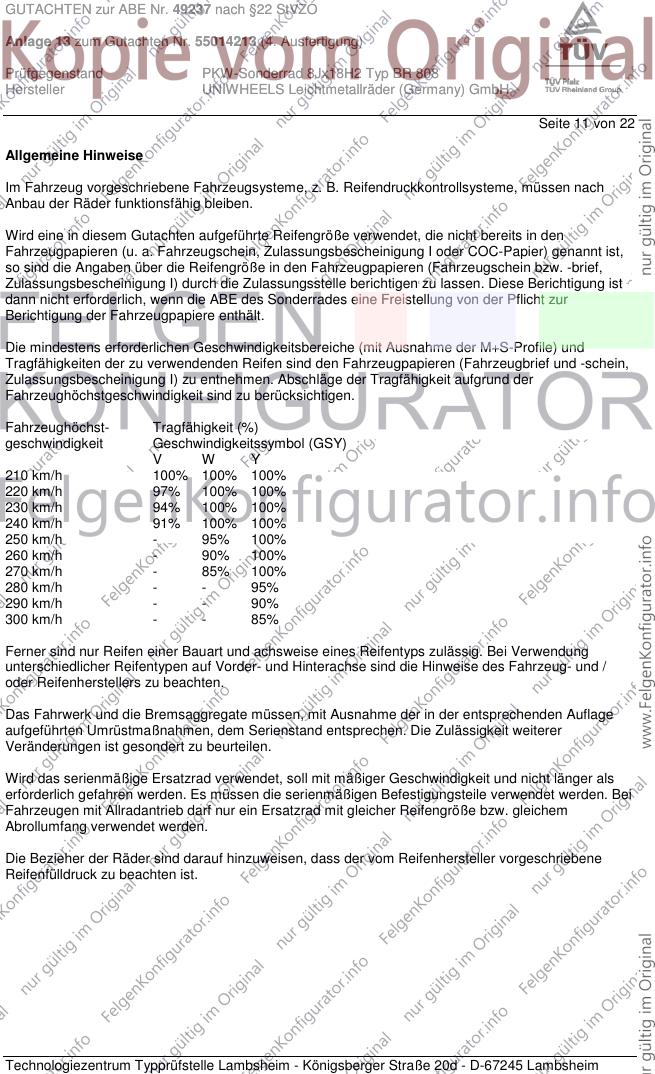

Seite 11 von 22
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

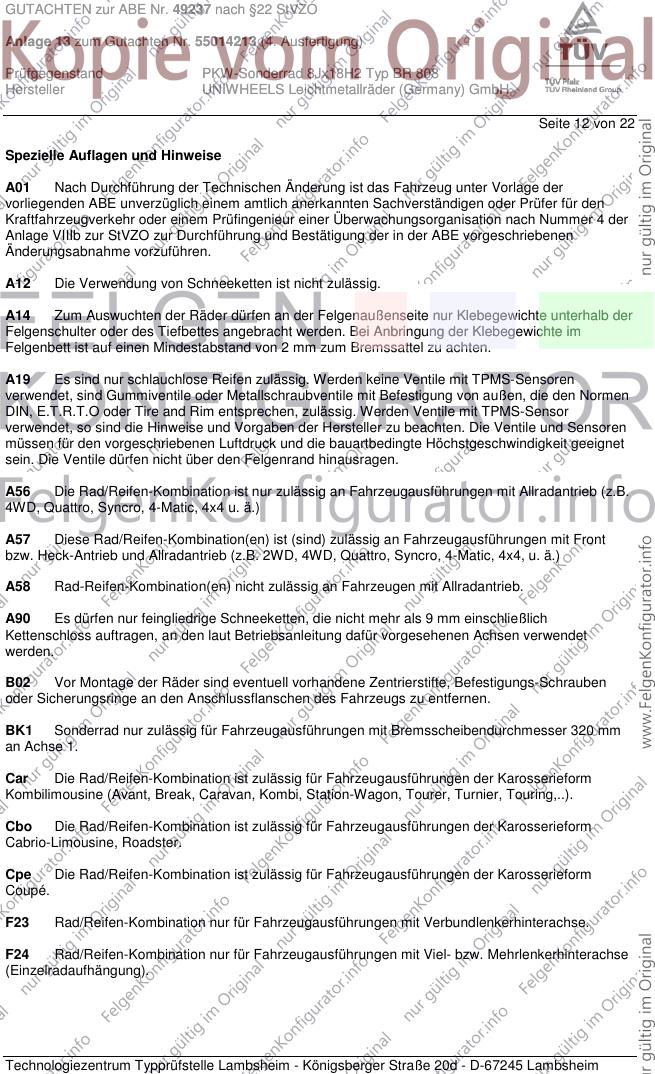

Seite 12 von 22
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

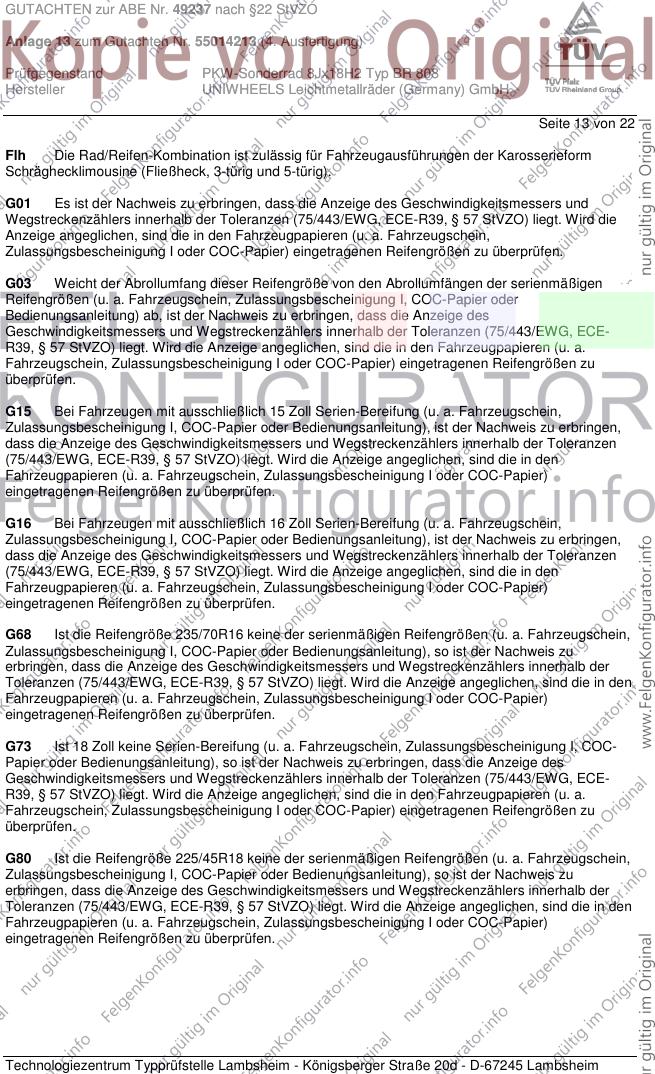

Seite 13 von 22
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

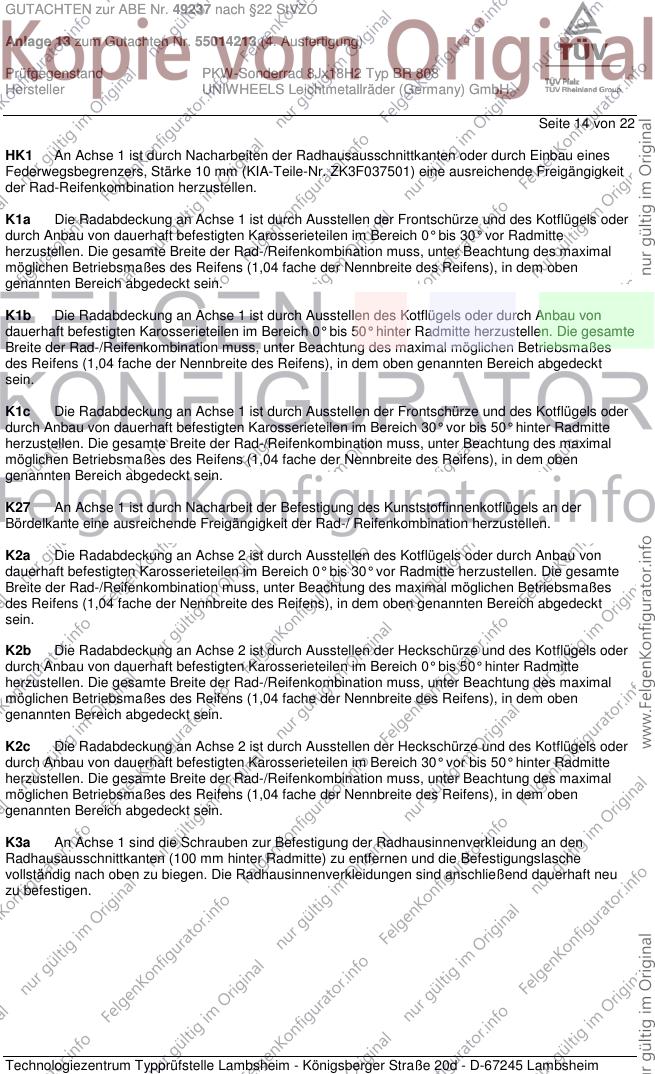

Seite 14 von 22
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

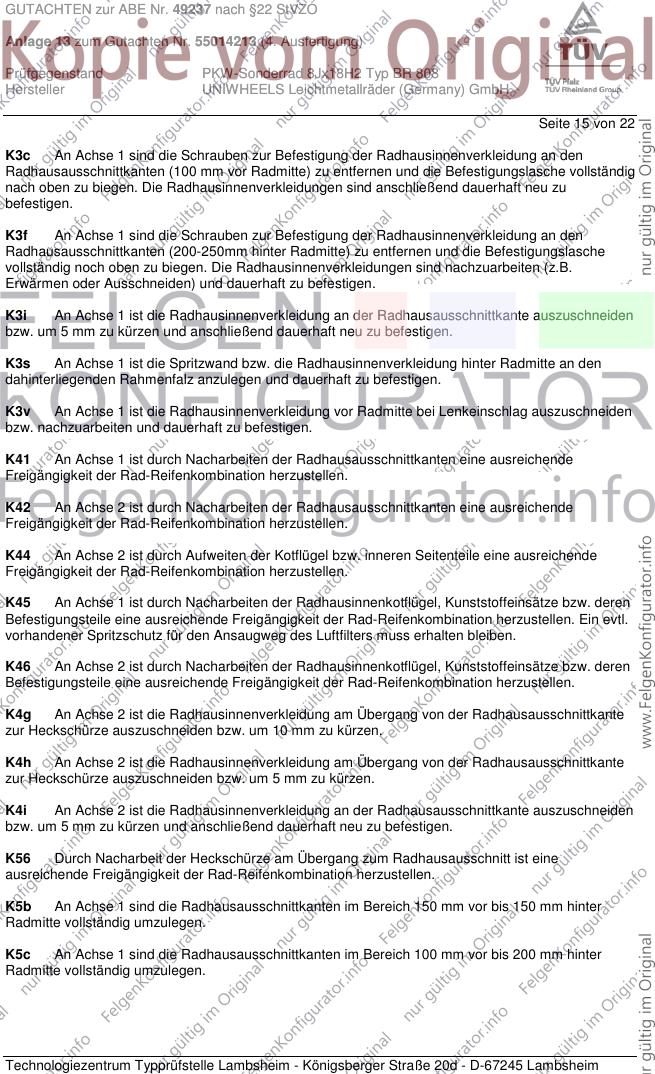

Seite 15 von 22
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

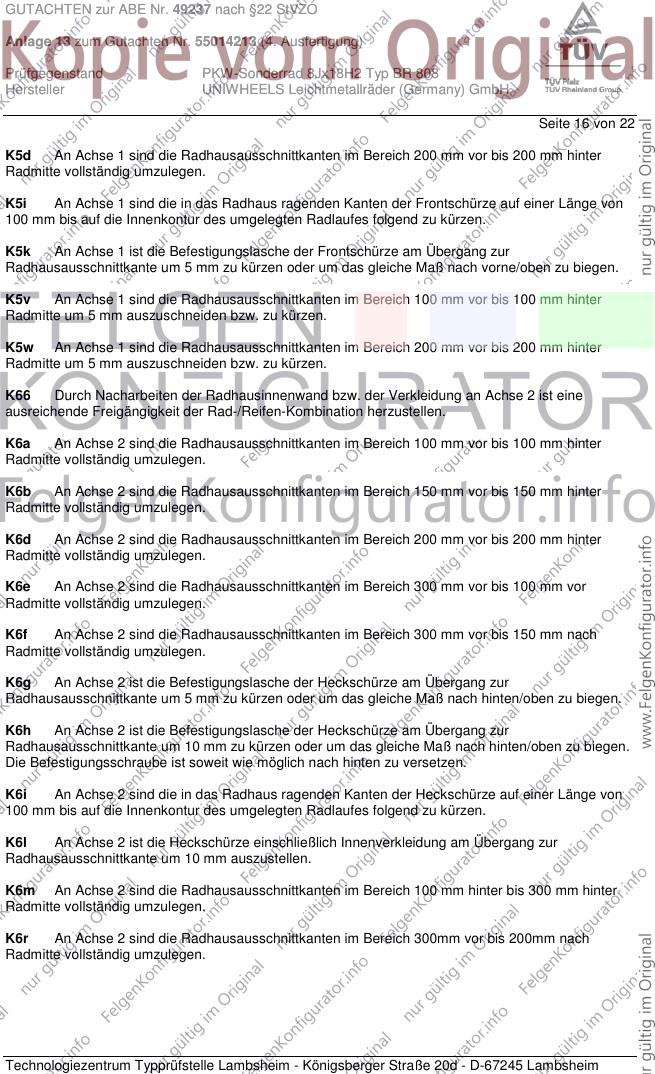

Seite 16 von 22
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

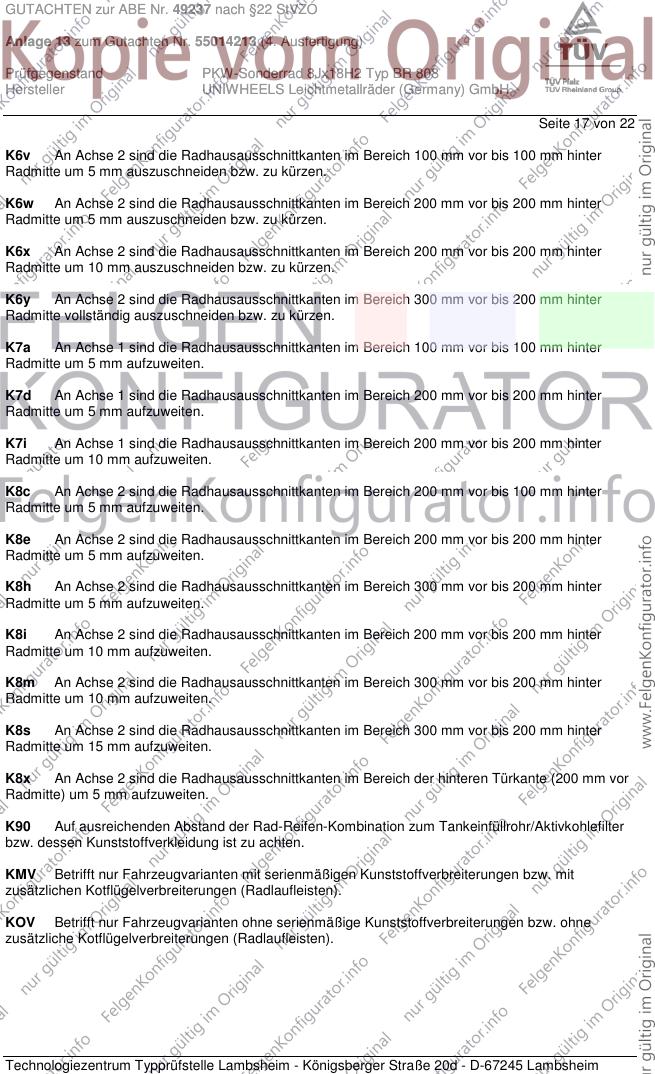

Seite 17 von 22
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

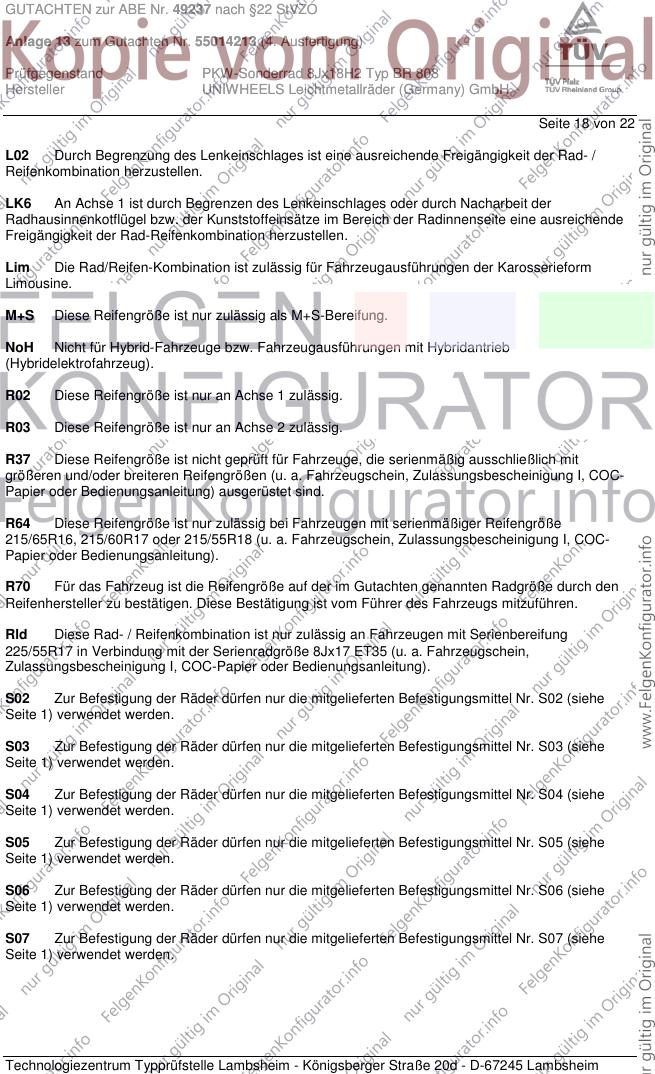

Seite 18 von 22
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

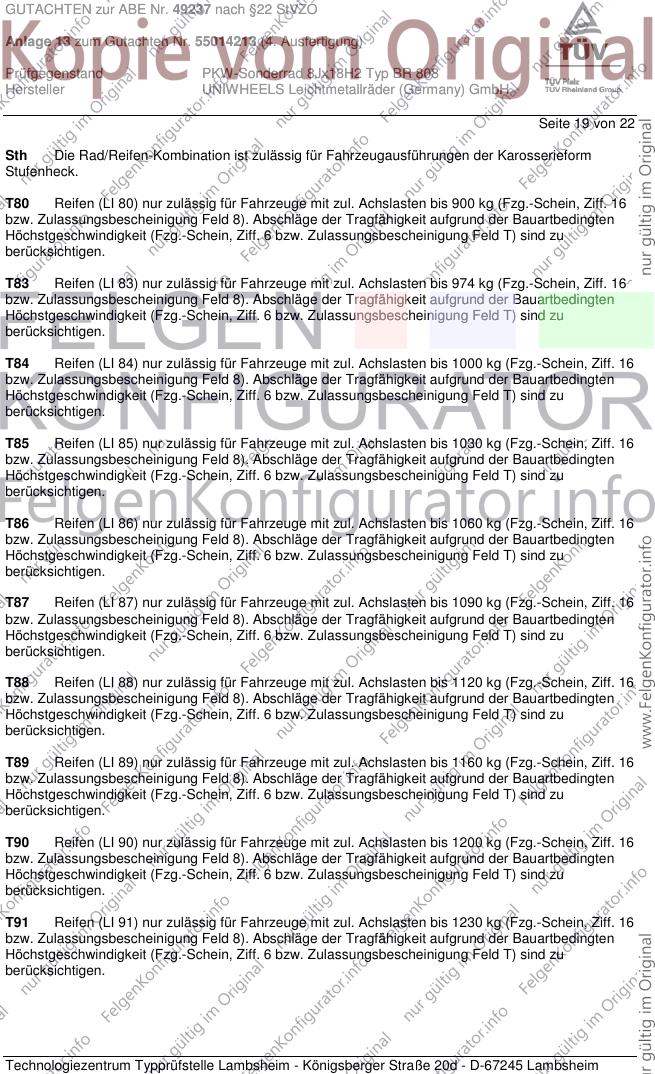

Seite 19 von 22
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 20 von 22
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
VZ8 Es sind nur folgende Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen"
aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R18 245/45R18, 265/40R18, 275/40R18
Nr. 2 235/40R18 255/40R18
Nr. 3 245/40R18 265/40R18, 275/40R18
Nr. 4 255/40R18 275/40R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 21 von 22
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55014213 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 22 von 22
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. März 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 22 und gilt für Sonderräder ab Herstellungsdatum Dezember 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. März 2018
Blauth 00289621.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
