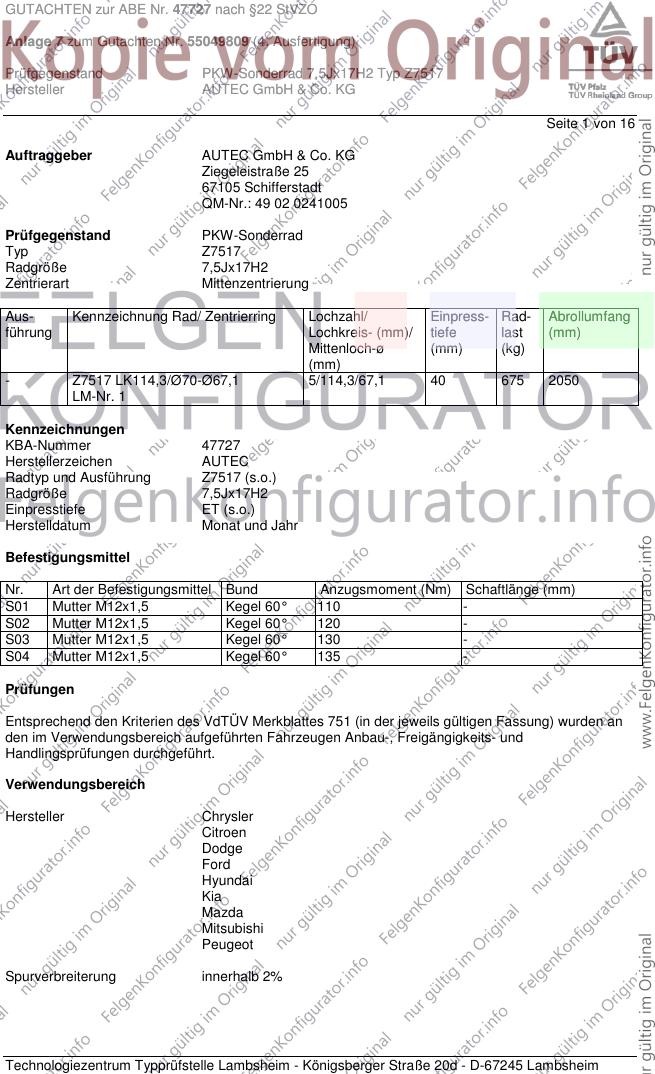

GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 16
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Z7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- Z7517 LK114,3/Ø70-Ø67,1 5/114,3/67,1 40 675 2050
LM-Nr. 1
Kennzeichnungen
KBA-Nummer 47727
Herstellerzeichen AUTEC
Radtyp und Ausführung Z7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 120 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/60R17 A02 A04 A05
JS A08 A09 A12
e11*2001/116*0143*. A16 A58 A82
Cbo Lim S04
Jeep Compass 100-125 215/60R17 A02 A04 A05
PK A08 A09 A12
e11*2001/116* A16 A57 A82
0142*00-12 S04
Jeep Compass 100-125 215/60R17 A02 A04 A05
PK A08 A09 A12
e11*2001/116* A16 A57 A82
0142*13-.. S04
ab Modell 2011
Jeep Patriot 100-125 215/60R17 A02 A04 A05
PK A08 A09 A12
e11*2001/116*0142*. A16 A56 A82
S04
Citroen C-Crosser 115,125 215/60R17 T96 132 A02 A04 A05
V*****, V 115,125 235/55R17 132 A08 A09 A12
e2*2001/116*0358*.. A16 A82 S01
Citroen C4 Aircross 84-110 215/60R17 A90 A02 A04 A05
B 84-110 215/65R17 A12 A08 A09 A16
e2*2007/46*0117*.. 84-110 225/60R17 A12 A57 A82 S01
84-110 235/55R17 A12
84-110 245/55R17 A01 A12 K1b K2b
Dodge Avenger 103-138 215/60R17 A02 A04 A05
JS A08 A09 A12
e11*2001/116*0143*. A16 A58 A82
Lim S04
Dodge Caliber 100-125 215/60R17 A02 A04 A05
PK A08 A09 A12
e11*2001/116*0142*. A16 A58 A82
S02
Ford Maverick /Esc. 145 235/65R17 X68 A02 A04 A05
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 A08 A09 A12
e4*98/14* 91-149 235/55R17 X45 X67 A16 A82 B02
0043,0051*.., 91-149 235/60R17 X67 X68 S01
e13*2001/116* 91-149 235/65R17 A01 G68
0091,0093*.. 91-149 245/55R17 X45 X67
91-149 255/50R17 A01 K2b K42 X45 X67
91-149 255/55R17 A01 G15 K2b K42
91-149 255/60R17 A01 G68 K2b K42
Hyundai Coupe 77-123 205/50R17 A01 K41 K42 R37 A02 A04 A05
GK 77-123 215/45R17 A08 A09 A12
e11*98/14*0186*.. 77-123 225/45R17 A01 K41 K42 A16 A82 V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Santa Fé 82-107 225/55R17 T97 Z15 134 A01 A02 A04
SM 82-107 235/50R17 K2b T96 Z15 135 A05 A08 A09
e11*98/14*0162*.. 82-107 235/55R17 K2b T97 Z15 132 A12 A16 A82
82-127 235/55R17 G01 K2b T97 Z16 132 K42 S01
Hyundai Sonata 100-184 215/50R17 A01 K1a K1b R37 T90 A02 A04 A05
NF 100-184 215/55R17 A01 K1a K1b R37 A08 A09 A12
e11*2001/116*0241*. 100-184 225/50R17 A01 K1c K42 K56 A16 A82 Lim
100-184 235/45R17 A01 K1a K1b V17 S01
100-184 235/50R17 A01 K1c K2b K42 K56
100-184 245/45R17 A01 K1c K42 K56
Hyundai Trajet 82-127 225/50R17 K45 T94 A01 A02 A04
FO 82-127 235/45R17 T94 A05 A08 A09
e11*98/14*0130*.. 82-127 245/45R17 K45 T95 A12 A16 A82
K90 S01
Hyundai Tucson 82-129 215/55R17 R64 A02 A04 A05
JM 82-129 215/60R17 R64 A08 A09 A12
e4*2001/116*0087*.. 82-129 225/55R17 R64 A16 A82 KMV
- mit Radhaus- 82-129 235/50R17 S01
Verbreiterungen 82-129 235/55R17
82-129 245/50R17 A01 K1a K1b K2b
Hyundai Tucson 82-129 215/55R17 A02 A04 A05
JM 82-129 215/60R17 A08 A09 A12
e4*2001/116*0087*.. 82-129 225/55R17 A01 K1a K1b K2b A16 A82 KOV
- ohne Radhaus- 82-129 235/50R17 A01 K1a K1b K2a K2b S01
Verbreiterungen 82-129 235/55R17 A01 K1a K1b K2a K2b
Hyundai Veloster 97, 103 215/45R17 K8h A01 A02 A04
FS 97, 103 225/45R17 K1c K2b K6g K8m A05 A08 A09
e11*2007/46*0194*.. A12 A16 A58
A82 Cpe S01
Hyundai XG ... 120-145 205/50R17 K41 K42 K46 T89 T93 A01 A02 A04
XG 120-145 215/50R17 K41 K42 K45 K46 T90 T91 A05 A08 A09
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K46 T90 T91 A12 A16 A82
V17 S01
Hyundai i30 /-cw 66-105 205/50R17 K1c K2a K2b K56 A01 A02 A04
FD, FDH 66-105 215/45R17 K1a K1b K2b K56 T87 A05 A08 A09
e11*2001/116*0313*. 66-105 225/45R17 K1c K27 K2a K2b K41 K56 A12 A16 A82
e11*2001/116*0343*. Car Flh V17
e11*2007/46*0225*.. S01
Hyundai i30 /-cw 66-99 205/50R17 K1a K1b K2b K5a K6g A01 A02 A04
GDH 66-99 215/45R17 K2b K6g A05 A08 A09
e11*2007/46*0337*..; 66-99 225/45R17 K1a K1b K2b K5a K6g A12 A16 A58
e11*2007/46*0338*.. A82 Car Flh
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-cw 85-131 205/50R17 R37 T93 A02 A04 A05
VF 85-131 205/55R17 A01 K5d K5k K7a R37 A08 A09 A12
e4*2007/46*0263*..; 85-131 215/50R17 A16 A58 A82
e4*2007/46*0264*.. 85-131 225/45R17 Car Lim V17
85-131 225/50R17 A01 K1b K2b K5d K5k K7a S01
85-131 235/45R17
85-131 245/45R17 A01 K1c K2b K5d K5i K5k K7i
Hyundai ix20 57-94 205/50R17 K1c K2a K2b K8c A01 A02 A04
JC 57-94 215/45R17 K1c K2b A05 A08 A09
e4*2007/46*0207*..; 57-94 225/45R17 K1c K2a K2b K8c A12 A16 A58
e4*2007/46*0223*.. A74 A82 Flh
V17 S01
Hyundai ix35 85-135 215/60R17 K1b A01 A02 A04
EL, ELH, LM 85-135 215/65R17 K1b A05 A08 A09
e11*2007/46*0104*..; 85-135 225/60R17 K1a K1b K2b A12 A16 A57
e11*2007/46*0192*..; 85-135 235/55R17 K1c K2a K2b K6g A82 S01
e11*2007/46*0128*.. 85-135 235/60R17 K1c K2a K2b K6g
85-135 245/55R17 K1c K2c K5c K6g
Kia Carens / UN 84-107 205/55R17 T91 A02 A04 A05
FG 84-107 215/50R17 T91 A08 A09 A12
e4*2001/116*0114*.. 84-107 225/50R17 A01 K1a K1b K2b K56 A16 A82 S01
84-107 235/45R17
84-107 245/45R17 A01 K1a K1b K2b K56
Kia Magentis 100-142 215/50R17 A02 A04 A05
GE 100-142 225/45R17 A08 A09 A12
e4*2001/116*0100*. 100-142 235/45R17 A16 A82 Lim
V17 S01
Kia Opirus 137-149 225/50R17 R37 T98 Z16 135 A02 A04 A05
LD 137-149 235/50R17 135 A08 A09 A12
e4*2001/116*0075 137-149 245/45R17 T95 135 A16 A82 B03
*00-02 Lim V17 S01
Kia Optima Spirit 100, 121 215/50R17 A12 A02 A04 A05
TF 100, 121 215/55R17 A12 A08 A09 A16
e4*2007/46*0255*.. 100, 121 235/45R17 A12 A58 A82 BK1
Lim V17 S01
Kia Soul 85-103 205/50R17 K1a K1b K2b K6g A01 A02 A04
AM 85-103 205/55R17 G73 K1a K1b K2b K5b K6g A05 A08 A09
e4*2001/116*0139*..; 85-103 215/50R17 G73 K1c K2b K5b K6h K7a K8e A12 A16 A58
e4*2007/46*0133*.. 85-103 225/45R17 K1a K1b K2b K6g A82 V17 S01
85-103 235/45R17 G73 K1c K2b K5b K6h K7a K8e
Kia Sportage 85-135 215/60R17 A02 A04 A05
SLS, SL 85-135 215/65R17 A08 A09 A12
e11*2007/46*0136*..; 85-135 225/60R17 A16 A57 A82
e11*2007/46*0166*.. 85-135 235/55R17 S01
85-135 235/60R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage /KM 82-129 215/55R17 R64 A02 A04 A05
JE, JES 82-129 215/60R17 R64 A08 A09 A12
e4*2001/116*0089*.., 82-129 225/55R17 R64 A16 A82 KMV
e4*2001/116*0120*.. 82-129 235/50R17 S01
- mit Radhaus- 82-129 235/55R17
Verbreiterungen
Kia Sportage /KM 82-129 215/55R17 A02 A04 A05
JE, JES 82-129 215/60R17 A08 A09 A12
e4*2001/116*0089*.., 82-129 225/55R17 A16 A82 KOV
e4*2001/116*0120*.. 82-129 235/50R17 A01 K1c K2b S01
- ohne Radhaus- 82-129 235/55R17 A01 K1c K2b
Verbreiterungen
Kia Venga 55-94 205/50R17 K1c K2a K2b K8c A01 A02 A04
YN, -/S, -/G 55-94 215/45R17 K1c K2b A05 A08 A09
e4*2007/46*0130*..; 55-94 225/45R17 K1c K2a K2b K8c A12 A16 A58
e4*2007/46*0131*..; A82 Flh V17
e4*2007/46*0261*..; S01
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 205/50R17 K1c K2b K56 A01 A02 A04
ED 66-106 215/45R17 K1a K1b K2b K56 A05 A08 A09
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2b K41 K56 A12 A16 A82
e4*2007/46*0132*.. Car Cpe Flh
- pro_cee'd /-SW V17 S01
Kia cee'd /-SW 66-99 205/50R17 K1c K2b K3f K4g K5d K6g A01 A02 A04
JD 66-99 215/45R17 K1a K1b K2b K6g A05 A08 A09
e4*2007/46*0496*..; 66-99 225/45R17 K1c K2b K3f K4g K5d K6g A12 A16 A58
e4*2007/46*0497*.. A82 Car Flh
V17 S01
Mazda 3 191 205/50R17 K1c K2b K42 K46 M+S A01 A02 A04
BK 191 215/45R17 K1c K2b K42 K46 M+S A05 A08 A09
e1*2001/116*0234*.. 191 225/45R17 K1c K2b K42 K46 M+S A12 A16 A82
62-110 205/50R17 K1c K2b K42 K46 B02 Flh Lim
62-110 215/45R17 K1c K2b K42 K46 V17 S01
62-110 225/45R17 K1c K2b K42 K46
Mazda 3 191 205/50R17 K1c K6f K6k M+S A01 A02 A04
BL 191 215/45R17 K1a K1b K6b M+S A05 A08 A09
e11*2001/116*0262*. 191 225/45R17 K1c K6f K6k M+S A12 A16 A82
77-136 205/50R17 K1c K6f K6k Flh Sth V17
77-136 215/45R17 K1a K1b K6b T87 T88 T91 S01
77-136 225/45R17 K1c K6f K6k
Mazda 323 F 96 205/40R17 K42 K46 K56 T80 T81 T84 A01 A02 A04
BJ, BJD 96 215/40R17 K42 K44 K45 K46 K56 A05 A08 A09
e1*98/14*0094*.., A12 A16 A82
e1*98/14*0181*.. S01
Mazda 5 81-107 205/50R17 K1c K42 T93 A01 A02 A04
CR1 81-107 215/45R17 K1c K42 T91 A05 A08 A09
e13*2001/116*0156*. 81-107 225/45R17 K1c K42 T90 A12 A16 A82
B02 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 5 85,106,110 205/50R17 K1c K4h K6f K6h K8h T93 A01 A02 A04
CW 85,106,110 215/45R17 K1a K1b K4h K6f K6g T91 A05 A08 A09
e1*2007/46*0433*.. 85,106,110 225/45R17 K1c K4h K6f K6h K8h T90 T91 A12 A16 A58
A82 V17 S01
Mazda 6 119-122 205/50R17 K1c K2c K42 M+S A01 A02 A04
GG/GY; GG1/GY1 88-108 205/50R17 K1c K2c K42 R37 A05 A08 A09
e1*98/14*0188*..; 88-122 215/45R17 K1c K2c K42 T87 T88 T91 A12 A16 A82
e11*2001/116*0203*. 88-122 225/45R17 K1c K2c K42 K56 Car Flh Lim
88-122 235/40R17 K1c K2c K42 K44 R70 V00 V17 S01
88-191 215/45R17 K1c K2c K42 M+S T87 T88 T91
Mazda 6 88-136 205/50R17 K1c K2b K42 R37 T89 T93 A01 A02 A04
GH 88-136 205/55R17 K1c K2b K42 R37 A05 A08 A09
e1*2001/116*0448*.. 88-136 215/50R17 K1c K2b K41 K42 A12 A16 A58
88-136 215/55R17 G03 K1c K2b K41 K42 A74 A82 Car
88-136 225/45R17 K1c K2b K42 Flh Lim S01
Mazda 626 55,85-121 205/45R17 K42 K46 T84 T88 A01 A02 A04
GE, GEA 55-121 205/40R17 K42 K46 T80 T81 T84 A05 A08 A09
G104, G691 A12 A16 A58
A82 L05 S01
Mazda 626 60-100 205/40R17 K42 T81 T84 A01 A02 A04
GF ww. GF/GW, -/D 60-100 205/45R17 K42 T84 T88 A05 A08 A09
e1*96/27*0055*.., 60-100 215/40R17 K1a K2b K42 T83 T85 T87 A12 A16 A82
e1*98/14*0055*.., 66-100 215/45R17 G18 K1a K2b K41 K42 K45 T87 T88 S01
e1*98/14*0164*.. T91 Z15
Mazda CX-5 110-129 225/65R17 A33 A02 A04 A05
KE 110-129 235/60R17 A12 A08 A09 A16
e13*2007/46*1247*.. 110-129 235/65R17 A12 A82 S03
110-129 255/55R17 A01 A12 K1c K2c
110-129 255/60R17 A01 A12 K1c K2c
Mazda CX-7 120-191 235/65R17 K1c K2b M+S 124 A01 A02 A04
ER, ERE 120-191 255/60R17 K1c K2a K2b K42 M+S 124 A05 A08 A09
e11*2001/116*0308*. A12 A16 A57
e13*2007/46*1109*.. A82 S01
Mazda MPV 100 225/50R17 A01 K1c K2b K42 T94 A02 A04 A05
LW ww. LWD 88-104 235/45R17 A01 K1a K2b T93 T94 T97 A08 A09 A12
e1*98/14*0118*.., 88-104 245/45R17 A01 K1c K2b K42 A16 A82 V17
e1*98/14*0165*.. 88-90 205/50R17 T93 S03
88-90,104 225/45R17 A01 K2b T93 T94
Mazda MX-5 93, 118 205/40R17 K1c K2b K42 A01 A02 A04
NC1, NC1E 93, 118 205/45R17 K1c K2b K42 A05 A08 A09
e11*2001/116*0202*. 93, 118 215/40R17 K1c K2b K42 A12 A16 A82
e1*2001/116*0371*.. 93, 118 215/45R17 G01 K1c K2b K42 S01
Mazda MX-6 85-121 205/45R17 A01 A02 A04
GE6 85-121 215/40R17 T83 T85 A05 A08 A09
G003 A12 A16 A82
K42 L05 S01
Mazda Premacy 66-96 205/40R17 K1a K2c K42 K44 T81 T84 A01 A02 A04
CP, CPD 66-96 215/40R17 G19 G30 K1a K2c K42 K44 T83 T87 A05 A08 A09
e1*98/14*0116*.., A12 A16 A82
e1*98/14*0161*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

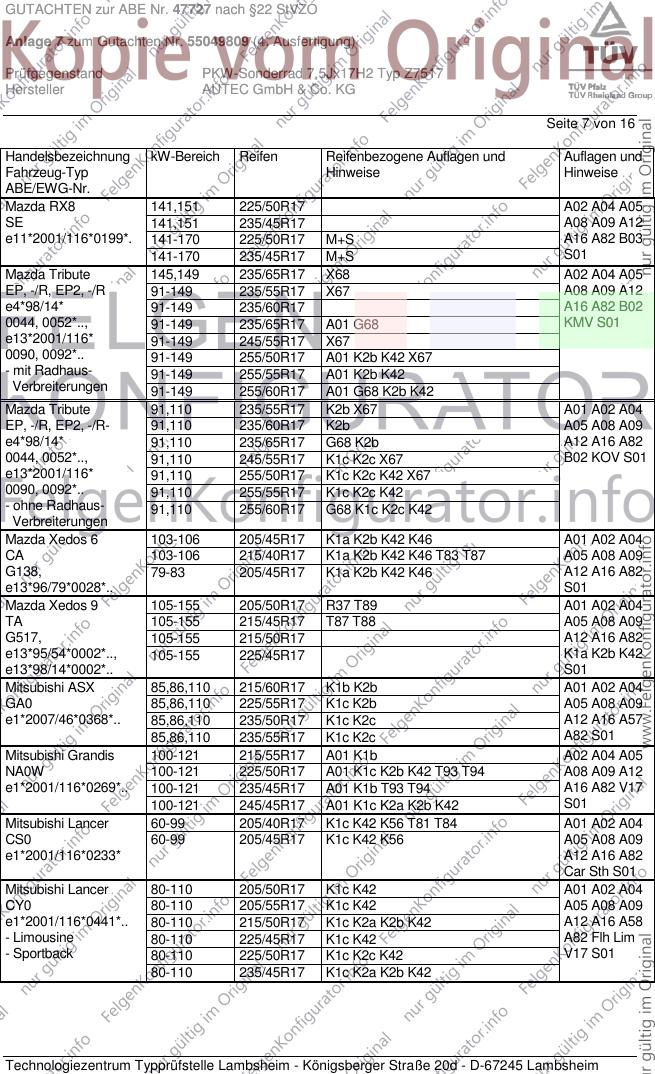

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda RX8 141,151 225/50R17 A02 A04 A05
SE 141,151 235/45R17 A08 A09 A12
e11*2001/116*0199*. 141-170 225/50R17 M+S A16 A82 B03
141-170 235/45R17 M+S S01
Mazda Tribute 145,149 235/65R17 X68 A02 A04 A05
EP, -/R, EP2, -/R 91-149 235/55R17 X67 A08 A09 A12
e4*98/14* 91-149 235/60R17 A16 A82 B02
0044, 0052*.., 91-149 235/65R17 A01 G68 KMV S01
e13*2001/116* 91-149 245/55R17 X67
0090, 0092*.. 91-149 255/50R17 A01 K2b K42 X67
- mit Radhaus- 91-149 255/55R17 A01 K2b K42
Verbreiterungen 91-149 255/60R17 A01 G68 K2b K42
Mazda Tribute 91,110 235/55R17 K2b X67 A01 A02 A04
EP, -/R, EP2, -/R- 91,110 235/60R17 K2b A05 A08 A09
e4*98/14* 91,110 235/65R17 G68 K2b A12 A16 A82
0044, 0052*.., 91,110 245/55R17 K1c K2c X67 B02 KOV S01
e13*2001/116* 91,110 255/50R17 K1c K2c K42 X67
0090, 0092*.. 91,110 255/55R17 K1c K2c K42
- ohne Radhaus- 91,110 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mazda Xedos 6 103-106 205/45R17 K1a K2b K42 K46 A01 A02 A04
CA 103-106 215/40R17 K1a K2b K42 K46 T83 T87 A05 A08 A09
G138, 79-83 205/45R17 K1a K2b K42 K46 A12 A16 A82
e13*96/79*0028*.. S01
Mazda Xedos 9 105-155 205/50R17 R37 T89 A01 A02 A04
TA 105-155 215/45R17 T87 T88 A05 A08 A09
G517, 105-155 215/50R17 A12 A16 A82
e13*95/54*0002*.., 105-155 225/45R17 K1a K2b K42
e13*98/14*0002*.. S01
Mitsubishi ASX 85,86,110 215/60R17 K1b K2b A01 A02 A04
GA0 85,86,110 225/55R17 K1c K2b A05 A08 A09
e1*2007/46*0368*.. 85,86,110 235/50R17 K1c K2c A12 A16 A57
85,86,110 235/55R17 K1c K2c A82 S01
Mitsubishi Grandis 100-121 215/55R17 A01 K1b A02 A04 A05
NA0W 100-121 225/50R17 A01 K1c K2b K42 T93 T94 A08 A09 A12
e1*2001/116*0269*.. 100-121 235/45R17 A01 K1b T93 T94 A16 A82 V17
100-121 245/45R17 A01 K1c K2a K2b K42 S01
Mitsubishi Lancer 60-99 205/40R17 K1c K42 K56 T81 T84 A01 A02 A04
CS0 60-99 205/45R17 K1c K42 K56 A05 A08 A09
e1*2001/116*0233* A12 A16 A82
Car Sth S01
Mitsubishi Lancer 80-110 205/50R17 K1c K42 A01 A02 A04
CY0 80-110 205/55R17 K1c K42 A05 A08 A09
e1*2001/116*0441*.. 80-110 215/50R17 K1c K2a K2b K42 A12 A16 A58
- Limousine 80-110 225/45R17 K1c K42 A82 Flh Lim
- Sportback 80-110 225/50R17 K1c K2c K42 V17 S01
80-110 235/45R17 K1c K2a K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

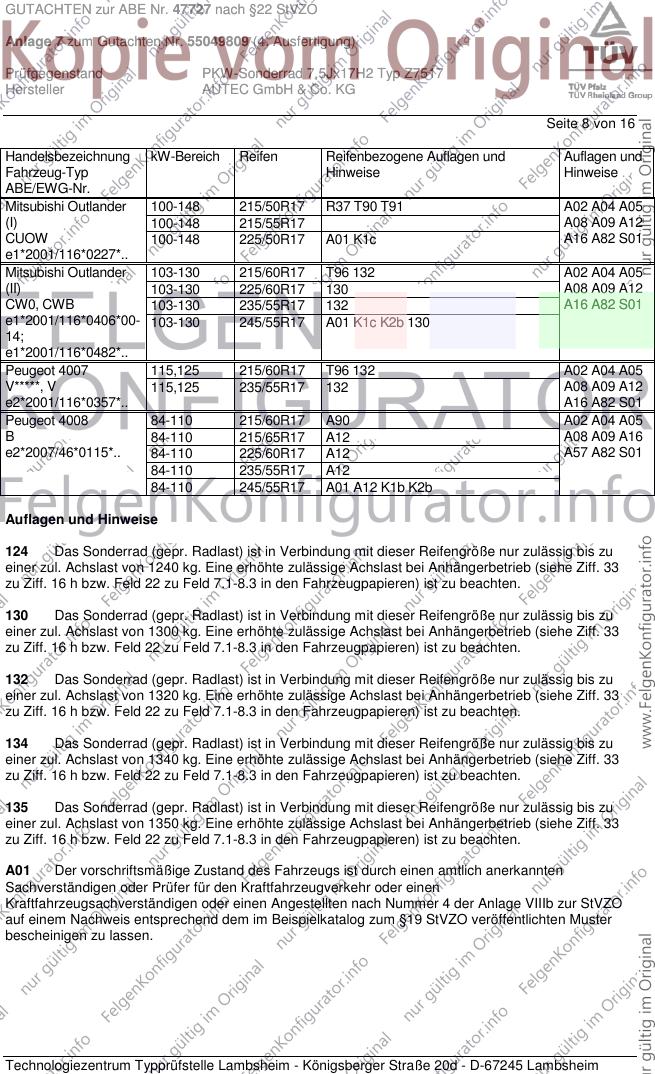

Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander 100-148 215/50R17 R37 T90 T91 A02 A04 A05
(I) 100-148 215/55R17 A08 A09 A12
CUOW 100-148 225/50R17 A01 K1c A16 A82 S01
e1*2001/116*0227*..
Mitsubishi Outlander 103-130 215/60R17 T96 132 A02 A04 A05
(II) 103-130 225/60R17 130 A08 A09 A12
CW0, CWB 103-130 235/55R17 132 A16 A82 S01
e1*2001/116*0406*00- 103-130 245/55R17 A01 K1c K2b 130
14;
e1*2001/116*0482*..
Peugeot 4007 115,125 215/60R17 T96 132 A02 A04 A05
V*****, V 115,125 235/55R17 132 A08 A09 A12
e2*2001/116*0357*.. A16 A82 S01
Peugeot 4008 84-110 215/60R17 A90 A02 A04 A05
B 84-110 215/65R17 A12 A08 A09 A16
e2*2007/46*0115*.. 84-110 225/60R17 A12 A57 A82 S01
84-110 235/55R17 A12
84-110 245/55R17 A01 A12 K1b K2b
Auflagen und Hinweise
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

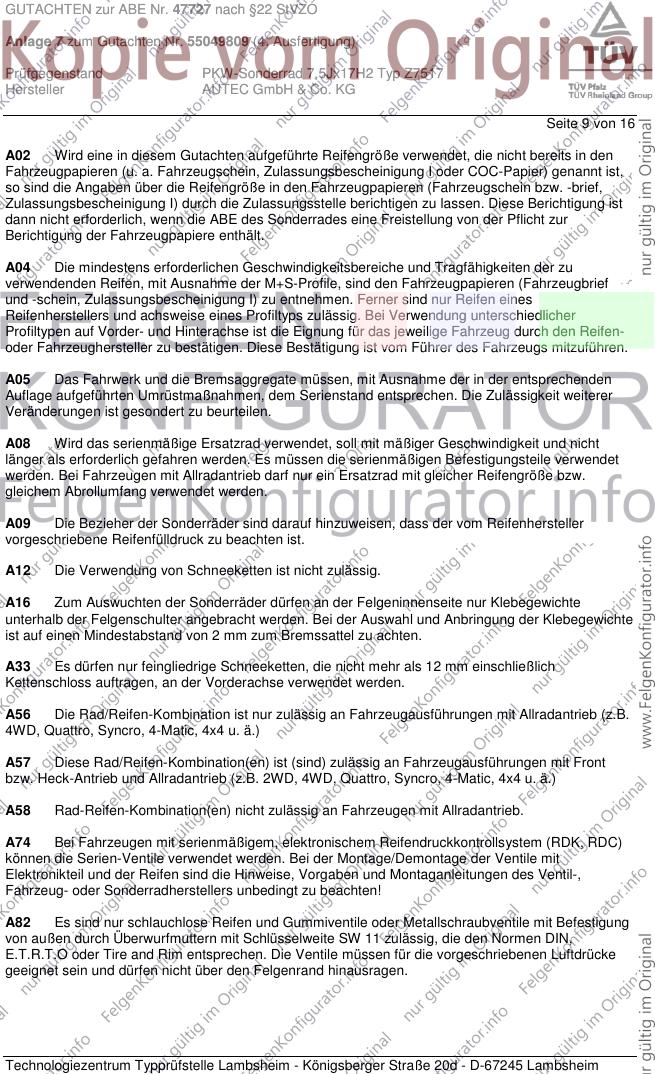

Seite 9 von 16
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A74 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
können die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit
Elektronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-,
Fahrzeug- oder Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 16
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

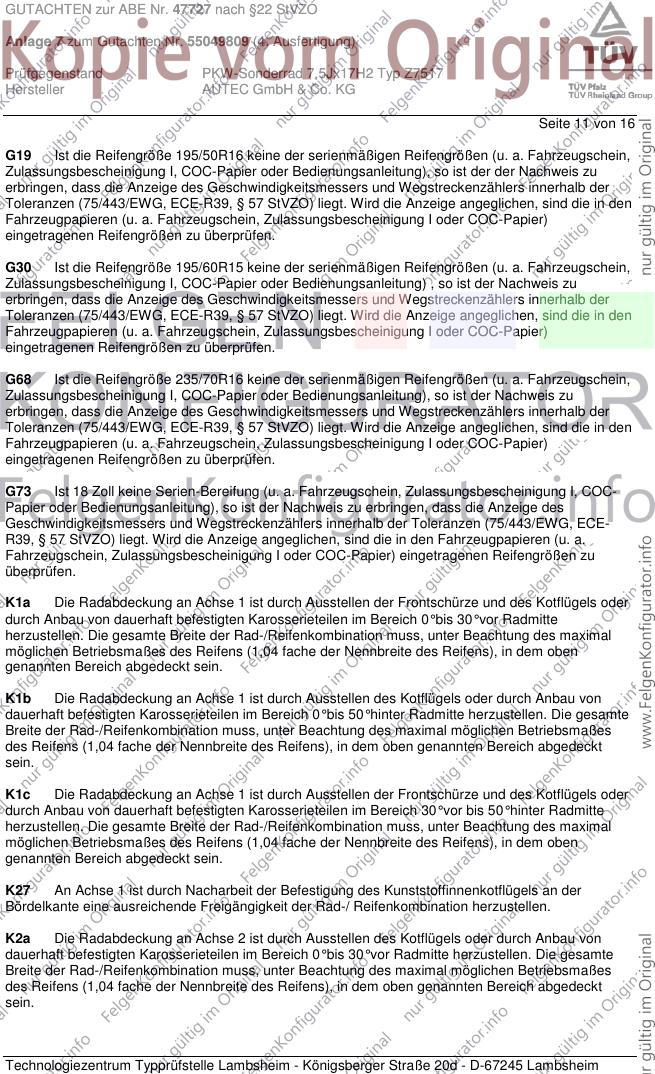

Seite 11 von 16
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

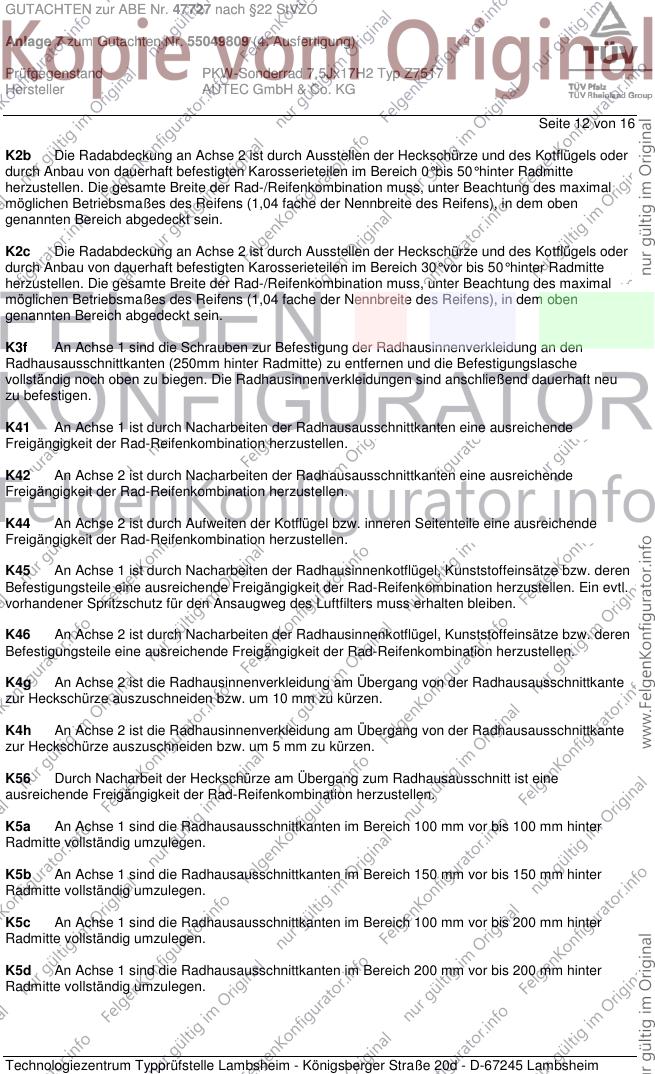

Seite 12 von 16
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

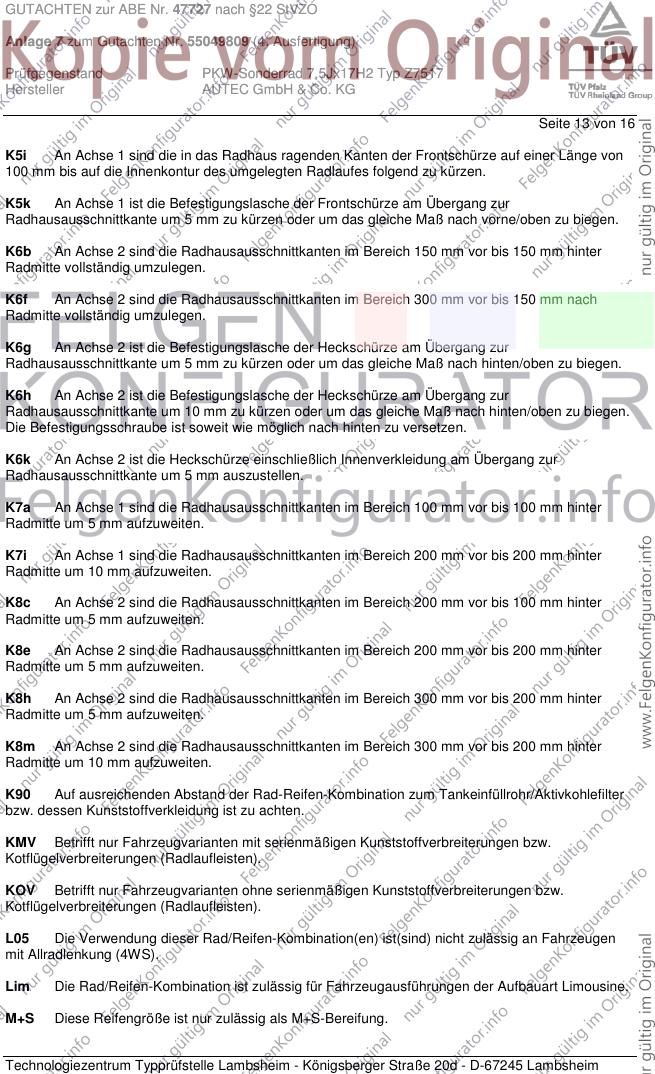

Seite 13 von 16
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 14 von 16
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

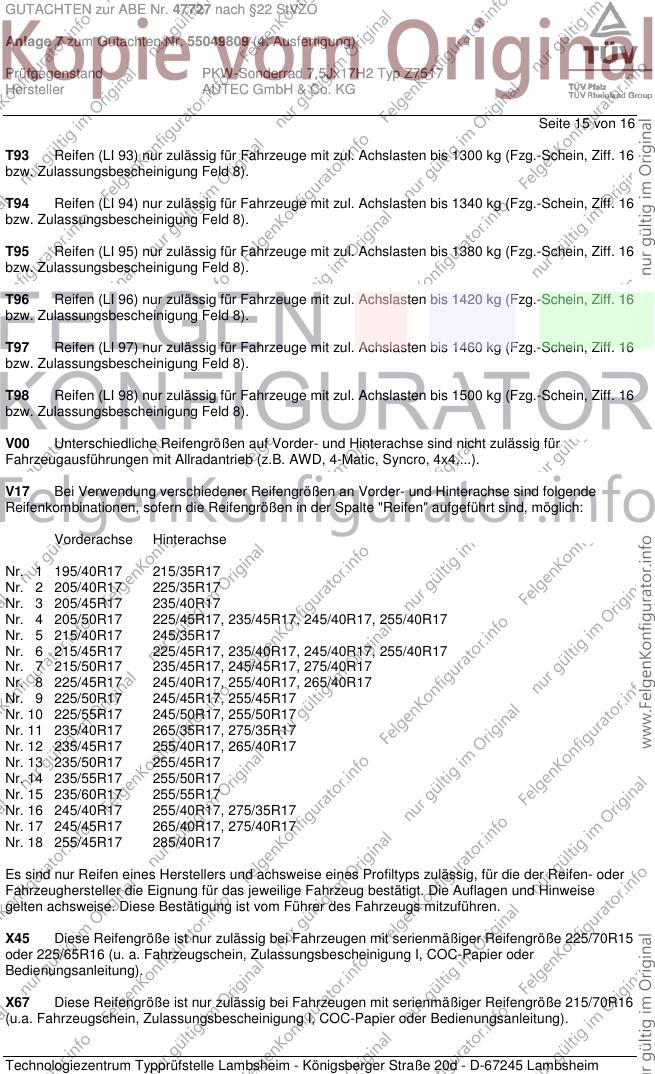

Seite 15 von 16
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55049809 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

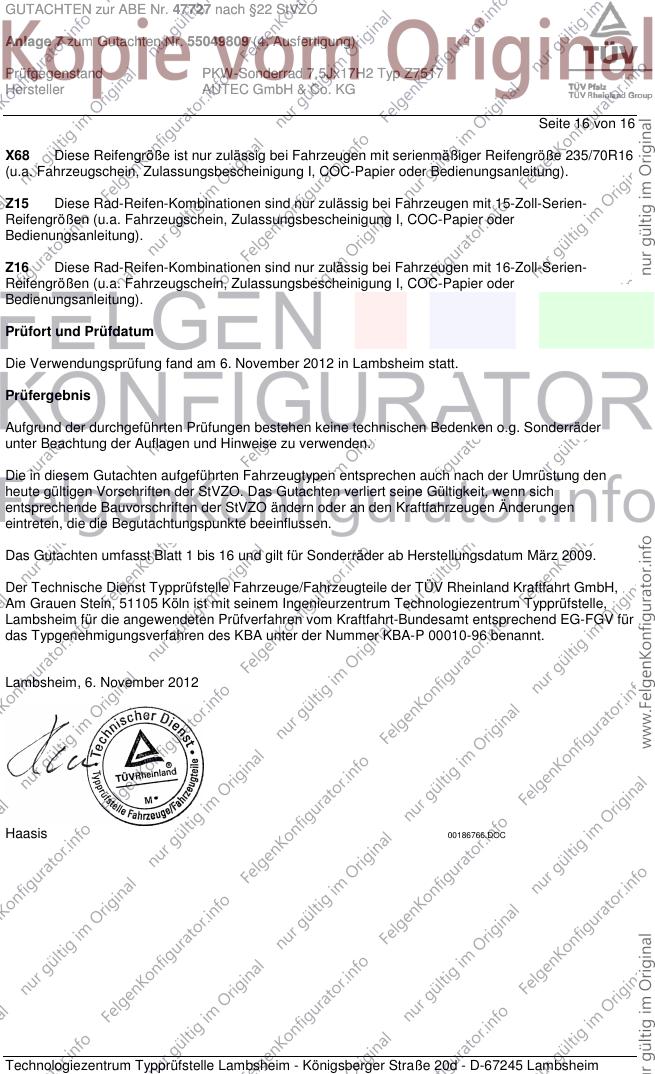

Seite 16 von 16
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. November 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum März 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. November 2012
Haasis 00186766.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
