GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 18
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y8018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- Y8018 LK114,3/Ø70-Ø67,1 5/114,3/67,1 40 730 2180
Nr. 1
Kennzeichnungen
KBA-Nummer 48476
Herstellerzeichen AUTEC
Radtyp und Ausführung Y8018 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/55R18 L02 R70 A01 A12 A16
JS 103-138 235/45R18 L02 A21 A58 Cbo
e11*2001/116*0143*. Lim S04
Citroen C-Crosser 115,125 225/55R18 A12 A16 A21
V*****, V 115,125 235/50R18 A01 K1a K2b S02
e2*2001/116*0358*.. 115,125 255/45R18 A01 K1a K2b
Citroen C4 Aircross 84-110 225/50R18 A12 A16 A21
B 84-110 225/55R18 A57 S02
e2*2007/46*0117*.. 84-110 235/50R18
84-110 255/45R18
Dodge Avenger 103-138 215/55R18 L02 R70 A01 A12 A16
JS 103-138 235/45R18 L02 A21 A58 Lim
e11*2001/116*0143*. S04
Ford Maverick /Esc. 145 235/60R18 X68 A12 A16 A21
1EZ, -/R; 1N2, -/R 91-149 235/50R18 X45 X67 B02 S02
e4*98/14* 91-149 235/60R18 A01 G68
0043,0051*.., 91-149 245/50R18 A01 K42 X45 X67
e13*2001/116* 91-149 255/45R18 X45 X67
0091,0093*..
Hyundai Coupe 77-123 205/45R18 R37 R70 A12 A16 A21
GK 77-123 215/40R18 A01 K42 S02
e11*98/14*0186*.. 77-123 225/40R18 A01 K41 K42
Hyundai Grand Santa 145 235/55R18 K1a K2b A01 A12 A16
Fe 145 255/50R18 K1c K2c A21 A56 S02
DM
e11*2007/46*0633*..
Hyundai Grandeur 110-191 225/50R18 A12 A16 A21
TG 110-191 235/45R18 Lim S02
e4*2001/116*0099*.. 110-191 245/45R18
Hyundai Santa Fe 110-147 235/55R18 K1a K2b A01 A12 A16
DM 110-147 255/50R18 K1c K2c A21 A57 S02
e11*2007/46*0633*..
Hyundai Santa Fé 82-107 235/45R18 K2b K42 Z15 A01 A12 A16
SM 82-107 245/45R18 K1a K2b K42 Z15 A21 S02
e11*98/14*0162*.. 82-127 235/50R18 G53 K2b K42
Hyundai Sonata 100-184 225/45R18 A12 A16 A21
NF 100-184 235/40R18 A01 K1a K1b Lim V18 S02
e11*2001/116*0241*. 100-184 245/40R18 A01 K1c K42 K56
Hyundai Trajet 82-127 235/40R18 K1a K2b K42 K90 T91 T93 A01 A12 A16
FO A21 LK6 S02
e11*98/14*0130*..
Hyundai Tucson 82-129 225/50R18 R64 A12 A16 A21
JM 82-129 235/45R18 KMV S02
e4*2001/116*0087*.. 82-129 235/50R18
- mit Radhaus- 82-129 245/45R18
Verbreiterungen 82-129 255/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 82-129 225/50R18 K1a K1b K2a K2b A01 A12 A16
JM 82-129 235/45R18 K1a K1b K2b A21 KOV S02
e4*2001/116*0087*.. 82-129 235/50R18 K1c K2c
- ohne Radhaus- 82-129 245/45R18 K1a K1b K2a K2b
Verbreiterungen 82-129 255/45R18 K1c K2c
Hyundai Veloster 97,103,137 215/40R18 K1c K2b K6g K8m A01 A12 A16
FS 97,103,137 225/35R18 K1c K2b K6g K8m A21 A58 Cpe
e11*2007/46* 97,103,137 235/35R18 K1c K2a K2b K4t K5d K6h K8s V18 S02
0194*00-10 97,103,137 245/35R18 K1c K2c K3i K3s K4t K5d K6h K7d
K8s
Hyundai XG ... 120-141 215/45R18 K41 K42 K45 K46 T89 A01 A12 A16
XG 120-145 225/40R18 K41 K42 K45 K46 T88 T89 T91 A21 S02
e11*98/14*0109*..
Hyundai i30 /-cw 66-105 205/45R18 K1a K1b K27 K2b K41 K56 R70 A01 A12 A16
FD, FDH 66-105 215/40R18 K1c K27 K2a K2b K41 K56 T85 A21 Car Flh
e11*2001/116*0313*. 66-105 225/35R18 K1c K27 K2c K41 K46 K56 T83 V18 S02
e11*2001/116*0343*. 66-105 225/40R18 K1c K27 K2c K41 K42 K46 K56
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 215/40R18 K1a K1b K2b K5a K6g T85 T89 A01 A12 A16
GDH 66-100 225/35R18 K1c K2c K5b K6h K8h T83 T87 A21 A58 Car
e11*2007/46*0337*..; 66-137 225/40R18 K1c K2c K5b K6h K8h Cpe Flh S02
e11*2007/46*0338*.. 66-137 235/35R18 K1c K2c K5b K6h K8h
- incl. Facelift 2015
Hyundai i40 /-cw 85-131 215/45R18 T93 A12 A16 A21
VF 85-131 225/40R18 T92 A58 Car Lim
e4*2007/46*0263*..; 85-131 225/45R18 A01 K5d K5k K7a V18 S02
e4*2007/46*0264*.. 85-131 235/40R18 A01 K1b K2b K5d K5k
85-131 245/40R18 A01 K1c K2b K5d K5i K5k K7i
Hyundai ix20 57-94 215/40R18 K1c K2a K2b K8c A01 A12 A16
JC 57-94 225/35R18 K1c K2a K2b K8c T87 A21 A58 Flh
e4*2007/46*0207*..; 57-94 225/40R18 K1c K2a K2b K8c S02
e4*2007/46*0223*..
Hyundai ix35 85-135 225/50R18 K1a K1b K2b A01 A12 A16
EL, ELH, LM 85-135 225/55R18 K1a K1b K2b A21 A57 S02
e11*2007/46* 85-135 235/50R18 K1c K2c K5c K6g
0104*00-03; 85-135 235/55R18 K1c K2c K5c K6g
0192*00-05; 85-135 255/45R18 K1c K2c K5c K6g
0128*00-06
Hyundai ix35 85-135 225/50R18 K1c K2a K2b K6g A01 A12 A16
ELH, LM 85-135 225/55R18 K1c K2a K2b K6g A21 A57 S02
e11*2007/46* 85-135 235/50R18 K1c K2c K5c K6g
0128*07-.. 85-135 235/55R18 K1c K2c K5c K6g
0192*06-.. 85-135 255/45R18 K1c K2c K5c K6g
ab Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

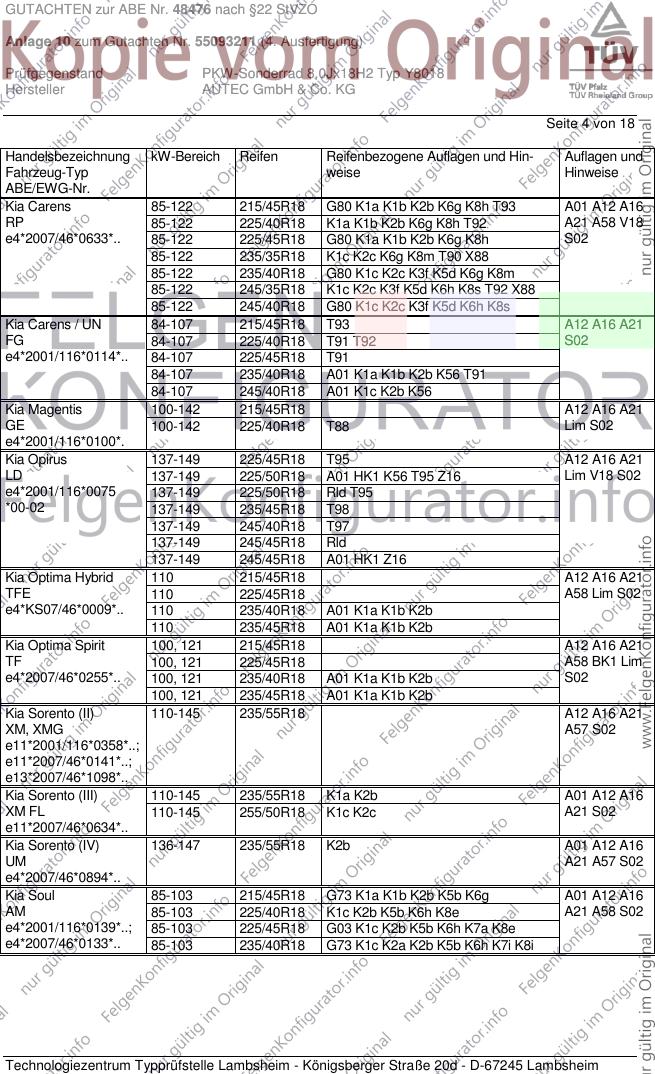

Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Carens 85-122 215/45R18 G80 K1a K1b K2b K6g K8h T93 A01 A12 A16
RP 85-122 225/40R18 K1a K1b K2b K6g K8h T92 A21 A58 V18
e4*2007/46*0633*.. 85-122 225/45R18 G80 K1a K1b K2b K6g K8h S02
85-122 235/35R18 K1c K2c K6g K8m T90 X88
85-122 235/40R18 G80 K1c K2c K3f K5d K6g K8m
85-122 245/35R18 K1c K2c K3f K5d K6h K8s T92 X88
85-122 245/40R18 G80 K1c K2c K3f K5d K6h K8s
Kia Carens / UN 84-107 215/45R18 T93 A12 A16 A21
FG 84-107 225/40R18 T91 T92 S02
e4*2001/116*0114*.. 84-107 225/45R18 T91
84-107 235/40R18 A01 K1a K1b K2b K56 T91
84-107 245/40R18 A01 K1c K2b K56
Kia Magentis 100-142 215/45R18 A12 A16 A21
GE 100-142 225/40R18 T88 Lim S02
e4*2001/116*0100*.
Kia Opirus 137-149 225/45R18 T95 A12 A16 A21
LD 137-149 225/50R18 A01 HK1 K56 T95 Z16 Lim V18 S02
e4*2001/116*0075 137-149 225/50R18 Rld T95
*00-02 137-149 235/45R18 T98
137-149 245/40R18 T97
137-149 245/45R18 Rld
137-149 245/45R18 A01 HK1 Z16
Kia Optima Hybrid 110 215/45R18 A12 A16 A21
TFE 110 225/45R18 A58 Lim S02
e4*KS07/46*0009*.. 110 235/40R18 A01 K1a K1b K2b
110 235/45R18 A01 K1a K1b K2b
Kia Optima Spirit 100, 121 215/45R18 A12 A16 A21
TF 100, 121 225/45R18 A58 BK1 Lim
e4*2007/46*0255*.. 100, 121 235/40R18 A01 K1a K1b K2b S02
100, 121 235/45R18 A01 K1a K1b K2b
Kia Sorento (II) 110-145 235/55R18 A12 A16 A21
XM, XMG A57 S02
e11*2001/116*0358*..;
e11*2007/46*0141*..;
e13*2007/46*1098*..
Kia Sorento (III) 110-145 235/55R18 K1a K2b A01 A12 A16
XM FL 110-145 255/50R18 K1c K2c A21 S02
e11*2007/46*0634*..
Kia Sorento (IV) 136-147 235/55R18 K2b A01 A12 A16
UM A21 A57 S02
e4*2007/46*0894*..
Kia Soul 85-103 215/45R18 G73 K1a K1b K2b K5b K6g A01 A12 A16
AM 85-103 225/40R18 K1c K2b K5b K6h K8e A21 A58 S02
e4*2001/116*0139*..; 85-103 225/45R18 G03 K1c K2b K5b K6h K7a K8e
e4*2007/46*0133*.. 85-103 235/40R18 G73 K1c K2a K2b K5b K6h K7i K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Soul 91-113 215/45R18 K6w K8e A01 A12 A16
PS 91-113 225/45R18 K2b K6w K8e A21 A58 KMV
e4*2007/46*0825*.. 91-113 235/40R18 K2b K6w K8e S02
- mit Radhaus- 91-113 235/45R18 G16 K2b K6w K8e
Verbreiterungen 91-113 245/40R18 K1a K1b K2b K5b K5w K6x K8m
Kia Soul 91-113 215/45R18 K1c K2b K8e A01 A12 A16
PS 91-113 225/45R18 K1c K2c K8e A21 A58 KOV
e4*2007/46*0825*.. 91-113 235/40R18 K1c K2c K8e S02
- ohne Radhaus- 91-113 235/45R18 G16 K1c K2c K8e
Verbreiterungen
Kia Sportage 85-135 225/50R18 A12 A16 A21
SLS, SL 85-135 225/55R18 A57 S02
e11*2007/46* 85-135 235/50R18 A01 K1a
0136*00-09; 85-135 235/55R18 A01 K1a
0166*00-05 85-135 255/45R18 A01 K1a
Kia Sportage 85-135 225/50R18 A12 A16 A21
SLS, SL 85-135 225/55R18 A57 S02
e11*2007/46* 85-135 235/50R18 A01 K1a K1b K2b
0136*10-.., 0166*06-.. 85-135 235/55R18 A01 K1a K1b K2b K6w
ab Facelift 2014 85-135 255/45R18 A01 K1a K1b K2b
Kia Sportage /KM 82-129 225/50R18 R64 A12 A16 A21
JE, JES 82-129 235/45R18 KMV S02
e4*2001/116*0089*.., 82-129 235/50R18
e4*2001/116*0120*.. 82-129 245/45R18
- mit Radhaus- 82-129 255/45R18
Verbreiterungen
Kia Sportage /KM 82-129 225/50R18 A01 K1c K2b A12 A16 A21
JE, JES 82-129 235/45R18 KOV S02
e4*2001/116*0089*.., 82-129 235/50R18 A01 K1c K2b
e4*2001/116*0120*.. 82-129 245/45R18 A01 K1c K2b
- ohne Radhaus- 82-129 255/45R18 A01 K1c K2b
Verbreiterungen
Kia Venga 55-94 215/40R18 K1c K2a K2b K8c A01 A12 A16
YN, -/S, -/G 55-94 225/35R18 K1c K2a K2b K8c T87 A21 A58 Flh
e4*2007/46* 55-94 225/40R18 K1c K2a K2b K8c S02
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 205/45R18 K1a K1b K2b K41 K56 R70 V18 A01 A12 A16
ED 66-106 215/40R18 K1c K2b K41 K56 T85 T89 A21 Car Cpe
e4*2001/116*0121*.; 66-106 225/35R18 K1c K2b K41 K46 K56 T83 T87 Flh S02
e4*2007/46*0132*.. 66-106 225/40R18 K1c K2b K41 K46 K56
- pro_cee'd /-SW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia cee'd /-SW 66-150 215/40R18 K1c K2b K3f K4g K5d K6g M+S T85 A01 A12 A16
JD T89 A21 A58 Car
e4*2007/46*0496*..; 66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h Y85 S02
e4*2007/46*0497*.. 66-150 235/35R18 K1c K2c K3f K4g K5d K6h K8h
66-99 215/40R18 K1c K2b K3f K4g K5d K6g T85 T89
66-99 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83
T87
Kia pro_cee'd 66-150 215/40R18 K1c K2b K3f K4g K5d K6g M+S T85 A01 A12 A16
JD T89 A21 A58 Y84
e4*2007/46*0496*.. 66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h S02
66-150 235/35R18 K1c K2c K3f K4g K5d K6h K8h
66-99 215/40R18 K1c K2b K3f K4g K5d K6g T85 T89
66-99 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83
T87
Mazda 3 191 215/45R18 K1c K2b K42 K45 K46 R09 A01 A12 A16
BK 62-110 215/40R18 K1c K2b K42 K46 T85 T89 A21 B02 Flh
e1*2001/116*0234*.. 62-110 225/35R18 K1c K2b K42 K44 K46 T83 T87 Lim S02
62-191 225/40R18 K1c K2b K41 K42 K44 K46
Mazda 3 74-121 215/45R18 K6e A01 A12 A16
BL 74-121 225/40R18 K1a K1b K2b K4h K6r A21 A58 Flh
e11*2001/116* 74-121 225/45R18 K1a K1b K2b K4h K6r Lim V18 S03
0262*10-.. 74-121 235/40R18 K1c K2b K4h K6r
ab Modell 2013 74-121 245/40R18 K1c K2c K4g K6g K6r
(FIN: -JMZBM...)
Mazda 3 77-111 225/35R18 K1c K2b K6f K6l K8c T83 T87 A01 A12 A16
BL 77-136 215/40R18 K1c K6f K6k T85 T89 A21 Flh Sth
e11*2001/116* 77-191 225/40R18 K1c K2b K6f K6l K8c T88 T89 S02
0262*00-09 77-191 235/35R18 K1c K2b K6f K6l K8c T86 T90
(FIN: -JMZBL...)
Mazda 323 F 96 215/35R18 G01 K2c K41 K42 K44 K45 K46 K56 A01 A12 A16
BJ, BJD T80 T84 A21 S02
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 5 81-107 225/40R18 K1c K2b K42 K44 T91 A01 A12 A16
CR1 A21 B02 S02
e13*2001/116*0156*.
Mazda 5 85,106,110 225/40R18 K1c K2b K3i K4h K5d K6f K6h K8m A01 A12 A16
CW, CWE T91 A21 A58 S02
e1*2007/46*0433*..,
e13*2007/46*1731*00
Mazda 6 122,191 215/45R18 G03 K1c K2a K2b K41 K42 K56 A01 A12 A16
GG/GY; GG1/GY1 122,191 235/40R18 K1c K2c K41 K42 K56 Z18 A21 Car Flh
e1*98/14*0188*..; 88-122 215/40R18 K1c K2a K2b K42 T85 T89 Lim V00 V18
e11*2001/116*0203*. 88-122 225/35R18 K1c K2c K42 T87 S02
88-122 235/35R18 K1c K2c K42 K56 T86 T90
88-122 245/35R18 K1c K2c K42 K44 K56
88-191 225/40R18 K1c K2c K42 K56 T88 T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

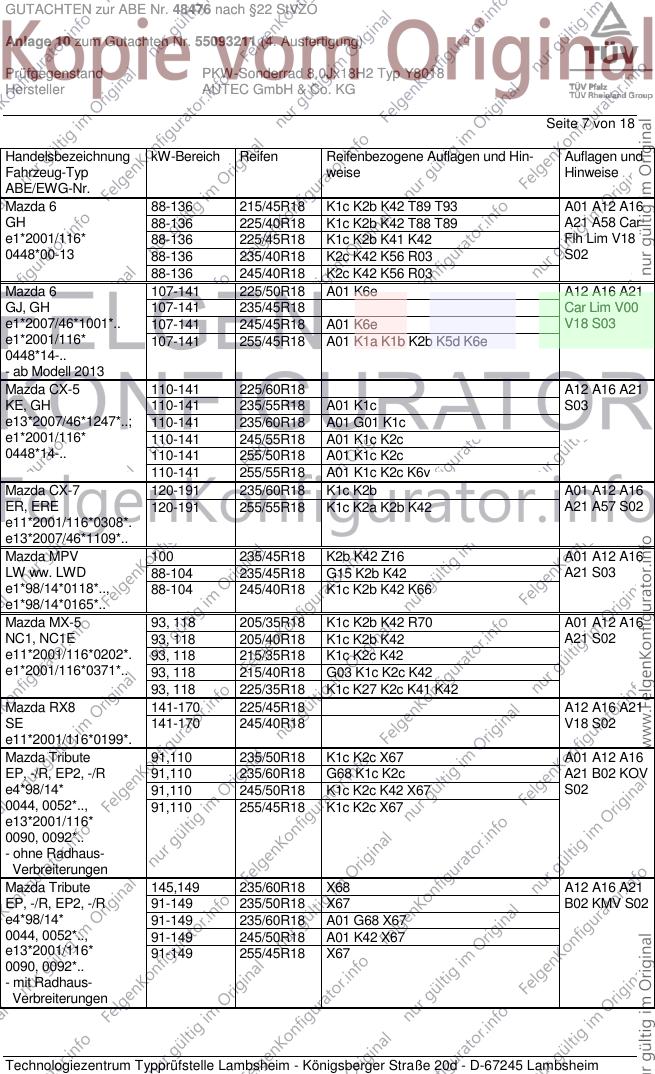

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 6 88-136 215/45R18 K1c K2b K42 T89 T93 A01 A12 A16
GH 88-136 225/40R18 K1c K2b K42 T88 T89 A21 A58 Car
e1*2001/116* 88-136 225/45R18 K1c K2b K41 K42 Flh Lim V18
0448*00-13 88-136 235/40R18 K2c K42 K56 R03 S02
88-136 245/40R18 K2c K42 K56 R03
Mazda 6 107-141 225/50R18 A01 K6e A12 A16 A21
GJ, GH 107-141 235/45R18 Car Lim V00
e1*2007/46*1001*.. 107-141 245/45R18 A01 K6e V18 S03
e1*2001/116* 107-141 255/45R18 A01 K1a K1b K2b K5d K6e
0448*14-..
- ab Modell 2013
Mazda CX-5 110-141 225/60R18 A12 A16 A21
KE, GH 110-141 235/55R18 A01 K1c S03
e13*2007/46*1247*..; 110-141 235/60R18 A01 G01 K1c
e1*2001/116* 110-141 245/55R18 A01 K1c K2c
0448*14-.. 110-141 255/50R18 A01 K1c K2c
110-141 255/55R18 A01 K1c K2c K6v
Mazda CX-7 120-191 235/60R18 K1c K2b A01 A12 A16
ER, ERE 120-191 255/55R18 K1c K2a K2b K42 A21 A57 S02
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MPV 100 235/45R18 K2b K42 Z16 A01 A12 A16
LW ww. LWD 88-104 235/45R18 G15 K2b K42 A21 S03
e1*98/14*0118*.., 88-104 245/40R18 K1c K2b K42 K66
e1*98/14*0165*..
Mazda MX-5 93, 118 205/35R18 K1c K2b K42 R70 A01 A12 A16
NC1, NC1E 93, 118 205/40R18 K1c K2b K42 A21 S02
e11*2001/116*0202*. 93, 118 215/35R18 K1c K2c K42
e1*2001/116*0371*.. 93, 118 215/40R18 G03 K1c K2c K42
93, 118 225/35R18 K1c K27 K2c K41 K42
Mazda RX8 141-170 225/45R18 A12 A16 A21
SE 141-170 245/40R18 V18 S02
e11*2001/116*0199*.
Mazda Tribute 91,110 235/50R18 K1c K2c X67 A01 A12 A16
EP, -/R, EP2, -/R 91,110 235/60R18 G68 K1c K2c A21 B02 KOV
e4*98/14* 91,110 245/50R18 K1c K2c K42 X67 S02
0044, 0052*.., 91,110 255/45R18 K1c K2c X67
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 145,149 235/60R18 X68 A12 A16 A21
EP, -/R, EP2, -/R 91-149 235/50R18 X67 B02 KMV S02
e4*98/14* 91-149 235/60R18 A01 G68 X67
0044, 0052*.., 91-149 245/50R18 A01 K42 X67
e13*2001/116* 91-149 255/45R18 X67
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

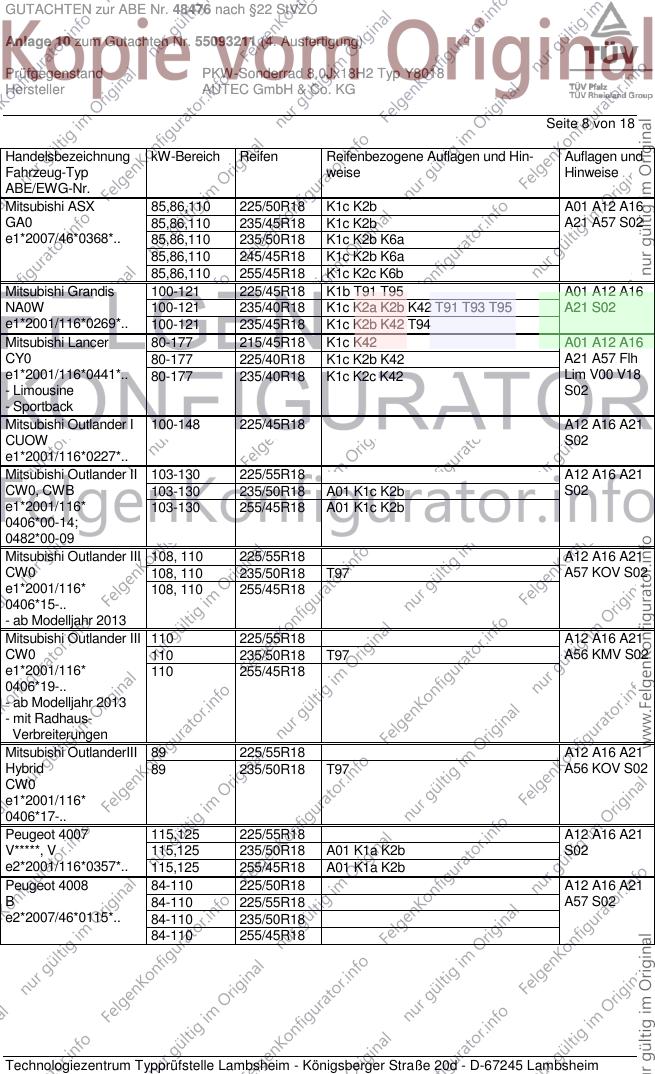

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi ASX 85,86,110 225/50R18 K1c K2b A01 A12 A16
GA0 85,86,110 235/45R18 K1c K2b A21 A57 S02
e1*2007/46*0368*.. 85,86,110 235/50R18 K1c K2b K6a
85,86,110 245/45R18 K1c K2b K6a
85,86,110 255/45R18 K1c K2c K6b
Mitsubishi Grandis 100-121 225/45R18 K1b T91 T95 A01 A12 A16
NA0W 100-121 235/40R18 K1c K2a K2b K42 T91 T93 T95 A21 S02
e1*2001/116*0269*.. 100-121 235/45R18 K1c K2b K42 T94
Mitsubishi Lancer 80-177 215/45R18 K1c K42 A01 A12 A16
CY0 80-177 225/40R18 K1c K2b K42 A21 A57 Flh
e1*2001/116*0441*.. 80-177 235/40R18 K1c K2c K42 Lim V00 V18
- Limousine S02
- Sportback
Mitsubishi Outlander I 100-148 225/45R18 A12 A16 A21
CUOW S02
e1*2001/116*0227*..
Mitsubishi Outlander II 103-130 225/55R18 A12 A16 A21
CW0, CWB 103-130 235/50R18 A01 K1c K2b S02
e1*2001/116* 103-130 255/45R18 A01 K1c K2b
0406*00-14;
0482*00-09
Mitsubishi Outlander III 108, 110 225/55R18 A12 A16 A21
CW0 108, 110 235/50R18 T97 A57 KOV S02
e1*2001/116* 108, 110 255/45R18
0406*15-..
- ab Modelljahr 2013
Mitsubishi Outlander III 110 225/55R18 A12 A16 A21
CW0 110 235/50R18 T97 A56 KMV S02
e1*2001/116* 110 255/45R18
0406*19-..
- ab Modelljahr 2013
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 225/55R18 A12 A16 A21
Hybrid 89 235/50R18 T97 A56 KOV S02
CW0
e1*2001/116*
0406*17-..
Peugeot 4007 115,125 225/55R18 A12 A16 A21
V*****, V 115,125 235/50R18 A01 K1a K2b S02
e2*2001/116*0357*.. 115,125 255/45R18 A01 K1a K2b
Peugeot 4008 84-110 225/50R18 A12 A16 A21
B 84-110 225/55R18 A57 S02
e2*2007/46*0115*.. 84-110 235/50R18
84-110 255/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

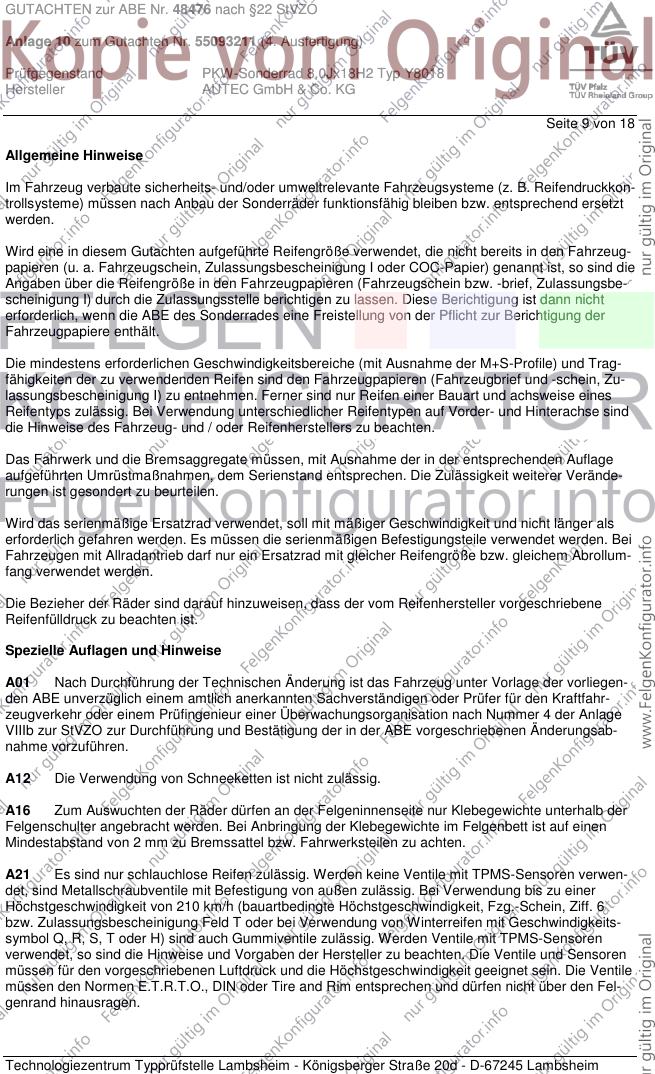

Seite 9 von 18
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

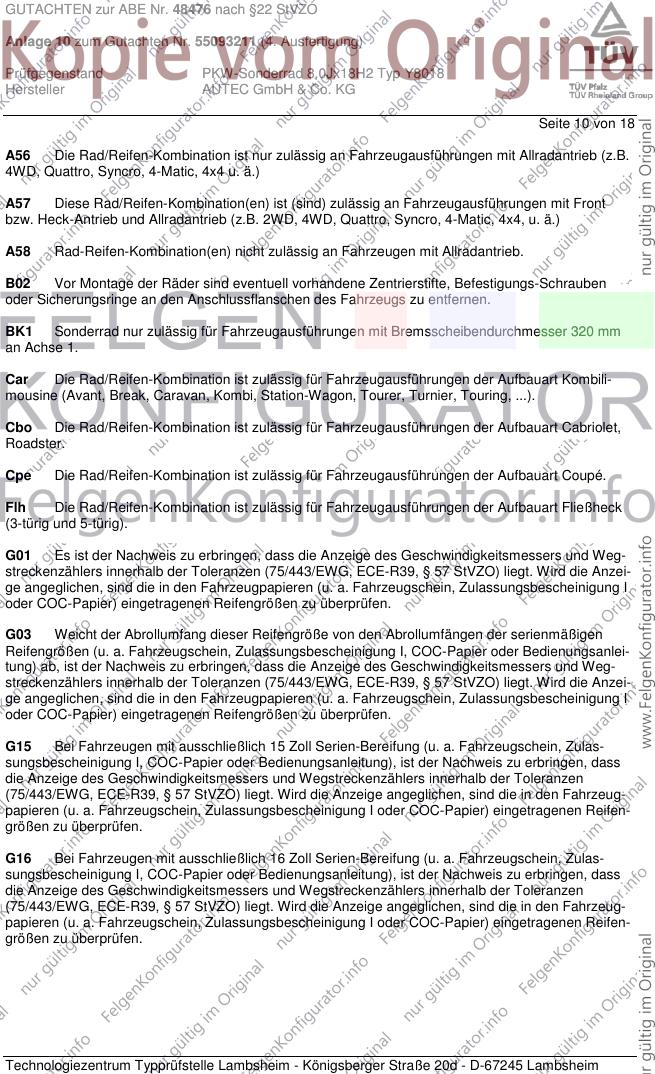

Seite 10 von 18
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

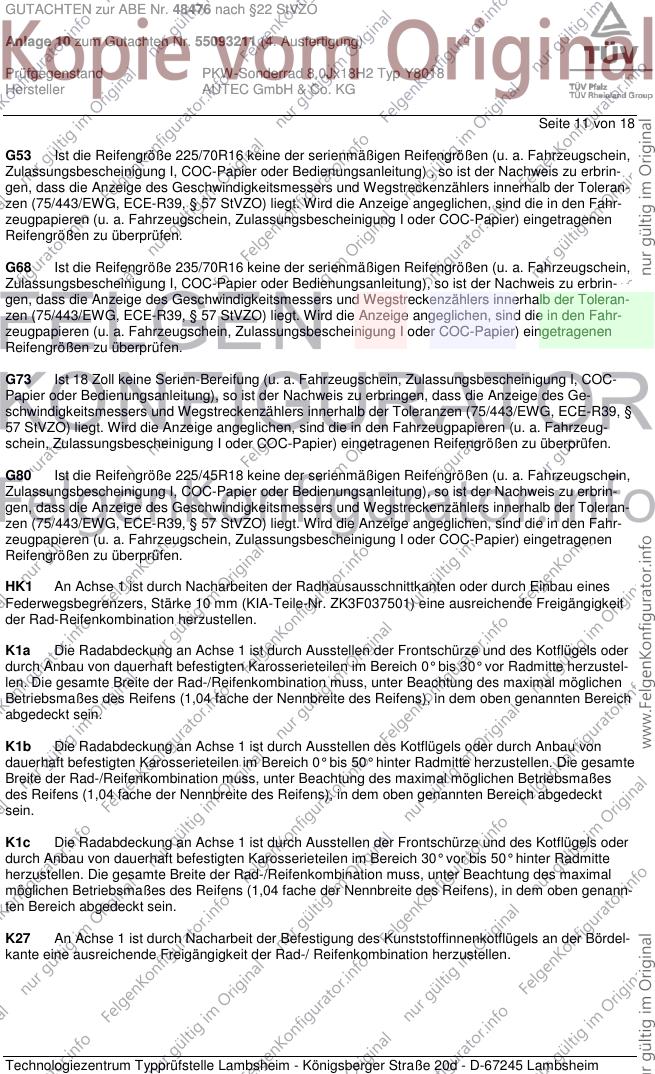

Seite 11 von 18
G53 Ist die Reifengröße 225/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

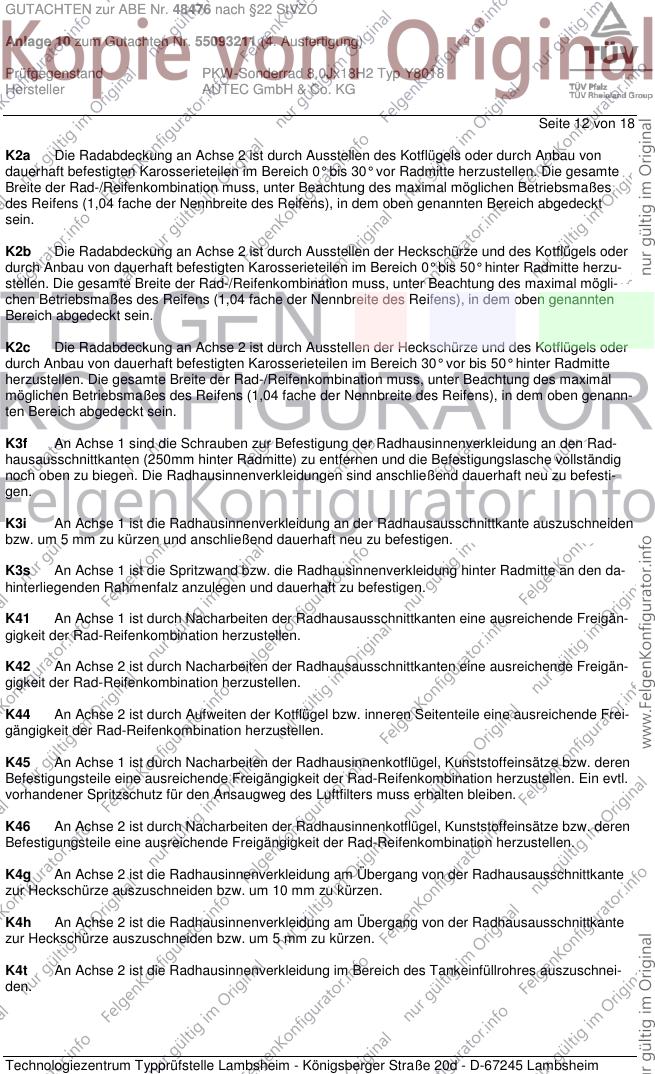

Seite 12 von 18
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres auszuschnei-
den.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 18
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

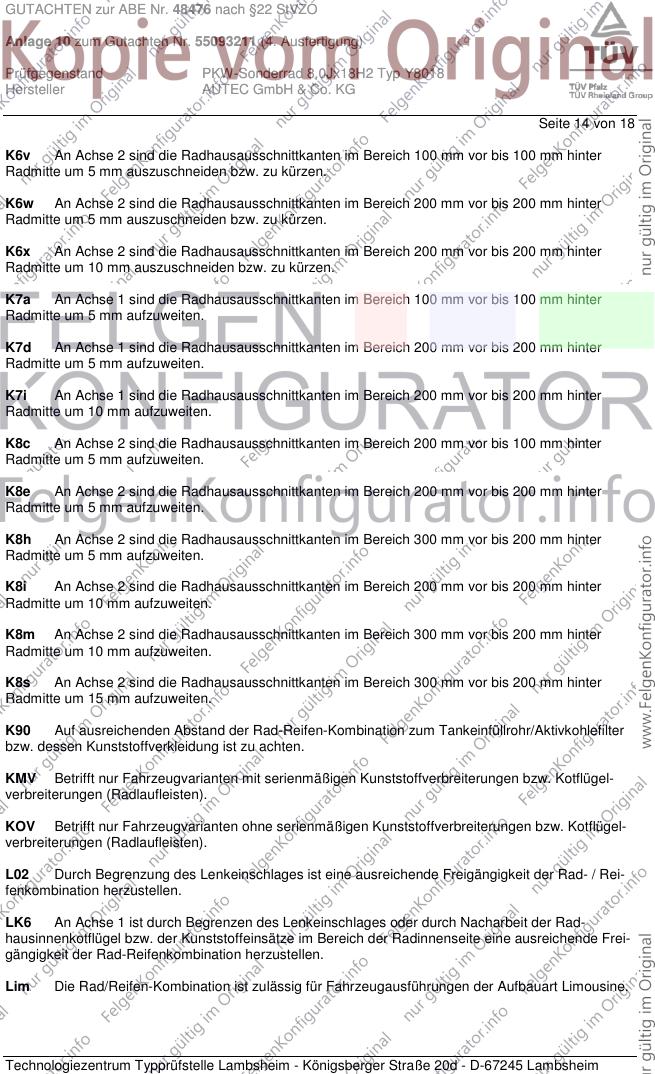

Seite 14 von 18
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 15 von 18
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 16 von 18
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 17 von 18
Vorderachse Hinterachse (Forts.)
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Mai 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55093211 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 18 von 18
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum September 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Mai 2015
Haasis 00228502.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
