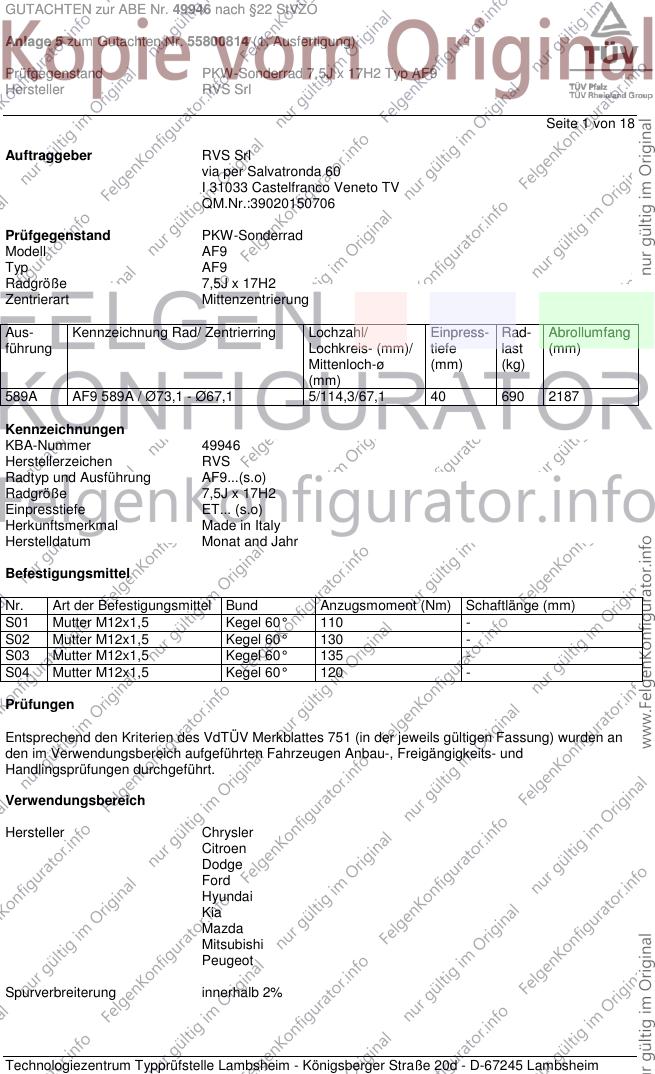

GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 1 von 18
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF9
Typ AF9
Radgröße 7,5J x 17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
589A AF9 589A / Ø73,1 - Ø67,1 5/114,3/67,1 40 690 2187
Kennzeichnungen
KBA-Nummer 49946
Herstellerzeichen RVS
Radtyp und Ausführung AF9...(s.o)
Radgröße 7,5J x 17H2
Einpresstiefe ET... (s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat and Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Mutter M12x1,5 Kegel 60° 135 -
S04 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

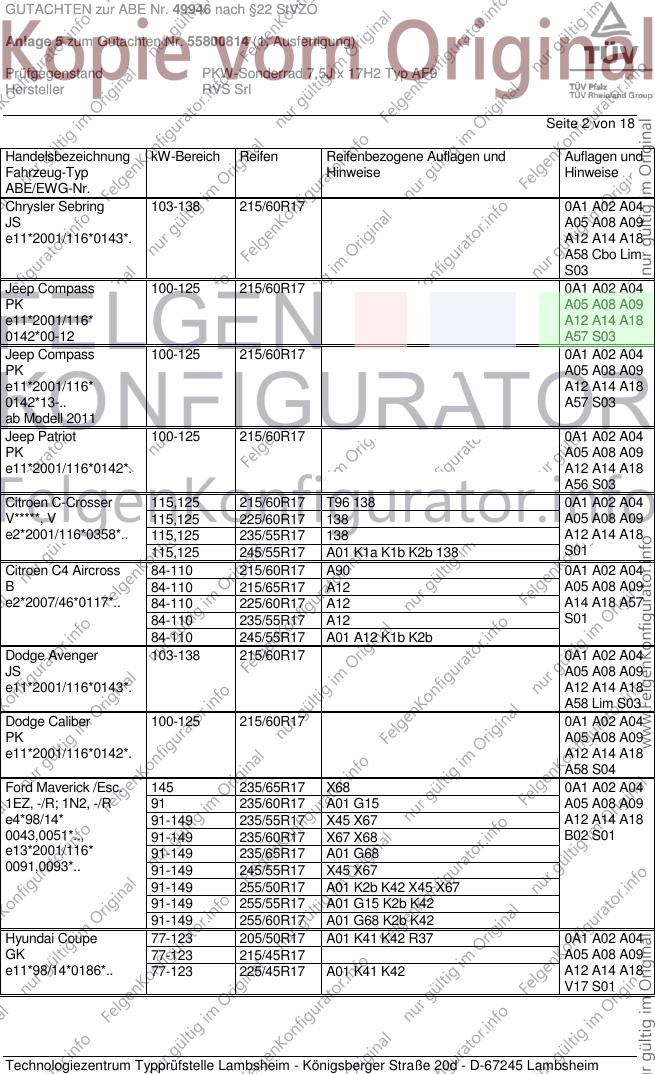

GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 2 von 18

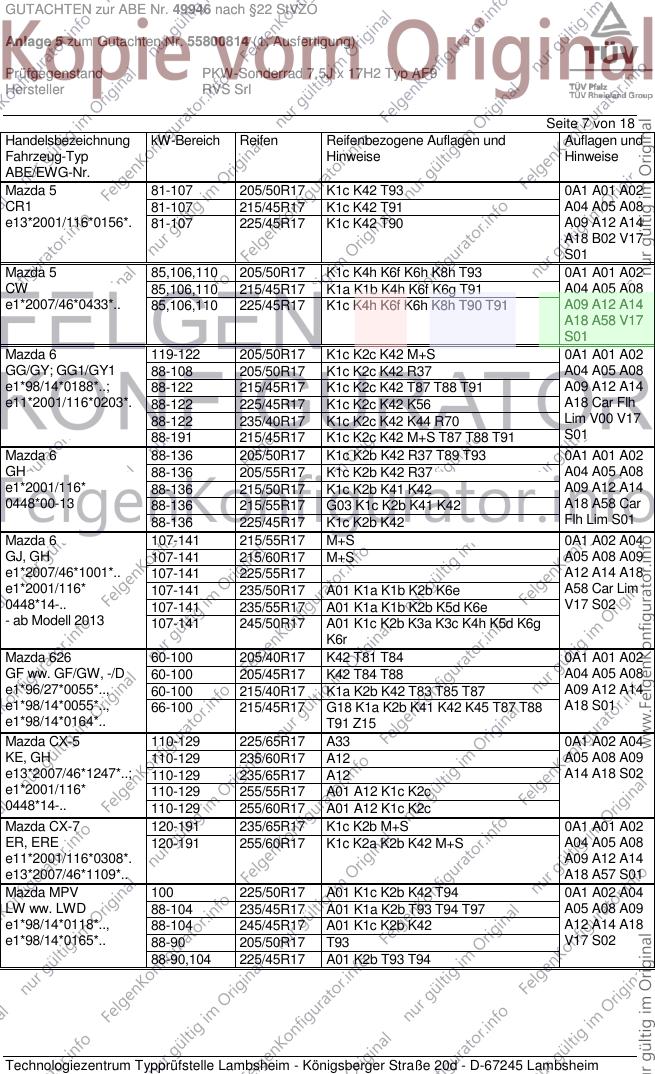

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/60R17 0A1 A02 A04
JS A05 A08 A09
e11*2001/116*0143*. A12 A14 A18
A58 Cbo Lim
S03
Jeep Compass 100-125 215/60R17 0A1 A02 A04
PK A05 A08 A09
e11*2001/116* A12 A14 A18
0142*00-12 A57 S03
Jeep Compass 100-125 215/60R17 0A1 A02 A04
PK A05 A08 A09
e11*2001/116* A12 A14 A18
0142*13-.. A57 S03
ab Modell 2011
Jeep Patriot 100-125 215/60R17 0A1 A02 A04
PK A05 A08 A09
e11*2001/116*0142*. A12 A14 A18
A56 S03
Citroen C-Crosser 115,125 215/60R17 T96 138 0A1 A02 A04
V*****, V 115,125 225/60R17 138 A05 A08 A09
e2*2001/116*0358*.. 115,125 235/55R17 138 A12 A14 A18
115,125 245/55R17 A01 K1a K1b K2b 138 S01
Citroen C4 Aircross 84-110 215/60R17 A90 0A1 A02 A04
B 84-110 215/65R17 A12 A05 A08 A09
e2*2007/46*0117*.. 84-110 225/60R17 A12 A14 A18 A57
84-110 235/55R17 A12 S01
84-110 245/55R17 A01 A12 K1b K2b
Dodge Avenger 103-138 215/60R17 0A1 A02 A04
JS A05 A08 A09
e11*2001/116*0143*. A12 A14 A18
A58 Lim S03
Dodge Caliber 100-125 215/60R17 0A1 A02 A04
PK A05 A08 A09
e11*2001/116*0142*. A12 A14 A18
A58 S04
Ford Maverick /Esc. 145 235/65R17 X68 0A1 A02 A04
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 A05 A08 A09
e4*98/14* 91-149 235/55R17 X45 X67 A12 A14 A18
0043,0051*.., 91-149 235/60R17 X67 X68 B02 S01
e13*2001/116* 91-149 235/65R17 A01 G68
0091,0093*.. 91-149 245/55R17 X45 X67
91-149 255/50R17 A01 K2b K42 X45 X67
91-149 255/55R17 A01 G15 K2b K42
91-149 255/60R17 A01 G68 K2b K42
Hyundai Coupe 77-123 205/50R17 A01 K41 K42 R37 0A1 A02 A04
GK 77-123 215/45R17 A05 A08 A09
e11*98/14*0186*.. 77-123 225/45R17 A01 K41 K42 A12 A14 A18
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Santa Fé 82-107 225/55R17 T97 Z15 0A1 A01 A02
SM 82-107 235/50R17 K2b T96 Z15 A04 A05 A08
e11*98/14*0162*.. 82-107 235/55R17 K2b T97 Z15 A09 A12 A14
82-127 225/60R17 T99 Z16 A18 K42 S01
82-127 235/55R17 G01 K2b T97 Z16
Hyundai Sonata 100-184 215/50R17 A01 K1a K1b R37 T90 0A1 A02 A04
NF 100-184 215/55R17 A01 K1a K1b R37 A05 A08 A09
e11*2001/116*0241*. 100-184 225/50R17 A01 K1c K42 K56 A12 A14 A18
100-184 235/45R17 A01 K1a K1b Lim V17 S01
100-184 235/50R17 A01 K1c K2b K42 K56
100-184 245/45R17 A01 K1c K42 K56
Hyundai Trajet 82-127 225/50R17 K45 T94 0A1 A01 A02
FO 82-127 235/45R17 T94 A04 A05 A08
e11*98/14*0130*.. 82-127 245/45R17 K45 T95 A09 A12 A14
A18 K90 S01
Hyundai Tucson 82-129 215/55R17 R64 0A1 A02 A04
JM 82-129 215/60R17 R64 A05 A08 A09
e4*2001/116*0087*.. 82-129 225/55R17 R64 A12 A14 A18
- mit Radhaus- 82-129 235/50R17 KMV S01
Verbreiterungen 82-129 235/55R17
82-129 245/50R17 A01 K1a K1b K2b
Hyundai Tucson 82-129 215/55R17 0A1 A02 A04
JM 82-129 215/60R17 A05 A08 A09
e4*2001/116*0087*.. 82-129 225/55R17 A01 K1a K1b K2b A12 A14 A18
- ohne Radhaus- 82-129 235/50R17 A01 K1a K1b K2a K2b KOV S01
Verbreiterungen 82-129 235/55R17 A01 K1a K1b K2a K2b
Hyundai Veloster 97,103,137 215/45R17 K8h 0A1 A01 A02
FS 97,103,137 225/45R17 K1c K2b K6g K8m A04 A05 A08
e11*2007/46*0194*.. A09 A12 A14
A18 A58 Cpe
S01
Hyundai XG ... 120-145 205/50R17 K41 K42 K46 T89 T93 0A1 A01 A02
XG 120-145 215/50R17 K41 K42 K45 K46 T90 T91 A04 A05 A08
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K46 T90 T91 A09 A12 A14
A18 V17 S01
Hyundai i30 /-cw 66-105 205/50R17 K1c K2a K2b K56 0A1 A01 A02
FD, FDH 66-105 215/45R17 K1a K1b K2b K56 T87 A04 A05 A08
e11*2001/116*0313*. 66-105 225/45R17 K1c K27 K2a K2b K41 K56 A09 A12 A14
e11*2001/116*0343*. A18 Car Flh
e11*2007/46*0225*.. V17 S01
Hyundai i30 /-cw 66-99 205/50R17 K1a K1b K2b K5a K6g 0A1 A01 A02
GDH 66-99 215/45R17 K2b K6g A04 A05 A08
e11*2007/46*0337*..; 66-99 225/45R17 K1a K1b K2b K5a K6g A09 A12 A14
e11*2007/46*0338*.. A18 A58 Car
Cpe Flh V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

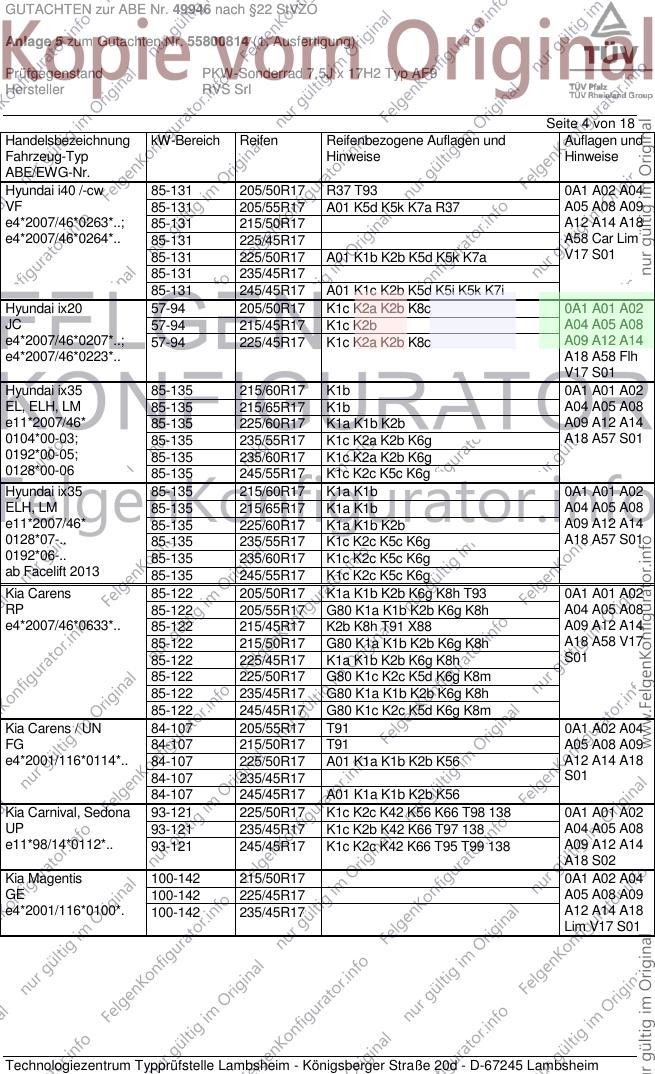

GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-cw 85-131 205/50R17 R37 T93 0A1 A02 A04
VF 85-131 205/55R17 A01 K5d K5k K7a R37 A05 A08 A09
e4*2007/46*0263*..; 85-131 215/50R17 A12 A14 A18
e4*2007/46*0264*.. 85-131 225/45R17 A58 Car Lim
85-131 225/50R17 A01 K1b K2b K5d K5k K7a V17 S01
85-131 235/45R17
85-131 245/45R17 A01 K1c K2b K5d K5i K5k K7i
Hyundai ix20 57-94 205/50R17 K1c K2a K2b K8c 0A1 A01 A02
JC 57-94 215/45R17 K1c K2b A04 A05 A08
e4*2007/46*0207*..; 57-94 225/45R17 K1c K2a K2b K8c A09 A12 A14
e4*2007/46*0223*.. A18 A58 Flh
V17 S01
Hyundai ix35 85-135 215/60R17 K1b 0A1 A01 A02
EL, ELH, LM 85-135 215/65R17 K1b A04 A05 A08
e11*2007/46* 85-135 225/60R17 K1a K1b K2b A09 A12 A14
0104*00-03; 85-135 235/55R17 K1c K2a K2b K6g A18 A57 S01
0192*00-05; 85-135 235/60R17 K1c K2a K2b K6g
0128*00-06 85-135 245/55R17 K1c K2c K5c K6g
Hyundai ix35 85-135 215/60R17 K1a K1b 0A1 A01 A02
ELH, LM 85-135 215/65R17 K1a K1b A04 A05 A08
e11*2007/46* 85-135 225/60R17 K1a K1b K2b A09 A12 A14
0128*07-.. 85-135 235/55R17 K1c K2c K5c K6g A18 A57 S01
0192*06-.. 85-135 235/60R17 K1c K2c K5c K6g
ab Facelift 2013 85-135 245/55R17 K1c K2c K5c K6g
Kia Carens 85-122 205/50R17 K1a K1b K2b K6g K8h T93 0A1 A01 A02
RP 85-122 205/55R17 G80 K1a K1b K2b K6g K8h A04 A05 A08
e4*2007/46*0633*.. 85-122 215/45R17 K2b K8h T91 X88 A09 A12 A14
85-122 215/50R17 G80 K1a K1b K2b K6g K8h A18 A58 V17
85-122 225/45R17 K1a K1b K2b K6g K8h S01
85-122 225/50R17 G80 K1c K2c K5d K6g K8m
85-122 235/45R17 G80 K1a K1b K2b K6g K8h
85-122 245/45R17 G80 K1c K2c K5d K6g K8m
Kia Carens / UN 84-107 205/55R17 T91 0A1 A02 A04
FG 84-107 215/50R17 T91 A05 A08 A09
e4*2001/116*0114*.. 84-107 225/50R17 A01 K1a K1b K2b K56 A12 A14 A18
84-107 235/45R17 S01
84-107 245/45R17 A01 K1a K1b K2b K56
Kia Carnival, Sedona 93-121 225/50R17 K1c K2c K42 K56 K66 T98 138 0A1 A01 A02
UP 93-121 235/45R17 K1c K2b K42 K66 T97 138 A04 A05 A08
e11*98/14*0112*.. 93-121 245/45R17 K1c K2c K42 K66 T95 T99 138 A09 A12 A14
A18 S02
Kia Magentis 100-142 215/50R17 0A1 A02 A04
GE 100-142 225/45R17 A05 A08 A09
e4*2001/116*0100*. 100-142 235/45R17 A12 A14 A18
Lim V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

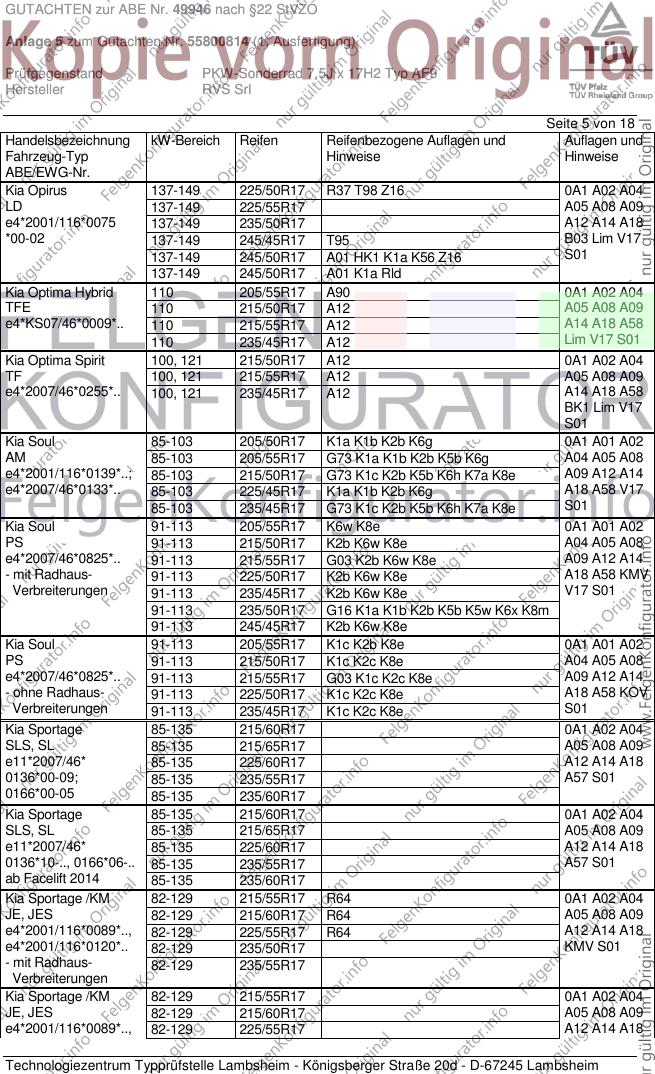

GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Opirus 137-149 225/50R17 R37 T98 Z16 0A1 A02 A04
LD 137-149 225/55R17 A05 A08 A09
e4*2001/116*0075 137-149 235/50R17 A12 A14 A18
*00-02 137-149 245/45R17 T95 B03 Lim V17
137-149 245/50R17 A01 HK1 K1a K56 Z16 S01
137-149 245/50R17 A01 K1a Rld
Kia Optima Hybrid 110 205/55R17 A90 0A1 A02 A04
TFE 110 215/50R17 A12 A05 A08 A09
e4*KS07/46*0009*.. 110 215/55R17 A12 A14 A18 A58
110 235/45R17 A12 Lim V17 S01
Kia Optima Spirit 100, 121 215/50R17 A12 0A1 A02 A04
TF 100, 121 215/55R17 A12 A05 A08 A09
e4*2007/46*0255*.. 100, 121 235/45R17 A12 A14 A18 A58
BK1 Lim V17
S01
Kia Soul 85-103 205/50R17 K1a K1b K2b K6g 0A1 A01 A02
AM 85-103 205/55R17 G73 K1a K1b K2b K5b K6g A04 A05 A08
e4*2001/116*0139*..; 85-103 215/50R17 G73 K1c K2b K5b K6h K7a K8e A09 A12 A14
e4*2007/46*0133*.. 85-103 225/45R17 K1a K1b K2b K6g A18 A58 V17
85-103 235/45R17 G73 K1c K2b K5b K6h K7a K8e S01
Kia Soul 91-113 205/55R17 K6w K8e 0A1 A01 A02
PS 91-113 215/50R17 K2b K6w K8e A04 A05 A08
e4*2007/46*0825*.. 91-113 215/55R17 G03 K2b K6w K8e A09 A12 A14
- mit Radhaus- 91-113 225/50R17 K2b K6w K8e A18 A58 KMV
Verbreiterungen 91-113 235/45R17 K2b K6w K8e V17 S01
91-113 235/50R17 G16 K1a K1b K2b K5b K5w K6x K8m
91-113 245/45R17 K2b K6w K8e
Kia Soul 91-113 205/55R17 K1c K2b K8e 0A1 A01 A02
PS 91-113 215/50R17 K1c K2c K8e A04 A05 A08
e4*2007/46*0825*.. 91-113 215/55R17 G03 K1c K2c K8e A09 A12 A14
- ohne Radhaus- 91-113 225/50R17 K1c K2c K8e A18 A58 KOV
Verbreiterungen 91-113 235/45R17 K1c K2c K8e S01
Kia Sportage 85-135 215/60R17 0A1 A02 A04
SLS, SL 85-135 215/65R17 A05 A08 A09
e11*2007/46* 85-135 225/60R17 A12 A14 A18
0136*00-09; 85-135 235/55R17 A57 S01
0166*00-05 85-135 235/60R17
Kia Sportage 85-135 215/60R17 0A1 A02 A04
SLS, SL 85-135 215/65R17 A05 A08 A09
e11*2007/46* 85-135 225/60R17 A12 A14 A18
0136*10-.., 0166*06-.. 85-135 235/55R17 A57 S01
ab Facelift 2014 85-135 235/60R17
Kia Sportage /KM 82-129 215/55R17 R64 0A1 A02 A04
JE, JES 82-129 215/60R17 R64 A05 A08 A09
e4*2001/116*0089*.., 82-129 225/55R17 R64 A12 A14 A18
e4*2001/116*0120*.. 82-129 235/50R17 KMV S01
- mit Radhaus- 82-129 235/55R17
Verbreiterungen
Kia Sportage /KM 82-129 215/55R17 0A1 A02 A04
JE, JES 82-129 215/60R17 A05 A08 A09
e4*2001/116*0089*.., 82-129 225/55R17 A12 A14 A18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

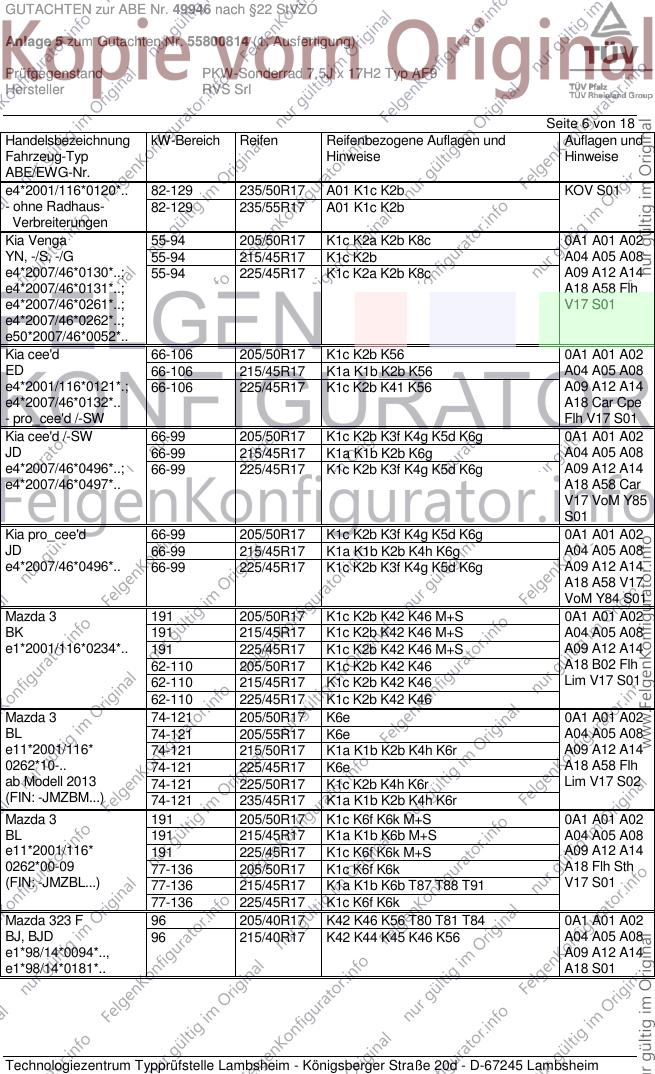

e4*2001/116*0120*.. 82-129 235/50R17 A01 K1c K2b KOV S01
- ohne Radhaus- 82-129 235/55R17 A01 K1c K2b
Verbreiterungen
Kia Venga 55-94 205/50R17 K1c K2a K2b K8c 0A1 A01 A02
YN, -/S, -/G 55-94 215/45R17 K1c K2b A04 A05 A08
e4*2007/46*0130*..; 55-94 225/45R17 K1c K2a K2b K8c A09 A12 A14
e4*2007/46*0131*..; A18 A58 Flh
e4*2007/46*0261*..; V17 S01
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 205/50R17 K1c K2b K56 0A1 A01 A02
ED 66-106 215/45R17 K1a K1b K2b K56 A04 A05 A08
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2b K41 K56 A09 A12 A14
e4*2007/46*0132*.. A18 Car Cpe
- pro_cee'd /-SW Flh V17 S01
Kia cee'd /-SW 66-99 205/50R17 K1c K2b K3f K4g K5d K6g 0A1 A01 A02
JD 66-99 215/45R17 K1a K1b K2b K6g A04 A05 A08
e4*2007/46*0496*..; 66-99 225/45R17 K1c K2b K3f K4g K5d K6g A09 A12 A14
e4*2007/46*0497*.. A18 A58 Car
V17 VoM Y85
S01
Kia pro_cee'd 66-99 205/50R17 K1c K2b K3f K4g K5d K6g 0A1 A01 A02
JD 66-99 215/45R17 K1a K1b K2b K4h K6g A04 A05 A08
e4*2007/46*0496*.. 66-99 225/45R17 K1c K2b K3f K4g K5d K6g A09 A12 A14
A18 A58 V17
VoM Y84 S01
Mazda 3 191 205/50R17 K1c K2b K42 K46 M+S 0A1 A01 A02
BK 191 215/45R17 K1c K2b K42 K46 M+S A04 A05 A08
e1*2001/116*0234*.. 191 225/45R17 K1c K2b K42 K46 M+S A09 A12 A14
62-110 205/50R17 K1c K2b K42 K46 A18 B02 Flh
62-110 215/45R17 K1c K2b K42 K46 Lim V17 S01
62-110 225/45R17 K1c K2b K42 K46
Mazda 3 74-121 205/50R17 K6e 0A1 A01 A02
BL 74-121 205/55R17 K6e A04 A05 A08
e11*2001/116* 74-121 215/50R17 K1a K1b K2b K4h K6r A09 A12 A14
0262*10-.. 74-121 225/45R17 K6e A18 A58 Flh
ab Modell 2013 74-121 225/50R17 K1c K2b K4h K6r Lim V17 S02
(FIN: -JMZBM...) 74-121 235/45R17 K1a K1b K2b K4h K6r
Mazda 3 191 205/50R17 K1c K6f K6k M+S 0A1 A01 A02
BL 191 215/45R17 K1a K1b K6b M+S A04 A05 A08
e11*2001/116* 191 225/45R17 K1c K6f K6k M+S A09 A12 A14
0262*00-09 77-136 205/50R17 K1c K6f K6k A18 Flh Sth
(FIN: -JMZBL...) 77-136 215/45R17 K1a K1b K6b T87 T88 T91 V17 S01
77-136 225/45R17 K1c K6f K6k
Mazda 323 F 96 205/40R17 K42 K46 K56 T80 T81 T84 0A1 A01 A02
BJ, BJD 96 215/40R17 K42 K44 K45 K46 K56 A04 A05 A08
e1*98/14*0094*.., A09 A12 A14
e1*98/14*0181*.. A18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 5 81-107 205/50R17 K1c K42 T93 0A1 A01 A02
CR1 81-107 215/45R17 K1c K42 T91 A04 A05 A08
e13*2001/116*0156*. 81-107 225/45R17 K1c K42 T90 A09 A12 A14
A18 B02 V17
S01
Mazda 5 85,106,110 205/50R17 K1c K4h K6f K6h K8h T93 0A1 A01 A02
CW 85,106,110 215/45R17 K1a K1b K4h K6f K6g T91 A04 A05 A08
e1*2007/46*0433*.. 85,106,110 225/45R17 K1c K4h K6f K6h K8h T90 T91 A09 A12 A14
A18 A58 V17
S01
Mazda 6 119-122 205/50R17 K1c K2c K42 M+S 0A1 A01 A02
GG/GY; GG1/GY1 88-108 205/50R17 K1c K2c K42 R37 A04 A05 A08
e1*98/14*0188*..; 88-122 215/45R17 K1c K2c K42 T87 T88 T91 A09 A12 A14
e11*2001/116*0203*. 88-122 225/45R17 K1c K2c K42 K56 A18 Car Flh
88-122 235/40R17 K1c K2c K42 K44 R70 Lim V00 V17
88-191 215/45R17 K1c K2c K42 M+S T87 T88 T91 S01
Mazda 6 88-136 205/50R17 K1c K2b K42 R37 T89 T93 0A1 A01 A02
GH 88-136 205/55R17 K1c K2b K42 R37 A04 A05 A08
e1*2001/116* 88-136 215/50R17 K1c K2b K41 K42 A09 A12 A14
0448*00-13 88-136 215/55R17 G03 K1c K2b K41 K42 A18 A58 Car
88-136 225/45R17 K1c K2b K42 Flh Lim S01
Mazda 6 107-141 215/55R17 M+S 0A1 A02 A04
GJ, GH 107-141 215/60R17 M+S A05 A08 A09
e1*2007/46*1001*.. 107-141 225/55R17 A12 A14 A18
e1*2001/116* 107-141 235/50R17 A01 K1a K1b K2b K6e A58 Car Lim
0448*14-.. 107-141 235/55R17 A01 K1a K1b K2b K5d K6e V17 S02
- ab Modell 2013 107-141 245/50R17 A01 K1c K2b K3a K3c K4h K5d K6g
K6r
Mazda 626 60-100 205/40R17 K42 T81 T84 0A1 A01 A02
GF ww. GF/GW, -/D 60-100 205/45R17 K42 T84 T88 A04 A05 A08
e1*96/27*0055*.., 60-100 215/40R17 K1a K2b K42 T83 T85 T87 A09 A12 A14
e1*98/14*0055*.., 66-100 215/45R17 G18 K1a K2b K41 K42 K45 T87 T88 A18 S01
e1*98/14*0164*.. T91 Z15
Mazda CX-5 110-129 225/65R17 A33 0A1 A02 A04
KE, GH 110-129 235/60R17 A12 A05 A08 A09
e13*2007/46*1247*..; 110-129 235/65R17 A12 A14 A18 S02
e1*2001/116* 110-129 255/55R17 A01 A12 K1c K2c
0448*14-.. 110-129 255/60R17 A01 A12 K1c K2c
Mazda CX-7 120-191 235/65R17 K1c K2b M+S 0A1 A01 A02
ER, ERE 120-191 255/60R17 K1c K2a K2b K42 M+S A04 A05 A08
e11*2001/116*0308*. A09 A12 A14
e13*2007/46*1109*.. A18 A57 S01
Mazda MPV 100 225/50R17 A01 K1c K2b K42 T94 0A1 A02 A04
LW ww. LWD 88-104 235/45R17 A01 K1a K2b T93 T94 T97 A05 A08 A09
e1*98/14*0118*.., 88-104 245/45R17 A01 K1c K2b K42 A12 A14 A18
e1*98/14*0165*.. 88-90 205/50R17 T93 V17 S02
88-90,104 225/45R17 A01 K2b T93 T94
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 93, 118 205/40R17 K1c K2b K42 0A1 A01 A02
NC1, NC1E 93, 118 205/45R17 K1c K2b K42 A04 A05 A08
e11*2001/116*0202*. 93, 118 215/40R17 K1c K2b K42 A09 A12 A14
e1*2001/116*0371*.. 93, 118 215/45R17 G01 K1c K2b K42 A18 S01
Mazda Premacy 66-96 205/40R17 K1a K2c K42 K44 T81 T84 0A1 A01 A02
CP, CPD 66-96 215/40R17 G19 G30 K1a K2c K42 K44 T83 T87 A04 A05 A08
e1*98/14*0116*.., A09 A12 A14
e1*98/14*0161*.. A18 S01
Mazda RX8 141,151 225/50R17 0A1 A02 A04
SE 141,151 235/45R17 A05 A08 A09
e11*2001/116*0199*. 141-170 225/50R17 M+S A12 A14 A18
141-170 235/45R17 M+S B03 S01
Mazda Tribute 91,110 235/55R17 K2b X67 0A1 A01 A02
EP, -/R, EP2, -/R 91,110 235/60R17 K2b A04 A05 A08
e4*98/14* 91,110 235/65R17 G68 K2b A09 A12 A14
0044, 0052*.., 91,110 245/55R17 K1c K2c X67 A18 B02 KOV
e13*2001/116* 91,110 255/50R17 K1c K2c K42 X67 S01
0090, 0092*.. 91,110 255/55R17 K1c K2c K42
- ohne Radhaus- 91,110 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mazda Tribute 145,149 235/65R17 X68 0A1 A02 A04
EP, -/R, EP2, -/R 91-149 235/55R17 X67 A05 A08 A09
e4*98/14* 91-149 235/60R17 A12 A14 A18
0044, 0052*.., 91-149 235/65R17 A01 G68 B02 KMV S01
e13*2001/116* 91-149 245/55R17 X67
0090, 0092*.. 91-149 255/50R17 A01 K2b K42 X67
- mit Radhaus- 91-149 255/55R17 A01 K2b K42
Verbreiterungen 91-149 255/60R17 A01 G68 K2b K42
Mazda Xedos 6 103-106 205/45R17 K1a K2b K42 K46 0A1 A01 A02
CA 103-106 215/40R17 K1a K2b K42 K46 T83 T87 A04 A05 A08
G138, 79-83 205/45R17 K1a K2b K42 K46 A09 A12 A14
e13*96/79*0028*.. A18 S01
Mazda Xedos 9 105-155 205/50R17 R37 T89 0A1 A01 A02
TA 105-155 215/45R17 T87 T88 A04 A05 A08
G517, 105-155 215/50R17 A09 A12 A14
e13*95/54*0002*.., 105-155 225/45R17 A18 K1a K2b
e13*98/14*0002*.. K42 S01
Mitsubishi ASX 85,86,110 215/60R17 K1b K2b 0A1 A01 A02
GA0 85,86,110 225/55R17 K1c K2b A04 A05 A08
e1*2007/46*0368*.. 85,86,110 235/50R17 K1c K2c A09 A12 A14
85,86,110 235/55R17 K1c K2c A18 A57 S01
Mitsubishi Grandis 100-121 215/55R17 A01 K1b 0A1 A02 A04
NA0W 100-121 225/50R17 A01 K1c K2b K42 T93 T94 A05 A08 A09
e1*2001/116*0269*.. 100-121 235/45R17 A01 K1b T93 T94 A12 A14 A18
100-121 245/45R17 A01 K1c K2a K2b K42 V17 S01
Mitsubishi Lancer 60-99 205/40R17 K1c K42 K56 T81 T84 0A1 A01 A02
CS0 60-99 205/45R17 K1c K42 K56 A04 A05 A08
e1*2001/116*0233* A09 A12 A14
A18 Car Sth
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Lancer 80-110 205/50R17 K1c K42 0A1 A01 A02
CY0 80-110 205/55R17 K1c K42 A04 A05 A08
e1*2001/116*0441*.. 80-110 215/50R17 K1c K2a K2b K42 A09 A12 A14
- Limousine 80-110 225/45R17 K1c K42 A18 A58 Flh
- Sportback 80-110 225/50R17 K1c K2c K42 Lim V17 S01
80-110 235/45R17 K1c K2a K2b K42
Mitsubishi Outlander I 100-148 215/50R17 R37 T90 T91 0A1 A02 A04
CUOW 100-148 215/55R17 A05 A08 A09
e1*2001/116*0227*.. 100-148 225/50R17 A01 K1c A12 A14 A18
S01
Mitsubishi Outlander II 103-130 215/60R17 T96 138 0A1 A02 A04
CW0, CWB 103-130 225/60R17 138 A05 A08 A09
e1*2001/116* 103-130 235/55R17 138 A12 A14 A18
0406*00-14; 103-130 245/55R17 A01 K1c K2b 138 S01
0482*00-09
Mitsubishi Outlander III 108, 110 215/60R17 A90 T96 138 0A1 A02 A04
CW0 108, 110 215/65R17 A12 138 A05 A08 A09
e1*2001/116* 108, 110 225/60R17 A12 138 A14 A18 A57
0406*15-.. 108, 110 235/55R17 A12 T97 138 KOV S01
- ab Modelljahr 2013 108, 110 235/60R17 A12 138
108, 110 245/55R17 A12 138
Mitsubishi Outlander III 110 215/60R17 A90 T96 138 0A1 A02 A04
CW0 110 215/65R17 A12 138 A05 A08 A09
e1*2001/116* 110 225/60R17 A12 138 A14 A18 A56
0406*19-.. 110 235/55R17 A12 T97 138 KMV S01
- ab Modelljahr 2013 110 235/60R17 A12 138
- mit Radhaus- 110 245/55R17 A12 138
Verbreiterungen
Mitsubishi OutlanderIII 89 215/60R17 A90 T96 0A1 A02 A04
Hybrid 89 215/65R17 A12 A05 A08 A09
CW0 89 225/60R17 A12 A14 A18 A56
e1*2001/116* 89 235/55R17 A12 T97 KOV S01
0406*17-.. 89 235/60R17 A12
89 245/55R17 A12
Peugeot 4007 115,125 215/60R17 T96 138 0A1 A02 A04
V*****, V 115,125 225/60R17 138 A05 A08 A09
e2*2001/116*0357*.. 115,125 235/55R17 138 A12 A14 A18
115,125 245/55R17 A01 K1a K1b K2b 138 S01
Peugeot 4008 84-110 215/60R17 A90 0A1 A02 A04
B 84-110 215/65R17 A12 A05 A08 A09
e2*2007/46*0115*.. 84-110 225/60R17 A12 A14 A18 A57
84-110 235/55R17 A12 S01
84-110 245/55R17 A01 A12 K1b K2b
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 10 von 18

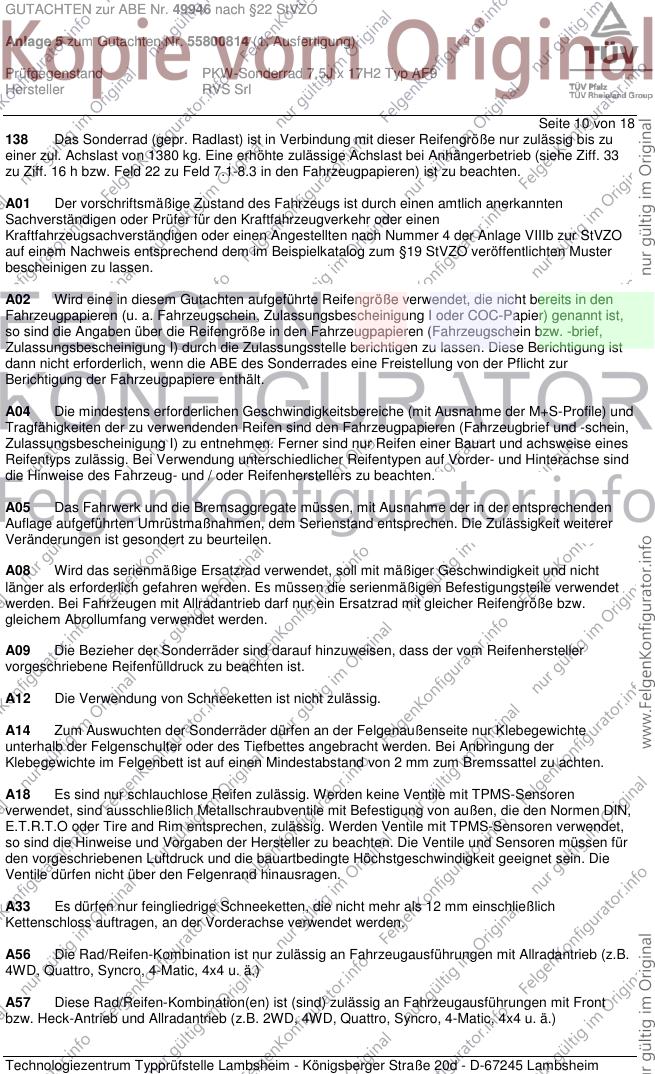

138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

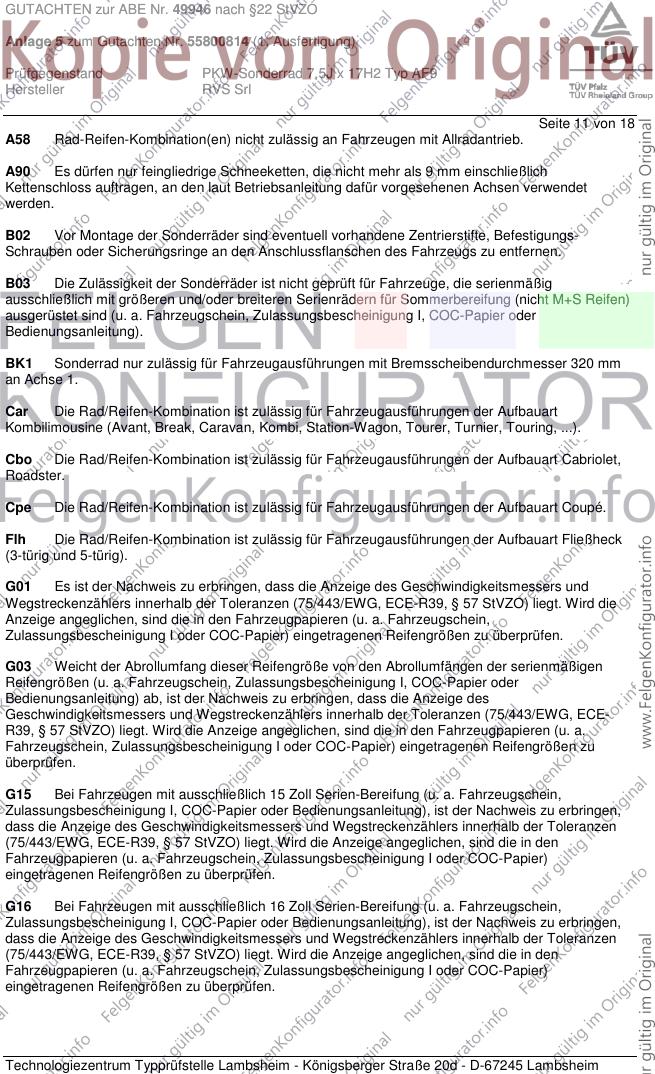

GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 11 von 18
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

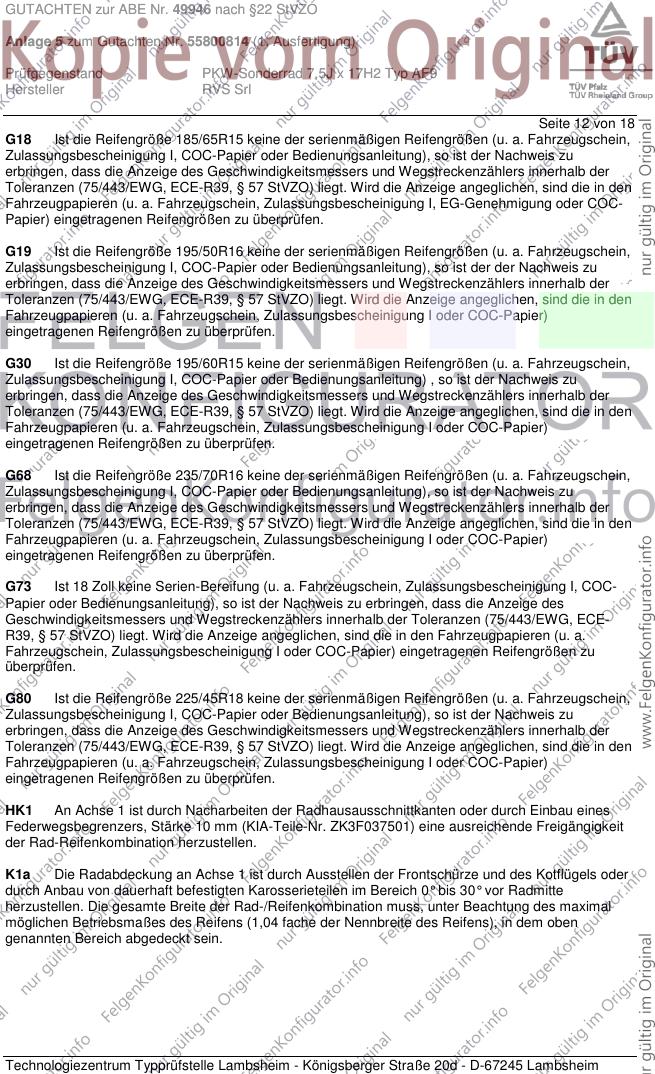

GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 12 von 18
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

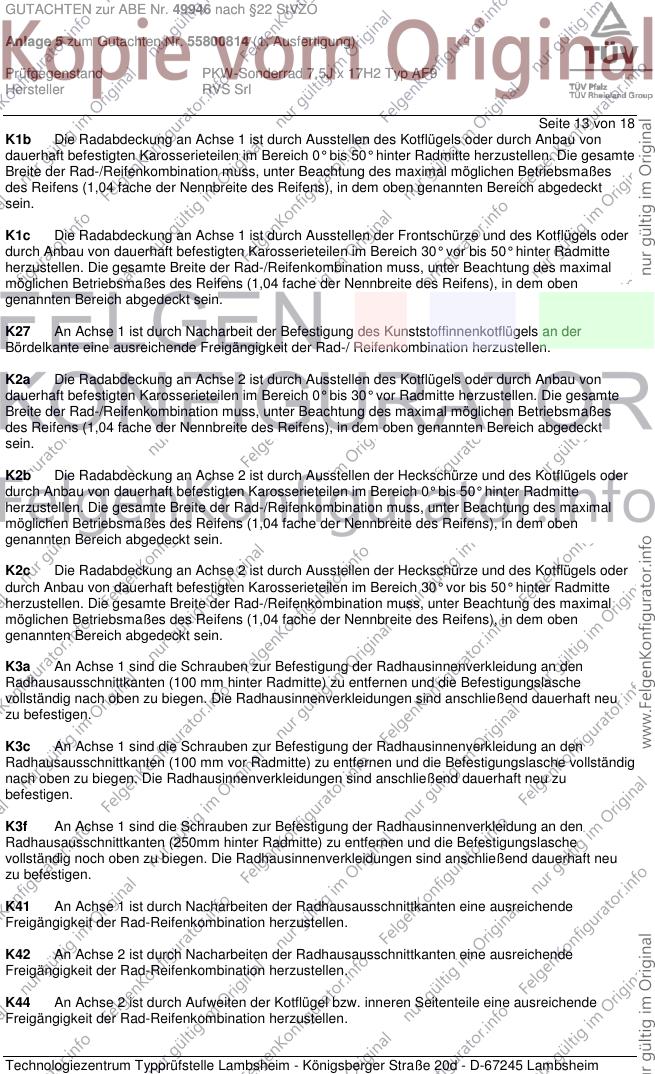

GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 13 von 18
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 14 von 18
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren

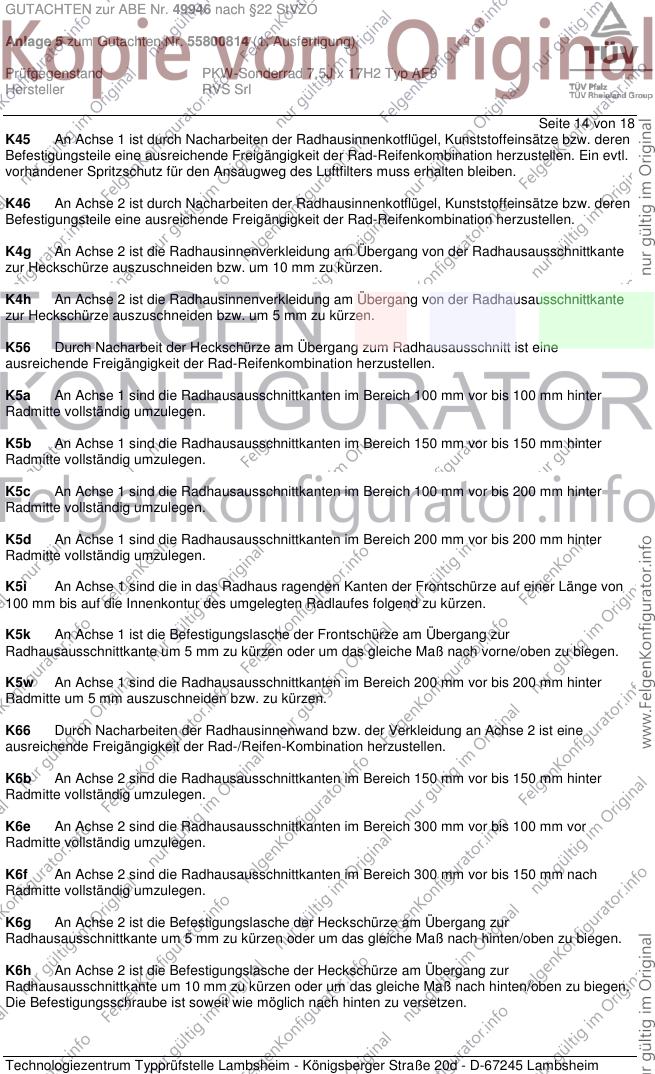

Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 15 von 18

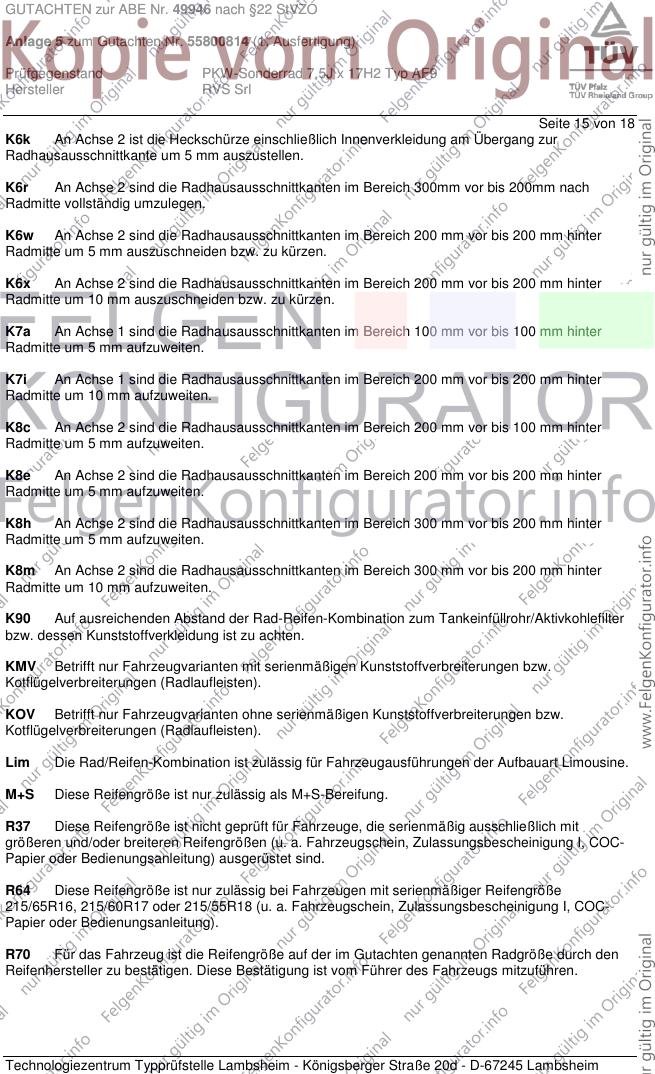

K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 16 von 18

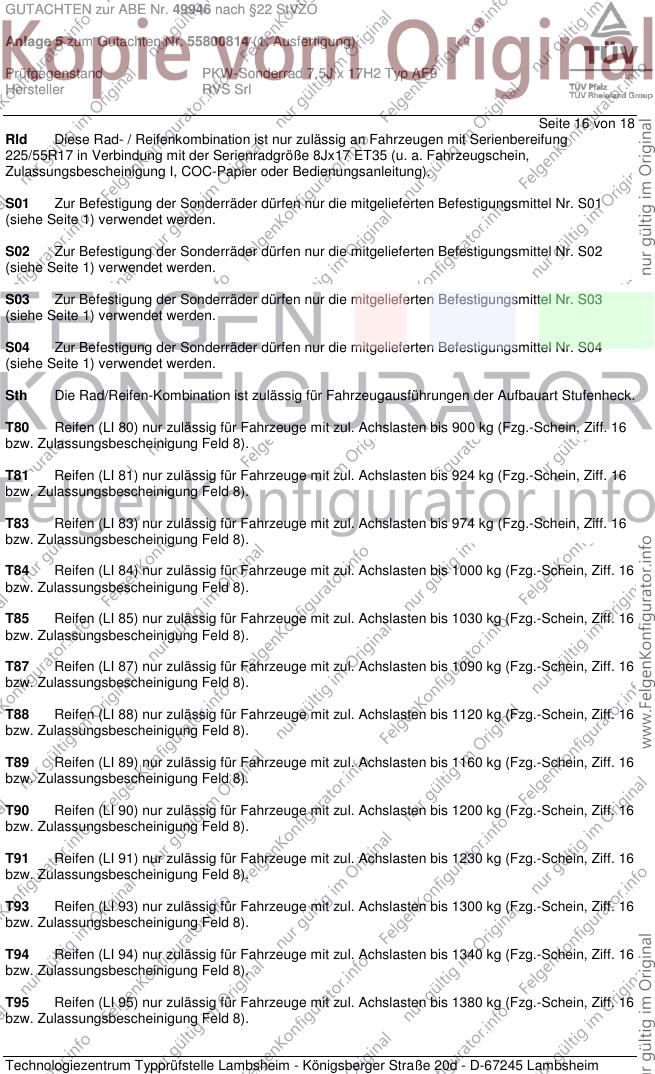

Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 17 von 18

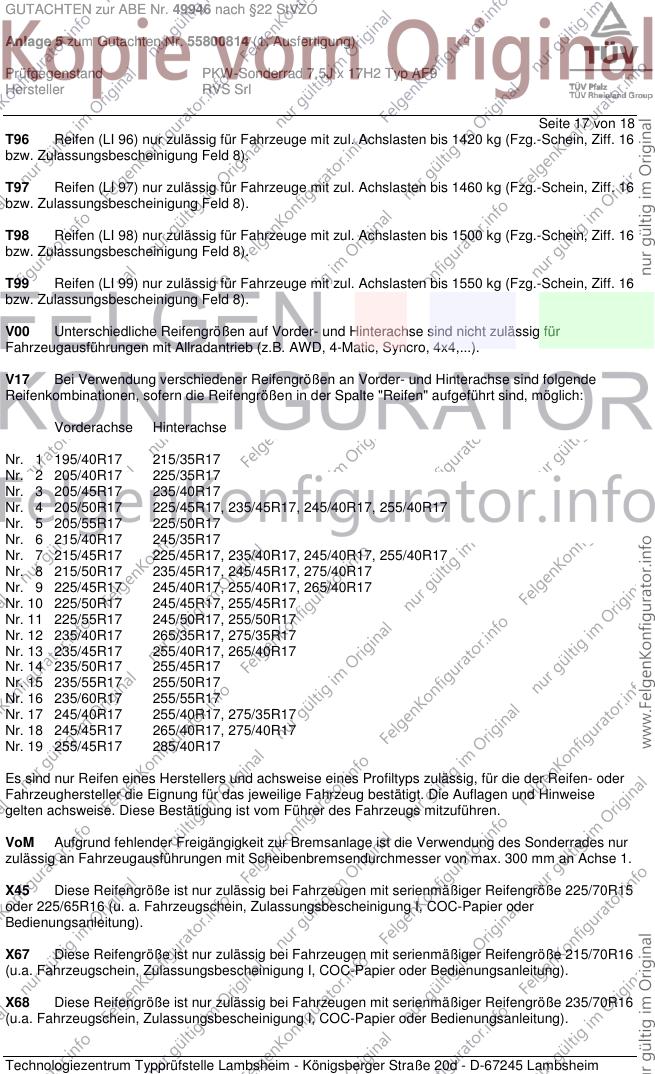

T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49946 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55800814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J x 17H2 Typ AF9
Hersteller RVS Srl
Seite 18 von 18
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

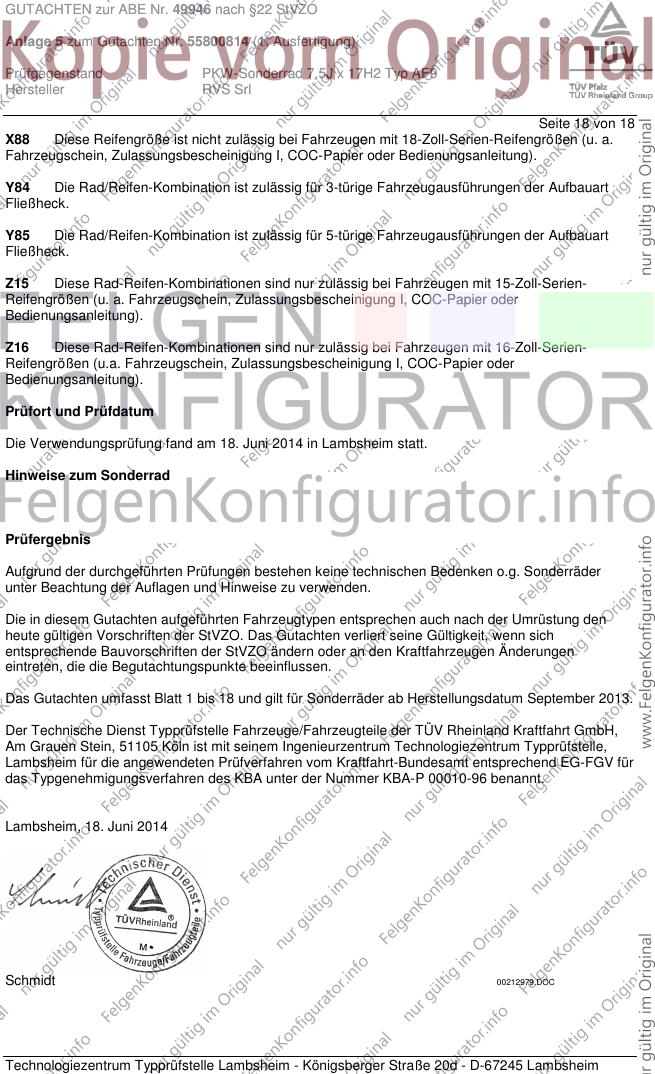

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Juni 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum September 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Juni 2014
Schmidt 00212979.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
