GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 1 von 16
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF10
Typ F820
Radgröße 8,0J x 18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
586 F820 8Jx18H2-586 / Ø73 - Ø67,1 5/114,3/67,1 40 710 2159
Kennzeichnungen
KBA-Nummer 50384
Herstellerzeichen RVS
Radtyp und Ausführung F820 8Jx18H2...(s.o)
Radgröße 8,0J x 18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 235/45R18 L02 A01 A12 A14
JS A19 A58 Cbo
e11*2001/116*0143*. Lim S04
Citroen C-Crosser 115,125 225/55R18 142 A12 A14 A19
V*****, V 115,125 235/50R18 A01 K1a K2b 142 S02
e2*2001/116*0358*.. 115,125 255/45R18 A01 K1a K2b 142
Citroen C4 Aircross 84-110 225/50R18 A12 A14 A19
B 84-110 225/55R18 A57 S02
e2*2007/46*0117*.. 84-110 235/50R18
84-110 255/45R18
Dodge Avenger 103-138 235/45R18 L02 A01 A12 A14
JS A19 A58 Lim
e11*2001/116*0143*. S04
Ford Maverick /Esc. 145 235/60R18 X68 A12 A14 A19
1EZ, -/R; 1N2, -/R 91-149 235/50R18 X45 X67 B02 S02
e4*98/14* 91-149 235/60R18 A01 G68
0043,0051*.., 91-149 245/50R18 A01 K42 X45 X67
e13*2001/116* 91-149 255/45R18 X45 X67
0091,0093*..
Hyundai Grandeur 110-191 225/50R18 A12 A14 A19
TG 110-191 235/45R18 Lim S02
e4*2001/116*0099*.. 110-191 245/45R18
Hyundai Santa Fé 82-107 235/45R18 K2b K42 Z15 A01 A12 A14
SM 82-107 245/45R18 K1a K2b K42 Z15 A19 S02
e11*98/14*0162*.. 82-127 235/50R18 G53 K2b K42
Hyundai Trajet 82-127 235/40R18 K1a K2b K42 K90 T91 T93 A01 A12 A14
FO A19 LK6 S02
e11*98/14*0130*..
Hyundai Tucson 82-129 225/50R18 R64 A12 A14 A19
JM 82-129 235/45R18 KMV S02
e4*2001/116*0087*.. 82-129 235/50R18
- mit Radhaus- 82-129 245/45R18
Verbreiterungen 82-129 255/45R18
Hyundai Veloster 97,103,137 225/35R18 K1c K2b K6g K8m A01 A12 A14
FS 97,103,137 235/35R18 K1c K2a K2b K4t K5d K6h K8s A19 A58 Cpe
e11*2007/46* 97,103,137 245/35R18 K1c K2c K3i K3s K4t K5d K6h K7d V18 S02
0194*00-10 K8s
Hyundai i30 /-cw 66-105 225/35R18 K1c K27 K2c K41 K46 K56 T83 A01 A12 A14
FD, FDH 66-105 225/40R18 K1c K27 K2c K41 K42 K46 K56 A19 B42 Car
e11*2001/116*0313*. Flh V18 S02
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 225/35R18 K1c K2c K5b K6h K8h T83 T87 A01 A12 A14
GDH 66-137 225/40R18 K1c K2c K5b K6h K8h A19 A58 Car
e11*2007/46*0337*..; 66-137 235/35R18 K1c K2c K5b K6h K8h Cpe Flh S02
e11*2007/46*0338*..
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-cw 85-131 225/40R18 T92 A12 A14 A19
VF 85-131 225/45R18 A01 K5d K5k K7a A58 Car Lim
e4*2007/46*0263*..; 85-131 235/40R18 A01 K1b K2b K5d K5k V18 S02
e4*2007/46*0264*.. 85-131 245/40R18 A01 K1c K2b K5d K5i K5k K7i
- incl. Facelift 2015
Hyundai ix20 57-94 225/35R18 K1c K2a K2b K8c T87 A01 A12 A14
JC 57-94 225/40R18 K1c K2a K2b K8c A19 A58 B42
e4*2007/46*0207*..; Flh S02
e4*2007/46*0223*..
Hyundai ix35 85-135 225/50R18 K1a K1b K2b A01 A12 A14
EL, ELH, LM 85-135 225/55R18 K1a K1b K2b A19 A57 S02
e11*2007/46* 85-135 235/50R18 K1c K2c K5c K6g
0104*00-03; 85-135 235/55R18 K1c K2c K5c K6g
0192*00-05; 85-135 255/45R18 K1c K2c K5c K6g
0128*00-06
Hyundai ix35 85-135 225/50R18 K1c K2a K2b K6g A01 A12 A14
ELH, LM 85-135 225/55R18 K1c K2a K2b K6g A19 A57 S02
e11*2007/46* 85-135 235/50R18 K1c K2c K5c K6g
0128*07-.. 85-135 235/55R18 K1c K2c K5c K6g
0192*06-.. 85-135 255/45R18 K1c K2c K5c K6g
ab Facelift 2013
Kia Carens 85-122 225/40R18 K1a K1b K2b K6g K8h T92 A01 A12 A14
RP 85-122 225/45R18 G80 K1a K1b K2b K6g K8h A19 A58 V18
e4*2007/46*0633*.. 85-122 235/35R18 K1c K2c K6g K8m T90 X88 S02
85-122 235/40R18 G80 K1c K2c K3f K5d K6g K8m
85-122 245/35R18 K1c K2c K3f K5d K6h K8s T92 X88
85-122 245/40R18 G80 K1c K2c K3f K5d K6h K8s
Kia Carens / UN 84-107 225/40R18 T91 T92 A12 A14 A19
FG 84-107 225/45R18 T91 S02
e4*2001/116*0114*.. 84-107 235/40R18 A01 K1a K1b K2b K56 T91
84-107 245/40R18 A01 K1c K2b K56
Kia Optima Hybrid 110 225/45R18 A12 A14 A19
TFE 110 235/40R18 A01 K1a K1b K2b A58 Lim S02
e4*KS07/46*0009*.. 110 235/45R18 A01 K1a K1b K2b
Kia Optima Spirit 100, 121 225/45R18 A12 A14 A19
TF 100, 121 235/40R18 A01 K1a K1b K2b A58 BK1 Lim
e4*2007/46*0255*.. 100, 121 235/45R18 A01 K1a K1b K2b S02
Kia Soul 85-103 225/40R18 K1c K2b K5b K6h K8e A01 A12 A14
AM 85-103 225/45R18 G03 K1c K2b K5b K6h K7a K8e A19 A58 S02
e4*2001/116*0139*..; 85-103 235/40R18 G73 K1c K2a K2b K5b K6h K7i K8i
e4*2007/46*0133*..
Kia Soul 91-113 225/45R18 K2b K6w K8e A01 A12 A14
PS 91-113 235/40R18 K2b K6w K8e A19 A58 KMV
e4*2007/46*0825*.. 91-113 235/45R18 G16 K2b K6w K8e S02
- mit Radhaus- 91-113 245/40R18 K1a K1b K2b K5b K5w K6x K8m
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Soul 91-113 225/45R18 K1c K2c K8e A01 A12 A14
PS 91-113 235/40R18 K1c K2c K8e A19 A58 KOV
e4*2007/46*0825*.. 91-113 235/45R18 G16 K1c K2c K8e S02
- ohne Radhaus-
Verbreiterungen
Kia Sportage 85-135 225/50R18 A12 A14 A19
SLS, SL 85-135 225/55R18 A57 S02
e11*2007/46* 85-135 235/50R18 A01 K1a
0136*00-09; 85-135 235/55R18 A01 K1a
0166*00-05 85-135 255/45R18 A01 K1a
Kia Sportage 85-135 225/50R18 A12 A14 A19
SLS, SL 85-135 225/55R18 A57 S02
e11*2007/46* 85-135 235/50R18 A01 K1a K1b K2b
0136*10-.., 0166*06-.. 85-135 235/55R18 A01 K1a K1b K2b K6w
ab Facelift 2014 85-135 255/45R18 A01 K1a K1b K2b
Kia Sportage /KM 82-129 225/50R18 R64 A12 A14 A19
JE, JES 82-129 235/45R18 KMV S02
e4*2001/116*0089*.., 82-129 235/50R18
e4*2001/116*0120*.. 82-129 245/45R18
- mit Radhaus- 82-129 255/45R18
Verbreiterungen
Kia Sportage /KM 82-129 225/50R18 A01 K1c K2b A12 A14 A19
JE, JES 82-129 235/45R18 KOV S02
e4*2001/116*0089*.., 82-129 235/50R18 A01 K1c K2b
e4*2001/116*0120*.. 82-129 245/45R18 A01 K1c K2b
- ohne Radhaus- 82-129 255/45R18 A01 K1c K2b
Verbreiterungen
Kia Venga 55-94 225/35R18 K1c K2a K2b K8c T87 A01 A12 A14
YN, -/S, -/G 55-94 225/40R18 K1c K2a K2b K8c A19 A58 Flh
e4*2007/46* S02
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 225/35R18 K1c K2b K41 K46 K56 T83 T87 A01 A12 A14
ED 66-106 225/40R18 K1c K2b K41 K46 K56 A19 B42 Car
e4*2001/116*0121*.; Cpe Flh S02
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW 66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h A01 A12 A14
JD 66-150 235/35R18 K1c K2c K3f K4g K5d K6h K8h A19 A58 Car
e4*2007/46*0496*..; 66-99 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83 Y85 S02
e4*2007/46*0497*.. T87
Kia pro_cee'd 66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h A01 A12 A14
JD 66-150 235/35R18 K1c K2c K3f K4g K5d K6h K8h A19 A58 Y84
e4*2007/46*0496*.. 66-99 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83 S02
T87
Mazda 3 62-110 225/35R18 K1c K2b K42 K44 K46 T83 T87 A01 A12 A14
BK 62-191 225/40R18 K1c K2b K41 K42 K44 K46 A19 B02 Flh
e1*2001/116*0234*.. Lim S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 74-121 225/40R18 K1a K1b K2b K4h K6r A01 A12 A14
BL 74-121 225/45R18 K1a K1b K2b K4h K6r A19 A58 Flh
e11*2001/116* 74-121 235/40R18 K1c K2b K4h K6r Lim V18 S03
0262*10-.. 74-121 245/40R18 K1c K2c K4g K6g K6r
ab Modell 2013
(FIN: -JMZBM...)
Mazda 3 77-111 225/35R18 K1c K2b K6f K6l K8c T83 T87 A01 A12 A14
BL 77-191 225/40R18 K1c K2b K6f K6l K8c T88 T89 A19 Flh Sth
e11*2001/116* 77-191 235/35R18 K1c K2b K6f K6l K8c T86 T90 S02
0262*00-09
(FIN: -JMZBL...)
Mazda 5 81-107 225/40R18 K1c K2b K42 K44 T91 A01 A12 A14
CR1 A19 B02 S02
e13*2001/116*0156*.
Mazda 5 85,106,110 225/40R18 K1c K2b K3i K4h K5d K6f K6h K8m A01 A12 A14
CW, CWE T91 A19 A58 S02
e1*2007/46*0433*..,
e13*2007/46*1731*00
Mazda 6 122,191 235/40R18 K1c K2c K41 K42 K56 Z18 A01 A12 A14
GG/GY; GG1/GY1 88-122 225/35R18 K1c K2c K42 T87 A19 Car Flh
e1*98/14*0188*..; 88-122 235/35R18 K1c K2c K42 K56 T86 T90 Lim V00 V18
e11*2001/116*0203*. 88-122 245/35R18 K1c K2c K42 K44 K56 S02
88-191 225/40R18 K1c K2c K42 K56 T88 T89
Mazda 6 88-136 225/40R18 K1c K2b K42 T88 T89 A01 A12 A14
GH 88-136 225/45R18 K1c K2b K41 K42 A19 A58 Car
e1*2001/116* 88-136 235/40R18 K2c K42 K56 R03 Flh Lim V18
0448*00-13 88-136 245/40R18 K2c K42 K56 R03 S02
Mazda 6 107-141 225/50R18 A01 K6e A12 A14 A19
GJ, GH 107-141 235/45R18 A57 Car Lim
e1*2007/46*1001*.. 107-141 245/45R18 A01 K6e V00 V18 S03
e1*2001/116* 107-141 255/45R18 A01 K1a K1b K2b K5d K6e
0448*14-..
- ab Modell 2013
Mazda CX-5 110-141 225/60R18 A12 A14 A19
KE, GH 110-141 235/55R18 A01 K1c S03
e13*2007/46*1247*..; 110-141 235/60R18 A01 G01 K1c
e1*2001/116* 110-141 245/55R18 A01 K1c K2c
0448*14-.. 110-141 255/50R18 A01 K1c K2c
110-141 255/55R18 A01 K1c K2c K6v
Mazda CX-7 120-191 235/60R18 K1c K2b A01 A12 A14
ER, ERE 120-191 255/55R18 K1c K2a K2b K42 A19 A57 OP0
e11*2001/116*0308*. S02
e13*2007/46*1109*..
Mazda MPV 100 235/45R18 K2b K42 Z16 A01 A12 A14
LW ww. LWD 88-104 235/45R18 G15 K2b K42 A19 S03
e1*98/14*0118*.., 88-104 245/40R18 K1c K2b K42 K66
e1*98/14*0165*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 93, 118 225/35R18 K1c K27 K2c K41 K42 A01 A12 A14
NC1, NC1E A19 S02
e11*2001/116*0202*.
e1*2001/116*0371*..
Mazda RX8 141-170 225/45R18 A12 A14 A19
SE 141-170 245/40R18 V18 S02
e11*2001/116*0199*.
Mazda Tribute 91,110 235/50R18 K1c K2c X67 A01 A12 A14
EP, -/R, EP2, -/R 91,110 235/60R18 G68 K1c K2c A19 B02 KOV
e4*98/14* 91,110 245/50R18 K1c K2c K42 X67 S02
0044, 0052*.., 91,110 255/45R18 K1c K2c X67
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 145,149 235/60R18 X68 A12 A14 A19
EP, -/R, EP2, -/R 91-149 235/50R18 X67 B02 KMV S02
e4*98/14* 91-149 235/60R18 A01 G68 X67
0044, 0052*.., 91-149 245/50R18 A01 K42 X67
e13*2001/116* 91-149 255/45R18 X67
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mazda Xedos 9 105-155 225/40R18 K1a K2b K42 T88 T89 A01 A12 A14
TA 105-155 235/40R18 K1a K2b K42 A19 L05 S02
G517,
e13*95/54*0002*..,
e13*98/14*0002*..
Mitsubishi ASX 85,86,110 225/50R18 K1c K2b A01 A12 A14
GA0 85,86,110 235/45R18 K1c K2b A19 A57 S02
e1*2007/46* 85,86,110 235/50R18 K1c K2b K6a
0368*00-09 85,86,110 245/45R18 K1c K2b K6a
85,86,110 255/45R18 K1c K2c K6b
Mitsubishi Grandis 100-121 225/45R18 K1b T91 T95 A01 A12 A14
NA0W 100-121 235/40R18 K1c K2a K2b K42 T91 T93 T95 A19 S02
e1*2001/116*0269*.. 100-121 235/45R18 K1c K2b K42 T94
Mitsubishi Lancer 80-177 225/40R18 K1c K2b K42 A01 A12 A14
CY0 80-177 235/40R18 K1c K2c K42 A19 A57 Flh
e1*2001/116*0441*.. Lim V00 V18
- Limousine S02
- Sportback
Mitsubishi Outlander I 100-148 225/45R18 A12 A14 A19
CUOW S02
e1*2001/116*0227*..
Mitsubishi Outlander II 103-130 225/55R18 142 A12 A14 A19
CW0, CWB 103-130 235/50R18 A01 K1c K2b 142 S02
e1*2001/116* 103-130 255/45R18 A01 K1c K2b 142
0406*00-14;
0482*00-09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander III 108, 110 225/55R18 A12 A14 A19
CW0 108, 110 235/50R18 T97 A57 KOV S02
e1*2001/116* 108, 110 255/45R18
0406*15-..
- ab Modelljahr 2013
Mitsubishi Outlander III 110 225/55R18 A12 A14 A19
CW0 110 235/50R18 T97 A56 KMV S02
e1*2001/116* 110 255/45R18
0406*19-..
- ab Modelljahr 2013
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 225/55R18 A12 A14 A19
Hybrid 89 235/50R18 T97 A56 KOV S02
CW0
e1*2001/116*
0406*17-..
Peugeot 4007 115,125 225/55R18 142 A12 A14 A19
V*****, V 115,125 235/50R18 A01 K1a K2b 142 S02
e2*2001/116*0357*.. 115,125 255/45R18 A01 K1a K2b 142
Peugeot 4008 84-110 225/50R18 A12 A14 A19
B 84-110 225/55R18 A57 S02
e2*2007/46*0115*.. 84-110 235/50R18
84-110 255/45R18
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 8 von 16
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B42 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 280 mm an Achse1.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 9 von 16
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G53 Ist die Reifengröße 225/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 10 von 16
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 11 von 16
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 12 von 16
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 13 von 16
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
OP0 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit belüfteten Scheibenbremsen an Achse1 (Dmr.= 296 mm).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl
Seite 14 von 16
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

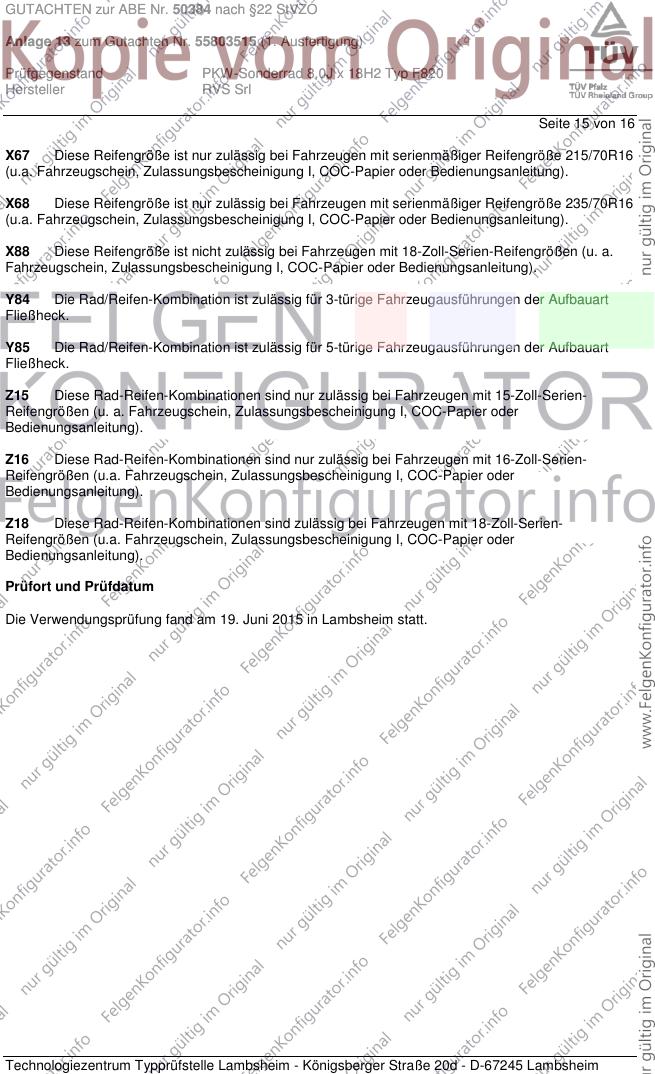

Seite 15 von 16
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Juni 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50384 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55803515 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ F820
Hersteller RVS Srl

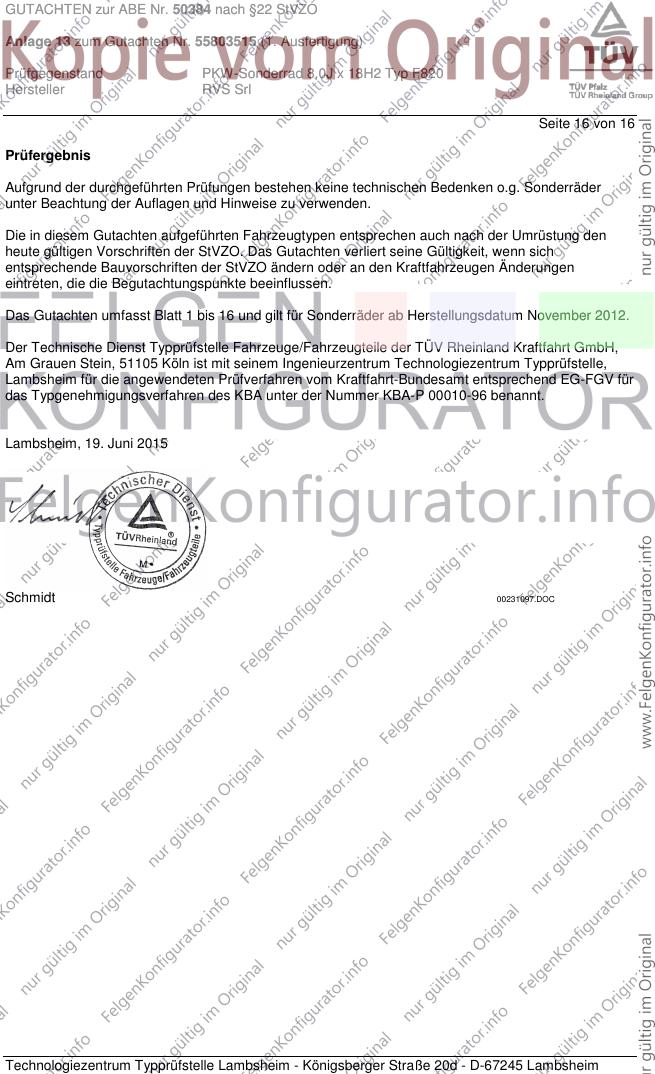

Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum November 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. Juni 2015
Schmidt 00231097.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
