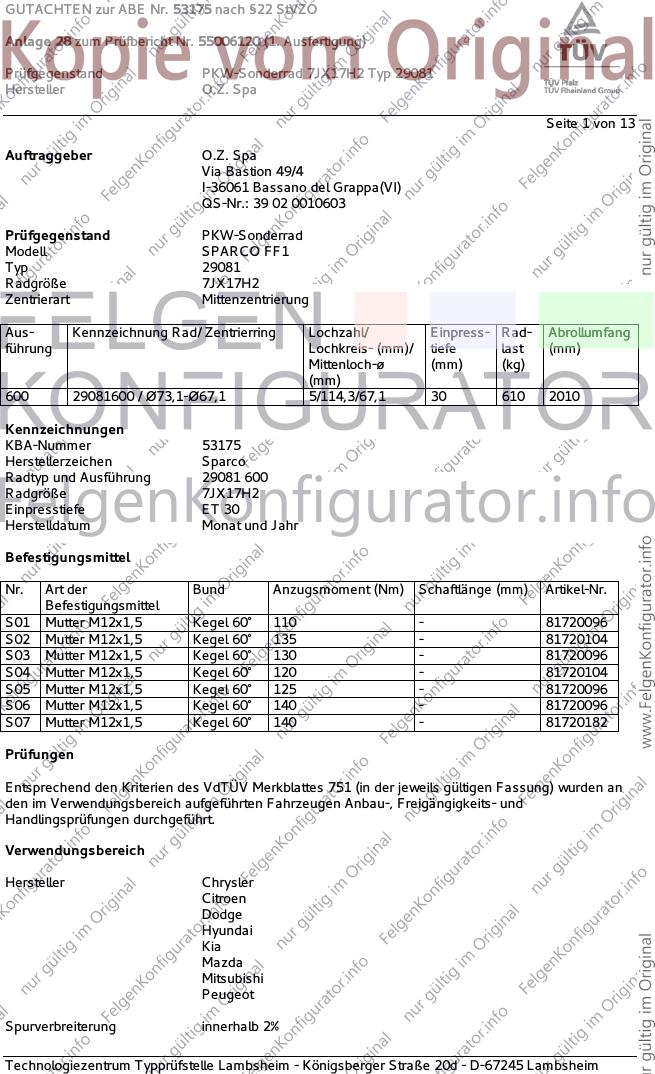

GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa
Seite 1 von 13
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell SPARCO FF1
Typ 29081
Radgröße 7JX17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
600 29081600 / Ø73,1-Ø67,1 5/114,3/67,1 30 610 2010
Kennzeichnungen
KBA-Nummer 53175
Herstellerzeichen Sparco
Radtyp und Ausführung 29081 600
Radgröße 7JX17H2
Einpresstiefe ET 30
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 81720096
S02 Mutter M12x1,5 Kegel 60° 135 - 81720104
S03 Mutter M12x1,5 Kegel 60° 130 - 81720096
S04 Mutter M12x1,5 Kegel 60° 120 - 81720104
S05 Mutter M12x1,5 Kegel 60° 125 - 81720096
S06 Mutter M12x1,5 Kegel 60° 140 - 81720096
S07 Mutter M12x1,5 Kegel 60° 140 - 81720182
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

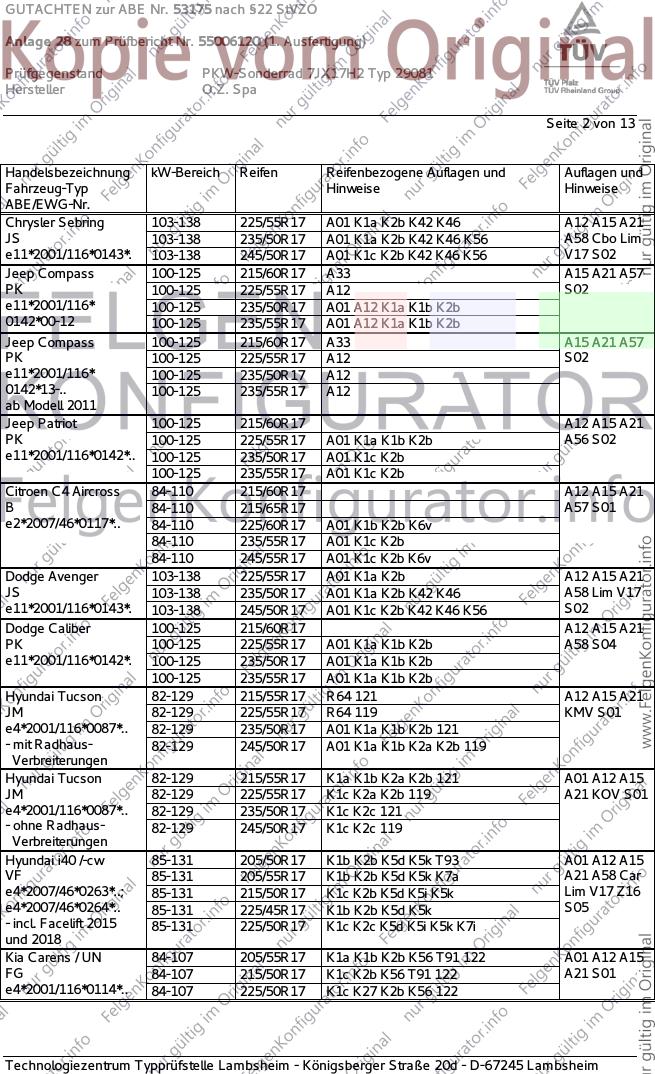

GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 225/55R17 A01 K1a K2b K42 K46 A12 A15 A21
JS 103-138 235/50R17 A01 K1a K2b K42 K46 K56 A58 Cbo Lim
e11*2001/116*0143*. 103-138 245/50R17 A01 K1c K2b K42 K46 K56 V17 S02
Jeep Compass 100-125 215/60R17 A33 A15 A21 A57
PK 100-125 225/55R17 A12 S02
e11*2001/116* 100-125 235/50R17 A01 A12 K1a K1b K2b
0142*00-12 100-125 235/55R17 A01 A12 K1a K1b K2b
Jeep Compass 100-125 215/60R17 A33 A15 A21 A57
PK 100-125 225/55R17 A12 S02
e11*2001/116* 100-125 235/50R17 A12
0142*13-.. 100-125 235/55R17 A12
ab Modell 2011
Jeep Patriot 100-125 215/60R17 A12 A15 A21
PK 100-125 225/55R17 A01 K1a K1b K2b A56 S02
e11*2001/116*0142*.. 100-125 235/50R17 A01 K1c K2b
100-125 235/55R17 A01 K1c K2b
Citroen C4 Aircross 84-110 215/60R17 A12 A15 A21
B 84-110 215/65R17 A57 S01
e2*2007/46*0117*.. 84-110 225/60R17 A01 K1b K2b K6v
84-110 235/55R17 A01 K1c K2b
84-110 245/55R17 A01 K1c K2b K6v
Dodge Avenger 103-138 225/55R17 A01 K1a K2b A12 A15 A21
JS 103-138 235/50R17 A01 K1a K2b K42 K46 A58 Lim V17
e11*2001/116*0143*. 103-138 245/50R17 A01 K1c K2b K42 K46 K56 S02
Dodge Caliber 100-125 215/60R17 A12 A15 A21
PK 100-125 225/55R17 A01 K1a K1b K2b A58 S04
e11*2001/116*0142*. 100-125 235/50R17 A01 K1a K1b K2b
100-125 235/55R17 A01 K1a K1b K2b
Hyundai Tucson 82-129 215/55R17 R64 121 A12 A15 A21
JM 82-129 225/55R17 R64 119 KMV S01
e4*2001/116*0087*.. 82-129 235/50R17 A01 K1a K1b K2b 121
- mit Radhaus- 82-129 245/50R17 A01 K1a K1b K2a K2b 119
Verbreiterungen
Hyundai Tucson 82-129 215/55R17 K1a K1b K2a K2b 121 A01 A12 A15
JM 82-129 225/55R17 K1c K2a K2b 119 A21 KOV S01
e4*2001/116*0087*.. 82-129 235/50R17 K1c K2c 121
- ohne Radhaus- 82-129 245/50R17 K1c K2c 119
Verbreiterungen
Hyundai i40 /-cw 85-131 205/50R17 K1b K2b K5d K5k T93 A01 A12 A15
VF 85-131 205/55R17 K1b K2b K5d K5k K7a A21 A58 Car
e4*2007/46*0263*..; 85-131 215/50R17 K1c K2b K5d K5i K5k Lim V17 Z16
e4*2007/46*0264*.. 85-131 225/45R17 K1b K2b K5d K5k S05
- incl. Facelift 2015 85-131 225/50R17 K1c K2c K5d K5i K5k K7i
und 2018
Kia Carens / UN 84-107 205/55R17 K1a K1b K2b K56 T91 122 A01 A12 A15
FG 84-107 215/50R17 K1c K2b K56 T91 122 A21 S01
e4*2001/116*0114*.. 84-107 225/50R17 K1c K27 K2b K56 122
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

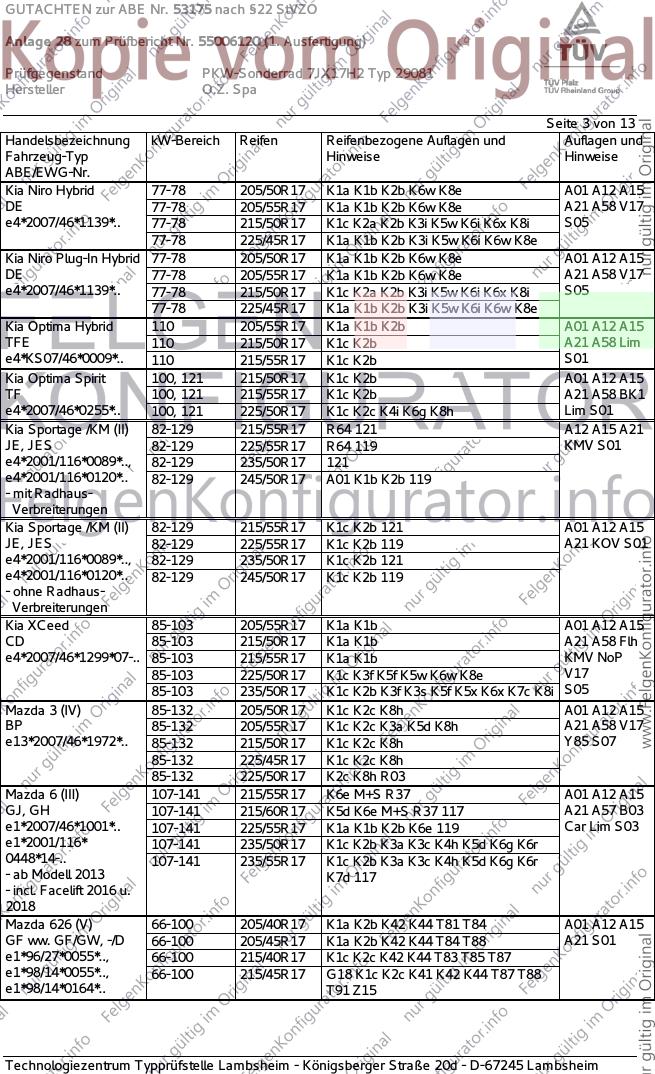

GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Niro Hybrid 77-78 205/50R17 K1a K1b K2b K6w K8e A01 A12 A15
DE 77-78 205/55R17 K1a K1b K2b K6w K8e A21 A58 V17
e4*2007/46*1139*.. 77-78 215/50R17 K1c K2a K2b K3i K5w K6i K6x K8i S05
77-78 225/45R17 K1a K1b K2b K3i K5w K6i K6w K8e
Kia Niro Plug-In Hybrid 77-78 205/50R17 K1a K1b K2b K6w K8e A01 A12 A15
DE 77-78 205/55R17 K1a K1b K2b K6w K8e A21 A58 V17
e4*2007/46*1139*.. 77-78 215/50R17 K1c K2a K2b K3i K5w K6i K6x K8i S05
77-78 225/45R17 K1a K1b K2b K3i K5w K6i K6w K8e
Kia Optima Hybrid 110 205/55R17 K1a K1b K2b A01 A12 A15
TFE 110 215/50R17 K1c K2b A21 A58 Lim
e4*KS07/46*0009*.. 110 215/55R17 K1c K2b S01
Kia Optima Spirit 100, 121 215/50R17 K1c K2b A01 A12 A15
TF 100, 121 215/55R17 K1c K2b A21 A58 BK1
e4*2007/46*0255*.. 100, 121 225/50R17 K1c K2c K4i K6g K8h Lim S01
Kia Sportage /KM (II) 82-129 215/55R17 R64 121 A12 A15 A21
JE, JES 82-129 225/55R17 R64 119 KMV S01
e4*2001/116*0089*.., 82-129 235/50R17 121
e4*2001/116*0120*.. 82-129 245/50R17 A01 K1b K2b 119
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM (II) 82-129 215/55R17 K1c K2b 121 A01 A12 A15
JE, JES 82-129 225/55R17 K1c K2b 119 A21 KOV S01
e4*2001/116*0089*.., 82-129 235/50R17 K1c K2b 121
e4*2001/116*0120*.. 82-129 245/50R17 K1c K2b 119
- ohne Radhaus-
Verbreiterungen
Kia XCeed 85-103 205/55R17 K1a K1b A01 A12 A15
CD 85-103 215/50R17 K1a K1b A21 A58 Flh
e4*2007/46*1299*07-.. 85-103 215/55R17 K1a K1b KMV NoP
85-103 225/50R17 K1c K3f K5f K5w K6w K8e V17
85-103 235/50R17 K1c K2b K3f K3s K5f K5x K6x K7c K8i S05
Mazda 3 (IV) 85-132 205/50R17 K1c K2c K8h A01 A12 A15
BP 85-132 205/55R17 K1c K2c K3a K5d K8h A21 A58 V17
e13*2007/46*1972*.. 85-132 215/50R17 K1c K2c K8h Y85 S07
85-132 225/45R17 K1c K2c K8h
85-132 225/50R17 K2c K8h R03
Mazda 6 (III) 107-141 215/55R17 K6e M+S R37 A01 A12 A15
GJ, GH 107-141 215/60R17 K5d K6e M+S R37 117 A21 A57 B03
e1*2007/46*1001*.. 107-141 225/55R17 K1a K1b K2b K6e 119 Car Lim S03
e1*2001/116* 107-141 235/50R17 K1c K2b K3a K3c K4h K5d K6g K6r
0448*14-.. 107-141 235/55R17 K1c K2b K3a K3c K4h K5d K6g K6r
- ab Modell 2013 K7d 117
- incl. Facelift 2016 u.
2018
Mazda 626 (V) 66-100 205/40R17 K1a K2b K42 K44 T81 T84 A01 A12 A15
GF ww. GF/GW, -/D 66-100 205/45R17 K1a K2b K42 K44 T84 T88 A21 S01
e1*96/27*0055*.., 66-100 215/40R17 K1c K2c K42 K44 T83 T85 T87
e1*98/14*0055*.., 66-100 215/45R17 G18 K1c K2c K41 K42 K44 T87 T88
e1*98/14*0164*.. T91 Z15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

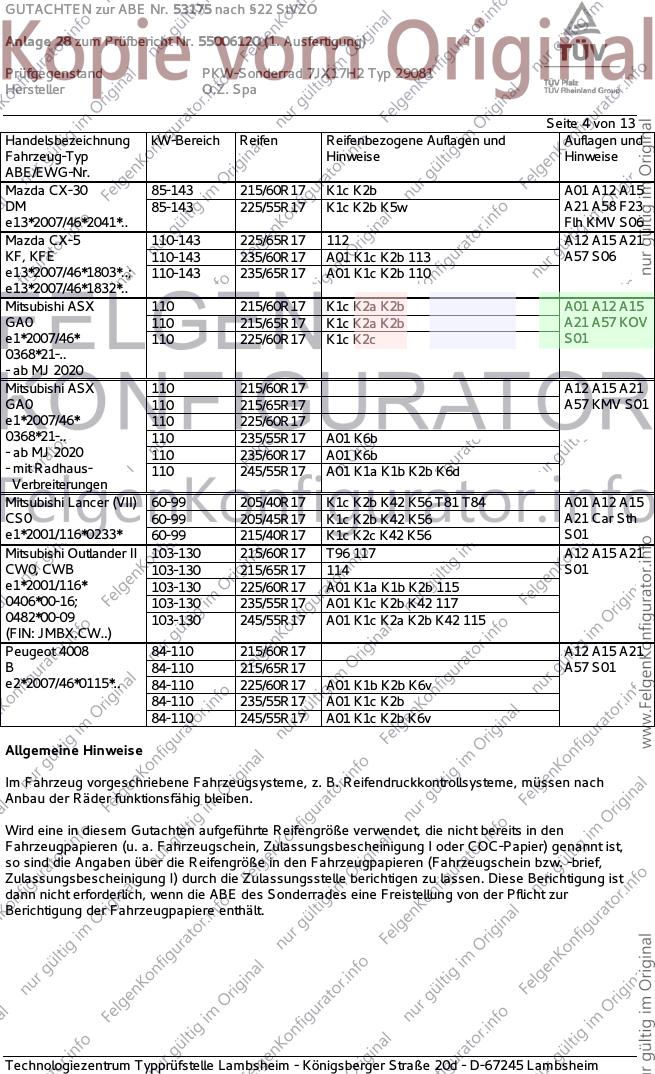

GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-30 85-143 215/60R17 K1c K2b A01 A12 A15
DM 85-143 225/55R17 K1c K2b K5w A21 A58 F23
e13*2007/46*2041*.. Flh KMV S06
Mazda CX-5 110-143 225/65R17 112 A12 A15 A21
KF, KFE 110-143 235/60R17 A01 K1c K2b 113 A57 S06
e13*2007/46*1803*..; 110-143 235/65R17 A01 K1c K2b 110
e13*2007/46*1832*..
Mitsubishi ASX 110 215/60R17 K1c K2a K2b A01 A12 A15
GA0 110 215/65R17 K1c K2a K2b A21 A57 KOV
e1*2007/46* 110 225/60R17 K1c K2c S01
0368*21-..
- ab MJ 2020
Mitsubishi ASX 110 215/60R17 A12 A15 A21
GA0 110 215/65R17 A57 KMV S01
e1*2007/46* 110 225/60R17
0368*21-.. 110 235/55R17 A01 K6b
- ab MJ 2020 110 235/60R17 A01 K6b
- mit Radhaus- 110 245/55R17 A01 K1a K1b K2b K6d
Verbreiterungen
Mitsubishi Lancer (VII) 60-99 205/40R17 K1c K2b K42 K56 T81 T84 A01 A12 A15
CS0 60-99 205/45R17 K1c K2b K42 K56 A21 Car Sth
e1*2001/116*0233* 60-99 215/40R17 K1c K2c K42 K56 S01
Mitsubishi Outlander II 103-130 215/60R17 T96 117 A12 A15 A21
CW0, CWB 103-130 215/65R17 114 S01
e1*2001/116* 103-130 225/60R17 A01 K1a K1b K2b 115
0406*00-16; 103-130 235/55R17 A01 K1c K2b K42 117
0482*00-09 103-130 245/55R17 A01 K1c K2a K2b K42 115
(FIN: JMBX.CW..)
Peugeot 4008 84-110 215/60R17 A12 A15 A21
B 84-110 215/65R17 A57 S01
e2*2007/46*0115*.. 84-110 225/60R17 A01 K1b K2b K6v
84-110 235/55R17 A01 K1c K2b
84-110 245/55R17 A01 K1c K2b K6v
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

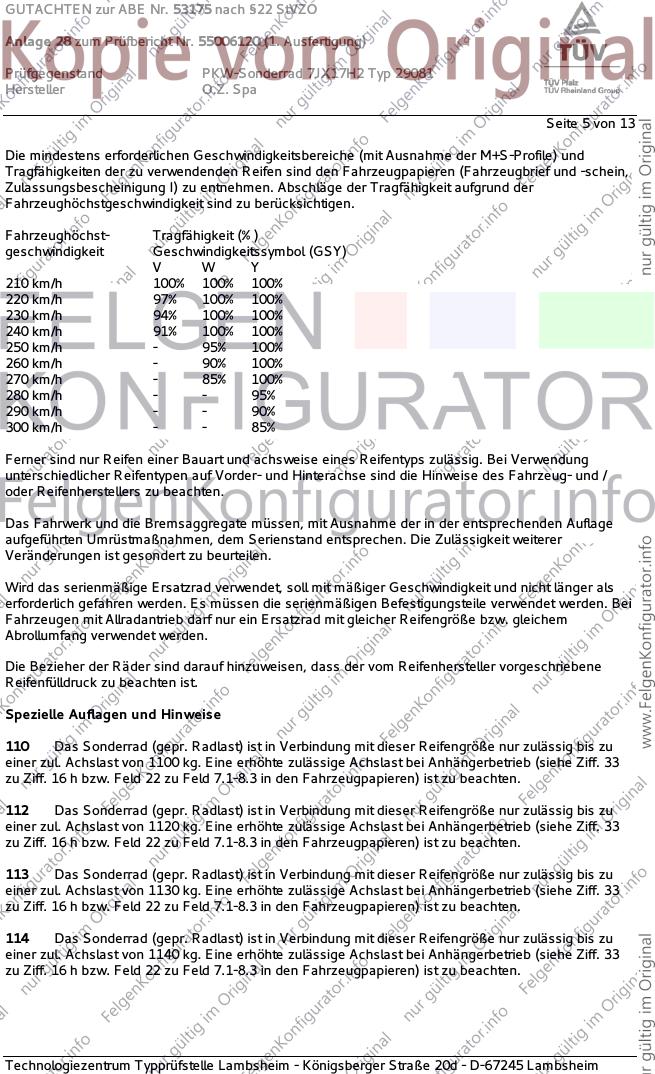

GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa
Seite 5 von 13
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
110 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1100 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
112 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1120 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
113 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1130 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
114 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1140 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa

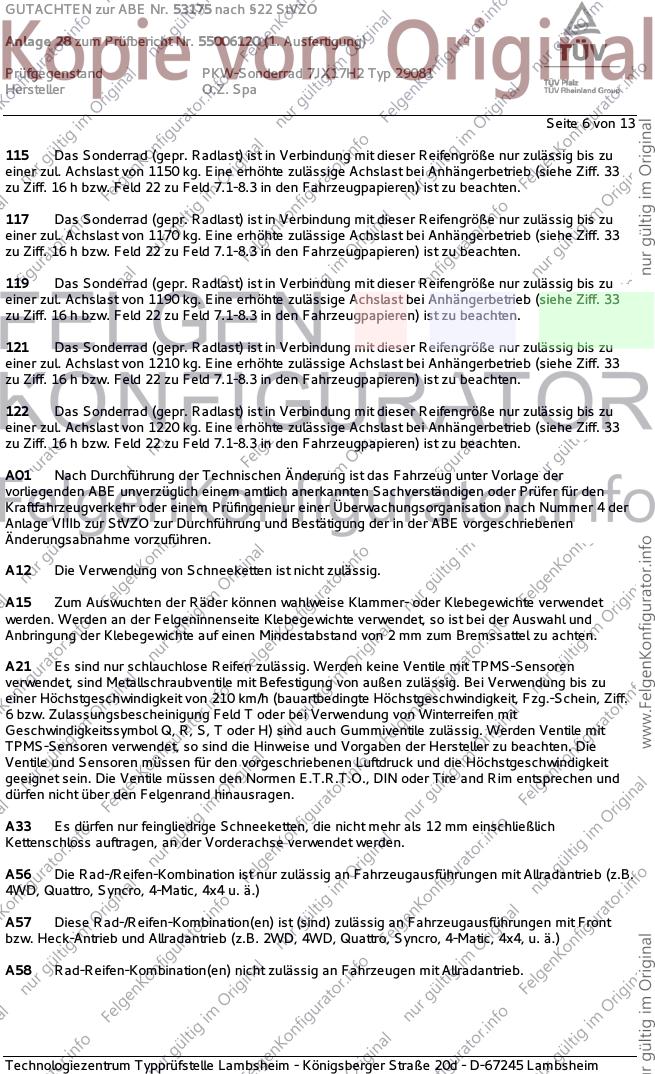

Seite 6 von 13
115 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1150 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
117 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1170 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
119 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1190 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
121 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1210 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa

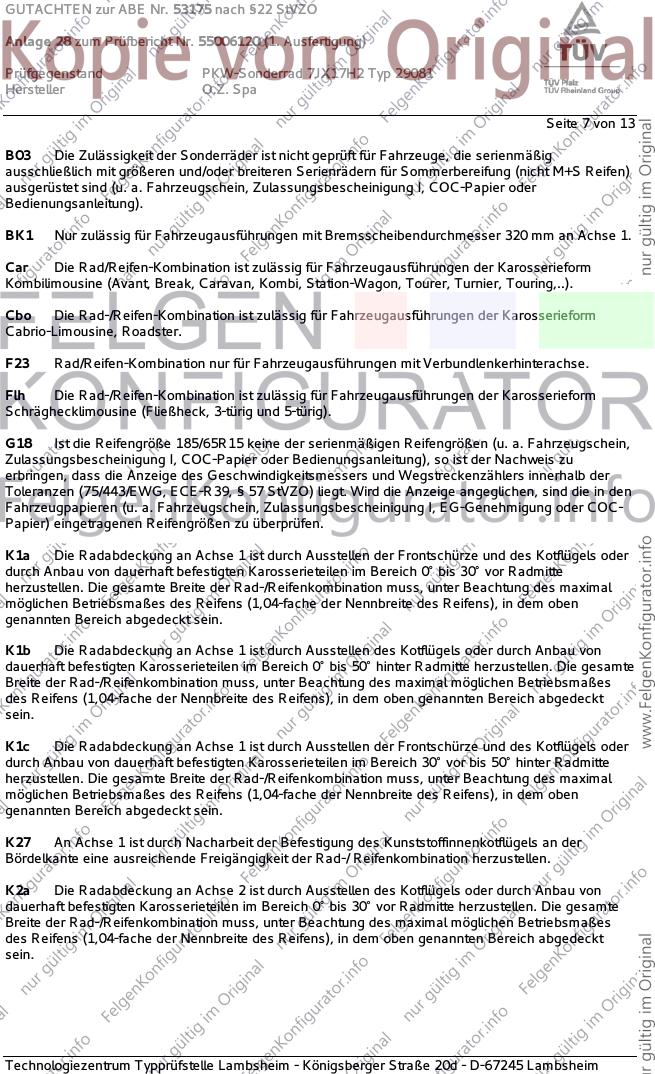

Seite 7 von 13
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BK1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa

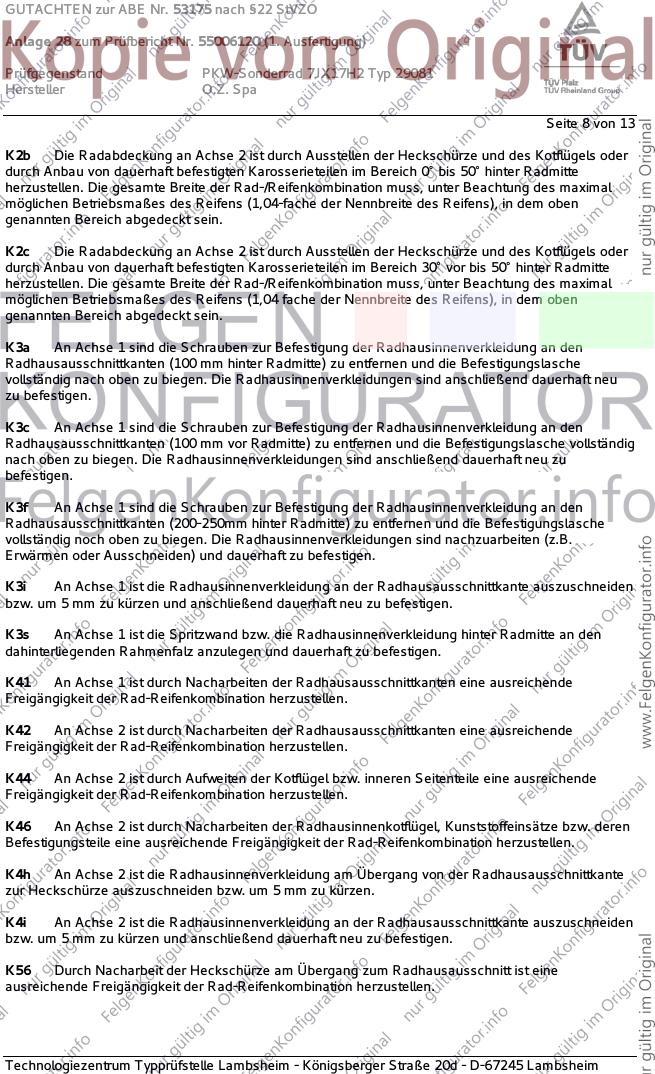

Seite 8 von 13
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa

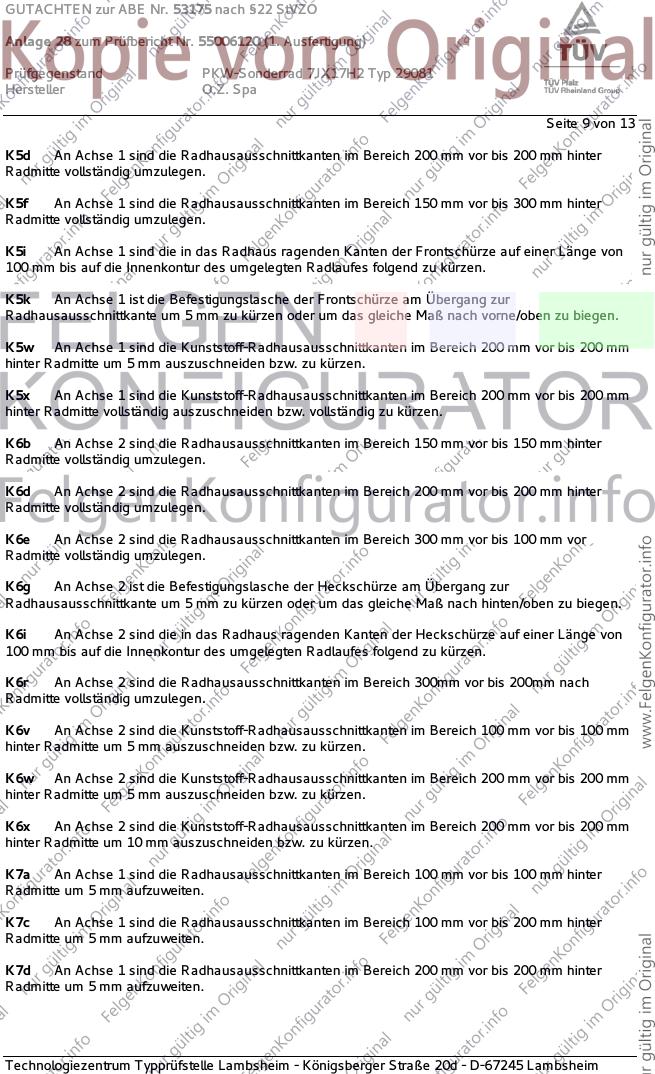

Seite 9 von 13
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa

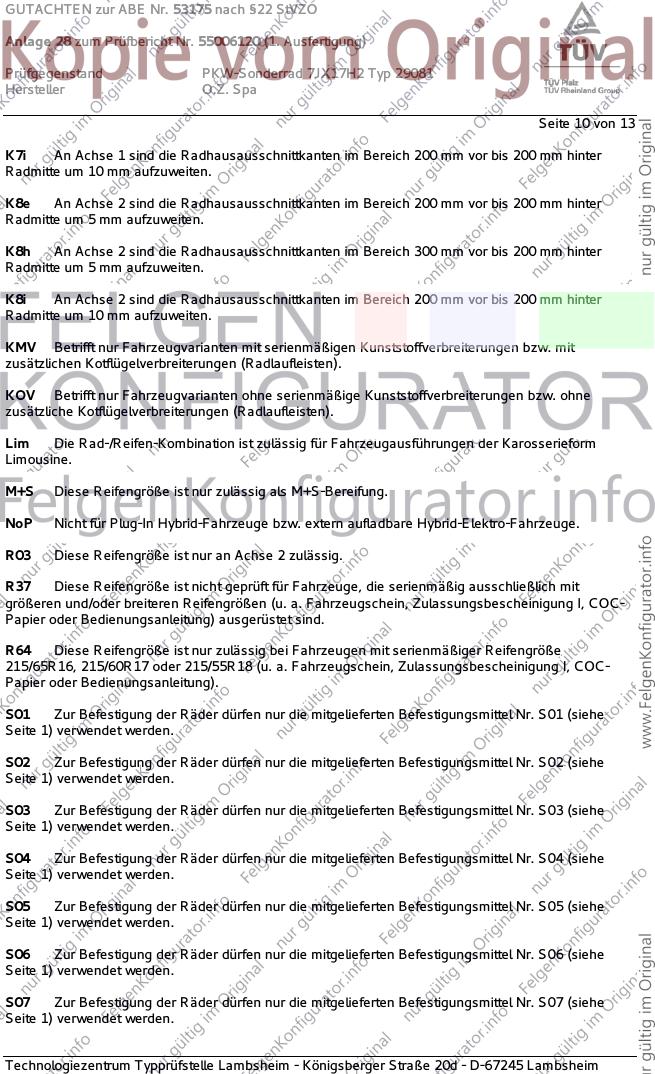

Seite 10 von 13
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa

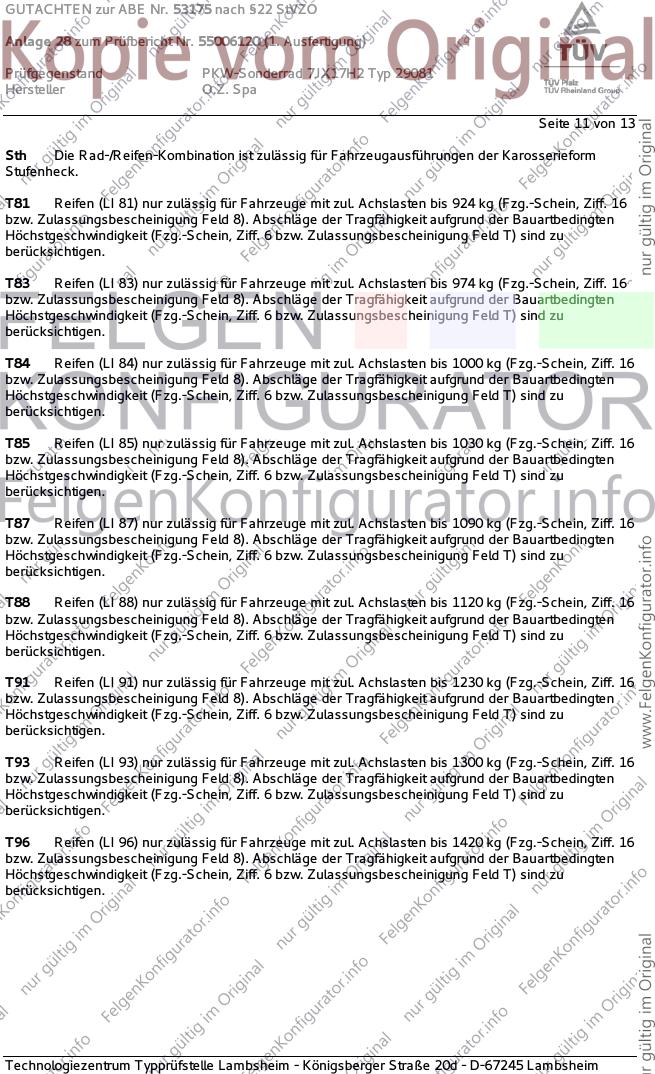

Seite 11 von 13
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa

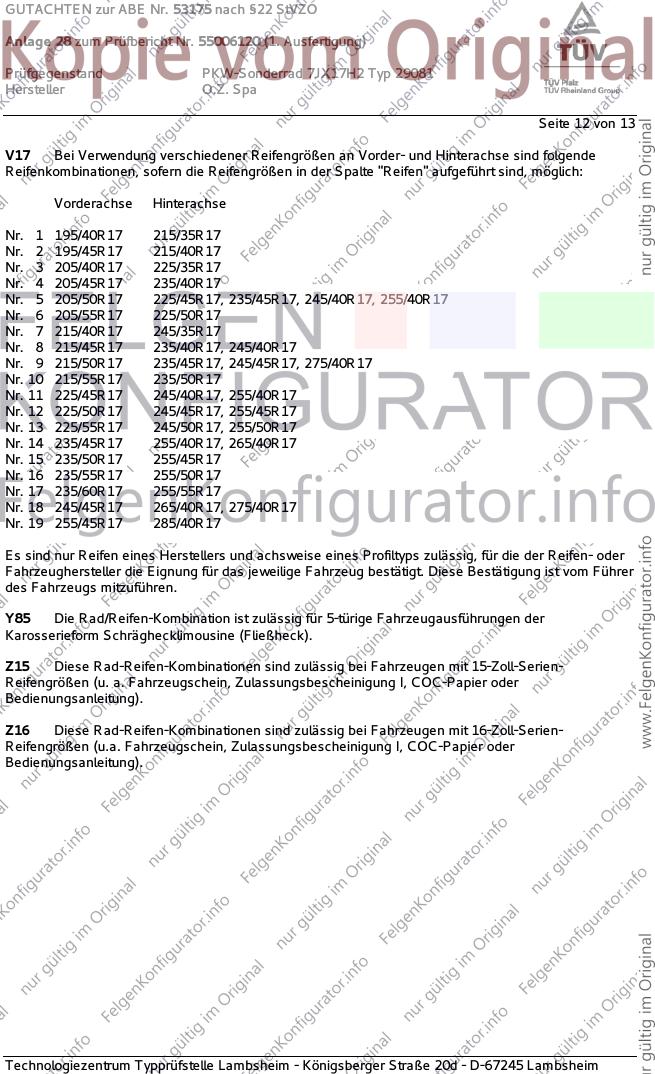

Seite 12 von 13
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53175 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55006120 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ 29081
Hersteller O.Z. Spa

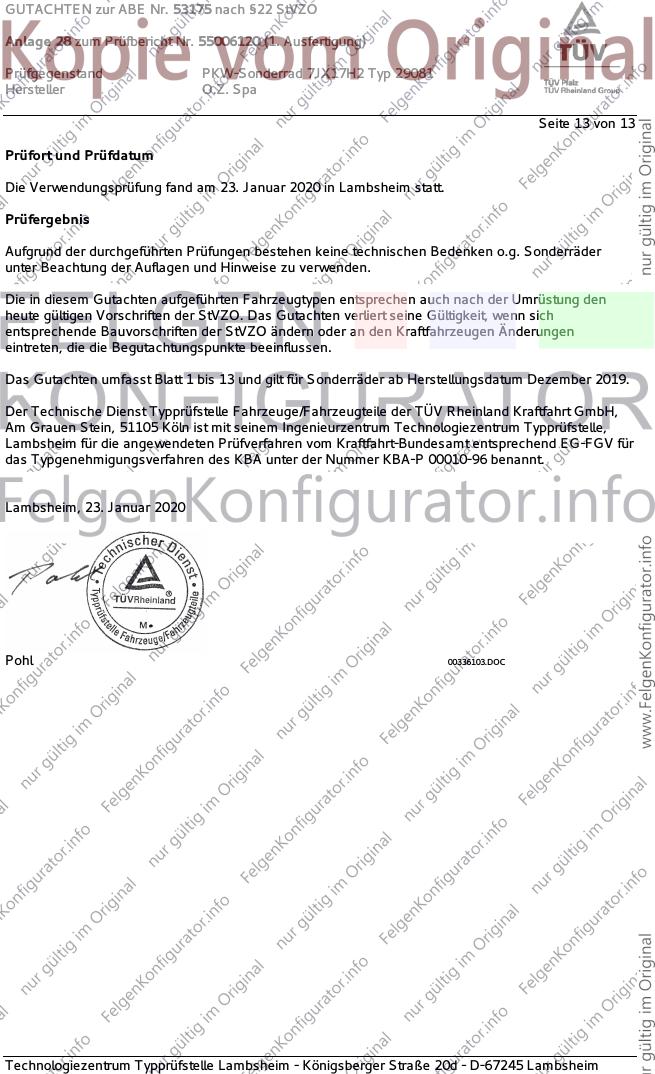

Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Januar 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Dezember 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Januar 2020
Pohl 00336103.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
