Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 49867*02
special wheels for passenger cars 7 J x 18 H2
Nummer der Genehmigung: 49867 Erweiterung Nr.: 02
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
ZH7080
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 49867 Erweiterung Nr.: 02
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Felgengröße
Size of the wheel
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Einpresstiefe
Inset/outset
Typ und die Ausführung
Type and version
§ 22 49867*02
Genehmigungszeichen
Approval identification
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
30.04.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0018-14-WIRD/N2
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 49867 Erweiterung Nr.: 02
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-9
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 49867*02
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 49867 Erweiterung Nr.: 02
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 18.05.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 49867*02
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 1 von 28
Fahrzeughersteller : CHRYSLER (USA), CITROEN, HYUNDAI, HYUNDAI MOTOR (CZ),
HYUNDAI MOTOR EUROPE, KIA, KIA MOTORS (SK), MAZDA,
Mazda Motor Corporation, MITSUBISHI, PEUGEOT
Raddaten:
Radgröße nach Norm : 7 J X 18 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
1143540671/FF ZH7080/FF PCD114.3 Ø67.1-O-Ø76 67,1 Kunststoff 730 2255 05/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : CHRYSLER (USA)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK60; Kit: O3, ww. O4
Anzugsmoment der Befestigungsteile : 135 Nm
§ 22 49867*02
Verkaufsbezeichnung: CALIBER,COMPASS,PATRIOT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PK e11*2001/116*0142*.. 100 - 125 215/55R18 51G Dodge Caliber; Jeep
215/55R18 95 DC8 Compass;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
PK e11*2001/116*0142*.. 100 - 125 215/55R18 95 Jeep Patriot;
235/50R18 97 11A; 24M Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 76O
Verkaufsbezeichnung: SEBRING, AVENGER, FLAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JS e11*2001/116*0143*.. 103 - 138 215/50R18 92 Cabrio; Limousine;
215/55R18 51G Frontantrieb;
225/50R18 95 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 2 von 28
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK60; Kit:O10
Anzugsmoment der Befestigungsteile : 145 Nm
Verkaufsbezeichnung: C-CROSSER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V***** e2*2001/116*0358*.. 115 - 125 225/55R18 98 erhöhtes
Anzugsmoment
235/50R18 97 145 Nm; Allradantrieb;
235/55R18 100 10B; 11B; 11G; 11H;
245/50R18 100 11A; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P; 740
Verkaufsbezeichnung: C4 AIRCROSS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e2*2007/46*0117*.. 84 - 110 215/55R18 95 erhöhtes
Anzugsmoment
225/50R18 95 11A; 27I 145 Nm; Kombi;
225/55R18 51G Allradantrieb;
235/50R18 97 11A; 27I Frontantrieb;
10B; 11B; 11G; 11H;
§ 22 49867*02
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74H; 74P; 740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, HYUNDAI MOTOR (CZ), HYUNDAI MOTOR EUROPE
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : LM
Zubehör : Nabenkappe: MAK60; Kit: O3, ww. O4
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : FD; GDH; JC-HME; FS; MD; TG; FDH; JC; YN; NF; ELH;
GDH-HME
Zubehör : Nabenkappe: MAK60; Kit:O10
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : CM
Zubehör : Nabenkappe: MAK60; Kit:O14
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : FD; FDH
107 Nm für Typ : ELH; FS; GDH; GDH-HME; LM; MD; YN
110 Nm für Typ : CM; JC; JC-HME; NF; TG
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 3 von 28
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 215/35R18 84 11A; 245; 5EA Stufenheck;
215/40R18 89 11A; 245 Frontantrieb;
97 215/40R18 85 11A; 245 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Verkaufsbezeichnung: HYUNDAI GRANDEUR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TG e4*2001/116*0099*.. 110 - 173 225/45R18 95W 10B; 11B; 11G; 11H;
235/50R18 97 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: HYUNDAI SANTA FE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CM e11*2001/116*0270*.. 110 - 145 235/60R18 51G Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: HYUNDAI SONATA
§ 22 49867*02
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NF e11*2001/116*0241*.. 100 - 184 215/50R18 92W Limousine;
225/45R18 91W Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Verkaufsbezeichnung: ix20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC-HME e13*2007/46*1605*.. 57 - 94 205/40R18 86 11A; 21P; 245 Schrägheck 4-türig;
205/45R18 86 11A; 245 Frontantrieb;
215/40R18 89 11A; 21P; 24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; VEH
Verkaufsbezeichnung: IX20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e4*2007/46*0207*.., 57 - 94 205/40R18 86 11A; 21P; 245 Schrägheck 4-türig;
e4*2007/46*0223*.. 205/45R18 86 11A; 245 Frontantrieb;
215/40R18 89 11A; 21P; 24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; VEH
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 4 von 28
Verkaufsbezeichnung: ix35, TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ELH e11*2007/46*0192*.. 85 - 135 225/50R18 95 11A; 24J; 248 auch Facelift 2013;
LM e11*2007/46*0128*.. 225/55R18 98 11A; 24J; 248 Allradantrieb;
235/50R18 97 11A; 24J; 248; 260 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: i30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.., 66 - 100 215/40R18 89 11A; 248 Kombi; Schrägheck; 3-
e11*2007/46*0338*.. türig; 5-türig;
GDH-HME e13*2007/46*1604*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: i30, i30CW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD e11*2001/116*0313*.. 66 - 105 205/45R18 86 11A; 24M; 5EM; 51J Nicht i 30CW (Kombi);
FDH e11*2001/116*0343*.. 215/40R18 89 11A; 22M; 24J; 24M Frontantrieb;
§ 22 49867*02
77 - 105 215/40R18 85 11A; 22M; 24J; 24M; 10B; 11B; 11G; 11H;
5EG 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
FD e11*2001/116*0313*.. 66 - 105 205/45R18 86 11A; 24M; 5EM; 51J i 30CW (Kombi);
FDH e11*2001/116*0343*.. 205/45R18 90 11A; 24M; 51J Frontantrieb;
215/40R18 89 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: VELOSTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FS e11*2007/46*0194*.. 97 - 137 215/35R18 84 11A; 27H Schrägheck;
215/40R18 85 11A; 27H Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 215/40R18 89 11A; 245; 248 Schrägheck;
e4*2007/46*0131*.. Frontantrieb;
YNS e4*2007/46*0261*.., 10B; 11B; 11G; 11H;
e4*2007/46*0262*.. 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 5 von 28
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : AM
Zubehör : Nabenkappe: MAK60; Kit: O10
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : LD
Zubehör : Nabenkappe: MAK60; Kit: O3, ww. O4
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : FG; XM; GE; TF; SL; SLS; QL
Zubehör : Nabenkappe: MAK60; Kit:O10
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : XM FL; UM; XM
Zubehör : Nabenkappe: MAK60; Kit:O14
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : AM
107 Nm für Typ : FG; SL; SLS; XM FL
108 Nm für Typ : TF; UM
110 Nm für Typ : GE; LD
120 Nm für Typ : QL; XM
Verkaufsbezeichnung: CARENS,UN
§ 22 49867*02
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FG e4*2001/116*0114*.. 84 - 107 225/45R18 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: KIA MAGENTIS, MG, OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GE e4*2001/116*0100*.. 100 - 138 215/45R18 89 nur bis
225/45R18 91 e4*2001/116*0100*06;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: KIA OPIRUS,GH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LD e4*2001/116*0075*.. 137 - 149 225/45R18 95W 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TF e4*2007/46*0255*.. 100 - 121 225/45R18 91 Limousine; Stufenheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 6 von 28
Verkaufsbezeichnung: SORENTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UM e4*2007/46*0894*.. 136 - 199 235/60R18 11A; 26P; 27I; 51G Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76O
XM e11*2001/116*0358*.., 110 - 145 235/55R18 100 MPV; Allradantrieb;
e11*2007/46*0141*..
235/60R18 51G Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
XM FL e11*2007/46*0634*.. 110 - 204 235/55R18 100 11A; 245 Kombi; Allradantrieb;
235/60R18 103 11A; 245 10B; 11B; 11G; 11H;
255/55R18 105 11A; 245; 248; 27I 12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74P; 76O; 76T
Verkaufsbezeichnung: SOUL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AM e4*2001/116*0139*.., 85 - 103 215/40R18 89 51J Frontantrieb;
§ 22 49867*02
e4*2007/46*0133*.. 215/45R18 89 51J 10B; 11B; 11G; 11H;
225/45R18 11A; 24J; 248; 51G 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Verkaufsbezeichnung: Sportage
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QL e11*2007/46*3139*.. 85 - 136 215/55R18 95 Allradantrieb;
QLE e11*2007/46*3144*.. 215/60R18 98 Frontantrieb;
225/55R18 98 11A; 248 10B; 11B; 11G; 11H;
235/50R18 97 11A; 24J; 24M 12A; 51A; 71C; 71K;
235/55R18 100 11A; 24J; 24M; 26P; 721; 725; 73C; 74A;
27I 74P
245/50R18 100 11A; 24J; 24M; 26N;
26P; 27I
Verkaufsbezeichnung: SPORTAGE,SL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SL e11*2007/46*0166*.. 100 - 135 215/55R18 95 51J Allradantrieb;
225/50R18 95 51J 10B; 11B; 11G; 11H;
225/55R18 98 51J 12K; 51A; 573; 71K;
235/50R18 97 721; 725; 729; 73C;
235/55R18 51G 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 7 von 28

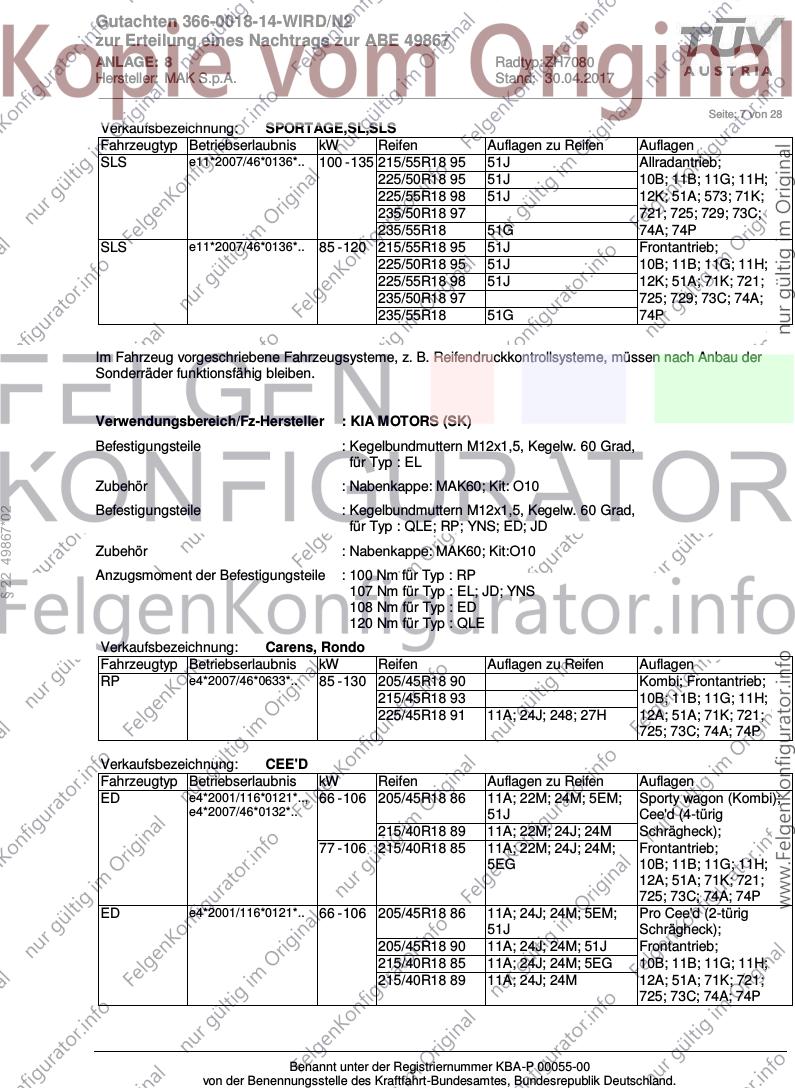

Verkaufsbezeichnung: SPORTAGE,SL,SLS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SLS e11*2007/46*0136*.. 100 - 135 215/55R18 95 51J Allradantrieb;
225/50R18 95 51J 10B; 11B; 11G; 11H;
225/55R18 98 51J 12K; 51A; 573; 71K;
235/50R18 97 721; 725; 729; 73C;
235/55R18 51G 74A; 74P
SLS e11*2007/46*0136*.. 85 - 120 215/55R18 95 51J Frontantrieb;
225/50R18 95 51J 10B; 11B; 11G; 11H;
225/55R18 98 51J 12K; 51A; 71K; 721;
235/50R18 97 725; 729; 73C; 74A;
235/55R18 51G 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : KIA MOTORS (SK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : EL
Zubehör : Nabenkappe: MAK60; Kit: O10
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
§ 22 49867*02
für Typ : QLE; RP; YNS; ED; JD
Zubehör : Nabenkappe: MAK60; Kit:O10
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : RP
107 Nm für Typ : EL; JD; YNS
108 Nm für Typ : ED
120 Nm für Typ : QLE

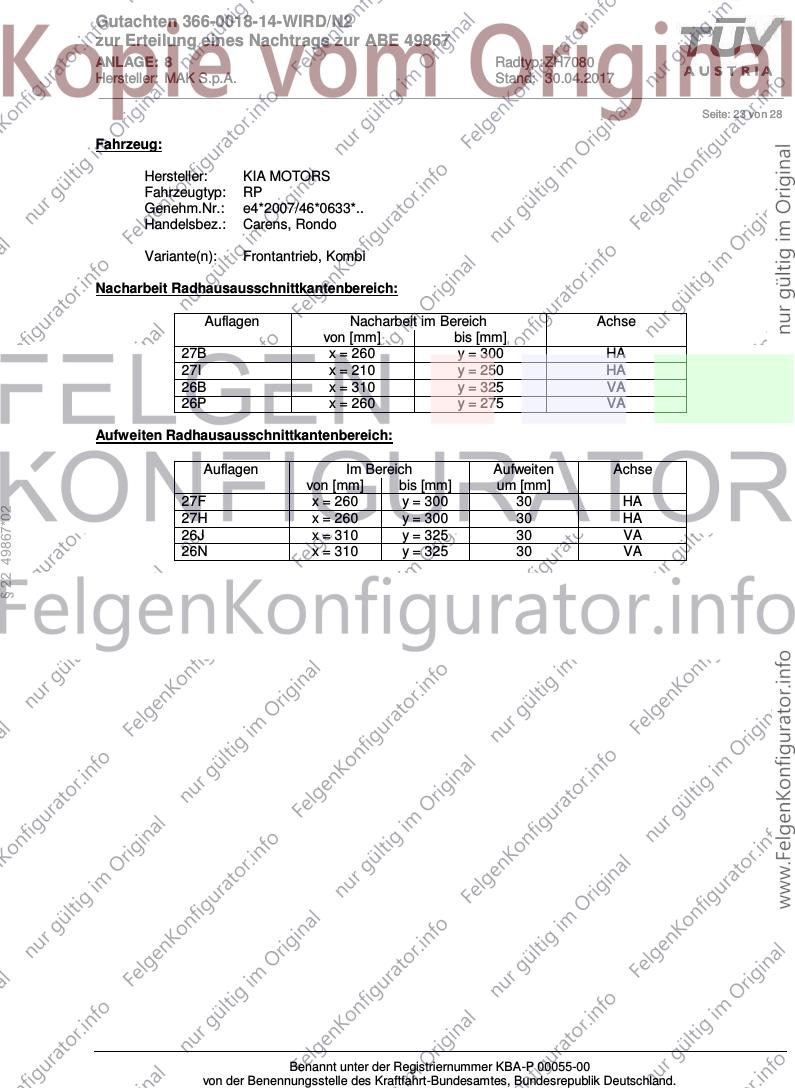

Verkaufsbezeichnung: Carens, Rondo
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RP e4*2007/46*0633*.. 85 - 130 205/45R18 90 Kombi; Frontantrieb;
215/45R18 93 10B; 11B; 11G; 11H;
225/45R18 91 11A; 24J; 248; 27H 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.., 66 - 106 205/45R18 86 11A; 22M; 24M; 5EM; Sporty wagon (Kombi);
e4*2007/46*0132*.. 51J Cee'd (4-türig
215/40R18 89 11A; 22M; 24J; 24M Schrägheck);
77 - 106 215/40R18 85 11A; 22M; 24J; 24M; Frontantrieb;
5EG 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
ED e4*2001/116*0121*.. 66 - 106 205/45R18 86 11A; 24J; 24M; 5EM; Pro Cee'd (2-türig
51J Schrägheck);
205/45R18 90 11A; 24J; 24M; 51J Frontantrieb;
215/40R18 85 11A; 24J; 24M; 5EG 10B; 11B; 11G; 11H;
215/40R18 89 11A; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 8 von 28

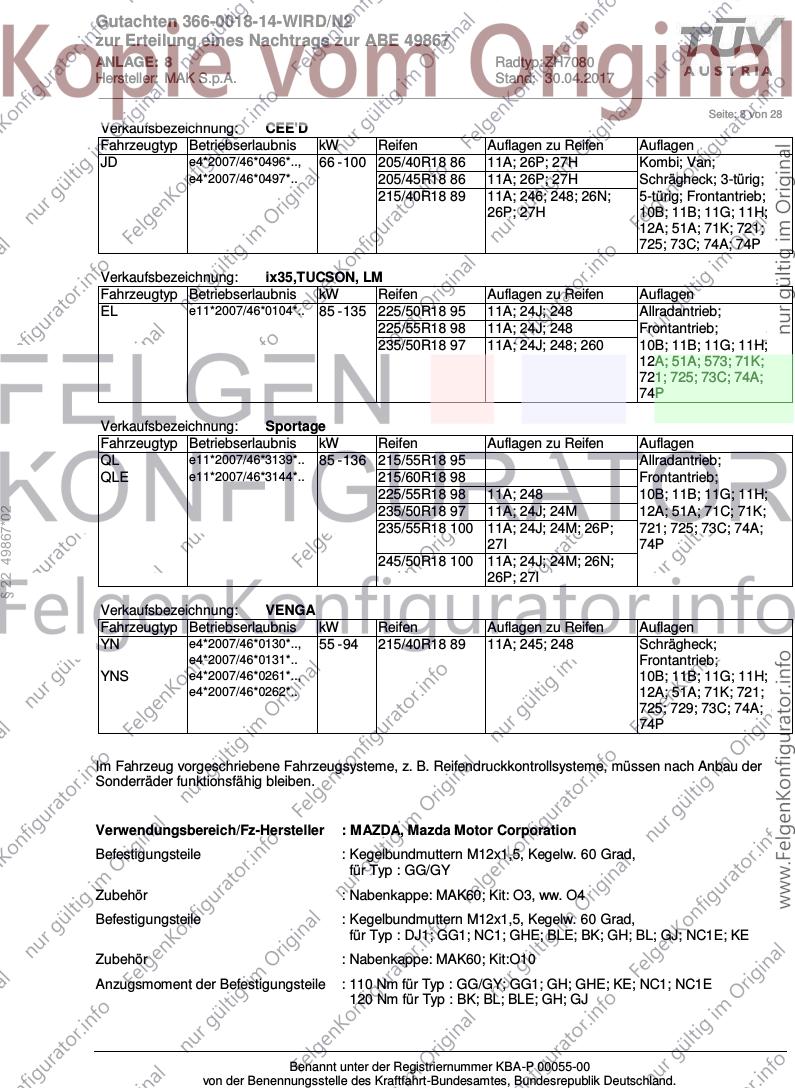

Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JD e4*2007/46*0496*.., 66 - 100 205/40R18 86 11A; 26P; 27H Kombi; Van;
e4*2007/46*0497*.. 205/45R18 86 11A; 26P; 27H Schrägheck; 3-türig;
215/40R18 89 11A; 246; 248; 26N; 5-türig; Frontantrieb;
26P; 27H 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: ix35,TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EL e11*2007/46*0104*.. 85 - 135 225/50R18 95 11A; 24J; 248 Allradantrieb;
225/55R18 98 11A; 24J; 248 Frontantrieb;
235/50R18 97 11A; 24J; 248; 260 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: Sportage
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QL e11*2007/46*3139*.. 85 - 136 215/55R18 95 Allradantrieb;
QLE e11*2007/46*3144*.. 215/60R18 98 Frontantrieb;
225/55R18 98 11A; 248 10B; 11B; 11G; 11H;
235/50R18 97 11A; 24J; 24M 12A; 51A; 71C; 71K;
§ 22 49867*02
235/55R18 100 11A; 24J; 24M; 26P; 721; 725; 73C; 74A;
27I 74P
245/50R18 100 11A; 24J; 24M; 26N;
26P; 27I
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 215/40R18 89 11A; 245; 248 Schrägheck;
e4*2007/46*0131*.. Frontantrieb;
YNS e4*2007/46*0261*.., 10B; 11B; 11G; 11H;
e4*2007/46*0262*.. 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MAZDA, Mazda Motor Corporation
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : GG/GY
Zubehör : Nabenkappe: MAK60; Kit: O3, ww. O4
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DJ1; GG1; NC1; GHE; BLE; BK; GH; BL; GJ; NC1E; KE
Zubehör : Nabenkappe: MAK60; Kit:O10
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : GG/GY; GG1; GH; GHE; KE; NC1; NC1E
120 Nm für Typ : BK; BL; BLE; GH; GJ
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 9 von 28

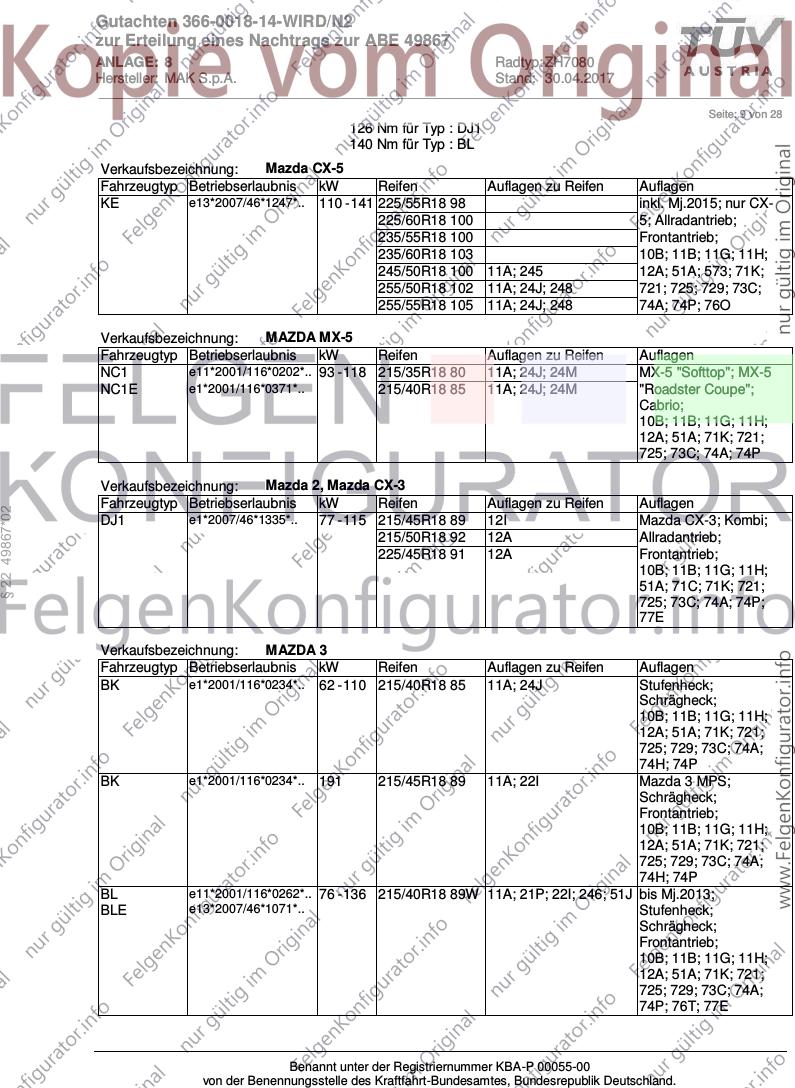

126 Nm für Typ : DJ1
140 Nm für Typ : BL
Verkaufsbezeichnung: Mazda CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KE e13*2007/46*1247*.. 110 - 141 225/55R18 98 inkl. Mj.2015; nur CX-
225/60R18 100 5; Allradantrieb;
235/55R18 100 Frontantrieb;
235/60R18 103 10B; 11B; 11G; 11H;
245/50R18 100 11A; 245 12A; 51A; 573; 71K;
255/50R18 102 11A; 24J; 248 721; 725; 729; 73C;
255/55R18 105 11A; 24J; 248 74A; 74P; 76O
Verkaufsbezeichnung: MAZDA MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NC1 e11*2001/116*0202*.. 93 - 118 215/35R18 80 11A; 24J; 24M MX-5 "Softtop"; MX-5
NC1E e1*2001/116*0371*.. 215/40R18 85 11A; 24J; 24M "Roadster Coupe";
Cabrio;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: Mazda 2, Mazda CX-3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 49867*02
DJ1 e1*2007/46*1335*.. 77 - 115 215/45R18 89 12I Mazda CX-3; Kombi;
215/50R18 92 12A Allradantrieb;
225/45R18 91 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
77E
Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu ReifenAuflagen
BK e1*2001/116*0234*.. 62 - 110 215/40R18 85 11A; 24J Stufenheck;
Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 74P
BK e1*2001/116*0234*.. 191 215/45R18 89 11A; 22I Mazda 3 MPS;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 74P
BL e11*2001/116*0262*.. 76 - 136 215/40R18 89W 11A; 21P; 22I; 246; 51J bis Mj.2013;
BLE e13*2007/46*1071*.. Stufenheck;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 76T; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 10 von 28

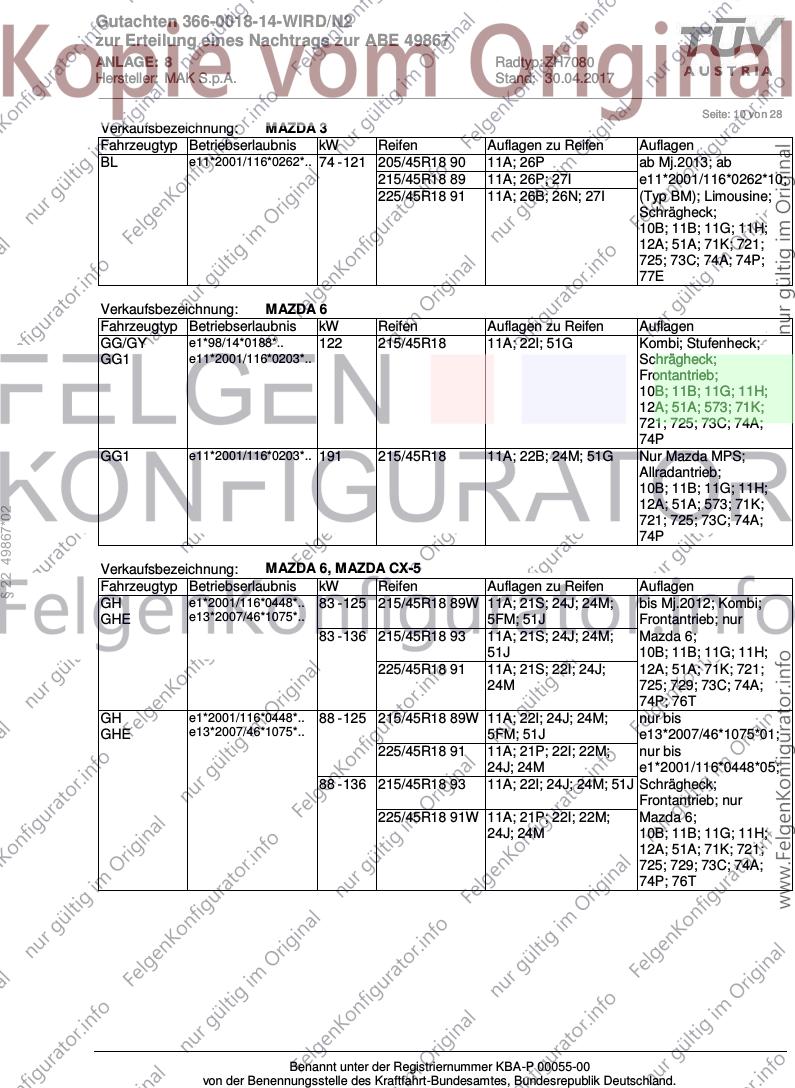

Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BL e11*2001/116*0262*.. 74 - 121 205/45R18 90 11A; 26P ab Mj.2013; ab
215/45R18 89 11A; 26P; 27I e11*2001/116*0262*10;
225/45R18 91 11A; 26B; 26N; 27I (Typ BM); Limousine;
Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
77E
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GG/GY e1*98/14*0188*.. 122 215/45R18 11A; 22I; 51G Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74P
GG1 e11*2001/116*0203*.. 191 215/45R18 11A; 22B; 24M; 51G Nur Mazda MPS;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
§ 22 49867*02
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 83 - 125 215/45R18 89W 11A; 21S; 24J; 24M;bis Mj.2012; Kombi;
GHE e13*2007/46*1075*.. 5FM; 51J Frontantrieb; nur
83 - 136 215/45R18 93 11A; 21S; 24J; 24M;Mazda 6;
51J 10B; 11B; 11G; 11H;
225/45R18 91 11A; 21S; 22I; 24J;12A; 51A; 71K; 721;
24M 725; 729; 73C; 74A;
74P; 76T
GH e1*2001/116*0448*.. 88 - 125 215/45R18 89W 11A; 22I; 24J; 24M; nur bis
GHE e13*2007/46*1075*.. 5FM; 51J e13*2007/46*1075*01;
225/45R18 91 11A; 21P; 22I; 22M; nur bis
24J; 24M e1*2001/116*0448*05;
88 - 136 215/45R18 93 11A; 22I; 24J; 24M; 51J Schrägheck;
Frontantrieb; nur
225/45R18 91W 11A; 21P; 22I; 22M; Mazda 6;
24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 76T
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 11 von 28

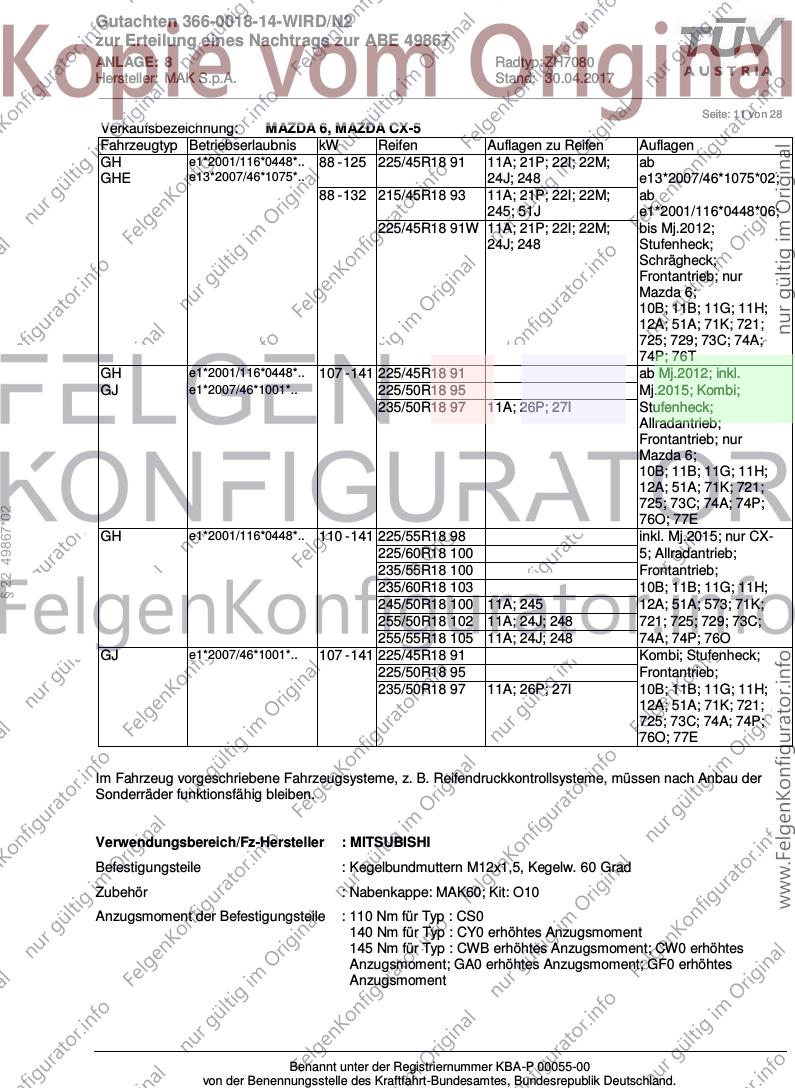

Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 88 - 125 225/45R18 91 11A; 21P; 22I; 22M; ab
GHE e13*2007/46*1075*.. 24J; 248 e13*2007/46*1075*02;
88 - 132 215/45R18 93 11A; 21P; 22I; 22M; ab
245; 51J e1*2001/116*0448*06;
225/45R18 91W 11A; 21P; 22I; 22M; bis Mj.2012;
24J; 248 Stufenheck;
Schrägheck;
Frontantrieb; nur
Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 76T
GH e1*2001/116*0448*.. 107 - 141 225/45R18 91 ab Mj.2012; inkl.
GJ e1*2007/46*1001*.. 225/50R18 95 Mj.2015; Kombi;
235/50R18 97 11A; 26P; 27I Stufenheck;
Allradantrieb;
Frontantrieb; nur
Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
§ 22 49867*02
76O; 77E
GH e1*2001/116*0448*.. 110 - 141 225/55R18 98 inkl. Mj.2015; nur CX-
225/60R18 100 5; Allradantrieb;
235/55R18 100 Frontantrieb;
235/60R18 103 10B; 11B; 11G; 11H;
245/50R18 100 11A; 245 12A; 51A; 573; 71K;
255/50R18 102 11A; 24J; 248 721; 725; 729; 73C;
255/55R18 105 11A; 24J; 248 74A; 74P; 76O
GJ e1*2007/46*1001*.. 107 - 141 225/45R18 91 Kombi; Stufenheck;
225/50R18 95 Frontantrieb;
235/50R18 97 11A; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
76O; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MITSUBISHI
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK60; Kit: O10
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : CS0
140 Nm für Typ : CY0 erhöhtes Anzugsmoment
145 Nm für Typ : CWB erhöhtes Anzugsmoment; CW0 erhöhtes
Anzugsmoment; GA0 erhöhtes Anzugsmoment; GF0 erhöhtes
Anzugsmoment
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 12 von 28

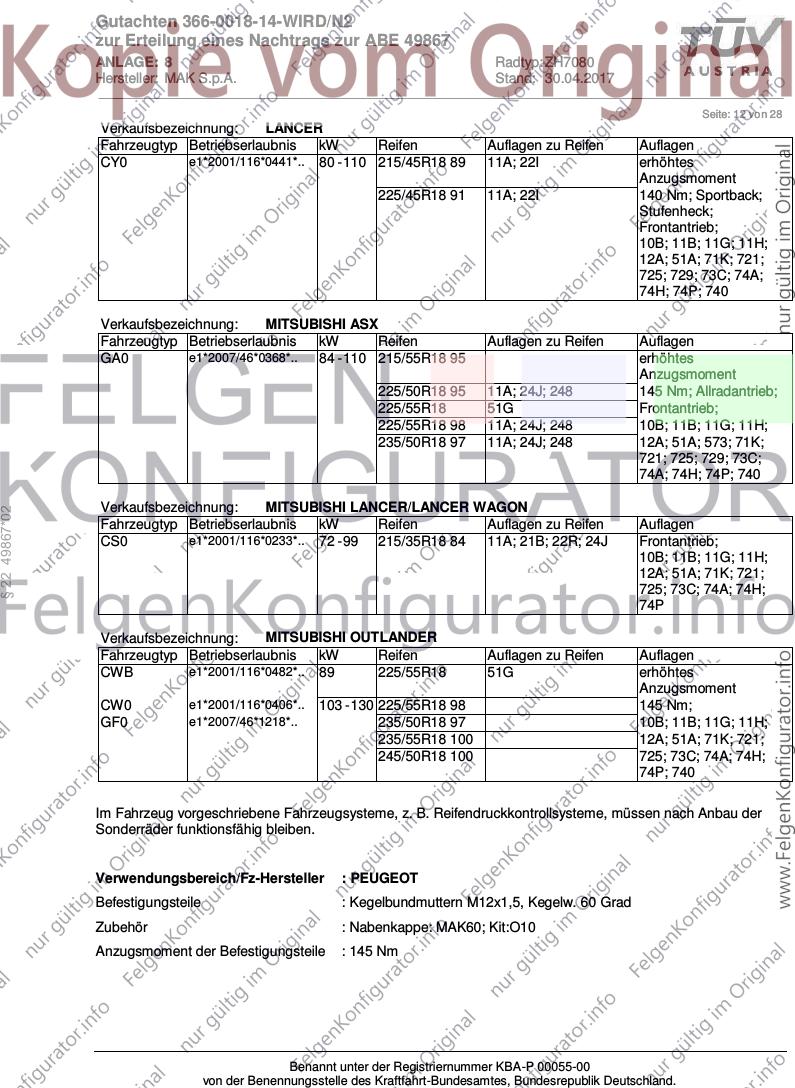

Verkaufsbezeichnung: LANCER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CY0 e1*2001/116*0441*.. 80 - 110 215/45R18 89 11A; 22I erhöhtes
Anzugsmoment
225/45R18 91 11A; 22I 140 Nm; Sportback;
Stufenheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 74P; 740
Verkaufsbezeichnung: MITSUBISHI ASX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA0 e1*2007/46*0368*.. 84 - 110 215/55R18 95 erhöhtes
Anzugsmoment
225/50R18 95 11A; 24J; 248 145 Nm; Allradantrieb;
225/55R18 51G Frontantrieb;
225/55R18 98 11A; 24J; 248 10B; 11B; 11G; 11H;
235/50R18 97 11A; 24J; 248 12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74H; 74P; 740
Verkaufsbezeichnung: MITSUBISHI LANCER/LANCER WAGON
§ 22 49867*02
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CS0 e1*2001/116*0233*.. 72 - 99 215/35R18 84 11A; 21B; 22R; 24J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P
Verkaufsbezeichnung: MITSUBISHI OUTLANDER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CWB e1*2001/116*0482*.. 89 225/55R18 51G erhöhtes
Anzugsmoment
CW0 e1*2001/116*0406*.. 103 - 130 225/55R18 98 145 Nm;
GF0 e1*2007/46*1218*.. 235/50R18 97 10B; 11B; 11G; 11H;
235/55R18 100 12A; 51A; 71K; 721;
245/50R18 100 725; 73C; 74A; 74H;
74P; 740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK60; Kit:O10
Anzugsmoment der Befestigungsteile : 145 Nm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 13 von 28

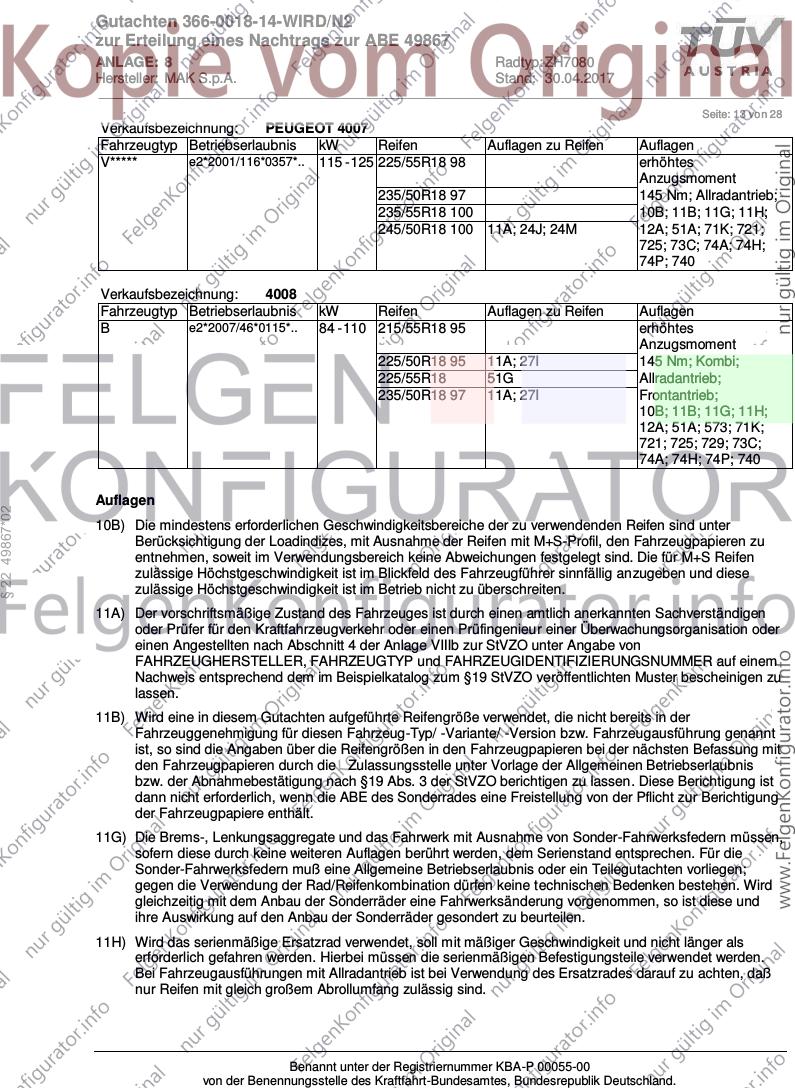

Verkaufsbezeichnung: PEUGEOT 4007
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V***** e2*2001/116*0357*.. 115 - 125 225/55R18 98 erhöhtes
Anzugsmoment
235/50R18 97 145 Nm; Allradantrieb;
235/55R18 100 10B; 11B; 11G; 11H;
245/50R18 100 11A; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
74P; 740
Verkaufsbezeichnung: 4008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e2*2007/46*0115*.. 84 - 110 215/55R18 95 erhöhtes
Anzugsmoment
225/50R18 95 11A; 27I 145 Nm; Kombi;
225/55R18 51G Allradantrieb;
235/50R18 97 11A; 27I Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74H; 74P; 740
Auflagen
§ 22 49867*02
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 14 von 28

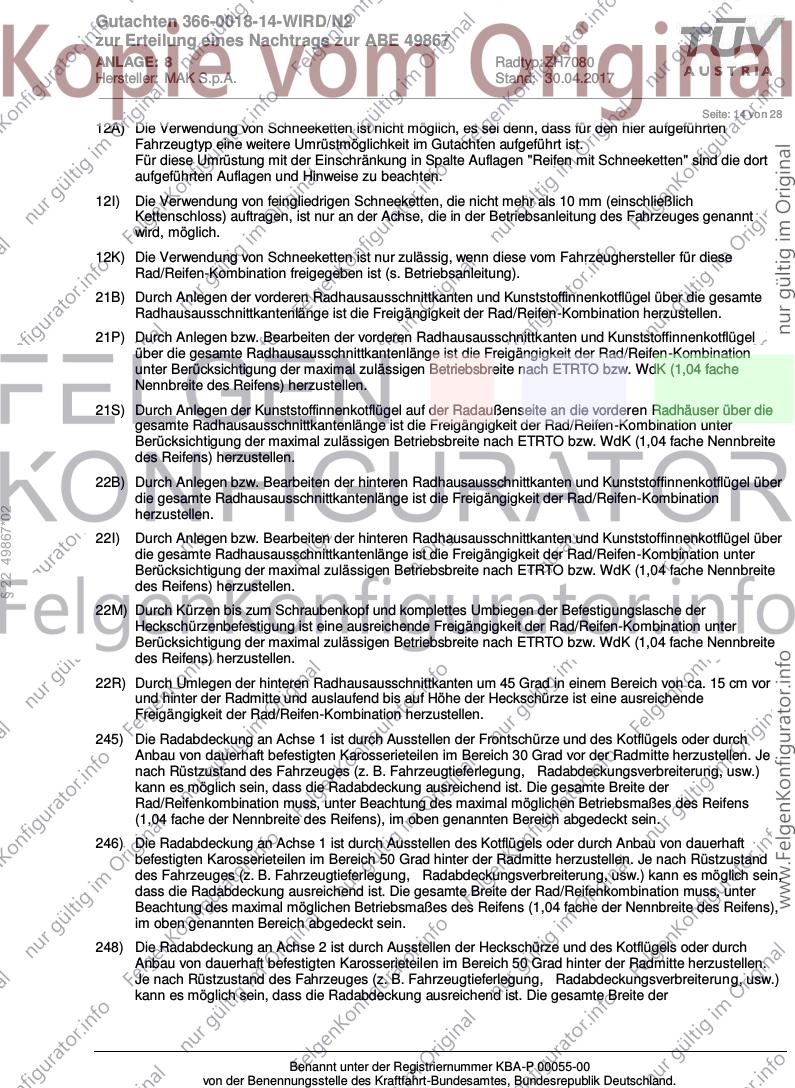

12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
§ 22 49867*02
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22R) Durch Umlegen der hinteren Radhausausschnittkanten um 45 Grad in einem Bereich von ca. 15 cm vor
und hinter der Radmitte und auslaufend bis auf Höhe der Heckschürze ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 15 von 28

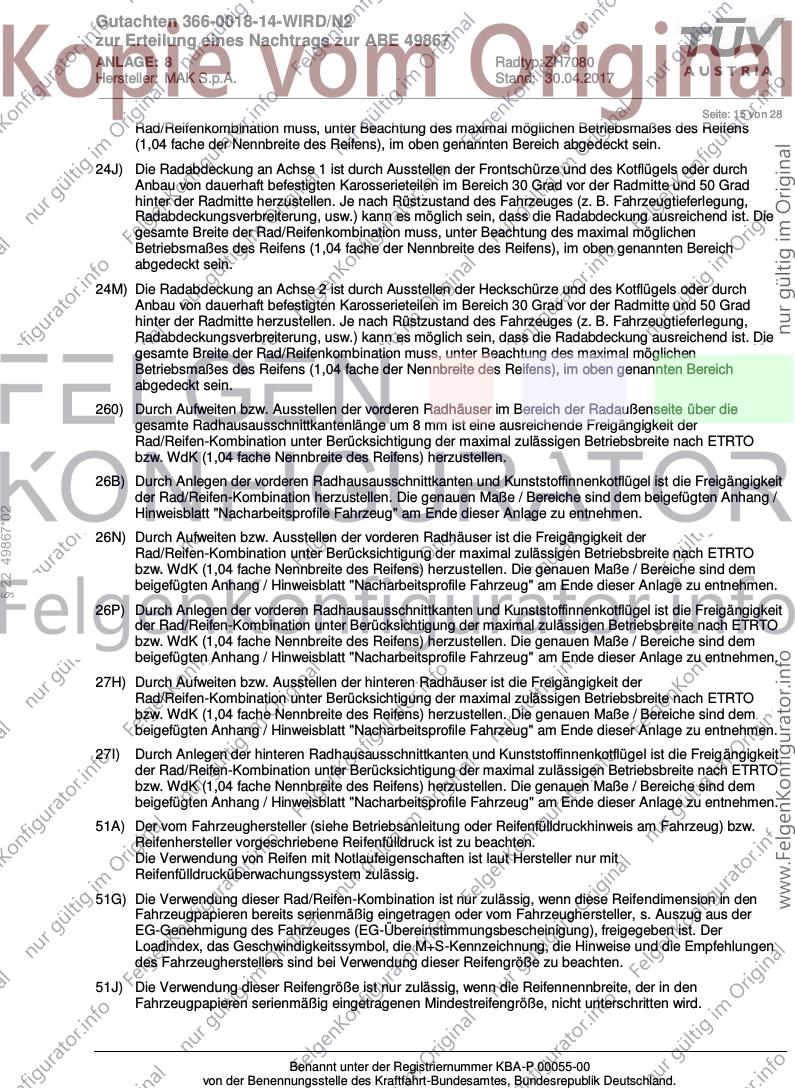

Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
§ 22 49867*02
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 16 von 28

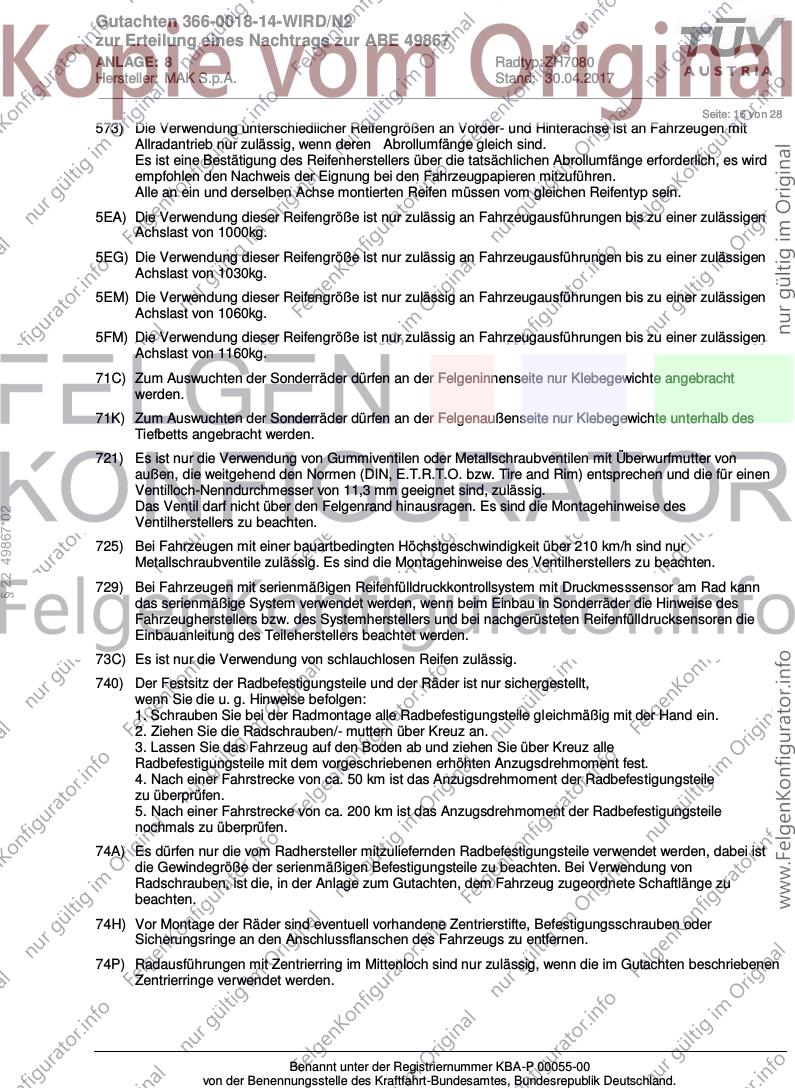

573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5EM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1060kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
§ 22 49867*02
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 17 von 28

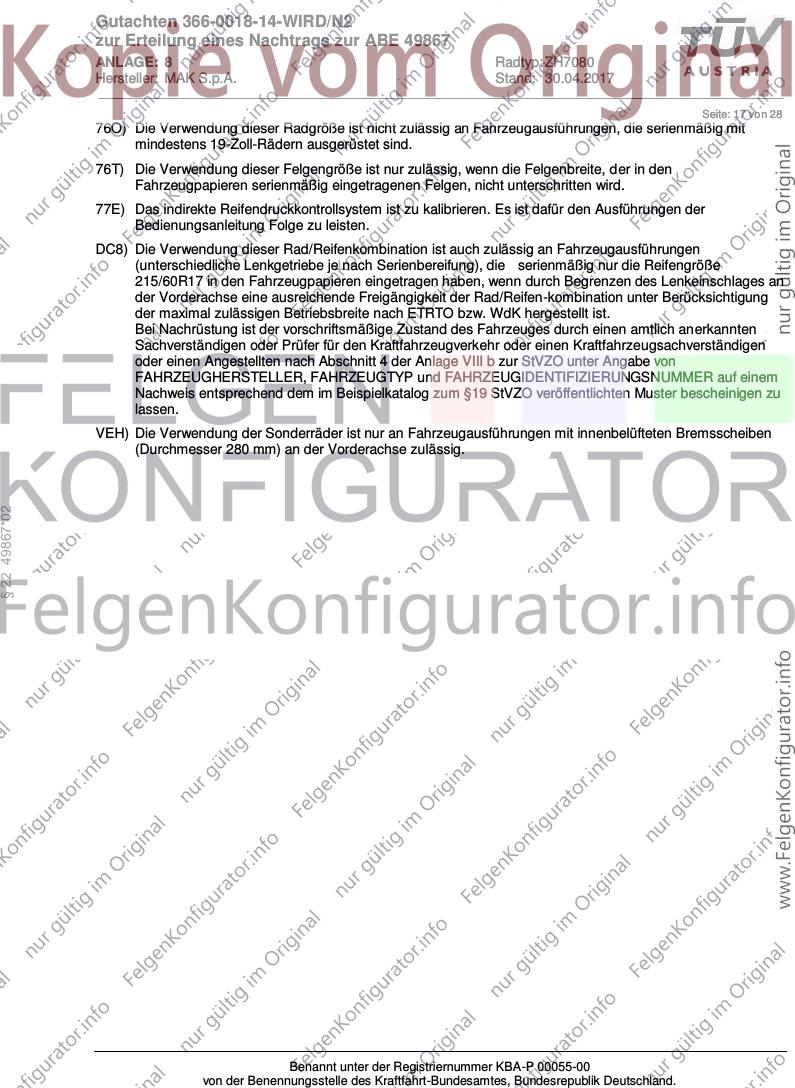

76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
DC8) Die Verwendung dieser Rad/Reifenkombination ist auch zulässig an Fahrzeugausführungen
(unterschiedliche Lenkgetriebe je nach Serienbereifung), die serienmäßig nur die Reifengröße
215/60R17 in den Fahrzeugpapieren eingetragen haben, wenn durch Begrenzen des Lenkeinschlages an
der Vorderachse eine ausreichende Freigängigkeit der Rad/Reifen-kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK hergestellt ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
VEH) Die Verwendung der Sonderräder ist nur an Fahrzeugausführungen mit innenbelüfteten Bremsscheiben
(Durchmesser 280 mm) an der Vorderachse zulässig.
§ 22 49867*02
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 18 von 28

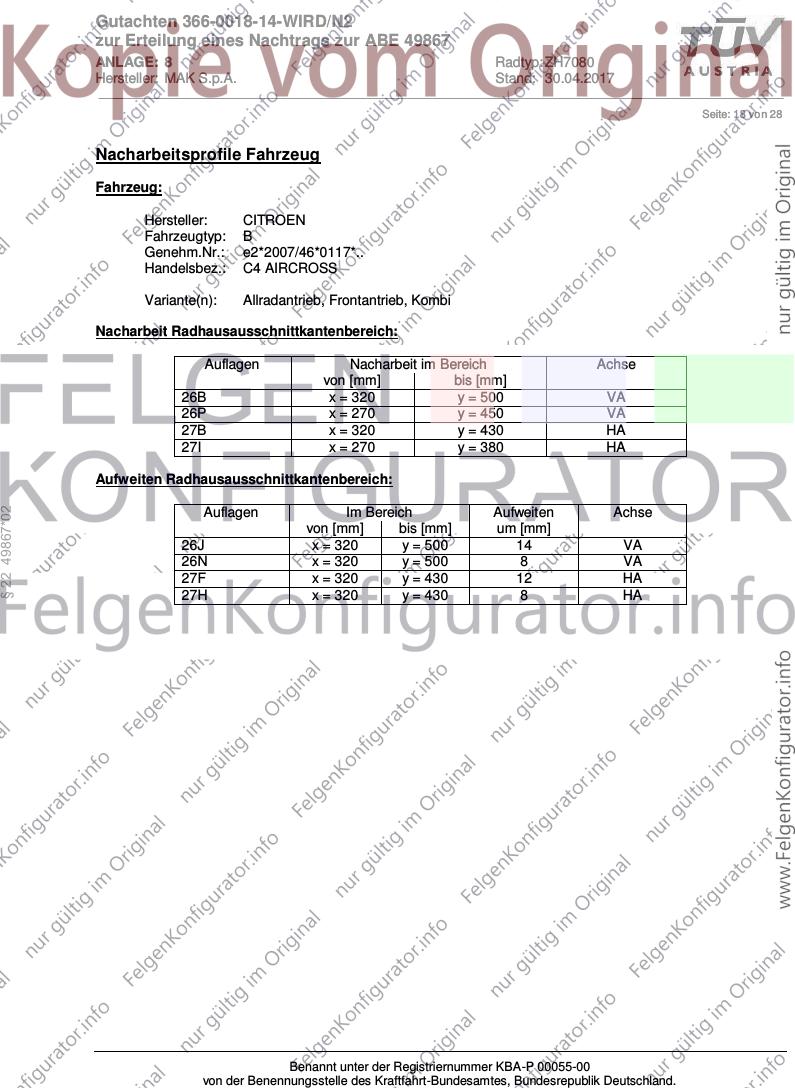

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: B
Genehm.Nr.: e2*2007/46*0117*..
Handelsbez.: C4 AIRCROSS
Variante(n): Allradantrieb, Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 500 VA
26P x = 270 y = 450 VA
27B x = 320 y = 430 HA
27I x = 270 y = 380 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 49867*02
von [mm] bis [mm] um [mm]
26J x = 320 y = 500 14 VA
26N x = 320 y = 500 8 VA
27F x = 320 y = 430 12 HA
27H x = 320 y = 430 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 19 von 28
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: FS
Genehm.Nr.: e11*2007/46*0194*..
Handelsbez.: VELOSTER
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 320 VA
26P x = 240 y = 270 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 290 y = 320 8 VA
26J x = 290 y = 320 15 VA
27H x = 250 y = 310 8 HA
§ 22 49867*02
27F x = 250 y = 310 28 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 20 von 28
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: QL
Genehm.Nr.: e11*2007/46*3139*..
Handelsbez.: Sportage
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 280 VA
27I x = 220 y = 260 HA
27B x = 270 y = 310 HA
26P x = 220 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 270 y = 280 8 VA
§ 22 49867*02
26J x = 270 y = 280 26 VA
27H x = 270 y = 310 8 HA
27F x = 270 y = 310 27 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 21 von 28
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: XM FL
Genehm.Nr.: e11*2007/46*0634*..
Handelsbez.: SORENTO
Variante(n): Allradantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 165 y = 180 VA
26B x = 215 y = 230 VA
27I x = 315 y = 325 HA
27B x = 365 y = 375 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 365 y = 375 6 HA
§ 22 49867*02
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 22 von 28
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: UM
Genehm.Nr.: e4*2007/46*0894*..
Handelsbez.: SORENTO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 325 HA
27I x = 250 y = 275 HA
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 8 VA
§ 22 49867*02
26N x = 300 y = 300 5 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 23 von 28
Fahrzeug:
Hersteller: KIA MOTORS
Fahrzeugtyp: RP
Genehm.Nr.: e4*2007/46*0633*..
Handelsbez.: Carens, Rondo
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 260 y = 300 HA
27I x = 210 y = 250 HA
26B x = 310 y = 325 VA
26P x = 260 y = 275 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 260 y = 300 30 HA
§ 22 49867*02
27H x = 260 y = 300 30 HA
26J x = 310 y = 325 30 VA
26N x = 310 y = 325 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 24 von 28
Fahrzeug:
Hersteller: KIA MOTORS
Fahrzeugtyp: JD
Genehm.Nr.: e4*2007/46*0496*..
Handelsbez.: CEE'D
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 340 y = 350 VA
26P x = 290 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 250 y = 290 30 HA
27H x = 250 y = 290 8 HA
26J x = 340 y = 350 27 VA
§ 22 49867*02
26N x = 340 y = 350 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 25 von 28
Fahrzeug:
Hersteller: KIA MOTORS
Fahrzeugtyp: QLE
Genehm.Nr.: e11*2007/46*3144*..
Handelsbez.: Sportage
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 270 y = 310 HA
26P x = 220 y = 230 VA
26B x = 270 y = 280 VA
27I x = 220 y = 260 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 270 y = 310 8 HA
§ 22 49867*02
27F x = 270 y = 310 27 HA
26N x = 270 y = 280 8 VA
26J x = 270 y = 280 26 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 26 von 28
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: BL
Genehm.Nr.: e11*2001/116*0262*..
Handelsbez.: MAZDA 3
Variante(n): ab e11*2001/116*0262*10, ab Mj.2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 370 y = 400 VA
27I x = 300 y = 370 HA
27B x = 350 y = 400 HA
26P x = 320 y = 375 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 350 y = 400 8 HA
§ 22 49867*02
27F x = 350 y = 400 15 HA
26N x = 370 y = 400 8 VA
26J x = 370 y = 400 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 27 von 28
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GJ
Genehm.Nr.: e1*2007/46*1001*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 265 y = 400 8 HA
§ 22 49867*02
27F x = 265 y = 400 24 HA
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49867
ANLAGE: 8 Radtyp: ZH7080
Hersteller: MAK S.p.A. Stand: 30.04.2017
__________________________________________________________________________________________________________________
Seite: 28 von 28
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GH
Genehm.Nr.: e1*2001/116*0448*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): ab e1*2001/116*0448*14, Frontantrieb, Kombi, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 265 y = 400 8 HA
§ 22 49867*02
27F x = 265 y = 400 24 HA
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
