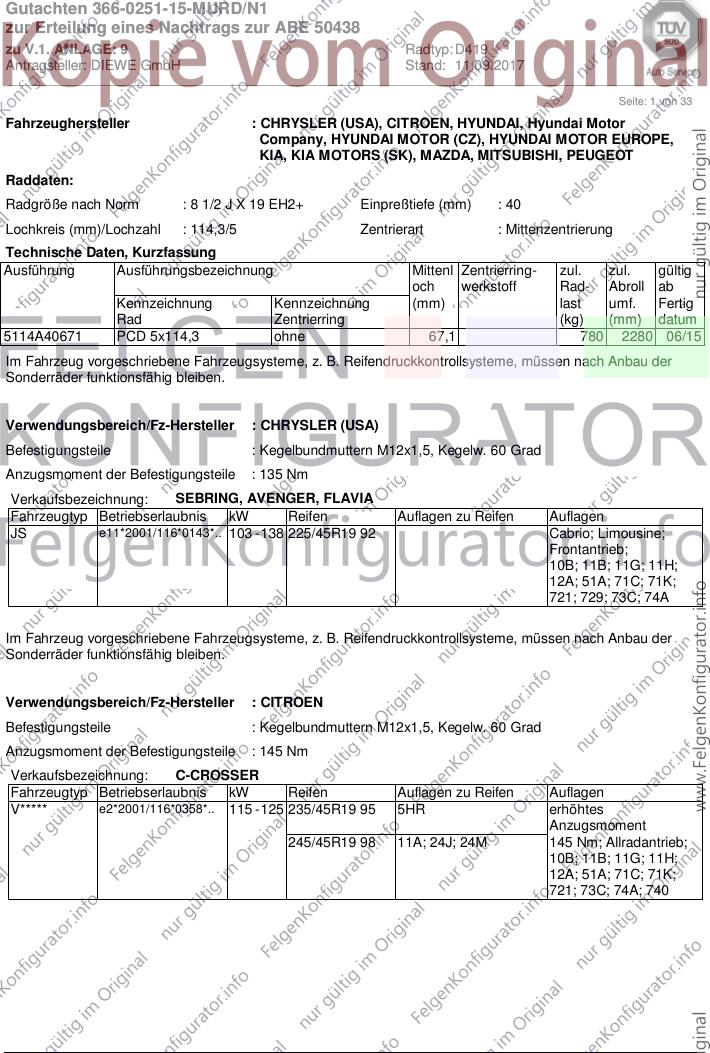

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 1 von 33
Fahrzeughersteller : CHRYSLER (USA), CITROEN, HYUNDAI, Hyundai Motor
Company, HYUNDAI MOTOR (CZ), HYUNDAI MOTOR EUROPE,
KIA, KIA MOTORS (SK), MAZDA, MITSUBISHI, PEUGEOT
Raddaten:
Radgröße nach Norm : 8 1/2 J X 19 EH2+ Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
5114A40671 PCD 5x114,3 ohne 67,1 780 2280 06/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : CHRYSLER (USA)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 135 Nm
Verkaufsbezeichnung: SEBRING, AVENGER, FLAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JS e11*2001/116*0143*.. 103 - 138 225/45R19 92 Cabrio; Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 145 Nm
Verkaufsbezeichnung: C-CROSSER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V***** e2*2001/116*0358*.. 115 - 125 235/45R19 95 5HR erhöhtes
Anzugsmoment
245/45R19 98 11A; 24J; 24M 145 Nm; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 740
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 2 von 33

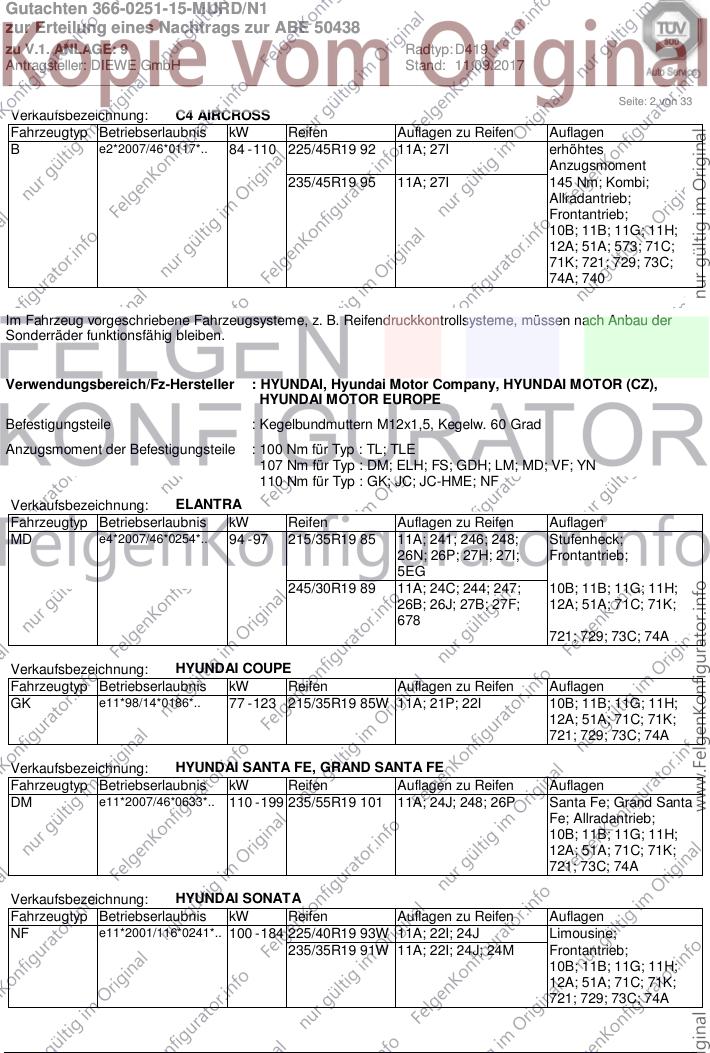

Verkaufsbezeichnung: C4 AIRCROSS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e2*2007/46*0117*.. 84 - 110 225/45R19 92 11A; 27I erhöhtes
Anzugsmoment
235/45R19 95 11A; 27I 145 Nm; Kombi;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 729; 73C;
74A; 740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, Hyundai Motor Company, HYUNDAI MOTOR (CZ),
HYUNDAI MOTOR EUROPE
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : TL; TLE
107 Nm für Typ : DM; ELH; FS; GDH; LM; MD; VF; YN
110 Nm für Typ : GK; JC; JC-HME; NF
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 215/35R19 85 11A; 241; 246; 248; Stufenheck;
26N; 26P; 27H; 27I; Frontantrieb;
5EG
245/30R19 89 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B; 26J; 27B; 27F; 12A; 51A; 71C; 71K;
678
721; 729; 73C; 74A
Verkaufsbezeichnung: HYUNDAI COUPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GK e11*98/14*0186*.. 77 - 123 215/35R19 85W 11A; 21P; 22I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A
Verkaufsbezeichnung: HYUNDAI SANTA FE, GRAND SANTA FE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM e11*2007/46*0633*.. 110 - 199 235/55R19 101 11A; 24J; 248; 26P Santa Fe; Grand Santa
Fe; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A
Verkaufsbezeichnung: HYUNDAI SONATA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NF e11*2001/116*0241*.. 100 - 184 225/40R19 93W 11A; 22I; 24J Limousine;
235/35R19 91W 11A; 22I; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 3 von 33

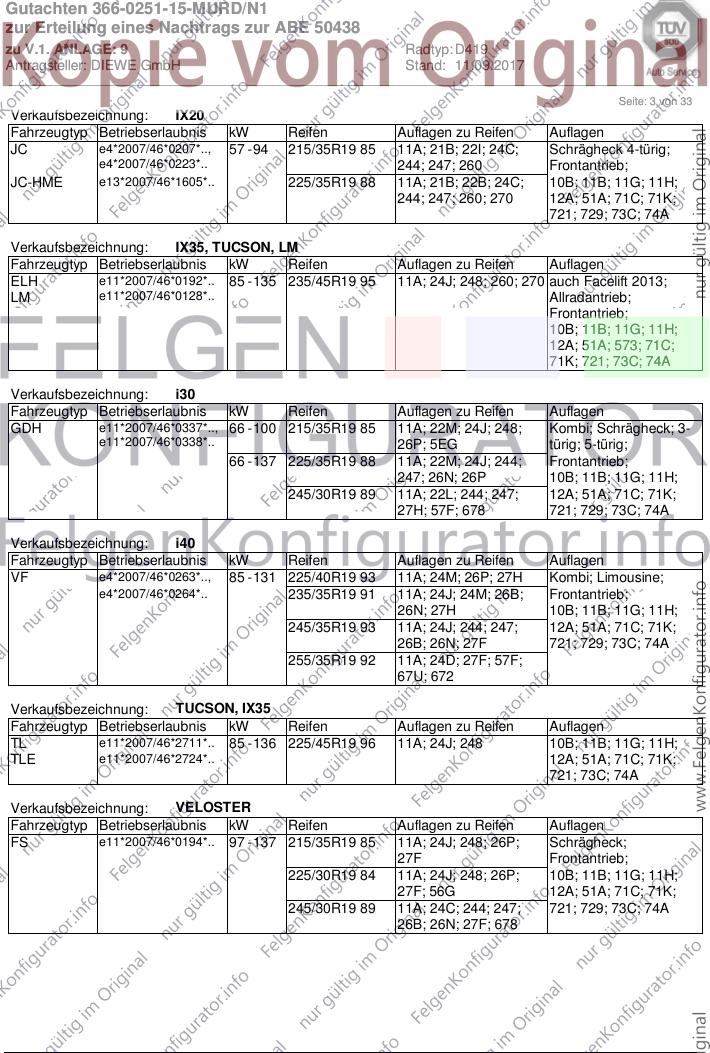

Verkaufsbezeichnung: IX20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e4*2007/46*0207*.., 57 - 94 215/35R19 85 11A; 21B; 22I; 24C; Schrägheck 4-türig;
e4*2007/46*0223*.. 244; 247; 260 Frontantrieb;
JC-HME e13*2007/46*1605*.. 225/35R19 88 11A; 21B; 22B; 24C; 10B; 11B; 11G; 11H;
244; 247; 260; 270 12A; 51A; 71C; 71K;
721; 729; 73C; 74A
Verkaufsbezeichnung: IX35, TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ELH e11*2007/46*0192*.. 85 - 135 235/45R19 95 11A; 24J; 248; 260; 270 auch Facelift 2013;
LM e11*2007/46*0128*.. Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 73C; 74A
Verkaufsbezeichnung: i30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.., 66 - 100 215/35R19 85 11A; 22M; 24J; 248; Kombi; Schrägheck; 3-
e11*2007/46*0338*.. 26P; 5EG türig; 5-türig;
66 - 137 225/35R19 88 11A; 22M; 24J; 244; Frontantrieb;
247; 26N; 26P 10B; 11B; 11G; 11H;
245/30R19 89 11A; 22L; 244; 247; 12A; 51A; 71C; 71K;
27H; 57F; 678 721; 729; 73C; 74A
Verkaufsbezeichnung: i40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VF e4*2007/46*0263*.., 85 - 131 225/40R19 93 11A; 24M; 26P; 27H Kombi; Limousine;
e4*2007/46*0264*.. 235/35R19 91 11A; 24J; 24M; 26B; Frontantrieb;
26N; 27H 10B; 11B; 11G; 11H;
245/35R19 93 11A; 24J; 244; 247; 12A; 51A; 71C; 71K;
26B; 26N; 27F 721; 729; 73C; 74A
255/35R19 92 11A; 24D; 27F; 57F;
67U; 672
Verkaufsbezeichnung: TUCSON, IX35
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TL e11*2007/46*2711*.. 85 - 136 225/45R19 96 11A; 24J; 248 10B; 11B; 11G; 11H;
TLE e11*2007/46*2724*.. 12A; 51A; 71C; 71K;
721; 73C; 74A
Verkaufsbezeichnung: VELOSTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FS e11*2007/46*0194*.. 97 - 137 215/35R19 85 11A; 24J; 248; 26P; Schrägheck;
27F Frontantrieb;
225/30R19 84 11A; 24J; 248; 26P; 10B; 11B; 11G; 11H;
27F; 56G 12A; 51A; 71C; 71K;
245/30R19 89 11A; 24C; 244; 247; 721; 729; 73C; 74A
26B; 26N; 27F; 678
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 4 von 33

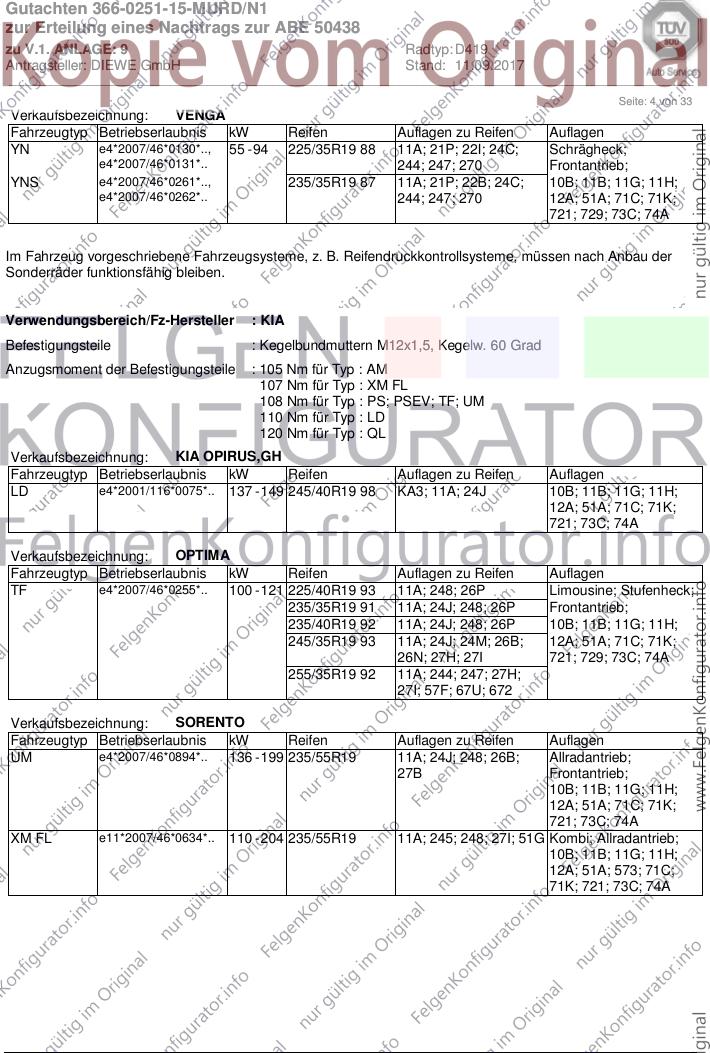

Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 225/35R19 88 11A; 21P; 22I; 24C; Schrägheck;
e4*2007/46*0131*.. 244; 247; 270 Frontantrieb;
YNS e4*2007/46*0261*.., 235/35R19 87 11A; 21P; 22B; 24C; 10B; 11B; 11G; 11H;
e4*2007/46*0262*.. 244; 247; 270 12A; 51A; 71C; 71K;
721; 729; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : AM
107 Nm für Typ : XM FL
108 Nm für Typ : PS; PSEV; TF; UM
110 Nm für Typ : LD
120 Nm für Typ : QL
Verkaufsbezeichnung: KIA OPIRUS,GH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LD e4*2001/116*0075*.. 137 - 149 245/40R19 98 KA3; 11A; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A
Verkaufsbezeichnung: OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TF e4*2007/46*0255*.. 100 - 121 225/40R19 93 11A; 248; 26P Limousine; Stufenheck;
235/35R19 91 11A; 24J; 248; 26P Frontantrieb;
235/40R19 92 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
245/35R19 93 11A; 24J; 24M; 26B; 12A; 51A; 71C; 71K;
26N; 27H; 27I 721; 729; 73C; 74A
255/35R19 92 11A; 244; 247; 27H;
27I; 57F; 67U; 672
Verkaufsbezeichnung: SORENTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UM e4*2007/46*0894*.. 136 - 199 235/55R19 11A; 24J; 248; 26B; Allradantrieb;
27B Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A
XM FL e11*2007/46*0634*.. 110 - 204 235/55R19 11A; 245; 248; 27I; 51G Kombi; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 73C; 74A
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________

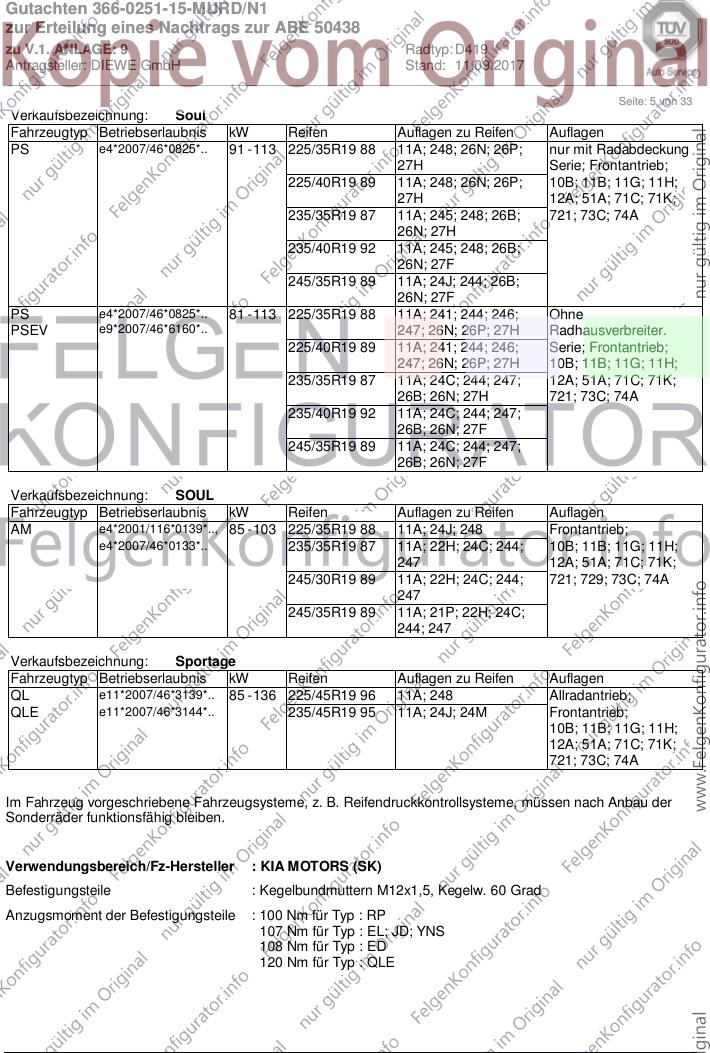

Seite: 5 von 33
Verkaufsbezeichnung: Soul
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PS e4*2007/46*0825*.. 91 - 113 225/35R19 88 11A; 248; 26N; 26P; nur mit Radabdeckung
27H Serie; Frontantrieb;
225/40R19 89 11A; 248; 26N; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 71C; 71K;
235/35R19 87 11A; 245; 248; 26B; 721; 73C; 74A
26N; 27H
235/40R19 92 11A; 245; 248; 26B;
26N; 27F
245/35R19 89 11A; 24J; 244; 26B;
26N; 27F
PS e4*2007/46*0825*.. 81 - 113 225/35R19 88 11A; 241; 244; 246; Ohne
PSEV e9*2007/46*6160*.. 247; 26N; 26P; 27H Radhausverbreiter.
225/40R19 89 11A; 241; 244; 246; Serie; Frontantrieb;
247; 26N; 26P; 27H 10B; 11B; 11G; 11H;
235/35R19 87 11A; 24C; 244; 247; 12A; 51A; 71C; 71K;
26B; 26N; 27H 721; 73C; 74A
235/40R19 92 11A; 24C; 244; 247;
26B; 26N; 27F
245/35R19 89 11A; 24C; 244; 247;
26B; 26N; 27F
Verkaufsbezeichnung: SOUL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AM e4*2001/116*0139*.., 85 - 103 225/35R19 88 11A; 24J; 248 Frontantrieb;
e4*2007/46*0133*.. 235/35R19 87 11A; 22H; 24C; 244; 10B; 11B; 11G; 11H;
247 12A; 51A; 71C; 71K;
245/30R19 89 11A; 22H; 24C; 244; 721; 729; 73C; 74A
247
245/35R19 89 11A; 21P; 22H; 24C;
244; 247
Verkaufsbezeichnung: Sportage
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QL e11*2007/46*3139*.. 85 - 136 225/45R19 96 11A; 248 Allradantrieb;
QLE e11*2007/46*3144*.. 235/45R19 95 11A; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : KIA MOTORS (SK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : RP
107 Nm für Typ : EL; JD; YNS
108 Nm für Typ : ED
120 Nm für Typ : QLE

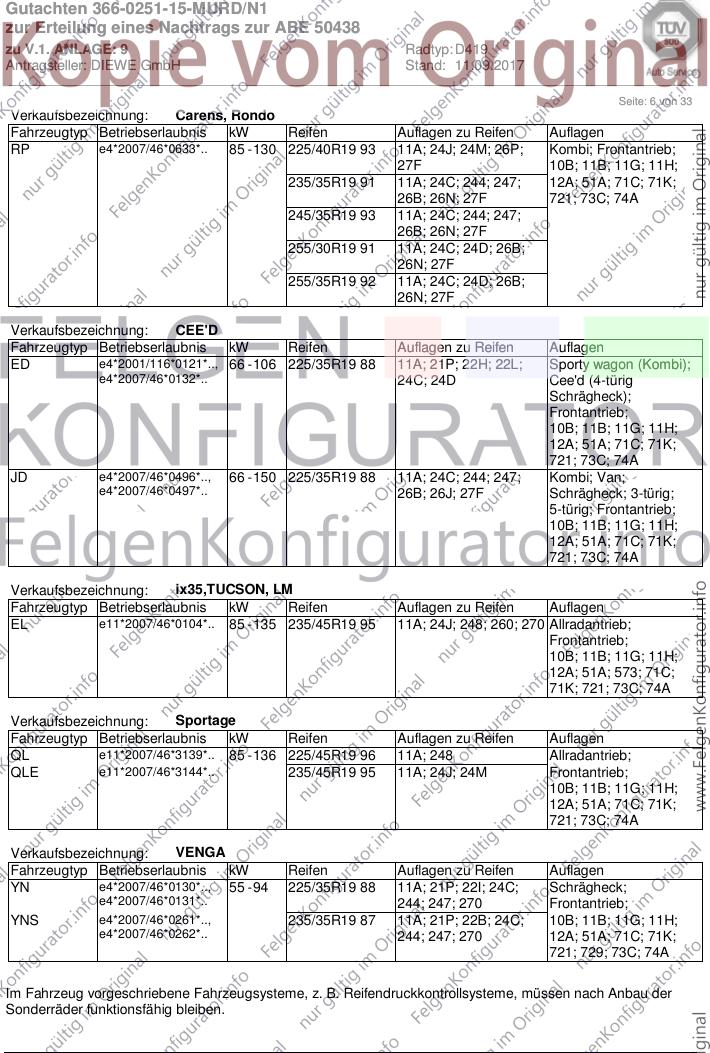

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 6 von 33

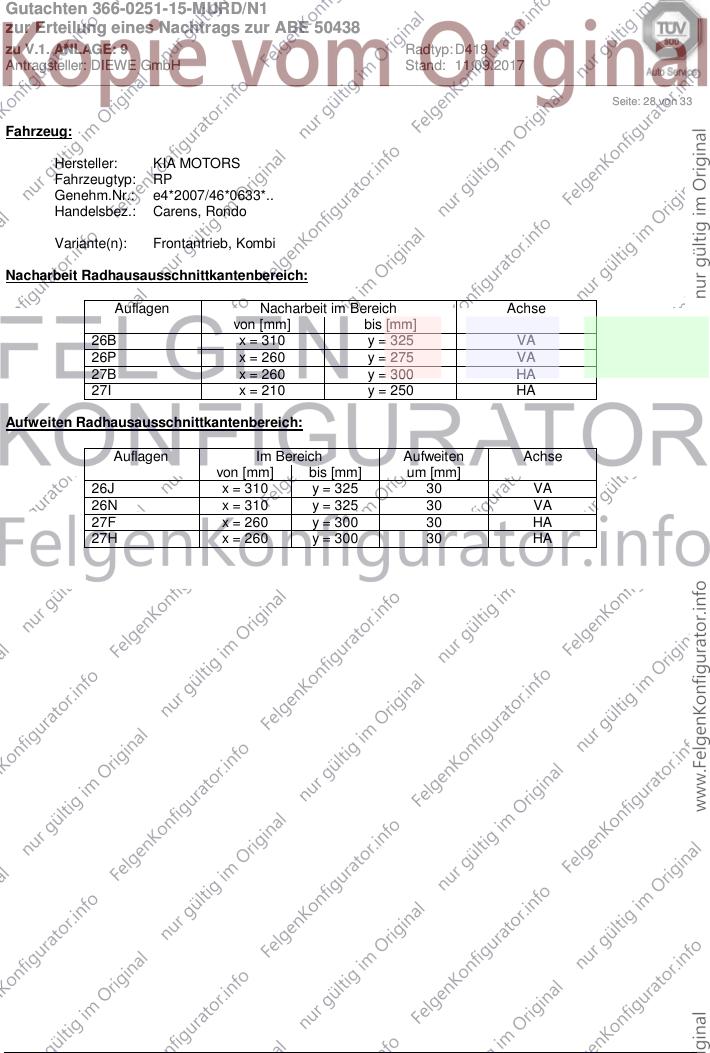

Verkaufsbezeichnung: Carens, Rondo
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RP e4*2007/46*0633*.. 85 - 130 225/40R19 93 11A; 24J; 24M; 26P; Kombi; Frontantrieb;
27F 10B; 11B; 11G; 11H;
235/35R19 91 11A; 24C; 244; 247; 12A; 51A; 71C; 71K;
26B; 26N; 27F 721; 73C; 74A
245/35R19 93 11A; 24C; 244; 247;
26B; 26N; 27F
255/30R19 91 11A; 24C; 24D; 26B;
26N; 27F
255/35R19 92 11A; 24C; 24D; 26B;
26N; 27F
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.., 66 - 106 225/35R19 88 11A; 21P; 22H; 22L; Sporty wagon (Kombi);
e4*2007/46*0132*.. 24C; 24D Cee'd (4-türig
Schrägheck);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A
JD e4*2007/46*0496*.., 66 - 150 225/35R19 88 11A; 24C; 244; 247; Kombi; Van;
e4*2007/46*0497*.. 26B; 26J; 27F Schrägheck; 3-türig;
5-türig; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A
Verkaufsbezeichnung: ix35,TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EL e11*2007/46*0104*.. 85 - 135 235/45R19 95 11A; 24J; 248; 260; 270 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 73C; 74A
Verkaufsbezeichnung: Sportage
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QL e11*2007/46*3139*.. 85 - 136 225/45R19 96 11A; 248 Allradantrieb;
QLE e11*2007/46*3144*.. 235/45R19 95 11A; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 225/35R19 88 11A; 21P; 22I; 24C; Schrägheck;
e4*2007/46*0131*.. 244; 247; 270 Frontantrieb;
YNS e4*2007/46*0261*.., 235/35R19 87 11A; 21P; 22B; 24C; 10B; 11B; 11G; 11H;
e4*2007/46*0262*.. 244; 247; 270 12A; 51A; 71C; 71K;
721; 729; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 7 von 33

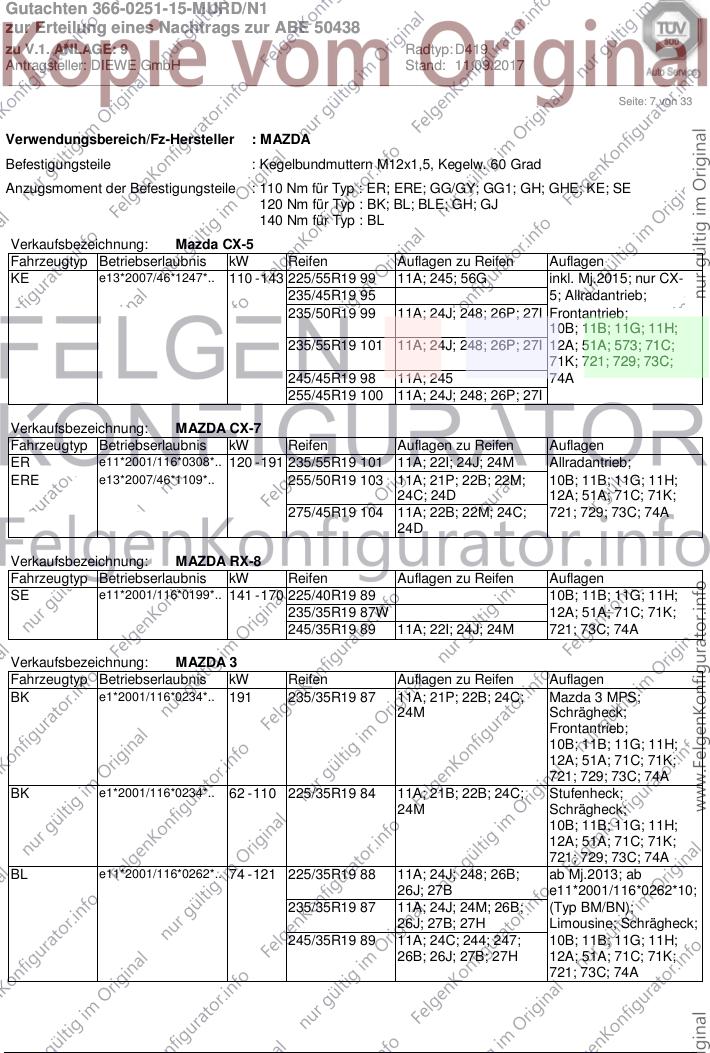

Verwendungsbereich/Fz-Hersteller : MAZDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : ER; ERE; GG/GY; GG1; GH; GHE; KE; SE
120 Nm für Typ : BK; BL; BLE; GH; GJ
140 Nm für Typ : BL
Verkaufsbezeichnung: Mazda CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KE e13*2007/46*1247*.. 110 - 143 225/55R19 99 11A; 245; 56G inkl. Mj.2015; nur CX-
235/45R19 95 5; Allradantrieb;
235/50R19 99 11A; 24J; 248; 26P; 27I Frontantrieb;
10B; 11B; 11G; 11H;
235/55R19 101 11A; 24J; 248; 26P; 27I 12A; 51A; 573; 71C;
71K; 721; 729; 73C;
245/45R19 98 11A; 245 74A
255/45R19 100 11A; 24J; 248; 26P; 27I
Verkaufsbezeichnung: MAZDA CX-7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ER e11*2001/116*0308*.. 120 - 191 235/55R19 101 11A; 22I; 24J; 24M Allradantrieb;
ERE e13*2007/46*1109*.. 255/50R19 103 11A; 21P; 22B; 22M; 10B; 11B; 11G; 11H;
24C; 24D 12A; 51A; 71C; 71K;
275/45R19 104 11A; 22B; 22M; 24C; 721; 729; 73C; 74A
24D
Verkaufsbezeichnung: MAZDA RX-8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SE e11*2001/116*0199*.. 141 - 170 225/40R19 89 10B; 11B; 11G; 11H;
235/35R19 87W 12A; 51A; 71C; 71K;
245/35R19 89 11A; 22I; 24J; 24M 721; 73C; 74A
Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BK e1*2001/116*0234*.. 191 235/35R19 87 11A; 21P; 22B; 24C; Mazda 3 MPS;
24M Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A
BK e1*2001/116*0234*.. 62 - 110 225/35R19 84 11A; 21B; 22B; 24C; Stufenheck;
24M Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A
BL e11*2001/116*0262*.. 74 - 121 225/35R19 88 11A; 24J; 248; 26B; ab Mj.2013; ab
26J; 27B e11*2001/116*0262*10;
235/35R19 87 11A; 24J; 24M; 26B; (Typ BM/BN);
26J; 27B; 27H Limousine; Schrägheck;
245/35R19 89 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B; 26J; 27B; 27H 12A; 51A; 71C; 71K;
721; 73C; 74A
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 8 von 33

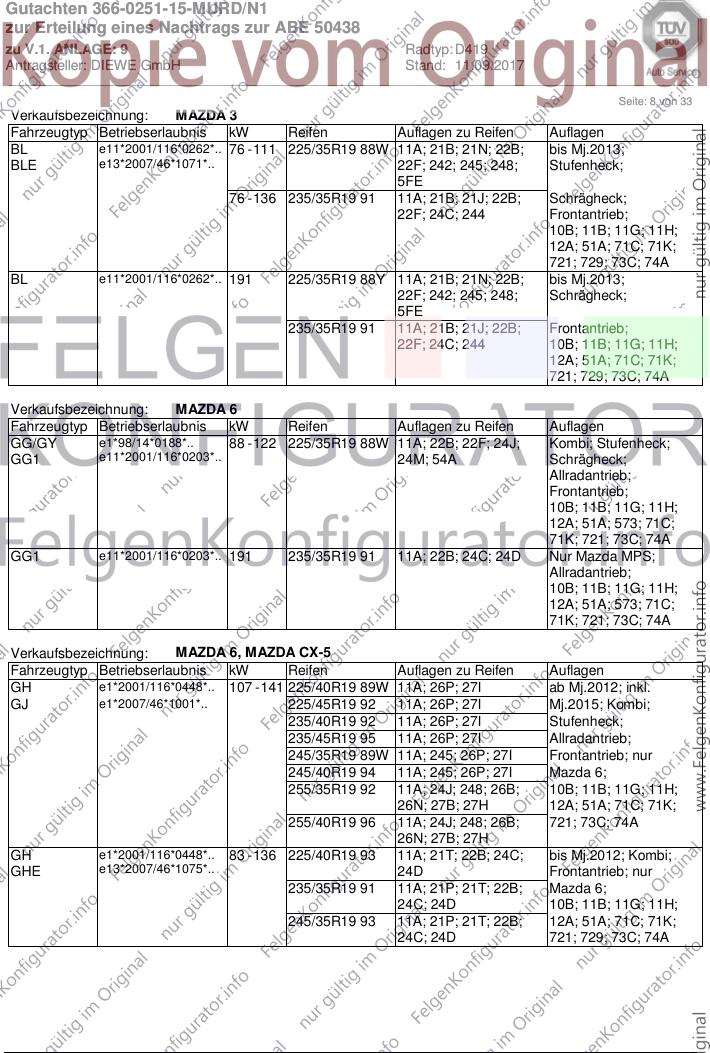

Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BL e11*2001/116*0262*.. 76 - 111 225/35R19 88W 11A; 21B; 21N; 22B; bis Mj.2013;
BLE e13*2007/46*1071*.. 22F; 242; 245; 248; Stufenheck;
5FE
76 - 136 235/35R19 91 11A; 21B; 21J; 22B; Schrägheck;
22F; 24C; 244 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A
BL e11*2001/116*0262*.. 191 225/35R19 88Y 11A; 21B; 21N; 22B; bis Mj.2013;
22F; 242; 245; 248; Schrägheck;
5FE
235/35R19 91 11A; 21B; 21J; 22B; Frontantrieb;
22F; 24C; 244 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GG/GY e1*98/14*0188*.. 88 - 122 225/35R19 88W 11A; 22B; 22F; 24J; Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. 24M; 54A Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 73C; 74A
GG1 e11*2001/116*0203*.. 191 235/35R19 91 11A; 22B; 24C; 24D Nur Mazda MPS;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 73C; 74A
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 107 - 141 225/40R19 89W 11A; 26P; 27I ab Mj.2012; inkl.
GJ e1*2007/46*1001*.. 225/45R19 92 11A; 26P; 27I Mj.2015; Kombi;
235/40R19 92 11A; 26P; 27I Stufenheck;
235/45R19 95 11A; 26P; 27I Allradantrieb;
245/35R19 89W 11A; 245; 26P; 27I Frontantrieb; nur
245/40R19 94 11A; 245; 26P; 27I Mazda 6;
255/35R19 92 11A; 24J; 248; 26B; 10B; 11B; 11G; 11H;
26N; 27B; 27H 12A; 51A; 71C; 71K;
255/40R19 96 11A; 24J; 248; 26B; 721; 73C; 74A
26N; 27B; 27H
GH e1*2001/116*0448*.. 83 - 136 225/40R19 93 11A; 21T; 22B; 24C; bis Mj.2012; Kombi;
GHE e13*2007/46*1075*.. 24D Frontantrieb; nur
235/35R19 91 11A; 21P; 21T; 22B; Mazda 6;
24C; 24D 10B; 11B; 11G; 11H;
245/35R19 93 11A; 21P; 21T; 22B; 12A; 51A; 71C; 71K;
24C; 24D 721; 729; 73C; 74A
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 9 von 33

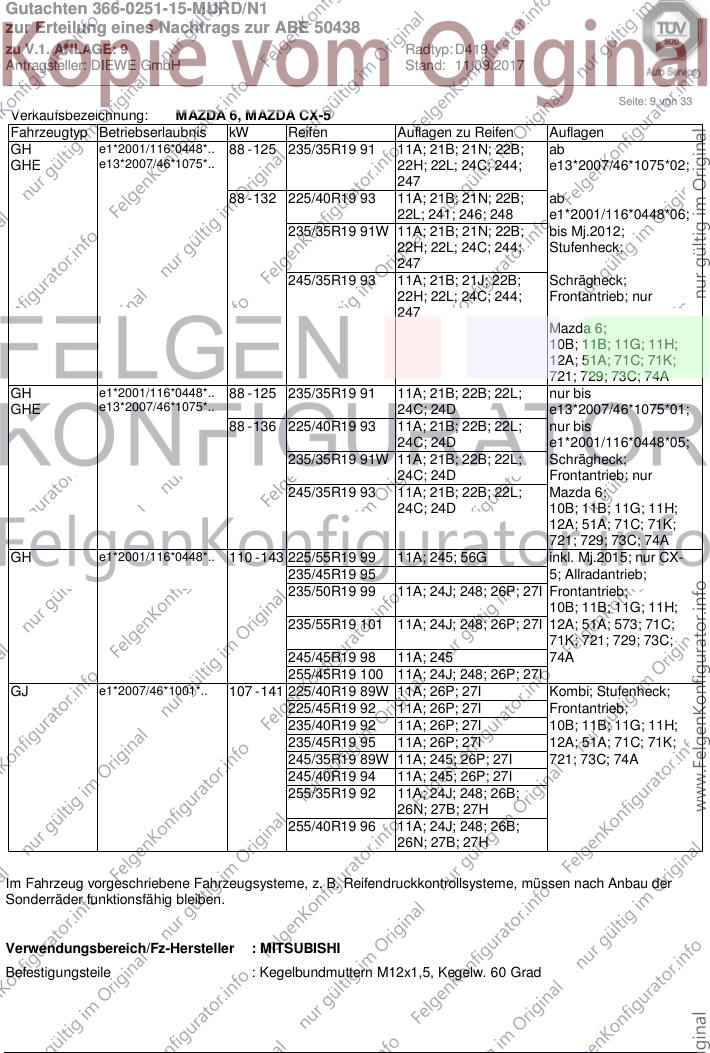

Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 88 - 125 235/35R19 91 11A; 21B; 21N; 22B; ab
GHE e13*2007/46*1075*.. 22H; 22L; 24C; 244; e13*2007/46*1075*02;
247
88 - 132 225/40R19 93 11A; 21B; 21N; 22B; ab
22L; 241; 246; 248 e1*2001/116*0448*06;
235/35R19 91W 11A; 21B; 21N; 22B; bis Mj.2012;
22H; 22L; 24C; 244; Stufenheck;
247
245/35R19 93 11A; 21B; 21J; 22B; Schrägheck;
22H; 22L; 24C; 244; Frontantrieb; nur
247
Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A
GH e1*2001/116*0448*.. 88 - 125 235/35R19 91 11A; 21B; 22B; 22L; nur bis
GHE e13*2007/46*1075*.. 24C; 24D e13*2007/46*1075*01;
88 - 136 225/40R19 93 11A; 21B; 22B; 22L; nur bis
24C; 24D e1*2001/116*0448*05;
235/35R19 91W 11A; 21B; 22B; 22L; Schrägheck;
24C; 24D Frontantrieb; nur
245/35R19 93 11A; 21B; 22B; 22L; Mazda 6;
24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A
GH e1*2001/116*0448*.. 110 - 143 225/55R19 99 11A; 245; 56G inkl. Mj.2015; nur CX-
235/45R19 95 5; Allradantrieb;
235/50R19 99 11A; 24J; 248; 26P; 27I Frontantrieb;
10B; 11B; 11G; 11H;
235/55R19 101 11A; 24J; 248; 26P; 27I 12A; 51A; 573; 71C;
71K; 721; 729; 73C;
245/45R19 98 11A; 245 74A
255/45R19 100 11A; 24J; 248; 26P; 27I
GJ e1*2007/46*1001*.. 107 - 141 225/40R19 89W 11A; 26P; 27I Kombi; Stufenheck;
225/45R19 92 11A; 26P; 27I Frontantrieb;
235/40R19 92 11A; 26P; 27I 10B; 11B; 11G; 11H;
235/45R19 95 11A; 26P; 27I 12A; 51A; 71C; 71K;
245/35R19 89W 11A; 245; 26P; 27I 721; 73C; 74A
245/40R19 94 11A; 245; 26P; 27I
255/35R19 92 11A; 24J; 248; 26B;
26N; 27B; 27H
255/40R19 96 11A; 24J; 248; 26B;
26N; 27B; 27H
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MITSUBISHI
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________

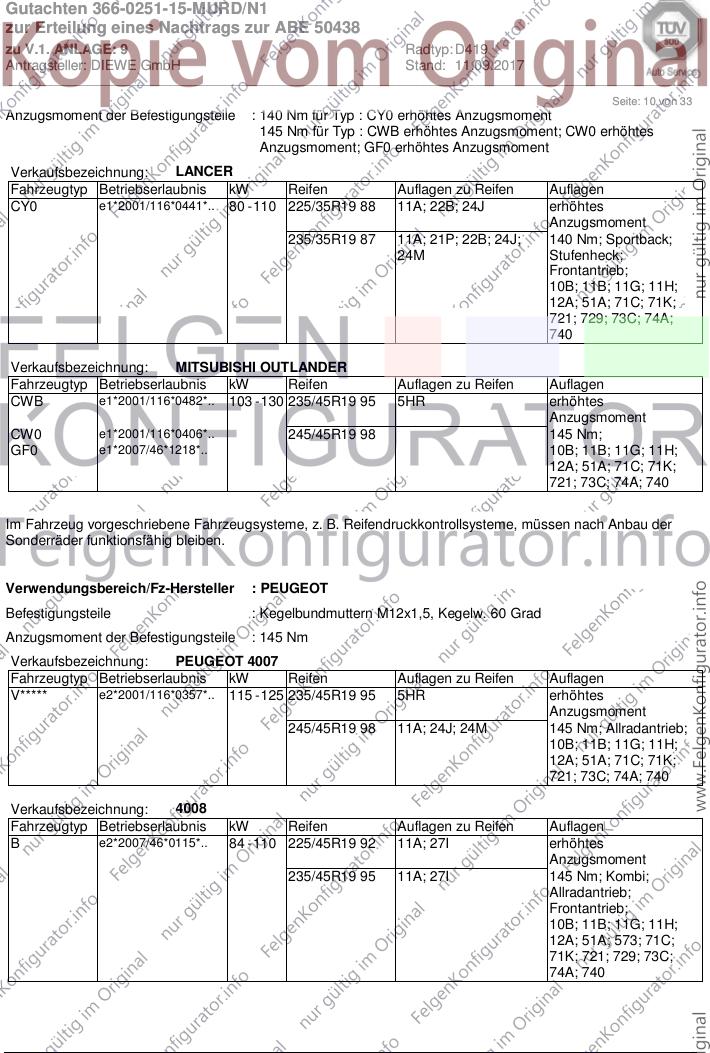

Seite: 10 von 33
Anzugsmoment der Befestigungsteile : 140 Nm für Typ : CY0 erhöhtes Anzugsmoment
145 Nm für Typ : CWB erhöhtes Anzugsmoment; CW0 erhöhtes
Anzugsmoment; GF0 erhöhtes Anzugsmoment
Verkaufsbezeichnung: LANCER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CY0 e1*2001/116*0441*.. 80 - 110 225/35R19 88 11A; 22B; 24J erhöhtes
Anzugsmoment
235/35R19 87 11A; 21P; 22B; 24J; 140 Nm; Sportback;
24M Stufenheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A;
740
Verkaufsbezeichnung: MITSUBISHI OUTLANDER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CWB e1*2001/116*0482*.. 103 - 130 235/45R19 95 5HR erhöhtes
Anzugsmoment
CW0 e1*2001/116*0406*.. 245/45R19 98 145 Nm;
GF0 e1*2007/46*1218*.. 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 145 Nm
Verkaufsbezeichnung: PEUGEOT 4007
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V***** e2*2001/116*0357*.. 115 - 125 235/45R19 95 5HR erhöhtes
Anzugsmoment
245/45R19 98 11A; 24J; 24M 145 Nm; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 740
Verkaufsbezeichnung: 4008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e2*2007/46*0115*.. 84 - 110 225/45R19 92 11A; 27I erhöhtes
Anzugsmoment
235/45R19 95 11A; 27I 145 Nm; Kombi;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 729; 73C;
74A; 740
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 11 von 33

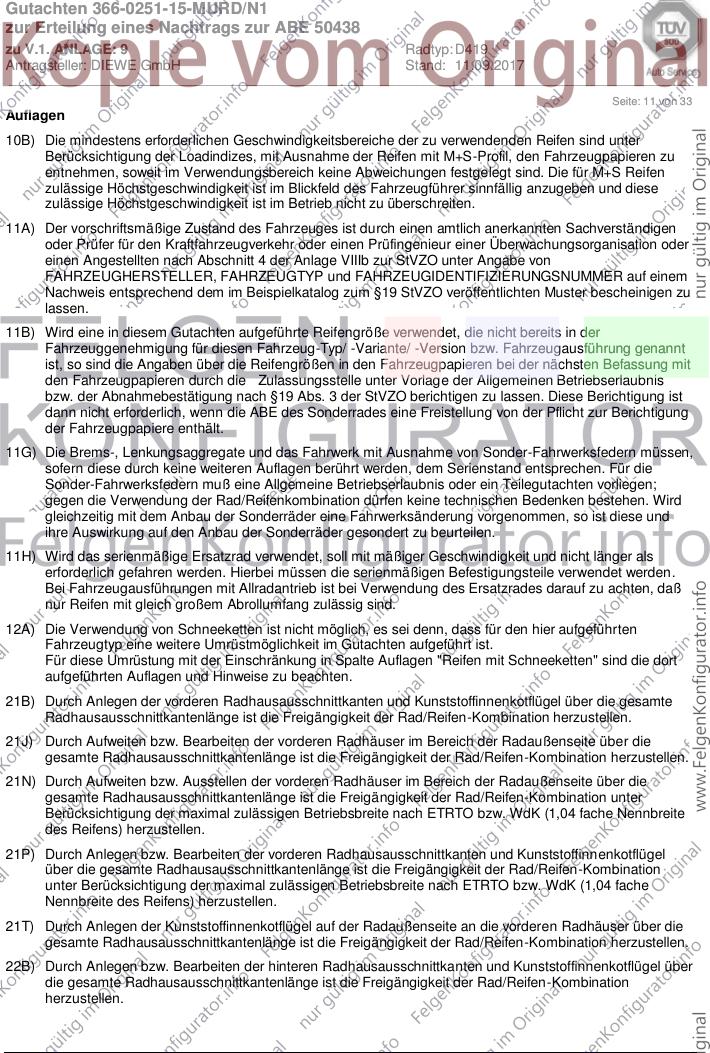

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.

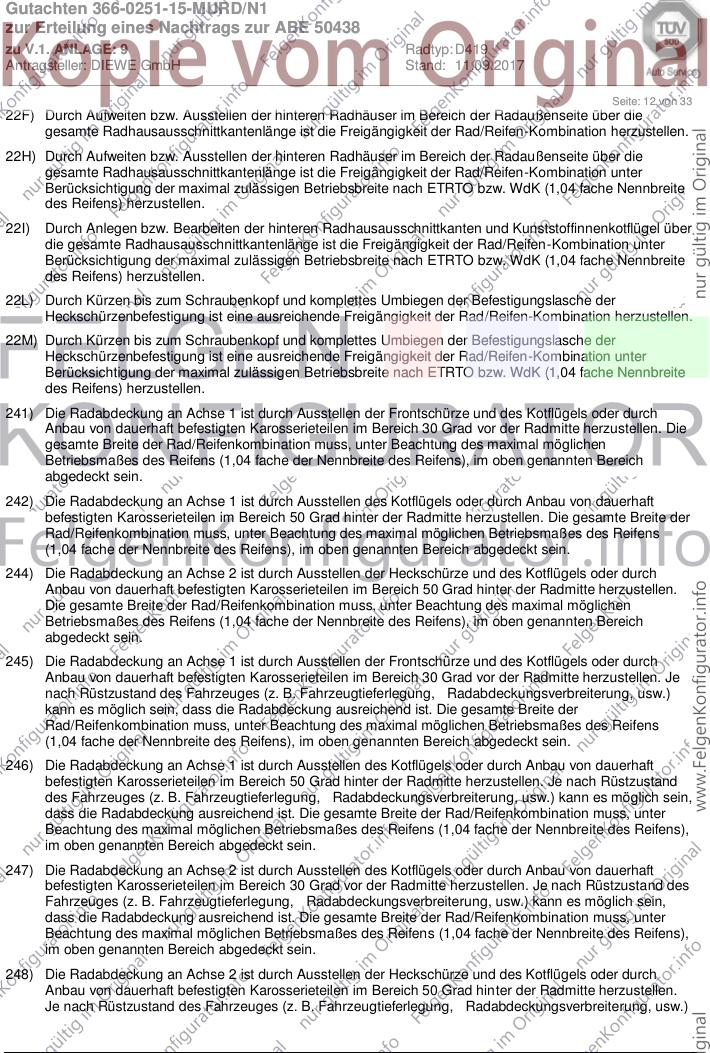

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 12 von 33
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
242) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)

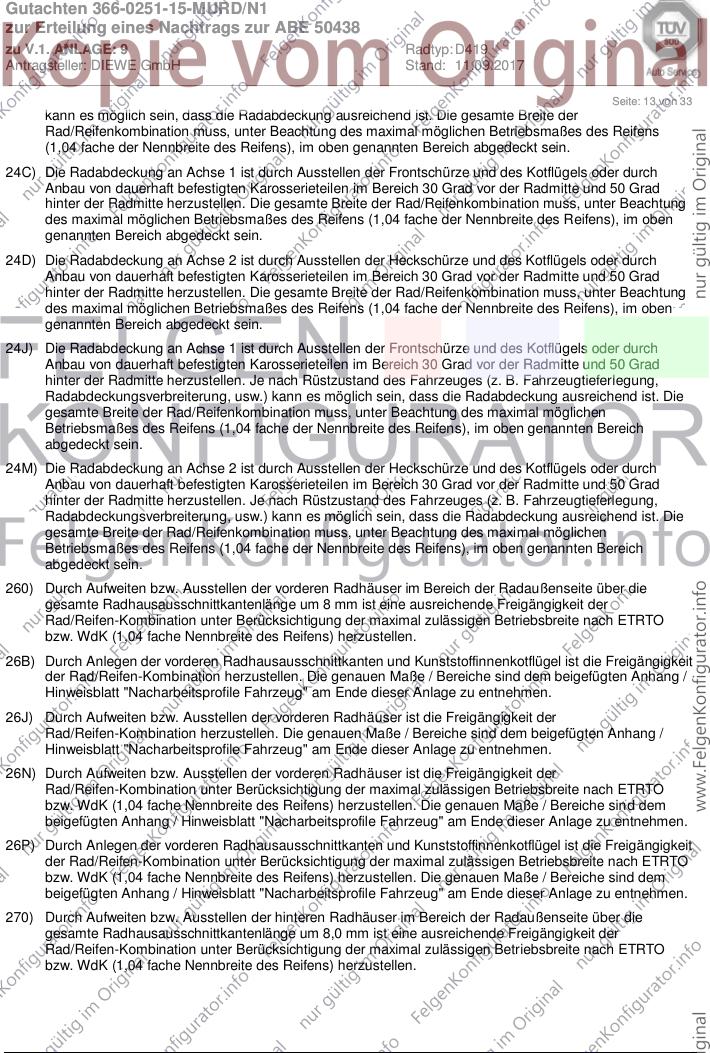

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 13 von 33
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 14 von 33

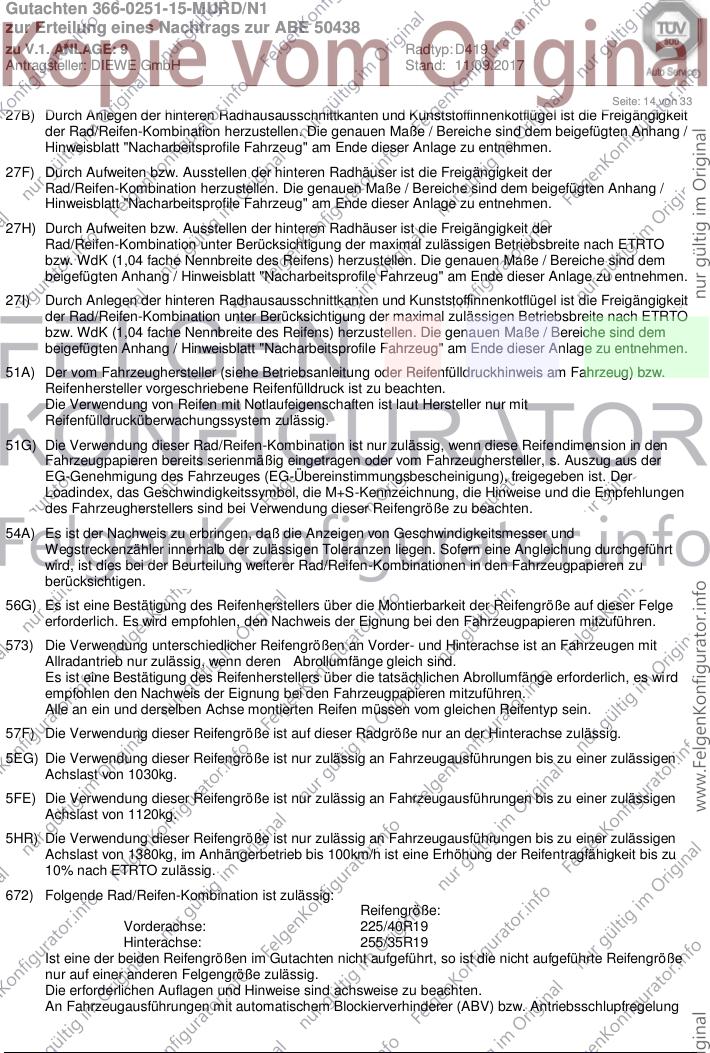

27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
672) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 15 von 33

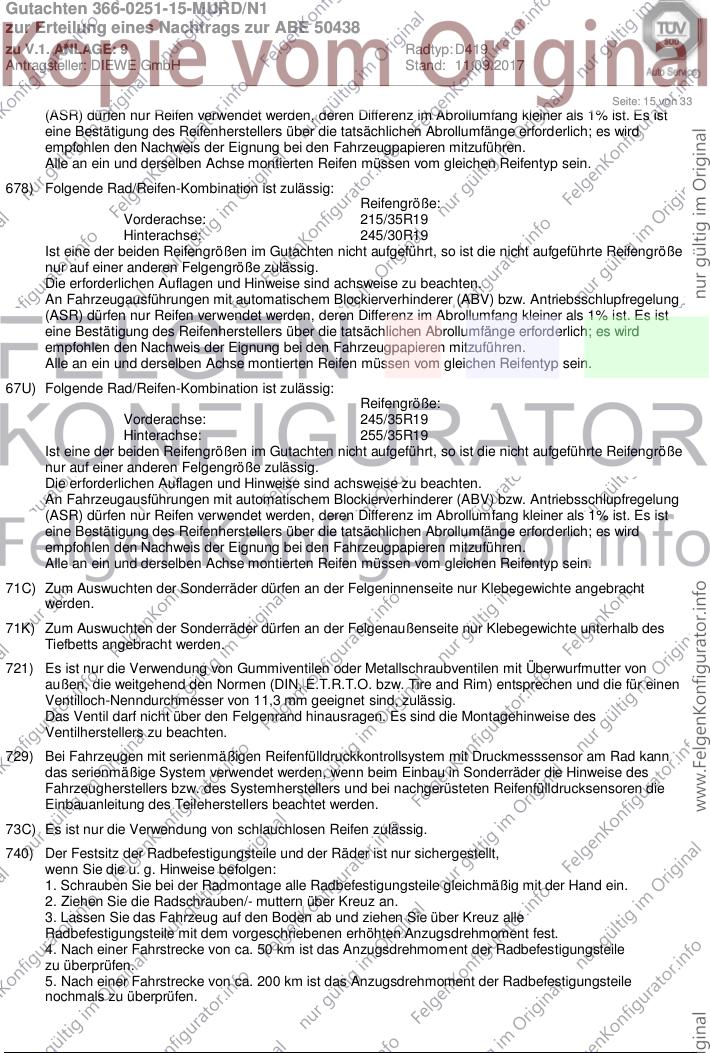

(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
678) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/35R19
Hinterachse: 245/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67U) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 16 von 33

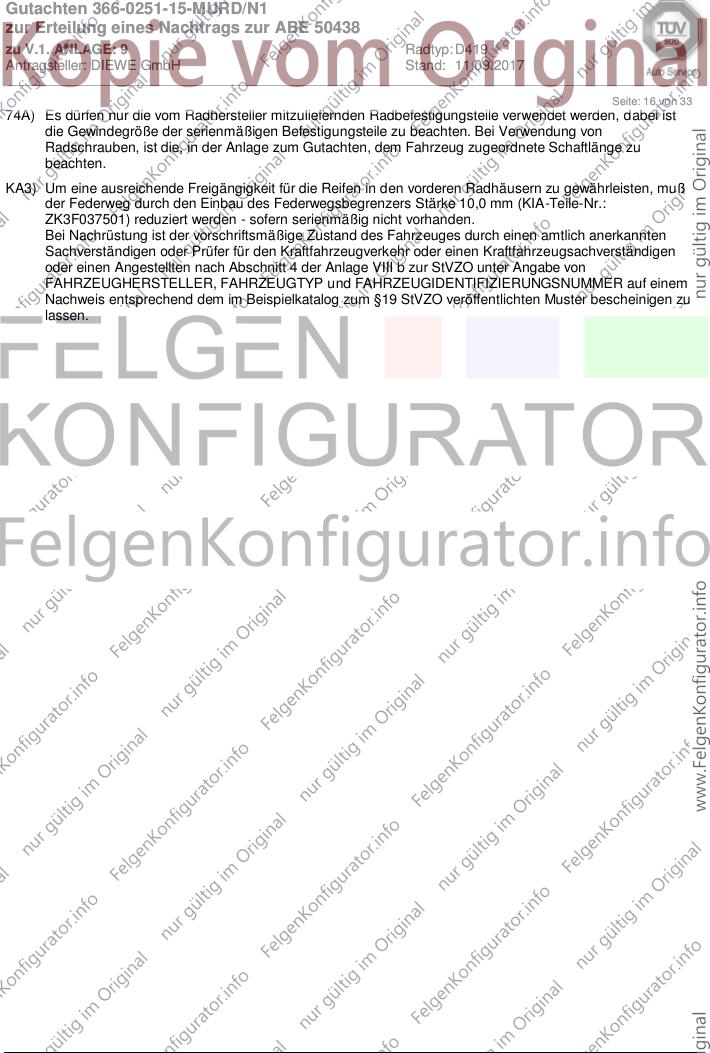

74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
KA3) Um eine ausreichende Freigängigkeit für die Reifen in den vorderen Radhäusern zu gewährleisten, muß
der Federweg durch den Einbau des Federwegsbegrenzers Stärke 10,0 mm (KIA-Teile-Nr.:
ZK3F037501) reduziert werden - sofern serienmäßig nicht vorhanden.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 17 von 33
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: B
Genehm.Nr.: e2*2007/46*0117*..
Handelsbez.: C4 AIRCROSS
Variante(n): Allradantrieb, Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 500 VA
26P x = 270 y = 450 VA
27B x = 320 y = 430 HA
27I x = 270 y = 380 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 500 14 VA
26N x = 320 y = 500 8 VA
27F x = 320 y = 430 12 HA
27H x = 320 y = 430 8 HA
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 18 von 33

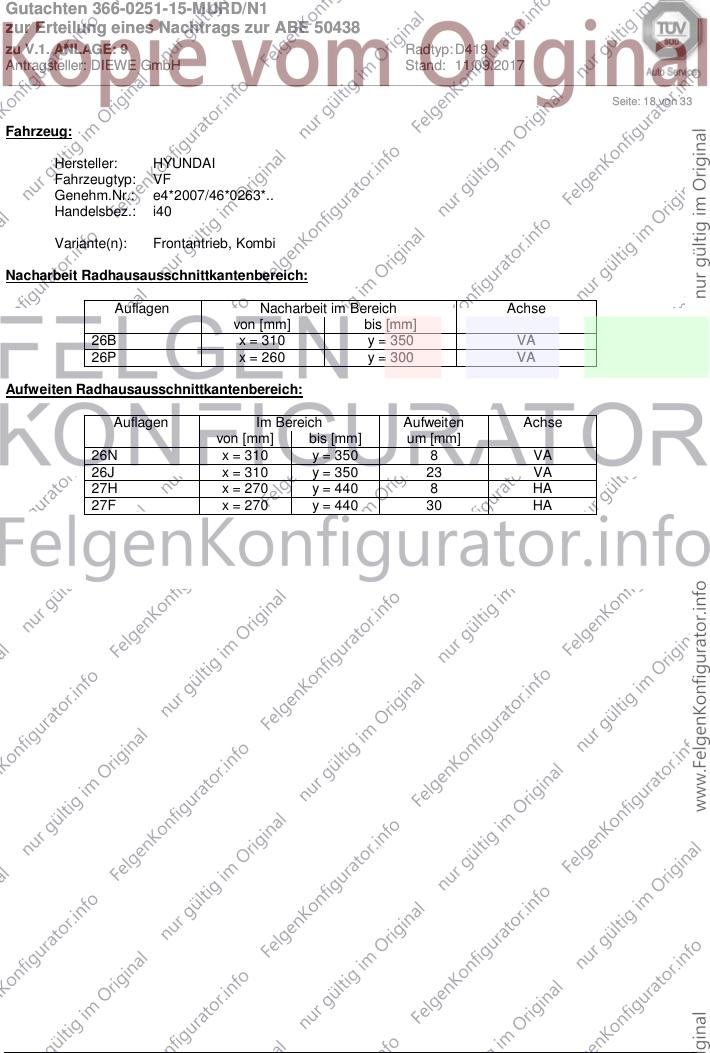

Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: VF
Genehm.Nr.: e4*2007/46*0263*..
Handelsbez.: i40
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 350 VA
26P x = 260 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 350 8 VA
26J x = 310 y = 350 23 VA
27H x = 270 y = 440 8 HA
27F x = 270 y = 440 30 HA

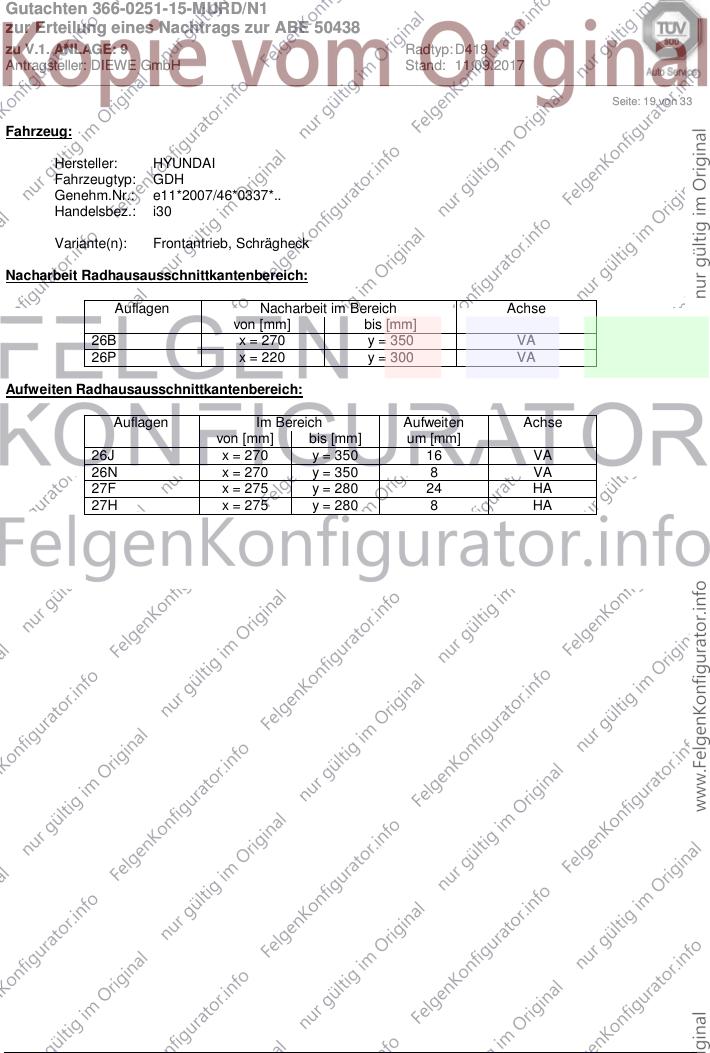

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 19 von 33
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: GDH
Genehm.Nr.: e11*2007/46*0337*..
Handelsbez.: i30
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 350 VA
26P x = 220 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 270 y = 350 16 VA
26N x = 270 y = 350 8 VA
27F x = 275 y = 280 24 HA
27H x = 275 y = 280 8 HA
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________

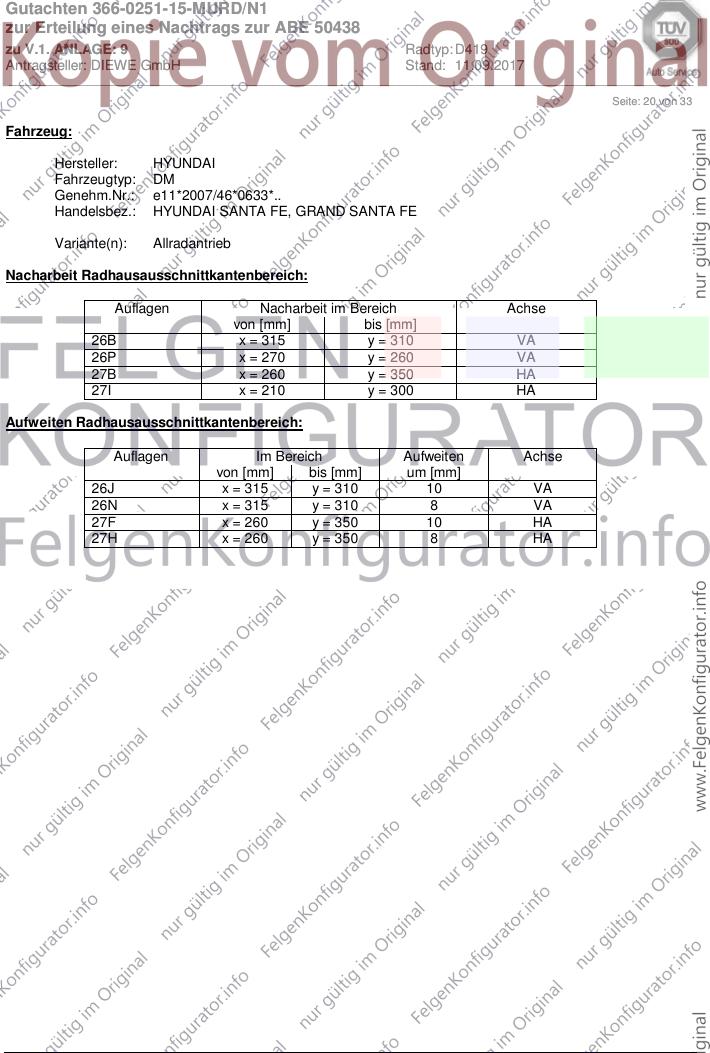

Seite: 20 von 33
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: DM
Genehm.Nr.: e11*2007/46*0633*..
Handelsbez.: HYUNDAI SANTA FE, GRAND SANTA FE
Variante(n): Allradantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 315 y = 310 VA
26P x = 270 y = 260 VA
27B x = 260 y = 350 HA
27I x = 210 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 315 y = 310 10 VA
26N x = 315 y = 310 8 VA
27F x = 260 y = 350 10 HA
27H x = 260 y = 350 8 HA
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________

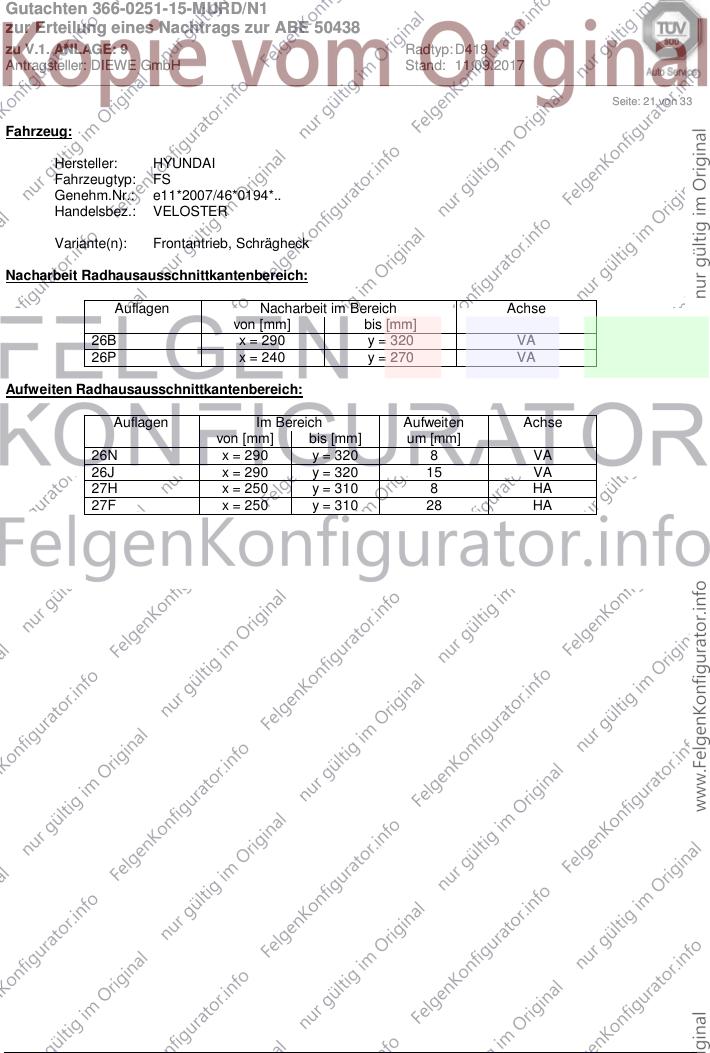

Seite: 21 von 33
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: FS
Genehm.Nr.: e11*2007/46*0194*..
Handelsbez.: VELOSTER
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 320 VA
26P x = 240 y = 270 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 290 y = 320 8 VA
26J x = 290 y = 320 15 VA
27H x = 250 y = 310 8 HA
27F x = 250 y = 310 28 HA

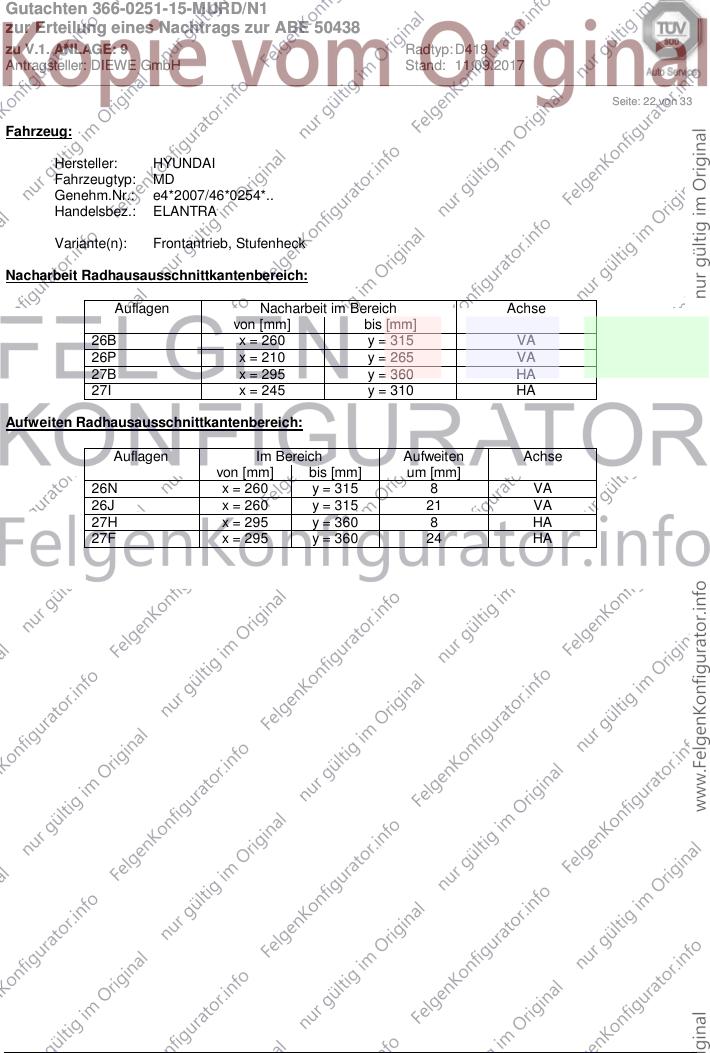

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 22 von 33
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: MD
Genehm.Nr.: e4*2007/46*0254*..
Handelsbez.: ELANTRA
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 315 VA
26P x = 210 y = 265 VA
27B x = 295 y = 360 HA
27I x = 245 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 260 y = 315 8 VA
26J x = 260 y = 315 21 VA
27H x = 295 y = 360 8 HA
27F x = 295 y = 360 24 HA
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________

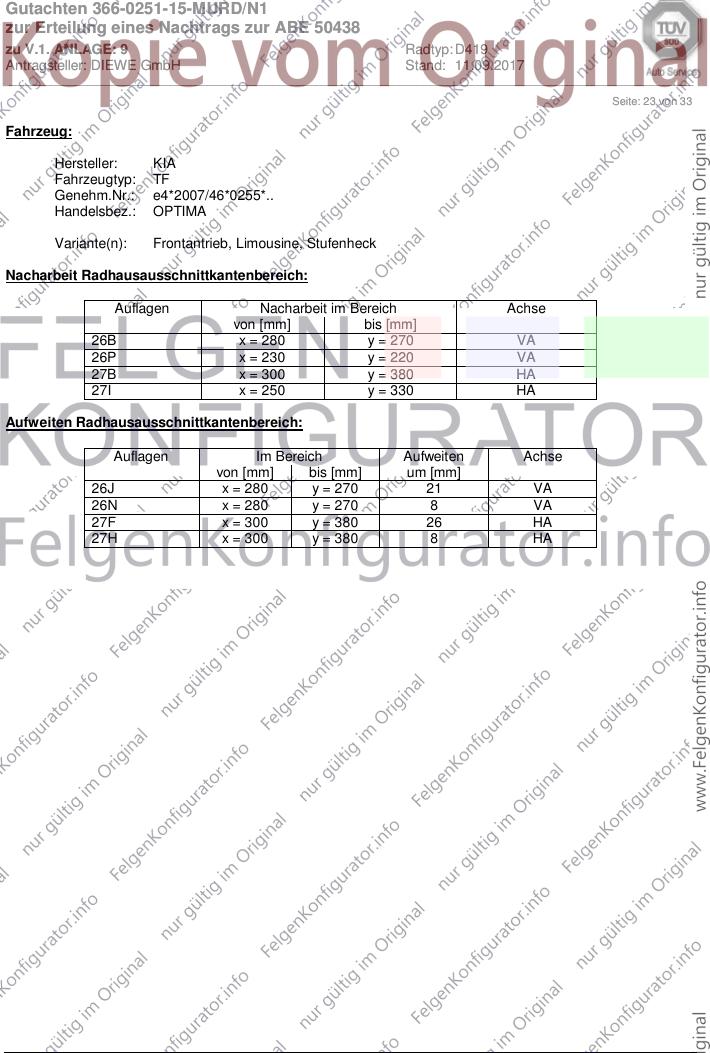

Seite: 23 von 33
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: TF
Genehm.Nr.: e4*2007/46*0255*..
Handelsbez.: OPTIMA
Variante(n): Frontantrieb, Limousine, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 270 VA
26P x = 230 y = 220 VA
27B x = 300 y = 380 HA
27I x = 250 y = 330 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 270 21 VA
26N x = 280 y = 270 8 VA
27F x = 300 y = 380 26 HA
27H x = 300 y = 380 8 HA

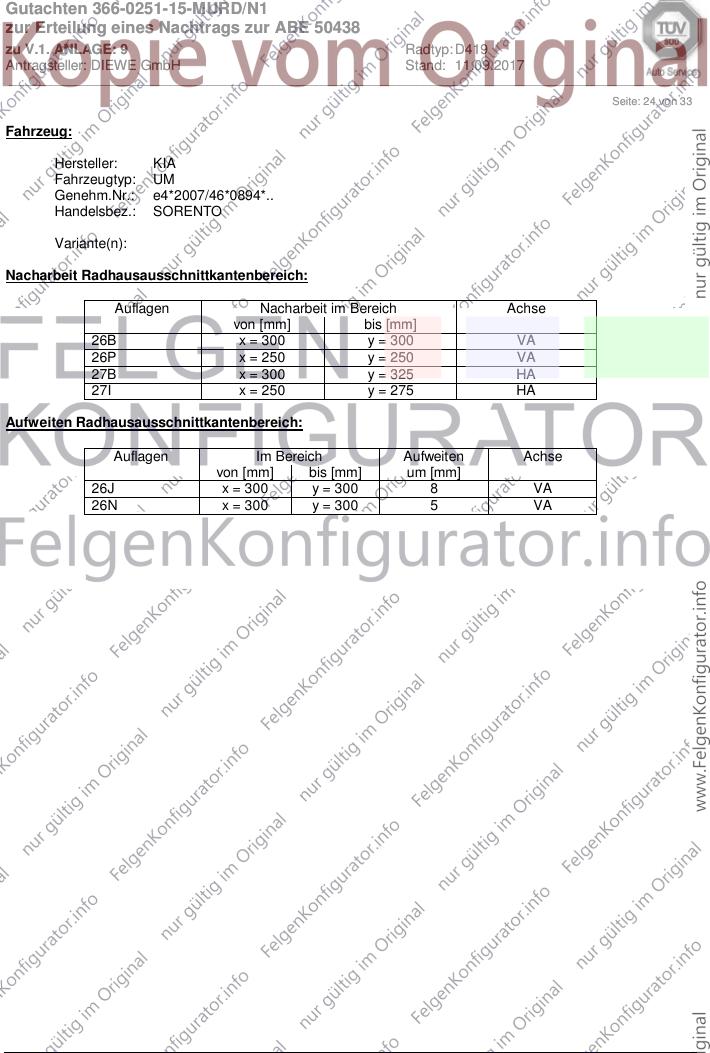

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 24 von 33
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: UM
Genehm.Nr.: e4*2007/46*0894*..
Handelsbez.: SORENTO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
27B x = 300 y = 325 HA
27I x = 250 y = 275 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 8 VA
26N x = 300 y = 300 5 VA

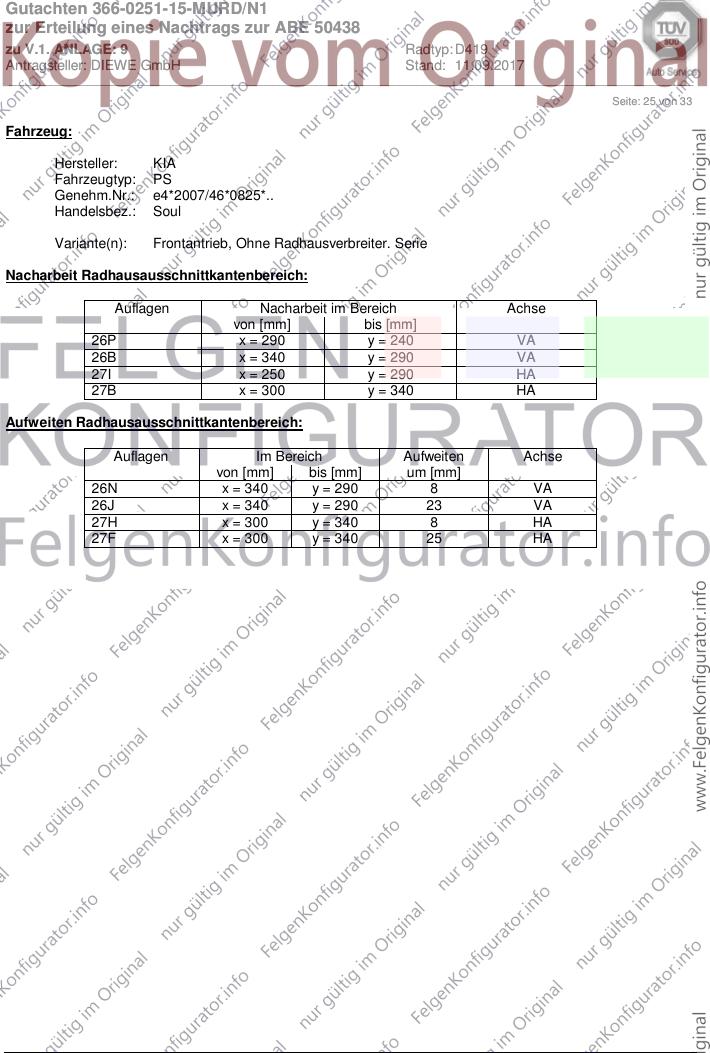

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 25 von 33
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: PS
Genehm.Nr.: e4*2007/46*0825*..
Handelsbez.: Soul
Variante(n): Frontantrieb, Ohne Radhausverbreiter. Serie
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 290 y = 240 VA
26B x = 340 y = 290 VA
27I x = 250 y = 290 HA
27B x = 300 y = 340 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 340 y = 290 8 VA
26J x = 340 y = 290 23 VA
27H x = 300 y = 340 8 HA
27F x = 300 y = 340 25 HA

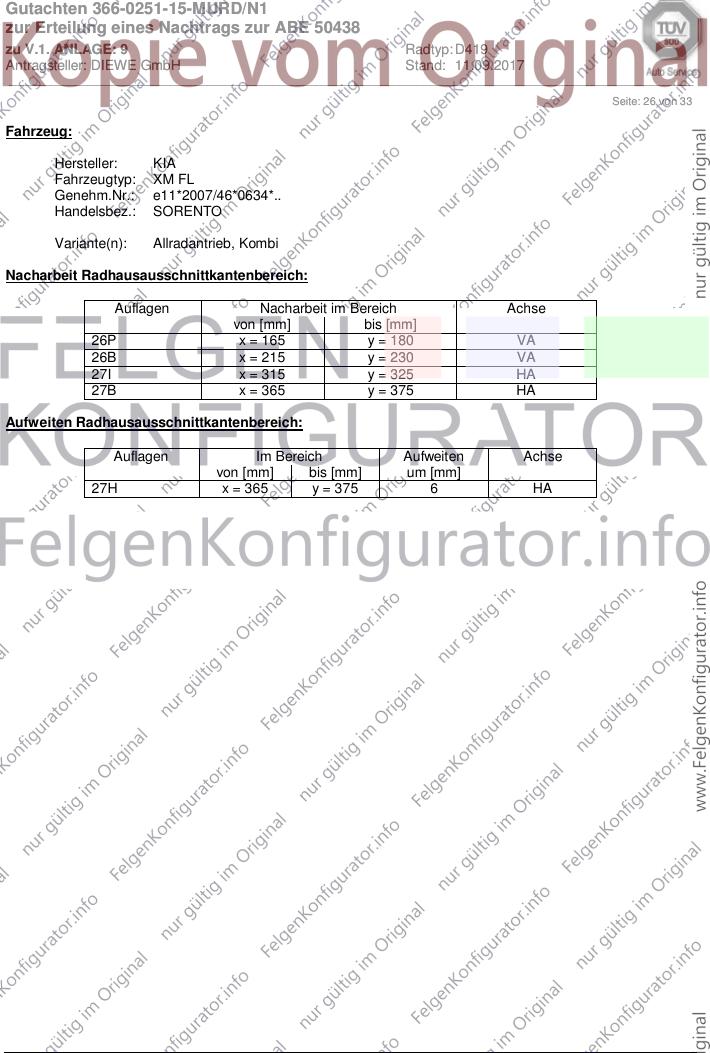

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 26 von 33
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: XM FL
Genehm.Nr.: e11*2007/46*0634*..
Handelsbez.: SORENTO
Variante(n): Allradantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 165 y = 180 VA
26B x = 215 y = 230 VA
27I x = 315 y = 325 HA
27B x = 365 y = 375 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 365 y = 375 6 HA
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 27 von 33
Fahrzeug:
Hersteller: KIA MOTORS
Fahrzeugtyp: JD
Genehm.Nr.: e4*2007/46*0496*..
Handelsbez.: CEE'D
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 340 y = 350 VA
26P x = 290 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 340 y = 350 27 VA
26N x = 340 y = 350 8 VA
27F x = 250 y = 290 30 HA
27H x = 250 y = 290 8 HA
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 28 von 33
Fahrzeug:
Hersteller: KIA MOTORS
Fahrzeugtyp: RP
Genehm.Nr.: e4*2007/46*0633*..
Handelsbez.: Carens, Rondo
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 325 VA
26P x = 260 y = 275 VA
27B x = 260 y = 300 HA
27I x = 210 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 325 30 VA
26N x = 310 y = 325 30 VA
27F x = 260 y = 300 30 HA
27H x = 260 y = 300 30 HA

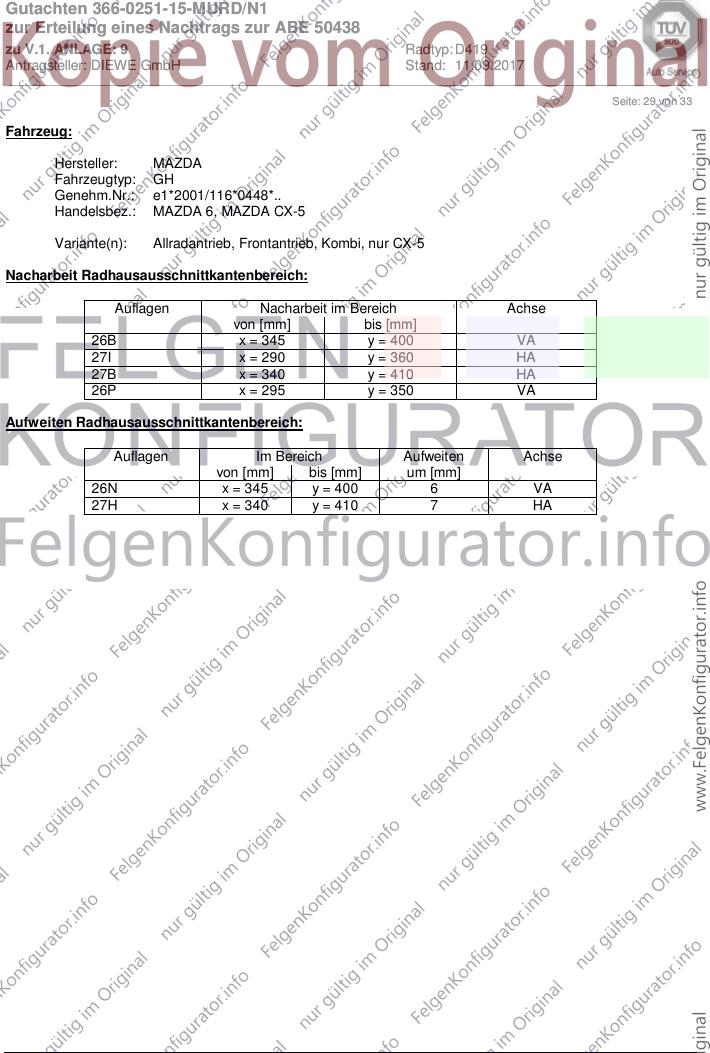

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 29 von 33
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GH
Genehm.Nr.: e1*2001/116*0448*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): Allradantrieb, Frontantrieb, Kombi, nur CX-5
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 345 y = 400 VA
27I x = 290 y = 360 HA
27B x = 340 y = 410 HA
26P x = 295 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 345 y = 400 6 VA
27H x = 340 y = 410 7 HA

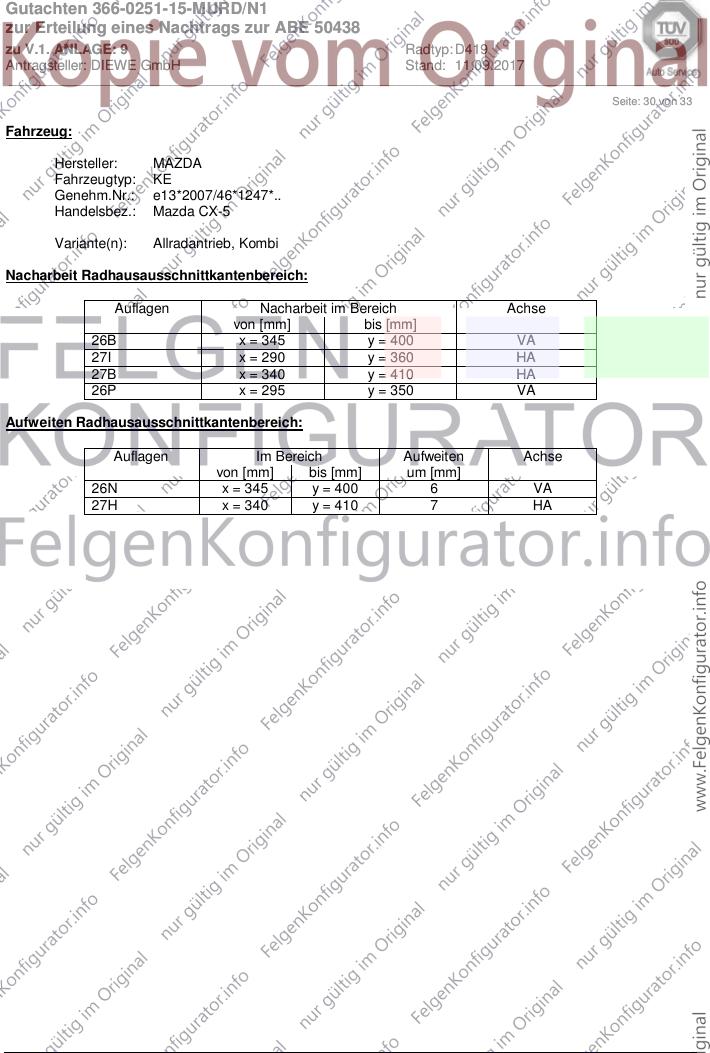

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 30 von 33
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: KE
Genehm.Nr.: e13*2007/46*1247*..
Handelsbez.: Mazda CX-5
Variante(n): Allradantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 345 y = 400 VA
27I x = 290 y = 360 HA
27B x = 340 y = 410 HA
26P x = 295 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 345 y = 400 6 VA
27H x = 340 y = 410 7 HA
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________

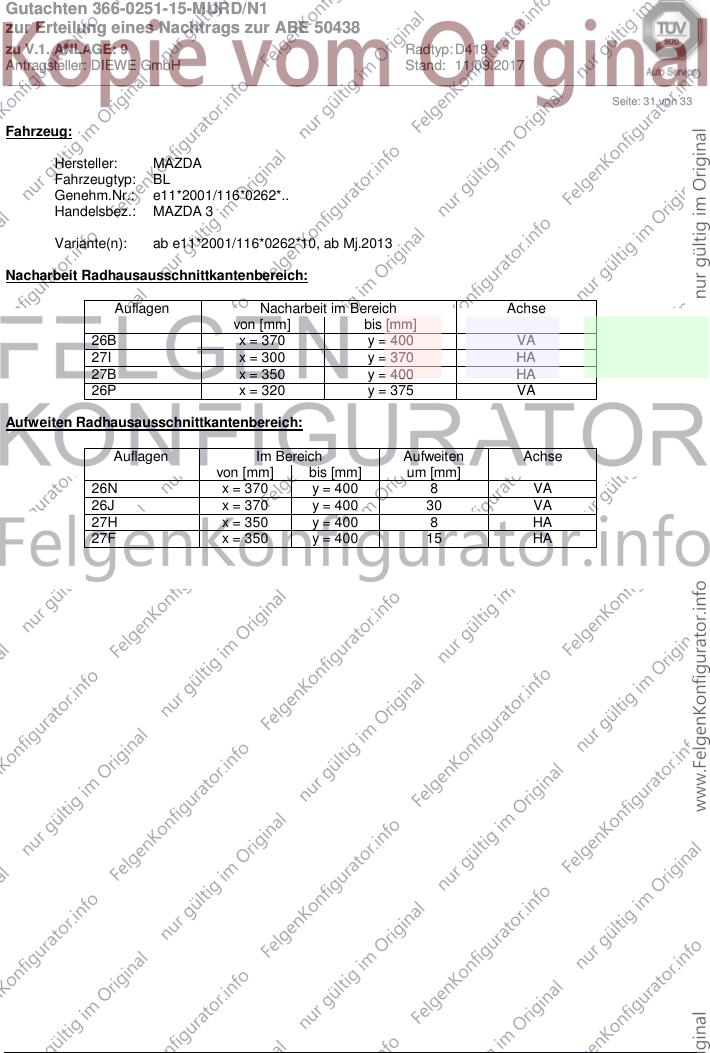

Seite: 31 von 33
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: BL
Genehm.Nr.: e11*2001/116*0262*..
Handelsbez.: MAZDA 3
Variante(n): ab e11*2001/116*0262*10, ab Mj.2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 370 y = 400 VA
27I x = 300 y = 370 HA
27B x = 350 y = 400 HA
26P x = 320 y = 375 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 370 y = 400 8 VA
26J x = 370 y = 400 30 VA
27H x = 350 y = 400 8 HA
27F x = 350 y = 400 15 HA
Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________

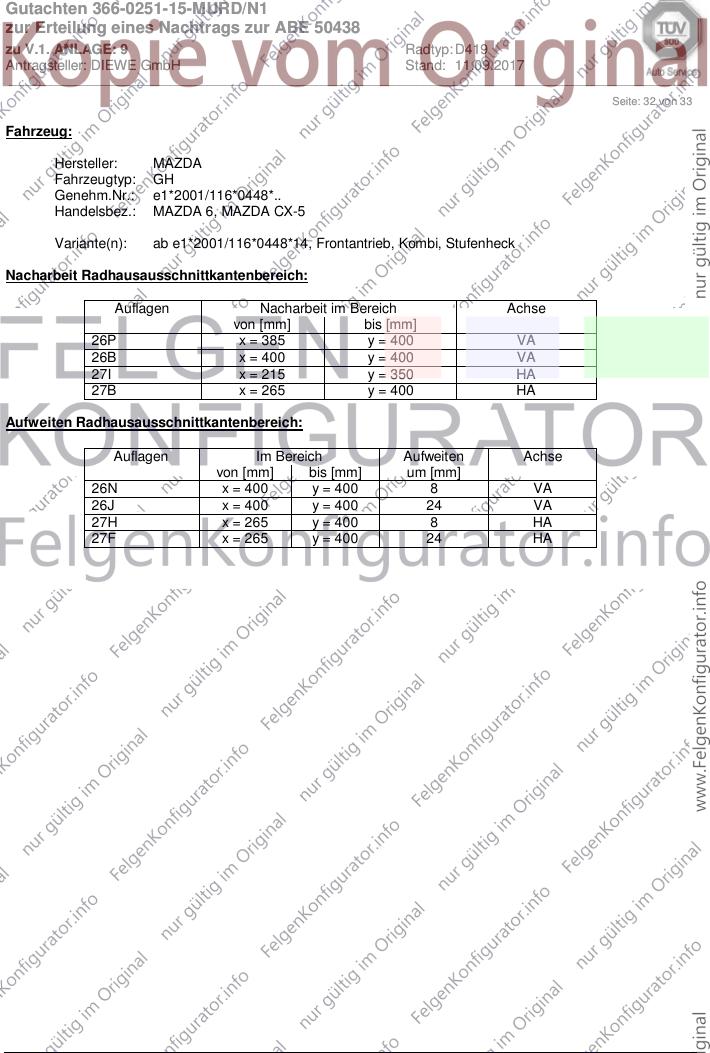

Seite: 32 von 33
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GH
Genehm.Nr.: e1*2001/116*0448*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): ab e1*2001/116*0448*14, Frontantrieb, Kombi, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
27H x = 265 y = 400 8 HA
27F x = 265 y = 400 24 HA

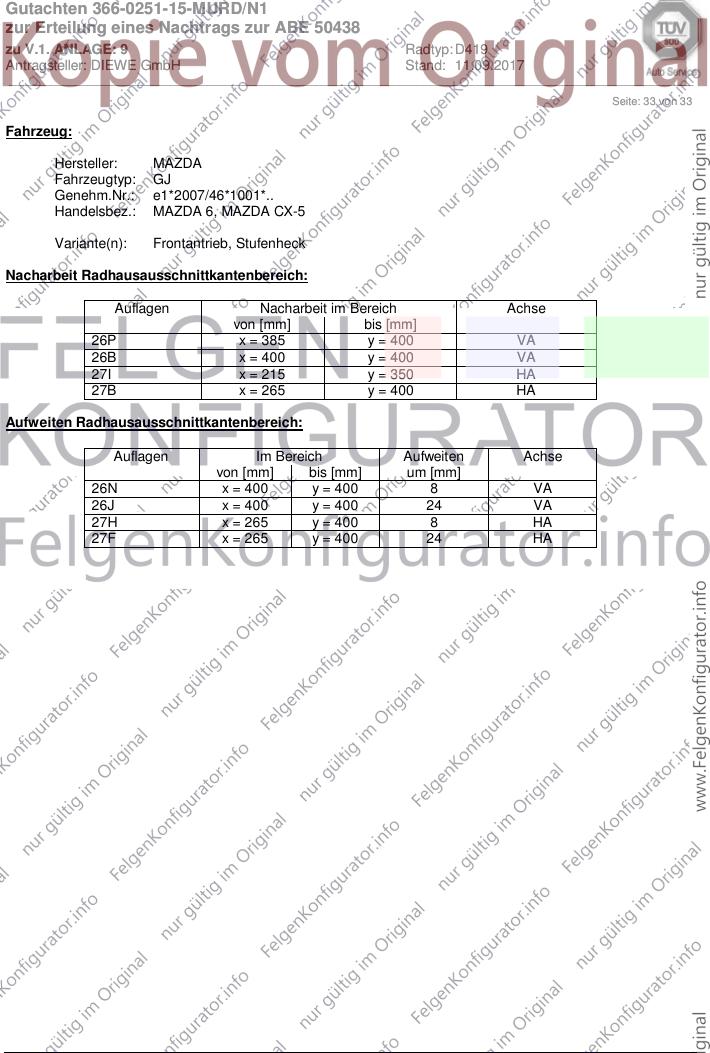

Gutachten 366-0251-15-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50438
zu V.1. ANLAGE: 9 Radtyp: D419
Antragsteller: DIEWE GmbH Stand: 11.09.2017
__________________________________________________________________________________________________________________
Seite: 33 von 33
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GJ
Genehm.Nr.: e1*2007/46*1001*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
27H x = 265 y = 400 8 HA
27F x = 265 y = 400 24 HA
