Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 78 CHRYSLER Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________
Seite: 1 von 3

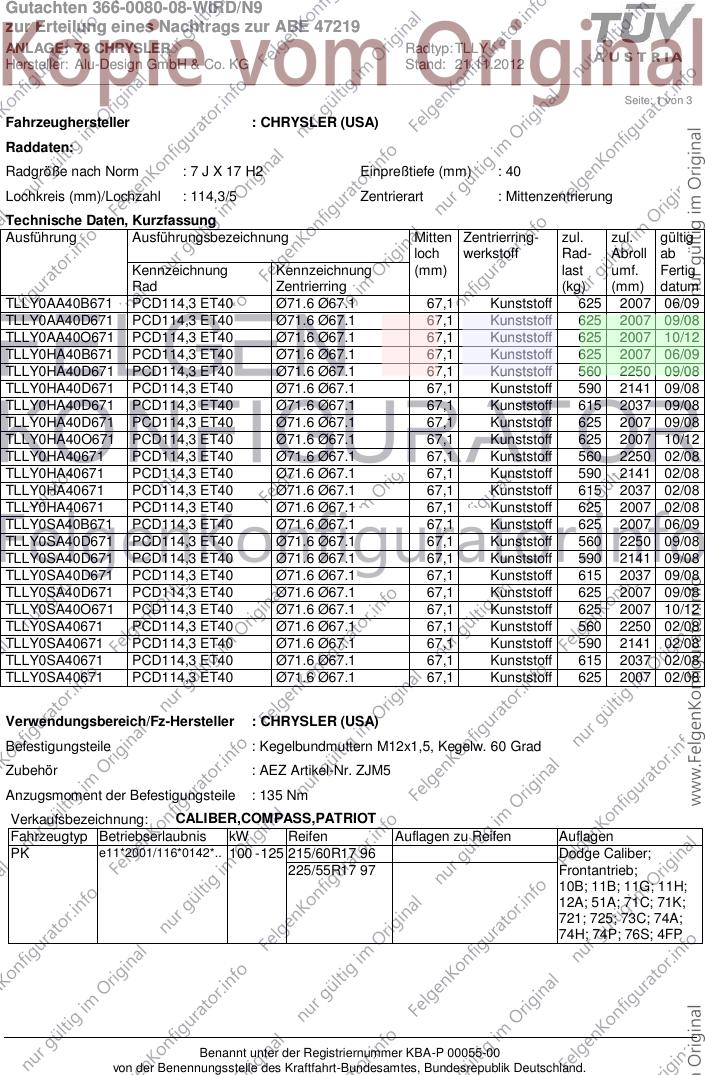

Fahrzeughersteller : CHRYSLER (USA)
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TLLY0AA40B671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 06/09
TLLY0AA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 09/08
TLLY0AA40O671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 10/12
TLLY0HA40B671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 06/09
TLLY0HA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 09/08
TLLY0HA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 09/08
TLLY0HA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 09/08
TLLY0HA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 09/08
TLLY0HA40O671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 10/12
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 02/08
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 02/08
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 02/08
TLLY0HA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 02/08
TLLY0SA40B671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 06/09
TLLY0SA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 09/08
TLLY0SA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 09/08
TLLY0SA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 09/08
TLLY0SA40D671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 09/08
TLLY0SA40O671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 10/12
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 560 2250 02/08
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 590 2141 02/08
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 615 2037 02/08
TLLY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 625 2007 02/08
Verwendungsbereich/Fz-Hersteller : CHRYSLER (USA)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJM5
Anzugsmoment der Befestigungsteile : 135 Nm
Verkaufsbezeichnung: CALIBER,COMPASS,PATRIOT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PK e11*2001/116*0142*.. 100 - 125 215/60R17 96 Dodge Caliber;
225/55R17 97 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76S; 4FP
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 78 CHRYSLER Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________
Seite: 2 von 3

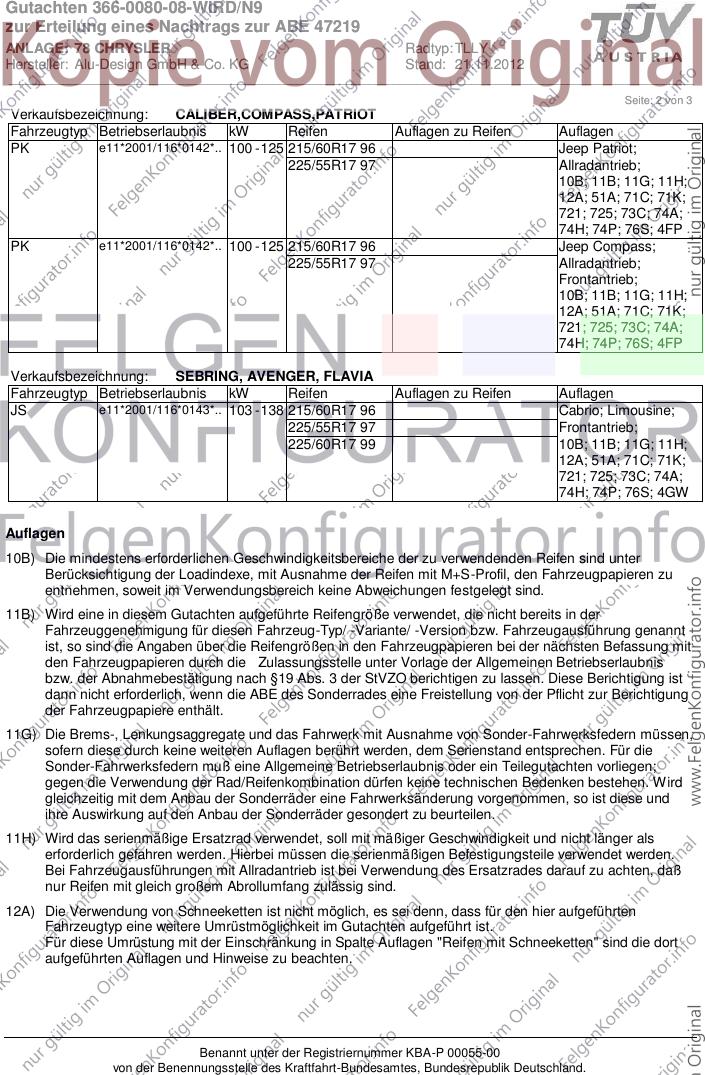

Verkaufsbezeichnung: CALIBER,COMPASS,PATRIOT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PK e11*2001/116*0142*.. 100 - 125 215/60R17 96 Jeep Patriot;
225/55R17 97 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76S; 4FP
PK e11*2001/116*0142*.. 100 - 125 215/60R17 96 Jeep Compass;
225/55R17 97 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76S; 4FP
Verkaufsbezeichnung: SEBRING, AVENGER, FLAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JS e11*2001/116*0143*.. 103 - 138 215/60R17 96 Cabrio; Limousine;
225/55R17 97 Frontantrieb;
225/60R17 99 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76S; 4GW
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 78 CHRYSLER Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________
Seite: 3 von 3

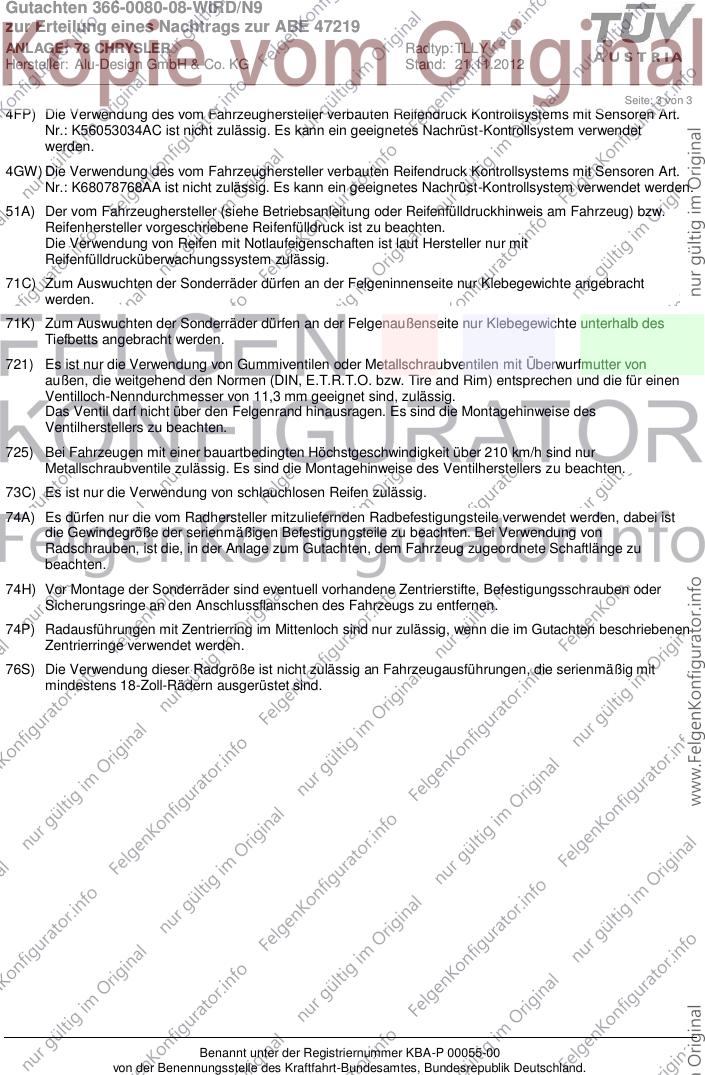

4FP) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: K56053034AC ist nicht zulässig. Es kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4GW) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: K68078768AA ist nicht zulässig. Es kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
