Mobilität
Teilegutachten
nach Anlage XIX zu § 19/3 StVZO
Nr. RZ-061193-C0-015
über den Verwendungsbereich von Sonderrädern
an Fahrzeugen des Herstellers
CHRYSLER
Auftraggeber *): Borbet GmbH
Hauptstraße 5
59969 Hallenberg Hesborn
*) Auftraggeber=Hersteller im Sinne der Anlage XIX zu §19/3 StVZO
Hinweise für den Fahrzeughalter
Nach der Durchführung der Fahrzeugumrüstung ist das Fahrzeug unverzüglich einem amtlich
anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einem Prüfinge-
nieur einer amtlich anerkannten Überwachungsorganisation zur Begutachtung vorzuführen. Die
ausgefüllte und von der Prüfstelle abgestempelte Anbaubestätigung (amtliches Formblatt) ist im
Fahrzeug mitzuführen und berechtigten Personen auf Verlangen vorzuzeigen; dies entfällt nach
Berichtigung der Fahrzeugpapiere.
Technische Angaben zu den Sonderrädern
Hersteller: Borbet GmbH
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: BORBET
Radtyp: XA 902015
Ausführungsbezeichnung: Lk 114,3 J
Radgröße: 9J x 20 H2
Einpreßtiefe: 35 mm
Lochkreisdurchmesser: 114.3 mm
Lochzahl: 5
Mittenlochdurchmesser: 71.6 mm
Zentrierart: Mittenzentrierung
Radlastprüfung: RWTÜV Fahrzeug GmbH, RP-003533-G0-015
geprüfte Radlast 800 kg
bei Reifenabrollumfang: 2250 mm
alternative Radlast: 792 kg
bei Reifenabrollumfang: 2275 mm
Durchgeführte Prüfungen
Es wurde die Verwendungsmöglichkeit der oben beschriebenen Sonderräder an Fahrzeugen
des im Verwendungsbereich genannten Herstellers geprüft. Die Prüfung erfolgte unter Zu-
grundelegung des VdTÜV Merkblatts 751 Anhang I und 3.4 der Richtlinie für die Prüfung von
Sonderrädern.
TÜV NORD Mobilität GmbH & Co. KG - Institut für Fahrzeugtechnik und Mobilität, Adlerstr. 7, 45307 Essen
Akkreditiert von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes DAR-Registrier-Nr. KBA-P 00004-96
RZ-061193-C0-015.doc
Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061193-C0-015
Seite : 2/5 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : XA 902015
Fahrwerksfestigkeit
Die Spurweite der geprüften Fahrzeugtypen wird durch die geänderte Einpreßtiefe der Sonder-
räder vergrößert. Die Spurweitenerhöhung ist nicht größer als 2%.
Ergebnis der Prüfungen
Entsprechende Auflagen und Hinweise, die sich aus den oben beschriebenen Prüfungen für die
einzelnen Rad-Reifen-Kombinationen ergaben, sind den Abschnitten Verwendungsbereich und
Auflagen und Hinweise zu entnehmen. Die Prüfergebnisse und somit auch die Auflagen und
Hinweise berücksichtigen die in der E.T.R.T.O. genannten Reifengrößtmaße „Maximum in Ser-
vice“.
Verwendungsbereich
Fahrzeughersteller oder Marke : Chrysler Corporation (USA)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
GS, LR Radmutter, Kegel 60°, Gewinde 120 Nm
M12x1,5
KK,KJ Serien-Radmutter, Kegel 60°, Gewinde 130 Nm
1/2 Zoll
Typ: GS
ABE / EG-Genehmigung: e11*93/81*0027*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 131 Voyager, 245/35R20 A01) bis A10)
Grand Voyager K03)S01)
e11*93/81*0027*08 1295/1405 5/114,3/71,5
Typ: LR
ABE / EG-Genehmigung: e11*93/81*0056*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
149 bis 187 300 M 245/35R20 A01) bis A10)
K14)S01)
e11*93/81*0056*07 1225/1000 5/114,3/71,5

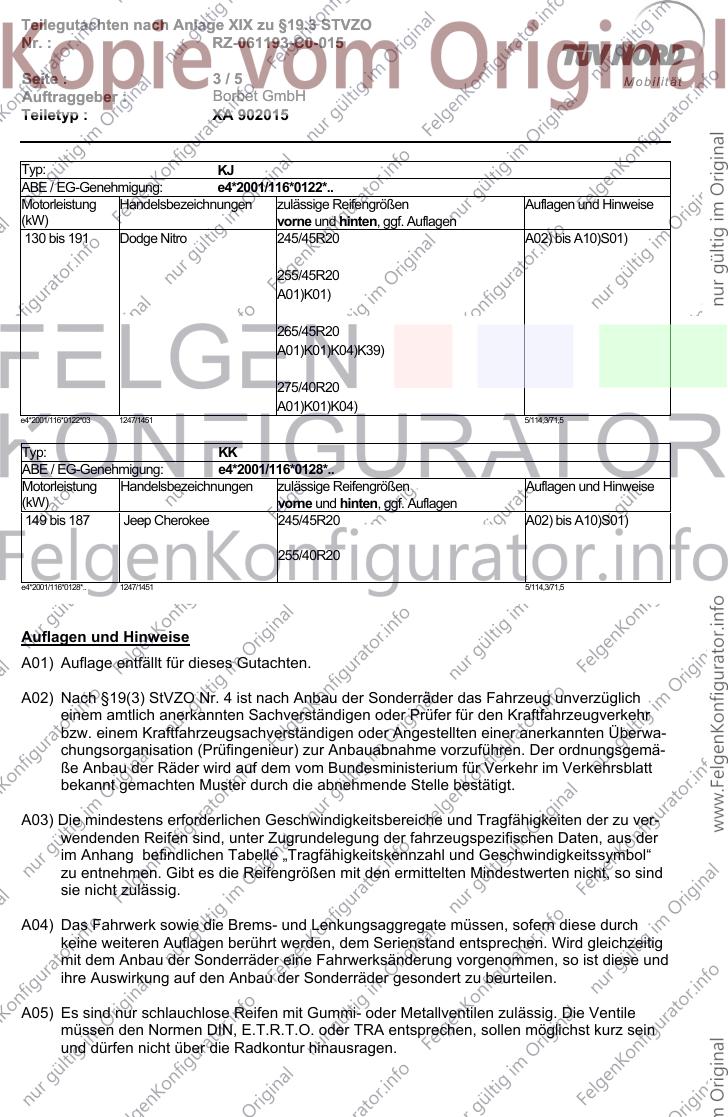

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061193-C0-015
Seite : 3/5 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : XA 902015
Typ: KJ
ABE / EG-Genehmigung: e4*2001/116*0122*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 bis 191 Dodge Nitro 245/45R20 A02) bis A10)S01)
255/45R20
A01)K01)
265/45R20
A01)K01)K04)K39)
275/40R20
A01)K01)K04)
e4*2001/116*0122*03 1247/1451 5/114,3/71,5
Typ: KK
ABE / EG-Genehmigung: e4*2001/116*0128*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
149 bis 187 Jeep Cherokee 245/45R20 A02) bis A10)S01)
255/40R20
e4*2001/116*0128*.. 1247/1451 5/114,3/71,5
Auflagen und Hinweise
A01) Auflage entfällt für dieses Gutachten.
A02) Nach §19(3) StVZO Nr. 4 ist nach Anbau der Sonderräder das Fahrzeug unverzüglich
einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
bzw. einem Kraftfahrzeugsachverständigen oder Angestellten einer anerkannten Überwa-
chungsorganisation (Prüfingenieur) zur Anbauabnahme vorzuführen. Der ordnungsgemä-
ße Anbau der Räder wird auf dem vom Bundesministerium für Verkehr im Verkehrsblatt
bekannt gemachten Muster durch die abnehmende Stelle bestätigt.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“
zu entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind
sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi- oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

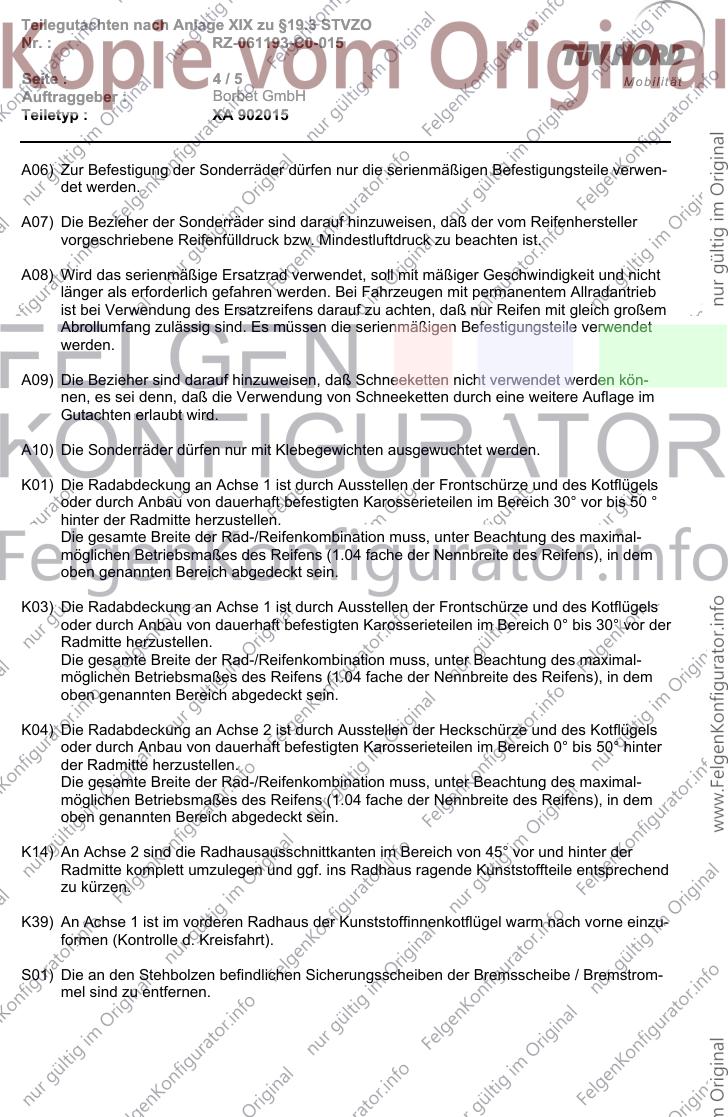

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061193-C0-015
Seite : 4/5 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : XA 902015
A06) Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsteile verwen-
det werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, daß nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, daß Schneeketten nicht verwendet werden kön-
nen, es sei denn, daß die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur mit Klebegewichten ausgewuchtet werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K39) An Achse 1 ist im vorderen Radhaus der Kunststoffinnenkotflügel warm nach vorne einzu-
formen (Kontrolle d. Kreisfahrt).
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrom-
mel sind zu entfernen.

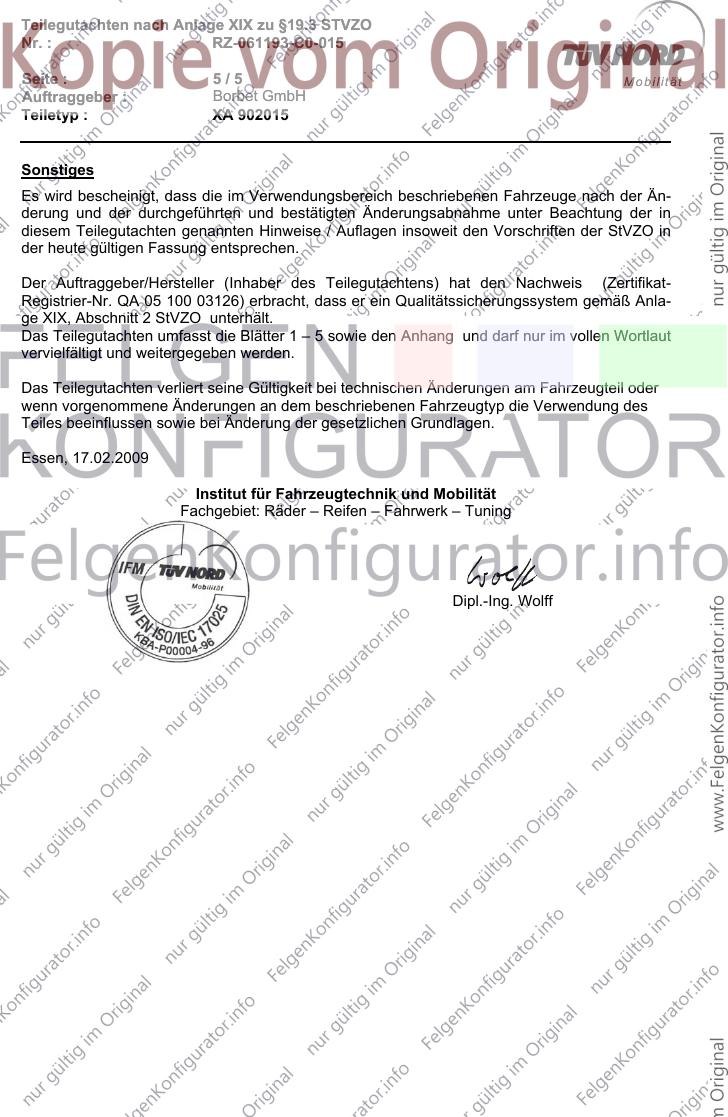

Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-061193-C0-015
Seite : 5/5 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : XA 902015
Sonstiges
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Än-
derung und der durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in
diesem Teilegutachten genannten Hinweise / Auflagen insoweit den Vorschriften der StVZO in
der heute gültigen Fassung entsprechen.
Der Auftraggeber/Hersteller (Inhaber des Teilegutachtens) hat den Nachweis (Zertifikat-
Registrier-Nr. QA 05 100 03126) erbracht, dass er ein Qualitätssicherungssystem gemäß Anla-
ge XIX, Abschnitt 2 StVZO unterhält.
Das Teilegutachten umfasst die Blätter 1 – 5 sowie den Anhang und darf nur im vollen Wortlaut
vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil oder
wenn vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des
Teiles beeinflussen sowie bei Änderung der gesetzlichen Grundlagen.
Essen, 17.02.2009
Institut für Fahrzeugtechnik und Mobilität
Fachgebiet: Räder – Reifen – Fahrwerk – Tuning
Dipl.-Ing. Wolff

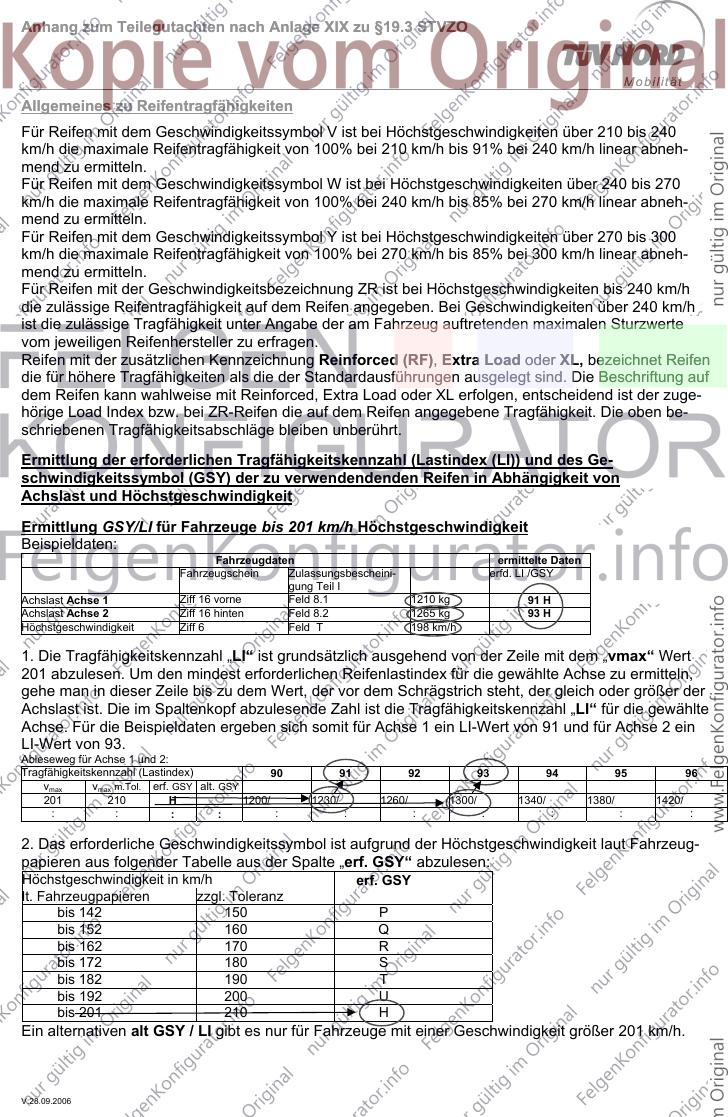

Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
Allgemeines zu Reifentragfähigkeiten
Für Reifen mit dem Geschwindigkeitssymbol V ist bei Höchstgeschwindigkeiten über 210 bis 240
km/h die maximale Reifentragfähigkeit von 100% bei 210 km/h bis 91% bei 240 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit dem Geschwindigkeitssymbol W ist bei Höchstgeschwindigkeiten über 240 bis 270
km/h die maximale Reifentragfähigkeit von 100% bei 240 km/h bis 85% bei 270 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit dem Geschwindigkeitssymbol Y ist bei Höchstgeschwindigkeiten über 270 bis 300
km/h die maximale Reifentragfähigkeit von 100% bei 270 km/h bis 85% bei 300 km/h linear abneh-
mend zu ermitteln.
Für Reifen mit der Geschwindigkeitsbezeichnung ZR ist bei Höchstgeschwindigkeiten bis 240 km/h
die zulässige Reifentragfähigkeit auf dem Reifen angegeben. Bei Geschwindigkeiten über 240 km/h
ist die zulässige Tragfähigkeit unter Angabe der am Fahrzeug auftretenden maximalen Sturzwerte
vom jeweiligen Reifenhersteller zu erfragen.
Reifen mit der zusätzlichen Kennzeichnung Reinforced (RF), Extra Load oder XL, bezeichnet Reifen
die für höhere Tragfähigkeiten als die der Standardausführungen ausgelegt sind. Die Beschriftung auf
dem Reifen kann wahlweise mit Reinforced, Extra Load oder XL erfolgen, entscheidend ist der zuge-
hörige Load Index bzw. bei ZR-Reifen die auf dem Reifen angegebene Tragfähigkeit. Die oben be-
schriebenen Tragfähigkeitsabschläge bleiben unberührt.
Ermittlung der erforderlichen Tragfähigkeitskennzahl (Lastindex (LI)) und des Ge-
schwindigkeitssymbol (GSY) der zu verwendendenden Reifen in Abhängigkeit von
Achslast und Höchstgeschwindigkeit
Ermittlung GSY/LI für Fahrzeuge bis 201 km/h Höchstgeschwindigkeit
Beispieldaten:
Fahrzeugdaten ermittelte Daten
Fahrzeugschein Zulassungsbescheini- erfd. LI /GSY
gung Teil I
Achslast Achse 1 Ziff 16 vorne Feld 8.1 1210 kg 91 H
Achslast Achse 2 Ziff 16 hinten Feld 8.2 1265 kg 93 H
Höchstgeschwindigkeit Ziff 6 Feld T 198 km/h
1. Die Tragfähigkeitskennzahl „LI“ ist grundsätzlich ausgehend von der Zeile mit dem „vmax“ Wert
201 abzulesen. Um den mindest erforderlichen Reifenlastindex für die gewählte Achse zu ermitteln,
gehe man in dieser Zeile bis zu dem Wert, der vor dem Schrägstrich steht, der gleich oder größer der
Achslast ist. Die im Spaltenkopf abzulesende Zahl ist die Tragfähigkeitskennzahl „LI“ für die gewählte
Achse. Für die Beispieldaten ergeben sich somit für Achse 1 ein LI-Wert von 91 und für Achse 2 ein
LI-Wert von 93.
Ableseweg für Achse 1 und 2:
Tragfähigkeitskennzahl (Lastindex) 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
2. Das erforderliche Geschwindigkeitssymbol ist aufgrund der Höchstgeschwindigkeit laut Fahrzeug-
papieren aus folgender Tabelle aus der Spalte „erf. GSY“ abzulesen:
Höchstgeschwindigkeit in km/h erf. GSY
lt. Fahrzeugpapieren zzgl. Toleranz
bis 142 150 P
bis 152 160 Q
bis 162 170 R
bis 172 180 S
bis 182 190 T
bis 192 200 U
bis 201 210 H
Ein alternativen alt GSY / LI gibt es nur für Fahrzeuge mit einer Geschwindigkeit größer 201 km/h.
V:28.09.2006

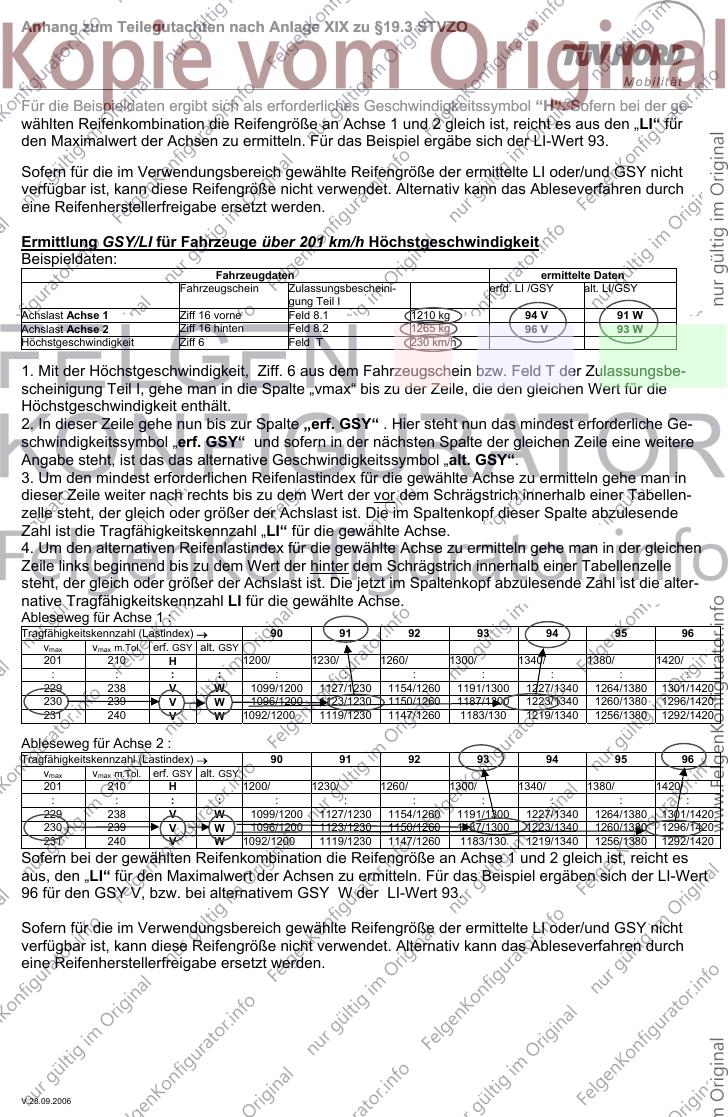

Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
Für die Beispieldaten ergibt sich als erforderliches Geschwindigkeitssymbol “H“. Sofern bei der ge-
wählten Reifenkombination die Reifengröße an Achse 1 und 2 gleich ist, reicht es aus den „LI“ für
den Maximalwert der Achsen zu ermitteln. Für das Beispiel ergäbe sich der LI-Wert 93.
Sofern für die im Verwendungsbereich gewählte Reifengröße der ermittelte LI oder/und GSY nicht
verfügbar ist, kann diese Reifengröße nicht verwendet. Alternativ kann das Ableseverfahren durch
eine Reifenherstellerfreigabe ersetzt werden.
Ermittlung GSY/LI für Fahrzeuge über 201 km/h Höchstgeschwindigkeit
Beispieldaten:
Fahrzeugdaten ermittelte Daten
Fahrzeugschein Zulassungsbescheini- erfd. LI /GSY alt. LI/GSY
gung Teil I
Achslast Achse 1 Ziff 16 vorne Feld 8.1 1210 kg 94 V 91 W
Achslast Achse 2 Ziff 16 hinten Feld 8.2 1265 kg 96 V 93 W
Höchstgeschwindigkeit Ziff 6 Feld T 230 km/h
1. Mit der Höchstgeschwindigkeit, Ziff. 6 aus dem Fahrzeugschein bzw. Feld T der Zulassungsbe-
scheinigung Teil I, gehe man in die Spalte „vmax“ bis zu der Zeile, die den gleichen Wert für die
Höchstgeschwindigkeit enthält.
2. In dieser Zeile gehe nun bis zur Spalte „erf. GSY“ . Hier steht nun das mindest erforderliche Ge-
schwindigkeitssymbol „erf. GSY“ und sofern in der nächsten Spalte der gleichen Zeile eine weitere
Angabe steht, ist das das alternative Geschwindigkeitssymbol „alt. GSY“.
3. Um den mindest erforderlichen Reifenlastindex für die gewählte Achse zu ermitteln gehe man in
dieser Zeile weiter nach rechts bis zu dem Wert der vor dem Schrägstrich innerhalb einer Tabellen-
zelle steht, der gleich oder größer der Achslast ist. Die im Spaltenkopf dieser Spalte abzulesende
Zahl ist die Tragfähigkeitskennzahl „LI“ für die gewählte Achse.
4. Um den alternativen Reifenlastindex für die gewählte Achse zu ermitteln gehe man in der gleichen
Zeile links beginnend bis zu dem Wert der hinter dem Schrägstrich innerhalb einer Tabellenzelle
steht, der gleich oder größer der Achslast ist. Die jetzt im Spaltenkopf abzulesende Zahl ist die alter-
native Tragfähigkeitskennzahl LI für die gewählte Achse.
Ableseweg für Achse 1 :
Tragfähigkeitskennzahl (Lastindex) → 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
229 238 V W 1099/1200 1127/1230 1154/1260 1191/1300 1227/1340 1264/1380 1301/1420
230 239 V W 1096/1200 1123/1230 1150/1260 1187/1300 1223/1340 1260/1380 1296/1420
231 240 V W 1092/1200 1119/1230 1147/1260 1183/130 1219/1340 1256/1380 1292/1420
Ableseweg für Achse 2 :
Tragfähigkeitskennzahl (Lastindex) → 90 91 92 93 94 95 96
vmax vmax m.Tol. erf. GSY alt. GSY
201 210 H 1200/ 1230/ 1260/ 1300/ 1340/ 1380/ 1420/
: : : : : : : : : : :
229 238 V W 1099/1200 1127/1230 1154/1260 1191/1300 1227/1340 1264/1380 1301/1420
230 239 V W 1096/1200 1123/1230 1150/1260 1187/1300 1223/1340 1260/1380 1296/1420
231 240 V W 1092/1200 1119/1230 1147/1260 1183/130 1219/1340 1256/1380 1292/1420
Sofern bei der gewählten Reifenkombination die Reifengröße an Achse 1 und 2 gleich ist, reicht es
aus, den „LI“ für den Maximalwert der Achsen zu ermitteln. Für das Beispiel ergäben sich der LI-Wert
96 für den GSY V, bzw. bei alternativem GSY W der LI-Wert 93.
Sofern für die im Verwendungsbereich gewählte Reifengröße der ermittelte LI oder/und GSY nicht
verfügbar ist, kann diese Reifengröße nicht verwendet. Alternativ kann das Ableseverfahren durch
eine Reifenherstellerfreigabe ersetzt werden.
V:28.09.2006
Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
vmax vmax m.Tol erf. GSY alt. GSY 89 90 91 92 93 94 95
201 210 H 1160/ 1200/ 1230/ 1260/ 1300/ 1340/ 1380/
202 211 V W 1157/ 1160 1196/ 1200 1226/ 1230 1256/ 1260 1296/ 1300 1336/ 1340 1376/ 1380
203 212 V W 1153/ 1160 1193/ 1200 1223/ 1230 1252/ 1260 1292/ 1300 1332/ 1340 1372/ 1380
204 213 V W 1150/ 1160 1189/ 1200 1219/ 1230 1249/ 1260 1288/ 1300 1328/ 1340 1368/ 1380
205 214 V W 1146/ 1160 1186/ 1200 1215/ 1230 1245/ 1260 1284/ 1300 1324/ 1340 1363/ 1380
206 215 V W 1143/ 1160 1182/ 1200 1212/ 1230 1241/ 1260 1280/ 1300 1320/ 1340 1359/ 1380
207 216 V W 1139/ 1160 1178/ 1200 1208/ 1230 1237/ 1260 1277/ 1300 1316/ 1340 1355/ 1380
208 217 V W 1136/ 1160 1175/ 1200 1204/ 1230 1234/ 1260 1273/ 1300 1312/ 1340 1351/ 1380
209 218 V W 1132/ 1160 1171/ 1200 1200/ 1230 1230/ 1260 1269/ 1300 1308/ 1340 1347/ 1380
210 219 V W 1129/ 1160 1168/ 1200 1197/ 1230 1226/ 1260 1265/ 1300 1304/ 1340 1343/ 1380
211 220 V W 1125/ 1160 1164/ 1200 1193/ 1230 1222/ 1260 1261/ 1300 1300/ 1340 1339/ 1380
212 221 V W 1122/ 1160 1160/ 1200 1189/ 1230 1218/ 1260 1257/ 1300 1296/ 1340 1334/ 1380
213 222 V W 1118/ 1160 1157/ 1200 1186/ 1230 1215/ 1260 1253/ 1300 1292/ 1340 1330/ 1380
214 223 V W 1115/ 1160 1153/ 1200 1182/ 1230 1211/ 1260 1249/ 1300 1288/ 1340 1326/ 1380
215 224 V W 1111/ 1160 1150/ 1200 1178/ 1230 1207/ 1260 1245/ 1300 1284/ 1340 1322/ 1380
216 225 V W 1108/ 1160 1146/ 1200 1175/ 1230 1203/ 1260 1242/ 1300 1280/ 1340 1318/ 1380
217 226 V W 1104/ 1160 1142/ 1200 1171/ 1230 1200/ 1260 1238/ 1300 1276/ 1340 1314/ 1380
218 227 V W 1101/ 1160 1139/ 1200 1167/ 1230 1196/ 1260 1234/ 1300 1272/ 1340 1310/ 1380
219 228 V W 1097/ 1160 1135/ 1200 1164/ 1230 1192/ 1260 1230/ 1300 1268/ 1340 1305/ 1380
220 229 V W 1094/ 1160 1132/ 1200 1160/ 1230 1188/ 1260 1226/ 1300 1264/ 1340 1301/ 1380
221 230 V W 1090/ 1160 1128/ 1200 1156/ 1230 1184/ 1260 1222/ 1300 1260/ 1340 1297/ 1380
222 231 V W 1087/ 1160 1124/ 1200 1153/ 1230 1181/ 1260 1218/ 1300 1256/ 1340 1293/ 1380
223 232 V W 1083/ 1160 1121/ 1200 1149/ 1230 1177/ 1260 1214/ 1300 1252/ 1340 1289/ 1380
224 233 V W 1080/ 1160 1117/ 1200 1145/ 1230 1173/ 1260 1210/ 1300 1248/ 1340 1285/ 1380
225 234 V W 1076/ 1160 1114/ 1200 1141/ 1230 1169/ 1260 1206/ 1300 1244/ 1340 1281/ 1380
226 235 V W 1073/ 1160 1110/ 1200 1138/ 1230 1166/ 1260 1202/ 1300 1240/ 1340 1276/ 1380
227 236 V W 1070/ 1160 1106/ 1200 1134/ 1230 1162/ 1260 1199/ 1300 1235/ 1340 1272/ 1380
228 237 V W 1066/ 1160 1103/ 1200 1130/ 1230 1158/ 1260 1195/ 1300 1231/ 1340 1268/ 1380
229 238 V W 1063/ 1160 1099/ 1200 1127/ 1230 1154/ 1260 1191/ 1300 1227/ 1340 1264/ 1380
230 239 V W 1059/ 1160 1096/ 1200 1123/ 1230 1150/ 1260 1187/ 1300 1223/ 1340 1260/ 1380
231 240 V W 1056/ 1160 1092/ 1200 1119/ 1230 1147/ 1260 1183/ 1300 1219/ 1340 1256/ 1380
232 241 W Y 1154/ 1160 1194/ 1200 1224/ 1230 1254/ 1260 1294/ 1300 1333/ 1340 1373/ 1380
233 242 W Y 1148/ 1160 1188/ 1200 1218/ 1230 1247/ 1260 1287/ 1300 1327/ 1340 1366/ 1380
234 243 W Y 1143/ 1160 1182/ 1200 1212/ 1230 1241/ 1260 1280/ 1300 1320/ 1340 1359/ 1380
235 244 W Y 1137/ 1160 1176/ 1200 1205/ 1230 1235/ 1260 1274/ 1300 1313/ 1340 1352/ 1380
236 245 W Y 1131/ 1160 1170/ 1200 1199/ 1230 1228/ 1260 1268/ 1300 1306/ 1340 1346/ 1380
237 246 W Y 1125/ 1160 1164/ 1200 1193/ 1230 1222/ 1260 1261/ 1300 1300/ 1340 1339/ 1380
238 247 W Y 1119/ 1160 1158/ 1200 1187/ 1230 1216/ 1260 1254/ 1300 1293/ 1340 1332/ 1380
239 248 W Y 1114/ 1160 1152/ 1200 1181/ 1230 1210/ 1260 1248/ 1300 1286/ 1340 1325/ 1380
240 249 W Y 1108/ 1160 1146/ 1200 1175/ 1230 1203/ 1260 1242/ 1300 1280/ 1340 1318/ 1380
241 250 W Y 1102/ 1160 1140/ 1200 1168/ 1230 1197/ 1260 1235/ 1300 1273/ 1340 1311/ 1380
242 251 W Y 1096/ 1160 1134/ 1200 1162/ 1230 1191/ 1260 1228/ 1300 1266/ 1340 1304/ 1380
243 252 W Y 1090/ 1160 1128/ 1200 1156/ 1230 1184/ 1260 1222/ 1300 1260/ 1340 1297/ 1380
244 253 W Y 1085/ 1160 1122/ 1200 1150/ 1230 1178/ 1260 1216/ 1300 1253/ 1340 1290/ 1380
245 254 W Y 1079/ 1160 1116/ 1200 1144/ 1230 1172/ 1260 1209/ 1300 1246/ 1340 1283/ 1380
246 255 W Y 1073/ 1160 1110/ 1200 1138/ 1230 1166/ 1260 1202/ 1300 1240/ 1340 1276/ 1380
247 256 W Y 1067/ 1160 1104/ 1200 1132/ 1230 1159/ 1260 1196/ 1300 1233/ 1340 1270/ 1380
248 257 W Y 1061/ 1160 1098/ 1200 1125/ 1230 1153/ 1260 1190/ 1300 1226/ 1340 1263/ 1380
249 258 W Y 1056/ 1160 1092/ 1200 1119/ 1230 1147/ 1260 1183/ 1300 1219/ 1340 1256/ 1380
250 259 W Y 1050/ 1160 1086/ 1200 1113/ 1230 1140/ 1260 1176/ 1300 1213/ 1340 1249/ 1380
251 260 W Y 1044/ 1160 1080/ 1200 1107/ 1230 1134/ 1260 1170/ 1300 1206/ 1340 1242/ 1380
252 261 W Y 1038/ 1160 1074/ 1200 1101/ 1230 1128/ 1260 1164/ 1300 1199/ 1340 1235/ 1380
253 262 W Y 1032/ 1160 1068/ 1200 1095/ 1230 1121/ 1260 1157/ 1300 1193/ 1340 1228/ 1380
254 263 W Y 1027/ 1160 1062/ 1200 1089/ 1230 1115/ 1260 1150/ 1300 1186/ 1340 1221/ 1380
255 264 W Y 1021/ 1160 1056/ 1200 1082/ 1230 1109/ 1260 1144/ 1300 1179/ 1340 1214/ 1380
256 265 W Y 1015/ 1160 1050/ 1200 1076/ 1230 1102/ 1260 1138/ 1300 1172/ 1340 1208/ 1380
257 266 W Y 1009/ 1160 1044/ 1200 1070/ 1230 1096/ 1260 1131/ 1300 1166/ 1340 1201/ 1380
258 267 W Y 1003/ 1160 1038/ 1200 1064/ 1230 1090/ 1260 1124/ 1300 1159/ 1340 1194/ 1380
259 268 W Y 998/ 1160 1032/ 1200 1058/ 1230 1084/ 1260 1118/ 1300 1152/ 1340 1187/ 1380
260 269 W Y 992/ 1160 1026/ 1200 1052/ 1230 1077/ 1260 1112/ 1300 1146/ 1340 1180/ 1380
V:28.09.2006

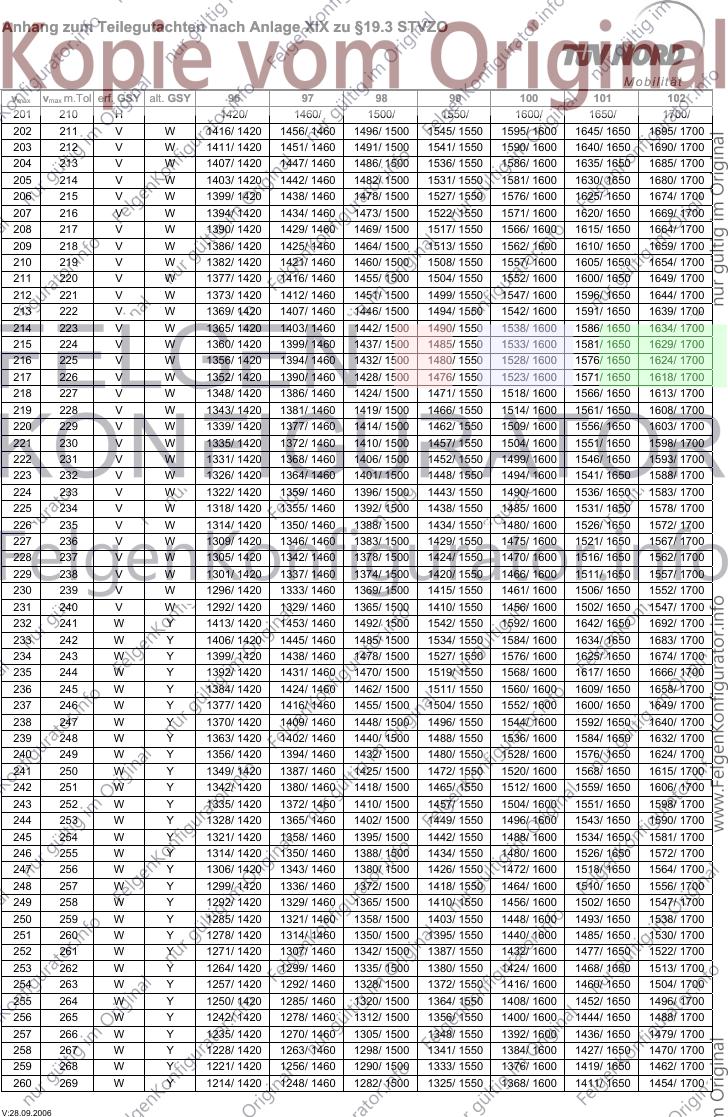

Anhang zum Teilegutachten nach Anlage XIX zu §19.3 STVZO
Mobilität
vmax vmax m.Tol erf. GSY alt. GSY 96 97 98 99 100 101 102
201 210 H 1420/ 1460/ 1500/ 1550/ 1600/ 1650/ 1700/
202 211 V W 1416/ 1420 1456/ 1460 1496/ 1500 1545/ 1550 1595/ 1600 1645/ 1650 1695/ 1700
203 212 V W 1411/ 1420 1451/ 1460 1491/ 1500 1541/ 1550 1590/ 1600 1640/ 1650 1690/ 1700
204 213 V W 1407/ 1420 1447/ 1460 1486/ 1500 1536/ 1550 1586/ 1600 1635/ 1650 1685/ 1700
205 214 V W 1403/ 1420 1442/ 1460 1482/ 1500 1531/ 1550 1581/ 1600 1630/ 1650 1680/ 1700
206 215 V W 1399/ 1420 1438/ 1460 1478/ 1500 1527/ 1550 1576/ 1600 1625/ 1650 1674/ 1700
207 216 V W 1394/ 1420 1434/ 1460 1473/ 1500 1522/ 1550 1571/ 1600 1620/ 1650 1669/ 1700
208 217 V W 1390/ 1420 1429/ 1460 1469/ 1500 1517/ 1550 1566/ 1600 1615/ 1650 1664/ 1700
209 218 V W 1386/ 1420 1425/ 1460 1464/ 1500 1513/ 1550 1562/ 1600 1610/ 1650 1659/ 1700
210 219 V W 1382/ 1420 1421/ 1460 1460/ 1500 1508/ 1550 1557/ 1600 1605/ 1650 1654/ 1700
211 220 V W 1377/ 1420 1416/ 1460 1455/ 1500 1504/ 1550 1552/ 1600 1600/ 1650 1649/ 1700
212 221 V W 1373/ 1420 1412/ 1460 1451/ 1500 1499/ 1550 1547/ 1600 1596/ 1650 1644/ 1700
213 222 V W 1369/ 1420 1407/ 1460 1446/ 1500 1494/ 1550 1542/ 1600 1591/ 1650 1639/ 1700
214 223 V W 1365/ 1420 1403/ 1460 1442/ 1500 1490/ 1550 1538/ 1600 1586/ 1650 1634/ 1700
215 224 V W 1360/ 1420 1399/ 1460 1437/ 1500 1485/ 1550 1533/ 1600 1581/ 1650 1629/ 1700
216 225 V W 1356/ 1420 1394/ 1460 1432/ 1500 1480/ 1550 1528/ 1600 1576/ 1650 1624/ 1700
217 226 V W 1352/ 1420 1390/ 1460 1428/ 1500 1476/ 1550 1523/ 1600 1571/ 1650 1618/ 1700
218 227 V W 1348/ 1420 1386/ 1460 1424/ 1500 1471/ 1550 1518/ 1600 1566/ 1650 1613/ 1700
219 228 V W 1343/ 1420 1381/ 1460 1419/ 1500 1466/ 1550 1514/ 1600 1561/ 1650 1608/ 1700
220 229 V W 1339/ 1420 1377/ 1460 1414/ 1500 1462/ 1550 1509/ 1600 1556/ 1650 1603/ 1700
221 230 V W 1335/ 1420 1372/ 1460 1410/ 1500 1457/ 1550 1504/ 1600 1551/ 1650 1598/ 1700
222 231 V W 1331/ 1420 1368/ 1460 1406/ 1500 1452/ 1550 1499/ 1600 1546/ 1650 1593/ 1700
223 232 V W 1326/ 1420 1364/ 1460 1401/ 1500 1448/ 1550 1494/ 1600 1541/ 1650 1588/ 1700
224 233 V W 1322/ 1420 1359/ 1460 1396/ 1500 1443/ 1550 1490/ 1600 1536/ 1650 1583/ 1700
225 234 V W 1318/ 1420 1355/ 1460 1392/ 1500 1438/ 1550 1485/ 1600 1531/ 1650 1578/ 1700
226 235 V W 1314/ 1420 1350/ 1460 1388/ 1500 1434/ 1550 1480/ 1600 1526/ 1650 1572/ 1700
227 236 V W 1309/ 1420 1346/ 1460 1383/ 1500 1429/ 1550 1475/ 1600 1521/ 1650 1567/ 1700
228 237 V W 1305/ 1420 1342/ 1460 1378/ 1500 1424/ 1550 1470/ 1600 1516/ 1650 1562/ 1700
229 238 V W 1301/ 1420 1337/ 1460 1374/ 1500 1420/ 1550 1466/ 1600 1511/ 1650 1557/ 1700
230 239 V W 1296/ 1420 1333/ 1460 1369/ 1500 1415/ 1550 1461/ 1600 1506/ 1650 1552/ 1700
231 240 V W 1292/ 1420 1329/ 1460 1365/ 1500 1410/ 1550 1456/ 1600 1502/ 1650 1547/ 1700
232 241 W Y 1413/ 1420 1453/ 1460 1492/ 1500 1542/ 1550 1592/ 1600 1642/ 1650 1692/ 1700
233 242 W Y 1406/ 1420 1445/ 1460 1485/ 1500 1534/ 1550 1584/ 1600 1634/ 1650 1683/ 1700
234 243 W Y 1399/ 1420 1438/ 1460 1478/ 1500 1527/ 1550 1576/ 1600 1625/ 1650 1674/ 1700
235 244 W Y 1392/ 1420 1431/ 1460 1470/ 1500 1519/ 1550 1568/ 1600 1617/ 1650 1666/ 1700
236 245 W Y 1384/ 1420 1424/ 1460 1462/ 1500 1511/ 1550 1560/ 1600 1609/ 1650 1658/ 1700
237 246 W Y 1377/ 1420 1416/ 1460 1455/ 1500 1504/ 1550 1552/ 1600 1600/ 1650 1649/ 1700
238 247 W Y 1370/ 1420 1409/ 1460 1448/ 1500 1496/ 1550 1544/ 1600 1592/ 1650 1640/ 1700
239 248 W Y 1363/ 1420 1402/ 1460 1440/ 1500 1488/ 1550 1536/ 1600 1584/ 1650 1632/ 1700
240 249 W Y 1356/ 1420 1394/ 1460 1432/ 1500 1480/ 1550 1528/ 1600 1576/ 1650 1624/ 1700
241 250 W Y 1349/ 1420 1387/ 1460 1425/ 1500 1472/ 1550 1520/ 1600 1568/ 1650 1615/ 1700
242 251 W Y 1342/ 1420 1380/ 1460 1418/ 1500 1465/ 1550 1512/ 1600 1559/ 1650 1606/ 1700
243 252 W Y 1335/ 1420 1372/ 1460 1410/ 1500 1457/ 1550 1504/ 1600 1551/ 1650 1598/ 1700
244 253 W Y 1328/ 1420 1365/ 1460 1402/ 1500 1449/ 1550 1496/ 1600 1543/ 1650 1590/ 1700
245 254 W Y 1321/ 1420 1358/ 1460 1395/ 1500 1442/ 1550 1488/ 1600 1534/ 1650 1581/ 1700
246 255 W Y 1314/ 1420 1350/ 1460 1388/ 1500 1434/ 1550 1480/ 1600 1526/ 1650 1572/ 1700
247 256 W Y 1306/ 1420 1343/ 1460 1380/ 1500 1426/ 1550 1472/ 1600 1518/ 1650 1564/ 1700
248 257 W Y 1299/ 1420 1336/ 1460 1372/ 1500 1418/ 1550 1464/ 1600 1510/ 1650 1556/ 1700
249 258 W Y 1292/ 1420 1329/ 1460 1365/ 1500 1410/ 1550 1456/ 1600 1502/ 1650 1547/ 1700
250 259 W Y 1285/ 1420 1321/ 1460 1358/ 1500 1403/ 1550 1448/ 1600 1493/ 1650 1538/ 1700
251 260 W Y 1278/ 1420 1314/ 1460 1350/ 1500 1395/ 1550 1440/ 1600 1485/ 1650 1530/ 1700
252 261 W Y 1271/ 1420 1307/ 1460 1342/ 1500 1387/ 1550 1432/ 1600 1477/ 1650 1522/ 1700
253 262 W Y 1264/ 1420 1299/ 1460 1335/ 1500 1380/ 1550 1424/ 1600 1468/ 1650 1513/ 1700
254 263 W Y 1257/ 1420 1292/ 1460 1328/ 1500 1372/ 1550 1416/ 1600 1460/ 1650 1504/ 1700
255 264 W Y 1250/ 1420 1285/ 1460 1320/ 1500 1364/ 1550 1408/ 1600 1452/ 1650 1496/ 1700
256 265 W Y 1242/ 1420 1278/ 1460 1312/ 1500 1356/ 1550 1400/ 1600 1444/ 1650 1488/ 1700
257 266 W Y 1235/ 1420 1270/ 1460 1305/ 1500 1348/ 1550 1392/ 1600 1436/ 1650 1479/ 1700
258 267 W Y 1228/ 1420 1263/ 1460 1298/ 1500 1341/ 1550 1384/ 1600 1427/ 1650 1470/ 1700
259 268 W Y 1221/ 1420 1256/ 1460 1290/ 1500 1333/ 1550 1376/ 1600 1419/ 1650 1462/ 1700
260 269 W Y 1214/ 1420 1248/ 1460 1282/ 1500 1325/ 1550 1368/ 1600 1411/ 1650 1454/ 1700
V:28.09.2006
