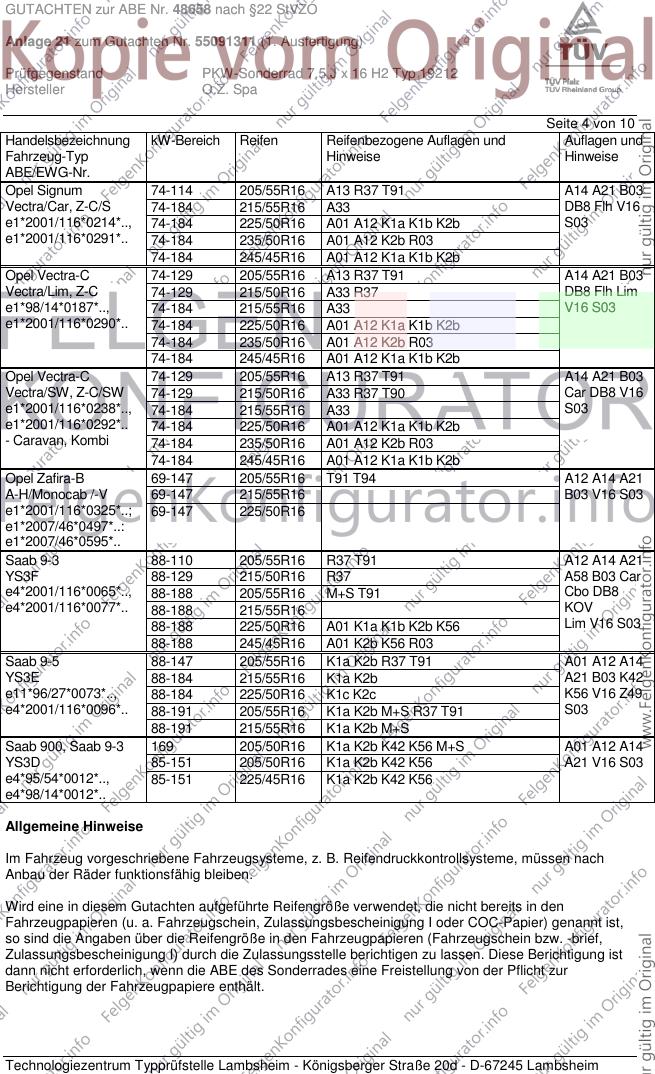

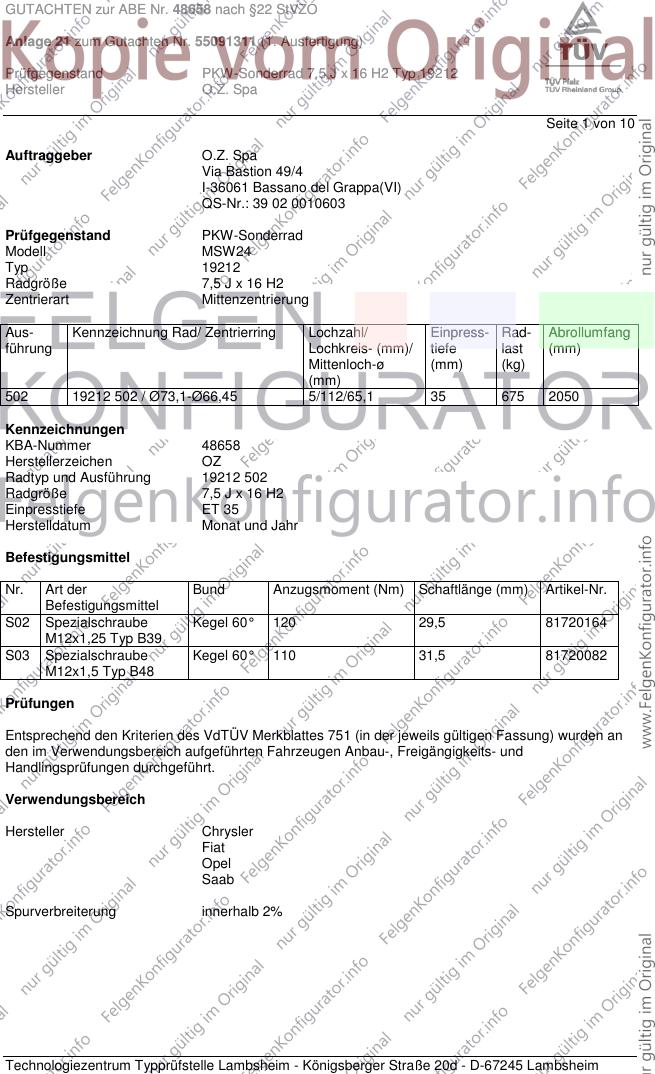

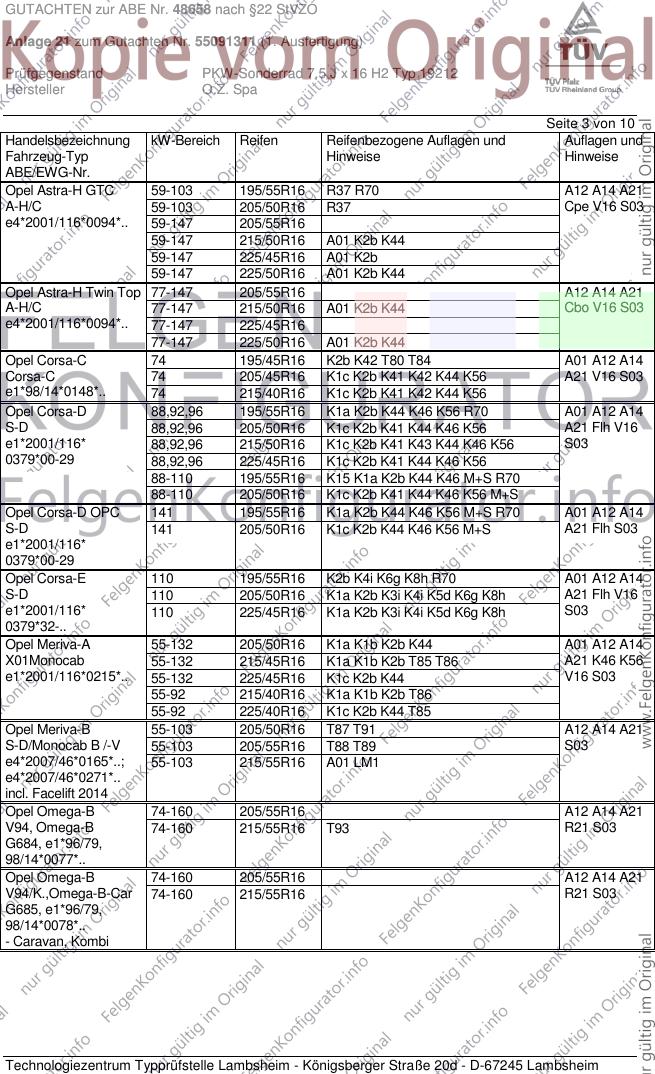

GUTACHTEN zur ABE Nr. 48658 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55091311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19212
Hersteller O.Z. Spa
Seite 1 von 10
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW24
Typ 19212
Radgröße 7,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
502 19212 502 / Ø73,1-Ø66,45 5/112/65,1 35 675 2050
Kennzeichnungen
KBA-Nummer 48658
Herstellerzeichen OZ
Radtyp und Ausführung 19212 502
Radgröße 7,5 J x 16 H2
Einpresstiefe ET 35
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Spezialschraube Kegel 60° 120 29,5 81720164
M12x1,25 Typ B39
S03 Spezialschraube Kegel 60° 110 31,5 81720082
M12x1,5 Typ B48
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48658 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55091311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19212
Hersteller O.Z. Spa
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jeep Renegade 2WD 81-103 215/65R16 A94 A14 A21 A58
BU 81-103 225/65R16 A01 A12 K2b B31 S02
e3*2007/46*0300*..
Fiat 500X 2WD 70-103 215/60R16 A90 A14 A21 A58
334 70-103 225/55R16 A01 A12 K1a K2b B31 S02
e3*2007/46*0318*..
Fiat Croma 85-110 205/55R16 R37 A12 A14 A21
194 85-147 215/55R16 B31 Car V16
e3*2001/116*0210*.. 85-147 225/50R16 A01 K25 S03
85-147 235/50R16 R03
85-147 245/45R16 R03
Opel Adam Rocks S 110 195/55R16 M+S R70 A12 A14 A21
S-D 110 205/50R16 M+S A58 KMV Y84
e1*2001/116* S03
0379*22-..
Opel Adam S 110 195/55R16 K2b R70 A01 A12 A14
S-D 110 205/50R16 K2b A21 A58 V16
e1*2001/116* 110 225/45R16 K2b K4h K8h Y84 S03
0379*31-..
Opel Astra-G 55-108 195/50R16 R37 T83 T84 A01 A12 A14
T98, T98/NB 55-108 205/45R16 R37 T83 T87 A21 B03 B42
e1*97/27,98/14* 55-147 205/50R16 K1a K2b K42 R35 T86 Flh K56 Sth
0086, 0101*.. 55-147 205/50R16 K1a K2b K42 M+S R09 T86 V16 S03
55-147 215/45R16 K1a K2b K42 T85 T86
55-147 225/45R16 K1a K2b K42
Opel Astra-G 74-108 195/50R16 R37 R70 T84 A01 A12 A14
T98C 74-108 205/45R16 K1a K2b K42 R37 T83 T87 A21 B03 Cbo
e1*98/14*0132*.. 74-147 205/50R16 K1c K2b K42 K45 R35 T86 T87 Cpe K56 V16
- Coupé, Cabrio 74-147 215/45R16 K1c K2b K42 K45 T85 T86 S03
74-147 225/40R16 K1c K2b K41 K42 K45 T85
74-147 225/45R16 K1c K2b K41 K42 K45
Opel Astra-G Caravan 55-108 195/50R16 R37 R70 T83 T84 A12 A14 A21
T98/Kombi 55-108 205/45R16 R37 T83 T87 B42 Car V16
e1*97/27, 55-147 205/50R16 A01 K1a K2b K42 R35 T86 S03
98/14*0087*.. 55-147 215/45R16 A01 K1a K2b K42 T85 T86
55-147 225/45R16 A01 K1a K2b K42
Opel Astra-H 59-103 195/55R16 R37 R70 A12 A14 A21
A-H 59-103 205/50R16 R37 Flh V16 S03
e1*2001/116*0261*..; 59-147 205/55R16
e1*2007/46*0344*.. 59-147 215/50R16 A01 K2b K44
59-147 225/45R16
59-147 225/50R16 A01 K2b K44
Opel Astra-H Caravan 59-103 195/55R16 R37 R70 A12 A14 A21
A-H/SW -/Van 59-103 205/50R16 R37 Car V16 S03
e1*2001/116*0293*..; 59-147 205/55R16
e1*2007/46*0341*..; 59-147 215/50R16 A01 K2b K44
e1*2007/46*0576*.. 59-147 225/45R16
59-147 225/50R16 A01 K2b K44
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48658 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55091311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19212
Hersteller O.Z. Spa
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H GTC 59-103 195/55R16 R37 R70 A12 A14 A21
A-H/C 59-103 205/50R16 R37 Cpe V16 S03
e4*2001/116*0094*.. 59-147 205/55R16
59-147 215/50R16 A01 K2b K44
59-147 225/45R16 A01 K2b
59-147 225/50R16 A01 K2b K44
Opel Astra-H Twin Top 77-147 205/55R16 A12 A14 A21
A-H/C 77-147 215/50R16 A01 K2b K44 Cbo V16 S03
e4*2001/116*0094*.. 77-147 225/45R16
77-147 225/50R16 A01 K2b K44
Opel Corsa-C 74 195/45R16 K2b K42 T80 T84 A01 A12 A14
Corsa-C 74 205/45R16 K1c K2b K41 K42 K44 K56 A21 V16 S03
e1*98/14*0148*.. 74 215/40R16 K1c K2b K41 K42 K44 K56
Opel Corsa-D 88,92,96 195/55R16 K1a K2b K44 K46 K56 R70 A01 A12 A14
S-D 88,92,96 205/50R16 K1c K2b K41 K44 K46 K56 A21 Flh V16
e1*2001/116* 88,92,96 215/50R16 K1c K2b K41 K43 K44 K46 K56 S03
0379*00-29 88,92,96 225/45R16 K1c K2b K41 K44 K46 K56
88-110 195/55R16 K15 K1a K2b K44 K46 M+S R70
88-110 205/50R16 K1c K2b K41 K44 K46 K56 M+S
Opel Corsa-D OPC 141 195/55R16 K1a K2b K44 K46 K56 M+S R70 A01 A12 A14
S-D 141 205/50R16 K1c K2b K44 K46 K56 M+S A21 Flh S03
e1*2001/116*
0379*00-29
Opel Corsa-E 110 195/55R16 K2b K4i K6g K8h R70 A01 A12 A14
S-D 110 205/50R16 K1a K2b K3i K4i K5d K6g K8h A21 Flh V16
e1*2001/116* 110 225/45R16 K1a K2b K3i K4i K5d K6g K8h S03
0379*32-..
Opel Meriva-A 55-132 205/50R16 K1a K1b K2b K44 A01 A12 A14
X01Monocab 55-132 215/45R16 K1a K1b K2b T85 T86 A21 K46 K56
e1*2001/116*0215*.. 55-132 225/45R16 K1c K2b K44 V16 S03
55-92 215/40R16 K1a K1b K2b T86
55-92 225/40R16 K1c K2b K44 T85
Opel Meriva-B 55-103 205/50R16 T87 T91 A12 A14 A21
S-D/Monocab B /-V 55-103 205/55R16 T88 T89 S03
e4*2007/46*0165*..; 55-103 215/55R16 A01 LM1
e4*2007/46*0271*..
incl. Facelift 2014
Opel Omega-B 74-160 205/55R16 A12 A14 A21
V94, Omega-B 74-160 215/55R16 T93 R21 S03
G684, e1*96/79,
98/14*0077*..
Opel Omega-B 74-160 205/55R16 A12 A14 A21
V94/K.,Omega-B-Car 74-160 215/55R16 R21 S03
G685, e1*96/79,
98/14*0078*..
- Caravan, Kombi
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48658 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55091311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19212
Hersteller O.Z. Spa
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Signum 74-114 205/55R16 A13 R37 T91 A14 A21 B03
Vectra/Car, Z-C/S 74-184 215/55R16 A33 DB8 Flh V16
e1*2001/116*0214*.., 74-184 225/50R16 A01 A12 K1a K1b K2b S03
e1*2001/116*0291*.. 74-184 235/50R16 A01 A12 K2b R03
74-184 245/45R16 A01 A12 K1a K1b K2b
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 A14 A21 B03
Vectra/Lim, Z-C 74-129 215/50R16 A33 R37 DB8 Flh Lim
e1*98/14*0187*.., 74-184 215/55R16 A33 V16 S03
e1*2001/116*0290*.. 74-184 225/50R16 A01 A12 K1a K1b K2b
74-184 235/50R16 A01 A12 K2b R03
74-184 245/45R16 A01 A12 K1a K1b K2b
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 A14 A21 B03
Vectra/SW, Z-C/SW 74-129 215/50R16 A33 R37 T90 Car DB8 V16
e1*2001/116*0238*.., 74-184 215/55R16 A33 S03
e1*2001/116*0292*.. 74-184 225/50R16 A01 A12 K1a K1b K2b
- Caravan, Kombi 74-184 235/50R16 A01 A12 K2b R03
74-184 245/45R16 A01 A12 K1a K1b K2b
Opel Zafira-B 69-147 205/55R16 T91 T94 A12 A14 A21
A-H/Monocab /-V 69-147 215/55R16 B03 V16 S03
e1*2001/116*0325*..; 69-147 225/50R16
e1*2007/46*0497*..:
e1*2007/46*0595*..
Saab 9-3 88-110 205/55R16 R37 T91 A12 A14 A21
YS3F 88-129 215/50R16 R37 A58 B03 Car
e4*2001/116*0065*.., 88-188 205/55R16 M+S T91 Cbo DB8
e4*2001/116*0077*.. 88-188 215/55R16 KOV
88-188 225/50R16 A01 K1a K1b K2b K56 Lim V16 S03
88-188 245/45R16 A01 K2b K56 R03
Saab 9-5 88-147 205/55R16 K1a K2b R37 T91 A01 A12 A14
YS3E 88-184 215/55R16 K1a K2b A21 B03 K42
e11*96/27*0073*.., 88-184 225/50R16 K1c K2c K56 V16 Z49
e4*2001/116*0096*.. 88-191 205/55R16 K1a K2b M+S R37 T91 S03
88-191 215/55R16 K1a K2b M+S
Saab 900, Saab 9-3 169 205/50R16 K1a K2b K42 K56 M+S A01 A12 A14
YS3D 85-151 205/50R16 K1a K2b K42 K56 A21 V16 S03
e4*95/54*0012*.., 85-151 225/45R16 K1a K2b K42 K56
e4*98/14*0012*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

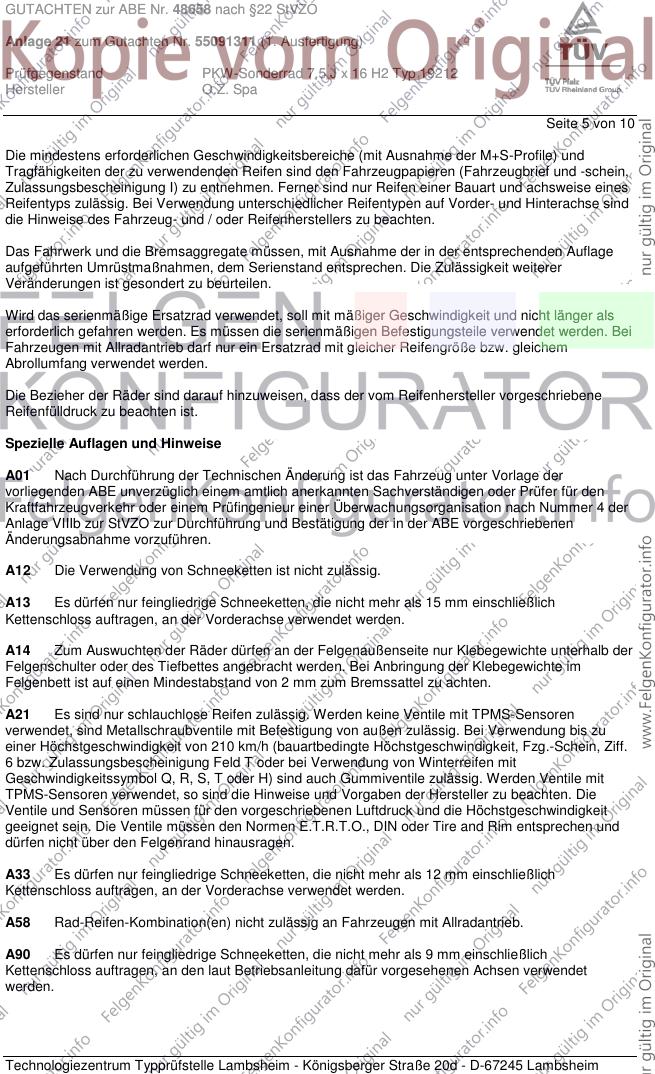

GUTACHTEN zur ABE Nr. 48658 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55091311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19212
Hersteller O.Z. Spa
Seite 5 von 10
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48658 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55091311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19212
Hersteller O.Z. Spa

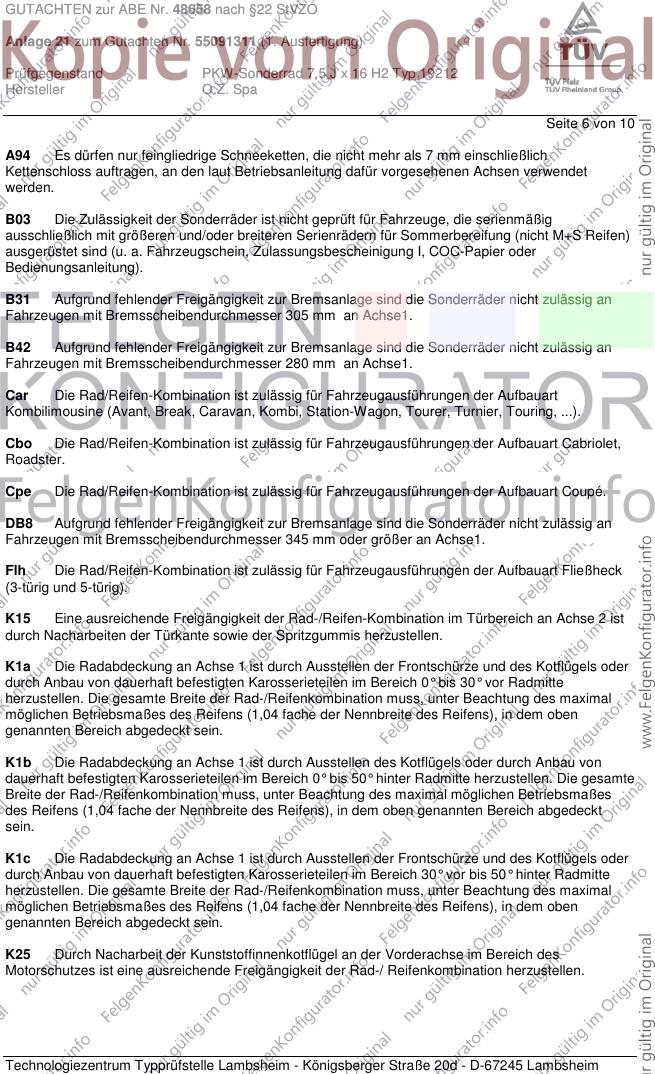

Seite 6 von 10
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B31 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 305 mm an Achse1.
B42 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 280 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48658 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55091311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19212
Hersteller O.Z. Spa
Seite 7 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48658 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55091311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19212
Hersteller O.Z. Spa
Seite 8 von 10
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LM1 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung der Reifengröße
225/40R18 ausgerüstet sind, ist der Lenkeinschlag durch Einbau geänderter innerer Spurstangen
(GM-Teile-Nr. 93196778) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(Spezialschraube zur Lochkreisänderung, Typ B39, siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(Spezialschraube zur Lochkreisänderung, Typ B48, siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48658 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55091311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19212
Hersteller O.Z. Spa

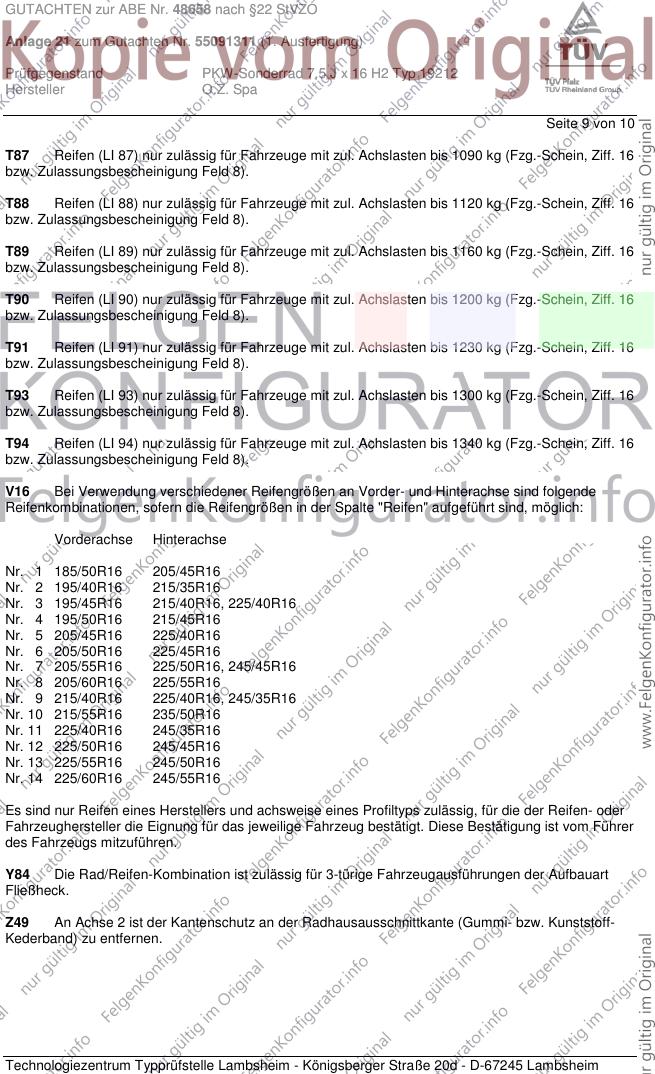

Seite 9 von 10
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48658 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55091311 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19212
Hersteller O.Z. Spa

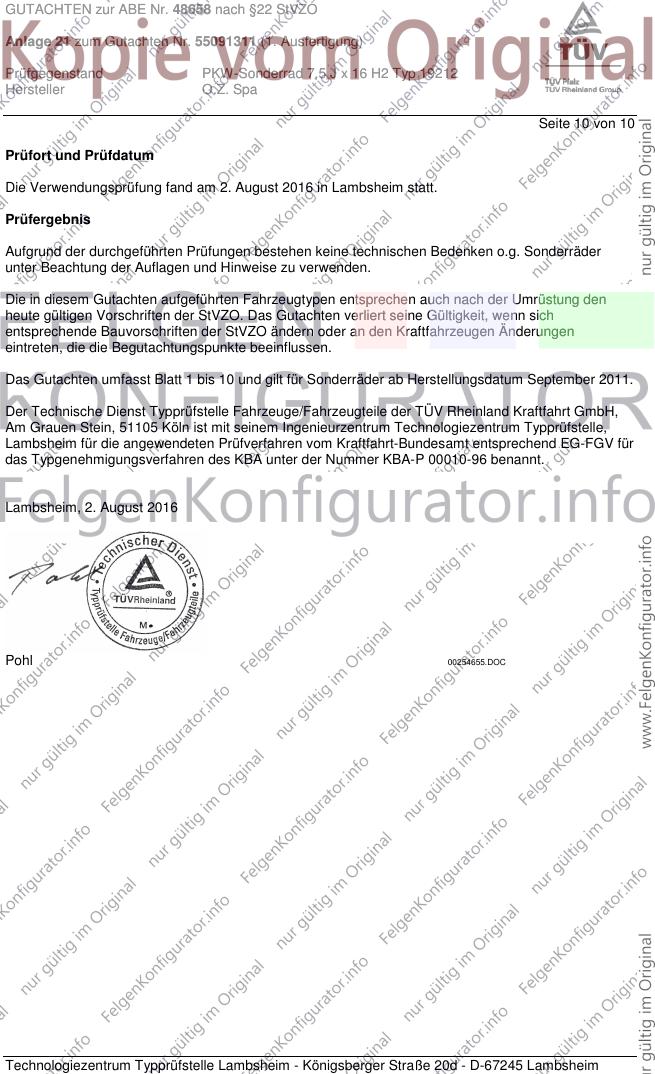

Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. August 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum September 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. August 2016
Pohl 00254655.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
