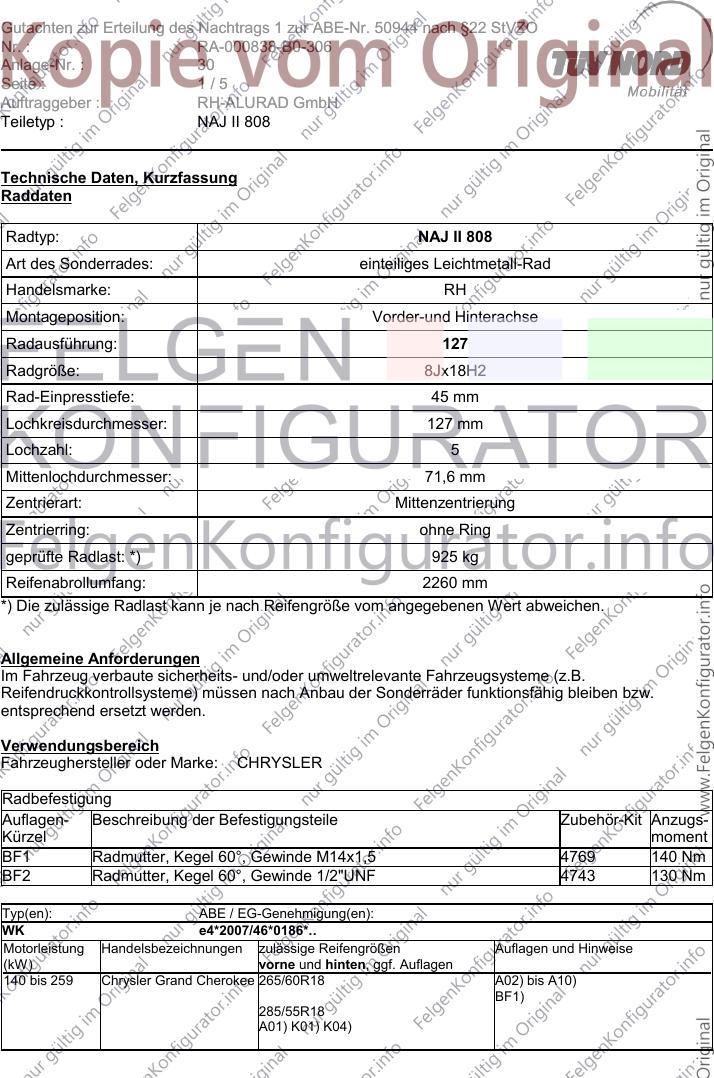

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50944 nach §22 StVZO
Nr. : RA-000838-B0-306
Anlage-Nr. : 30
Seite : 1/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : NAJ II 808
Technische Daten, Kurzfassung
Raddaten
Radtyp: NAJ II 808
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 127
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 127 mm
Lochzahl: 5
Mittenlochdurchmesser: 71,6 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 925 kg
Reifenabrollumfang: 2260 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: CHRYSLER
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M14x1,5 4769 140 Nm
BF2 Radmutter, Kegel 60°, Gewinde 1/2"UNF 4743 130 Nm
Typ(en): ABE / EG-Genehmigung(en):
WK e4*2007/46*0186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 259 Chrysler Grand Cherokee 265/60R18 A02) bis A10)
BF1)
285/55R18
A01) K01) K04)

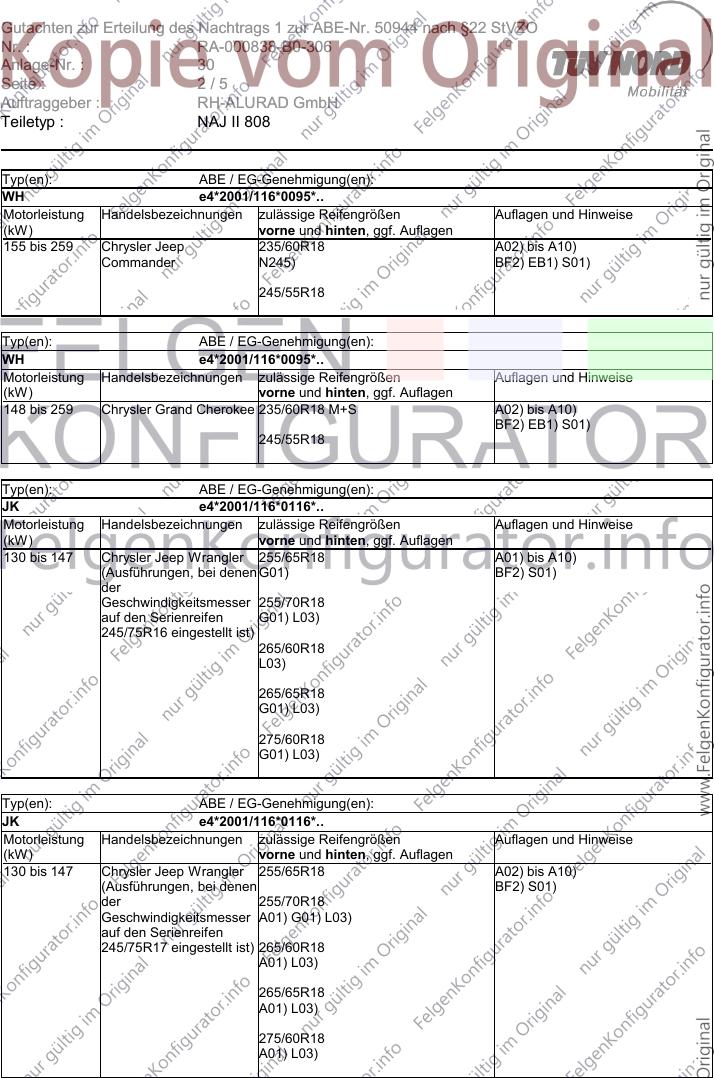

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50944 nach §22 StVZO
Nr. : RA-000838-B0-306
Anlage-Nr. : 30
Seite : 2/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : NAJ II 808
Typ(en): ABE / EG-Genehmigung(en):
WH e4*2001/116*0095*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 259 Chrysler Jeep 235/60R18 A02) bis A10)
Commander N245) BF2) EB1) S01)
245/55R18
Typ(en): ABE / EG-Genehmigung(en):
WH e4*2001/116*0095*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
148 bis 259 Chrysler Grand Cherokee 235/60R18 M+S A02) bis A10)
BF2) EB1) S01)
245/55R18
Typ(en): ABE / EG-Genehmigung(en):
JK e4*2001/116*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 bis 147 Chrysler Jeep Wrangler 255/65R18 A01) bis A10)
(Ausführungen, bei denen G01) BF2) S01)
der
Geschwindigkeitsmesser 255/70R18
auf den Serienreifen G01) L03)
245/75R16 eingestellt ist)
265/60R18
L03)
265/65R18
G01) L03)
275/60R18
G01) L03)
Typ(en): ABE / EG-Genehmigung(en):
JK e4*2001/116*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 bis 147 Chrysler Jeep Wrangler 255/65R18 A02) bis A10)
(Ausführungen, bei denen BF2) S01)
der 255/70R18
Geschwindigkeitsmesser A01) G01) L03)
auf den Serienreifen
245/75R17 eingestellt ist) 265/60R18
A01) L03)
265/65R18
A01) L03)
275/60R18
A01) L03)

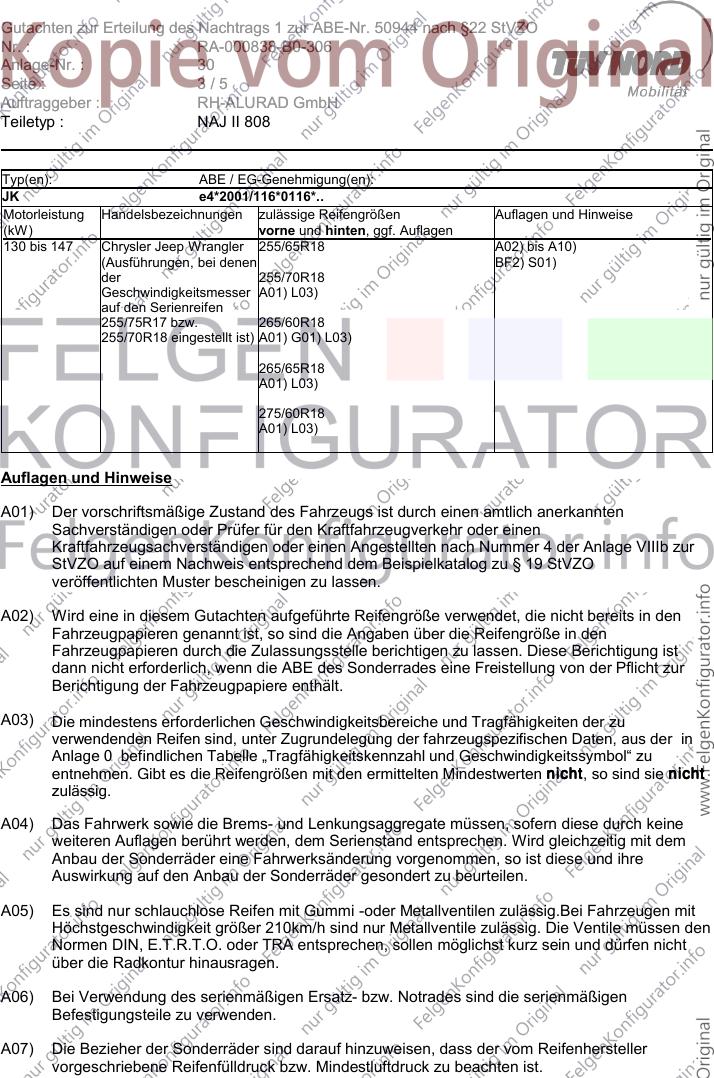

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50944 nach §22 StVZO
Nr. : RA-000838-B0-306
Anlage-Nr. : 30
Seite : 3/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : NAJ II 808
Typ(en): ABE / EG-Genehmigung(en):
JK e4*2001/116*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
130 bis 147 Chrysler Jeep Wrangler 255/65R18 A02) bis A10)
(Ausführungen, bei denen BF2) S01)
der 255/70R18
Geschwindigkeitsmesser A01) L03)
auf den Serienreifen
255/75R17 bzw. 265/60R18
255/70R18 eingestellt ist) A01) G01) L03)
265/65R18
A01) L03)
275/60R18
A01) L03)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

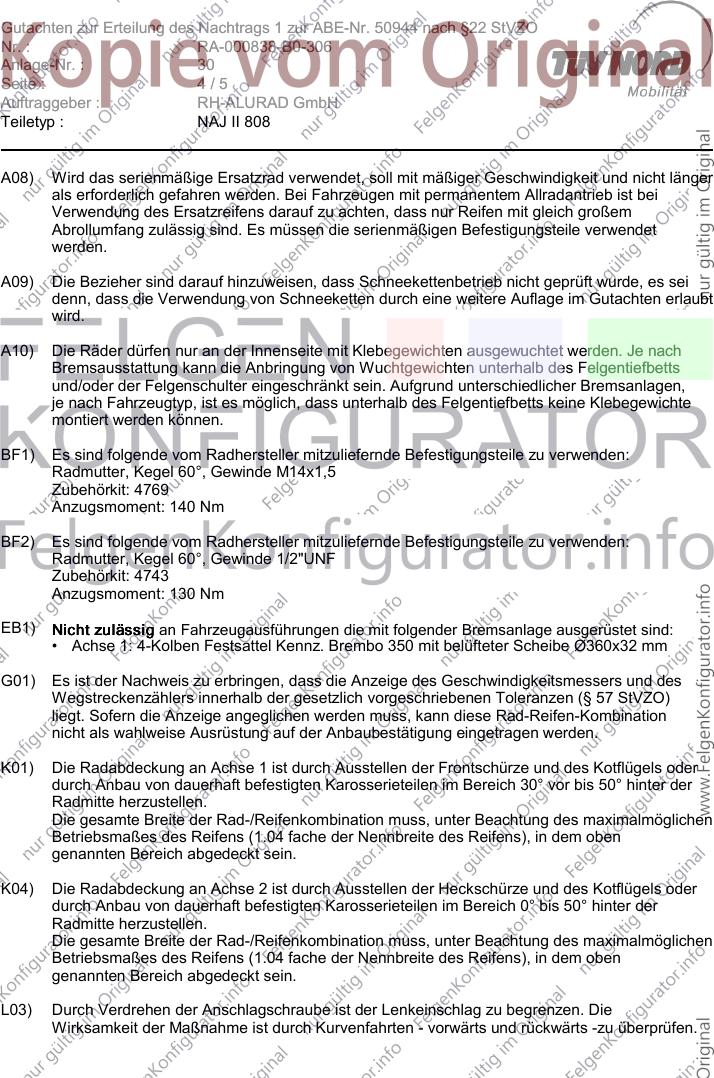

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50944 nach §22 StVZO
Nr. : RA-000838-B0-306
Anlage-Nr. : 30
Seite : 4/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : NAJ II 808
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M14x1,5
Zubehörkit: 4769
Anzugsmoment: 140 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde 1/2"UNF
Zubehörkit: 4743
Anzugsmoment: 130 Nm
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 4-Kolben Festsattel Kennz. Brembo 350 mit belüfteter Scheibe Ø360x32 mm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
L03) Durch Verdrehen der Anschlagschraube ist der Lenkeinschlag zu begrenzen. Die
Wirksamkeit der Maßnahme ist durch Kurvenfahrten - vorwärts und rückwärts -zu überprüfen.

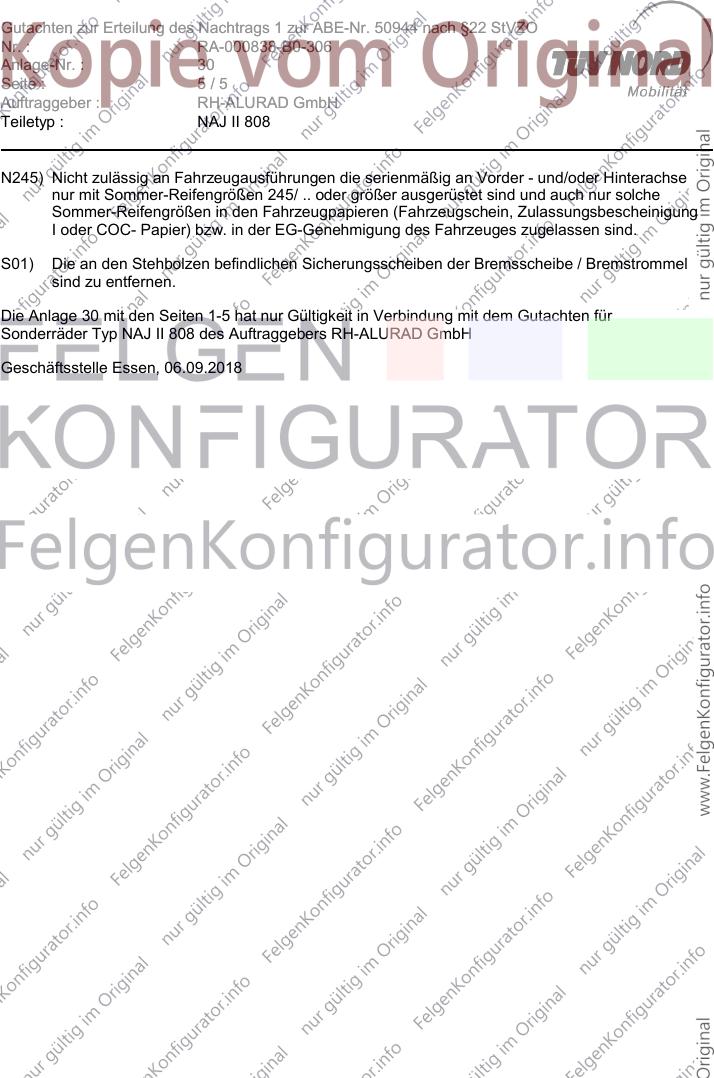

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50944 nach §22 StVZO
Nr. : RA-000838-B0-306
Anlage-Nr. : 30
Seite : 5/5
Auftraggeber : RH-ALURAD GmbH
Teiletyp : NAJ II 808
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.
Die Anlage 30 mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ NAJ II 808 des Auftraggebers RH-ALURAD GmbH
Geschäftsstelle Essen, 06.09.2018
