Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 1 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Technische Daten, Kurzfassung
Raddaten

Radtyp: SL2.0955
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Hinterachse *
Radausführung: SL2.0955.37
Radgröße: 9½Jx20H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 875 kg
bei Reifenabrollumfang: 2400 mm
* Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse zulässig.
Das hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp SL2.0855 (ABE-Nr.
47884*09) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp SL2.0855, SL2.0855.37 (ABE-Nr. 47884*09) zu
entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Benz AG., Mercedes-Benz bzw. DaimlerChrysler

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 2 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
211, 211G,218, 230, 230 AMG, Radschraube, Kugel Ø 26 mm, ZP50706 130 Nm
231, 245G Gewinde M14x1,5, Schaftlänge 28 mm
204X Radschraube, Kugel Ø 26 mm, ZP50705 130 Nm
Gewinde M14x1,5,
Schaftlänge 27,5 mm
212, 212G W212: ZP50706 130 Nm
Radschraube, Kugel Ø 26 mm,
Gewinde M14x1,5, Schaftlänge 28 mm
W213: ZP50706 150 Nm
Radschraube, Kugel Ø 26 mm,
Gewinde M14x1,5, Schaftlänge 28 mm
164, 216, 216 AMG, 221, 221 Radschraube, Kugel Ø 26 mm, ZP50706 150 Nm
AMG, R1EC, R1ECLS, R1ES Gewinde M14x1,5, Schaftlänge 28 mm

Typ: 216
ABE / EG-Genehmigung: e1*2001/116*0372*..
Motorleistung Handelsbezeichnungen zul. Rad-/Reifengrößen ggf . Auflagen Auflagen und
(kW) Vorderachse Hinterachse Hinweise
8,5Jx20H2, ET35 9,5Jx20H2, ET35
285 bis 320 Mercedes CL-Klasse 255/35R20 255/35R20 A02) bis A10)

255/35R20 275/30R20 A02) bis A10)
E19)V00)

255/35R20 285/30R20 A01) bis A10)
K04) E19)V00)

380 bis 450 Mercedes CL-Klasse, 255/35R20 M+S 255/35R20 M+S A02) bis A10)
Mercedes CL63 AMG,
Mercedes CL65 AMG
255/35R20 275/30R20 A02) bis A10)
E19)V00)

255/35R20 285/30R20 A01) bis A10)
K04) E19)V00)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
e1*2001/116*0372*08 1330/1390(0) 5/112/66.5

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 3 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ: 216 AMG
ABE / EG-Genehmigung: e1*2001/116*0426*..
Motorleistung Handelsbezeichnungen zul. Rad-/Reifengrößen ggf . Auflagen Auflagen und
(kW) Vorderachse Hinterachse Hinweise
8,5Jx20H2, ET35 9,5Jx20H2, ET35
386 bis 463 Mercedes CL63 AMG, 255/35R20 M+S 255/35R20 M+S A02) bis A10)
Mercedes CL65 AMG

255/35R20 275/30R20 A02) bis A10)
V00)

255/35R20 285/30R20 A01) bis A10)
K04) V00)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
e1*2001/116*0426*03 1310/1390(0) 5/112/66.5

Typ(en): ABE / EG-Genehmigung(en):
218 e1*2007/46*0485*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
120 bis 245 Mercedes CLS 245/30R20 245/30R20 A02) bis A10)
(Limousine, Kombi; A94)M00) B90)T90)
Ausführungen mit kleinsten
Serienreifen 245/45R17) 255/30R20 255/30R20 A02) bis A10)
A94)T92) B90)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
218 e1*2007/46*0485*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
120 bis 300 Mercedes CLS 255/30R20 255/30R20 A02) bis A10)
(Limousine, Kombi; A94)T92) B90)
Ausführungen mit kleinsten
Serienreifen 255/40R18)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 4 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
R1ECLS e1*2007/46*1818*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
180 bis 270 Mercedes CLS 245/35R20 275/30R20 A02) bis A10)
A94) V00)

245/35R20 285/30R20 A02) bis A10)
V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
211G e1*2001/116*0274*..
211 e1*98/14*0183*.., E1*2001/116*0183*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
75 bis 285 Mercedes E-Klasse 245/30R20 245/30R20 A02) bis A10)
(Limousine) M00) T90)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
100 bis 225 Mercedes E-Klasse 245/30R20 245/30R20 A01) bis A10)
(W212, Limousine, K02)K67)M00) E111)T90)
Ausführungen mit kleinsten
Serienreifen in 16Zoll)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 5 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
125 bis 300 Mercedes E-Klasse 245/30R20 245/30R20 A01) bis A10)
(W212, Limousine, K02)K67)M00) E111)T90)
Ausführungen mit kleinsten
Serienreifen in 17Zoll oder
18Zoll)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
110 bis 250 Mercedes E-Klasse 235/35R20 235/35R20 A02) bis A10)
(W213, Limousine) T92) E111a)N245)

245/35R20 245/35R20 A01) bis A10)
K04)N255)T95) E111a)

255/30R20 255/30R20 A01) bis A10)
K04)N265)T92) E111a)

255/35R20 255/35R20 A01) bis A10)
K04)K133)K26)N265) E111a)GEE)

225/35R20 255/30R20 A01) bis A10)
K04)N265)T92) E111a)V00)

235/35R20 265/30R20 A01) bis A10)
K02)K133)N275)T94) E111a)V00)

245/35R20 275/30R20 A01) bis A10)
K02)K133)K26) E111a)V00)

245/35R20 285/30R20 A01) bis A10)
K02)K133)K26) E111a)V00)

255/35R20 285/30R20 A01) bis A10)
K02)K133)K26) E111a)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 6 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
110 bis 250 Mercedes E-Klasse 245/35R20 245/35R20 A01) bis A10)
(S213, Kombi) K04)N255)T95)

255/35R20 255/35R20 A01) bis A10)
K04)K133)K26)N265) GEE)
T97)

245/35R20 275/30R20 A01) bis A10)
K02)K133)K26)T97) V00)

245/35R20 285/30R20 A01) bis A10)
K02)K133)K26) V00)

255/35R20 285/30R20 A01) bis A10)
K02)K133)K26) V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
143 bis 190 Mercedes E-Klasse All- 245/35R20 245/35R20 A01) bis A10)
Terrain K133)T95)

245/40R20 245/40R20 A01) bis A10)
K133)

255/35R20 255/35R20 A01) bis A10)
K133)

245/40R20 275/35R20 A01) bis A10)
K02)K126)K133) V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 7 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
120 bis 180 Mercedes E-Klasse 235/35R20 235/35R20 A02) bis A10)
(Coupe, Cabrio;
Ausführungen mit kleinsten
Serienreifen ab 225/..) 245/30R20 245/30R20 A02) bis A10)
M00) T90)

245/35R20 245/35R20 A02) bis A10)

255/30R20 255/30R20 A02) bis A10)

255/35R20 255/35R20 A01) bis A10)
K133)

245/35R20 275/30R20 A01) bis A10)
K02)K126)K133) V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
120 bis 245 Mercedes E-Klasse 245/30R20 245/30R20 A02) bis A10)
(Coupe, Cabrio; M00)N255) T90)
Ausführungen mit kleinsten
Serienreifen ab 245/..) 245/35R20 245/35R20 A02) bis A10)
N255)

255/30R20 255/30R20 A02) bis A10)
N265)

255/35R20 255/35R20 A01) bis A10)
K133)N265)

245/35R20 275/30R20 A01) bis A10)
K02)K126)K133) V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 8 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
80 bis 155 Mercedes GLA 235/35R20 235/35R20 A01) bis A10)
K118)K119)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
100 bis 190 Mercedes GLC 235/45R20 235/45R20 A02) bis A10)
(X253) M00)

255/45R20 255/45R20 A02) bis A10)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
270 Mercedes GLC 43 AMG, 235/45R20 M+S 235/45R20 M+S A02) bis A10)
GLC 43 AMG Coupe M00)
(X253, C253)
255/40R20 255/40R20 A02) bis A10)

255/45R20 255/45R20 A02) bis A10)

235/45R20 265/40R20 A02) bis A10)
V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 9 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
100 bis 190 Mercedes GLC Coupe 235/45R20 235/45R20 A02) bis A10)
(C253, ohne M00)
Radhausverbreiterungen an
Achse 2) 255/45R20 255/45R20 A02) bis A10)

235/45R20 265/40R20 A02) bis A10)
V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
100 bis 190 Mercedes GLC Coupe 235/45R20 235/45R20 A02) bis A10)
(C253, mit M00)
Radhausverbreiterungen an
Achse 2) 255/45R20 255/45R20 A02) bis A10)

235/45R20 265/40R20 A02) bis A10)
V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 10 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
100 bis 225 Mercedes GLK 235/40R20 235/40R20 A01) bis A10)
K02)

235/45R20 235/45R20 A01) bis A10)
K02)M00)

245/40R20 245/40R20 A01) bis A10)
K02)

255/40R20 255/40R20 A01) bis A10)
K02)

235/40R20 265/35R20 A01) bis A10)
K02) V00)

235/40R20 275/35R20 A01) bis A10)
K02) V00)

235/45R20 255/40R20 A01) bis A10)
K02) V00)

235/45R20 265/40R20 A01) bis A10)
K02) V00)

245/40R20 275/35R20 A01) bis A10)
K02) V00)

245/40R20 285/35R20 A01) bis A10)
K02) V00)

255/40R20 285/35R20 A01) bis A10)
K02) V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 11 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
164 e1*2001/116*0315*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
140 bis 285 Mercedes ML-Klasse 255/45R20 255/45R20 A01) bis A10)
K04)

265/45R20 265/45R20 A01) bis A10)
K04)

245/45R20 275/40R20 A01) bis A10)
K02) V00)

245/45R20 M+S 275/40R20 M+S A01) bis A10)
K02) V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
150 bis 380 Mercedes S-Klasse, 245/35R20 245/35R20 A02) bis A10)
Heckantrieb E97a)N255)
(W221)
255/35R20 255/35R20 A02) bis A10)
N265) E97a)

235/35R20 255/35R20 A02) bis A10)
N265) E97a)V00)

245/35R20 265/35R20 A01) bis A10)
K83)N275) E97a)V00)

255/35R20 275/35R20 A01) bis A10)
K04)K83) E97a)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 12 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
155 bis 320 Mercedes S-Klasse, 4- 245/35R20 245/35R20 A02) bis A10)
MATIC E97a)N255)
(W221) 255/35R20 255/35R20 A02) bis A10)
E97a)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
221 AMG e1*2001/116*0396*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
386 bis 463 Mercedes S63 AMG, S65 255/35R20 275/35R20 A01) bis A10)
AMG K04)K83) E97a)V00)
(W221)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 13 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
150 bis 390 Mercedes S-Klasse 245/40R20 245/40R20 A02) bis A10)
(W222, ab Modell 2014) N255) E98b)

245/40R20 M+S 245/40R20 M+S A02) bis A10)
E98b)

255/35R20 255/35R20 A02) bis A10)
N265)T97) E98b)

255/35R20 M+S 255/35R20 M+S A02) bis A10)
T97) E98b)

255/40R20 255/40R20 A02) bis A10)
N265) E98b)GAP)

255/40R20 M+S 255/40R20 M+S A02) bis A10)
E98b)GAP)

245/40R20 275/35R20 A01) bis A10)
K04) E98b)V00)

245/40R20 285/35R20 A01) bis A10)
K04) E98b)V00)

255/40R20 285/35R20 A01) bis A10)
K04) E98b)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
221 AMG e1*2001/116*0396*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
430 bis 463 Mercedes S63 AMG, S65 255/40R20 M+S 255/40R20 M+S A02) bis A10)
AMG E98b)
(W222)
255/40R20 285/35R20 A02) bis A10)
E98b)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 14 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
270 bis 345 Mercedes S-Klasse Coupe, 245/40R20 245/40R20 A02) bis A10)
Cabrio A94a)
(C217, A217)
255/35R20 255/35R20 A02) bis A10)
A94a)

255/40R20 255/40R20 A01) bis A10)
G01)

245/40R20 275/35R20 A02) bis A10)
V00)

255/40R20 285/35R20 A01) bis A10)
K125) G01)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
221 AMG e1*2001/116*0396*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
430 bis 463 Mercedes S63 AMG 255/40R20 M+S 255/40R20 M+S A02) bis A10)
Coupe, S65 AMG Coupe,
S63 AMG Cabrio 255/40R20 285/35R20 A01) bis A10)
(C217, A217) K125) V00)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 15 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
230 e1*98/14*0169*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
170 bis 380 Mercedes SL 245/30R20 M+S 245/30R20 M+S A02) bis A10)
(Baureihe R230) M00)T90) E114)

255/30R20 255/30R20 A02) bis A10)
N265)T92) E114)

255/30R20 285/30R20 A01) bis A10)
K16)K28) E114)G01)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
230 AMG e1*2001/116*0248*..
230 e1*98/14*0169*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
350 bis 450 Mercedes SL63 AMG, 255/30R20 M+S 255/30R20 M+S A02) bis A10)
SL65 AMG E114)
(Baureihe R230)
255/30R20 285/30R20 A01) bis A10)
K16)K28) E114)G01)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
231 e1*2007/46*0803*..
230 e1*98/14*0169*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
225 bis 335 Mercedes SL 255/30R20 255/30R20 A02) bis A10)
(Baureihe R231) A94a)N265) E114a)E115)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*09) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 16 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 17 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

B90) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
- Achse 1 mit belüfteter Bremsscheibe Ø 344x32mm

E19) Nicht zulässig an Fahrzeugen mit Allradantrieb.

E97a) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die Zahlen `221` stehen.

E98b) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die die Zahlen `222` stehen.

E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur
Varianten, die mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).

E111a) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 213:
nur Varianten, die mit "U" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).

E114) Bei Typ 230 nur zulässig an Fahrzeugausführungen der Baureihe R230 (nur Varianten,
die mit "S" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1).

E114a) Bei Typ 230 nur zulässig an Fahrzeugausführungen der Baureihe R231 (nur
Varianten, die mit "N" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1).

E115) Nicht zulässig an Fahrzeugausführungen, die serienmäßig auch mit der Rad-
/Reifenkombination 255/35R19 auf 9x19 ET27 (VA) und 285/30R20 auf 10x20 ET48 (HA)
ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung des
Fahrzeuges zugelassen sind.

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.

GAP) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 275/45R18 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx

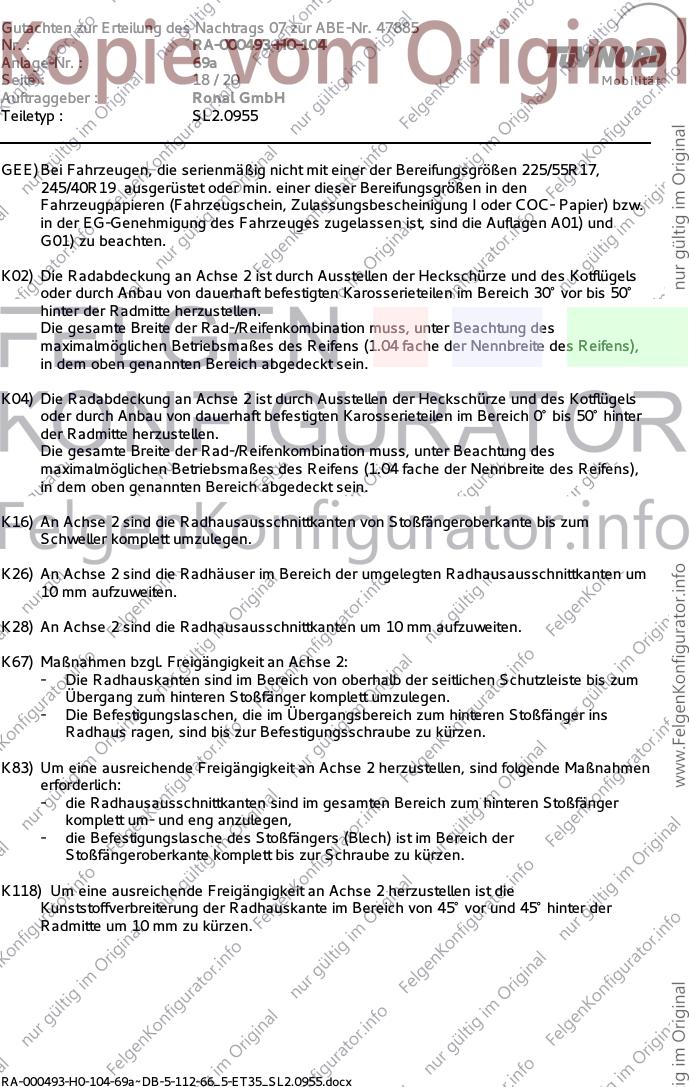

Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 18 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

GEE) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/40R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.

K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.

K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.

K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.

K67) Maßnahmen bzgl. Freigängigkeit an Achse 2:
- Die Radhauskanten sind im Bereich von oberhalb der seitlichen Schutzleiste bis zum
Übergang zum hinteren Stoßfänger komplett umzulegen.
- Die Befestigungslaschen, die im Übergangsbereich zum hinteren Stoßfänger ins
Radhaus ragen, sind bis zur Befestigungsschraube zu kürzen.

K83) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind im gesamten Bereich zum hinteren Stoßfänger
komplett um- und eng anzulegen,
- die Befestigungslasche des Stoßfängers (Blech) ist im Bereich der
Stoßfängeroberkante komplett bis zur Schraube zu kürzen.

K118) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist die
Kunststoffverbreiterung der Radhauskante im Bereich von 45° vor und 45° hinter der
Radmitte um 10 mm zu kürzen.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx

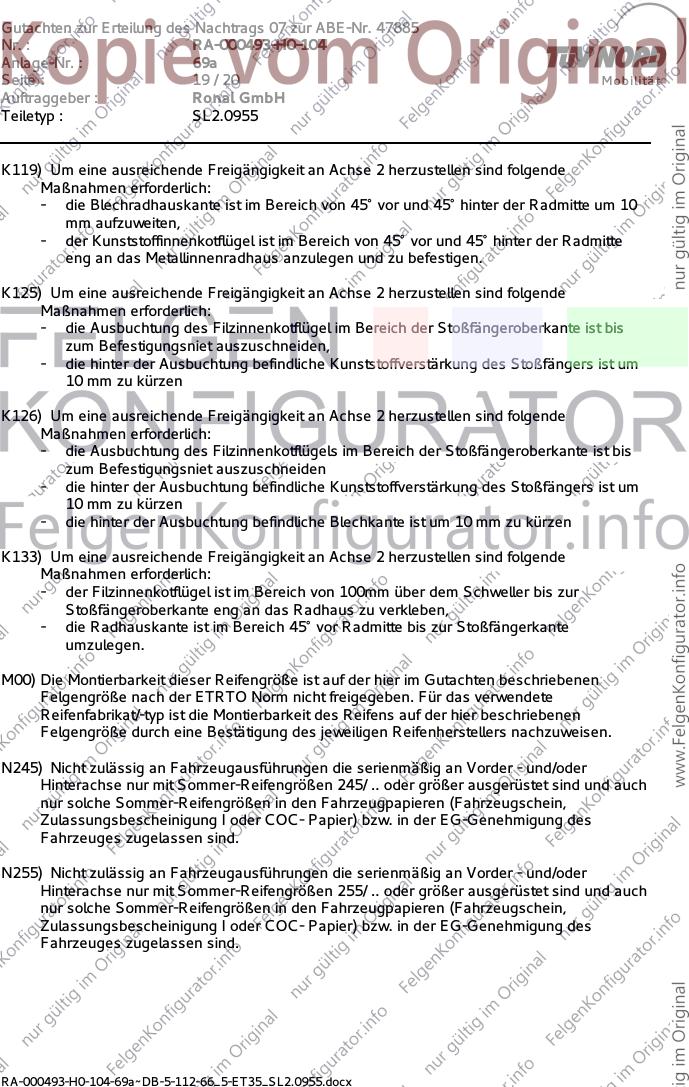

Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 19 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

K119) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Blechradhauskante ist im Bereich von 45° vor und 45° hinter der Radmitte um 10
mm aufzuweiten,
- der Kunststoffinnenkotflügel ist im Bereich von 45° vor und 45° hinter der Radmitte
eng an das Metallinnenradhaus anzulegen und zu befestigen.

K125) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Ausbuchtung des Filzinnenkotflügel im Bereich der Stoßfängeroberkante ist bis
zum Befestigungsniet auszuschneiden,
- die hinter der Ausbuchtung befindliche Kunststoffverstärkung des Stoßfängers ist um
10 mm zu kürzen

K126) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Ausbuchtung des Filzinnenkotflügels im Bereich der Stoßfängeroberkante ist bis
zum Befestigungsniet auszuschneiden
- die hinter der Ausbuchtung befindliche Kunststoffverstärkung des Stoßfängers ist um
10 mm zu kürzen
- die hinter der Ausbuchtung befindliche Blechkante ist um 10 mm zu kürzen

K133) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von 100mm über dem Schweller bis zur
Stoßfängeroberkante eng an das Radhaus zu verkleben,
- die Radhauskante ist im Bereich 45° vor Radmitte bis zur Stoßfängerkante
umzulegen.

M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.

N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47885
Nr. : RA-000493-H0-104
Anlage-Nr. : 69a
Seite : 20 / 20 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

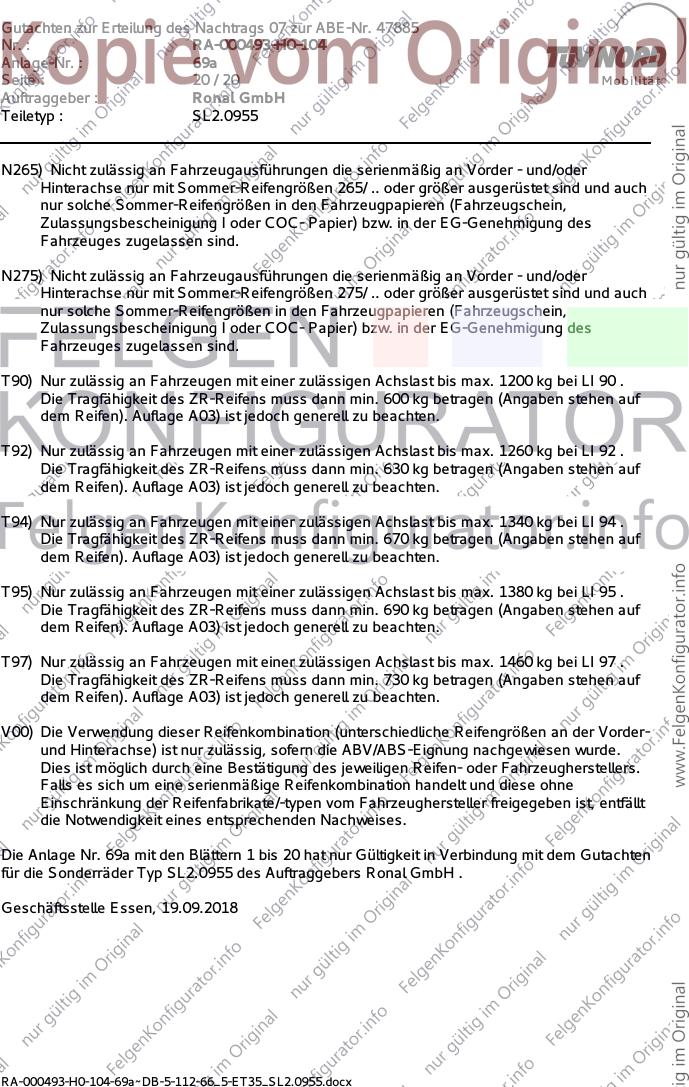

N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T94) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1340 kg bei LI 94 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 670 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T97) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1460 kg bei LI 97 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 730 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.

Die Anlage Nr. 69a mit den Blättern 1 bis 20 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL2.0955 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 19.09.2018

RA-000493-H0-104-69a~DB-5-112-66_5-ET35_SL2.0955.docx
