Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47496
Nr. : RA-000503-F0-104
Anlage-Nr. : 3a
Seite : 1/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.8805

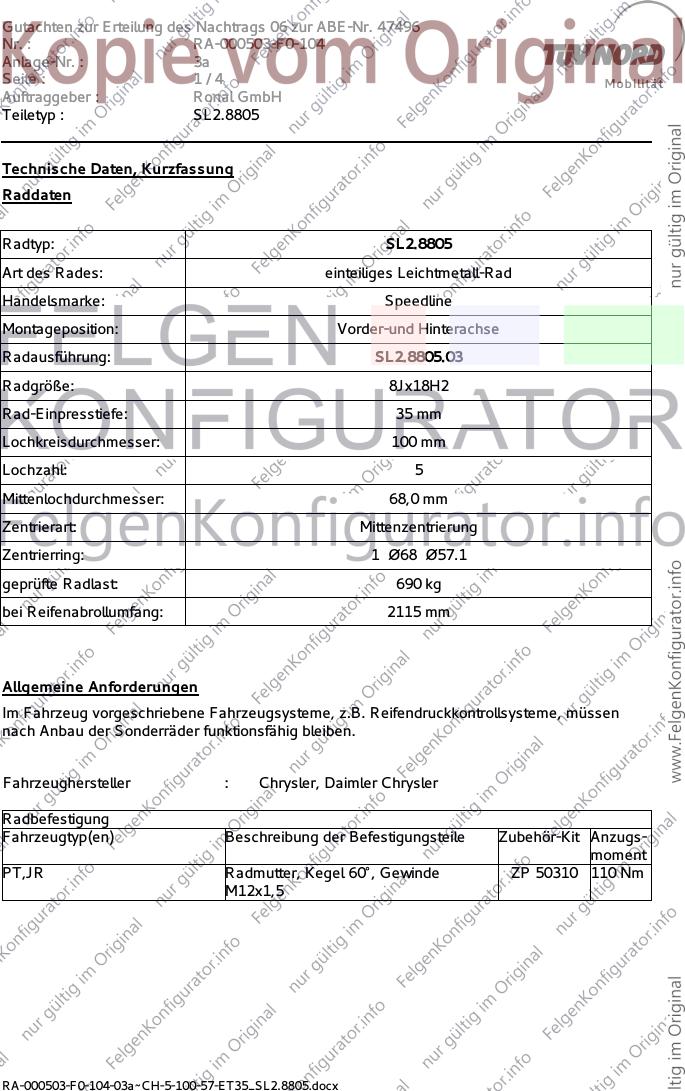

Technische Daten, Kurzfassung
Raddaten
Radtyp: SL2.8805
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL2.8805.03
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2115 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Fahrzeughersteller : Chrysler, Daimler Chrysler
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
PT,JR Radmutter, Kegel 60°, Gewinde ZP 50310 110 Nm
M12x1,5
RA-000503-F0-104-03a~CH-5-100-57-ET35_SL2.8805.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47496
Nr. : RA-000503-F0-104
Anlage-Nr. : 3a
Seite : 2/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.8805

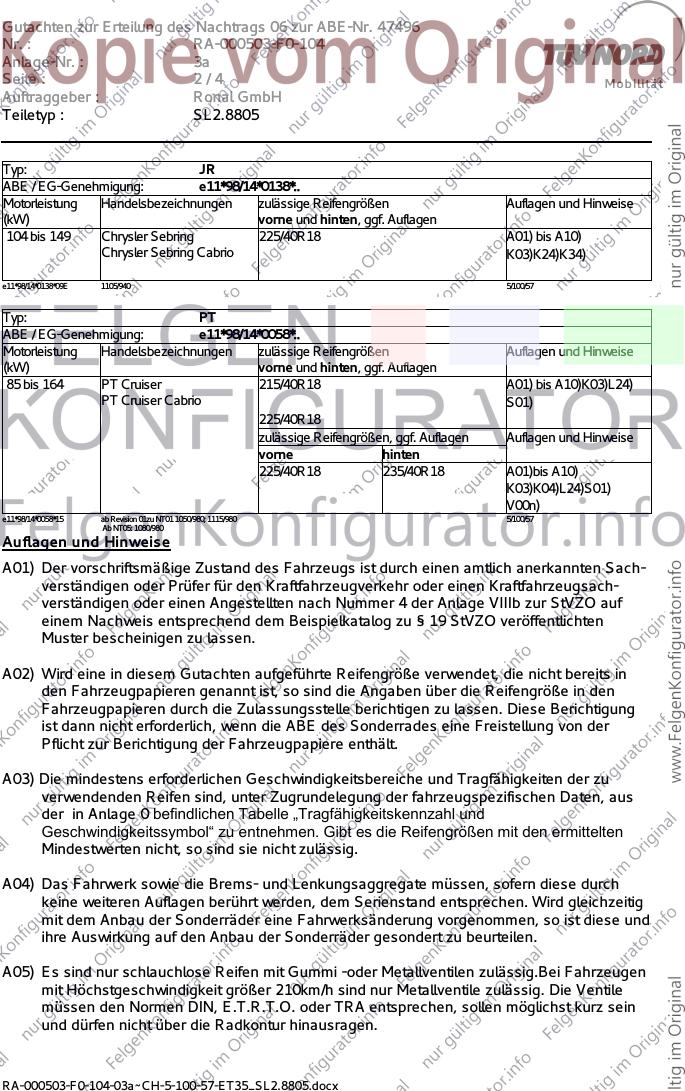

Typ: JR
ABE / EG-Genehmigung: e11*98/14*0138*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
104 bis 149 Chrysler Sebring 225/40R18 A01) bis A10)
Chrysler Sebring Cabrio K03)K24)K34)
e11*98/14*0138*09E 1105/940 5/100/57
Typ: PT
ABE / EG-Genehmigung: e11*98/14*0058*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 164 PT Cruiser 215/40R18 A01) bis A10)K03)L24)
PT Cruiser Cabrio S01)
225/40R18
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R18 235/40R18 A01)bis A10)
K03)K04)L24)S01)
V00n)
e11*98/14*0058*15 ab Revision 01zu NT01 1050/980; 1115/980 5/100/57
Ab NT05: 1080/980
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000503-F0-104-03a~CH-5-100-57-ET35_SL2.8805.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47496
Nr. : RA-000503-F0-104
Anlage-Nr. : 3a
Seite : 3/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.8805

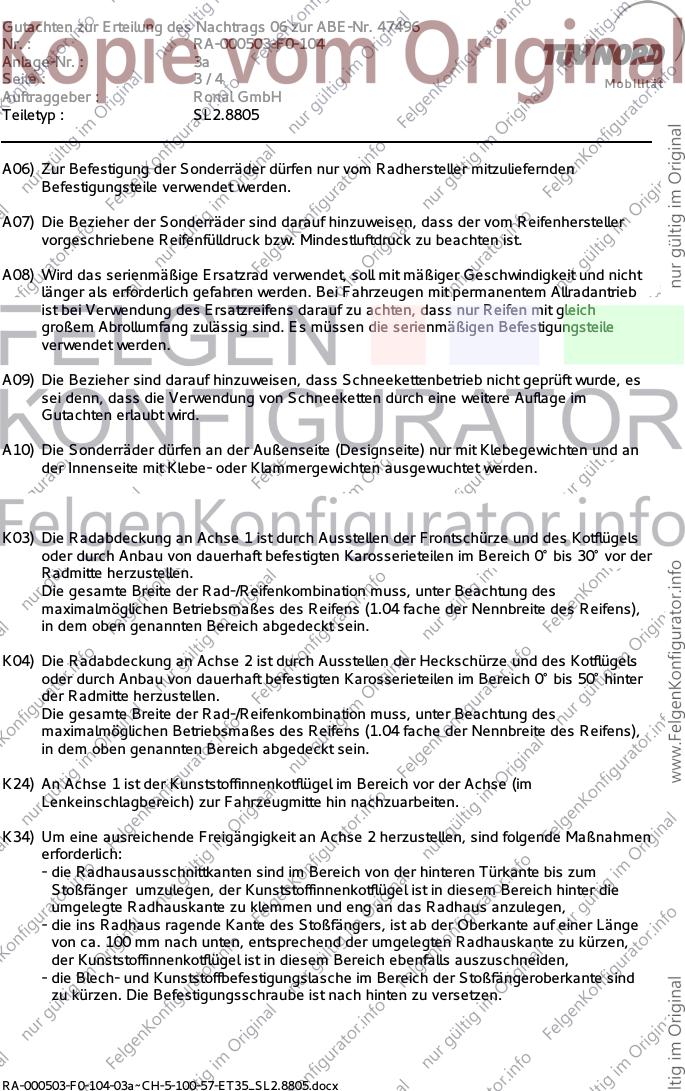

A06) Zur Befestigung der Sonderräder dürfen nur vom Radhersteller mitzuliefernden
Befestigungsteile verwendet werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen an der Außenseite (Designseite) nur mit Klebegewichten und an
der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet werden.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K24) An Achse 1 ist der Kunststoffinnenkotflügel im Bereich vor der Achse (im
Lenkeinschlagbereich) zur Fahrzeugmitte hin nachzuarbeiten.
K34) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind im Bereich von der hinteren Türkante bis zum
Stoßfänger umzulegen, der Kunststoffinnenkotflügel ist in diesem Bereich hinter die
umgelegte Radhauskante zu klemmen und eng an das Radhaus anzulegen,
- die ins Radhaus ragende Kante des Stoßfängers, ist ab der Oberkante auf einer Länge
von ca. 100 mm nach unten, entsprechend der umgelegten Radhauskante zu kürzen,
der Kunststoffinnenkotflügel ist in diesem Bereich ebenfalls auszuschneiden,
- die Blech- und Kunststoffbefestigungslasche im Bereich der Stoßfängeroberkante sind
zu kürzen. Die Befestigungsschraube ist nach hinten zu versetzen.
RA-000503-F0-104-03a~CH-5-100-57-ET35_SL2.8805.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47496
Nr. : RA-000503-F0-104
Anlage-Nr. : 3a
Seite : 4/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.8805

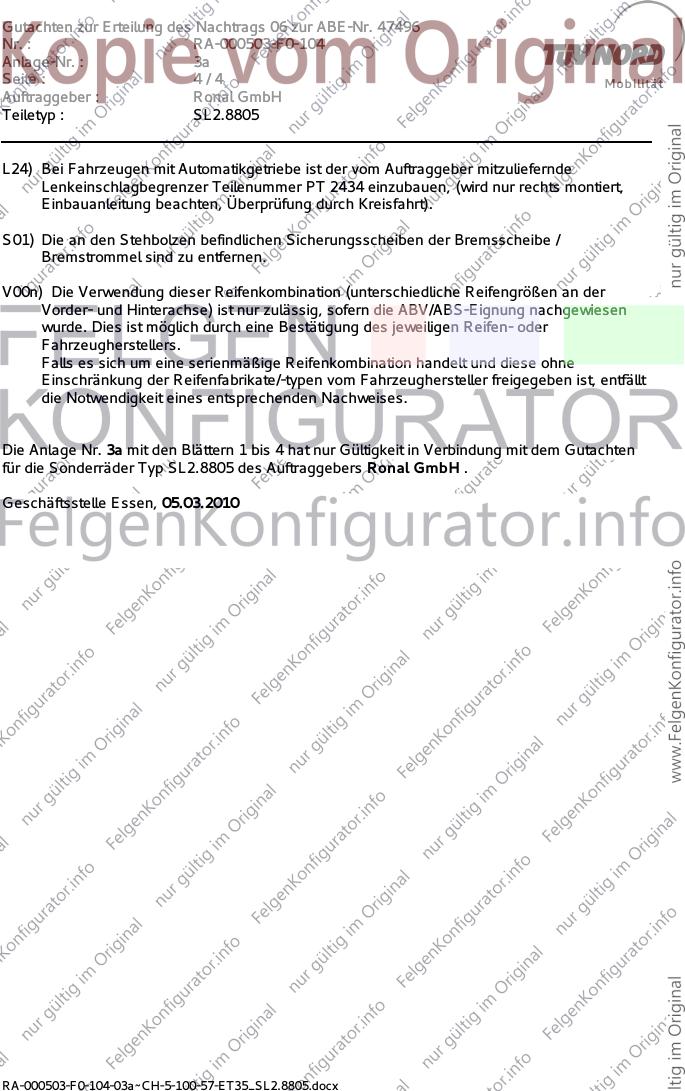

L24) Bei Fahrzeugen mit Automatikgetriebe ist der vom Auftraggeber mitzuliefernde
Lenkeinschlagbegrenzer Teilenummer PT 2434 einzubauen, (wird nur rechts montiert,
Einbauanleitung beachten, Überprüfung durch Kreisfahrt).
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 3a mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL2.8805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 05.03.2010
