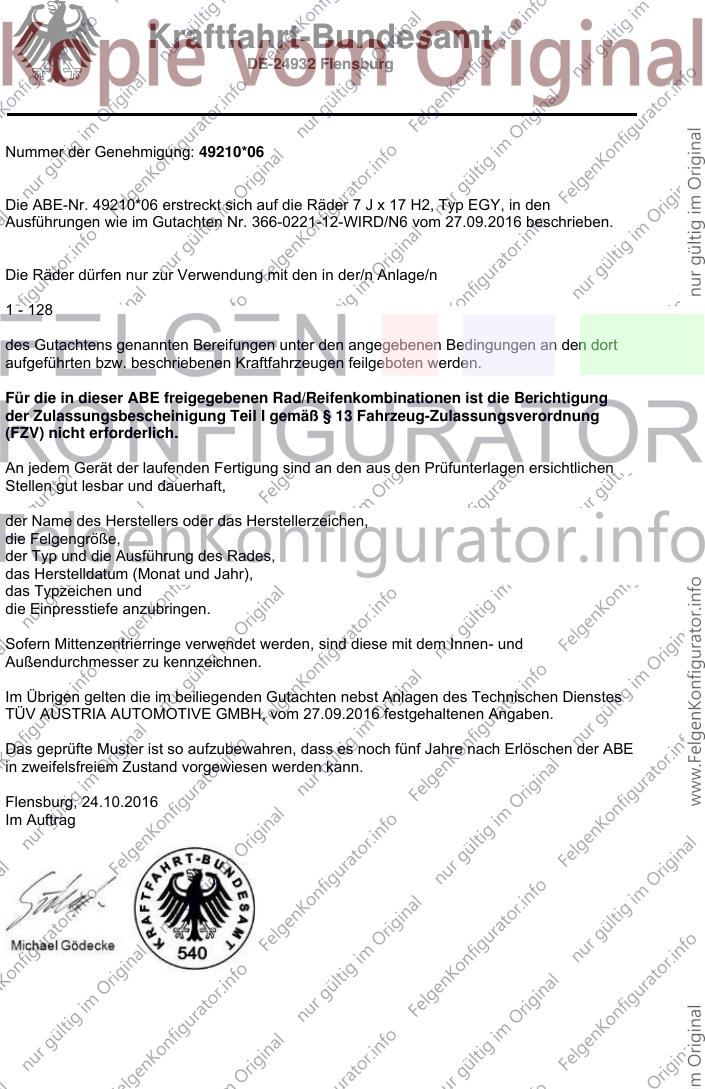

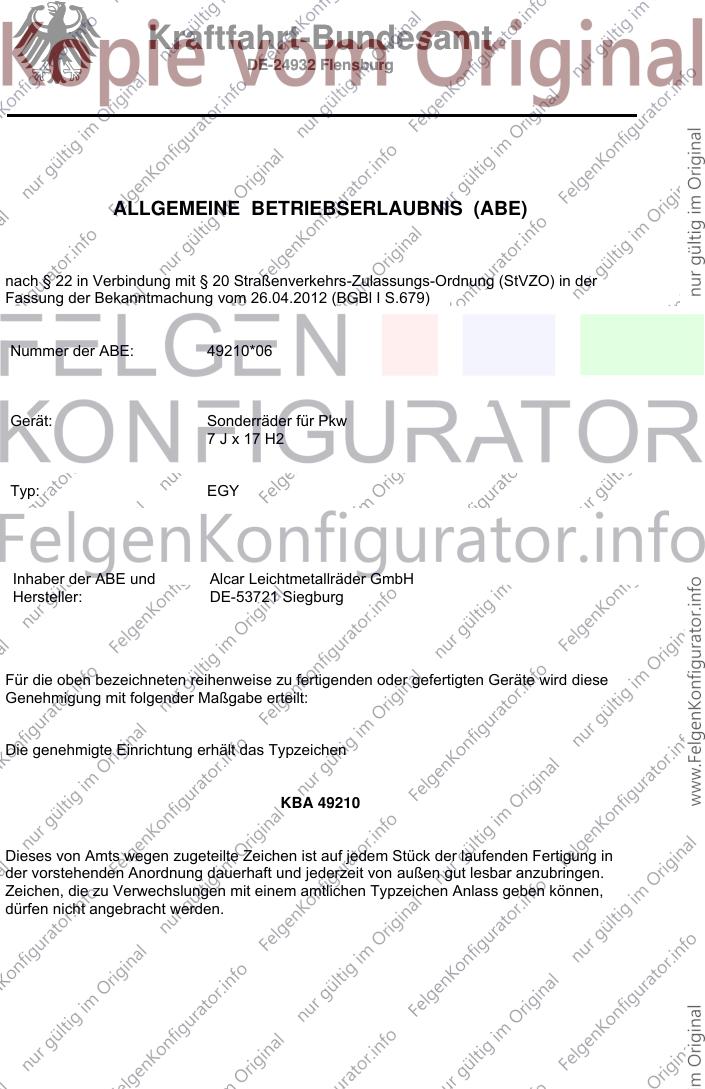

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49210*06
Gerät: Sonderräder für Pkw
7 J x 17 H2
Typ: EGY
Inhaber der ABE und Alcar Leichtmetallräder GmbH
Hersteller: DE-53721 Siegburg
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49210
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49210*06
Die ABE-Nr. 49210*06 erstreckt sich auf die Räder 7 J x 17 H2, Typ EGY, in den
Ausführungen wie im Gutachten Nr. 366-0221-12-WIRD/N6 vom 27.09.2016 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1 - 128
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV AUSTRIA AUTOMOTIVE GMBH, vom 27.09.2016 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 24.10.2016
Im Auftrag
Kraftfahrt-Bundesamt
DE-24932 Flensburg

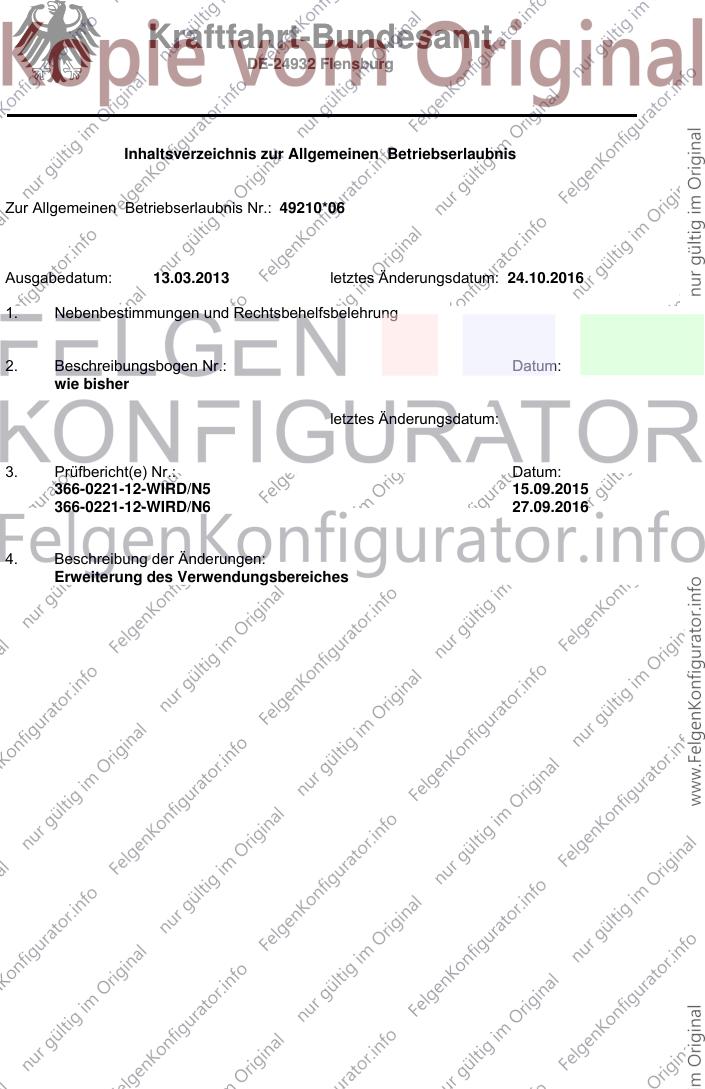

Inhaltsverzeichnis zur Allgemeinen Betriebserlaubnis
Zur Allgemeinen Betriebserlaubnis Nr.: 49210*06
Ausgabedatum: 13.03.2013 letztes Änderungsdatum: 24.10.2016
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
2. Beschreibungsbogen Nr.: Datum:
wie bisher
letztes Änderungsdatum:
3. Prüfbericht(e) Nr.: Datum:
366-0221-12-WIRD/N5 15.09.2015
366-0221-12-WIRD/N6 27.09.2016
4. Beschreibung der Änderungen:
Erweiterung des Verwendungsbereiches
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49210*06
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 49210
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

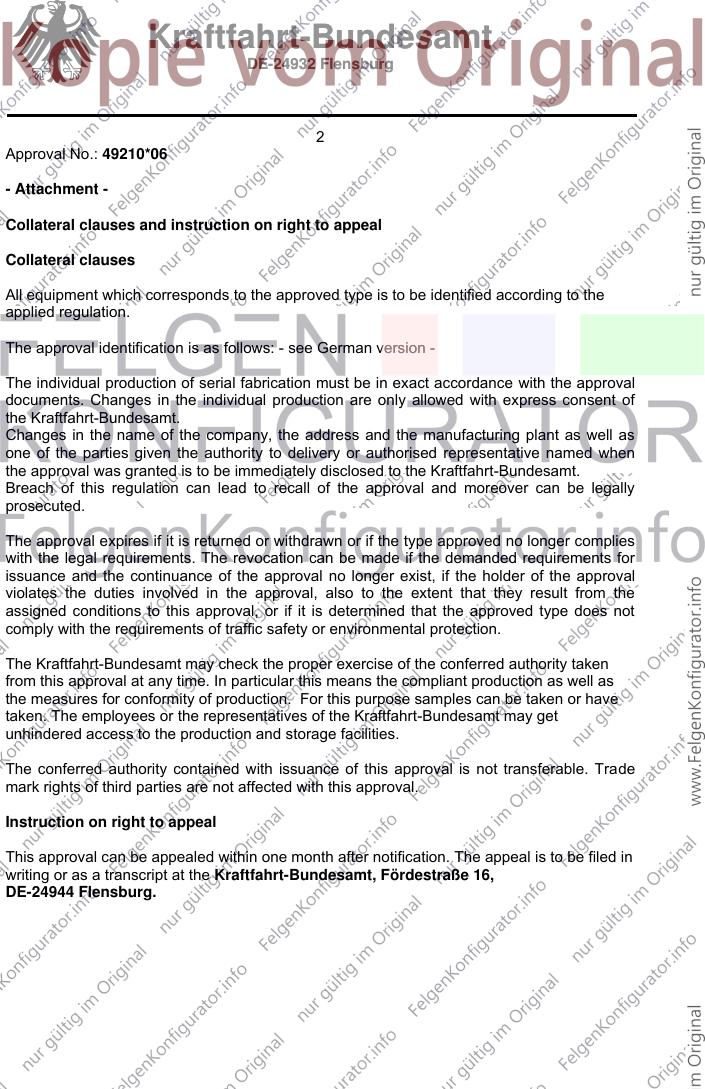

Approval No.: 49210*06
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

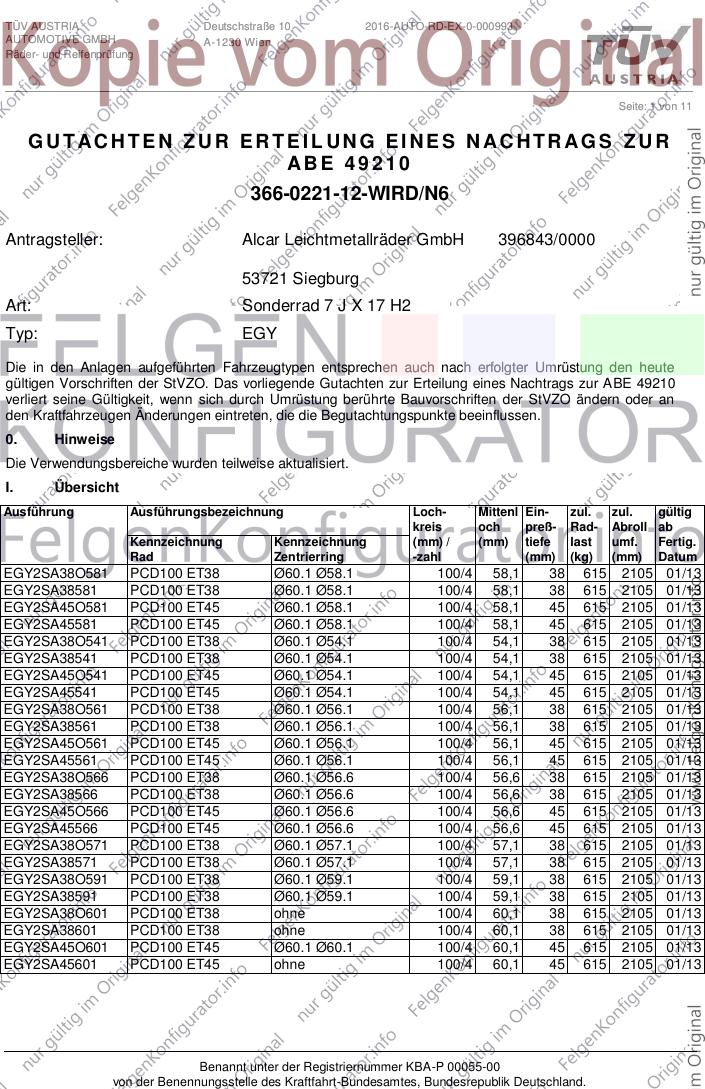

TÜV AUSTRIA Deutschstraße 10 2016-AUTO-RD-EX-0-000993
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 11
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49 210
366-0221-12-WIRD/N6
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 7 J X 17 H2
Typ: EGY
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49210
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
EGY2SA38O581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 615 2105 01/13
EGY2SA38581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 615 2105 01/13
EGY2SA45O581 PCD100 ET45 Ø60.1 Ø58.1 100/4 58,1 45 615 2105 01/13
EGY2SA45581 PCD100 ET45 Ø60.1 Ø58.1 100/4 58,1 45 615 2105 01/13
EGY2SA38O541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 615 2105 01/13
EGY2SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 615 2105 01/13
EGY2SA45O541 PCD100 ET45 Ø60.1 Ø54.1 100/4 54,1 45 615 2105 01/13
EGY2SA45541 PCD100 ET45 Ø60.1 Ø54.1 100/4 54,1 45 615 2105 01/13
EGY2SA38O561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 615 2105 01/13
EGY2SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 615 2105 01/13
EGY2SA45O561 PCD100 ET45 Ø60.1 Ø56.1 100/4 56,1 45 615 2105 01/13
EGY2SA45561 PCD100 ET45 Ø60.1 Ø56.1 100/4 56,1 45 615 2105 01/13
EGY2SA38O566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 615 2105 01/13
EGY2SA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 615 2105 01/13
EGY2SA45O566 PCD100 ET45 Ø60.1 Ø56.6 100/4 56,6 45 615 2105 01/13
EGY2SA45566 PCD100 ET45 Ø60.1 Ø56.6 100/4 56,6 45 615 2105 01/13
EGY2SA38O571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 615 2105 01/13
EGY2SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 615 2105 01/13
EGY2SA38O591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 615 2105 01/13
EGY2SA38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 615 2105 01/13
EGY2SA38O601 PCD100 ET38 ohne 100/4 60,1 38 615 2105 01/13
EGY2SA38601 PCD100 ET38 ohne 100/4 60,1 38 615 2105 01/13
EGY2SA45O601 PCD100 ET45 Ø60.1 Ø60.1 100/4 60,1 45 615 2105 01/13
EGY2SA45601 PCD100 ET45 ohne 100/4 60,1 45 615 2105 01/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EGY
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

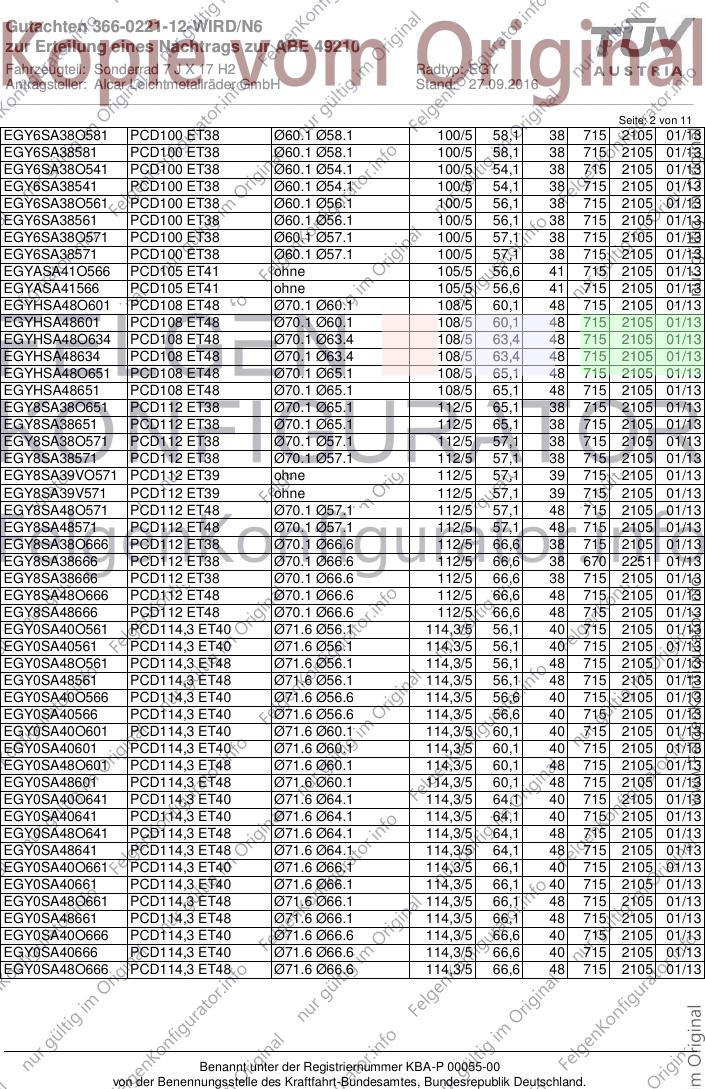

Seite: 2 von 11
EGY6SA38O581 PCD100 ET38 Ø60.1 Ø58.1 100/5 58,1 38 715 2105 01/13
EGY6SA38581 PCD100 ET38 Ø60.1 Ø58.1 100/5 58,1 38 715 2105 01/13
EGY6SA38O541 PCD100 ET38 Ø60.1 Ø54.1 100/5 54,1 38 715 2105 01/13
EGY6SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/5 54,1 38 715 2105 01/13
EGY6SA38O561 PCD100 ET38 Ø60.1 Ø56.1 100/5 56,1 38 715 2105 01/13
EGY6SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/5 56,1 38 715 2105 01/13
EGY6SA38O571 PCD100 ET38 Ø60.1 Ø57.1 100/5 57,1 38 715 2105 01/13
EGY6SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/5 57,1 38 715 2105 01/13
EGYASA41O566 PCD105 ET41 ohne 105/5 56,6 41 715 2105 01/13
EGYASA41566 PCD105 ET41 ohne 105/5 56,6 41 715 2105 01/13
EGYHSA48O601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 715 2105 01/13
EGYHSA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 715 2105 01/13
EGYHSA48O634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 715 2105 01/13
EGYHSA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 715 2105 01/13
EGYHSA48O651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 715 2105 01/13
EGYHSA48651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 715 2105 01/13
EGY8SA38O651 PCD112 ET38 Ø70.1 Ø65.1 112/5 65,1 38 715 2105 01/13
EGY8SA38651 PCD112 ET38 Ø70.1 Ø65.1 112/5 65,1 38 715 2105 01/13
EGY8SA38O571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 715 2105 01/13
EGY8SA38571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 715 2105 01/13
EGY8SA39VO571 PCD112 ET39 ohne 112/5 57,1 39 715 2105 01/13
EGY8SA39V571 PCD112 ET39 ohne 112/5 57,1 39 715 2105 01/13
EGY8SA48O571 PCD112 ET48 Ø70.1 Ø57.1 112/5 57,1 48 715 2105 01/13
EGY8SA48571 PCD112 ET48 Ø70.1 Ø57.1 112/5 57,1 48 715 2105 01/13
EGY8SA38O666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 715 2105 01/13
EGY8SA38666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 670 2251 01/13
EGY8SA38666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 715 2105 01/13
EGY8SA48O666 PCD112 ET48 Ø70.1 Ø66.6 112/5 66,6 48 715 2105 01/13
EGY8SA48666 PCD112 ET48 Ø70.1 Ø66.6 112/5 66,6 48 715 2105 01/13
EGY0SA40O561 PCD114,3 ET40 Ø71.6 Ø56.1 114,3/5 56,1 40 715 2105 01/13
EGY0SA40561 PCD114,3 ET40 Ø71.6 Ø56.1 114,3/5 56,1 40 715 2105 01/13
EGY0SA48O561 PCD114,3 ET48 Ø71.6 Ø56.1 114,3/5 56,1 48 715 2105 01/13
EGY0SA48561 PCD114,3 ET48 Ø71.6 Ø56.1 114,3/5 56,1 48 715 2105 01/13
EGY0SA40O566 PCD114,3 ET40 Ø71.6 Ø56.6 114,3/5 56,6 40 715 2105 01/13
EGY0SA40566 PCD114,3 ET40 Ø71.6 Ø56.6 114,3/5 56,6 40 715 2105 01/13
EGY0SA40O601 PCD114,3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 715 2105 01/13
EGY0SA40601 PCD114,3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 715 2105 01/13
EGY0SA48O601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 715 2105 01/13
EGY0SA48601 PCD114,3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 715 2105 01/13
EGY0SA40O641 PCD114,3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 715 2105 01/13
EGY0SA40641 PCD114,3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 715 2105 01/13
EGY0SA48O641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 715 2105 01/13
EGY0SA48641 PCD114,3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 715 2105 01/13
EGY0SA40O661 PCD114,3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 715 2105 01/13
EGY0SA40661 PCD114,3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 715 2105 01/13
EGY0SA48O661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 715 2105 01/13
EGY0SA48661 PCD114,3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 715 2105 01/13
EGY0SA40O666 PCD114,3 ET40 Ø71.6 Ø66.6 114,3/5 66,6 40 715 2105 01/13
EGY0SA40666 PCD114,3 ET40 Ø71.6 Ø66.6 114,3/5 66,6 40 715 2105 01/13
EGY0SA48O666 PCD114,3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 715 2105 01/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EGY
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 3 von 11

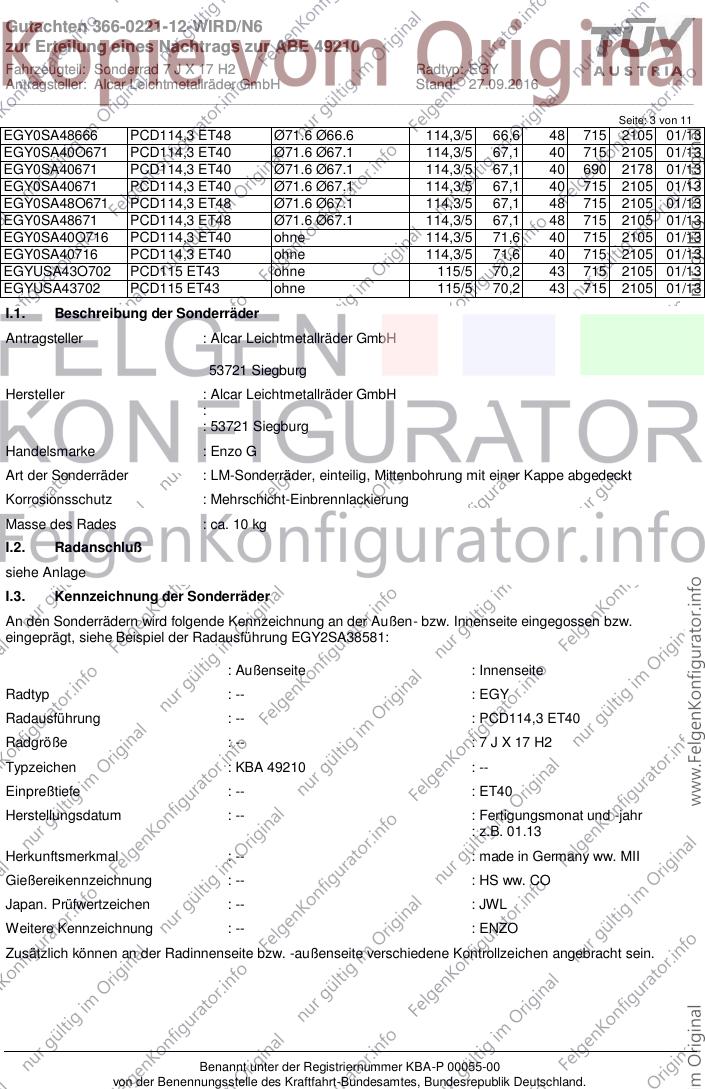

EGY0SA48666 PCD114,3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 715 2105 01/13
EGY0SA40O671 PCD114,3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 715 2105 01/13
EGY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 690 2178 01/13
EGY0SA40671 PCD114,3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 715 2105 01/13
EGY0SA48O671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 715 2105 01/13
EGY0SA48671 PCD114,3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 715 2105 01/13
EGY0SA40O716 PCD114,3 ET40 ohne 114,3/5 71,6 40 715 2105 01/13
EGY0SA40716 PCD114,3 ET40 ohne 114,3/5 71,6 40 715 2105 01/13
EGYUSA43O702 PCD115 ET43 ohne 115/5 70,2 43 715 2105 01/13
EGYUSA43702 PCD115 ET43 ohne 115/5 70,2 43 715 2105 01/13
I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : Enzo G
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung EGY2SA38581:
: Außenseite : Innenseite
Radtyp : -- : EGY
Radausführung : -- : PCD114,3 ET40
Radgröße : -- : 7 J X 17 H2
Typzeichen : KBA 49210 : --
Einpreßtiefe : -- : ET40
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 01.13
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. CO
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : ENZO
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EGY
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 4 von 11

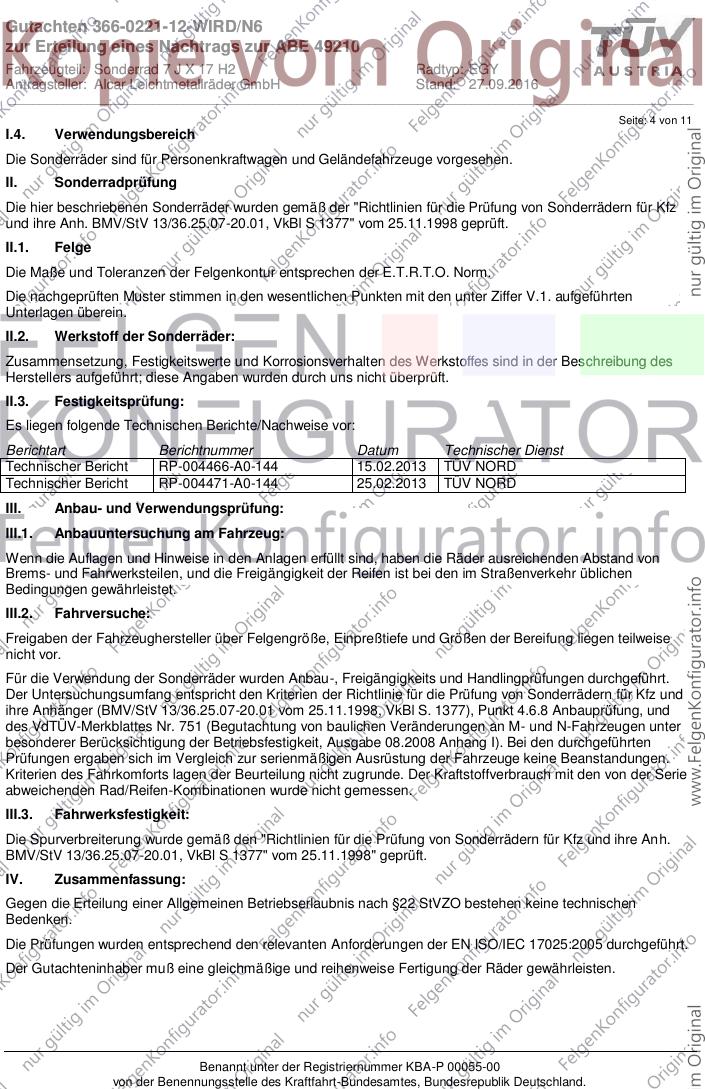

I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004466-A0-144 15.02.2013 TÜV NORD
Technischer Bericht RP-004471-A0-144 25.02.2013 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EGY
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 5 von 11

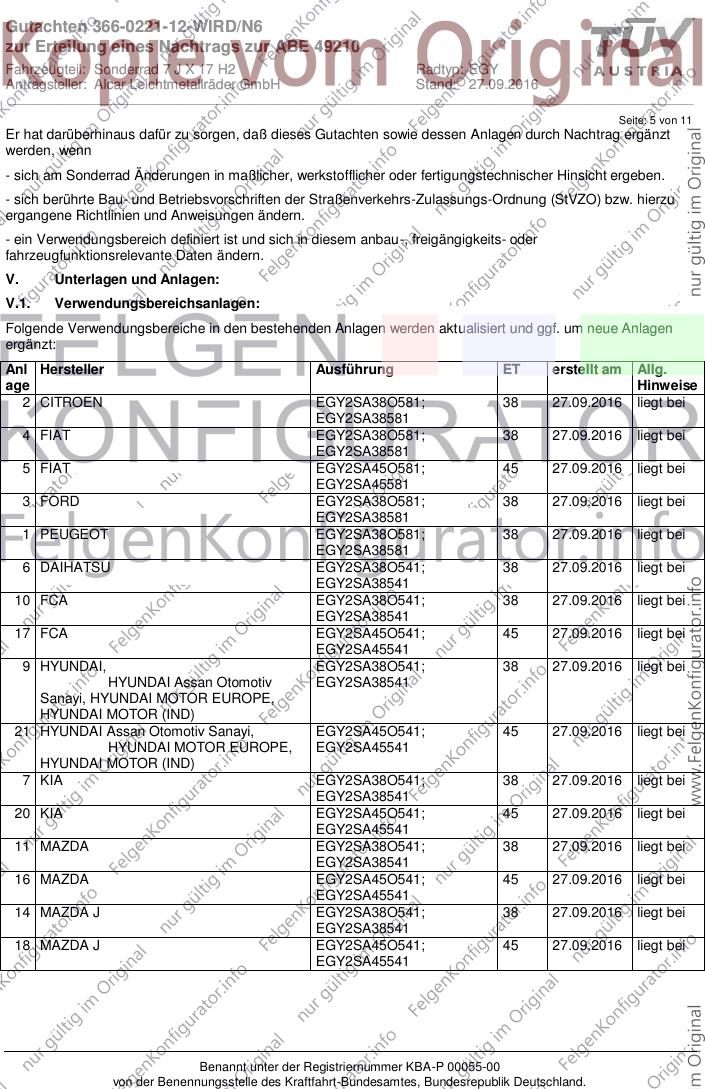

Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
2 CITROEN EGY2SA38O581; 38 27.09.2016 liegt bei
EGY2SA38581
4 FIAT EGY2SA38O581; 38 27.09.2016 liegt bei
EGY2SA38581
5 FIAT EGY2SA45O581; 45 27.09.2016 liegt bei
EGY2SA45581
3 FORD EGY2SA38O581; 38 27.09.2016 liegt bei
EGY2SA38581
1 PEUGEOT EGY2SA38O581; 38 27.09.2016 liegt bei
EGY2SA38581
6 DAIHATSU EGY2SA38O541; 38 27.09.2016 liegt bei
EGY2SA38541
10 FCA EGY2SA38O541; 38 27.09.2016 liegt bei
EGY2SA38541
17 FCA EGY2SA45O541; 45 27.09.2016 liegt bei
EGY2SA45541
9 HYUNDAI, EGY2SA38O541; 38 27.09.2016 liegt bei
HYUNDAI Assan Otomotiv EGY2SA38541
Sanayi, HYUNDAI MOTOR EUROPE,
HYUNDAI MOTOR (IND)
21 HYUNDAI Assan Otomotiv Sanayi, EGY2SA45O541; 45 27.09.2016 liegt bei
HYUNDAI MOTOR EUROPE, EGY2SA45541
HYUNDAI MOTOR (IND)
7 KIA EGY2SA38O541; 38 27.09.2016 liegt bei
EGY2SA38541
20 KIA EGY2SA45O541; 45 27.09.2016 liegt bei
EGY2SA45541
11 MAZDA EGY2SA38O541; 38 27.09.2016 liegt bei
EGY2SA38541
16 MAZDA EGY2SA45O541; 45 27.09.2016 liegt bei
EGY2SA45541
14 MAZDA J EGY2SA38O541; 38 27.09.2016 liegt bei
EGY2SA38541
18 MAZDA J EGY2SA45O541; 45 27.09.2016 liegt bei
EGY2SA45541
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EGY
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 6 von 11

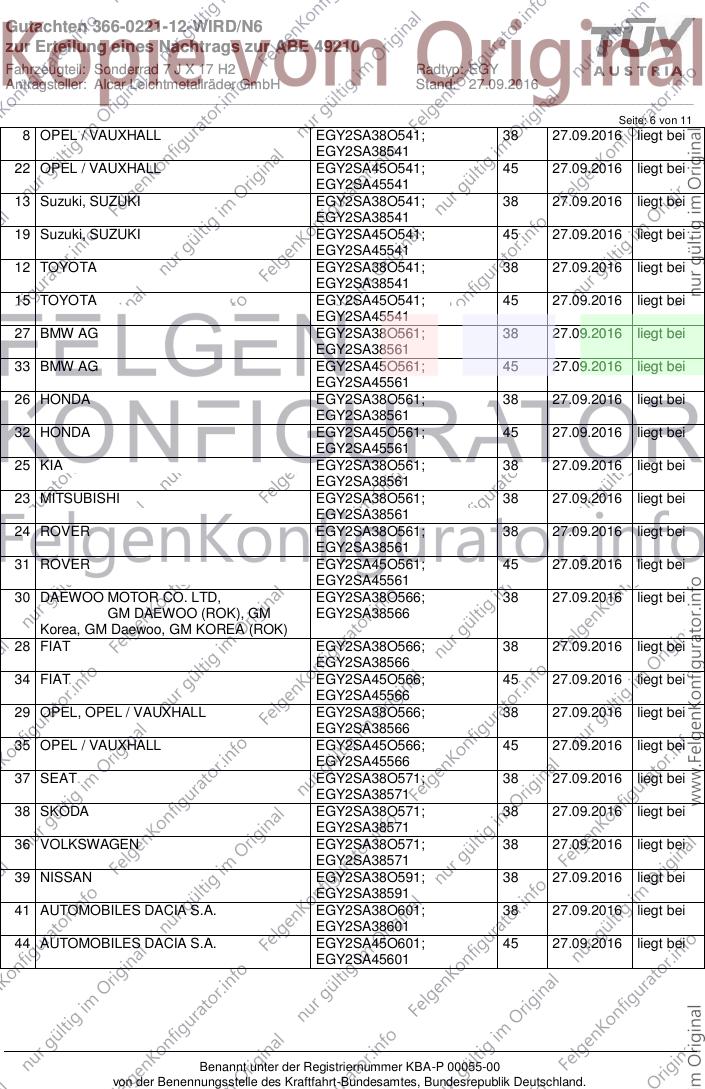

8 OPEL / VAUXHALL EGY2SA38O541; 38 27.09.2016 liegt bei
EGY2SA38541
22 OPEL / VAUXHALL EGY2SA45O541; 45 27.09.2016 liegt bei
EGY2SA45541
13 Suzuki, SUZUKI EGY2SA38O541; 38 27.09.2016 liegt bei
EGY2SA38541
19 Suzuki, SUZUKI EGY2SA45O541; 45 27.09.2016 liegt bei
EGY2SA45541
12 TOYOTA EGY2SA38O541; 38 27.09.2016 liegt bei
EGY2SA38541
15 TOYOTA EGY2SA45O541; 45 27.09.2016 liegt bei
EGY2SA45541
27 BMW AG EGY2SA38O561; 38 27.09.2016 liegt bei
EGY2SA38561
33 BMW AG EGY2SA45O561; 45 27.09.2016 liegt bei
EGY2SA45561
26 HONDA EGY2SA38O561; 38 27.09.2016 liegt bei
EGY2SA38561
32 HONDA EGY2SA45O561; 45 27.09.2016 liegt bei
EGY2SA45561
25 KIA EGY2SA38O561; 38 27.09.2016 liegt bei
EGY2SA38561
23 MITSUBISHI EGY2SA38O561; 38 27.09.2016 liegt bei
EGY2SA38561
24 ROVER EGY2SA38O561; 38 27.09.2016 liegt bei
EGY2SA38561
31 ROVER EGY2SA45O561; 45 27.09.2016 liegt bei
EGY2SA45561
30 DAEWOO MOTOR CO. LTD, EGY2SA38O566; 38 27.09.2016 liegt bei
GM DAEWOO (ROK), GM EGY2SA38566
Korea, GM Daewoo, GM KOREA (ROK)
28 FIAT EGY2SA38O566; 38 27.09.2016 liegt bei
EGY2SA38566
34 FIAT EGY2SA45O566; 45 27.09.2016 liegt bei
EGY2SA45566
29 OPEL, OPEL / VAUXHALL EGY2SA38O566; 38 27.09.2016 liegt bei
EGY2SA38566
35 OPEL / VAUXHALL EGY2SA45O566; 45 27.09.2016 liegt bei
EGY2SA45566
37 SEAT EGY2SA38O571; 38 27.09.2016 liegt bei
EGY2SA38571
38 SKODA EGY2SA38O571; 38 27.09.2016 liegt bei
EGY2SA38571
36 VOLKSWAGEN EGY2SA38O571; 38 27.09.2016 liegt bei
EGY2SA38571
39 NISSAN EGY2SA38O591; 38 27.09.2016 liegt bei
EGY2SA38591
41 AUTOMOBILES DACIA S.A. EGY2SA38O601; 38 27.09.2016 liegt bei
EGY2SA38601
44 AUTOMOBILES DACIA S.A. EGY2SA45O601; 45 27.09.2016 liegt bei
EGY2SA45601
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EGY
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 7 von 11

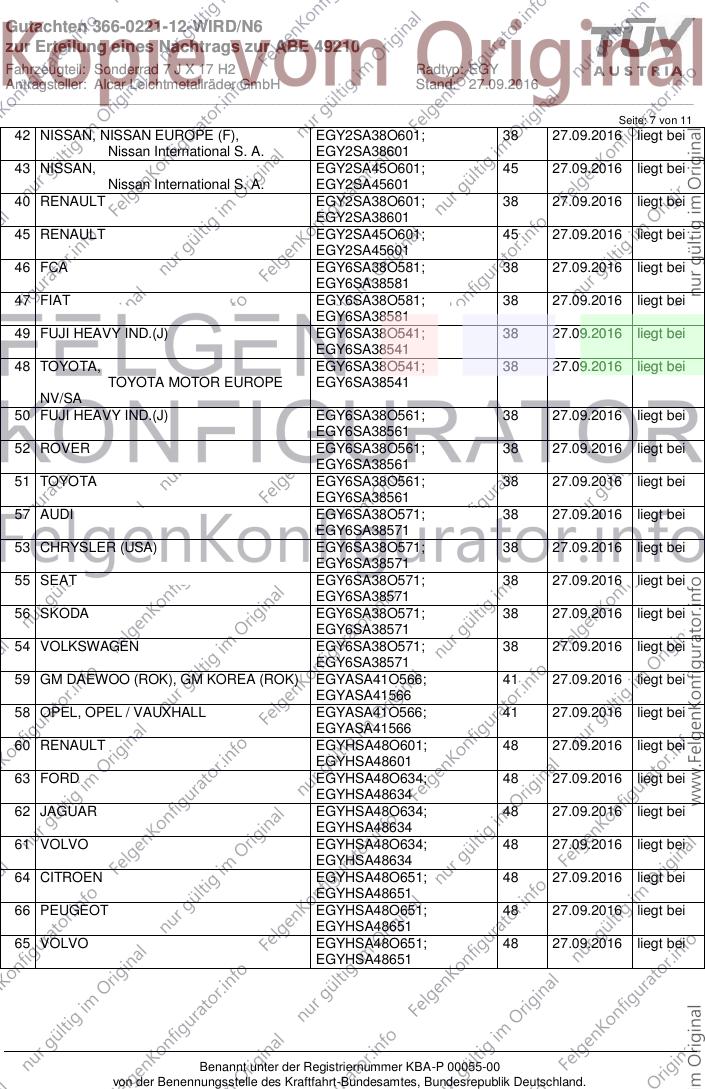

42 NISSAN, NISSAN EUROPE (F), EGY2SA38O601; 38 27.09.2016 liegt bei
Nissan International S. A. EGY2SA38601
43 NISSAN, EGY2SA45O601; 45 27.09.2016 liegt bei
Nissan International S. A. EGY2SA45601
40 RENAULT EGY2SA38O601; 38 27.09.2016 liegt bei
EGY2SA38601
45 RENAULT EGY2SA45O601; 45 27.09.2016 liegt bei
EGY2SA45601
46 FCA EGY6SA38O581; 38 27.09.2016 liegt bei
EGY6SA38581
47 FIAT EGY6SA38O581; 38 27.09.2016 liegt bei
EGY6SA38581
49 FUJI HEAVY IND.(J) EGY6SA38O541; 38 27.09.2016 liegt bei
EGY6SA38541
48 TOYOTA, EGY6SA38O541; 38 27.09.2016 liegt bei
TOYOTA MOTOR EUROPE EGY6SA38541
NV/SA
50 FUJI HEAVY IND.(J) EGY6SA38O561; 38 27.09.2016 liegt bei
EGY6SA38561
52 ROVER EGY6SA38O561; 38 27.09.2016 liegt bei
EGY6SA38561
51 TOYOTA EGY6SA38O561; 38 27.09.2016 liegt bei
EGY6SA38561
57 AUDI EGY6SA38O571; 38 27.09.2016 liegt bei
EGY6SA38571
53 CHRYSLER (USA) EGY6SA38O571; 38 27.09.2016 liegt bei
EGY6SA38571
55 SEAT EGY6SA38O571; 38 27.09.2016 liegt bei
EGY6SA38571
56 SKODA EGY6SA38O571; 38 27.09.2016 liegt bei
EGY6SA38571
54 VOLKSWAGEN EGY6SA38O571; 38 27.09.2016 liegt bei
EGY6SA38571
59 GM DAEWOO (ROK), GM KOREA (ROK) EGYASA41O566; 41 27.09.2016 liegt bei
EGYASA41566
58 OPEL, OPEL / VAUXHALL EGYASA41O566; 41 27.09.2016 liegt bei
EGYASA41566
60 RENAULT EGYHSA48O601; 48 27.09.2016 liegt bei
EGYHSA48601
63 FORD EGYHSA48O634; 48 27.09.2016 liegt bei
EGYHSA48634
62 JAGUAR EGYHSA48O634; 48 27.09.2016 liegt bei
EGYHSA48634
61 VOLVO EGYHSA48O634; 48 27.09.2016 liegt bei
EGYHSA48634
64 CITROEN EGYHSA48O651; 48 27.09.2016 liegt bei
EGYHSA48651
66 PEUGEOT EGYHSA48O651; 48 27.09.2016 liegt bei
EGYHSA48651
65 VOLVO EGYHSA48O651; 48 27.09.2016 liegt bei
EGYHSA48651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EGY
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

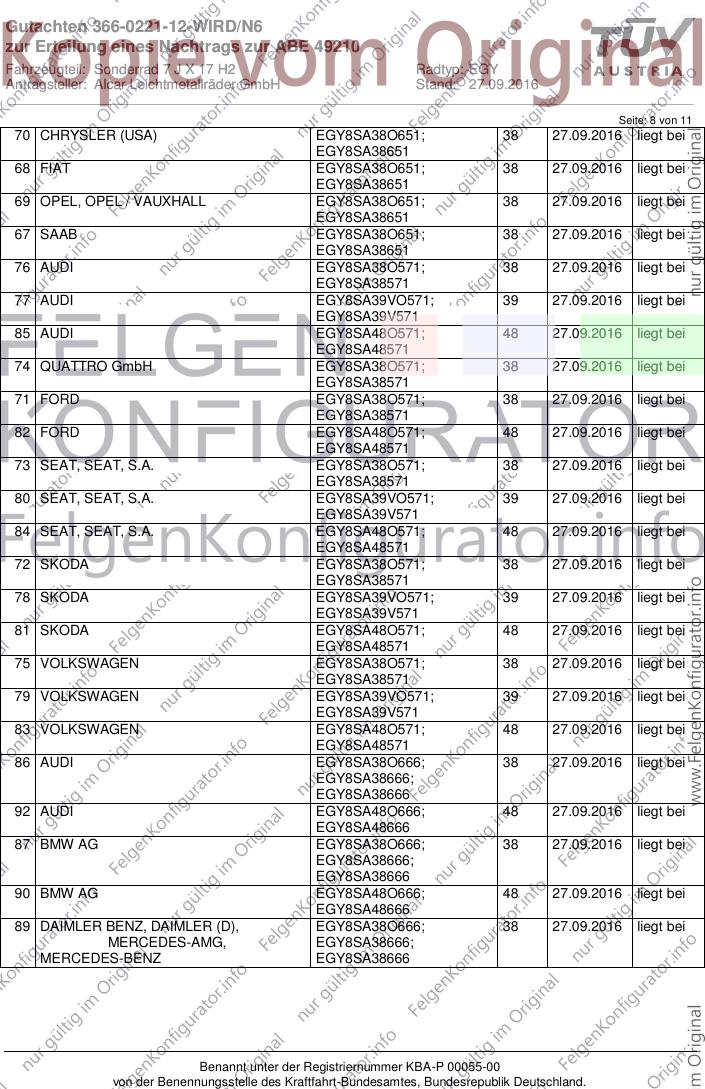

Seite: 8 von 11
70 CHRYSLER (USA) EGY8SA38O651; 38 27.09.2016 liegt bei
EGY8SA38651
68 FIAT EGY8SA38O651; 38 27.09.2016 liegt bei
EGY8SA38651
69 OPEL, OPEL / VAUXHALL EGY8SA38O651; 38 27.09.2016 liegt bei
EGY8SA38651
67 SAAB EGY8SA38O651; 38 27.09.2016 liegt bei
EGY8SA38651
76 AUDI EGY8SA38O571; 38 27.09.2016 liegt bei
EGY8SA38571
77 AUDI EGY8SA39VO571; 39 27.09.2016 liegt bei
EGY8SA39V571
85 AUDI EGY8SA48O571; 48 27.09.2016 liegt bei
EGY8SA48571
74 QUATTRO GmbH EGY8SA38O571; 38 27.09.2016 liegt bei
EGY8SA38571
71 FORD EGY8SA38O571; 38 27.09.2016 liegt bei
EGY8SA38571
82 FORD EGY8SA48O571; 48 27.09.2016 liegt bei
EGY8SA48571
73 SEAT, SEAT, S.A. EGY8SA38O571; 38 27.09.2016 liegt bei
EGY8SA38571
80 SEAT, SEAT, S.A. EGY8SA39VO571; 39 27.09.2016 liegt bei
EGY8SA39V571
84 SEAT, SEAT, S.A. EGY8SA48O571; 48 27.09.2016 liegt bei
EGY8SA48571
72 SKODA EGY8SA38O571; 38 27.09.2016 liegt bei
EGY8SA38571
78 SKODA EGY8SA39VO571; 39 27.09.2016 liegt bei
EGY8SA39V571
81 SKODA EGY8SA48O571; 48 27.09.2016 liegt bei
EGY8SA48571
75 VOLKSWAGEN EGY8SA38O571; 38 27.09.2016 liegt bei
EGY8SA38571
79 VOLKSWAGEN EGY8SA39VO571; 39 27.09.2016 liegt bei
EGY8SA39V571
83 VOLKSWAGEN EGY8SA48O571; 48 27.09.2016 liegt bei
EGY8SA48571
86 AUDI EGY8SA38O666; 38 27.09.2016 liegt bei
EGY8SA38666;
EGY8SA38666
92 AUDI EGY8SA48O666; 48 27.09.2016 liegt bei
EGY8SA48666
87 BMW AG EGY8SA38O666; 38 27.09.2016 liegt bei
EGY8SA38666;
EGY8SA38666
90 BMW AG EGY8SA48O666; 48 27.09.2016 liegt bei
EGY8SA48666
89 DAIMLER BENZ, DAIMLER (D), EGY8SA38O666; 38 27.09.2016 liegt bei
MERCEDES-AMG, EGY8SA38666;
MERCEDES-BENZ EGY8SA38666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EGY
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

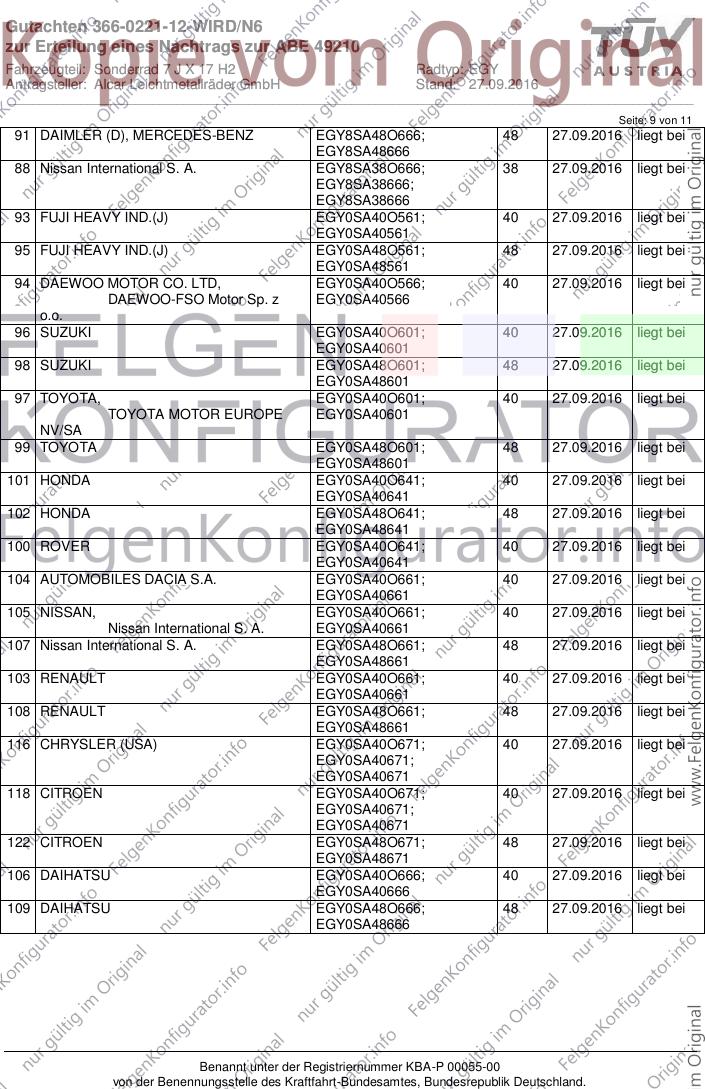

Seite: 9 von 11
91 DAIMLER (D), MERCEDES-BENZ EGY8SA48O666; 48 27.09.2016 liegt bei
EGY8SA48666
88 Nissan International S. A. EGY8SA38O666; 38 27.09.2016 liegt bei
EGY8SA38666;
EGY8SA38666
93 FUJI HEAVY IND.(J) EGY0SA40O561; 40 27.09.2016 liegt bei
EGY0SA40561
95 FUJI HEAVY IND.(J) EGY0SA48O561; 48 27.09.2016 liegt bei
EGY0SA48561
94 DAEWOO MOTOR CO. LTD, EGY0SA40O566; 40 27.09.2016 liegt bei
DAEWOO-FSO Motor Sp. z EGY0SA40566
o.o.
96 SUZUKI EGY0SA40O601; 40 27.09.2016 liegt bei
EGY0SA40601
98 SUZUKI EGY0SA48O601; 48 27.09.2016 liegt bei
EGY0SA48601
97 TOYOTA, EGY0SA40O601; 40 27.09.2016 liegt bei
TOYOTA MOTOR EUROPE EGY0SA40601
NV/SA
99 TOYOTA EGY0SA48O601; 48 27.09.2016 liegt bei
EGY0SA48601
101 HONDA EGY0SA40O641; 40 27.09.2016 liegt bei
EGY0SA40641
102 HONDA EGY0SA48O641; 48 27.09.2016 liegt bei
EGY0SA48641
100 ROVER EGY0SA40O641; 40 27.09.2016 liegt bei
EGY0SA40641
104 AUTOMOBILES DACIA S.A. EGY0SA40O661; 40 27.09.2016 liegt bei
EGY0SA40661
105 NISSAN, EGY0SA40O661; 40 27.09.2016 liegt bei
Nissan International S. A. EGY0SA40661
107 Nissan International S. A. EGY0SA48O661; 48 27.09.2016 liegt bei
EGY0SA48661
103 RENAULT EGY0SA40O661; 40 27.09.2016 liegt bei
EGY0SA40661
108 RENAULT EGY0SA48O661; 48 27.09.2016 liegt bei
EGY0SA48661
116 CHRYSLER (USA) EGY0SA40O671; 40 27.09.2016 liegt bei
EGY0SA40671;
EGY0SA40671
118 CITROEN EGY0SA40O671; 40 27.09.2016 liegt bei
EGY0SA40671;
EGY0SA40671
122 CITROEN EGY0SA48O671; 48 27.09.2016 liegt bei
EGY0SA48671
106 DAIHATSU EGY0SA40O666; 40 27.09.2016 liegt bei
EGY0SA40666
109 DAIHATSU EGY0SA48O666; 48 27.09.2016 liegt bei
EGY0SA48666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EGY
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

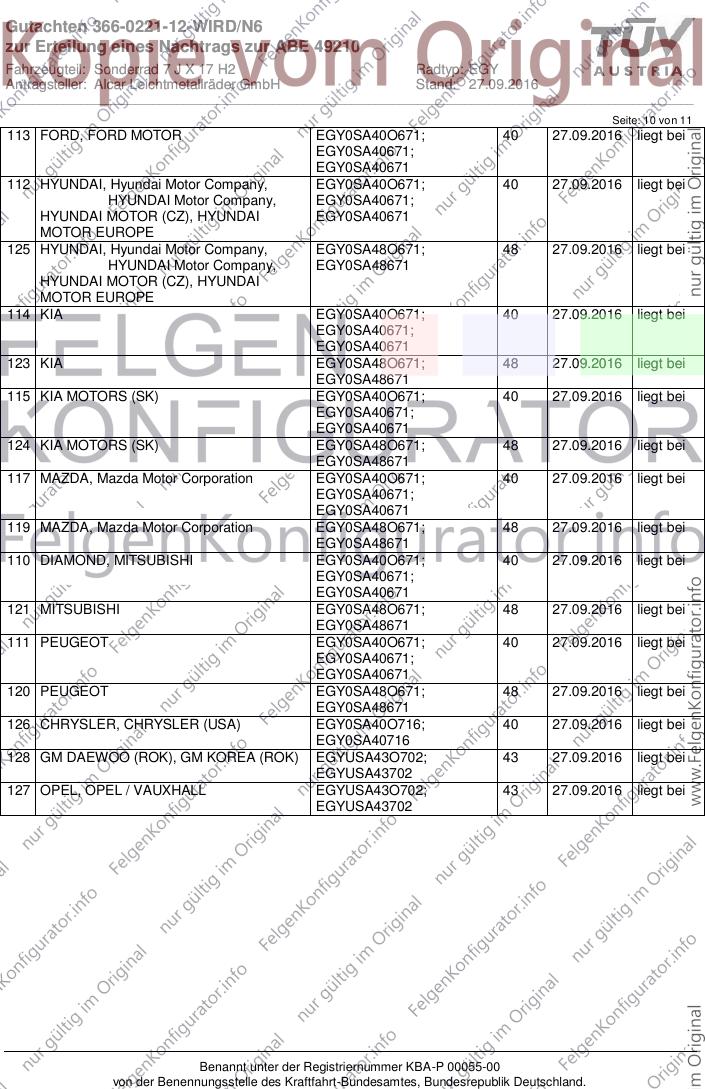

Seite: 10 von 11
113 FORD, FORD MOTOR EGY0SA40O671; 40 27.09.2016 liegt bei
EGY0SA40671;
EGY0SA40671
112 HYUNDAI, Hyundai Motor Company, EGY0SA40O671; 40 27.09.2016 liegt bei
HYUNDAI Motor Company, EGY0SA40671;
HYUNDAI MOTOR (CZ), HYUNDAI EGY0SA40671
MOTOR EUROPE
125 HYUNDAI, Hyundai Motor Company, EGY0SA48O671; 48 27.09.2016 liegt bei
HYUNDAI Motor Company, EGY0SA48671
HYUNDAI MOTOR (CZ), HYUNDAI
MOTOR EUROPE
114 KIA EGY0SA40O671; 40 27.09.2016 liegt bei
EGY0SA40671;
EGY0SA40671
123 KIA EGY0SA48O671; 48 27.09.2016 liegt bei
EGY0SA48671
115 KIA MOTORS (SK) EGY0SA40O671; 40 27.09.2016 liegt bei
EGY0SA40671;
EGY0SA40671
124 KIA MOTORS (SK) EGY0SA48O671; 48 27.09.2016 liegt bei
EGY0SA48671
117 MAZDA, Mazda Motor Corporation EGY0SA40O671; 40 27.09.2016 liegt bei
EGY0SA40671;
EGY0SA40671
119 MAZDA, Mazda Motor Corporation EGY0SA48O671; 48 27.09.2016 liegt bei
EGY0SA48671
110 DIAMOND, MITSUBISHI EGY0SA40O671; 40 27.09.2016 liegt bei
EGY0SA40671;
EGY0SA40671
121 MITSUBISHI EGY0SA48O671; 48 27.09.2016 liegt bei
EGY0SA48671
111 PEUGEOT EGY0SA40O671; 40 27.09.2016 liegt bei
EGY0SA40671;
EGY0SA40671
120 PEUGEOT EGY0SA48O671; 48 27.09.2016 liegt bei
EGY0SA48671
126 CHRYSLER, CHRYSLER (USA) EGY0SA40O716; 40 27.09.2016 liegt bei
EGY0SA40716
128 GM DAEWOO (ROK), GM KOREA (ROK) EGYUSA43O702; 43 27.09.2016 liegt bei
EGYUSA43702
127 OPEL, OPEL / VAUXHALL EGYUSA43O702; 43 27.09.2016 liegt bei
EGYUSA43702
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: EGY
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

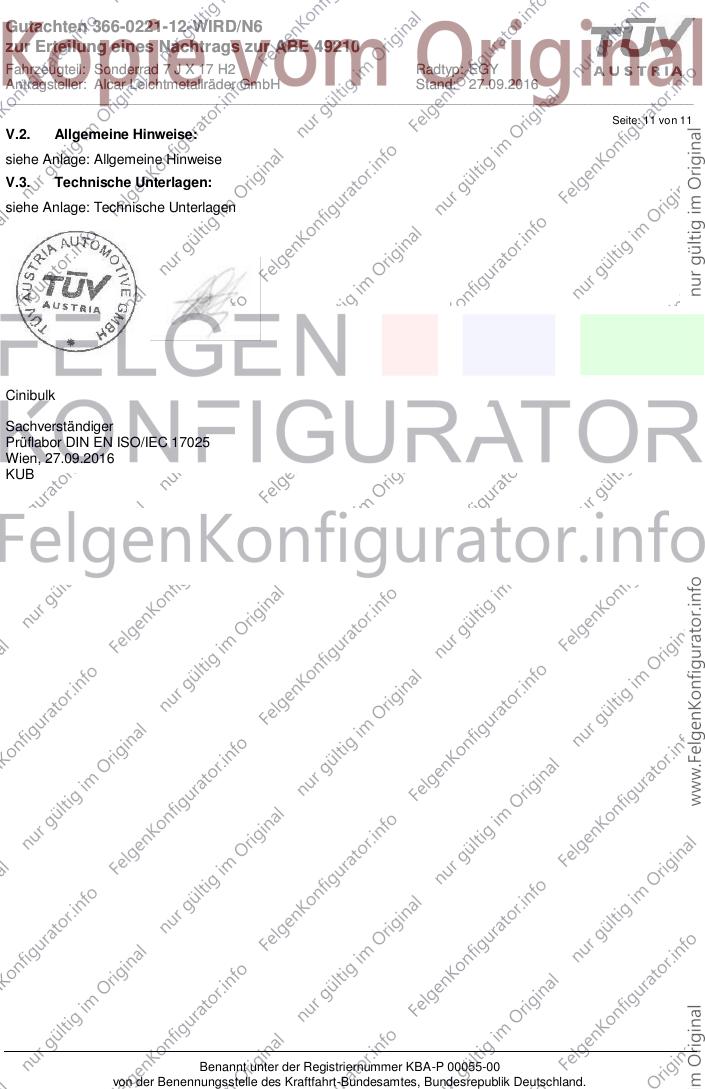

Seite: 11 von 11
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 27.09.2016
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
ANLAGE: 126 CHRYSLER Radtyp: EGY
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

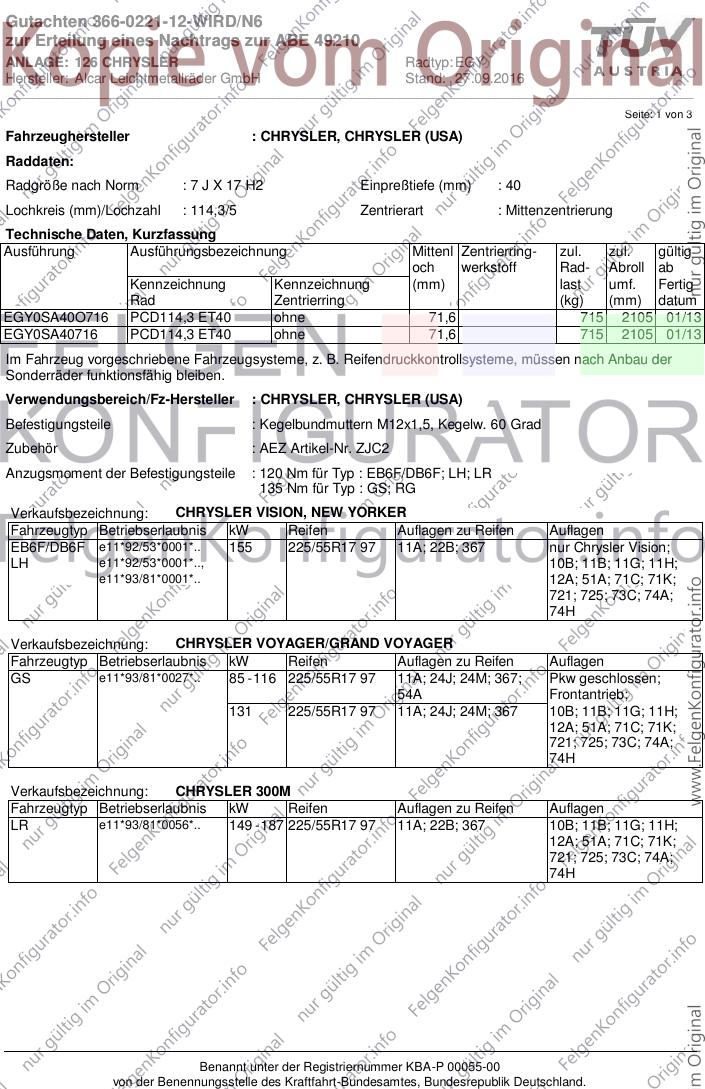

Seite: 1 von 3
Fahrzeughersteller : CHRYSLER, CHRYSLER (USA)
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
EGY0SA40O716 PCD114,3 ET40 ohne 71,6 715 2105 01/13
EGY0SA40716 PCD114,3 ET40 ohne 71,6 715 2105 01/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : CHRYSLER, CHRYSLER (USA)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJC2
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : EB6F/DB6F; LH; LR
135 Nm für Typ : GS; RG
Verkaufsbezeichnung: CHRYSLER VISION, NEW YORKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EB6F/DB6F e11*92/53*0001*.. 155 225/55R17 97 11A; 22B; 367 nur Chrysler Vision;
LH e11*92/53*0001*.., 10B; 11B; 11G; 11H;
e11*93/81*0001*.. 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H
Verkaufsbezeichnung: CHRYSLER VOYAGER/GRAND VOYAGER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GS e11*93/81*0027*.. 85 - 116 225/55R17 97 11A; 24J; 24M; 367; Pkw geschlossen;
54A Frontantrieb;
131 225/55R17 97 11A; 24J; 24M; 367 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H
Verkaufsbezeichnung: CHRYSLER 300M
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LR e11*93/81*0056*.. 149 - 187 225/55R17 97 11A; 22B; 367 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
ANLAGE: 126 CHRYSLER Radtyp: EGY
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

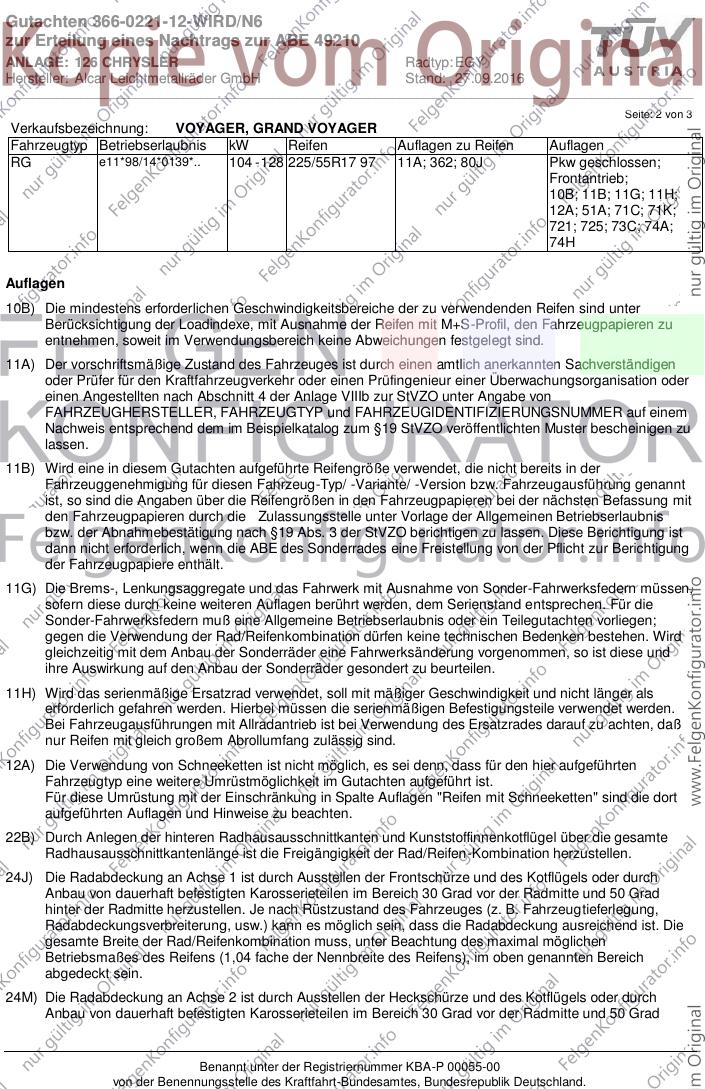

Seite: 2 von 3
Verkaufsbezeichnung: VOYAGER, GRAND VOYAGER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RG e11*98/14*0139*.. 104 - 128 225/55R17 97 11A; 362; 80J Pkw geschlossen;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0221-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49210
ANLAGE: 126 CHRYSLER Radtyp: EGY
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

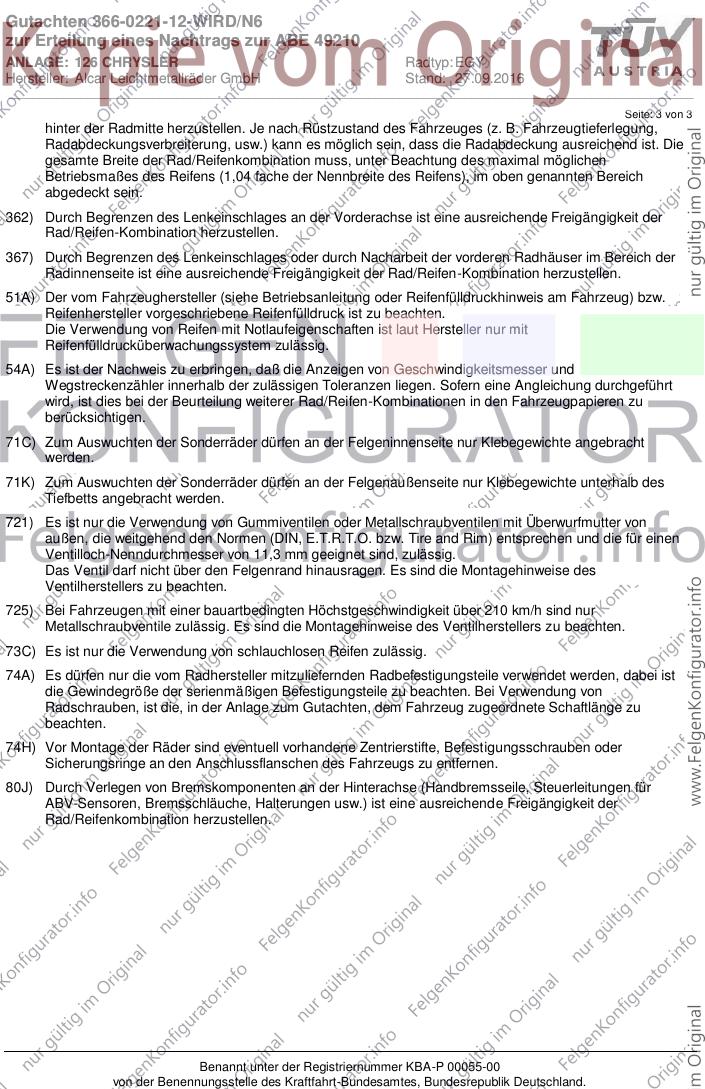

Seite: 3 von 3
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
80J) Durch Verlegen von Bremskomponenten an der Hinterachse (Handbremsseile, Steuerleitungen für
ABV-Sensoren, Bremsschläuche, Halterungen usw.) ist eine ausreichende Freigängigkeit der
Rad/Reifenkombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
