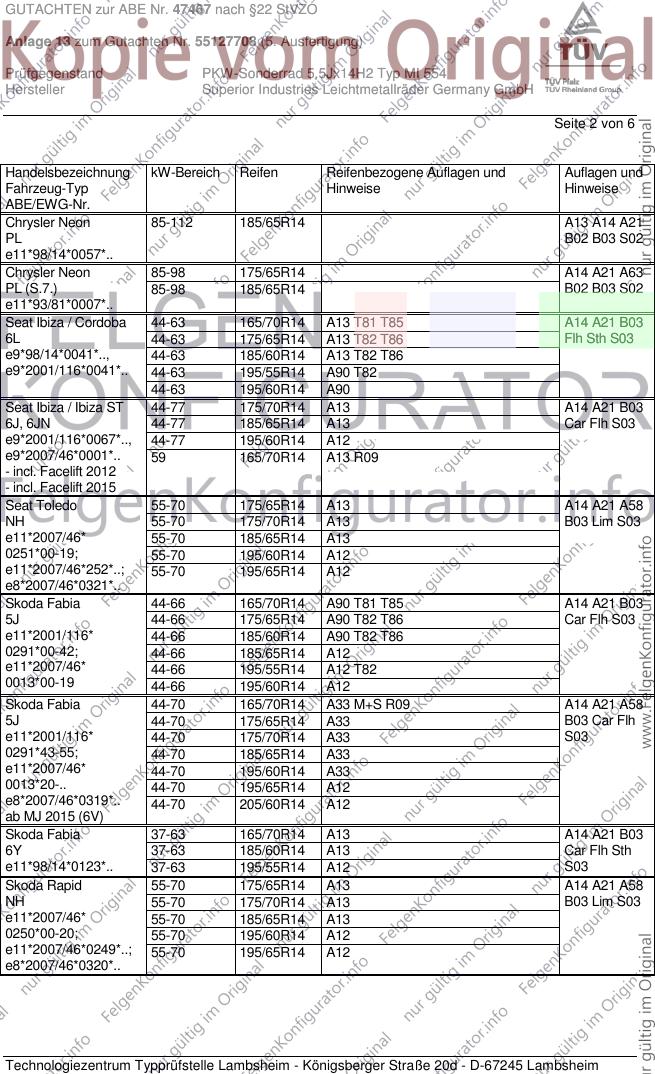

GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55127708 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 6
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell MILANO
Typ MI 554
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B3 MI 554 B3/Z03 Ø63,3-57,1 5/100/57,1 40 580 1960
Kennzeichnungen
KBA-Nummer 47467
Herstellerzeichen rial Germany
Radtyp und Ausführung MI 554 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S02 Mutter M12x1,5 Kegel 60° 120 - Multipack: 68
S03 Schraube M14x1,5 Kegel 60° 120 30 Multipack: 37
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55127708 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Neon 85-112 185/65R14 A13 A14 A21
PL B02 B03 S02
e11*98/14*0057*..
Chrysler Neon 85-98 175/65R14 A14 A21 A63
PL (S.7.) 85-98 185/65R14 B02 B03 S02
e11*93/81*0007*..
Seat Ibiza / Cordoba 44-63 165/70R14 A13 T81 T85 A14 A21 B03
6L 44-63 175/65R14 A13 T82 T86 Flh Sth S03
e9*98/14*0041*.., 44-63 185/60R14 A13 T82 T86
e9*2001/116*0041*.. 44-63 195/55R14 A90 T82
44-63 195/60R14 A90
Seat Ibiza / Ibiza ST 44-77 175/70R14 A13 A14 A21 B03
6J, 6JN 44-77 185/65R14 A13 Car Flh S03
e9*2001/116*0067*.., 44-77 195/60R14 A12
e9*2007/46*0001*.. 59 165/70R14 A13 R09
- incl. Facelift 2012
- incl. Facelift 2015
Seat Toledo 55-70 175/65R14 A13 A14 A21 A58
NH 55-70 175/70R14 A13 B03 Lim S03
e11*2007/46* 55-70 185/65R14 A13
0251*00-19; 55-70 195/60R14 A12
e11*2007/46*252*..; 55-70 195/65R14 A12
e8*2007/46*0321*..
Skoda Fabia 44-66 165/70R14 A90 T81 T85 A14 A21 B03
5J 44-66 175/65R14 A90 T82 T86 Car Flh S03
e11*2001/116* 44-66 185/60R14 A90 T82 T86
0291*00-42; 44-66 185/65R14 A12
e11*2007/46* 44-66 195/55R14 A12 T82
0013*00-19 44-66 195/60R14 A12
Skoda Fabia 44-70 165/70R14 A33 M+S R09 A14 A21 A58
5J 44-70 175/65R14 A33 B03 Car Flh
e11*2001/116* 44-70 175/70R14 A33 S03
0291*43-55; 44-70 185/65R14 A33
e11*2007/46* 44-70 195/60R14 A33
0013*20-.. 44-70 195/65R14 A12
e8*2007/46*0319*.. 44-70 205/60R14 A12
ab MJ 2015 (6V)
Skoda Fabia 37-63 165/70R14 A13 A14 A21 B03
6Y 37-63 185/60R14 A13 Car Flh Sth
e11*98/14*0123*.. 37-63 195/55R14 A12 S03
Skoda Rapid 55-70 175/65R14 A13 A14 A21 A58
NH 55-70 175/70R14 A13 B03 Lim S03
e11*2007/46* 55-70 185/65R14 A13
0250*00-20; 55-70 195/60R14 A12
e11*2007/46*0249*..; 55-70 195/65R14 A12
e8*2007/46*0320*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

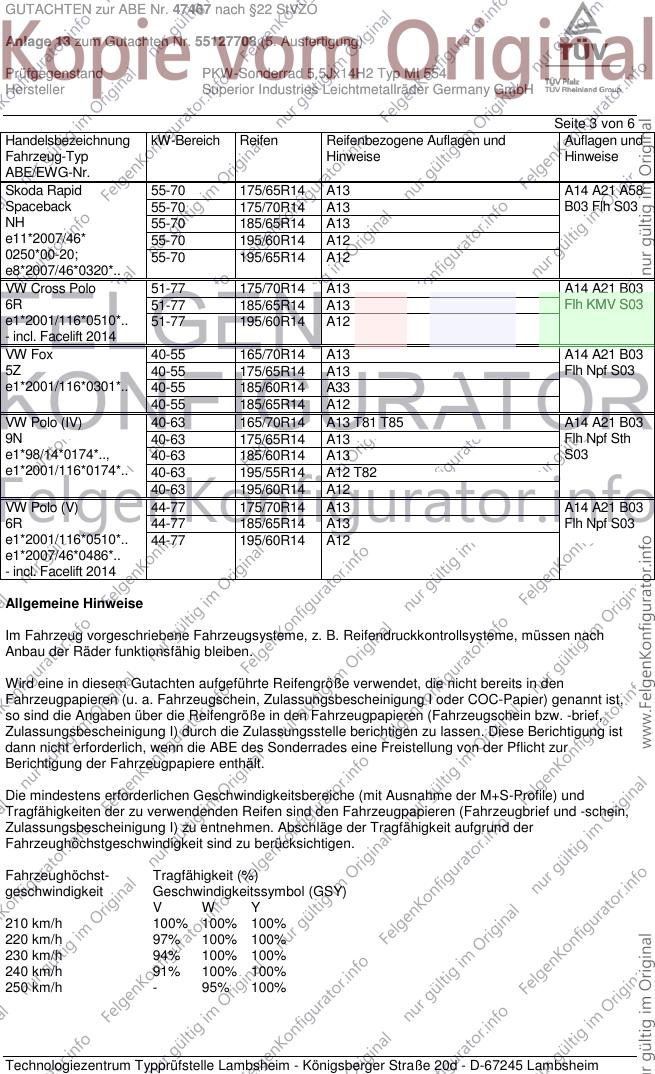

GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55127708 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Rapid 55-70 175/65R14 A13 A14 A21 A58
Spaceback 55-70 175/70R14 A13 B03 Flh S03
NH 55-70 185/65R14 A13
e11*2007/46* 55-70 195/60R14 A12
0250*00-20; 55-70 195/65R14 A12
e8*2007/46*0320*..
VW Cross Polo 51-77 175/70R14 A13 A14 A21 B03
6R 51-77 185/65R14 A13 Flh KMV S03
e1*2001/116*0510*.. 51-77 195/60R14 A12
- incl. Facelift 2014
VW Fox 40-55 165/70R14 A13 A14 A21 B03
5Z 40-55 175/65R14 A13 Flh Npf S03
e1*2001/116*0301*.. 40-55 185/60R14 A33
40-55 185/65R14 A12
VW Polo (IV) 40-63 165/70R14 A13 T81 T85 A14 A21 B03
9N 40-63 175/65R14 A13 Flh Npf Sth
e1*98/14*0174*.., 40-63 185/60R14 A13 S03
e1*2001/116*0174*.. 40-63 195/55R14 A12 T82
40-63 195/60R14 A12
VW Polo (V) 44-77 175/70R14 A13 A14 A21 B03
6R 44-77 185/65R14 A13 Flh Npf S03
e1*2001/116*0510*.. 44-77 195/60R14 A12
e1*2007/46*0486*..
- incl. Facelift 2014
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

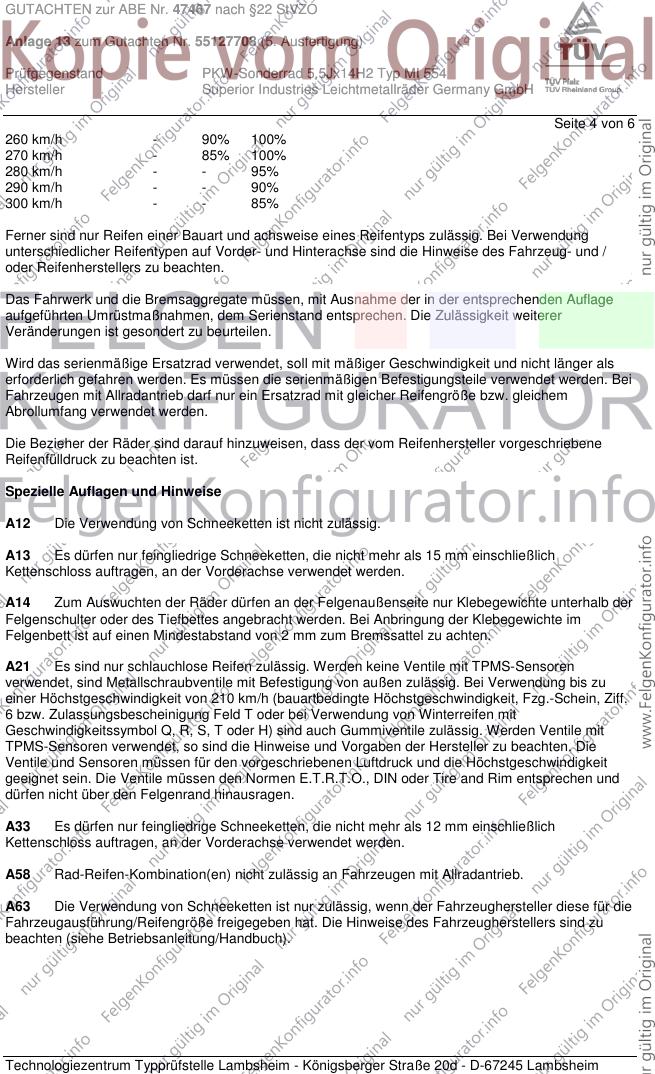

GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55127708 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 6
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55127708 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 6
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47467 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55127708 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ MI 554
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 6
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Juli 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Juli 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Juli 2018
Blauth 00297935.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
