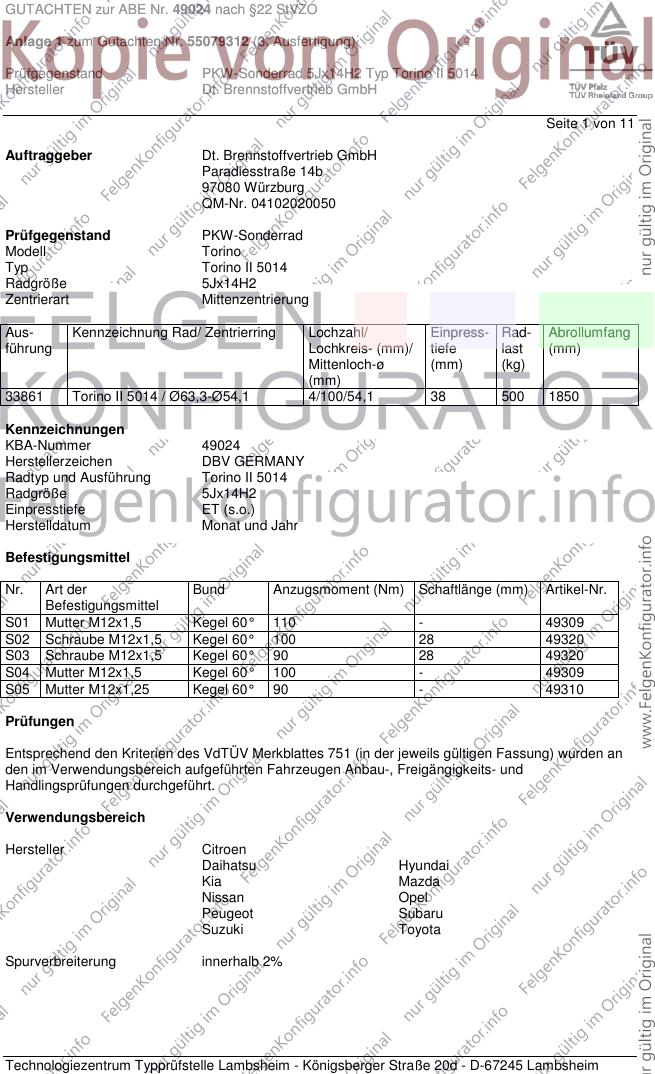

GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 11
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Torino
Typ Torino II 5014
Radgröße 5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
33861 Torino II 5014 / Ø63,3-Ø54,1 4/100/54,1 38 500 1850
Kennzeichnungen
KBA-Nummer 49024
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung Torino II 5014
Radgröße 5Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 49309
S02 Schraube M12x1,5 Kegel 60° 100 28 49320
S03 Schraube M12x1,5 Kegel 60° 90 28 49320
S04 Mutter M12x1,5 Kegel 60° 100 - 49309
S05 Mutter M12x1,25 Kegel 60° 90 - 49310
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Daihatsu Hyundai
Kia Mazda
Nissan Opel
Peugeot Subaru
Suzuki Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

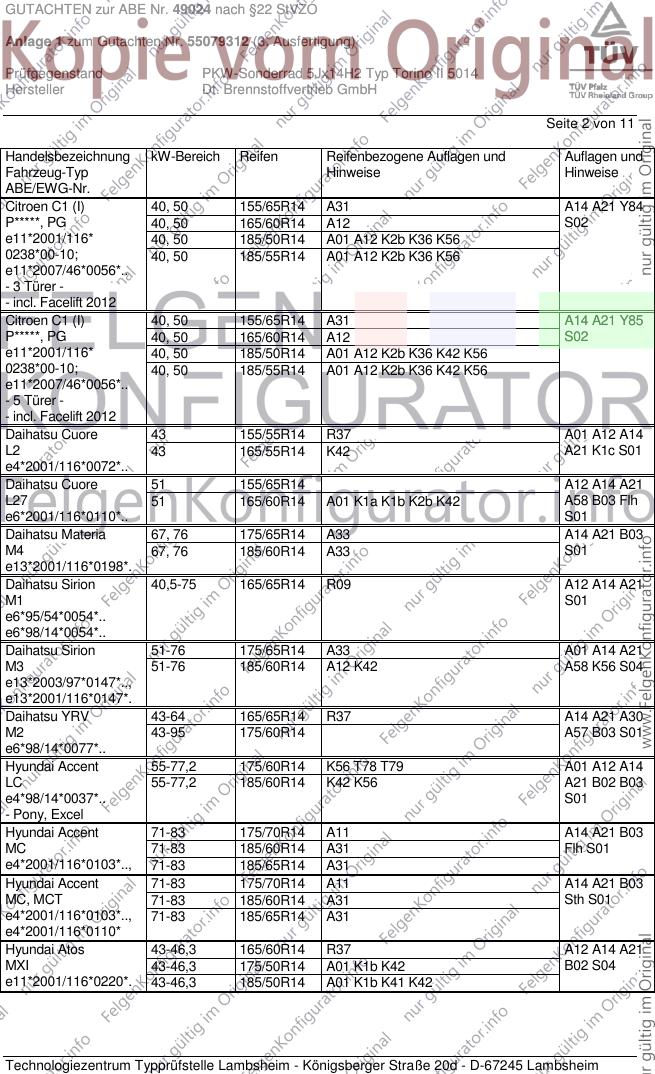

GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 (I) 40, 50 155/65R14 A31 A14 A21 Y84
P*****, PG 40, 50 165/60R14 A12 S02
e11*2001/116* 40, 50 185/50R14 A01 A12 K2b K36 K56
0238*00-10; 40, 50 185/55R14 A01 A12 K2b K36 K56
e11*2007/46*0056*..
- 3 Türer -
- incl. Facelift 2012
Citroen C1 (I) 40, 50 155/65R14 A31 A14 A21 Y85
P*****, PG 40, 50 165/60R14 A12 S02
e11*2001/116* 40, 50 185/50R14 A01 A12 K2b K36 K42 K56
0238*00-10; 40, 50 185/55R14 A01 A12 K2b K36 K42 K56
e11*2007/46*0056*..
- 5 Türer -
- incl. Facelift 2012
Daihatsu Cuore 43 155/55R14 R37 A01 A12 A14
L2 43 165/55R14 K42 A21 K1c S01
e4*2001/116*0072*..
Daihatsu Cuore 51 155/65R14 A12 A14 A21
L27 51 165/60R14 A01 K1a K1b K2b K42 A58 B03 Flh
e6*2001/116*0110*.. S01
Daihatsu Materia 67, 76 175/65R14 A33 A14 A21 B03
M4 67, 76 185/60R14 A33 S01
e13*2001/116*0198*.
Daihatsu Sirion 40,5-75 165/65R14 R09 A12 A14 A21
M1 S01
e6*95/54*0054*..
e6*98/14*0054*..
Daihatsu Sirion 51-76 175/65R14 A33 A01 A14 A21
M3 51-76 185/60R14 A12 K42 A58 K56 S04
e13*2003/97*0147*..,
e13*2001/116*0147*.
Daihatsu YRV 43-64 165/65R14 R37 A14 A21 A30
M2 43-95 175/60R14 A57 B03 S01
e6*98/14*0077*..
Hyundai Accent 55-77,2 175/60R14 K56 T78 T79 A01 A12 A14
LC 55-77,2 185/60R14 K42 K56 A21 B02 B03
e4*98/14*0037*.. S01
- Pony, Excel
Hyundai Accent 71-83 175/70R14 A11 A14 A21 B03
MC 71-83 185/60R14 A31 Flh S01
e4*2001/116*0103*.., 71-83 185/65R14 A31
Hyundai Accent 71-83 175/70R14 A11 A14 A21 B03
MC, MCT 71-83 185/60R14 A31 Sth S01
e4*2001/116*0103*.., 71-83 185/65R14 A31
e4*2001/116*0110*
Hyundai Atos 43-46,3 165/60R14 R37 A12 A14 A21
MXI 43-46,3 175/50R14 A01 K1b K42 B02 S04
e11*2001/116*0220*. 43-46,3 185/50R14 A01 K1b K41 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

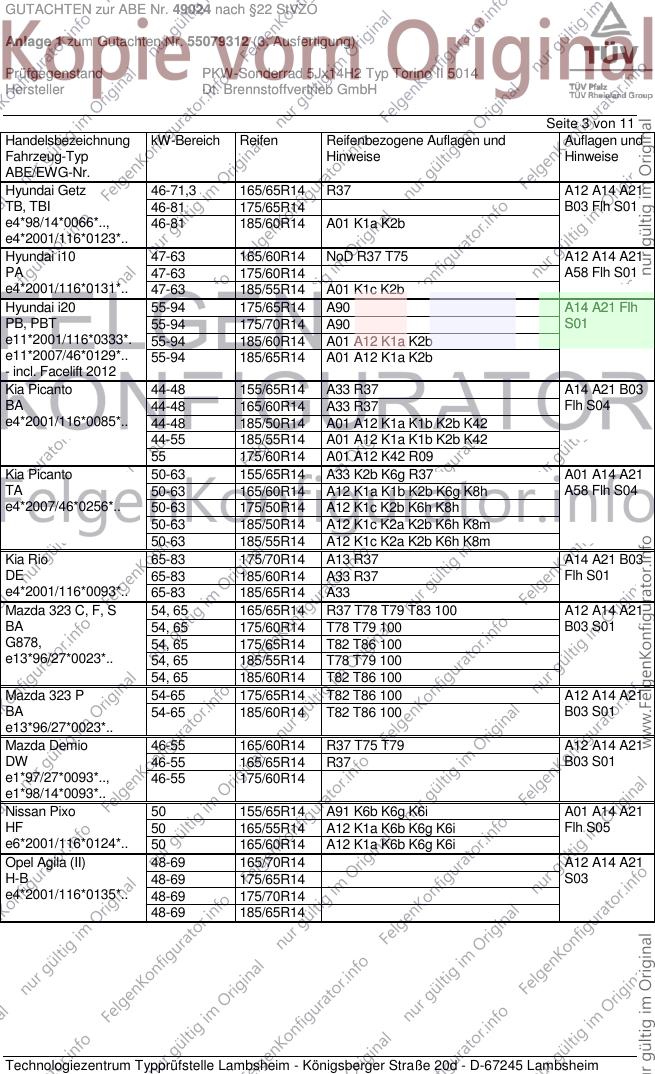

GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Getz 46-71,3 165/65R14 R37 A12 A14 A21
TB, TBI 46-81 175/65R14 B03 Flh S01
e4*98/14*0066*.., 46-81 185/60R14 A01 K1a K2b
e4*2001/116*0123*..
Hyundai i10 47-63 165/60R14 NoD R37 T75 A12 A14 A21
PA 47-63 175/60R14 A58 Flh S01
e4*2001/116*0131*.. 47-63 185/55R14 A01 K1c K2b
Hyundai i20 55-94 175/65R14 A90 A14 A21 Flh
PB, PBT 55-94 175/70R14 A90 S01
e11*2001/116*0333*. 55-94 185/60R14 A01 A12 K1a K2b
e11*2007/46*0129*.. 55-94 185/65R14 A01 A12 K1a K2b
- incl. Facelift 2012
Kia Picanto 44-48 155/65R14 A33 R37 A14 A21 B03
BA 44-48 165/60R14 A33 R37 Flh S04
e4*2001/116*0085*.. 44-48 185/50R14 A01 A12 K1a K1b K2b K42
44-55 185/55R14 A01 A12 K1a K1b K2b K42
55 175/60R14 A01 A12 K42 R09
Kia Picanto 50-63 155/65R14 A33 K2b K6g R37 A01 A14 A21
TA 50-63 165/60R14 A12 K1a K1b K2b K6g K8h A58 Flh S04
e4*2007/46*0256*.. 50-63 175/50R14 A12 K1c K2b K6h K8h
50-63 185/50R14 A12 K1c K2a K2b K6h K8m
50-63 185/55R14 A12 K1c K2a K2b K6h K8m
Kia Rio 65-83 175/70R14 A13 R37 A14 A21 B03
DE 65-83 185/60R14 A33 R37 Flh S01
e4*2001/116*0093*.. 65-83 185/65R14 A33
Mazda 323 C, F, S 54, 65 165/65R14 R37 T78 T79 T83 100 A12 A14 A21
BA 54, 65 175/60R14 T78 T79 100 B03 S01
G878, 54, 65 175/65R14 T82 T86 100
e13*96/27*0023*.. 54, 65 185/55R14 T78 T79 100
54, 65 185/60R14 T82 T86 100
Mazda 323 P 54-65 175/65R14 T82 T86 100 A12 A14 A21
BA 54-65 185/60R14 T82 T86 100 B03 S01
e13*96/27*0023*..
Mazda Demio 46-55 165/60R14 R37 T75 T79 A12 A14 A21
DW 46-55 165/65R14 R37 B03 S01
e1*97/27*0093*.., 46-55 175/60R14
e1*98/14*0093*..
Nissan Pixo 50 155/65R14 A91 K6b K6g K6i A01 A14 A21
HF 50 165/55R14 A12 K1a K6b K6g K6i Flh S05
e6*2001/116*0124*.. 50 165/60R14 A12 K1a K6b K6g K6i
Opel Agila (II) 48-69 165/70R14 A12 A14 A21
H-B 48-69 175/65R14 S03
e4*2001/116*0135*.. 48-69 175/70R14
48-69 185/65R14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 107 40, 50 155/65R14 A31 A14 A21 Y85
P*****, PG 40, 50 165/60R14 A12 S02
e11*2001/116* 40, 50 185/50R14 A01 A12 K2b K36 K42 K56
0237*00-10; 40, 50 185/55R14 A01 A12 K2b K36 K42 K56
e11*2007/46*0057*..
- 5 Türer -
- incl. Facelift 2012
Peugeot 107 40, 50 155/65R14 A31 A14 A21 Y84
P*****, PG 40, 50 165/60R14 A12 S02
e11*2001/116* 40, 50 185/50R14 A01 A12 K2b K36 K56
0237*00-10; 40, 50 185/55R14 A01 A12 K2b K36 K56
e11*2007/46*0057*..
- 3 Türer -
- incl. Facelift 2012
Subaru Justy 51 175/65R14 A33 A01 A14 A21
M3, M3G 51 185/60R14 A12 K42 A58 K56 S04
e13*2001/116*,
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 165/70R14 A11 R37 A14 A21 B03
NH 51-73 175/65R14 A01 A12 K1b K2b S02
e4*2001/116*0071*.. 51-73 185/60R14 A01 A12 K1c K2b K42
Suzuki Alto 46 155/55R14 K42 A01 A12 A14
FF A21 S05
e6*98/14*0086*..
Suzuki Alto 50 155/65R14 A91 K6b K6g K6i A01 A14 A21
GF 50 165/55R14 A12 K1a K6b K6g K6i Flh S05
e6*2001/116*0123*.. 50 165/60R14 A12 K1a K6b K6g K6i
Suzuki Baleno 52-75 175/65R14 A12 A14 A21
EG 52-75 185/60R14 A58 B03 S05
H032,
e6*93/81, 95/54,
98/14*0024*..
Suzuki Celerio 50 165/60R14 K1c K6j A01 A12 A14
LF 50 165/65R14 K1c K6j A21 A58 Flh
e6*2007/46*0119*.. 50 175/60R14 K1c K6c K6g S05
50 185/55R14 K1c K2b K6c K6g
50 185/60R14 G01 K1c K2b K6c K6g
Suzuki Ignis 61 165/70R14 R37 A12 A14 A21
FH 61 175/65R14 S05
e4*98/14*0047*.. 61 185/60R14 A01 K42
Suzuki Ignis 51-73 165/70R14 A11 R37 A14 A21 B03
MH 51-73 175/65R14 A11 KMV S02
e4*2001/116*0070*.. 51-73 185/60R14 A12
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

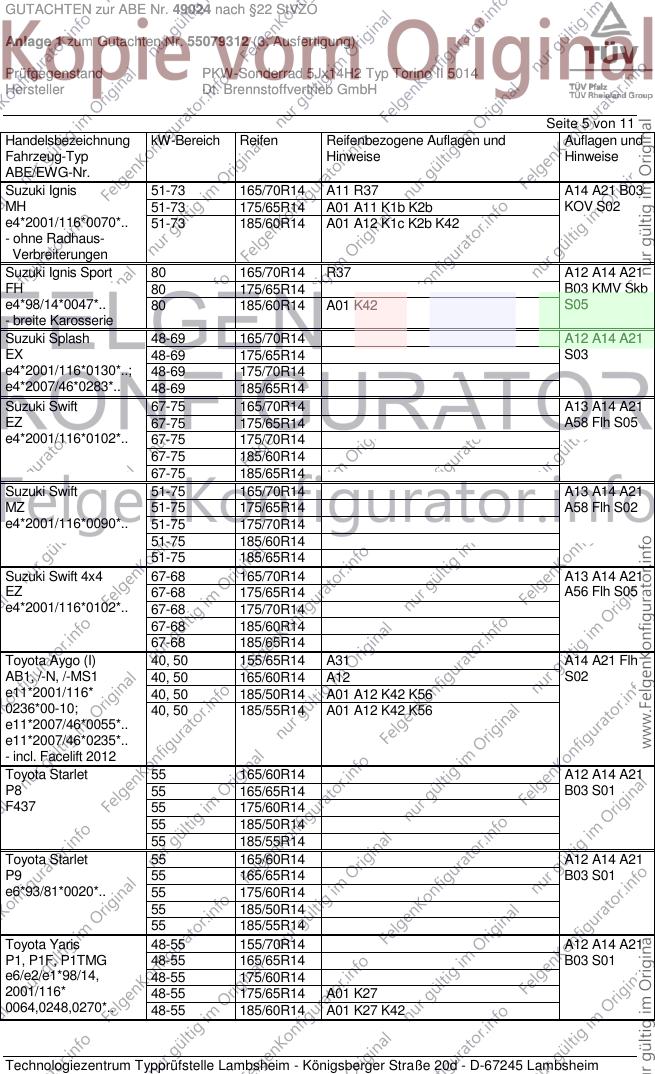

GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 165/70R14 A11 R37 A14 A21 B03
MH 51-73 175/65R14 A01 A11 K1b K2b KOV S02
e4*2001/116*0070*.. 51-73 185/60R14 A01 A12 K1c K2b K42
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis Sport 80 165/70R14 R37 A12 A14 A21
FH 80 175/65R14 B03 KMV Skb
e4*98/14*0047*.. 80 185/60R14 A01 K42 S05
- breite Karosserie
Suzuki Splash 48-69 165/70R14 A12 A14 A21
EX 48-69 175/65R14 S03
e4*2001/116*0130*..; 48-69 175/70R14
e4*2007/46*0283*.. 48-69 185/65R14
Suzuki Swift 67-75 165/70R14 A13 A14 A21
EZ 67-75 175/65R14 A58 Flh S05
e4*2001/116*0102*.. 67-75 175/70R14
67-75 185/60R14
67-75 185/65R14
Suzuki Swift 51-75 165/70R14 A13 A14 A21
MZ 51-75 175/65R14 A58 Flh S02
e4*2001/116*0090*.. 51-75 175/70R14
51-75 185/60R14
51-75 185/65R14
Suzuki Swift 4x4 67-68 165/70R14 A13 A14 A21
EZ 67-68 175/65R14 A56 Flh S05
e4*2001/116*0102*.. 67-68 175/70R14
67-68 185/60R14
67-68 185/65R14
Toyota Aygo (I) 40, 50 155/65R14 A31 A14 A21 Flh
AB1, /-N, /-MS1 40, 50 165/60R14 A12 S02
e11*2001/116* 40, 50 185/50R14 A01 A12 K42 K56
0236*00-10; 40, 50 185/55R14 A01 A12 K42 K56
e11*2007/46*0055*..
e11*2007/46*0235*..
- incl. Facelift 2012
Toyota Starlet 55 165/60R14 A12 A14 A21
P8 55 165/65R14 B03 S01
F437 55 175/60R14
55 185/50R14
55 185/55R14
Toyota Starlet 55 165/60R14 A12 A14 A21
P9 55 165/65R14 B03 S01
e6*93/81*0020*.. 55 175/60R14
55 185/50R14
55 185/55R14
Toyota Yaris 48-55 155/70R14 A12 A14 A21
P1, P1F, P1TMG 48-55 165/65R14 B03 S01
e6/e2/e1*98/14, 48-55 175/60R14
2001/116* 48-55 175/65R14 A01 K27
0064,0248,0270*.. 48-55 185/60R14 A01 K27 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51 175/65R14 A33 R09 A14 A21 B41
XP13M(a), XP13N(a) 51, 66, 73 175/70R14 A91 Flh LY1 S01
e11*2007/46*0152*..; 51, 66, 73 185/65R14 A12
e11*2007/46*0153*..
Toyota Yaris 51 165/70R14 A13 A14 A21 B03
XP9, XP9F 51 175/65R14 A13 Flh S01
e11*2001/116*0248*, 51 185/60R14 A39
e11*2001/116*0249*. 51 185/65R14 A39
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
100 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1000 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

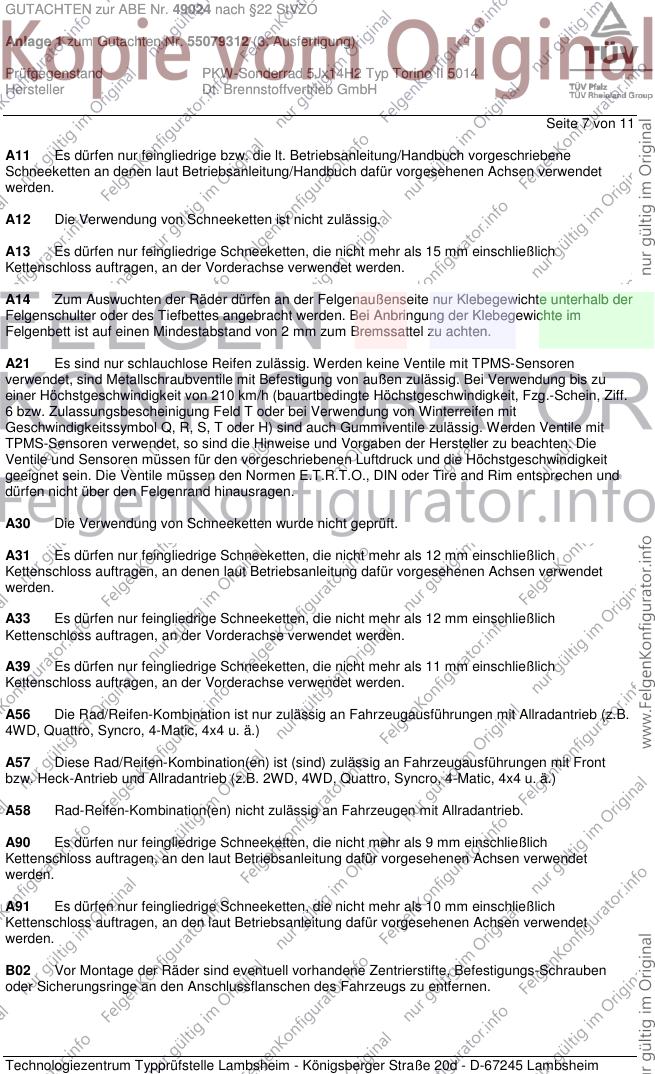

GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 7 von 11
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

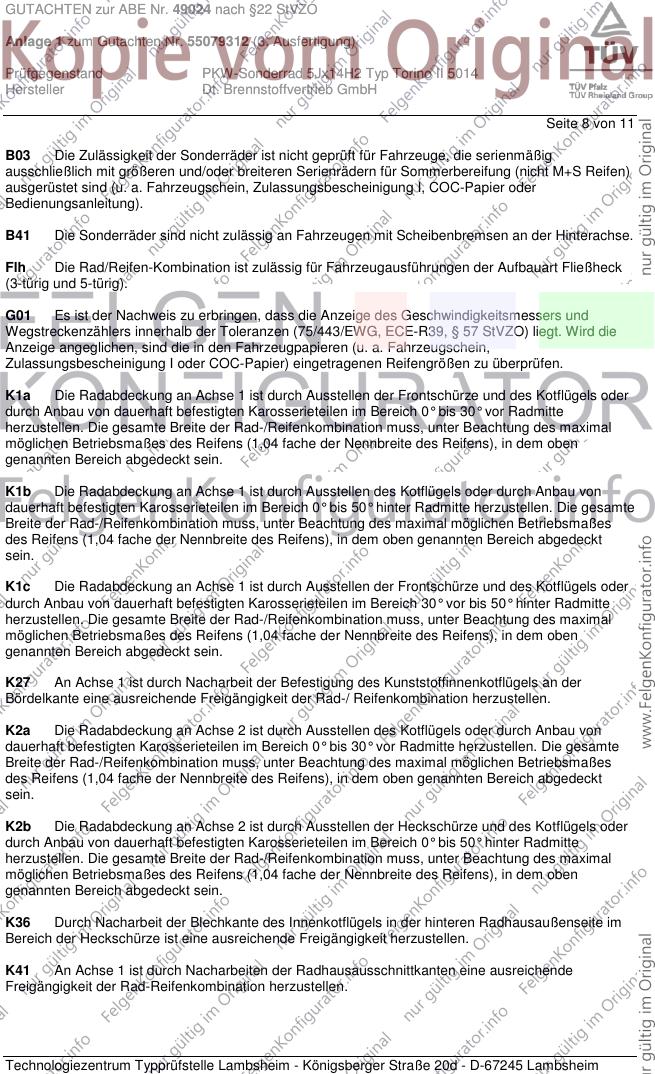

GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B41 Die Sonderräder sind nicht zulässig an Fahrzeugen mit Scheibenbremsen an der Hinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

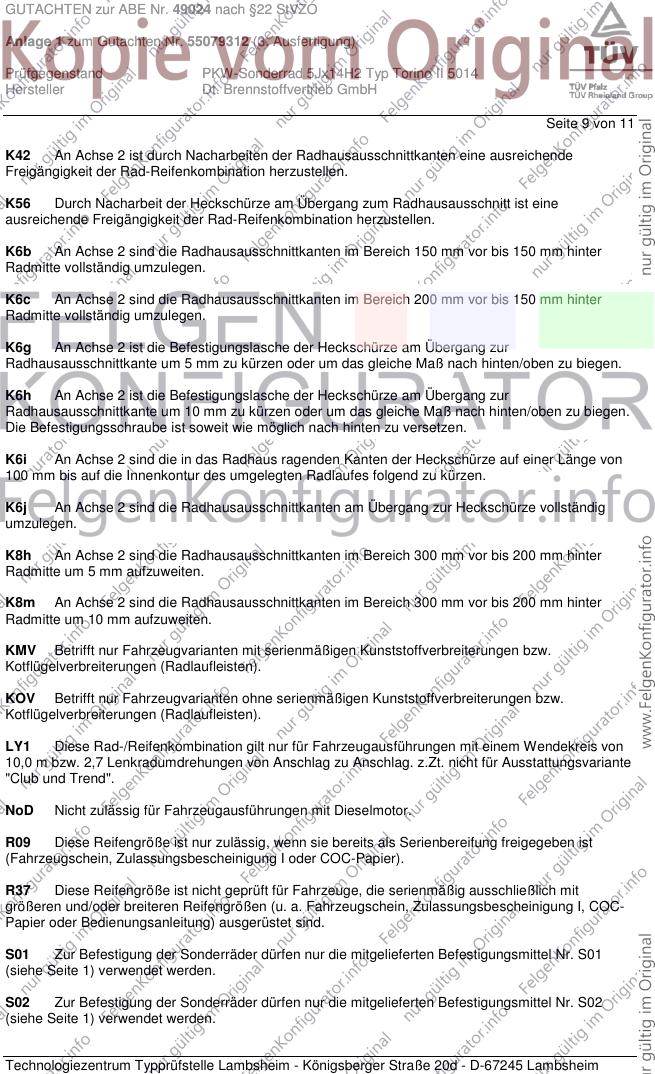

GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 11
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 10 von 11
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. März 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 11 von 11

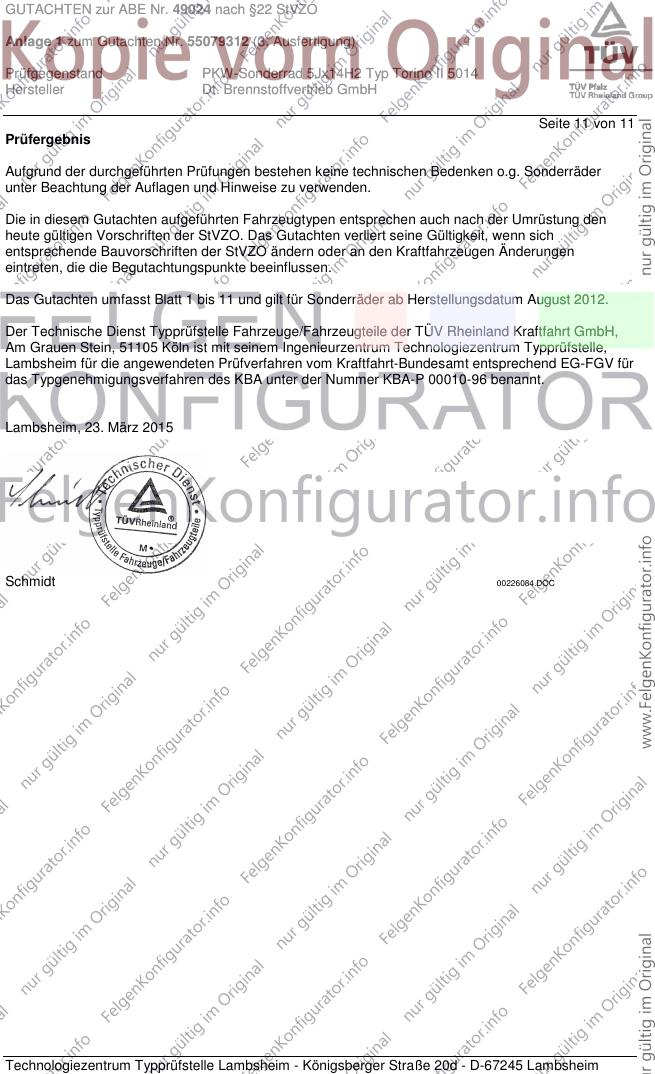

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. März 2015
Schmidt 00226084.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
