GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 10
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Torino
Typ Torino II 5014
Radgröße 5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
33861 Torino II 5014 / Ø63,3-Ø54,1 4/100/54,1 38 500 1850
Kennzeichnungen
KBA-Nummer 49024
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung Torino II 5014
Radgröße 5Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 49309
S02 Schraube M12x1,5 Kegel 60° 100 28 49320
S03 Schraube M12x1,5 Kegel 60° 90 28 49320
S04 Mutter M12x1,5 Kegel 60° 100 - 49309
S05 Mutter M12x1,25 Kegel 60° 90 - 49310
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Daihatsu Hyundai
Kia Mazda
Nissan Opel
Peugeot Subaru
Suzuki Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

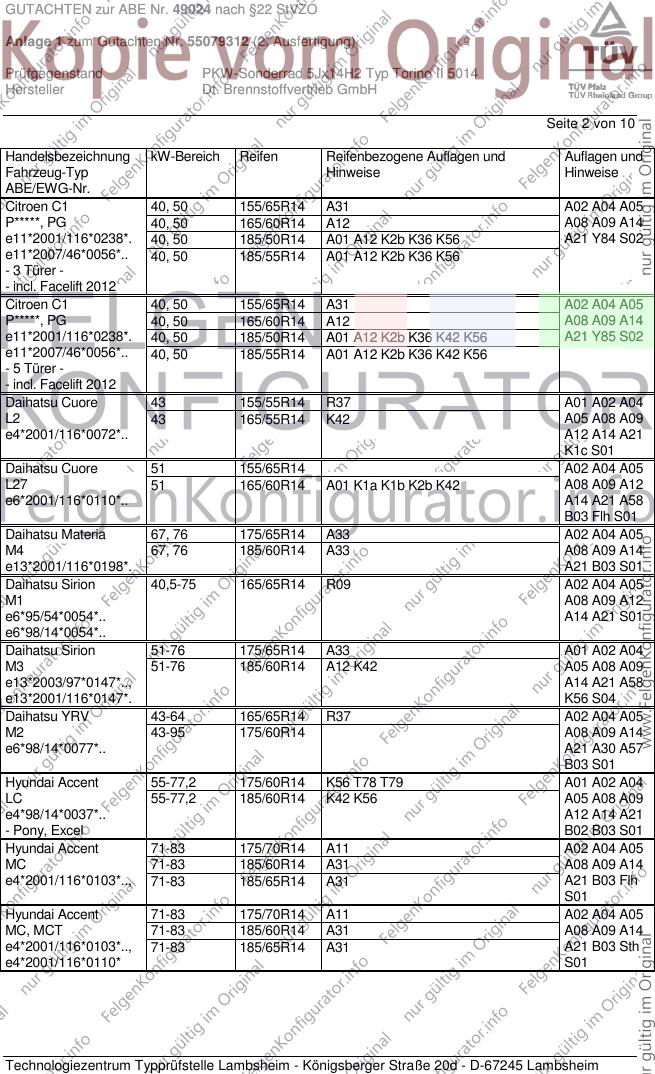

GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 40, 50 155/65R14 A31 A02 A04 A05
P*****, PG 40, 50 165/60R14 A12 A08 A09 A14
e11*2001/116*0238*. 40, 50 185/50R14 A01 A12 K2b K36 K56 A21 Y84 S02
e11*2007/46*0056*.. 40, 50 185/55R14 A01 A12 K2b K36 K56
- 3 Türer -
- incl. Facelift 2012
Citroen C1 40, 50 155/65R14 A31 A02 A04 A05
P*****, PG 40, 50 165/60R14 A12 A08 A09 A14
e11*2001/116*0238*. 40, 50 185/50R14 A01 A12 K2b K36 K42 K56 A21 Y85 S02
e11*2007/46*0056*.. 40, 50 185/55R14 A01 A12 K2b K36 K42 K56
- 5 Türer -
- incl. Facelift 2012
Daihatsu Cuore 43 155/55R14 R37 A01 A02 A04
L2 43 165/55R14 K42 A05 A08 A09
e4*2001/116*0072*.. A12 A14 A21
K1c S01
Daihatsu Cuore 51 155/65R14 A02 A04 A05
L27 51 165/60R14 A01 K1a K1b K2b K42 A08 A09 A12
e6*2001/116*0110*.. A14 A21 A58
B03 Flh S01
Daihatsu Materia 67, 76 175/65R14 A33 A02 A04 A05
M4 67, 76 185/60R14 A33 A08 A09 A14
e13*2001/116*0198*. A21 B03 S01
Daihatsu Sirion 40,5-75 165/65R14 R09 A02 A04 A05
M1 A08 A09 A12
e6*95/54*0054*.. A14 A21 S01
e6*98/14*0054*..
Daihatsu Sirion 51-76 175/65R14 A33 A01 A02 A04
M3 51-76 185/60R14 A12 K42 A05 A08 A09
e13*2003/97*0147*.., A14 A21 A58
e13*2001/116*0147*. K56 S04
Daihatsu YRV 43-64 165/65R14 R37 A02 A04 A05
M2 43-95 175/60R14 A08 A09 A14
e6*98/14*0077*.. A21 A30 A57
B03 S01
Hyundai Accent 55-77,2 175/60R14 K56 T78 T79 A01 A02 A04
LC 55-77,2 185/60R14 K42 K56 A05 A08 A09
e4*98/14*0037*.. A12 A14 A21
- Pony, Excel B02 B03 S01
Hyundai Accent 71-83 175/70R14 A11 A02 A04 A05
MC 71-83 185/60R14 A31 A08 A09 A14
e4*2001/116*0103*.., 71-83 185/65R14 A31 A21 B03 Flh
S01
Hyundai Accent 71-83 175/70R14 A11 A02 A04 A05
MC, MCT 71-83 185/60R14 A31 A08 A09 A14
e4*2001/116*0103*.., 71-83 185/65R14 A31 A21 B03 Sth
e4*2001/116*0110* S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

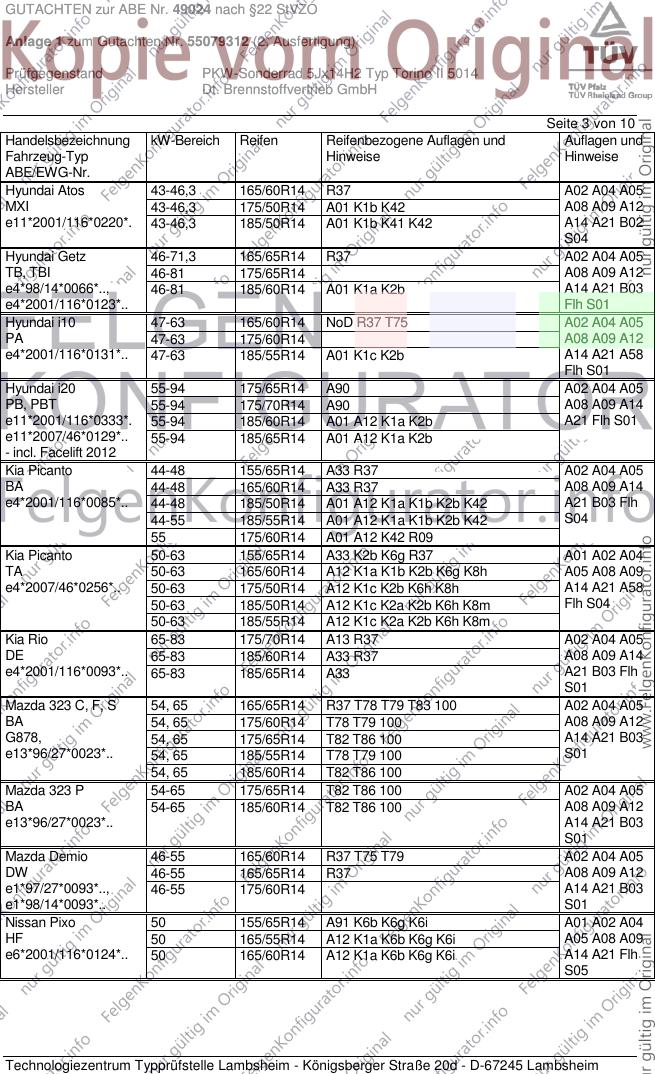

GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Atos 43-46,3 165/60R14 R37 A02 A04 A05
MXI 43-46,3 175/50R14 A01 K1b K42 A08 A09 A12
e11*2001/116*0220*. 43-46,3 185/50R14 A01 K1b K41 K42 A14 A21 B02
S04
Hyundai Getz 46-71,3 165/65R14 R37 A02 A04 A05
TB, TBI 46-81 175/65R14 A08 A09 A12
e4*98/14*0066*.., 46-81 185/60R14 A01 K1a K2b A14 A21 B03
e4*2001/116*0123*.. Flh S01
Hyundai i10 47-63 165/60R14 NoD R37 T75 A02 A04 A05
PA 47-63 175/60R14 A08 A09 A12
e4*2001/116*0131*.. 47-63 185/55R14 A01 K1c K2b A14 A21 A58
Flh S01
Hyundai i20 55-94 175/65R14 A90 A02 A04 A05
PB, PBT 55-94 175/70R14 A90 A08 A09 A14
e11*2001/116*0333*. 55-94 185/60R14 A01 A12 K1a K2b A21 Flh S01
e11*2007/46*0129*.. 55-94 185/65R14 A01 A12 K1a K2b
- incl. Facelift 2012
Kia Picanto 44-48 155/65R14 A33 R37 A02 A04 A05
BA 44-48 165/60R14 A33 R37 A08 A09 A14
e4*2001/116*0085*.. 44-48 185/50R14 A01 A12 K1a K1b K2b K42 A21 B03 Flh
44-55 185/55R14 A01 A12 K1a K1b K2b K42 S04
55 175/60R14 A01 A12 K42 R09
Kia Picanto 50-63 155/65R14 A33 K2b K6g R37 A01 A02 A04
TA 50-63 165/60R14 A12 K1a K1b K2b K6g K8h A05 A08 A09
e4*2007/46*0256*.. 50-63 175/50R14 A12 K1c K2b K6h K8h A14 A21 A58
50-63 185/50R14 A12 K1c K2a K2b K6h K8m Flh S04
50-63 185/55R14 A12 K1c K2a K2b K6h K8m
Kia Rio 65-83 175/70R14 A13 R37 A02 A04 A05
DE 65-83 185/60R14 A33 R37 A08 A09 A14
e4*2001/116*0093*.. 65-83 185/65R14 A33 A21 B03 Flh
S01
Mazda 323 C, F, S 54, 65 165/65R14 R37 T78 T79 T83 100 A02 A04 A05
BA 54, 65 175/60R14 T78 T79 100 A08 A09 A12
G878, 54, 65 175/65R14 T82 T86 100 A14 A21 B03
e13*96/27*0023*.. 54, 65 185/55R14 T78 T79 100 S01
54, 65 185/60R14 T82 T86 100
Mazda 323 P 54-65 175/65R14 T82 T86 100 A02 A04 A05
BA 54-65 185/60R14 T82 T86 100 A08 A09 A12
e13*96/27*0023*.. A14 A21 B03
S01
Mazda Demio 46-55 165/60R14 R37 T75 T79 A02 A04 A05
DW 46-55 165/65R14 R37 A08 A09 A12
e1*97/27*0093*.., 46-55 175/60R14 A14 A21 B03
e1*98/14*0093*.. S01
Nissan Pixo 50 155/65R14 A91 K6b K6g K6i A01 A02 A04
HF 50 165/55R14 A12 K1a K6b K6g K6i A05 A08 A09
e6*2001/116*0124*.. 50 165/60R14 A12 K1a K6b K6g K6i A14 A21 Flh
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Agila (II) 48-69 165/70R14 A02 A04 A05
H-B 48-69 175/65R14 A08 A09 A12
e4*2001/116*0135*.. 48-69 175/70R14 A14 A21 S03
48-69 185/65R14
Peugeot 107 40, 50 155/65R14 A31 A02 A04 A05
P*****, PG 40, 50 165/60R14 A12 A08 A09 A14
e11*2001/116*0237*. 40, 50 185/50R14 A01 A12 K2b K36 K56 A21 Y84 S02
e11*2007/46*0057*.. 40, 50 185/55R14 A01 A12 K2b K36 K56
- 3 Türer -
- incl. Facelift 2012
Peugeot 107 40, 50 155/65R14 A31 A02 A04 A05
P*****, PG 40, 50 165/60R14 A12 A08 A09 A14
e11*2001/116*0237*. 40, 50 185/50R14 A01 A12 K2b K36 K42 K56 A21 Y85 S02
e11*2007/46*0057*.. 40, 50 185/55R14 A01 A12 K2b K36 K42 K56
- 5 Türer -
- incl. Facelift 2012
Subaru Justy 51 175/65R14 A33 A01 A02 A04
M3, M3G 51 185/60R14 A12 K42 A05 A08 A09
e13*2001/116*, A14 A21 A58
2003/97*0147*03-.., K56 S04
e11*2001/116*0354*.
Subaru Justy G3X 51-73 165/70R14 A11 R37 A02 A04 A05
NH 51-73 175/65R14 A01 A12 K1b K2b A08 A09 A14
e4*2001/116*0071*.. 51-73 185/60R14 A01 A12 K1c K2b K42 A21 B03 S02
Suzuki Alto 46 155/55R14 K42 A01 A02 A04
FF A05 A08 A09
e6*98/14*0086*.. A12 A14 A21
S05
Suzuki Alto 50 155/65R14 A91 K6b K6g K6i A01 A02 A04
GF 50 165/55R14 A12 K1a K6b K6g K6i A05 A08 A09
e6*2001/116*0123*.. 50 165/60R14 A12 K1a K6b K6g K6i A14 A21 Flh
S05
Suzuki Baleno 52-75 175/65R14 A02 A04 A05
EG 52-75 185/60R14 A08 A09 A12
H032, A14 A21 A58
e6*93/81, 95/54, B03 S05
98/14*0024*..
Suzuki Ignis 61 165/70R14 R37 A02 A04 A05
FH 61 175/65R14 A08 A09 A12
e4*98/14*0047*.. 61 185/60R14 A01 K42 A14 A21 S05
Suzuki Ignis 51-73 165/70R14 A11 R37 A02 A04 A05
MH 51-73 175/65R14 A11 A08 A09 A14
e4*2001/116*0070*.. 51-73 185/60R14 A12 A21 B03 KMV
- mit Radhaus- S02
Verbreiterungen
Suzuki Ignis 51-73 165/70R14 A11 R37 A02 A04 A05
MH 51-73 175/65R14 A01 A11 K1b K2b A08 A09 A14
e4*2001/116*0070*.. 51-73 185/60R14 A01 A12 K1c K2b K42 A21 B03 KOV
- ohne Radhaus- S02
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis Sport 80 165/70R14 R37 A02 A04 A05
FH 80 175/65R14 A08 A09 A12
e4*98/14*0047*.. 80 185/60R14 A01 K42 A14 A21 B03
- breite Karosserie KMV Skb S05
Suzuki Splash 48-69 165/70R14 A02 A04 A05
EX 48-69 175/65R14 A08 A09 A12
e4*2001/116*0130*..; 48-69 175/70R14 A14 A21 S03
e4*2007/46*0283*.. 48-69 185/65R14
Suzuki Swift 67-75 165/70R14 A02 A04 A05
EZ 67-75 175/65R14 A08 A09 A13
e4*2001/116*0102*.. 67-75 175/70R14 A14 A21 A58
67-75 185/60R14 Flh S05
67-75 185/65R14
Suzuki Swift 51-75 165/70R14 A02 A04 A05
MZ 51-75 175/65R14 A08 A09 A13
e4*2001/116*0090*.. 51-75 175/70R14 A14 A21 A58
51-75 185/60R14 Flh S02
51-75 185/65R14
Suzuki Swift 4x4 67-68 165/70R14 A02 A04 A05
EZ 67-68 175/65R14 A08 A09 A13
e4*2001/116*0102*.. 67-68 175/70R14 A14 A21 A56
67-68 185/60R14 Flh S05
67-68 185/65R14
Toyota Aygo 40, 50 155/65R14 A31 A02 A04 A05
AB1, /-N, /-MS1 40, 50 165/60R14 A12 A08 A09 A14
e11*2001/116*0236*. 40, 50 185/50R14 A01 A12 K42 K56 A21 Flh S02
e11*2007/46*0055*..; 40, 50 185/55R14 A01 A12 K42 K56
e11*2007/46*0235*..
- incl. Facelift 2012
Toyota Celica 77 185/65R14 100 A02 A04 A05
T18 A08 A09 A12
F411 A14 A21 B03
S01
Toyota Starlet 55 165/60R14 A02 A04 A05
P8 55 165/65R14 A08 A09 A12
F437 55 175/60R14 A14 A21 B03
55 185/50R14 S01
55 185/55R14
Toyota Starlet 55 165/60R14 A02 A04 A05
P9 55 165/65R14 A08 A09 A12
e6*93/81*0020*.. 55 175/60R14 A14 A21 B03
55 185/50R14 S01
55 185/55R14
Toyota Yaris 48-55 155/70R14 A02 A04 A05
P1, P1F, P1TMG 48-55 165/65R14 A08 A09 A12
e6/e2/e1*98/14, 48-55 175/60R14 A14 A21 B03
2001/116* 48-55 175/65R14 A01 K27 S01
0064,0248,0270*.. 48-55 185/60R14 A01 K27 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51 175/65R14 A33 R09 A02 A04 A05
XP13M(a), XP13N(a) 51, 66, 73 175/70R14 A91 A08 A09 A14
e11*2007/46*0152*..; 51, 66, 73 185/65R14 A12 A21 B41 Flh
e11*2007/46*0153*.. LY1 S01
Toyota Yaris 51 165/70R14 A13 A02 A04 A05
XP9, XP9F 51 175/65R14 A13 A08 A09 A14
e11*2001/116*0248*, 51 185/60R14 A39 A21 B03 Flh
e11*2001/116*0249*. 51 185/65R14 A39 S01
Auflagen und Hinweise
100 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1000 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 7 von 10
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B41 Die Sonderräder sind nicht zulässig an Fahrzeugen mit Scheibenbremsen an der Hinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 10

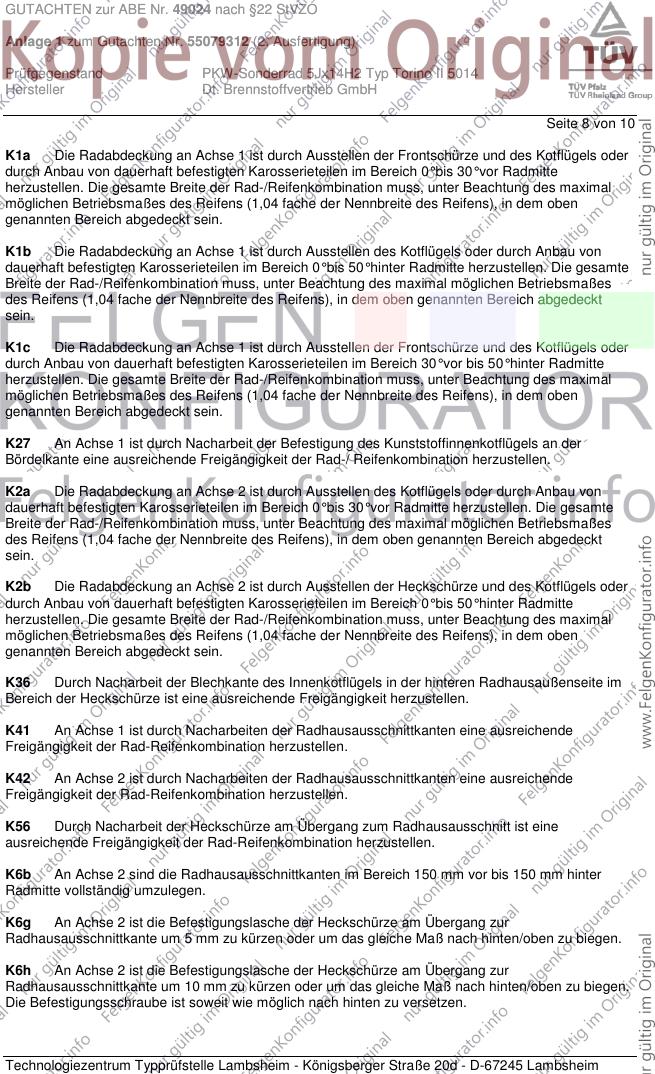

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 10

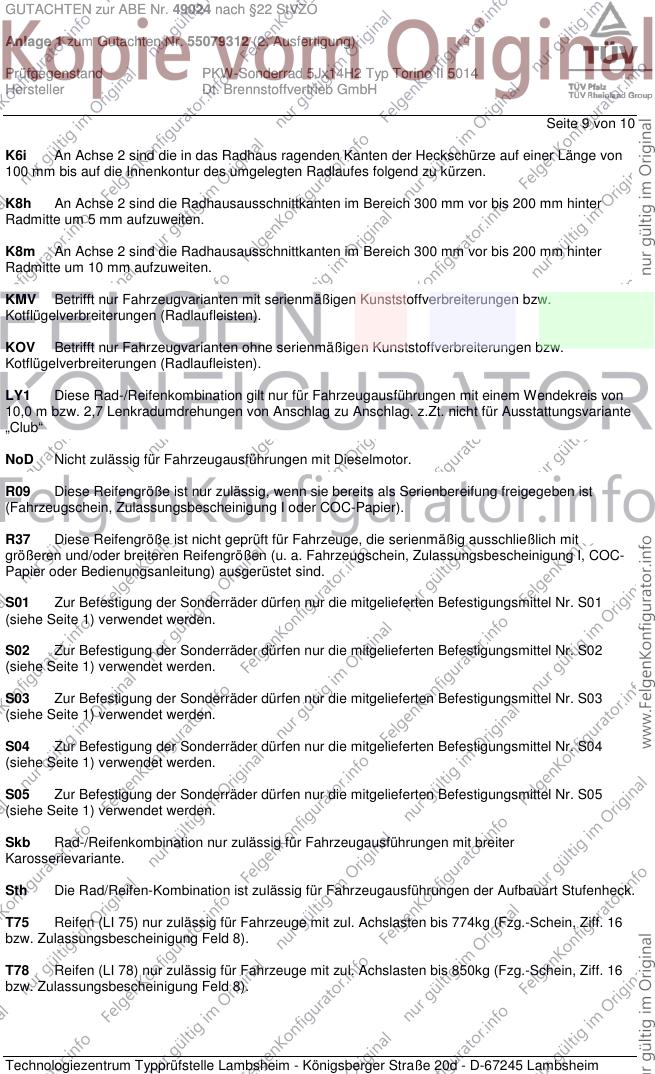

K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49024 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55079312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5Jx14H2 Typ Torino II 5014
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 10 von 10
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. März 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. März 2013
Schmidt 00191549.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
