GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 16
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ N 605
Radgröße 6Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T37 N 605 LK100/Ø70-Ø54,1 4/100/54,1 36 560 1935
LM-Nr. 23
Kennzeichnungen
KBA-Nummer 47055
Herstellerzeichen AUTEC
Radtyp und Ausführung N 605 (s.o.)
Radgröße 6Jx15H2
Einpresstiefe ET (s.o.)
§ 22 47055*09
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 28,5
S03 Mutter M12x1,5 Kegel 60° 100 -
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Mutter M12x1,25 Kegel 60° 90 -
S06 Mutter M12x1,25 (mit Schaft) Kegel 60° 90 -
S07 Mutter M12x1,25 (mit Schaft) Kegel 60° 100 -
S08 Mutter M12x1,5 (mit Schaft) Kegel 60° 110 -
S09 Mutter M12x1,5 (mit Schaft) Kegel 60° 100 -
S10 Schraube M12x1,5 Kegel 60° 90 32
S11 Schraube M12x1,5 Kegel 60° 105 28,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Daihatsu, Hyundai, Kia, Mazda, Nissan,
Opel, Peugeot, Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C1 (I) 40, 50 165/50R15 K2b K36 K56 A01 A12 A16
P*****, PG 40, 50 175/50R15 K14 K2b K36 K42 K56 A21 Y84 S02
e11*2001/116* 40, 50 195/45R15 K14 K2b K36 K42 K56
0238*00-10;
e11*2007/46*0056*..
- 3 Türer -
- incl. Facelift 2012
Citroen C1 (I) 40, 50 165/50R15 K2b K36 K42 K56 A01 A12 A16
P*****, PG 40, 50 175/50R15 K2b K42 K56 A21 Y85 S02
e11*2001/116*
0238*00-10;
e11*2007/46*0056*..
- 5 Türer -
- incl. Facelift 2012
Citroen C1 (II) 51, 60 165/60R15 A12 A16 A21
P***** 51, 60 175/50R15 A01 K2b Flh LA1 S11
e11*2001/116* 51, 60 175/55R15 A01 K2b
0238*11-..
§ 22 47055*09
ab Modell 2014
Citroen C1 (II) 51, 60 165/60R15 A12 A16 A21
P***** 51, 60 175/50R15 A01 K2b Flh LA2 S11
e11*2001/116* 51, 60 175/55R15 A01 K2b
0238*11-.. 51, 60 185/55R15 A01 K1a K1b K2b K6f
ab Modell 2014 51, 60 195/45R15 A01 K2b
Daihatsu Charade 73 185/60R15 A12 A16 A21
XP9F 73 195/55R15 A01 K1c K2b K42 K56 Flh S04
e11*2001/116*0249*. 73 205/50R15 A01 K1c K2b K42 K56
73 205/55R15 A01 K14 K1c K2b K42 K56
Daihatsu Cuore 43 165/45R15 K42 R35 T68 A01 A12 A16
L2 A21 S04
e4*2001/116*0072*..
Daihatsu Materia 67,76 175/60R15 A12 A16 A21
M4 67,76 185/55R15 A58 S08
e13*2001/116*0198*. 67,76 195/50R15 A01 K1a K42
67,76 195/55R15 A01 G01 K1a K42
Daihatsu Sirion 51 175/55R15 K42 K56 T77 A01 A12 A16
M3 51-76 185/55R15 K1a K2b K42 K56 A21 A58 S03
e13*2003/97*0147*.., 51-76 195/50R15 K1a K1b K2b K42 K44 K56
e13*2001/116*0147*.
Hyundai Accent 55-77,2 185/55R15 K41 K42 K56 A01 A12 A16
LC A21 B02 S04
e4*98/14*0037*..
- Pony, Excel
Hyundai Accent 71-83 185/55R15 A01 K1a R37 A12 A16 A21
MC 71-83 185/60R15 A01 K1a R37 B03 Flh S04
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a K2b R37
71-83 195/55R15 A01 K1a K2b
71-83 205/50R15 A01 K1c K2b K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai Accent 71-83 185/55R15 A01 K1a R37 A12 A16 A21
MC, MCT 71-83 185/60R15 A01 K1a R37 B03 Sth S04
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a K56 R37
e4*2001/116*0110* 71-83 195/55R15 A01 K1a K56
71-83 205/50R15 A01 K1c K2b K56
Hyundai Atos 43-46,3 165/50R15 K1c K2b K41 K42 T72 T73 A01 A12 A16
MXI 43-46,3 175/50R15 G01 K1c K2b K41 K42 A21 B02 S03
e11*2001/116*0220*. 43-46,3 195/45R15 G01 K1c K2a K2b K41 K42 K43
Hyundai Atos, Amica 43 165/50R15 K1a K2b K41 K42 A01 A12 A16
MX A21 B02 S04
e11*96/79*
0092*06 ...
Hyundai Getz 46-81 185/55R15 K1a K2b K42 A01 A12 A16
TB, TBI 46-81 195/50R15 K1a K2b K42 A21 Flh V15
e4*98/14*0066*.., 46-81 205/50R15 K1c K2b K42 K44 S04
e4*2001/116*0123*..
Hyundai i10 48-64 175/55R15 K1c K2b K8e A01 A12 A16
IA, IA-HME 48-64 175/60R15 K1c K2b K8e A21 A58 Flh
§ 22 47055*09
e11*2007/46*1008*..; 48-64 185/55R15 K1c K2b K8e V15 Y13 S04
e13*2007/46*1602*.. 48-64 195/50R15 K1c K2c K4h K6k K8i
48-64 205/50R15 K2c K4g K6l K8r R03
Hyundai i10 47-63 175/50R15 K1c K2b NoD T75 A01 A12 A16
PA 47-63 195/45R15 K1c K2b A21 A58 Flh
e4*2001/116*0131*.. S04
Hyundai i20 55-88 185/60R15 K1c A01 A12 A16
GB, GB-HME 55-88 185/65R15 K1c A21 Cpe Flh
e11*2007/46*1600*..; 55-88 195/60R15 K1c K2b KOV S04
e13*2007/46*1603*.. 55-88 205/55R15 K1c K2b K5b K8h
- Fließheck 55-88 205/60R15 K1c K2b K5b K8h
- Coupé
Hyundai i20 55-94 175/60R15 K1c K2b R37 A01 A12 A16
PB, PBT 55-94 175/65R15 K1c K2b K5a R37 A21 Flh S04
e11*2001/116*0333*. 55-94 185/55R15 K1c K2b R37
e11*2007/46*0129*.. 55-94 185/60R15 K1c K2b
- incl. Facelift 2012 55-94 195/55R15 K1c K2b
Hyundai i20 Active 66-88 185/60R15 A12 A16 A21
GB, GB-HME 66-88 185/65R15 Flh KMV S04
e11*2007/46*1600*..; 66-88 195/60R15
e13*2007/46*1603*.. 66-88 205/55R15
66-88 205/60R15
Kia Picanto 44-48 175/50R15 K1c K2b K42 T75 A01 A12 A16
BA 44-55 195/45R15 K1c K2b K42 T78 A21 Flh S03
e4*2001/116*0085*..
Kia Picanto 48-63 175/50R15 K1c K2c K6h K8m A01 A12 A16
TA 48-63 195/45R15 K1c K2c K6h K8m A21 A58 Flh
e4*2007/46*0256*.. 51, 63 165/50R15 K1c K2a K2b K6h K8m T73 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Rio 60-71,1 185/55R15 K42 K45 A01 A12 A16
DC 60-71,1 195/50R15 K42 K45 A21 S04
e11*98/14*0132*04-..
- Facelift 2003
Kia Rio 55-72,1 185/55R15 K42 K45 A01 A12 A16
DC 55-72,1 195/45R15 K42 A21 S02
e11*98/14* 55-72,1 195/50R15 K42 K45
0132*00-03
Kia Rio 65-83 185/55R15 A12 A16 A21
DE 65-83 185/60R15 Flh V15 S04
e4*2001/116*0093*.. 65-83 195/50R15 A01 K1a K2b
65-83 195/55R15 A01 K1a K2b
65-83 205/50R15 A01 K1a K1b K2b K56
Kia Rio 55-80 185/65R15 A90 A16 A21 A58
UB 55-80 195/60R15 A12 Flh S04
e11*2007/46*0195*.. 55-80 205/55R15 A01 A12 K1a K1b K2b
- incl. Facelift 2015
Mazda 2 (II) 50-76 175/60R15 A91 A16 A21 Flh
§ 22 47055*09
DE, DE1 50-76 185/55R15 A91 V15 S04
e13*2001/116*0254*, 50-76 195/50R15 A12
e13*2001/116*0255*. 50-76 205/50R15 A01 A12 K1a K1b K2b K42
Mazda 2 (III) 55-85 185/65R15 A39 A16 A21 Flh
DJ1 55-85 195/60R15 A12 S04
e1*2007/46*1335*.. 55-85 205/55R15 A01 A12 K1a K1b
55-85 205/60R15 A01 A12 K1a K1b
Mazda 323 52-84 185/55R15 R37 T81 T82 A12 A16 A21
BJ, BJD 52-84 195/50R15 A01 K42 T82 Car Lim V15
e1*97/27*0094*.., 52-96 195/55R15 A01 K42 S04
e1*98/14*0094*.., 52-96 205/50R15 A01 K1a K2b K42
e1*98/14*0181*..
Mazda Demio 46-55 195/45R15 K14 K1a K28 K2b K42 A01 A12 A16
DW A21 S04
e1*97/27*0093*..,
e1*98/14*0093*..
Mazda MX-5 (II) 81-107 185/55R15 A11 R37 A16 A21 B03
NB, NBD 81-107 195/50R15 A12 V15 S04
e11*96/79*0083*.., 81-107 205/50R15 A12
e11*98/14*0083*..,
e1*98/14*0192*..
Nissan Pixo 50 165/50R15 K1a K1b K2b K6b K6h K6i A01 A12 A16
HF 50 165/55R15 K1a K1b K2b K6b K6h K6i A21 Flh S06
e6*2001/116*0124*..
Opel Agila 43-55 195/45R15 K1a K2b K42 K45 K56 A01 A12 A16
H00 A21 S05
e1*98/14*0141*00-07
bis MJ2003
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Agila 43-59 195/45R15 K1a K2b K42 K45 K56 A01 A12 A16
H00 A21 S02
e1*98/14*0141*08-..
ab MJ2004
Opel Agila (II) 48-69 165/65R15 R37 A12 A16 A21
H-B 48-69 175/60R15 R37 V15 S10
e4*2001/116*0135*.. 48-69 185/55R15 A01 K1a K2b K42 R37
48-69 185/60R15 A01 K1a K2b K42
48-69 195/55R15 A01 K1c K2b K41 K42
48-69 205/50R15 A01 K1c K2c K41 K42 K44
48-69 205/55R15 A01 K1c K2c K41 K42 K43 K44 K56
Peugeot 107 40, 50 165/50R15 K2b K36 K42 K56 A01 A12 A16
P*****, PG 40, 50 175/50R15 K2b K42 K56 A21 Y85 S02
e11*2001/116*
0237*00-10;
e11*2007/46*0057*..
- 5 Türer -
- incl. Facelift 2012
§ 22 47055*09
Peugeot 107 40, 50 165/50R15 K2b K36 K56 A01 A12 A16
P*****, PG 40, 50 175/50R15 K14 K2b K36 K42 K56 A21 Y84 S02
e11*2001/116* 40, 50 195/45R15 K14 K2b K36 K42 K56
0237*00-10;
e11*2007/46*0057*..
- 3 Türer -
- incl. Facelift 2012
Peugeot 108 51, 60 165/60R15 A12 A16 A21
P***** 51, 60 175/50R15 A01 K2b Flh LA1 S11
e11*2001/116* 51, 60 175/55R15 A01 K2b
0237*11-..
ab Modell 2014
Peugeot 108 51, 60 165/60R15 A12 A16 A21
P***** 51, 60 175/50R15 A01 K2b Flh LA2 S11
e11*2001/116* 51, 60 175/55R15 A01 K2b
0237*11-.. 51, 60 185/55R15 A01 K1a K1b K2b K6f
ab Modell 2014 51, 60 195/45R15 A01 K2b
Subaru Justy 51 175/55R15 K42 K56 T77 A01 A12 A16
M3, M3G 51 185/55R15 K1a K2b K42 K56 A21 A58 S09
e13*2001/116*, 51 195/50R15 K1a K1b K2b K42 K44 K56
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 175/60R15 K1c K2b K42 A01 A12 A16
NH 51-73 185/55R15 K1c K2c K42 A21 S02
e4*2001/116*0071*.. 51-73 185/60R15 G03 K1c K2c K42
51-73 195/50R15 K1c K2c K42
Suzuki Alto 50 165/50R15 K1a K1b K2b K6b K6h K6i A01 A12 A16
GF 50 165/55R15 K1a K1b K2b K6b K6h K6i A21 Flh S06
e6*2001/116*0123*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Baleno 66-82 175/65R15 A90 A16 A21 A58
EW 66-82 185/60R15 A01 A12 K2b Flh V15 S07
e6*2007/46*0177*.. 66-82 195/55R15 A01 A12 K1c K2b K6j
66-82 195/60R15 A01 A12 K1c K2b K6j
66-82 205/55R15 A01 A12 K1c K2b K6c K6j
66-82 225/50R15 A01 A12 K2c K6c K6j R03
Suzuki Celerio 50 165/65R15 K1c K6c K6g A01 A12 A16
LF 50 175/50R15 K1c K2b K6c K6g A21 A58 Flh
e6*2007/46*0119*.. 50 175/55R15 K1c K2b K6c K6g S06
Suzuki Ignis 61 185/55R15 K42 A01 A12 A16
FH 61 195/50R15 K1c K42 K45 A21 S05
e4*98/14*0047*..
Suzuki Ignis 51-73 175/60R15 K42 A01 A12 A16
MH 51-73 185/55R15 K42 A21 KMV S02
e4*2001/116*0070*.. 51-73 185/60R15 G03 K42
- mit Radhaus- 51-73 195/50R15 K1c K2b K42
Verbreiterungen
Suzuki Ignis 51-73 175/60R15 K42 A01 A12 A16
§ 22 47055*09
MH 51-73 185/55R15 K1c K2c K42 A21 KOV S02
e4*2001/116*0070*.. 51-73 185/60R15 G03 K1c K2c K42
- ohne Radhaus- 51-73 195/50R15 K1c K2c K42
Verbreiterungen
Suzuki Ignis Sport 80 185/55R15 K42 A01 A12 A16
FH 80 195/50R15 K42 A21 KMV Skb
e4*98/14*0047*.. S05
- breite Karosserie
Suzuki Liana 66-79 185/55R15 A11 R37 A16 A21 Flh
ER 66-79 195/50R15 A12 R37 Lim S05
e4*98/14*0054*.., 66-79 195/55R15 A12
e4*2001/116*0054*.. 66-79 205/50R15 A01 A12 K42
Suzuki Splash 48-69 165/65R15 R37 A12 A16 A21
EX 48-69 175/60R15 R37 V15 S10
e4*2001/116*0130*..; 48-69 185/55R15 A01 K1a K2b K42 R37
e4*2007/46*0283*.. 48-69 185/60R15 A01 K1a K2b K42
48-69 195/55R15 A01 K1c K2b K41 K42
48-69 205/50R15 A01 K1c K2c K41 K42 K44
48-69 205/55R15 A01 K1c K2c K41 K42 K43 K44 K56
Suzuki Swift 67-75 165/65R15 A33 R37 A16 A21 A58
EZ 67-75 175/60R15 A33 R37 Flh S06
e4*2001/116*0102*.. 67-75 185/55R15 A12 R37
67-75 185/60R15 A12
67-75 195/50R15 A01 A12 K2b K42
67-75 195/55R15 A01 A12 K2b K42
Suzuki Swift 51-75 165/65R15 A33 R37 A16 A21 A58
MZ 51-75 175/60R15 A33 R37 Flh S02
e4*2001/116*0090*.. 51-75 185/55R15 A12 R37
51-75 185/60R15 A12
51-75 195/50R15 A01 A12 K2b K42
51-75 195/55R15 A01 A12 K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Swift 55,66,69 175/65R15 A90 A16 A21 A58
NZ 55,66,69 185/60R15 A12 Flh S10
e4*2007/46*0155*..; 55,66,69 195/55R15 A01 A12 K1a K1b K6d K6g
e4*2007/46*0293*.. 55,66,69 195/60R15 A01 A12 K1a K1b K6d K6g
Suzuki Swift 4x4 67-68 165/65R15 A33 R37 A16 A21 A56
EZ 67-68 175/60R15 A33 R37 Flh S06
e4*2001/116*0102*.. 67-68 185/55R15 A12 R37
67-68 185/60R15 A12
67-68 195/50R15 A01 A12 K2b
67-68 195/55R15 A01 A12 K2b
Suzuki Swift 4x4 66,69 175/65R15 A90 A16 A21 A56
FZ 66,69 185/60R15 A12 Flh S06
e4*2007/46*0198*..; 66,69 195/55R15 A01 A12 K1a K1b
e4*2007/46*0294*.. 66,69 195/60R15 A01 A12 K1a K1b
Suzuki Swift 4x4 66,69 175/65R15 A90 A16 A21 A56
NZ 66,69 185/60R15 A12 Flh S10
e4*2007/46*0155*.. 66,69 195/55R15 A01 A12 K1a K1b
66,69 195/60R15 A01 A12 K1a K1b
§ 22 47055*09
Suzuki Wagon R 39-69 195/45R15 K1a K2b K42 K45 K56 A01 A12 A16
MM A21 S05
e4*98/14*0042*..,
e4*2001/116*0042*
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/45R15 K1a K2b K42 K45 K56 A01 A12 A16
MM, H00 A21 S02
e4*2001/116*0042*
07-..; ab MJ 2004;
e1*2001/116*0311*..
Toyota Aygo (I) 40, 50 165/50R15 K42 K56 A01 A12 A16
AB1, /-N, /-MS1 40, 50 175/50R15 K14 K2b K42 K44 K56 A21 Flh S02
e11*2001/116* 40, 50 195/45R15 K14 K2b K42 K44 K56
0236*00-10;
e11*2007/46*0055*..
e11*2007/46*0235*..
- incl. Facelift 2012
Toyota Aygo (II) 51 165/60R15 A12 A16 A21
AB1 51 175/50R15 Flh LA1 S11
e11*2001/116* 51 175/55R15
0236*11-..
ab Modell 2014
Toyota Aygo (II) 51 165/60R15 A12 A16 A21
AB1 51 175/50R15 Flh LA2 S11
e11*2001/116* 51 175/55R15
0236*11-.. 51 185/55R15 A01 K1a K1b K2b K6f
ab Modell 2014 51 195/45R15
Toyota Corolla 53-81 185/55R15 A12 A16 A21
E11, E11U 53-81 195/50R15 A01 K1b K42 A58 V15 S04
e6*95/54*0043*.., 53-81 195/55R15 A01 K1b K42 K56
e11*98/14*0102*.. 53-81 205/50R15 A01 K1b K42 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG

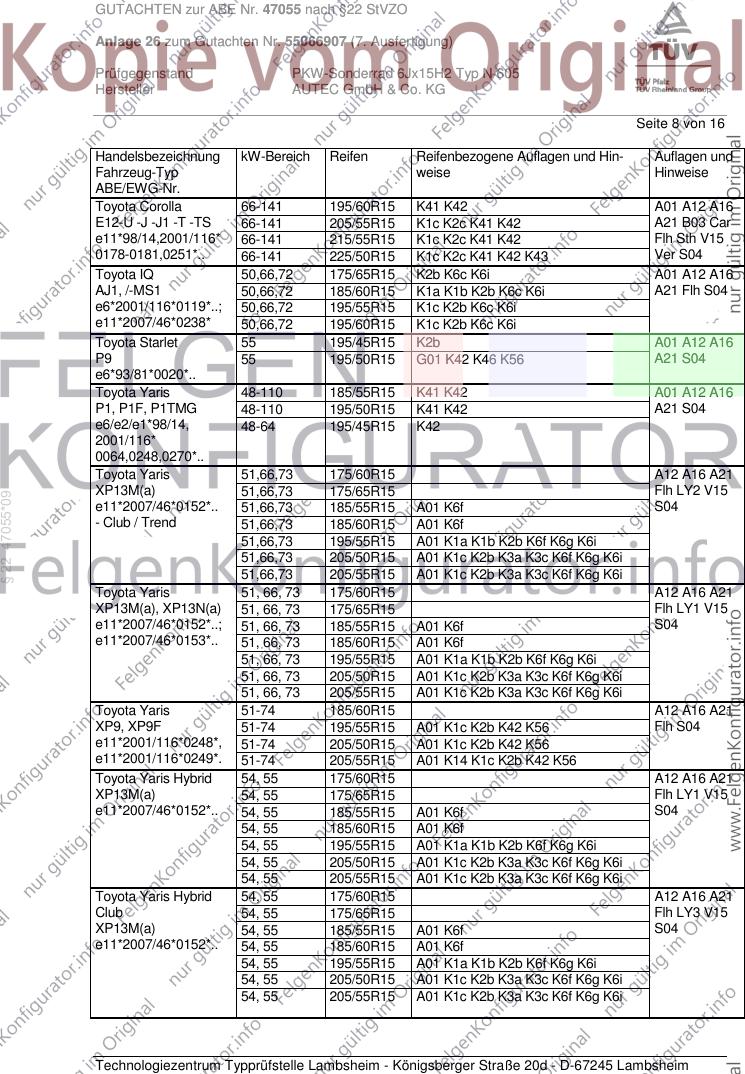

Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Corolla 66-141 195/60R15 K41 K42 A01 A12 A16
E12-U -J -J1 -T -TS 66-141 205/55R15 K1c K2c K41 K42 A21 B03 Car
e11*98/14,2001/116* 66-141 215/55R15 K1c K2c K41 K42 Flh Sth V15
0178-0181,0251*.. 66-141 225/50R15 K1c K2c K41 K42 K43 Ver S04
Toyota IQ 50,66,72 175/65R15 K2b K6c K6i A01 A12 A16
AJ1, /-MS1 50,66,72 185/60R15 K1a K1b K2b K6c K6i A21 Flh S04
e6*2001/116*0119*..; 50,66,72 195/55R15 K1c K2b K6c K6i
e11*2007/46*0238* 50,66,72 195/60R15 K1c K2b K6c K6i
Toyota Starlet 55 195/45R15 K2b A01 A12 A16
P9 55 195/50R15 G01 K42 K46 K56 A21 S04
e6*93/81*0020*..
Toyota Yaris 48-110 185/55R15 K41 K42 A01 A12 A16
P1, P1F, P1TMG 48-110 195/50R15 K41 K42 A21 S04
e6/e2/e1*98/14, 48-64 195/45R15 K42
2001/116*
0064,0248,0270*..
Toyota Yaris 51,66,73 175/60R15 A12 A16 A21
XP13M(a) 51,66,73 175/65R15 Flh LY2 V15
§ 22 47055*09
e11*2007/46*0152*.. 51,66,73 185/55R15 A01 K6f S04
- Club / Trend 51,66,73 185/60R15 A01 K6f
51,66,73 195/55R15 A01 K1a K1b K2b K6f K6g K6i
51,66,73 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
51,66,73 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris 51, 66, 73 175/60R15 A12 A16 A21
XP13M(a), XP13N(a) 51, 66, 73 175/65R15 Flh LY1 V15
e11*2007/46*0152*..; 51, 66, 73 185/55R15 A01 K6f S04
e11*2007/46*0153*.. 51, 66, 73 185/60R15 A01 K6f
51, 66, 73 195/55R15 A01 K1a K1b K2b K6f K6g K6i
51, 66, 73 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
51, 66, 73 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris 51-74 185/60R15 A12 A16 A21
XP9, XP9F 51-74 195/55R15 A01 K1c K2b K42 K56 Flh S04
e11*2001/116*0248*, 51-74 205/50R15 A01 K1c K2b K42 K56
e11*2001/116*0249*. 51-74 205/55R15 A01 K14 K1c K2b K42 K56
Toyota Yaris Hybrid 54, 55 175/60R15 A12 A16 A21
XP13M(a) 54, 55 175/65R15 Flh LY1 V15
e11*2007/46*0152*.. 54, 55 185/55R15 A01 K6f S04
54, 55 185/60R15 A01 K6f
54, 55 195/55R15 A01 K1a K1b K2b K6f K6g K6i
54, 55 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
54, 55 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris Hybrid 54, 55 175/60R15 A12 A16 A21
Club 54, 55 175/65R15 Flh LY3 V15
XP13M(a) 54, 55 185/55R15 A01 K6f S04
e11*2007/46*0152*.. 54, 55 185/60R15 A01 K6f
54, 55 195/55R15 A01 K1a K1b K2b K6f K6g K6i
54, 55 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
54, 55 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG

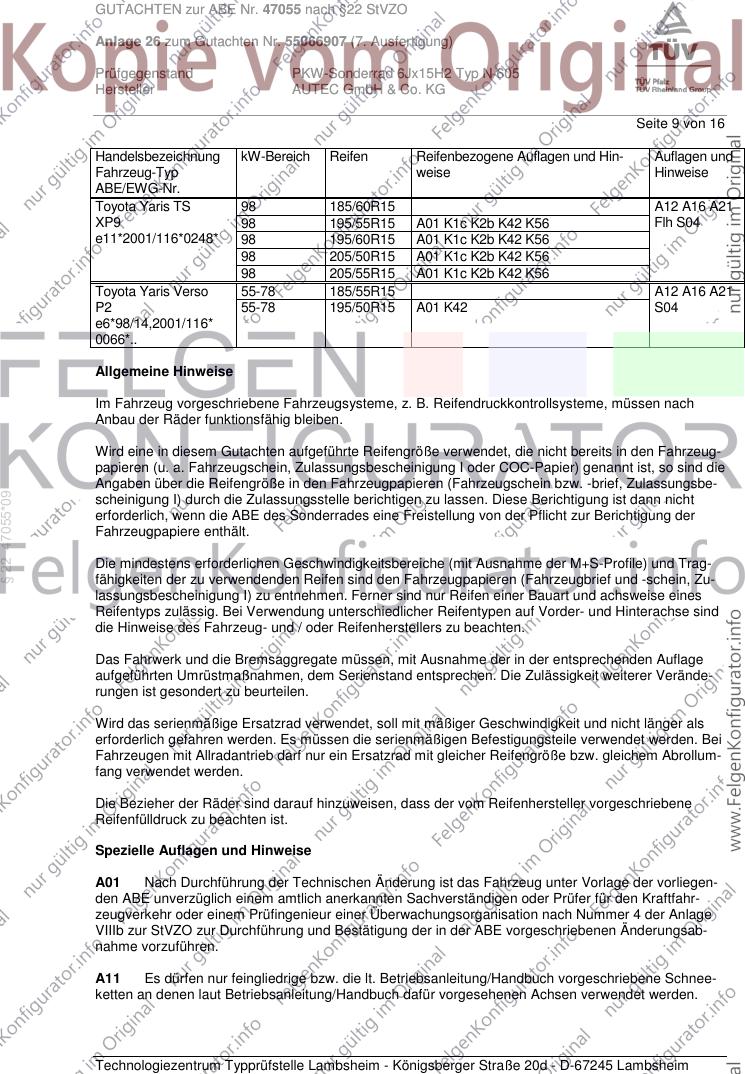

Seite 9 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Yaris TS 98 185/60R15 A12 A16 A21
XP9 98 195/55R15 A01 K1c K2b K42 K56 Flh S04
e11*2001/116*0248* 98 195/60R15 A01 K1c K2b K42 K56
98 205/50R15 A01 K1c K2b K42 K56
98 205/55R15 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 185/55R15 A12 A16 A21
P2 55-78 195/50R15 A01 K42 S04
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
§ 22 47055*09
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG

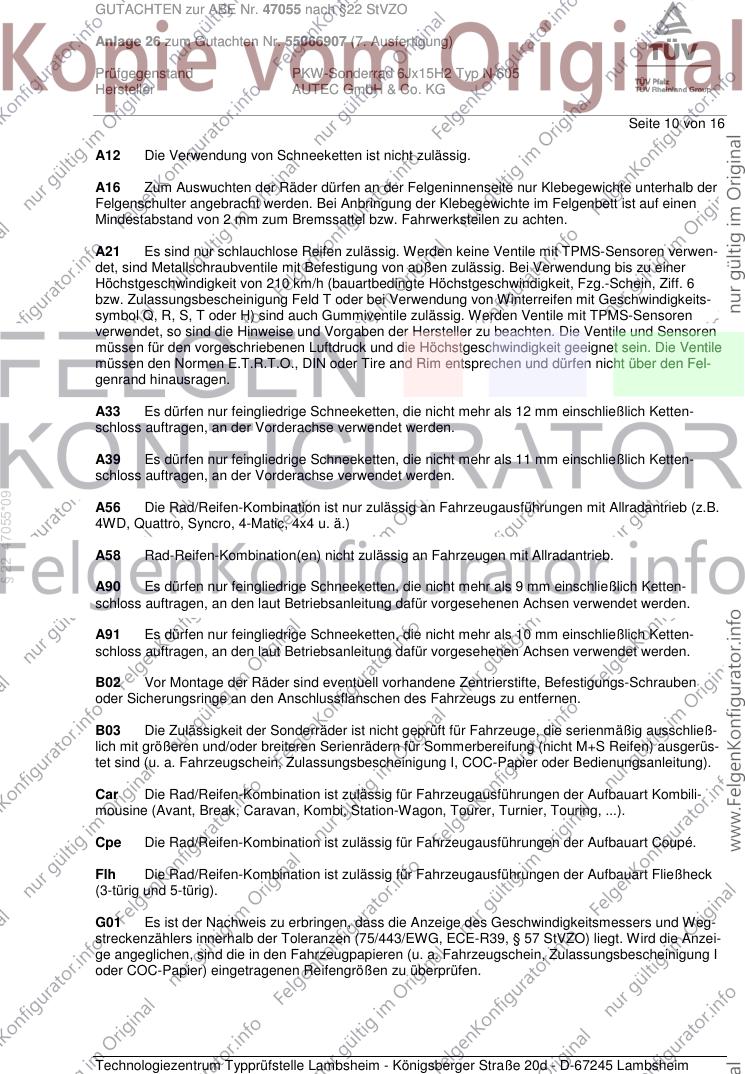

Seite 10 von 16
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
§ 22 47055*09
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG

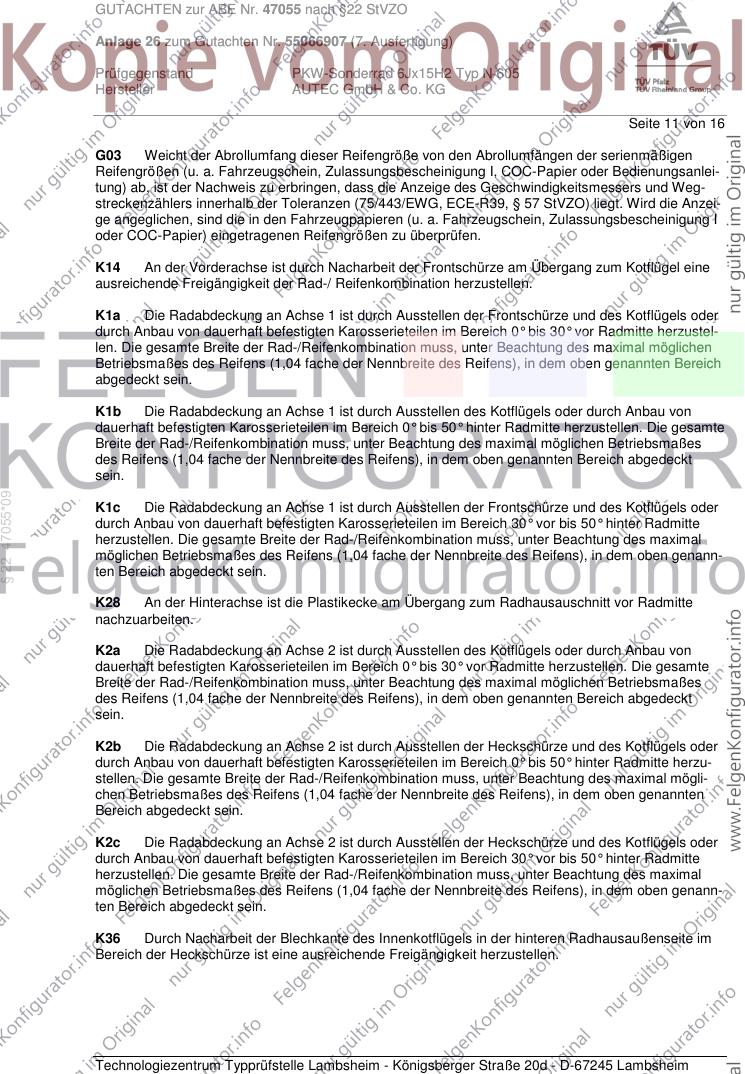

Seite 11 von 16
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
§ 22 47055*09
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K28 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 16
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
§ 22 47055*09
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 16
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 10 mm auszustellen.
§ 22 47055*09
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LA1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,60 m (2,75 Lenkradumdrehungen) von Anschlag zu Anschlag. Werkseitige Ausrüstung mit 4,5x14,
ET35 in Verbindung mit 165/65R14.
LA2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10 m bzw. 10,20 m (2,6 Lenkradumdrehungen) von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 4,5x15, ET35 in Verbindung mit 165/60R15.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG

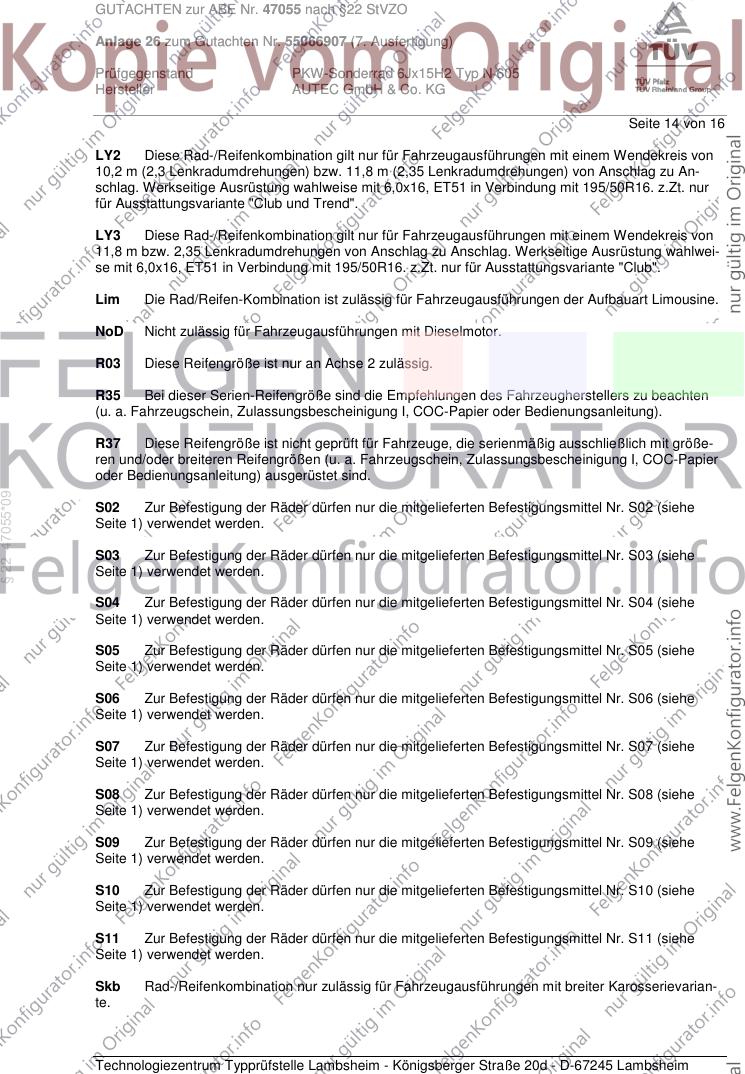

Seite 14 von 16
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu An-
schlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur
für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
§ 22 47055*09
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievarian-
te.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 15 von 16
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T68 Reifen (LI 68) nur zulässig für Fahrzeuge mit zul. Achslasten bis 630kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T72 Reifen (LI 72) nur zulässig für Fahrzeuge mit zul. Achslasten bis 710 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T73 Reifen (LI 73) nur zulässig für Fahrzeuge mit zul. Achslasten bis 730 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 47055*09
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47055 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55066907 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ N 605
Hersteller AUTEC GmbH & Co. KG
Seite 16 von 16
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. September 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 47055*09
Lambsheim, 20. September 2016
Coen 00257284.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
