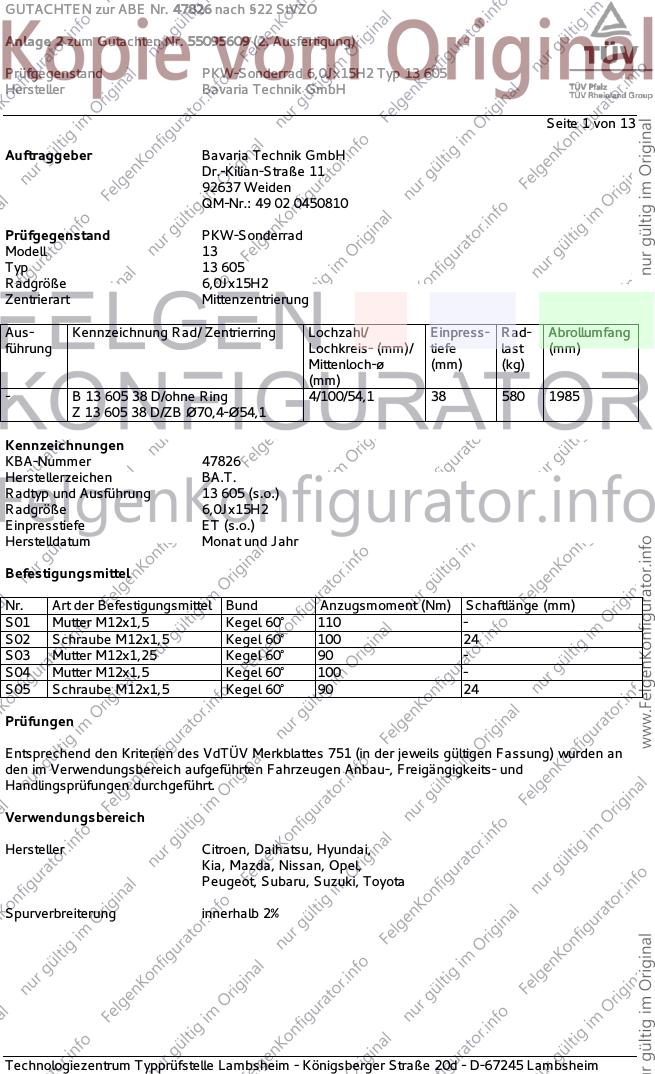

GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 1 von 13
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 13
Typ 13 605
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- B 13 605 38 D/ohne Ring 4/100/54,1 38 580 1985
Z 13 605 38 D/ZB Ø70,4-Ø54,1
Kennzeichnungen
KBA-Nummer 47826
Herstellerzeichen BA.T.
Radtyp und Ausführung 13 605 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 24
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Mutter M12x1,5 Kegel 60° 100 -
S05 Schraube M12x1,5 Kegel 60° 90 24
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Daihatsu, Hyundai,
Kia, Mazda, Nissan, Opel,
Peugeot, Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 40, 50 165/50R15 K36 K42 K56 A01 A02 A04
P*****, PG 40, 50 175/50R15 K2b K36 K42 K56 A05 A08 A09
e11*2001/116*0238*. 40, 50 195/45R15 K2b K36 K42 K56 A12 A19 A99
e11*2007/46*0056*.. Y85 S02
- 5 Türer -
Citroen C1 40, 50 165/50R15 K36 K56 A01 A02 A04
P*****, PG 40, 50 175/50R15 K2b K36 K56 A05 A08 A09
e11*2001/116*0238*. 40, 50 195/45R15 K14 K2b K36 K42 K56 A12 A19 A99
e11*2007/46*0056*.. Y84 S02
- 3 Türer -
Daihatsu Copen 50,64 165/50R15 K1c K2c K42 K44 A01 A02 A04
L8 A05 A08 A09
e13*2001/116*0120*.. A12 A19 A99
S04
Daihatsu Materia 67,76 175/60R15 A33 A02 A04 A05
M4 67,76 185/55R15 A33 A08 A09 A19
e13*2001/116*0198*. 67,76 195/50R15 A12 A58 A99 S01
67,76 195/55R15 A01 A12 G01
Daihatsu Sirion 51 175/55R15 K42 K56 T77 A01 A02 A04
M3 51-76 185/55R15 K1a K2b K42 K56 A05 A08 A09
e13*2003/97*0147*.., 51-76 195/50R15 K1a K1b K2b K42 K44 K56 A12 A19 A58
e13*2001/116*0147*. A99 S04
Hyundai Accent 55-77,2 185/55R15 K41 K42 K56 A01 A02 A04
LC A05 A08 A09
e4*98/14*0037*.. A12 A19 A99
- Pony, Excel B02 S01
Hyundai Accent 71-83 185/55R15 R37 A02 A04 A05
MC 71-83 185/60R15 R37 A08 A09 A19
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a R37 A99 B03 Flh
71-83 195/55R15 A01 K1a S01
71-83 205/50R15 A01 K1c K2b K56
Hyundai Accent 71-83 185/55R15 R37 A02 A04 A05
MC, MCT 71-83 185/60R15 R37 A08 A09 A12
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a R37 A19 A99 B03
e4*2001/116*0110* 71-83 195/55R15 A01 K1a Sth S01
71-83 205/50R15 A01 K1c K2b K56
Hyundai Atos 43-46,3 165/50R15 K1b K42 T72 T73 A01 A02 A04
MXI 43-46,3 175/50R15 G01 K1c K2b K41 K42 A05 A08 A09
e11*2001/116*0220*. A12 A19 A99
B02 S04
Hyundai Atos, Amica 43 165/50R15 K1a K2b K41 K42 A01 A02 A04
MX A05 A08 A09
e11*96/79* A12 A19 A99
0092*06 ... B02 S01
Hyundai Getz 46-81 185/55R15 K1a K2b K42 A01 A02 A04
TB, TBI 46-81 195/50R15 K1a K2b K42 A05 A08 A09
e4*98/14*0066*.., 46-81 205/50R15 K1c K2b K42 A12 A19 A99
e4*2001/116*0123*.. Flh V15 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i10 47-58 175/50R15 K1c K2b NoD T75 A01 A02 A04
PA 47-58 195/45R15 K1c K2b A05 A08 A09
e4*2001/116*0131*.. A12 A19 A58
A99 Flh S01
Hyundai i20 55-94 175/60R15 K1a K2b R37 A01 A02 A04
PB, PBT 55-94 175/65R15 K1a K2b K5a R37 A05 A08 A09
e11*2001/116*0333*. 55-94 185/55R15 K1c K2b R37 A12 A19 A99
e11*2007/46*0129*.. 55-94 185/60R15 K1c K2b Flh S01
55-94 195/55R15 K1c K2b
Kia Picanto 44-48 175/50R15 K1a K1b K2b K42 T75 A01 A02 A04
BA 44-55 195/45R15 K1c K2b K42 T78 A05 A08 A09
e4*2001/116*0085*.. A12 A19 A99
Flh S04
Kia Rio 60-71,1 185/55R15 BK5 K42 K45 A01 A02 A04
DC 60-71,1 195/50R15 BK5 K42 K45 A05 A08 A09
e11*98/14*0132*04-.. A12 A19 A99
S01
Kia Rio 55-72,1 185/55R15 BK5 K42 K45 A01 A02 A04
DC 55-72,1 195/45R15 BK5 K42 A05 A08 A09
e11*98/14* 55-72,1 195/50R15 BK5 K42 K45 A12 A19 A99
0132*00-03 S02
Kia Rio 65-83 185/55R15 A02 A04 A05
DE 65-83 185/60R15 A08 A09 A12
e4*2001/116*0093*.. 65-83 195/50R15 A19 A99 Flh
65-83 195/55R15 V15 S01
65-83 205/50R15 A01 K1a K1b K2b
Mazda 121 39-53 195/45R15 A01 A02 A04
DB A05 A08 A09
F706 A12 A19 A99
K1a K42 S01
Mazda 2 50-76 175/60R15 A91 A02 A04 A05
DE, DE1 50-76 185/55R15 A91 A08 A09 A19
e13*2001/116*0254*, 50-76 195/50R15 A12 A99 Flh V15
e13*2001/116*0255*. 50-76 205/50R15 A01 A12 K1a K1b K2b K42 S01
Mazda 323 41-94 185/55R15 R37 A02 A04 A05
BG 41-94 195/50R15 A01 K1a K42 A08 A09 A12
F276 A19 A99 S01
Mazda 323 120-136 195/55R15 A01 K42 A02 A04 A05
BG8 76-136 185/55R15 R37 T81 T82 A08 A09 A12
F545 76-136 195/50R15 A01 K42 T82 A19 A99 S01
Mazda 323 52-84 185/55R15 R37 T81 T82 A02 A04 A05
BJ, BJD 52-84 195/50R15 A01 K42 T82 A08 A09 A12
e1*97/27*0094*.., 52-96 195/55R15 A01 K42 A19 A99 Car
e1*98/14*0094*.., 52-96 205/50R15 A01 K1a K2b K42 Lim V15 S01
e1*98/14*0181*..
Mazda 323 C, F, S 52,60,84 195/55R15 A01 K42 K45 K56 A02 A04 A05
BA 52-84 185/55R15 T81 T82 A08 A09 A12
G878, 52-84 195/50R15 A01 K42 K45 T82 A19 A99 V15
e13*96/27*0023*.. 52-84 205/50R15 A01 K42 K45 K56 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 P 52-65 185/55R15 T81 T82 A02 A04 A05
BA 52-65 195/50R15 A01 K42 K45 T82 A08 A09 A12
e13*96/27*0023*.. 52-65 195/55R15 A01 K42 K45 K56 A19 A99 V15
52-65 205/50R15 A01 K2b K42 K45 K56 S01
Mazda Demio 46-55 195/45R15 K14 K1a K28 K2b K42 A01 A02 A04
DW A05 A08 A09
e1*97/27*0093*.., A12 A19 A99
e1*98/14*0093*.. S01
Mazda MX-3 65-79 185/55R15 A02 A04 A05
EC 65-79 195/50R15 A08 A09 A12
F946, 65-79 195/55R15 A19 A99 V15
e13*96/27*0027*.. 65-98 205/50R15 S01
65-98 215/50R15
95-98 205/55R15
Mazda MX-5 66-96 185/55R15 R37 A02 A04 A05
NA 66-96 195/50R15 A08 A09 A12
F488, 66-96 205/50R15 A01 K1a K42 K45 A19 A99 V15
e2*93/81*0163*.. S01
Mazda MX-5 81-107 185/55R15 A11 R37 A02 A04 A05
NB, NBD 81-107 195/50R15 A12 A08 A09 A19
e11*96/79*0083*.., 81-107 205/50R15 A12 A99 B03 V15
e11*98/14*0083*.., S01
e1*98/14*0192*..
Nissan Pixo 50 165/50R15 K1a K1b K2b K6b K6h K6i A01 A02 A04
HF 50 165/55R15 K1a K1b K2b K6b K6h K6i A05 A08 A09
e6*2001/116*0124*.. A12 A19 A99
Flh S03
Opel Agila 43-55 195/45R15 K1a K2b K42 K45 K56 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*00-07 A12 A19 A99
bis MJ2003 S03
Opel Agila 43-59 195/45R15 K1a K2b K42 K45 K56 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*08-.. A12 A19 A99
ab MJ2004 S02
Opel Agila (II) 48,55,63 165/65R15 R37 A02 A04 A05
H-B 48,55,63 175/60R15 R37 A08 A09 A12
e4*2001/116*0135*.. 48,55,63 185/55R15 A01 K1a K2b K42 R37 A19 A99 V15
48,55,63 185/60R15 A01 K1a K2b K42 S05
48,55,63 195/55R15 A01 K1c K2b K41 K42
48,55,63 205/50R15 A01 K1c K2c K41 K42 K44
48,55,63 205/55R15 A01 K1c K2c K41 K42 K43 K44 K56
Peugeot 107 40, 50 165/50R15 K36 K42 K56 A01 A02 A04
P***** 40, 50 175/50R15 K2b K36 K42 K56 A05 A08 A09
e11*2001/116*0237*. 40, 50 195/45R15 K2b K36 K42 K56 A12 A19 A99
e11*2007/46*0057*.. Y85 S02
- 5 Türer -
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 107 40, 50 165/50R15 K36 K56 A01 A02 A04
P***** 40, 50 175/50R15 K2b K36 K56 A05 A08 A09
e11*2001/116*0237*. 40, 50 195/45R15 K14 K2b K36 K42 K56 A12 A19 A99
e11*2007/46*0057*.. Y84 S02
- 3 Türer -
Subaru Justy 51 175/55R15 K42 K56 T77 A01 A02 A04
M3, M3G 51 185/55R15 K1a K2b K42 K56 A05 A08 A09
e13*2001/116*, 51 195/50R15 K1a K1b K2b K42 K44 K56 A12 A19 A58
2003/97*0147*03-.., A99 S04
e11*2001/116*0354*.
Subaru Justy G3X 51-73 175/60R15 K1c K2b K42 A01 A02 A04
NH 51-73 185/55R15 K1c K2b K42 A05 A08 A09
e4*2001/116*0071*.. 51-73 185/60R15 G03 K1c K2b K42 A12 A19 A99
51-73 195/50R15 K1c K2c K42 S02
Suzuki Alto 50 165/50R15 K1a K1b K2b K6b K6h K6i A01 A02 A04
GF 50 165/55R15 K1a K1b K2b K6b K6h K6i A05 A08 A09
e6*2001/116*0123*.. A12 A19 A99
Flh S03
Suzuki Baleno 52-89 185/55R15 A02 A04 A05
EG 52-89 195/50R15 A08 A09 A12
H032, 52-89 195/55R15 A01 G03 K42 K56 A19 A58 A99
e6*93/81, 95/54, S03
98/14*0024*..
Suzuki Ignis 61 185/55R15 K42 A01 A02 A04
FH 61 195/50R15 K1c K42 K45 A05 A08 A09
e4*98/14*0047*.. A12 A19 A99
S03
Suzuki Ignis 51-73 175/60R15 K42 A01 A02 A04
MH 51-73 185/55R15 K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 185/60R15 G03 K42 A12 A19 A99
- mit Radhaus- 51-73 195/50R15 K1c K2b K42 KMV S02
Verbreiterungen
Suzuki Ignis 51-73 175/60R15 K42 A01 A02 A04
MH 51-73 185/55R15 K2b K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 185/60R15 G03 K2b K42 A12 A19 A99
- ohne Radhaus- 51-73 195/50R15 K1c K2c K42 KOV S02
Verbreiterungen
Suzuki Ignis Sport 80 185/55R15 K42 A01 A02 A04
FH 80 195/50R15 K42 A05 A08 A09
e4*98/14*0047*.. A12 A19 A99
- breite Karosserie KMV Skb S03
Suzuki Liana 66-79 185/55R15 A11 R37 A02 A04 A05
ER 66-79 195/50R15 A12 R37 A08 A09 A19
e4*98/14*0054*.., 66-79 195/55R15 A12 A99 Flh Lim
e4*2001/116*0054*.. 66-79 205/50R15 A01 A12 K42 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Splash 48,55,63 165/65R15 R37 A02 A04 A05
EX 48,55,63 175/60R15 R37 A08 A09 A12
e4*2001/116*0130*.. 48,55,63 185/55R15 A01 K1a K2b K42 R37 A19 A99 V15
48,55,63 185/60R15 A01 K1a K2b K42 S05
48,55,63 195/55R15 A01 K1c K2b K41 K42
48,55,63 205/50R15 A01 K1c K2c K41 K42 K44
48,55,63 205/55R15 A01 K1c K2c K41 K42 K43 K44 K56
Suzuki Swift 67-75 165/65R15 A13 R37 A02 A04 A05
EZ 67-75 175/60R15 A13 R37 A08 A09 A19
e4*2001/116*0102*.. 67-75 185/55R15 A33 R37 A58 A99 Flh
67-75 185/60R15 A33 S03
67-75 195/50R15 A12
67-75 195/55R15 A12
Suzuki Swift 51-75 165/65R15 A13 R37 A02 A04 A05
MZ 51-75 175/60R15 A13 R37 A08 A09 A19
e4*2001/116*0090*.. 51-75 185/55R15 A33 R37 A58 A99 Flh
51-75 185/60R15 A33 S02
51-75 195/50R15 A12
51-75 195/55R15 A12
Suzuki Swift 55,66,69 175/65R15 A90 A02 A04 A05
NZ 55,66,69 185/60R15 A12 A08 A09 A19
e4*2007/46*0155*.. 55,66,69 195/55R15 A01 A12 K1a K1b K6d K6g A58 A99 Flh
55,66,69 195/60R15 A01 A12 K1a K1b K6d K6g S02
Suzuki Swift AWD 67-68 165/65R15 A13 R37 A02 A04 A05
EZ 67-68 175/60R15 A13 R37 A08 A09 A19
e4*2001/116*0102*.. 67-68 185/55R15 A33 R37 A56 A99 Flh
67-68 185/60R15 A33 S03
67-68 195/50R15 A12
67-68 195/55R15 A12
Suzuki Wagon R 39-69 195/45R15 K1a K2b K42 K45 K56 A01 A02 A04
MM A05 A08 A09
e4*98/14*0042*.., A12 A19 A99
e4*2001/116*0042* S03
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/45R15 K1a K2b K42 K45 K56 A01 A02 A04
MM, H00 A05 A08 A09
e4*2001/116*0042* A12 A19 A99
07-..; ab MJ 2004; S02
e1*2001/116*0311*..
Toyota Aygo 40, 50 165/50R15 K42 K56 A01 A02 A04
AB1 40, 50 175/50R15 K2b K42 K56 A05 A08 A09
e11*2001/116*0236*. 40, 50 195/45R15 K14 K2b K42 K44 K56 A12 A19 A99
e11*2007/46*0055*.. Flh S02
Toyota Carina II 54-75 195/50R15 T81 T82 A02 A04 A05
T17 54-75 195/55R15 A01 K42 A08 A09 A12
E868 54-75 205/50R15 A01 K42 A19 A99 S01
Toyota Celica 63-92 185/55R15 A02 A04 A05
T16 63-92 195/50R15 A08 A09 A12
E195 63-92 195/55R15 A19 A99 V15
63-92 205/50R15 A01 K1a K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH

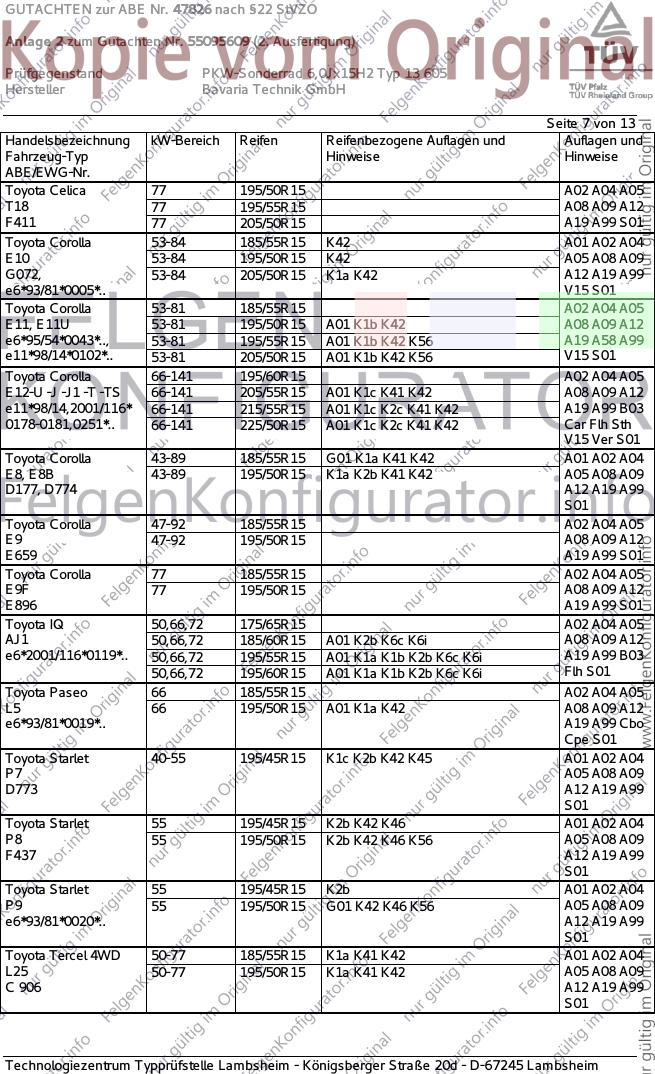

Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Celica 77 195/50R15 A02 A04 A05
T18 77 195/55R15 A08 A09 A12
F411 77 205/50R15 A19 A99 S01
Toyota Corolla 53-84 185/55R15 K42 A01 A02 A04
E10 53-84 195/50R15 K42 A05 A08 A09
G072, 53-84 205/50R15 K1a K42 A12 A19 A99
e6*93/81*0005*.. V15 S01
Toyota Corolla 53-81 185/55R15 A02 A04 A05
E11, E11U 53-81 195/50R15 A01 K1b K42 A08 A09 A12
e6*95/54*0043*.., 53-81 195/55R15 A01 K1b K42 K56 A19 A58 A99
e11*98/14*0102*.. 53-81 205/50R15 A01 K1b K42 K56 V15 S01
Toyota Corolla 66-141 195/60R15 A02 A04 A05
E12-U -J -J1 -T -TS 66-141 205/55R15 A01 K1c K41 K42 A08 A09 A12
e11*98/14,2001/116* 66-141 215/55R15 A01 K1c K2c K41 K42 A19 A99 B03
0178-0181,0251*.. 66-141 225/50R15 A01 K1c K2c K41 K42 Car Flh Sth
V15 Ver S01
Toyota Corolla 43-89 185/55R15 G01 K1a K41 K42 A01 A02 A04
E8, E8B 43-89 195/50R15 K1a K2b K41 K42 A05 A08 A09
D177, D774 A12 A19 A99
S01
Toyota Corolla 47-92 185/55R15 A02 A04 A05
E9 47-92 195/50R15 A08 A09 A12
E659 A19 A99 S01
Toyota Corolla 77 185/55R15 A02 A04 A05
E9F 77 195/50R15 A08 A09 A12
E896 A19 A99 S01
Toyota IQ 50,66,72 175/65R15 A02 A04 A05
AJ1 50,66,72 185/60R15 A01 K2b K6c K6i A08 A09 A12
e6*2001/116*0119*.. 50,66,72 195/55R15 A01 K1a K1b K2b K6c K6i A19 A99 B03
50,66,72 195/60R15 A01 K1a K1b K2b K6c K6i Flh S01
Toyota Paseo 66 185/55R15 A02 A04 A05
L5 66 195/50R15 A01 K1a K42 A08 A09 A12
e6*93/81*0019*.. A19 A99 Cbo
Cpe S01
Toyota Starlet 40-55 195/45R15 K1c K2b K42 K45 A01 A02 A04
P7 A05 A08 A09
D773 A12 A19 A99
S01
Toyota Starlet 55 195/45R15 K2b K42 K46 A01 A02 A04
P8 55 195/50R15 K2b K42 K46 K56 A05 A08 A09
F437 A12 A19 A99
S01
Toyota Starlet 55 195/45R15 K2b A01 A02 A04
P9 55 195/50R15 G01 K42 K46 K56 A05 A08 A09
e6*93/81*0020*.. A12 A19 A99
S01
Toyota Tercel 4WD 50-77 185/55R15 K1a K41 K42 A01 A02 A04
L25 50-77 195/50R15 K1a K41 K42 A05 A08 A09
C 906 A12 A19 A99
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH

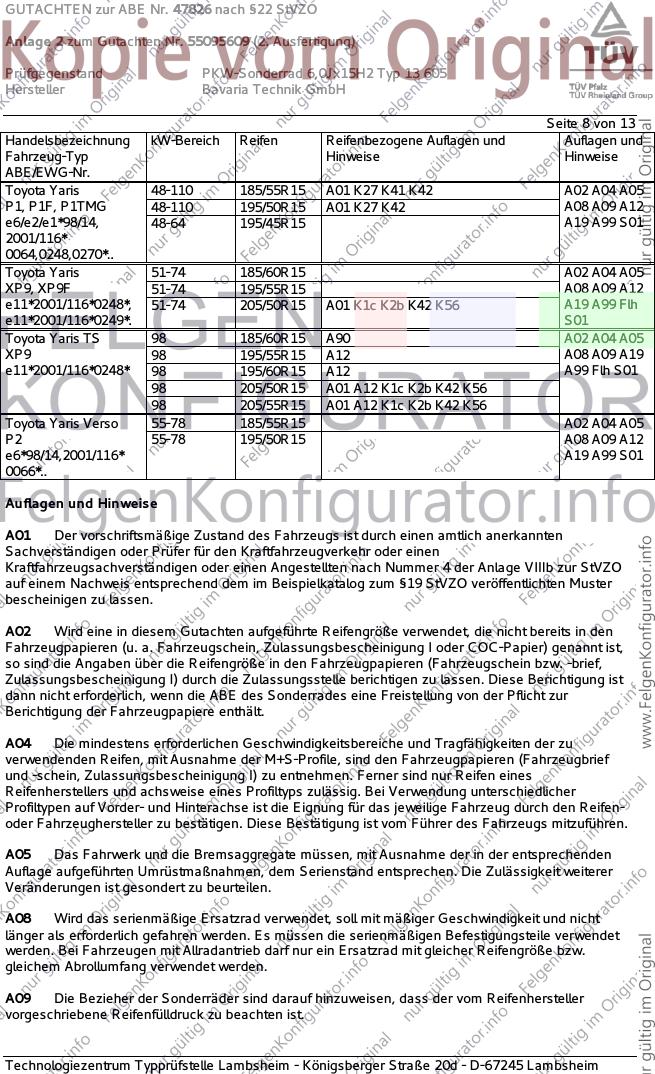

Seite 8 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 48-110 185/55R15 A01 K27 K41 K42 A02 A04 A05
P1, P1F, P1TMG 48-110 195/50R15 A01 K27 K42 A08 A09 A12
e6/e2/e1*98/14, 48-64 195/45R15 A19 A99 S01
2001/116*
0064,0248,0270*..
Toyota Yaris 51-74 185/60R15 A02 A04 A05
XP9, XP9F 51-74 195/55R15 A08 A09 A12
e11*2001/116*0248*, 51-74 205/50R15 A01 K1c K2b K42 K56 A19 A99 Flh
e11*2001/116*0249*. S01
Toyota Yaris TS 98 185/60R15 A90 A02 A04 A05
XP9 98 195/55R15 A12 A08 A09 A19
e11*2001/116*0248* 98 195/60R15 A12 A99 Flh S01
98 205/50R15 A01 A12 K1c K2b K42 K56
98 205/55R15 A01 A12 K1c K2b K42 K56
Toyota Yaris Verso 55-78 185/55R15 A02 A04 A05
P2 55-78 195/50R15 A08 A09 A12
e6*98/14,2001/116* A19 A99 S01
0066*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 9 von 13
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BK5 Auf ausreichenden Abstand der Rad-Reifenkombination zum ABS-Kabel (links + rechts) und
das OBD-Kabel (rechts) bzw. deren Halterungen ist zu achten. Ggf. Befestigungsclip verwenden (z.B.
Kia Ersatzteil-Nr. 0K72A 67C12)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 10 von 13
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K28 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 11 von 13
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH
Seite 12 von 13
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T72 Reifen (LI 72) nur zulässig für Fahrzeuge mit zul. Achslasten bis 710 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T73 Reifen (LI 73) nur zulässig für Fahrzeuge mit zul. Achslasten bis 730 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47826 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55095609 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ 13 605
Hersteller Bavaria Technik GmbH

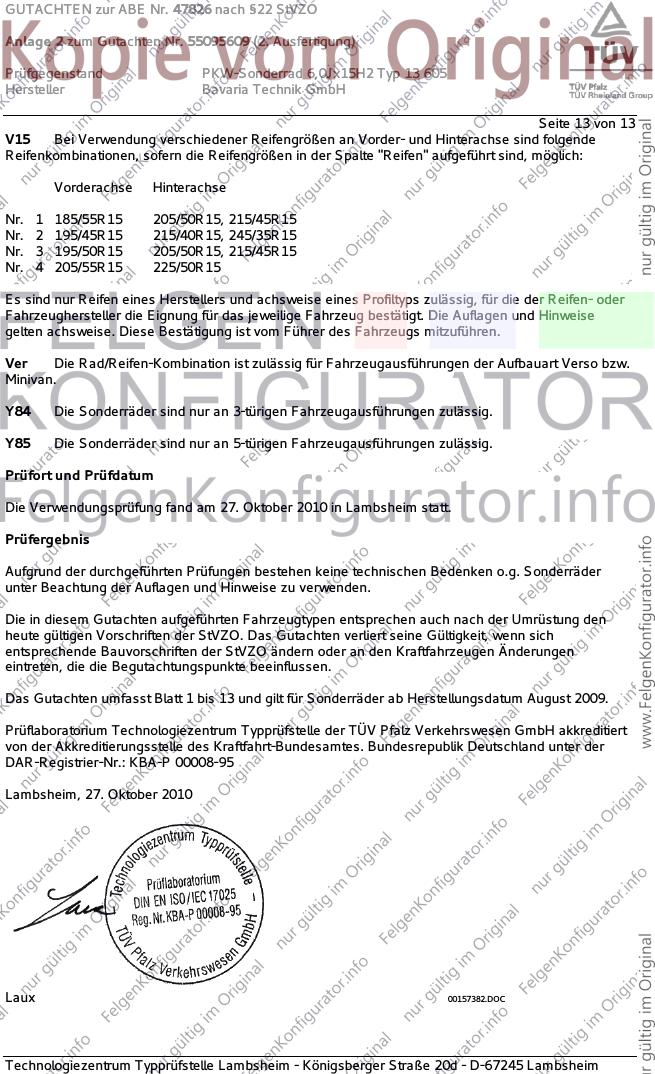

Seite 13 von 13
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/55R15 205/50R15, 215/45R15
Nr. 2 195/45R15 215/40R15, 245/35R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Oktober 2010 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum August 2009.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 27. Oktober 2010
Laux 00157382.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
