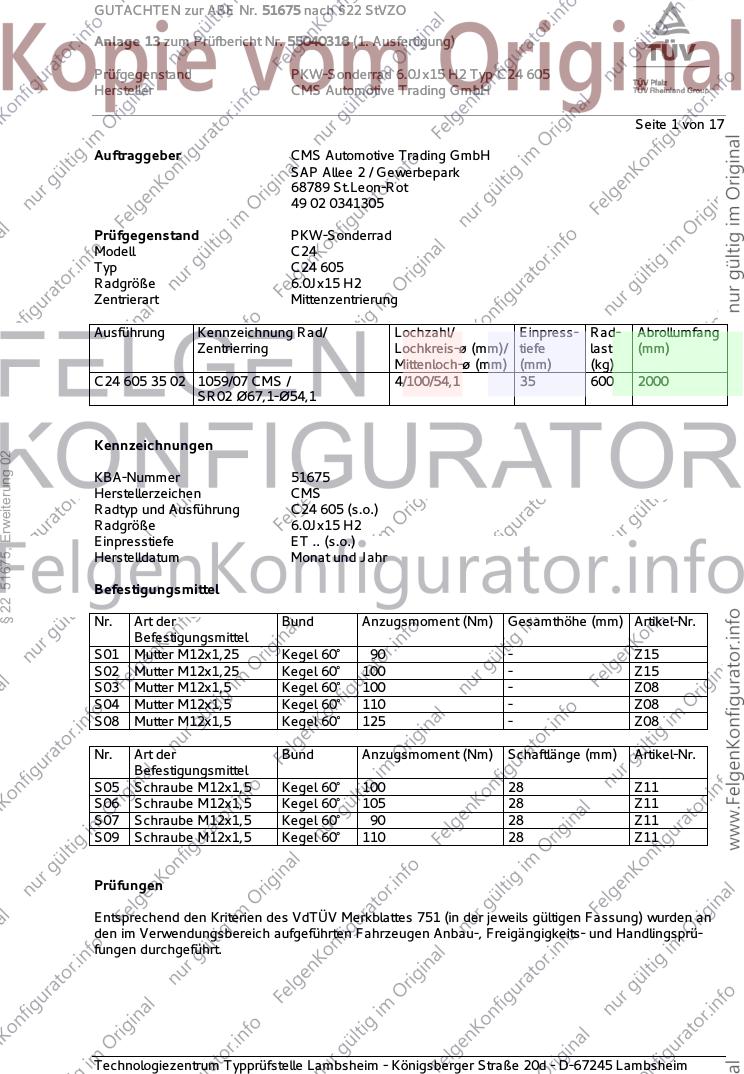

GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 1 von 17
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C24
Typ C24 605
Radgröße 6.0Jx15 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C24 605 35 02 1059/07 CMS / 4/100/54,1 35 600 2000
SR02 Ø67,1-Ø54,1
Kennzeichnungen
§ 22 51675, Erweiterung 02
KBA-Nummer 51675
Herstellerzeichen CMS
Radtyp und Ausführung C24 605 (s.o.)
Radgröße 6.0Jx15 H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Gesamthöhe (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,25 Kegel 60° 90 - Z15
S02 Mutter M12x1,25 Kegel 60° 100 - Z15
S03 Mutter M12x1,5 Kegel 60° 100 - Z08
S04 Mutter M12x1,5 Kegel 60° 110 - Z08
S08 Mutter M12x1,5 Kegel 60° 125 - Z08
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S05 Schraube M12x1,5 Kegel 60° 100 28 Z11
S06 Schraube M12x1,5 Kegel 60° 105 28 Z11
S07 Schraube M12x1,5 Kegel 60° 90 28 Z11
S09 Schraube M12x1,5 Kegel 60° 110 28 Z11
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 2 von 17
Verwendungsbereich
Hersteller Citroen, Daihatsu, Hyundai, Kia, Mazda,
Nissan, Opel, Peugeot, Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C1 (I) 40, 50 175/50R15 K14 K2b K36 K42 K56 A01 A12 A23
P*****, PG A99 Y84 S05
e11*2001/116*
0238*00-10;
e11*2007/46*0056*..
- 3 Türer -
- incl. Facelift 2012
Citroen C1 (II) 51, 53, 60 175/50R15 A01 A12 K2b A23 A99 Flh
§ 22 51675, Erweiterung 02
P*****, P 51, 53, 60 175/55R15 A01 A12 K2b LA1 S06
e11*2001/116*
0238*11-..;
e6*2007/46*0349*..
ab Modell 2014,
incl. Facelift 2018
Citroen C1 (II) 51, 53, 60 175/50R15 A01 A12 K2b A23 A99 Flh
P*****, P 51, 53, 60 175/55R15 A01 A12 K2b LA2 S06
e11*2001/116* 51, 53, 60 185/55R15 A01 A12 K1a K1b K2b K6f
0238*11-..; 51, 53, 60 195/45R15 A01 A12 K1a K1b K2b K6f
e6*2007/46*0349*..
ab Modell 2014,
incl. Facelift 2018
Daihatsu Charade 73 185/60R15 A12 A23 A99
XP9F 73 195/55R15 A01 K1c K2b K42 K56 Flh S04
e11*2001/116*0249*. 73 205/50R15 A01 K1c K2b K42 K56
73 205/55R15 A01 K14 K1c K2b K42 K56
Daihatsu Materia 67,76 175/60R15 A12 A23 A58
M4 67,76 185/55R15 A99 S04
e13*2001/116*0198*. 67,76 195/50R15 A01 K1a K42
67,76 195/55R15 A01 G01 K1a K42
Daihatsu Sirion 51 175/55R15 K42 K56 T77 A01 A12 A23
M3 51-76 185/55R15 K1a K2b K42 K56 A58 A99 S03
e13*2003/97*0147*.., 51-76 195/50R15 K1a K1b K2b K42 K44 K56
e13*2001/116*0147*.
Daihatsu YRV 43-95 175/55R15 K42 A01 A12 A23
M2 43-95 195/45R15 K42 K56 A57 A99 S04
e6*98/14*0077*..
Hyundai Accent 55-77,2 185/55R15 K41 K42 K56 A01 A12 A23
LC A99 B02 S04
e4*98/14*0037*..
- Pony, Excel
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai Accent 71-83 185/55R15 A01 K1a R37 A12 A23 A99
MC 71-83 185/60R15 A01 K1a R37 B03 Flh S04
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a K2b R37
71-83 195/55R15 A01 K1a K2b
71-83 205/50R15 A01 K1c K2b K56
Hyundai Accent 71-83 185/55R15 A01 K1a R37 A12 A23 A99
MC, MCT 71-83 185/60R15 A01 K1a R37 B03 Sth S04
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a K56 R37
e4*2001/116*0110* 71-83 195/55R15 A01 K1a K56
71-83 205/50R15 A01 K1c K2b K56
Hyundai Atos 43-46,3 175/50R15 G01 K1c K2b K41 K42 A01 A12 A23
MXI 43-46,3 195/45R15 G01 K1c K2a K2b K41 K42 K43 A99 B02 S03
e11*2001/116*0220*.
Hyundai Getz 46-81 185/55R15 K1a K2b K42 A01 A12 A23
TB, TBI 46-81 195/50R15 K1a K2b K42 A99 Flh V15
e4*98/14*0066*.., 46-81 205/50R15 K1c K2b K42 K44 S04
§ 22 51675, Erweiterung 02
e4*2001/116*0123*..
Hyundai i10 (I) 47-63 175/50R15 K1c K2b NoD T75 A01 A12 A23
PA 47-63 195/45R15 K1c K2b A58 A99 Flh
e4*2001/116*0131*.. S04
Hyundai i10 (II) 48-64 175/55R15 K1c K2b K8e A01 A12 A23
IA, IA-HME 48-64 175/60R15 K1c K2b K8e A58 A99 Flh
e11*2007/46*1008*..; 48-64 185/55R15 K1c K2b K8e V15 Y13 S04
e13*2007/46*1602*..; 48-64 195/50R15 K1c K2c K4h K6k K8i
e5*2007/46*1086*.. 48-64 205/50R15 K2c K4g K6l K8r R03
- incl. Facelift 2017
Hyundai i10 (III) 49-62 175/55R15 A12 A23 A58
AC3 49-62 185/55R15 A01 K1a K1b K2b A99 Flh V15
e5*2007/46*0090*.. 49-62 195/50R15 A01 K1c K2b K8h S04
49-62 205/50R15 A01 K2c K8h R03
Hyundai i20 55-88 185/60R15 K1c A01 A12 A23
GB, GB-HME 55-88 185/65R15 K1c A99 Cpe Flh
e11*2007/46*1600*..; 55-88 195/60R15 K1c K2b KOV S08
e13*2007/46*1603*.., 55-88 205/55R15 K1c K2b K5b K8h
e5*2007/46*1087*.. 55-88 205/60R15 K1c K2b K5b K8h
- Fließheck
- Coupé
incl. Facelift 2018
Hyundai i20 55-94 175/60R15 K1c K2b R37 A01 A12 A23
PB, PBT 55-94 175/65R15 K1c K2b K5a R37 A99 Flh S04
e11*2001/116*0333*. 55-94 185/55R15 K1c K2b R37
e11*2007/46*0129*.. 55-94 185/60R15 K1c K2b
- incl. Facelift 2012 55-94 195/55R15 K1c K2b
Hyundai i20 Active 66-88 185/60R15 A12 A23 A99
GB, GB-HME 66-88 185/65R15 Flh KMV S08
e11*2007/46*1600*..; 66-88 195/60R15
e13*2007/46*1603*.., 66-88 205/55R15
e5*2007/46*1087*.. 66-88 205/60R15
Kia Picanto (I) 44-48 175/50R15 K1c K2b K42 T75 A01 A12 A23
BA 44-55 195/45R15 K1c K2b K42 T78 A99 Flh S03
e4*2001/116*0085*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH

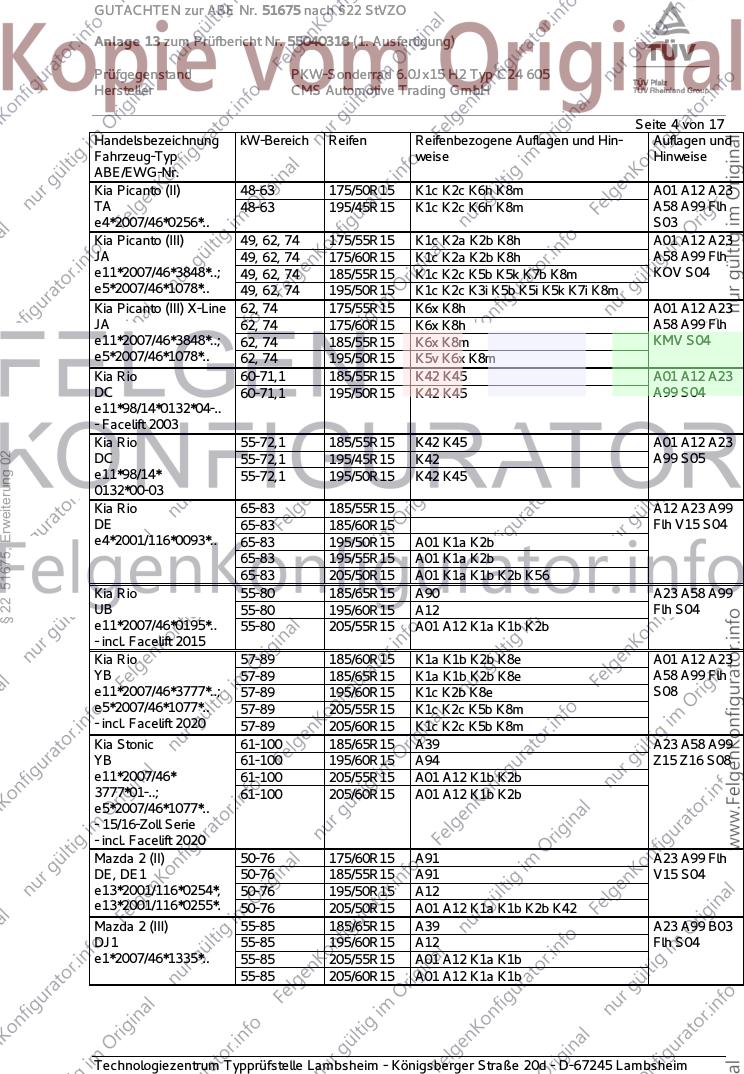

Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Picanto (II) 48-63 175/50R15 K1c K2c K6h K8m A01 A12 A23
TA 48-63 195/45R15 K1c K2c K6h K8m A58 A99 Flh
e4*2007/46*0256*.. S03
Kia Picanto (III) 49, 62, 74 175/55R15 K1c K2a K2b K8h A01 A12 A23
JA 49, 62, 74 175/60R15 K1c K2a K2b K8h A58 A99 Flh
e11*2007/46*3848*..; 49, 62, 74 185/55R15 K1c K2c K5b K5k K7b K8m KOV S04
e5*2007/46*1078*.. 49, 62, 74 195/50R15 K1c K2c K3i K5b K5i K5k K7i K8m
Kia Picanto (III) X-Line 62, 74 175/55R15 K6x K8h A01 A12 A23
JA 62, 74 175/60R15 K6x K8h A58 A99 Flh
e11*2007/46*3848*..; 62, 74 185/55R15 K6x K8m KMV S04
e5*2007/46*1078*.. 62, 74 195/50R15 K5v K6x K8m
Kia Rio 60-71,1 185/55R15 K42 K45 A01 A12 A23
DC 60-71,1 195/50R15 K42 K45 A99 S04
e11*98/14*0132*04-..
- Facelift 2003
Kia Rio 55-72,1 185/55R15 K42 K45 A01 A12 A23
§ 22 51675, Erweiterung 02
DC 55-72,1 195/45R15 K42 A99 S05
e11*98/14* 55-72,1 195/50R15 K42 K45
0132*00-03
Kia Rio 65-83 185/55R15 A12 A23 A99
DE 65-83 185/60R15 Flh V15 S04
e4*2001/116*0093*.. 65-83 195/50R15 A01 K1a K2b
65-83 195/55R15 A01 K1a K2b
65-83 205/50R15 A01 K1a K1b K2b K56
Kia Rio 55-80 185/65R15 A90 A23 A58 A99
UB 55-80 195/60R15 A12 Flh S04
e11*2007/46*0195*.. 55-80 205/55R15 A01 A12 K1a K1b K2b
- incl. Facelift 2015
Kia Rio 57-89 185/60R15 K1a K1b K2b K8e A01 A12 A23
YB 57-89 185/65R15 K1a K1b K2b K8e A58 A99 Flh
e11*2007/46*3777*..; 57-89 195/60R15 K1c K2b K8e S08
e5*2007/46*1077*.. 57-89 205/55R15 K1c K2c K5b K8m
- incl. Facelift 2020 57-89 205/60R15 K1c K2c K5b K8m
Kia Stonic 61-100 185/65R15 A39 A23 A58 A99
YB 61-100 195/60R15 A94 Z15 Z16 S08
e11*2007/46* 61-100 205/55R15 A01 A12 K1b K2b
3777*01-..; 61-100 205/60R15 A01 A12 K1b K2b
e5*2007/46*1077*..
- 15/16-Zoll Serie
- incl. Facelift 2020
Mazda 2 (II) 50-76 175/60R15 A91 A23 A99 Flh
DE, DE1 50-76 185/55R15 A91 V15 S04
e13*2001/116*0254*, 50-76 195/50R15 A12
e13*2001/116*0255*. 50-76 205/50R15 A01 A12 K1a K1b K2b K42
Mazda 2 (III) 55-85 185/65R15 A39 A23 A99 B03
DJ1 55-85 195/60R15 A12 Flh S04
e1*2007/46*1335*.. 55-85 205/55R15 A01 A12 K1a K1b
55-85 205/60R15 A01 A12 K1a K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH

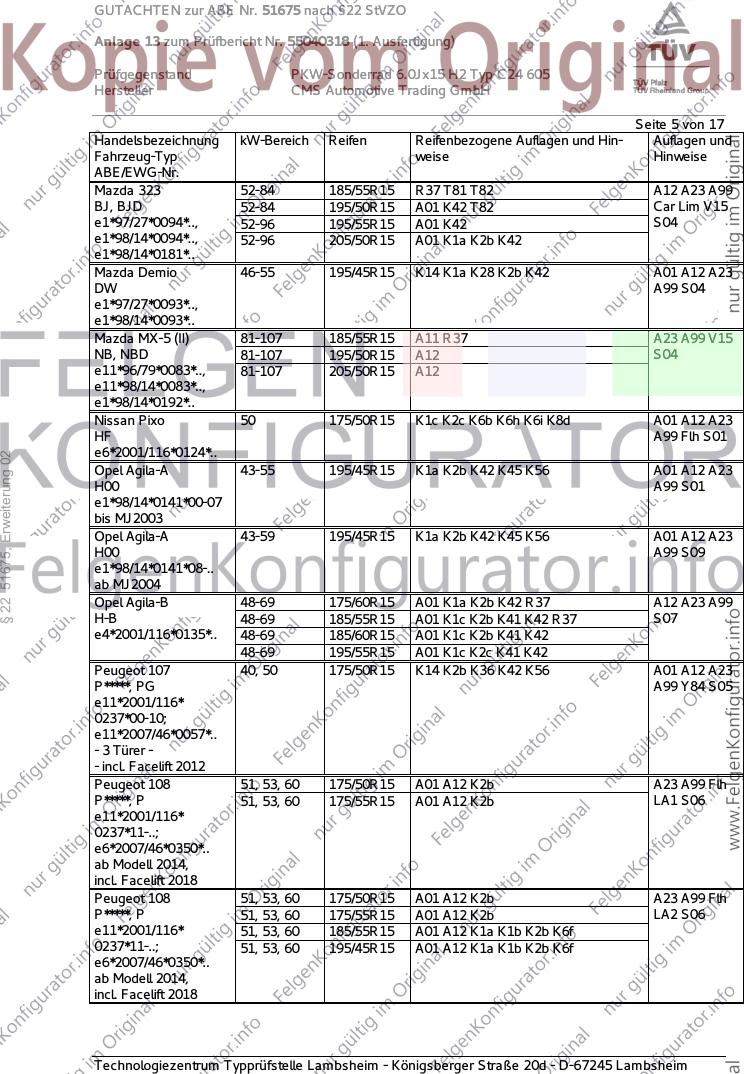

Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 323 52-84 185/55R15 R37 T81 T82 A12 A23 A99
BJ, BJD 52-84 195/50R15 A01 K42 T82 Car Lim V15
e1*97/27*0094*.., 52-96 195/55R15 A01 K42 S04
e1*98/14*0094*.., 52-96 205/50R15 A01 K1a K2b K42
e1*98/14*0181*..
Mazda Demio 46-55 195/45R15 K14 K1a K28 K2b K42 A01 A12 A23
DW A99 S04
e1*97/27*0093*..,
e1*98/14*0093*..
Mazda MX-5 (II) 81-107 185/55R15 A11 R37 A23 A99 V15
NB, NBD 81-107 195/50R15 A12 S04
e11*96/79*0083*.., 81-107 205/50R15 A12
e11*98/14*0083*..,
e1*98/14*0192*..
Nissan Pixo 50 175/50R15 K1c K2c K6b K6h K6i K8d A01 A12 A23
HF A99 Flh S01
e6*2001/116*0124*..
§ 22 51675, Erweiterung 02
Opel Agila-A 43-55 195/45R15 K1a K2b K42 K45 K56 A01 A12 A23
H00 A99 S01
e1*98/14*0141*00-07
bis MJ2003
Opel Agila-A 43-59 195/45R15 K1a K2b K42 K45 K56 A01 A12 A23
H00 A99 S09
e1*98/14*0141*08-..
ab MJ2004
Opel Agila-B 48-69 175/60R15 A01 K1a K2b K42 R37 A12 A23 A99
H-B 48-69 185/55R15 A01 K1c K2b K41 K42 R37 S07
e4*2001/116*0135*.. 48-69 185/60R15 A01 K1c K2b K41 K42
48-69 195/55R15 A01 K1c K2c K41 K42
Peugeot 107 40, 50 175/50R15 K14 K2b K36 K42 K56 A01 A12 A23
P*****, PG A99 Y84 S05
e11*2001/116*
0237*00-10;
e11*2007/46*0057*..
- 3 Türer -
- incl. Facelift 2012
Peugeot 108 51, 53, 60 175/50R15 A01 A12 K2b A23 A99 Flh
P*****, P 51, 53, 60 175/55R15 A01 A12 K2b LA1 S06
e11*2001/116*
0237*11-..;
e6*2007/46*0350*..
ab Modell 2014,
incl. Facelift 2018
Peugeot 108 51, 53, 60 175/50R15 A01 A12 K2b A23 A99 Flh
P*****, P 51, 53, 60 175/55R15 A01 A12 K2b LA2 S06
e11*2001/116* 51, 53, 60 185/55R15 A01 A12 K1a K1b K2b K6f
0237*11-..; 51, 53, 60 195/45R15 A01 A12 K1a K1b K2b K6f
e6*2007/46*0350*..
ab Modell 2014,
incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Subaru Justy 51 175/55R15 K42 K56 T77 A01 A12 A23

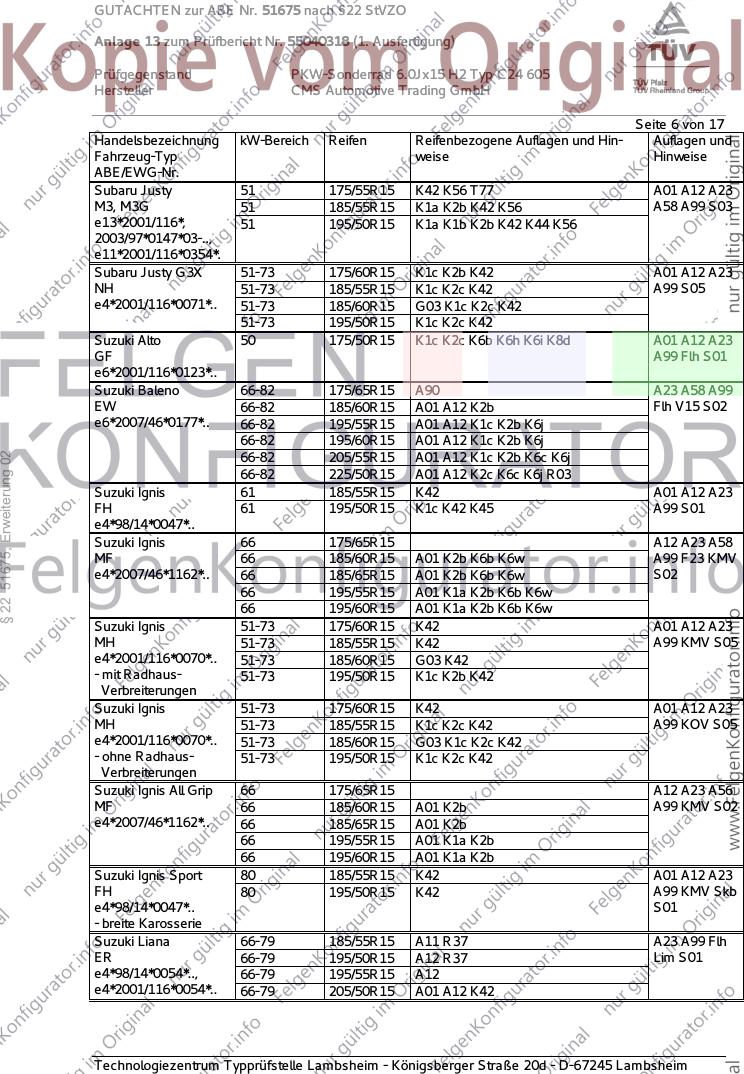

M3, M3G 51 185/55R15 K1a K2b K42 K56 A58 A99 S03
e13*2001/116*, 51 195/50R15 K1a K1b K2b K42 K44 K56
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 175/60R15 K1c K2b K42 A01 A12 A23
NH 51-73 185/55R15 K1c K2c K42 A99 S05
e4*2001/116*0071*.. 51-73 185/60R15 G03 K1c K2c K42
51-73 195/50R15 K1c K2c K42
Suzuki Alto 50 175/50R15 K1c K2c K6b K6h K6i K8d A01 A12 A23
GF A99 Flh S01
e6*2001/116*0123*..
Suzuki Baleno 66-82 175/65R15 A90 A23 A58 A99
EW 66-82 185/60R15 A01 A12 K2b Flh V15 S02
e6*2007/46*0177*.. 66-82 195/55R15 A01 A12 K1c K2b K6j
66-82 195/60R15 A01 A12 K1c K2b K6j
§ 22 51675, Erweiterung 02
66-82 205/55R15 A01 A12 K1c K2b K6c K6j
66-82 225/50R15 A01 A12 K2c K6c K6j R03
Suzuki Ignis 61 185/55R15 K42 A01 A12 A23
FH 61 195/50R15 K1c K42 K45 A99 S01
e4*98/14*0047*..
Suzuki Ignis 66 175/65R15 A12 A23 A58
MF 66 185/60R15 A01 K2b K6b K6w A99 F23 KMV
e4*2007/46*1162*.. 66 185/65R15 A01 K2b K6b K6w S02
66 195/55R15 A01 K1a K2b K6b K6w
66 195/60R15 A01 K1a K2b K6b K6w
Suzuki Ignis 51-73 175/60R15 K42 A01 A12 A23
MH 51-73 185/55R15 K42 A99 KMV S05
e4*2001/116*0070*.. 51-73 185/60R15 G03 K42
- mit Radhaus- 51-73 195/50R15 K1c K2b K42
Verbreiterungen
Suzuki Ignis 51-73 175/60R15 K42 A01 A12 A23
MH 51-73 185/55R15 K1c K2c K42 A99 KOV S05
e4*2001/116*0070*.. 51-73 185/60R15 G03 K1c K2c K42
- ohne Radhaus- 51-73 195/50R15 K1c K2c K42
Verbreiterungen
Suzuki Ignis All Grip 66 175/65R15 A12 A23 A56
MF 66 185/60R15 A01 K2b A99 KMV S02
e4*2007/46*1162*.. 66 185/65R15 A01 K2b
66 195/55R15 A01 K1a K2b
66 195/60R15 A01 K1a K2b
Suzuki Ignis Sport 80 185/55R15 K42 A01 A12 A23
FH 80 195/50R15 K42 A99 KMV Skb
e4*98/14*0047*.. S01
- breite Karosserie
Suzuki Liana 66-79 185/55R15 A11 R37 A23 A99 Flh
ER 66-79 195/50R15 A12 R37 Lim S01
e4*98/14*0054*.., 66-79 195/55R15 A12
e4*2001/116*0054*.. 66-79 205/50R15 A01 A12 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Splash 48-69 175/60R15 A01 K1a K2b K42 R37 A12 A23 A99
EX 48-69 185/55R15 A01 K1c K2b K41 K42 R37 S07
e4*2001/116*0130*..; 48-69 185/60R15 A01 K1c K2b K41 K42
e4*2007/46*0283*.. 48-69 195/55R15 A01 K1c K2c K41 K42
Suzuki Swift (IV) 67-75 175/60R15 A33 R37 A23 A58 A99
EZ 67-75 185/55R15 A12 R37 Flh S01
e4*2001/116*0102*.. 67-75 185/60R15 A12
67-75 195/50R15 A01 A12 K2b K42
67-75 195/55R15 A01 A12 K2b K42
Suzuki Swift (IV) 51-75 175/60R15 A33 R37 A23 A58 A99
MZ 51-75 185/55R15 A12 R37 Flh S05
e4*2001/116*0090*.. 51-75 185/60R15 A12
51-75 195/50R15 A01 A12 K2b K42
51-75 195/55R15 A01 A12 K2b K42
Suzuki Swift (V) 55,66,69 175/65R15 K6d K6g A01 A12 A23
NZ 55,66,69 185/60R15 K1a K1b K6d K6g A58 A99 Flh
§ 22 51675, Erweiterung 02
e4*2007/46*0155*..; 55,66,69 195/55R15 K1c K2b K6d K6g S07
e4*2007/46*0293*.. 55,66,69 195/60R15 K1c K2b K6d K6g
Suzuki Swift (VI) 66, 82 175/65R15 A91 A23 A58 A99
AZ 66, 82 185/60R15 A91 Flh S02
e4*2007/46*1205*.. 66, 82 195/55R15 A01 A12 K1c K2b K6c
66, 82 195/60R15 A01 A12 K1c K2b K6c
66, 82 205/50R15 A01 A12 K1c K2b K4i K6c
66, 82 205/55R15 A01 A12 K1c K2b K4i K6c
Suzuki Swift 4x4 (IV) 67-68 175/60R15 A33 R37 A23 A56 A99
EZ 67-68 185/55R15 A12 R37 Flh S01
e4*2001/116*0102*.. 67-68 185/60R15 A12
67-68 195/50R15 A01 A12 K2b
67-68 195/55R15 A01 A12 K2b
Suzuki Swift 4x4 (V) 66,69 175/65R15 A12 A23 A56
FZ 66,69 185/60R15 A01 K1a K1b A99 Flh S01
e4*2007/46*0198*..; 66,69 195/55R15 A01 K1c K2b
e4*2007/46*0294*.. 66,69 195/60R15 A01 K1c K2b
Suzuki Swift 4x4 (V) 66,69 175/65R15 A12 A23 A56
NZ 66,69 185/60R15 A01 K1a K1b A99 Flh S07
e4*2007/46*0155*.. 66,69 195/55R15 A01 K1c K2b
66,69 195/60R15 A01 K1c K2b
Suzuki Wagon R 39-69 195/45R15 K1a K2b K42 K45 K56 A01 A12 A23
MM A99 S01
e4*98/14*0042*..,
e4*2001/116*0042*
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/45R15 K1a K2b K42 K45 K56 A01 A12 A23
MM, H00 A99 S09
e4*2001/116*0042*
07-..; ab MJ 2004;
e1*2001/116*0311*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Aygo (I) 40, 50 175/50R15 K14 K2b K42 K44 K56 A01 A12 A23
AB1, /-N, /-MS1 40, 50 195/45R15 K14 K2b K42 K44 K56 A99 Flh S05
e11*2001/116*
0236*00-10;
e11*2007/46*0055*..
e11*2007/46*0235*..
- incl. Facelift 2012
Toyota Aygo (II) 51, 53, 60 175/50R15 A12 A23 A99 Flh
AB1, AB1-TMG 51, 53, 60 175/55R15 A12 LA1 S06
e11*2001/116*0236*1
1-..;
e13*2007/46*1909*..;
e6*2007/46*0348*..
ab Modell 2014
incl. Facelift 2018
Toyota Aygo (II) 51, 53, 60 175/50R15 A12 A23 A99 Flh
AB1, AB1-TMG 51, 53, 60 175/55R15 A12 LA2 S06
§ 22 51675, Erweiterung 02
e11*2001/116*0236*1 51, 53, 60 185/55R15 A01 A12 K1a K1b K2b K6f
1-..; 51, 53, 60 195/45R15 A01 A12 K1a K1b K2b K6f
e13*2007/46*1909*..;
e6*2007/46*0348*..
ab Modell 2014
incl. Facelift 2018
Toyota Corolla (IX) 66-141 195/60R15 K41 K42 A01 A12 A23
E12-U -J -J1 -T -TS 66-141 205/55R15 K1c K2c K41 K42 A99 B03 Car
e11*98/14,2001/116* 66-141 215/55R15 K1c K2c K41 K42 Flh Sth V15
0178-0181,0251*.. 66-141 225/50R15 K1c K2c K41 K42 K43 Ver S04
Toyota Corolla (VIII) 51-81 185/55R15 A12 A23 A58
E11, E11U 51-81 195/50R15 A01 K1b K42 A99 V15 S04
e6*95/54*0043*.., 51-81 195/55R15 A01 K1b K42 K56
e11*98/14*0102*.. 51-81 205/50R15 A01 K1b K42 K56
Toyota IQ 50,66,72 175/65R15 K2b K6c K6i A01 A12 A23
AJ1, /-MS1 50,66,72 185/60R15 K1a K1b K2b K6c K6i A99 Flh S04
e6*2001/116*0119*..; 50,66,72 195/55R15 K1c K2b K6c K6i
e11*2007/46*0238* 50,66,72 195/60R15 K1c K2b K6c K6i
Toyota Yaris 48-110 185/55R15 K41 K42 A01 A12 A23
P1, P1F, P1-TMG 48-110 195/50R15 K41 K42 A99 S04
e6*/e2*/e1* 48-64 195/45R15 K42
98/14, 2001/116*
0064,0248,0270*..
Toyota Yaris 51-82 175/60R15 A12 A23 A99
XP13M(a), -/TMG 51-82 175/65R15 Flh LY2 V15
e11*2007/46*0152*..; 51-82 185/55R15 A01 K6f S04
e13*2007/46*1722*..; 51-82 185/60R15 A01 K6f
e6*2007/46*0344*.. 51-82 195/55R15 A01 K1a K1b K2b K6f K6g K6i
- incl. Facelift 2017 51-82 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
51-82 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH

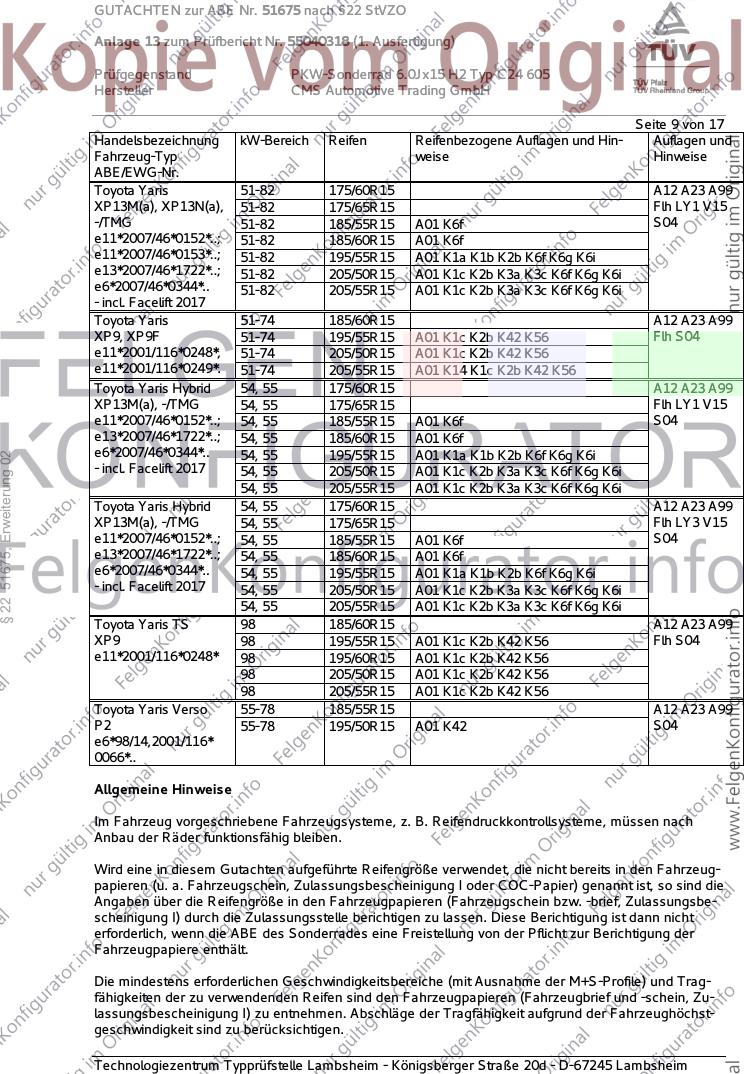

Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51-82 175/60R15 A12 A23 A99
XP13M(a), XP13N(a), 51-82 175/65R15 Flh LY1 V15
-/TMG 51-82 185/55R15 A01 K6f S04
e11*2007/46*0152*..; 51-82 185/60R15 A01 K6f
e11*2007/46*0153*..; 51-82 195/55R15 A01 K1a K1b K2b K6f K6g K6i
e13*2007/46*1722*..; 51-82 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
e6*2007/46*0344*.. 51-82 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
- incl. Facelift 2017
Toyota Yaris 51-74 185/60R15 A12 A23 A99
XP9, XP9F 51-74 195/55R15 A01 K1c K2b K42 K56 Flh S04
e11*2001/116*0248*, 51-74 205/50R15 A01 K1c K2b K42 K56
e11*2001/116*0249*. 51-74 205/55R15 A01 K14 K1c K2b K42 K56
Toyota Yaris Hybrid 54, 55 175/60R15 A12 A23 A99
XP13M(a), -/TMG 54, 55 175/65R15 Flh LY1 V15
e11*2007/46*0152*..; 54, 55 185/55R15 A01 K6f S04
e13*2007/46*1722*..; 54, 55 185/60R15 A01 K6f
e6*2007/46*0344*.. 54, 55 195/55R15 A01 K1a K1b K2b K6f K6g K6i
§ 22 51675, Erweiterung 02
- incl. Facelift 2017 54, 55 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
54, 55 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris Hybrid 54, 55 175/60R15 A12 A23 A99
XP13M(a), -/TMG 54, 55 175/65R15 Flh LY3 V15
e11*2007/46*0152*..; 54, 55 185/55R15 A01 K6f S04
e13*2007/46*1722*..; 54, 55 185/60R15 A01 K6f
e6*2007/46*0344*.. 54, 55 195/55R15 A01 K1a K1b K2b K6f K6g K6i
- incl. Facelift 2017 54, 55 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
54, 55 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris TS 98 185/60R15 A12 A23 A99
XP9 98 195/55R15 A01 K1c K2b K42 K56 Flh S04
e11*2001/116*0248* 98 195/60R15 A01 K1c K2b K42 K56
98 205/50R15 A01 K1c K2b K42 K56
98 205/55R15 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 185/55R15 A12 A23 A99
P2 55-78 195/50R15 A01 K42 S04
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 10 von 17
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
§ 22 51675, Erweiterung 02
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entspre-
chen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der
Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die
bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 11 von 17

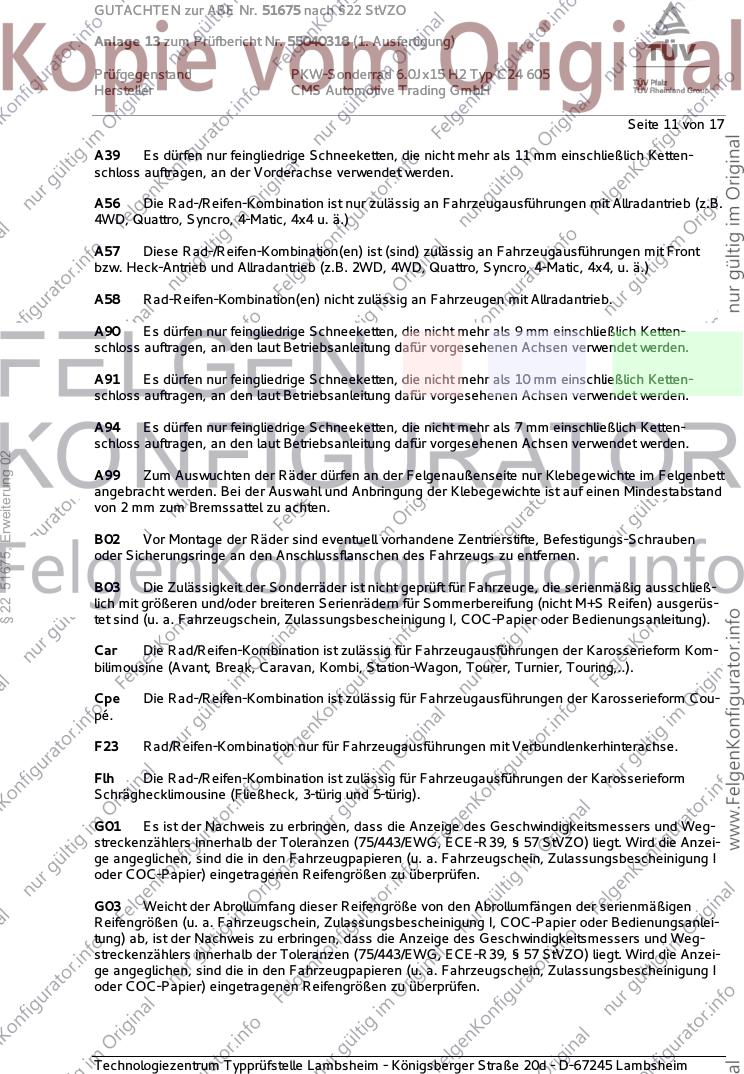

A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
§ 22 51675, Erweiterung 02
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 12 von 17
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
§ 22 51675, Erweiterung 02
ten Bereich abgedeckt sein.
K28 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 13 von 17

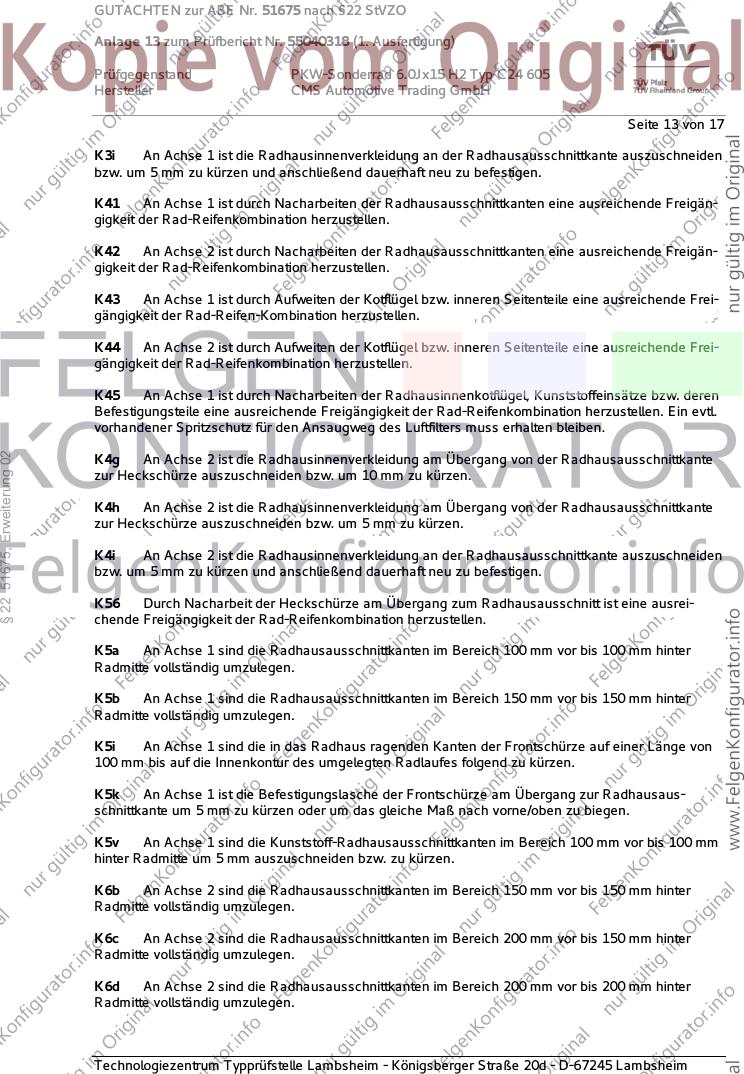

K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
§ 22 51675, Erweiterung 02
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 14 von 17
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
§ 22 51675, Erweiterung 02
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 10 mm auszustellen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).

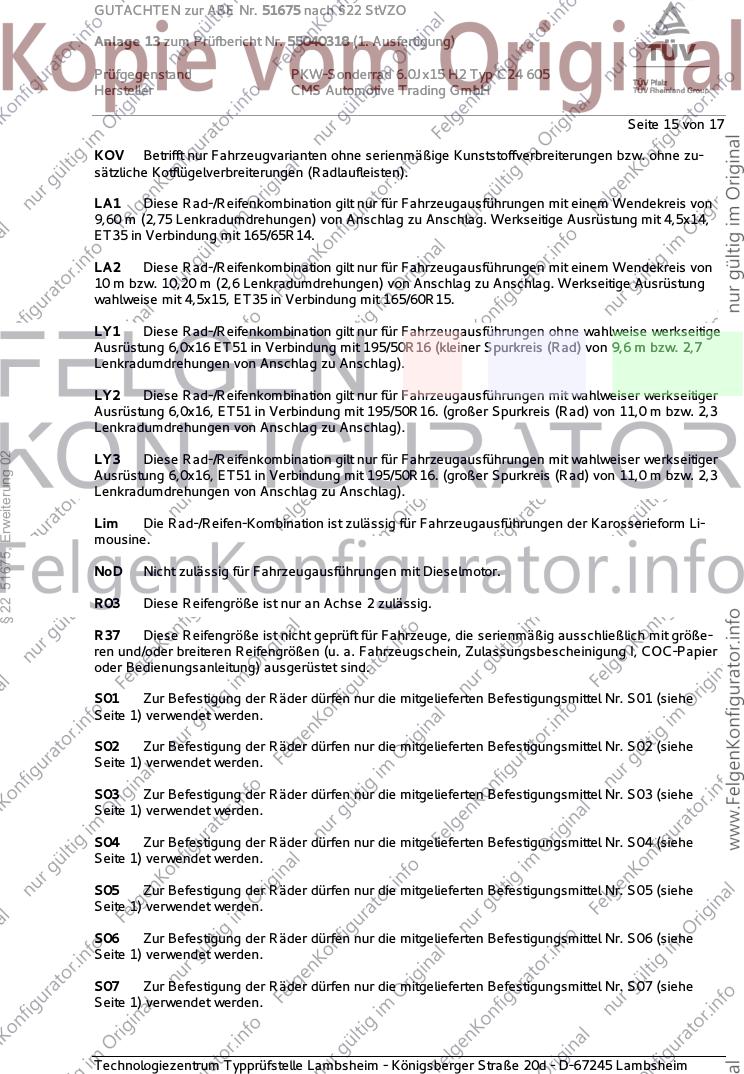

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 15 von 17
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LA1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,60 m (2,75 Lenkradumdrehungen) von Anschlag zu Anschlag. Werkseitige Ausrüstung mit 4,5x14,
ET35 in Verbindung mit 165/65R14.
LA2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10 m bzw. 10,20 m (2,6 Lenkradumdrehungen) von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 4,5x15, ET35 in Verbindung mit 165/60R15.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
§ 22 51675, Erweiterung 02
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 16 von 17
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievarian-
te.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 51675, Erweiterung 02
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Mini-
van (z.B. Verso, Gran, ...)

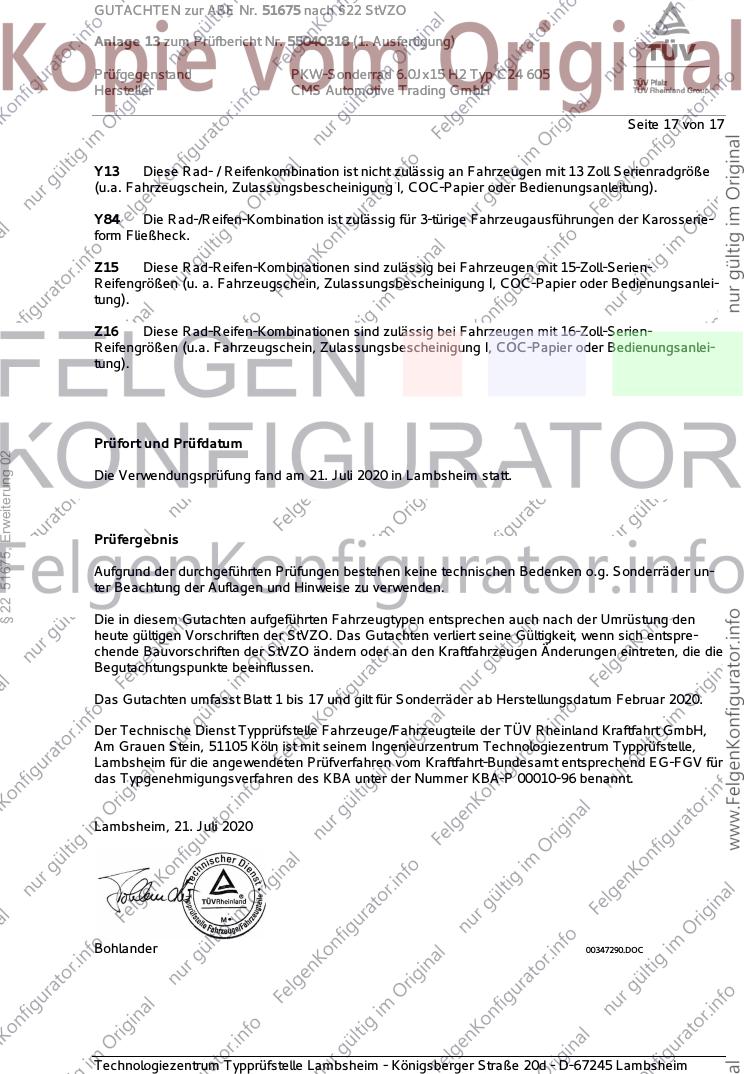

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51675 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55040318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.0Jx15 H2 Typ C24 605
Hersteller CMS Automotive Trading GmbH
Seite 17 von 17
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
§ 22 51675, Erweiterung 02
Die Verwendungsprüfung fand am 21. Juli 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Februar 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juli 2020
Bohlander 00347290.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
