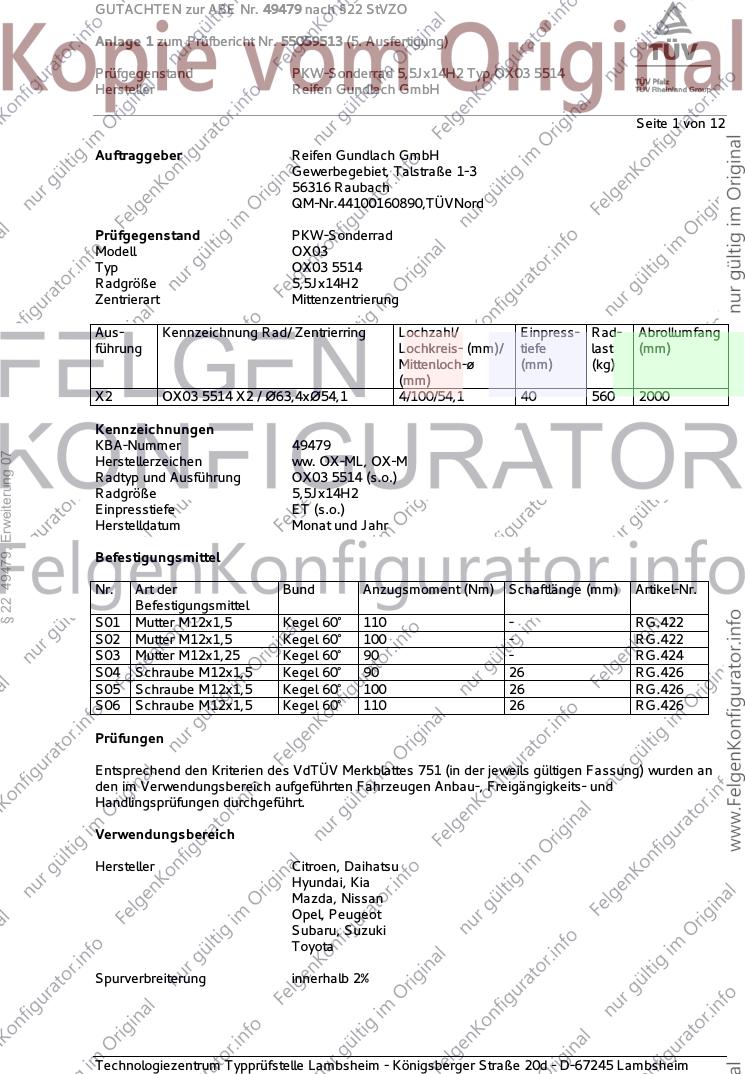

GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX03
Typ OX03 5514
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 OX03 5514 X2 / Ø63,4xØ54,1 4/100/54,1 40 560 2000
Kennzeichnungen
KBA-Nummer 49479
§ 22 49479, Erweiterung 07
Herstellerzeichen ww. OX-ML, OX-M
Radtyp und Ausführung OX03 5514 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - RG.422
S02 Mutter M12x1,5 Kegel 60° 100 - RG.422
S03 Mutter M12x1,25 Kegel 60° 90 - RG.424
S04 Schraube M12x1,5 Kegel 60° 90 26 RG.426
S05 Schraube M12x1,5 Kegel 60° 100 26 RG.426
S06 Schraube M12x1,5 Kegel 60° 110 26 RG.426
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Daihatsu
Hyundai, Kia
Mazda, Nissan
Opel, Peugeot
Subaru, Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

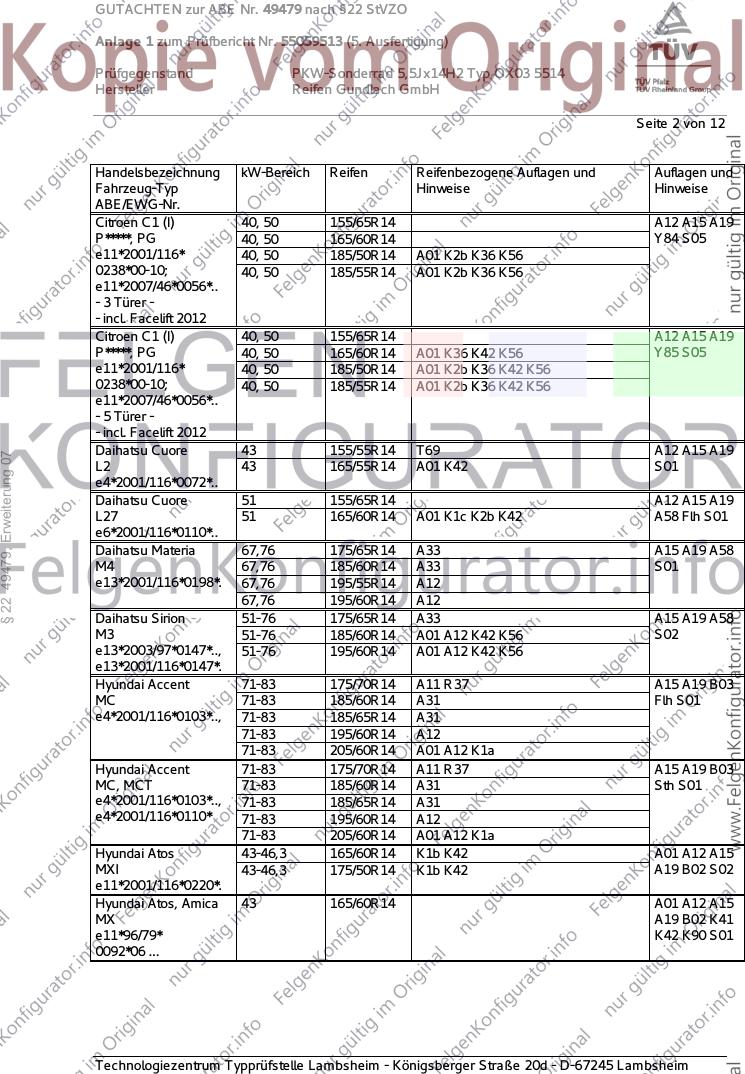

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 (I) 40, 50 155/65R14 A12 A15 A19
P*****, PG 40, 50 165/60R14 Y84 S05
e11*2001/116* 40, 50 185/50R14 A01 K2b K36 K56
0238*00-10; 40, 50 185/55R14 A01 K2b K36 K56
e11*2007/46*0056*..
- 3 Türer -
- incl. Facelift 2012
Citroen C1 (I) 40, 50 155/65R14 A12 A15 A19
P*****, PG 40, 50 165/60R14 A01 K36 K42 K56 Y85 S05
e11*2001/116* 40, 50 185/50R14 A01 K2b K36 K42 K56
0238*00-10; 40, 50 185/55R14 A01 K2b K36 K42 K56
e11*2007/46*0056*..
- 5 Türer -
- incl. Facelift 2012
Daihatsu Cuore 43 155/55R14 T69 A12 A15 A19
§ 22 49479, Erweiterung 07
L2 43 165/55R14 A01 K42 S01
e4*2001/116*0072*..
Daihatsu Cuore 51 155/65R14 A12 A15 A19
L27 51 165/60R14 A01 K1c K2b K42 A58 Flh S01
e6*2001/116*0110*..
Daihatsu Materia 67,76 175/65R14 A33 A15 A19 A58
M4 67,76 185/60R14 A33 S01
e13*2001/116*0198*. 67,76 195/55R14 A12
67,76 195/60R14 A12
Daihatsu Sirion 51-76 175/65R14 A33 A15 A19 A58
M3 51-76 185/60R14 A01 A12 K42 K56 S02
e13*2003/97*0147*.., 51-76 195/60R14 A01 A12 K42 K56
e13*2001/116*0147*.
Hyundai Accent 71-83 175/70R14 A11 R37 A15 A19 B03
MC 71-83 185/60R14 A31 Flh S01
e4*2001/116*0103*.., 71-83 185/65R14 A31
71-83 195/60R14 A12
71-83 205/60R14 A01 A12 K1a
Hyundai Accent 71-83 175/70R14 A11 R37 A15 A19 B03
MC, MCT 71-83 185/60R14 A31 Sth S01
e4*2001/116*0103*.., 71-83 185/65R14 A31
e4*2001/116*0110* 71-83 195/60R14 A12
71-83 205/60R14 A01 A12 K1a
Hyundai Atos 43-46,3 165/60R14 K1b K42 A01 A12 A15
MXI 43-46,3 175/50R14 K1b K42 A19 B02 S02
e11*2001/116*0220*.
Hyundai Atos, Amica 43 165/60R14 A01 A12 A15
MX A19 B02 K41
e11*96/79* K42 K90 S01
0092*06 ...
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

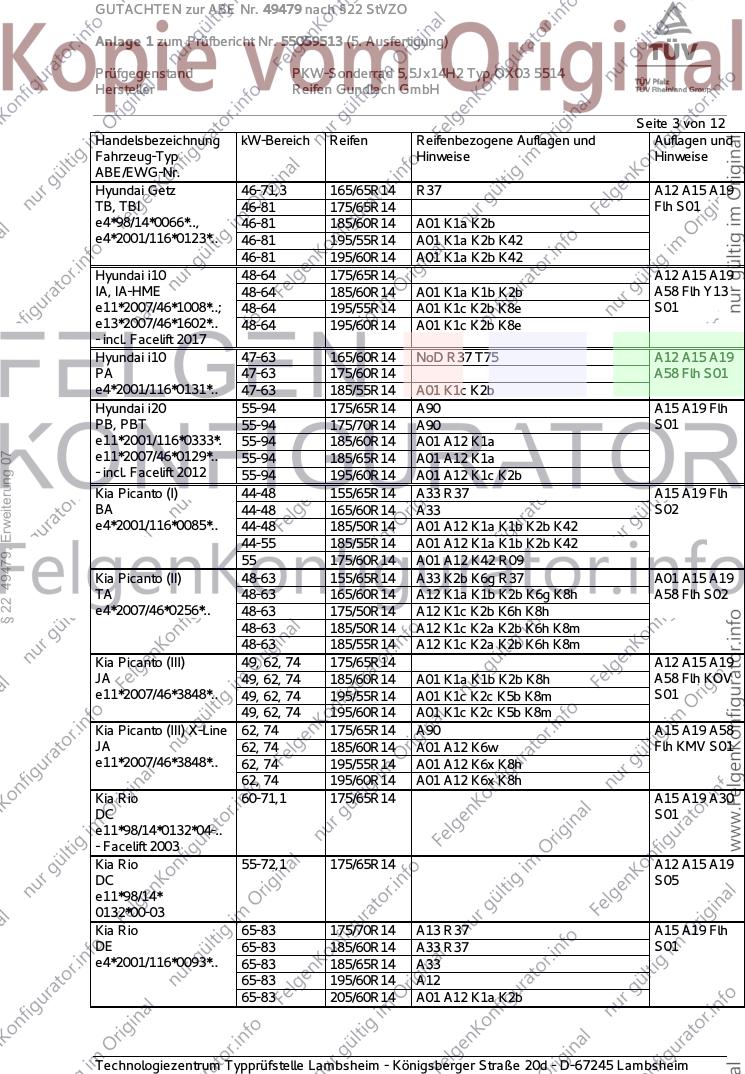

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Getz 46-71,3 165/65R14 R37 A12 A15 A19
TB, TBI 46-81 175/65R14 Flh S01
e4*98/14*0066*.., 46-81 185/60R14 A01 K1a K2b
e4*2001/116*0123*.. 46-81 195/55R14 A01 K1a K2b K42
46-81 195/60R14 A01 K1a K2b K42
Hyundai i10 48-64 175/65R14 A12 A15 A19
IA, IA-HME 48-64 185/60R14 A01 K1a K1b K2b A58 Flh Y13
e11*2007/46*1008*..; 48-64 195/55R14 A01 K1c K2b K8e S01
e13*2007/46*1602*.. 48-64 195/60R14 A01 K1c K2b K8e
- incl. Facelift 2017
Hyundai i10 47-63 165/60R14 NoD R37 T75 A12 A15 A19
PA 47-63 175/60R14 A58 Flh S01
e4*2001/116*0131*.. 47-63 185/55R14 A01 K1c K2b
Hyundai i20 55-94 175/65R14 A90 A15 A19 Flh
PB, PBT 55-94 175/70R14 A90 S01
e11*2001/116*0333*. 55-94 185/60R14 A01 A12 K1a
§ 22 49479, Erweiterung 07
e11*2007/46*0129*.. 55-94 185/65R14 A01 A12 K1a
- incl. Facelift 2012 55-94 195/60R14 A01 A12 K1c K2b
Kia Picanto (I) 44-48 155/65R14 A33 R37 A15 A19 Flh
BA 44-48 165/60R14 A33 S02
e4*2001/116*0085*.. 44-48 185/50R14 A01 A12 K1a K1b K2b K42
44-55 185/55R14 A01 A12 K1a K1b K2b K42
55 175/60R14 A01 A12 K42 R09
Kia Picanto (II) 48-63 155/65R14 A33 K2b K6g R37 A01 A15 A19
TA 48-63 165/60R14 A12 K1a K1b K2b K6g K8h A58 Flh S02
e4*2007/46*0256*.. 48-63 175/50R14 A12 K1c K2b K6h K8h
48-63 185/50R14 A12 K1c K2a K2b K6h K8m
48-63 185/55R14 A12 K1c K2a K2b K6h K8m
Kia Picanto (III) 49, 62, 74 175/65R14 A12 A15 A19
JA 49, 62, 74 185/60R14 A01 K1a K1b K2b K8h A58 Flh KOV
e11*2007/46*3848*.. 49, 62, 74 195/55R14 A01 K1c K2c K5b K8m S01
49, 62, 74 195/60R14 A01 K1c K2c K5b K8m
Kia Picanto (III) X-Line 62, 74 175/65R14 A90 A15 A19 A58
JA 62, 74 185/60R14 A01 A12 K6w Flh KMV S01
e11*2007/46*3848*.. 62, 74 195/55R14 A01 A12 K6x K8h
62, 74 195/60R14 A01 A12 K6x K8h
Kia Rio 60-71,1 175/65R14 A15 A19 A30
DC S01
e11*98/14*0132*04-..
- Facelift 2003
Kia Rio 55-72,1 175/65R14 A12 A15 A19
DC S05
e11*98/14*
0132*00-03
Kia Rio 65-83 175/70R14 A13 R37 A15 A19 Flh
DE 65-83 185/60R14 A33 R37 S01
e4*2001/116*0093*.. 65-83 185/65R14 A33
65-83 195/60R14 A12
65-83 205/60R14 A01 A12 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

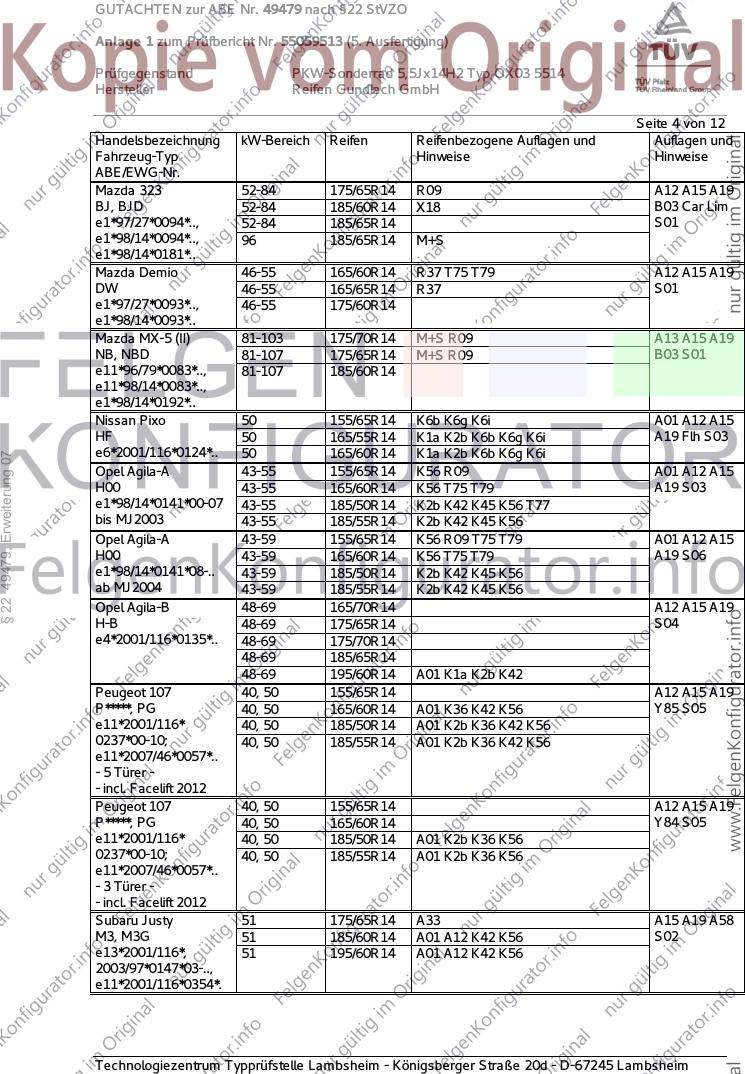

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 52-84 175/65R14 R09 A12 A15 A19
BJ, BJD 52-84 185/60R14 X18 B03 Car Lim
e1*97/27*0094*.., 52-84 185/65R14 S01
e1*98/14*0094*.., 96 185/65R14 M+S
e1*98/14*0181*..
Mazda Demio 46-55 165/60R14 R37 T75 T79 A12 A15 A19
DW 46-55 165/65R14 R37 S01
e1*97/27*0093*.., 46-55 175/60R14
e1*98/14*0093*..
Mazda MX-5 (II) 81-103 175/70R14 M+S R09 A13 A15 A19
NB, NBD 81-107 175/65R14 M+S R09 B03 S01
e11*96/79*0083*.., 81-107 185/60R14
e11*98/14*0083*..,
e1*98/14*0192*..
Nissan Pixo 50 155/65R14 K6b K6g K6i A01 A12 A15
HF 50 165/55R14 K1a K2b K6b K6g K6i A19 Flh S03
e6*2001/116*0124*.. 50 165/60R14 K1a K2b K6b K6g K6i
§ 22 49479, Erweiterung 07
Opel Agila-A 43-55 155/65R14 K56 R09 A01 A12 A15
H00 43-55 165/60R14 K56 T75 T79 A19 S03
e1*98/14*0141*00-07 43-55 185/50R14 K2b K42 K45 K56 T77
bis MJ2003 43-55 185/55R14 K2b K42 K45 K56
Opel Agila-A 43-59 155/65R14 K56 R09 T75 T79 A01 A12 A15
H00 43-59 165/60R14 K56 T75 T79 A19 S06
e1*98/14*0141*08-.. 43-59 185/50R14 K2b K42 K45 K56
ab MJ2004 43-59 185/55R14 K2b K42 K45 K56
Opel Agila-B 48-69 165/70R14 A12 A15 A19
H-B 48-69 175/65R14 S04
e4*2001/116*0135*.. 48-69 175/70R14
48-69 185/65R14
48-69 195/60R14 A01 K1a K2b K42
Peugeot 107 40, 50 155/65R14 A12 A15 A19
P*****, PG 40, 50 165/60R14 A01 K36 K42 K56 Y85 S05
e11*2001/116* 40, 50 185/50R14 A01 K2b K36 K42 K56
0237*00-10; 40, 50 185/55R14 A01 K2b K36 K42 K56
e11*2007/46*0057*..
- 5 Türer -
- incl. Facelift 2012
Peugeot 107 40, 50 155/65R14 A12 A15 A19
P*****, PG 40, 50 165/60R14 Y84 S05
e11*2001/116* 40, 50 185/50R14 A01 K2b K36 K56
0237*00-10; 40, 50 185/55R14 A01 K2b K36 K56
e11*2007/46*0057*..
- 3 Türer -
- incl. Facelift 2012
Subaru Justy 51 175/65R14 A33 A15 A19 A58
M3, M3G 51 185/60R14 A01 A12 K42 K56 S02
e13*2001/116*, 51 195/60R14 A01 A12 K42 K56
2003/97*0147*03-..,
e11*2001/116*0354*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

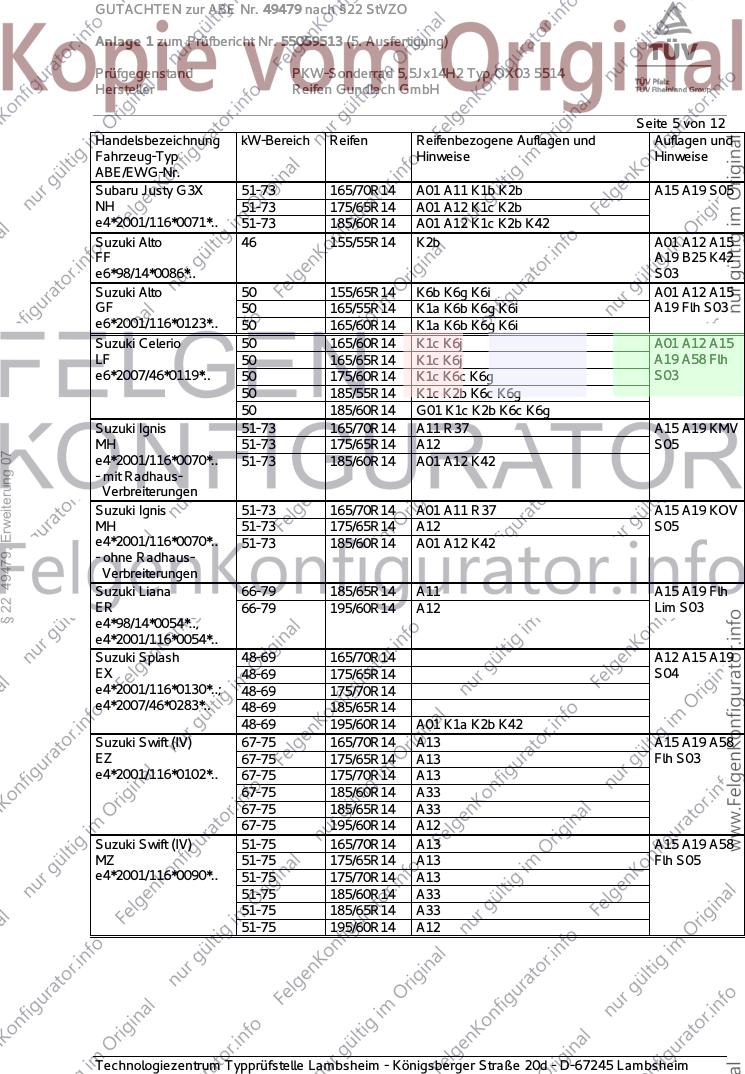

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Justy G3X 51-73 165/70R14 A01 A11 K1b K2b A15 A19 S05
NH 51-73 175/65R14 A01 A12 K1c K2b
e4*2001/116*0071*.. 51-73 185/60R14 A01 A12 K1c K2b K42
Suzuki Alto 46 155/55R14 K2b A01 A12 A15
FF A19 B25 K42
e6*98/14*0086*.. S03
Suzuki Alto 50 155/65R14 K6b K6g K6i A01 A12 A15
GF 50 165/55R14 K1a K6b K6g K6i A19 Flh S03
e6*2001/116*0123*.. 50 165/60R14 K1a K6b K6g K6i
Suzuki Celerio 50 165/60R14 K1c K6j A01 A12 A15
LF 50 165/65R14 K1c K6j A19 A58 Flh
e6*2007/46*0119*.. 50 175/60R14 K1c K6c K6g S03
50 185/55R14 K1c K2b K6c K6g
50 185/60R14 G01 K1c K2b K6c K6g
Suzuki Ignis 51-73 165/70R14 A11 R37 A15 A19 KMV
MH 51-73 175/65R14 A12 S05
§ 22 49479, Erweiterung 07
e4*2001/116*0070*.. 51-73 185/60R14 A01 A12 K42
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 165/70R14 A01 A11 R37 A15 A19 KOV
MH 51-73 175/65R14 A12 S05
e4*2001/116*0070*.. 51-73 185/60R14 A01 A12 K42
- ohne Radhaus-
Verbreiterungen
Suzuki Liana 66-79 185/65R14 A11 A15 A19 Flh
ER 66-79 195/60R14 A12 Lim S03
e4*98/14*0054*..,
e4*2001/116*0054*..
Suzuki Splash 48-69 165/70R14 A12 A15 A19
EX 48-69 175/65R14 S04
e4*2001/116*0130*..; 48-69 175/70R14
e4*2007/46*0283*.. 48-69 185/65R14
48-69 195/60R14 A01 K1a K2b K42
Suzuki Swift (IV) 67-75 165/70R14 A13 A15 A19 A58
EZ 67-75 175/65R14 A13 Flh S03
e4*2001/116*0102*.. 67-75 175/70R14 A13
67-75 185/60R14 A33
67-75 185/65R14 A33
67-75 195/60R14 A12
Suzuki Swift (IV) 51-75 165/70R14 A13 A15 A19 A58
MZ 51-75 175/65R14 A13 Flh S05
e4*2001/116*0090*.. 51-75 175/70R14 A13
51-75 185/60R14 A33
51-75 185/65R14 A33
51-75 195/60R14 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

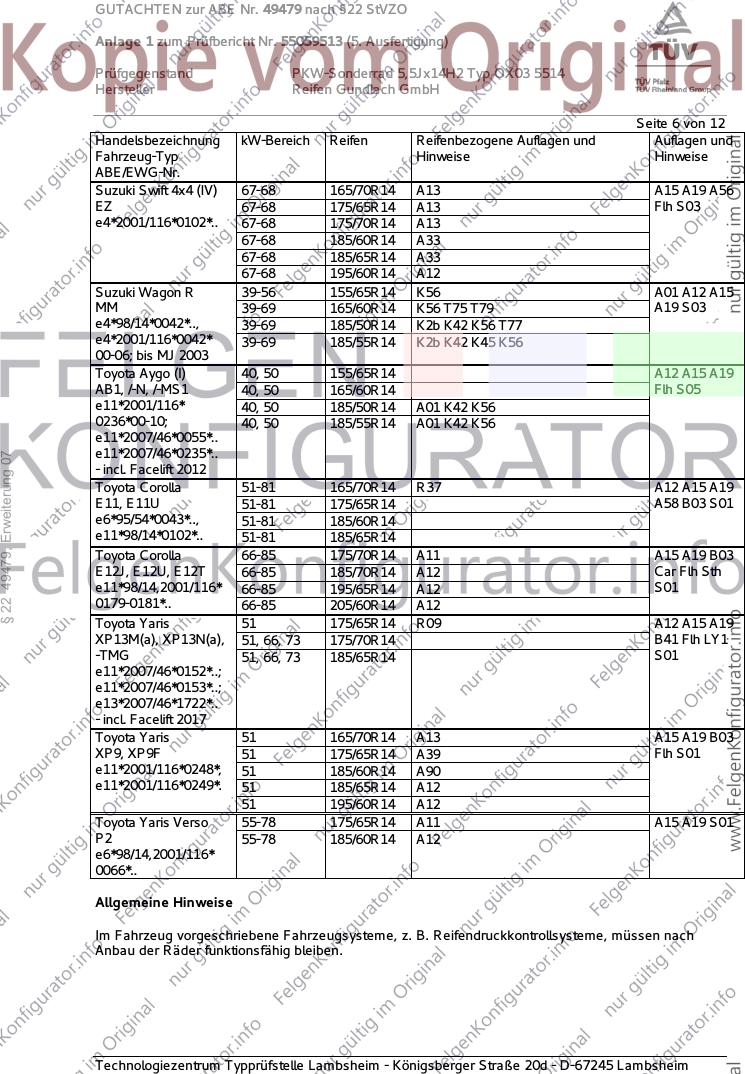

Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 4x4 (IV) 67-68 165/70R14 A13 A15 A19 A56
EZ 67-68 175/65R14 A13 Flh S03
e4*2001/116*0102*.. 67-68 175/70R14 A13
67-68 185/60R14 A33
67-68 185/65R14 A33
67-68 195/60R14 A12
Suzuki Wagon R 39-56 155/65R14 K56 A01 A12 A15
MM 39-69 165/60R14 K56 T75 T79 A19 S03
e4*98/14*0042*.., 39-69 185/50R14 K2b K42 K56 T77
e4*2001/116*0042* 39-69 185/55R14 K2b K42 K45 K56
00-06; bis MJ 2003
Toyota Aygo (I) 40, 50 155/65R14 A12 A15 A19
AB1, /-N, /-MS1 40, 50 165/60R14 Flh S05
e11*2001/116* 40, 50 185/50R14 A01 K42 K56
0236*00-10; 40, 50 185/55R14 A01 K42 K56
e11*2007/46*0055*..
e11*2007/46*0235*..
§ 22 49479, Erweiterung 07
- incl. Facelift 2012
Toyota Corolla 51-81 165/70R14 R37 A12 A15 A19
E11, E11U 51-81 175/65R14 A58 B03 S01
e6*95/54*0043*.., 51-81 185/60R14
e11*98/14*0102*.. 51-81 185/65R14
Toyota Corolla 66-85 175/70R14 A11 A15 A19 B03
E12J, E12U, E12T 66-85 185/70R14 A12 Car Flh Sth
e11*98/14,2001/116* 66-85 195/65R14 A12 S01
0179-0181*.. 66-85 205/60R14 A12
Toyota Yaris 51 175/65R14 R09 A12 A15 A19
XP13M(a), XP13N(a), 51, 66, 73 175/70R14 B41 Flh LY1
-TMG 51, 66, 73 185/65R14 S01
e11*2007/46*0152*..;
e11*2007/46*0153*..;
e13*2007/46*1722*..
- incl. Facelift 2017
Toyota Yaris 51 165/70R14 A13 A15 A19 B03
XP9, XP9F 51 175/65R14 A39 Flh S01
e11*2001/116*0248*, 51 185/60R14 A90
e11*2001/116*0249*. 51 185/65R14 A12
51 195/60R14 A12
Toyota Yaris Verso 55-78 175/65R14 A11 A15 A19 S01
P2 55-78 185/60R14 A12
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

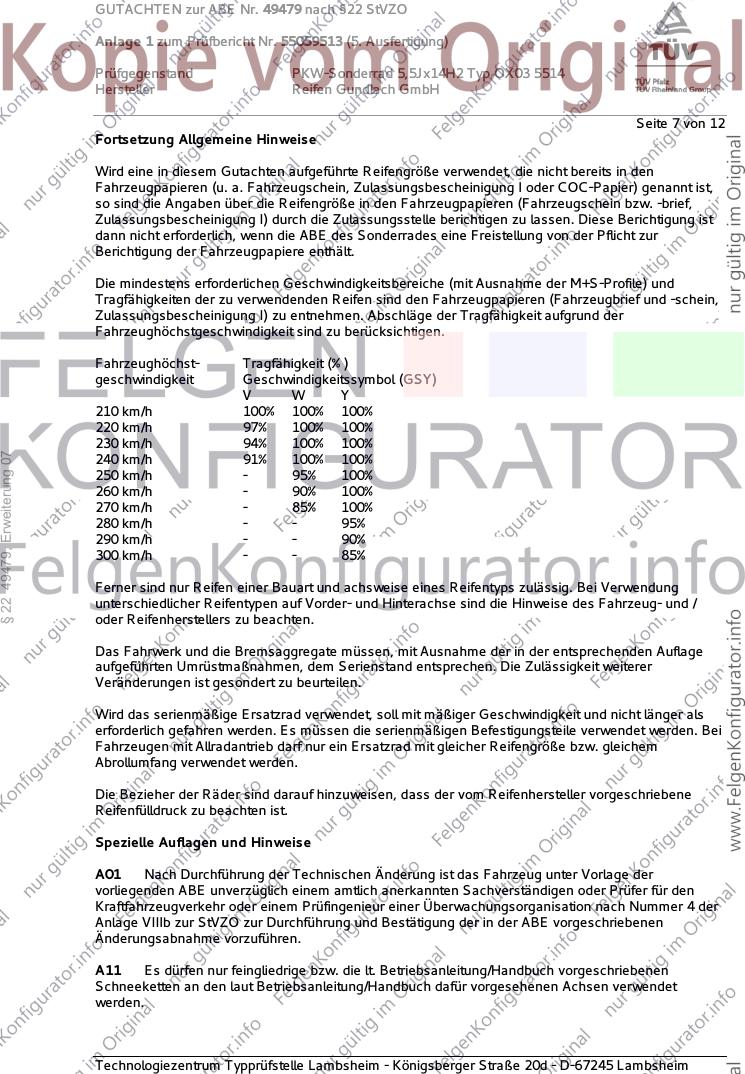

Seite 7 von 12
Fortsetzung Allgemeine Hinweise
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
§ 22 49479, Erweiterung 07
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

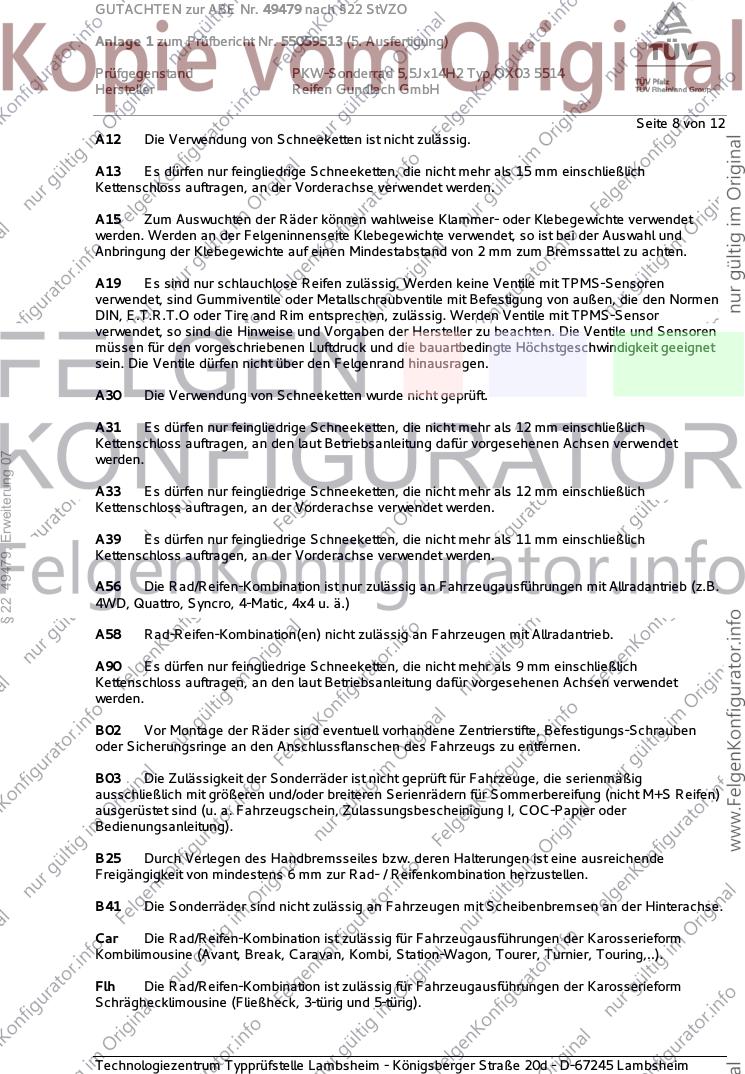

Seite 8 von 12
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
§ 22 49479, Erweiterung 07
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B41 Die Sonderräder sind nicht zulässig an Fahrzeugen mit Scheibenbremsen an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

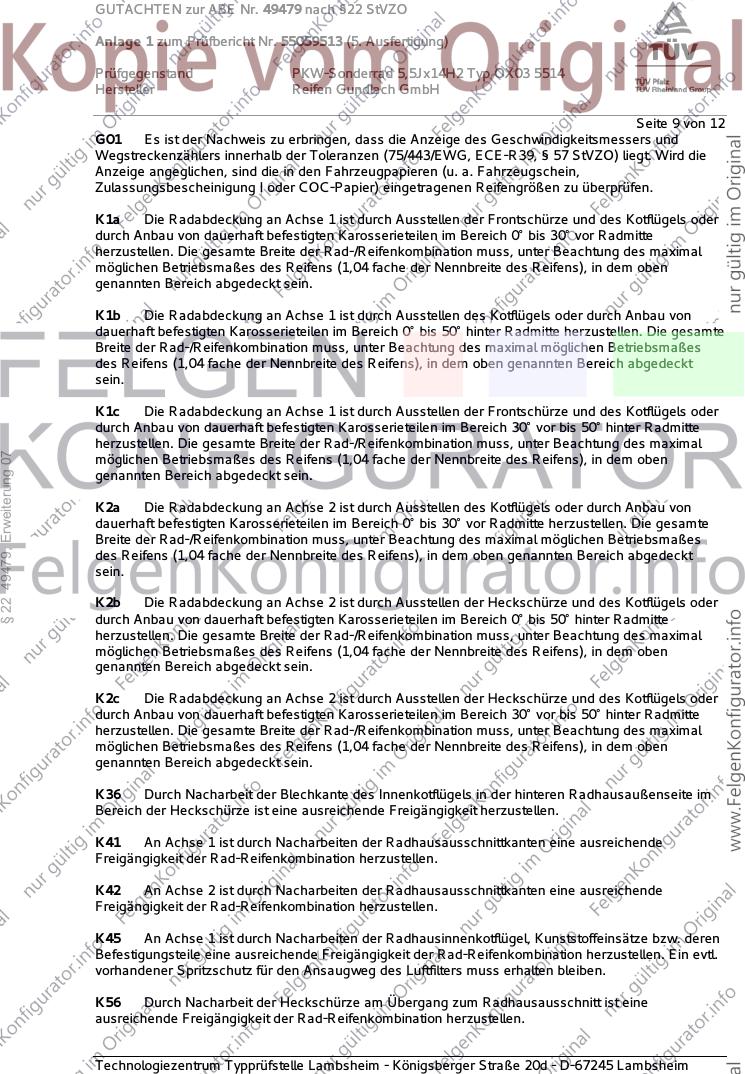

Seite 9 von 12
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§ 22 49479, Erweiterung 07
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

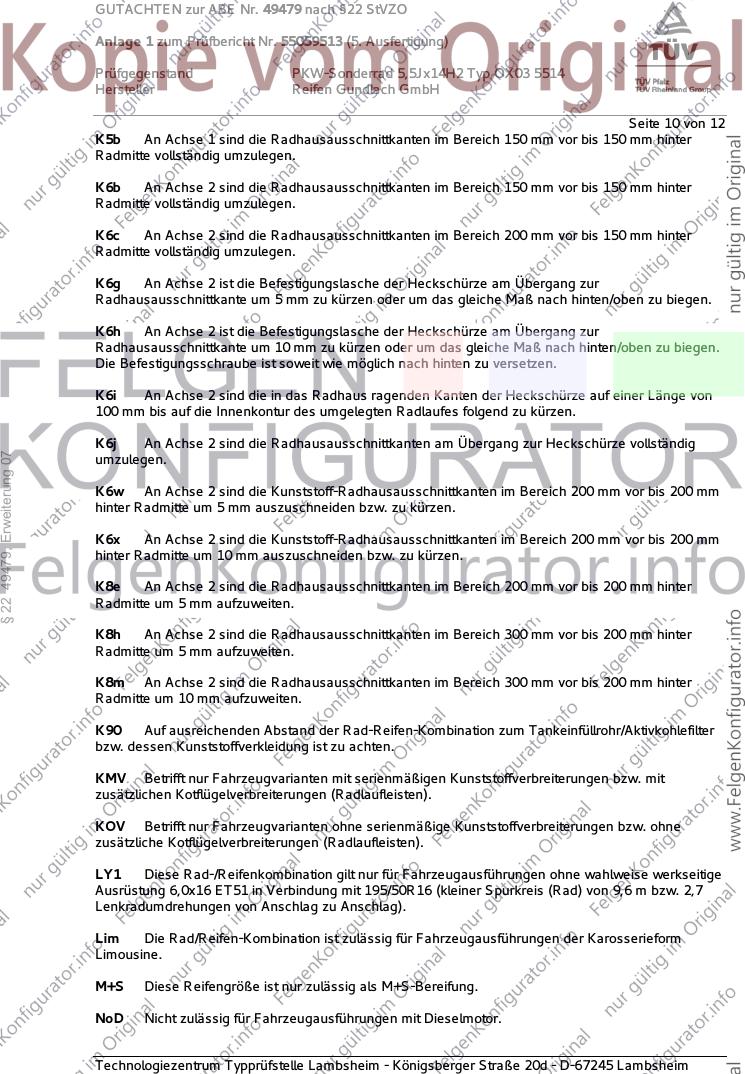

Seite 10 von 12
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
§ 22 49479, Erweiterung 07
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

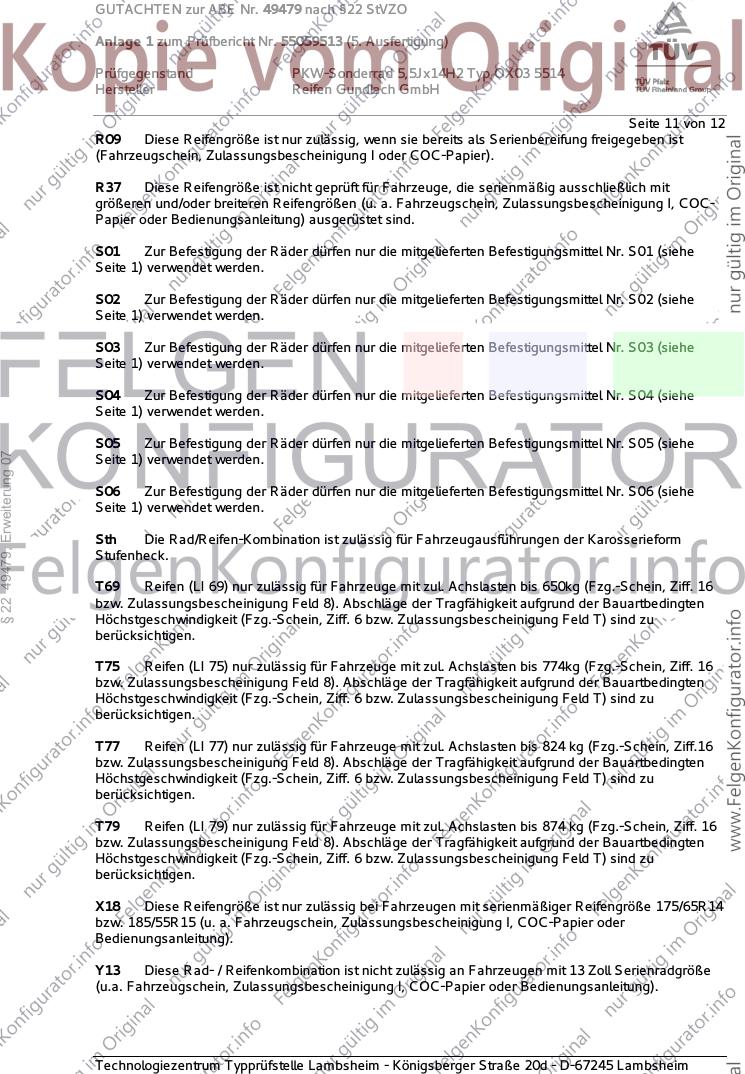

Seite 11 von 12
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
§ 22 49479, Erweiterung 07
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T69 Reifen (LI 69) nur zulässig für Fahrzeuge mit zul. Achslasten bis 650kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
X18 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R14
bzw. 185/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55059513 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

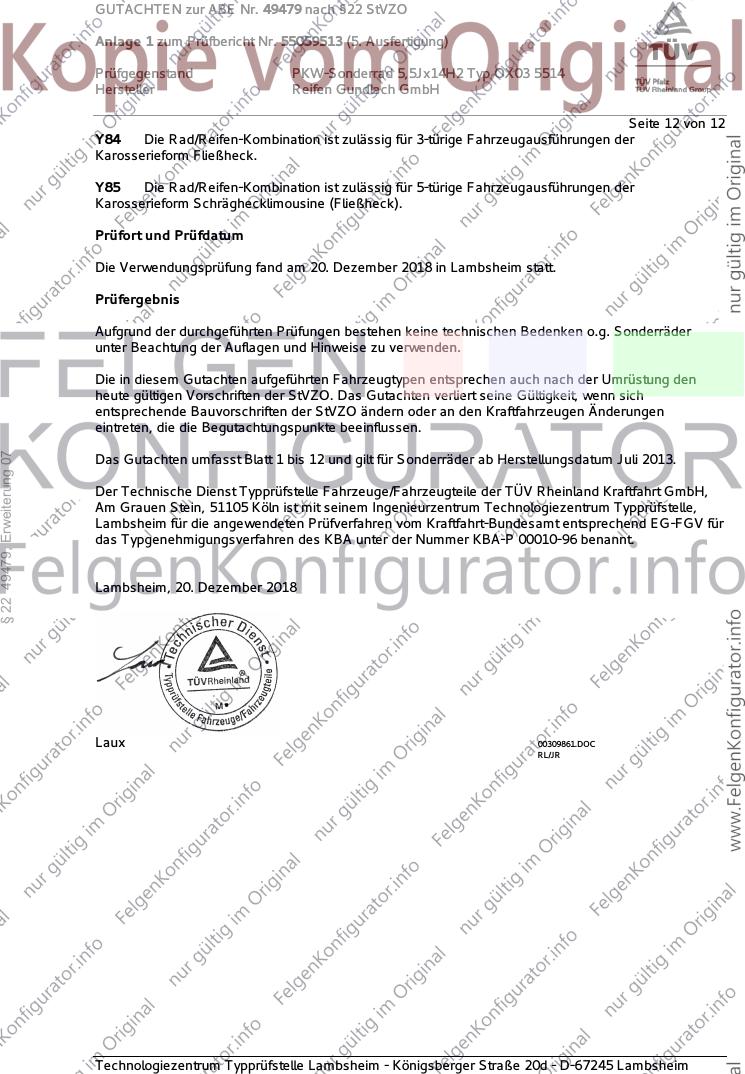

Seite 12 von 12
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. Dezember 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
§ 22 49479, Erweiterung 07
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juli 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Dezember 2018
Laux 00309861.DOC
RL/JR
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
