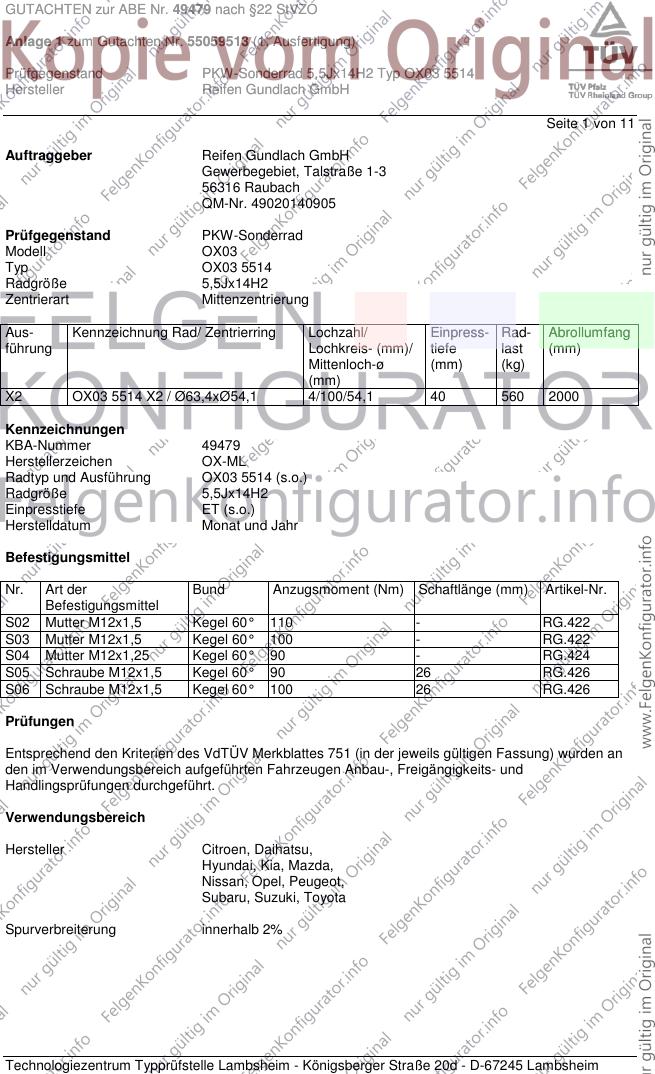

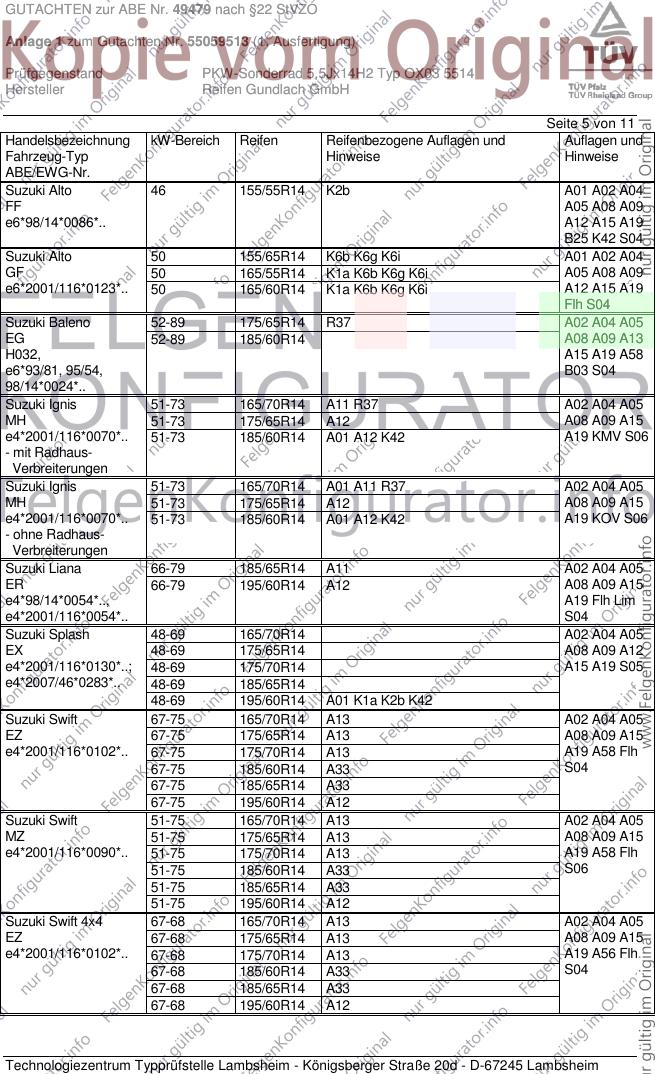

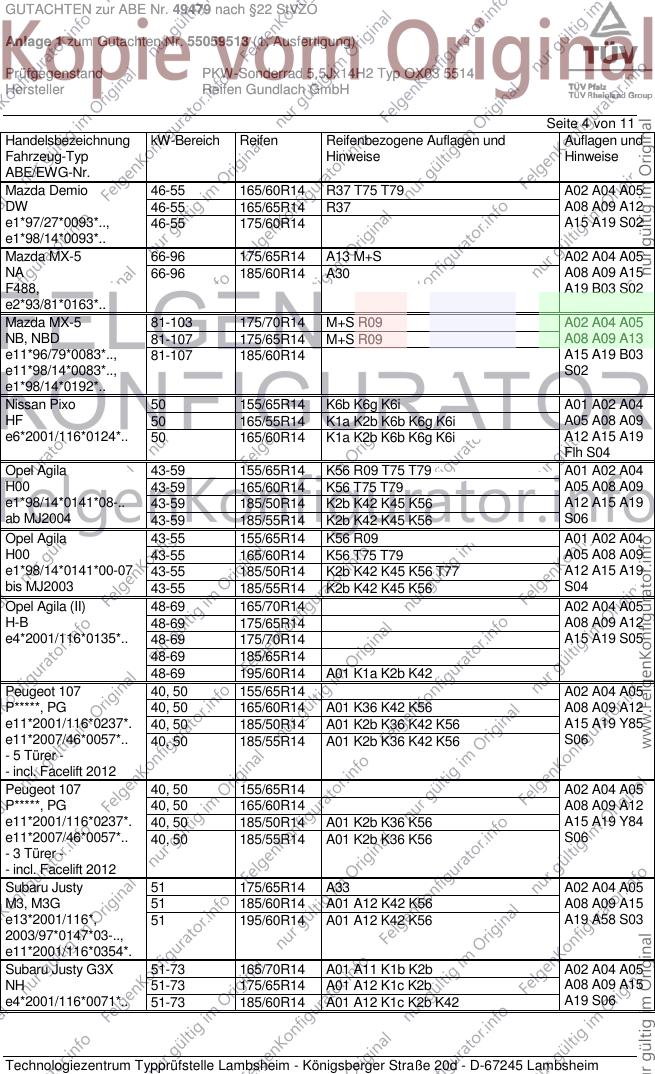

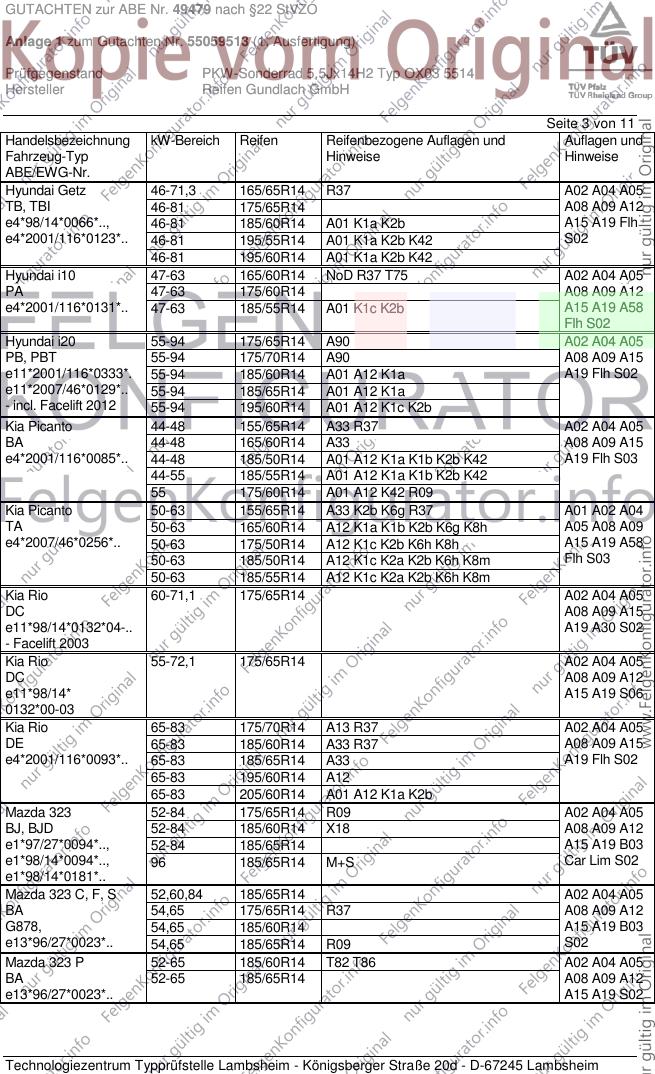

GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell OX03
Typ OX03 5514
Radgröße 5,5Jx14H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 OX03 5514 X2 / Ø63,4xØ54,1 4/100/54,1 40 560 2000
Kennzeichnungen
KBA-Nummer 49479
Herstellerzeichen OX-ML
Radtyp und Ausführung OX03 5514 (s.o.)
Radgröße 5,5Jx14H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - RG.422
S03 Mutter M12x1,5 Kegel 60° 100 - RG.422
S04 Mutter M12x1,25 Kegel 60° 90 - RG.424
S05 Schraube M12x1,5 Kegel 60° 90 26 RG.426
S06 Schraube M12x1,5 Kegel 60° 100 26 RG.426
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Daihatsu,
Hyundai, Kia, Mazda,
Nissan, Opel, Peugeot,
Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 40, 50 155/65R14 A02 A04 A05
P*****, PG 40, 50 165/60R14 A08 A09 A12
e11*2001/116*0238*. 40, 50 185/50R14 A01 K2b K36 K56 A15 A19 Y84
e11*2007/46*0056*.. 40, 50 185/55R14 A01 K2b K36 K56 S06
- 3 Türer -
- incl. Facelift 2012
Citroen C1 40, 50 155/65R14 A02 A04 A05
P*****, PG 40, 50 165/60R14 A01 K36 K42 K56 A08 A09 A12
e11*2001/116*0238*. 40, 50 185/50R14 A01 K2b K36 K42 K56 A15 A19 Y85
e11*2007/46*0056*.. 40, 50 185/55R14 A01 K2b K36 K42 K56 S06
- 5 Türer -
- incl. Facelift 2012
Daihatsu Cuore 43 155/55R14 T69 A02 A04 A05
L2 43 165/55R14 A01 K42 A08 A09 A12
e4*2001/116*0072*.. A15 A19 S02
Daihatsu Cuore 51 155/65R14 A02 A04 A05
L27 51 165/60R14 A01 K1c K2b K42 A08 A09 A12
e6*2001/116*0110*.. A15 A19 A58
Flh S02
Daihatsu Materia 67,76 175/65R14 A33 A02 A04 A05
M4 67,76 185/60R14 A33 A08 A09 A15
e13*2001/116*0198*. 67,76 195/55R14 A12 A19 A58 S02
67,76 195/60R14 A12
Daihatsu Sirion 51-76 175/65R14 A33 A02 A04 A05
M3 51-76 185/60R14 A01 A12 K42 K56 A08 A09 A15
e13*2003/97*0147*.., 51-76 195/60R14 A01 A12 K42 K56 A19 A58 S03
e13*2001/116*0147*.
Hyundai Accent 71-83 175/70R14 A11 R37 A02 A04 A05
MC 71-83 185/60R14 A31 A08 A09 A15
e4*2001/116*0103*.., 71-83 185/65R14 A31 A19 B03 Flh
71-83 195/60R14 A12 S02
71-83 205/60R14 A01 A12 K1a
Hyundai Accent 71-83 175/70R14 A11 R37 A02 A04 A05
MC, MCT 71-83 185/60R14 A31 A08 A09 A15
e4*2001/116*0103*.., 71-83 185/65R14 A31 A19 B03 Sth
e4*2001/116*0110* 71-83 195/60R14 A12 S02
71-83 205/60R14 A01 A12 K1a
Hyundai Atos 43-46,3 165/60R14 K1b K42 A01 A02 A04
MXI 43-46,3 175/50R14 K1b K42 A05 A08 A09
e11*2001/116*0220*. A12 A15 A19
B02 S03
Hyundai Atos, Amica 43 165/60R14 A01 A02 A04
MX A05 A08 A09
e11*96/79* A12 A15 A19
0092*06 ... B02 K41 K42
K90 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Getz 46-71,3 165/65R14 R37 A02 A04 A05
TB, TBI 46-81 175/65R14 A08 A09 A12
e4*98/14*0066*.., 46-81 185/60R14 A01 K1a K2b A15 A19 Flh
e4*2001/116*0123*.. 46-81 195/55R14 A01 K1a K2b K42 S02
46-81 195/60R14 A01 K1a K2b K42
Hyundai i10 47-63 165/60R14 NoD R37 T75 A02 A04 A05
PA 47-63 175/60R14 A08 A09 A12
e4*2001/116*0131*.. 47-63 185/55R14 A01 K1c K2b A15 A19 A58
Flh S02
Hyundai i20 55-94 175/65R14 A90 A02 A04 A05
PB, PBT 55-94 175/70R14 A90 A08 A09 A15
e11*2001/116*0333*. 55-94 185/60R14 A01 A12 K1a A19 Flh S02
e11*2007/46*0129*.. 55-94 185/65R14 A01 A12 K1a
- incl. Facelift 2012 55-94 195/60R14 A01 A12 K1c K2b
Kia Picanto 44-48 155/65R14 A33 R37 A02 A04 A05
BA 44-48 165/60R14 A33 A08 A09 A15
e4*2001/116*0085*.. 44-48 185/50R14 A01 A12 K1a K1b K2b K42 A19 Flh S03
44-55 185/55R14 A01 A12 K1a K1b K2b K42
55 175/60R14 A01 A12 K42 R09
Kia Picanto 50-63 155/65R14 A33 K2b K6g R37 A01 A02 A04
TA 50-63 165/60R14 A12 K1a K1b K2b K6g K8h A05 A08 A09
e4*2007/46*0256*.. 50-63 175/50R14 A12 K1c K2b K6h K8h A15 A19 A58
50-63 185/50R14 A12 K1c K2a K2b K6h K8m Flh S03
50-63 185/55R14 A12 K1c K2a K2b K6h K8m
Kia Rio 60-71,1 175/65R14 A02 A04 A05
DC A08 A09 A15
e11*98/14*0132*04-.. A19 A30 S02
- Facelift 2003
Kia Rio 55-72,1 175/65R14 A02 A04 A05
DC A08 A09 A12
e11*98/14* A15 A19 S06
0132*00-03
Kia Rio 65-83 175/70R14 A13 R37 A02 A04 A05
DE 65-83 185/60R14 A33 R37 A08 A09 A15
e4*2001/116*0093*.. 65-83 185/65R14 A33 A19 Flh S02
65-83 195/60R14 A12
65-83 205/60R14 A01 A12 K1a K2b
Mazda 323 52-84 175/65R14 R09 A02 A04 A05
BJ, BJD 52-84 185/60R14 X18 A08 A09 A12
e1*97/27*0094*.., 52-84 185/65R14 A15 A19 B03
e1*98/14*0094*.., 96 185/65R14 M+S Car Lim S02
e1*98/14*0181*..
Mazda 323 C, F, S 52,60,84 185/65R14 A02 A04 A05
BA 54,65 175/65R14 R37 A08 A09 A12
G878, 54,65 185/60R14 A15 A19 B03
e13*96/27*0023*.. 54,65 185/65R14 R09 S02
Mazda 323 P 52-65 185/60R14 T82 T86 A02 A04 A05
BA 52-65 185/65R14 A08 A09 A12
e13*96/27*0023*.. A15 A19 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Demio 46-55 165/60R14 R37 T75 T79 A02 A04 A05
DW 46-55 165/65R14 R37 A08 A09 A12
e1*97/27*0093*.., 46-55 175/60R14 A15 A19 S02
e1*98/14*0093*..
Mazda MX-5 66-96 175/65R14 A13 M+S A02 A04 A05
NA 66-96 185/60R14 A30 A08 A09 A15
F488, A19 B03 S02
e2*93/81*0163*..
Mazda MX-5 81-103 175/70R14 M+S R09 A02 A04 A05
NB, NBD 81-107 175/65R14 M+S R09 A08 A09 A13
e11*96/79*0083*.., 81-107 185/60R14 A15 A19 B03
e11*98/14*0083*.., S02
e1*98/14*0192*..
Nissan Pixo 50 155/65R14 K6b K6g K6i A01 A02 A04
HF 50 165/55R14 K1a K2b K6b K6g K6i A05 A08 A09
e6*2001/116*0124*.. 50 165/60R14 K1a K2b K6b K6g K6i A12 A15 A19
Flh S04
Opel Agila 43-59 155/65R14 K56 R09 T75 T79 A01 A02 A04
H00 43-59 165/60R14 K56 T75 T79 A05 A08 A09
e1*98/14*0141*08-.. 43-59 185/50R14 K2b K42 K45 K56 A12 A15 A19
ab MJ2004 43-59 185/55R14 K2b K42 K45 K56 S06
Opel Agila 43-55 155/65R14 K56 R09 A01 A02 A04
H00 43-55 165/60R14 K56 T75 T79 A05 A08 A09
e1*98/14*0141*00-07 43-55 185/50R14 K2b K42 K45 K56 T77 A12 A15 A19
bis MJ2003 43-55 185/55R14 K2b K42 K45 K56 S04
Opel Agila (II) 48-69 165/70R14 A02 A04 A05
H-B 48-69 175/65R14 A08 A09 A12
e4*2001/116*0135*.. 48-69 175/70R14 A15 A19 S05
48-69 185/65R14
48-69 195/60R14 A01 K1a K2b K42
Peugeot 107 40, 50 155/65R14 A02 A04 A05
P*****, PG 40, 50 165/60R14 A01 K36 K42 K56 A08 A09 A12
e11*2001/116*0237*. 40, 50 185/50R14 A01 K2b K36 K42 K56 A15 A19 Y85
e11*2007/46*0057*.. 40, 50 185/55R14 A01 K2b K36 K42 K56 S06
- 5 Türer -
- incl. Facelift 2012
Peugeot 107 40, 50 155/65R14 A02 A04 A05
P*****, PG 40, 50 165/60R14 A08 A09 A12
e11*2001/116*0237*. 40, 50 185/50R14 A01 K2b K36 K56 A15 A19 Y84
e11*2007/46*0057*.. 40, 50 185/55R14 A01 K2b K36 K56 S06
- 3 Türer -
- incl. Facelift 2012
Subaru Justy 51 175/65R14 A33 A02 A04 A05
M3, M3G 51 185/60R14 A01 A12 K42 K56 A08 A09 A15
e13*2001/116*, 51 195/60R14 A01 A12 K42 K56 A19 A58 S03
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 165/70R14 A01 A11 K1b K2b A02 A04 A05
NH 51-73 175/65R14 A01 A12 K1c K2b A08 A09 A15
e4*2001/116*0071*.. 51-73 185/60R14 A01 A12 K1c K2b K42 A19 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Alto 46 155/55R14 K2b A01 A02 A04
FF A05 A08 A09
e6*98/14*0086*.. A12 A15 A19
B25 K42 S04
Suzuki Alto 50 155/65R14 K6b K6g K6i A01 A02 A04
GF 50 165/55R14 K1a K6b K6g K6i A05 A08 A09
e6*2001/116*0123*.. 50 165/60R14 K1a K6b K6g K6i A12 A15 A19
Flh S04
Suzuki Baleno 52-89 175/65R14 R37 A02 A04 A05
EG 52-89 185/60R14 A08 A09 A13
H032, A15 A19 A58
e6*93/81, 95/54, B03 S04
98/14*0024*..
Suzuki Ignis 51-73 165/70R14 A11 R37 A02 A04 A05
MH 51-73 175/65R14 A12 A08 A09 A15
e4*2001/116*0070*.. 51-73 185/60R14 A01 A12 K42 A19 KMV S06
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 165/70R14 A01 A11 R37 A02 A04 A05
MH 51-73 175/65R14 A12 A08 A09 A15
e4*2001/116*0070*.. 51-73 185/60R14 A01 A12 K42 A19 KOV S06
- ohne Radhaus-
Verbreiterungen
Suzuki Liana 66-79 185/65R14 A11 A02 A04 A05
ER 66-79 195/60R14 A12 A08 A09 A15
e4*98/14*0054*.., A19 Flh Lim
e4*2001/116*0054*.. S04
Suzuki Splash 48-69 165/70R14 A02 A04 A05
EX 48-69 175/65R14 A08 A09 A12
e4*2001/116*0130*..; 48-69 175/70R14 A15 A19 S05
e4*2007/46*0283*.. 48-69 185/65R14
48-69 195/60R14 A01 K1a K2b K42
Suzuki Swift 67-75 165/70R14 A13 A02 A04 A05
EZ 67-75 175/65R14 A13 A08 A09 A15
e4*2001/116*0102*.. 67-75 175/70R14 A13 A19 A58 Flh
67-75 185/60R14 A33 S04
67-75 185/65R14 A33
67-75 195/60R14 A12
Suzuki Swift 51-75 165/70R14 A13 A02 A04 A05
MZ 51-75 175/65R14 A13 A08 A09 A15
e4*2001/116*0090*.. 51-75 175/70R14 A13 A19 A58 Flh
51-75 185/60R14 A33 S06
51-75 185/65R14 A33
51-75 195/60R14 A12
Suzuki Swift 4x4 67-68 165/70R14 A13 A02 A04 A05
EZ 67-68 175/65R14 A13 A08 A09 A15
e4*2001/116*0102*.. 67-68 175/70R14 A13 A19 A56 Flh
67-68 185/60R14 A33 S04
67-68 185/65R14 A33
67-68 195/60R14 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Wagon R 39-56 155/65R14 K56 A01 A02 A04
MM 39-69 165/60R14 K56 T75 T79 A05 A08 A09
e4*98/14*0042*.., 39-69 185/50R14 K2b K42 K56 T77 A12 A15 A19
e4*2001/116*0042* 39-69 185/55R14 K2b K42 K45 K56 S04
00-06; bis MJ 2003
Toyota Aygo 40, 50 155/65R14 A02 A04 A05
AB1, /-N, /-MS1 40, 50 165/60R14 A08 A09 A12
e11*2001/116*0236*. 40, 50 185/50R14 A01 K42 K56 A15 A19 Flh
e11*2007/46*0055*..; 40, 50 185/55R14 A01 K42 K56 S06
e11*2007/46*0235*..
- incl. Facelift 2012
Toyota Corolla 53, 65 185/65R14 A01 G01 A02 A04 A05
E10 53-65 165/70R14 R09 T81 A08 A09 A12
G072, 53-65 185/60R14 T82 A15 A19 B03
e6*93/81*0005*.. 53-84 175/65R14 R09 T82 S02
55, 78-84 185/65R14
78-84 185/60R14 R09 T82
Toyota Corolla 51-81 165/70R14 R37 A02 A04 A05
E11, E11U 51-81 175/65R14 A08 A09 A12
e6*95/54*0043*.., 51-81 185/60R14 A15 A19 A58
e11*98/14*0102*.. 51-81 185/65R14 B03 S02
Toyota Corolla 66-85 175/70R14 A11 A02 A04 A05
E12J, E12U, E12T 66-85 185/70R14 A12 A08 A09 A15
e11*98/14,2001/116* 66-85 195/65R14 A12 A19 B03 Car
0179-0181*.. 66-85 205/60R14 A12 Flh Sth S02
66-85 205/65R14 A12
Toyota Yaris 51 175/65R14 R09 A02 A04 A05
XP13M(a), XP13N(a) 51, 66, 73 175/70R14 A08 A09 A12
e11*2007/46*0152*..; 51, 66, 73 185/65R14 A15 A19 B41
e11*2007/46*0153*.. Flh LY1 S02
Toyota Yaris 51 165/70R14 A13 A02 A04 A05
XP9, XP9F 51 175/65R14 A39 A08 A09 A15
e11*2001/116*0248*, 51 185/60R14 A90 A19 B03 Flh
e11*2001/116*0249*. 51 185/65R14 A12 S02
51 195/60R14 A12
Toyota Yaris Verso 55-78 175/65R14 A11 A02 A04 A05
P2 55-78 185/60R14 A12 A08 A09 A15
e6*98/14,2001/116* A19 S02
0066*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

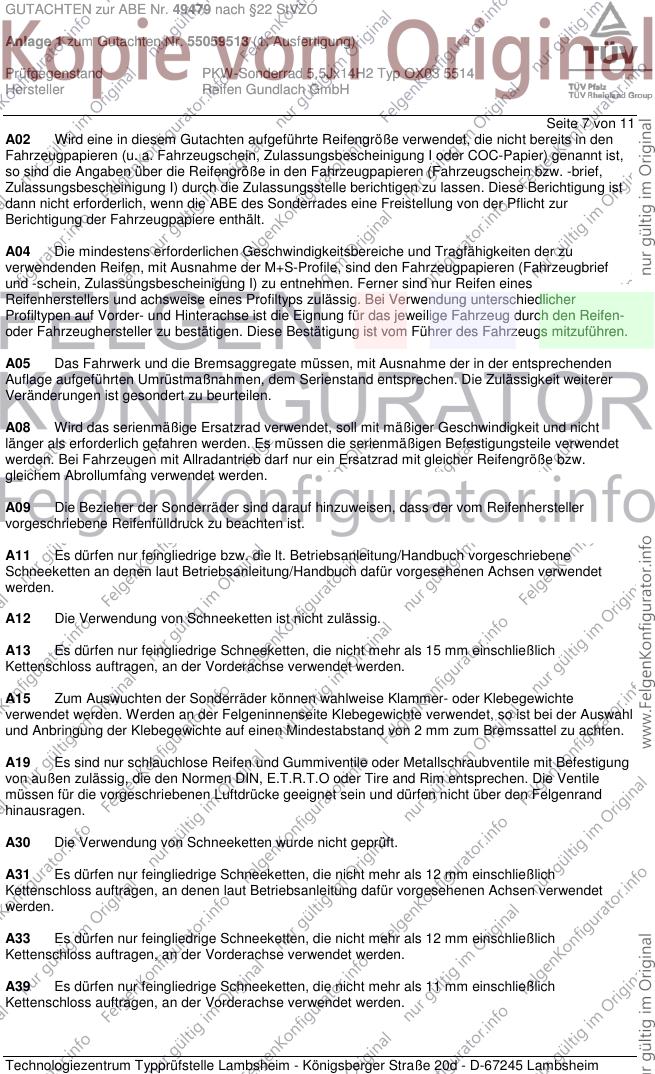

Seite 7 von 11
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

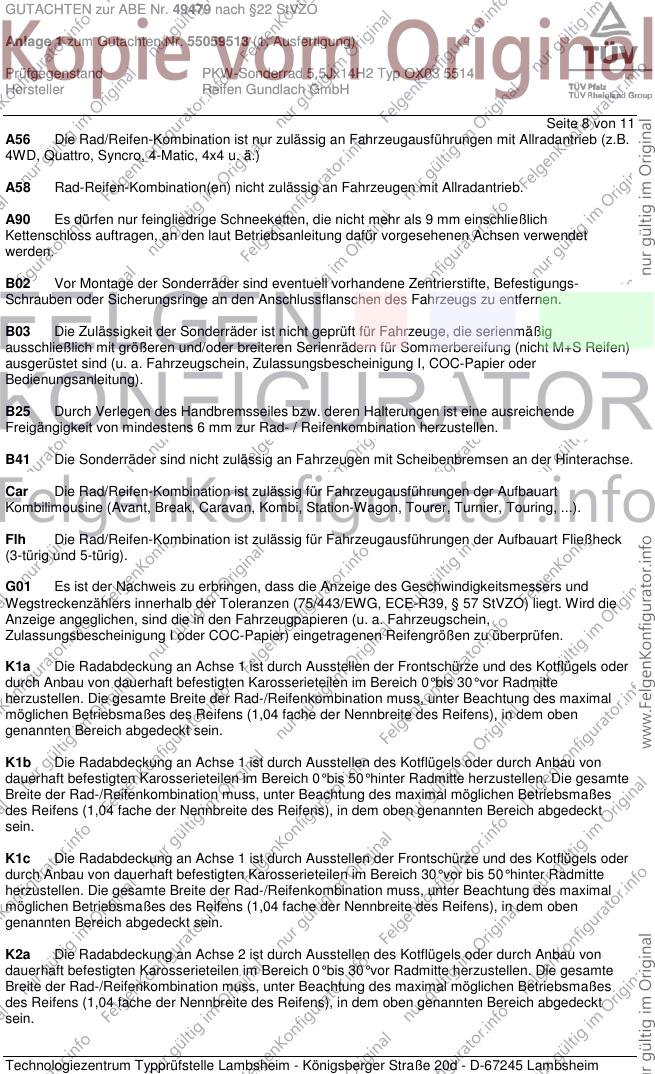

Seite 8 von 11
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
B41 Die Sonderräder sind nicht zulässig an Fahrzeugen mit Scheibenbremsen an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

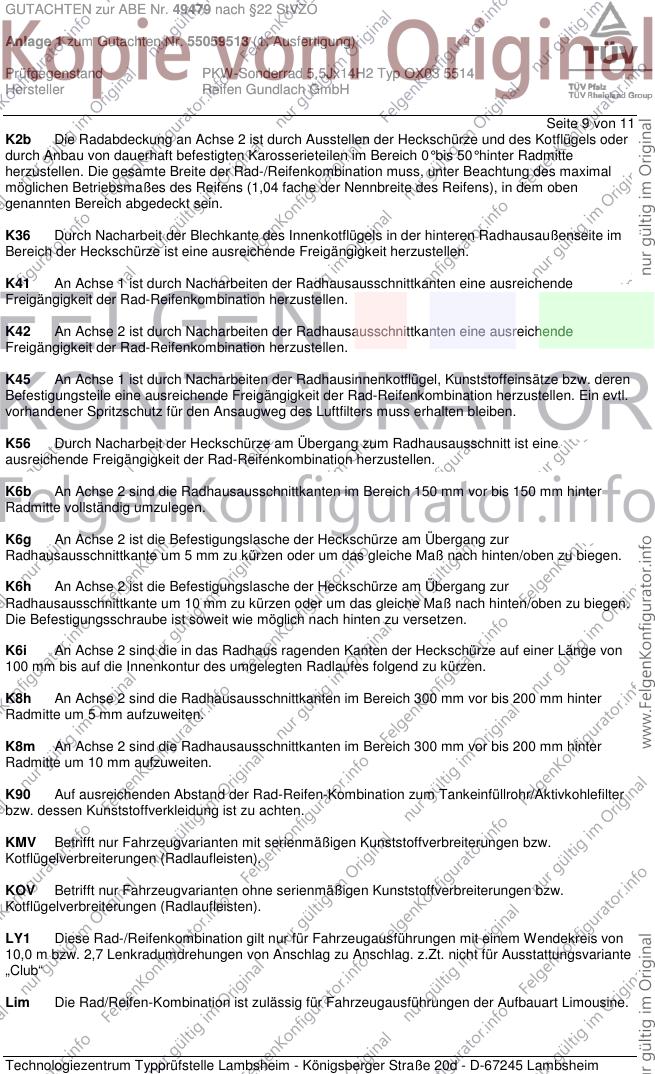

Seite 9 von 11
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH

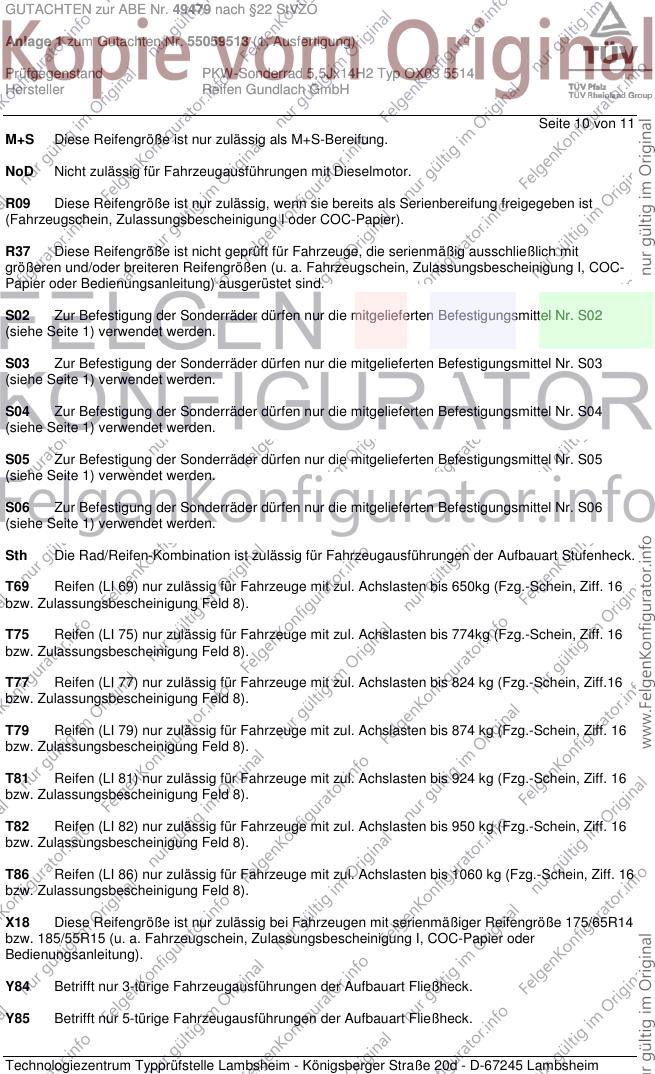

Seite 10 von 11
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T69 Reifen (LI 69) nur zulässig für Fahrzeuge mit zul. Achslasten bis 650kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X18 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R14
bzw. 185/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49479 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55059513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx14H2 Typ OX03 5514
Hersteller Reifen Gundlach GmbH
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. November 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. November 2013
Laux 00202476.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
