Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 51163
Gerät: Sonderräder für Pkw
6 J x 15 H2
Typ: IC6050
§ 22 51163
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 51163
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51163
Die ABE-Nr. 51163 erstreckt sich auf die Räder 6 J x 15 H2, Typ IC6050, in den
Ausführungen wie im Gutachten Nr. 366-0409-16-MURD vom 10.02.2017 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1 - 21
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
§ 22 51163
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV SÜD Auto Service GmbH, vom 10.02.2017 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 03.03.2017
Im Auftrag
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 1 von 33
Fahrzeughersteller : CITROEN, DAIHATSU, HYUNDAI, HYUNDAI Assan Otomotiv
Sanayi, HYUNDAI MOTOR EUROPE, HYUNDAI MOTOR (IND), KIA,
MARUTI, MAZDA, Mazda Motor Corporation, NISSAN, OPEL /
VAUXHALL, PEUGEOT, Suzuki, SUZUKI, TOYOTA
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C 54,1 C Ø54,1-M-Ø72 54,1 Kunststoff 655 2125 11/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : P*****; (Serie Flachb. lose)
Zubehör : M8, M11
§ 22 51163
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad, für
Typ : P*****; PG
Zubehör : M8, M11
Anzugsmoment der Befestigungsteile : 100 Nm
Verkaufsbezeichnung: CITROEN C1
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P***** e11*2001/116*0238*.. 51 - 60 165/55R15 75 11A; 248; 26P; 27H; ab
27I e11*2001/116*0238*11;
165/60R15 77 11A; 248; 26P; 27H; 10B; 11B; 11G; 11H;
27I 12A; 51A; 71K; 721;
73C; 74A; 74P; 740
P***** e11*2001/116*0238*.. 40 - 50 195/45R15 78 11A; 22B; 24D bis
PG e11*2007/46*0056*.. e11*2001/116*0238*10;
2-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : DAIHATSU
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : M2, M12
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : L8
110 Nm für Typ : L27; L65; M2; M3; M4
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 2 von 33
Verkaufsbezeichnung: DAIHATSU COPEN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L8 e13*2001/116*0120*.. 50 - 64 165/50R15 72 11A; 22I; 24C; 24D 10B; 11B; 11G; 11H;
185/45R15 75 11A; 22I; 24C; 24D 12A; 51A; 71K; 721;
195/45R15 78 11A; 21P; 22B; 24C; 73C; 74A; 74P
24D
Verkaufsbezeichnung: DAIHATSU CUORE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L27 e6*2001/116*0110*.. 51 165/55R15 11A; 22I; 24C; 24D; Frontantrieb;
51G 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: DAIHATSU YRV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M2 e6*98/14*0077*.. 64 195/45R15 78 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: MATERIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M4 e13*2001/116*0198*.. 67 - 76 185/55R15 82 Frontantrieb;
§ 22 51163
195/50R15 82 11A; 24J 10B; 11B; 11G; 11H;
205/50R15 86 11A; 22I; 24J; 24M 12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: SIRION
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M3 e13*2001/116*0147*.., 64 - 67 185/55R15 82 11A; 24J Allradantrieb;
e13*2003/97*0147*..
195/50R15 82 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/50R15 86 11A; 21P; 22H; 24C; 12A; 51A; 573; 71K;
24M 721; 73C; 74A; 74P
M3 e13*2001/116*0147*.., 51 - 76 185/55R15 82 11A; 22H; 24J Frontantrieb;
e13*2003/97*0147*..
195/50R15 82 11A; 22H; 24J; 24M 10B; 11B; 11G; 11H;
205/50R15 86 11A; 21P; 22H; 24C; 12A; 51A; 71K; 721;
24M 73C; 74A; 74P
Verkaufsbezeichnung: SIRION, JUSTY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M3 e13*2001/116*0147*.., 64 - 67 185/55R15 82 11A; 24J Allradantrieb;
e13*2003/97*0147*..
195/50R15 82 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/50R15 86 11A; 21P; 22H; 24C; 12A; 51A; 573; 71K;
24M 721; 73C; 74A; 74P
M3 e13*2001/116*0147*.., 51 - 76 185/55R15 82 11A; 22H; 24J Frontantrieb;
e13*2003/97*0147*..
195/50R15 82 11A; 22H; 24J; 24M 10B; 11B; 11G; 11H;
205/50R15 86 11A; 21P; 22H; 24C; 12A; 51A; 71K; 721;
24M 73C; 74A; 74P
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 3 von 33
Verkaufsbezeichnung: TREVIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L65 e13*2001/116*0174*.. 43 195/45R15 78 11A; 22B; 24C; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 916
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, HYUNDAI Assan Otomotiv Sanayi, HYUNDAI MOTOR
EUROPE, HYUNDAI MOTOR (IND)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : M2, M12
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : GB; GB-HME; IA; IA-HME; PA; PAG
107 Nm für Typ : PB; PBT
110 Nm für Typ : GB; LC; MC; MCT; MX; MXI; TB; TBI
Verkaufsbezeichnung: ACCENT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MC e4*2001/116*0103*.. 71 - 83 185/55R15 82 11A; 24J; 51J Stufenheck;
MCT e4*2001/116*0110*.. 185/60R15 84 11A; 24J; 51J Schrägheck;
195/50R15 82 11A; 24J; 24M 10B; 11B; 11G; 11H;
§ 22 51163
195/55R15 85 11A; 24J; 24M 12A; 51A; 71K; 721;
205/50R15 86 11A; 24C; 24M 73C; 74A; 74P; 76Q
Verkaufsbezeichnung: ATOS,ATOZ,ATOS-PRIME,ATOZ-PRIM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MX e11*96/79*0092*.. 40 - 44 195/45R15-78 11A; 21B; 21L; 22B; 10B; 11B; 11G; 11H;
24C; 24D; 54A 12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: HYUNDAI ACCENT, PONY,VERNA ...
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LC e4*98/14*0037*.. 55 - 78 185/55R15-82 11A; 21B; 21L; 22B; 10B; 11B; 11G; 11H;
22F; 22L 12A; 51A; 71K; 721;
195/50R15-82 11A; 21B; 21J; 21L; 73C; 74A; 74P
22B; 22F; 22L; 24J;
24M
Verkaufsbezeichnung: HYUNDAI ATOS-PRIME
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MXI e11*2001/116*0220*.. 43 - 46 195/45R15 78 11A; 21P; 22I; 24C; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: HYUNDAI GETZ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TB e4*98/14*0066*.. 46 - 81 185/55R15 82 11A; 24J; 24M 10B; 11B; 11G; 11H;
195/50R15 82 11A; 24J; 24M 12A; 51A; 71K; 721;
205/50R15 86 11A; 21B; 22B; 24C; 73C; 74A; 74P
24D
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 4 von 33
Verkaufsbezeichnung: HYUNDAI GETZ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TBI e4*2001/116*0123*.. 48 - 78 185/55R15 82 11A; 24J; 24M 10B; 11B; 11G; 11H;
195/50R15 82 11A; 24J; 24M 12A; 51A; 71K; 721;
205/50R15 86 11A; 21B; 22B; 24C; 73C; 74A; 74P
24D
Verkaufsbezeichnung: Hyundai i10
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
IA e11*2007/46*1008*.. 49 165/60R15 77 11A; 24J; 248; 26N; Schrägheck;
26P Frontantrieb;
165/65R15 81 11A; 24J; 248; 26N; 10B; 11B; 11G; 11H;
26P 12A; 51A; 71K; 721;
49 - 64 175/55R15 77 11A; 24J; 248 73C; 74A; 74P
175/60R15 81 11A; 24J; 248; 26N;
26P; 27H
175/65R15 84 11A; 24J; 248; 26N;
26P; 27H
185/55R15 82 11A; 24C; 244; 247;
26B; 26J; 27H
185/60R15 84 11A; 24C; 244; 247;
26B; 26J; 27H
185/65R15 88 11A; 24C; 244; 247;
26B; 26J; 27H
§ 22 51163
195/45R15 78 11A; 24J; 244
195/50R15 82 11A; 24C; 244; 247;
26B; 26J; 27H
195/55R15 85 11A; 24C; 244; 247;
26B; 26J; 27F
195/60R15 88 11A; 24C; 244; 247;
26B; 26J; 27F
205/50R15 86 11A; 24C; 244; 247;
26B; 26J; 27F
205/55R15 88 11A; 24C; 244; 247;
26B; 26J; 27F
215/50R15 88 11A; 24C; 24D; 26B;
26J; 27F
225/50R15 91 11A; 24C; 24D; 26B;
26J; 27F
Verkaufsbezeichnung: HYUNDAI I10
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PA e4*2001/116*0131*.. 49 - 63 175/50R15 75 11A; 24J; 24M; 5BV Schrägheck;
PAG e11*2001/116*0357*.. 195/45R15 78 11A; 22M; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 5 von 33
Verkaufsbezeichnung: HYUNDAI i20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PB e11*2001/116*0333*.. 55 - 94 185/60R15 84 11A; 22H; 241; 244; 2-türig; 4-türig;
PBT e11*2007/46*0129*.. 246 Frontantrieb;
195/55R15 85 11A; 21P; 22H; 24C; 10B; 11B; 11G; 11H;
244 12A; 51A; 71K; 721;
205/50R15 86 11A; 21P; 22F; 24C; 73C; 74A; 74P; 76Q
244; 247
205/55R15 88 11A; 21B; 22F; 24C;
244; 247
Verkaufsbezeichnung: i10
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
IA-HME e13*2007/46*1602*.. 49 165/60R15 77 11A; 24J; 248; 26N; Schrägheck;
26P Frontantrieb;
165/65R15 81 11A; 24J; 248; 26N; 10B; 11B; 11G; 11H;
26P 12A; 51A; 71K; 721;
49 - 64 175/55R15 77 11A; 24J; 248 73C; 74A; 74P
175/60R15 81 11A; 24J; 248; 26N;
26P; 27H
175/65R15 84 11A; 24J; 248; 26N;
26P; 27H
185/55R15 82 11A; 24C; 244; 247;
26B; 26J; 27H
§ 22 51163
185/60R15 84 11A; 24C; 244; 247;
26B; 26J; 27H
185/65R15 88 11A; 24C; 244; 247;
26B; 26J; 27H
195/45R15 78 11A; 24J; 244
195/50R15 82 11A; 24C; 244; 247;
26B; 26J; 27H
195/55R15 85 11A; 24C; 244; 247;
26B; 26J; 27F
195/60R15 88 11A; 24C; 244; 247;
26B; 26J; 27F
205/50R15 86 11A; 24C; 244; 247;
26B; 26J; 27F
205/55R15 88 11A; 24C; 244; 247;
26B; 26J; 27F
215/50R15 88 11A; 24C; 24D; 26B;
26J; 27F
225/50R15 91 11A; 24C; 24D; 26B;
26J; 27F
Verkaufsbezeichnung: i20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GB-HME e13*2007/46*1603*.. 55 - 88 185/60R15 84 11A; 24J; 26N; 26P 10B; 11B; 11G; 11H;
185/65R15 88 11A; 24J; 26N; 26P 12A; 51A; 71K; 721;
195/60R15 88 11A; 24J; 248; 26B; 73C; 74A; 74P; 76Q
26J
205/55R15 88 11A; 24C; 248; 26B;
26J
215/55R15 89 11A; 24C; 244; 247;
26B; 26J; 27H
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 6 von 33
Verkaufsbezeichnung: i20, i20 Active
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GB e11*2007/46*1600*.. 66 - 89 185/60R15 84 i20 Active;
185/65R15 88 10B; 11B; 11G; 11H;
195/60R15 88 12A; 51A; 71K; 721;
205/55R15 88 11A; 26P 73C; 74A; 74P; 76Q
205/60R15 91 11A; 26P
215/55R15 89 11A; 26N; 26P; 27H;
27I
225/50R15 91 11A; 246; 248; 26B;
26N; 27H; 27I
225/55R15 92 11A; 246; 248; 26B;
26N; 27H; 27I
GB e11*2007/46*1600*.. 55 - 88 185/60R15 84 11A; 24J; 26N; 26P nicht i20 Active;
185/65R15 88 11A; 24J; 26N; 26P 10B; 11B; 11G; 11H;
195/60R15 88 11A; 24J; 248; 26B; 12A; 51A; 71K; 721;
26J 73C; 74A; 74P; 76Q
205/55R15 88 11A; 24C; 248; 26B;
26J
215/55R15 89 11A; 24C; 244; 247;
26B; 26J; 27H
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
§ 22 51163
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : M2, M12
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: JB / Rio
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DE e4*2001/116*0093*.. 65 - 83 185/55R15 82 10B; 11B; 11G; 11H;
185/60R15 84 12A; 51A; 71K; 721;
195/55R15 85 11A; 24J; 24M 73C; 74A; 74P
205/50R15 86 11A; 24J; 24M
205/55R15 88 11A; 21P; 24J; 24M
Verkaufsbezeichnung: Picanto or Morning
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TA e4*2007/46*0256*.. 49 - 63 165/55R15 75 11A; 241; 244; 246; Schrägheck;
247; 26B; 26N; 27F Frontantrieb;
175/50R15 75 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B; 26J; 27F 12A; 51A; 71K; 721;
185/45R15 75 11A; 241; 244; 246; 729; 73C; 74A; 74P
247; 26B; 26N; 27F
195/45R15 78 11A; 24C; 244; 247;
26B; 26J; 27F
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 7 von 33
Verkaufsbezeichnung: PICANTO, SA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA e4*2001/116*0085*.. 44 - 48 175/50R15 75 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
44 - 55 195/45R15 78 11A; 22I; 24C; 24D 12A; 51A; 71K; 721;
73C; 74A; 74P; 916
Verkaufsbezeichnung: RIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UB e11*2007/46*0195*.. 51 - 80 185/60R15 84 121 Schrägheck;
185/65R15 88 121 Frontantrieb;
195/60R15 88 11A; 12A; 26P; 27H 10B; 11B; 11G; 11H;
205/55R15 88 11A; 12A; 248; 26N; 51A; 71K; 721; 729;
26P; 27H 73C; 74A; 74P; 76Q
215/50R15 88 11A; 12A; 24J; 248;
26B; 26N; 27F
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MAZDA, Mazda Motor Corporation
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : M2, M12
§ 22 51163
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : BA; BG; BG 8; BJ; BJD; DB; DE; DE 1; DEE; EC;
NA; NB
127 Nm für Typ : DJ1
Verkaufsbezeichnung: MAZDA MX-3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EC e13*96/79*0027*.., 65 - 79 195/55R15-83 10B; 11B; 11G; 11H;
F946 205/50R15-85 11A; 24D 12A; 51A; 71K; 721;
205/55R15-87 11A; 22B; 24D 73C; 74A; 74P
95 - 98 205/55R15 11A; 22B; 24D; 51G
Verkaufsbezeichnung: MAZDA MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NA e2*93/81*0163*.., 66 - 96 185/55R15-81 11A; 24C 10B; 11B; 11G; 11H;
F488 195/50R15-82 11A; 24C 12A; 51A; 71K; 721;
205/50R15-85 11A; 24C 73C; 74A; 74P
215/45R15-82 11A; 24C; 66H
NB e11*96/79*0083*.., 81 - 107 195/50R15-82 10B; 10S; 11B; 11G;
e11*98/14*0083*.. 11H; 12K; 51A; 71K;
721; 73C; 74A; 74P;
76Q
Verkaufsbezeichnung: MAZDA 121
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DB F706 39 - 53 195/45R15-76 11A; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 8 von 33
Verkaufsbezeichnung: MAZDA 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DE e13*2001/116*0254*.. 50 - 76 185/55R15 82 11A; 24J; 24M Schrägheck;
DE 1 e13*2001/116*0255*.. 195/50R15 82 11A; 24J; 24M Frontantrieb;
DEE e13*2007/46*1070*.. 205/50R15 86 11A; 21P; 24D; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 76Q
Verkaufsbezeichnung: Mazda 2, Mazda CX-3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DJ1 e1*2007/46*1335*.. 55 - 85 175/65R15 84 Mazda 2;
185/65R15 88 10B; 11B; 11G; 11H;
195/60R15 88 11A; 245; 26P 12A; 51A; 71K; 721;
195/65R15 91 11A; 245; 26P 73C; 74A; 74P; 76Q;
77E
Verkaufsbezeichnung: MAZDA 323
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA e13*96/27*0023*.. 52 - 65 195/50R15-82 11A; 22B; 24M Mazda 323P;
195/55R15-84 11A; 22B; 24M 10B; 11B; 11G; 11H;
205/50R15-86 11A; 21B; 22B; 22F; 12A; 51A; 71K; 721;
24M 73C; 74A; 74P
54 - 65 185/55R15-81 11A; 22B; 5DV
BA e13*96/27*0023*.., 65 - 84 185/55R15-81 5DV Mazda 323F;
§ 22 51163
G878 195/50R15-82 10B; 11B; 11G; 11H;
195/55R15-84 12A; 51A; 71K; 721;
205/50R15-85 73C; 74A; 74P
BA e13*96/27*0023*.., 52 - 84 195/50R15-82 11A; 22B Mazda 323C/S;
G878 195/55R15-84 11A; 22B 10B; 11B; 11G; 11H;
205/50R15-85 11A; 22B 12A; 51A; 71K; 721;
54 - 84 185/55R15-81 Ottomotor; 11A; 22B; 73C; 74A; 74P
5DV
BG F276 41 - 94 185/55R15 82 11A; 22B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
BG 8 F545 76 185/55R15 82 11A; 22B 10B; 11B; 11G; 11H;
76 - 120 195/50R15 82 11A; 22B 12A; 51A; 71K; 721;
73C; 74A; 74P
BJ e1*97/27*0094*.., 52 - 96 195/50R15-82 nicht 74kW Diesel; 11A; Schrägheck;
e1*98/14*0094*.. 22B; 24M; 5DK 10B; 11B; 11G; 11H;
BJD e1*98/14*0181*.. 195/55R15-84 11A; 22B; 24M 12A; 51A; 71K; 721;
205/50R15-85 11A; 21B; 22B; 24D; 73C; 74A; 74P; 76Q
24J
BJ e1*97/27*0094*.., 52 - 96 195/50R15-82 nicht 74kW Diesel; 11A; Stufenheck;
e1*98/14*0094*.. 22B; 5DK 10B; 11B; 11G; 11H;
BJD e1*98/14*0181*.. 195/55R15-84 11A; 22B 12A; 51A; 71K; 721;
205/50R15-85 11A; 21B; 22B; 24J; 73C; 74A; 74P; 76Q
24M
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 9 von 33
Verwendungsbereich/Fz-Hersteller : NISSAN
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad
Zubehör : M6
Anzugsmoment der Befestigungsteile : 85 Nm
Verkaufsbezeichnung: PIXO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HF e6*2001/116*0124*.. 50 165/55R15 75 11A; 22B; 241; 244; 4-türig; Frontantrieb;
246 10B; 11B; 11G; 11H;
175/50R15 75 11A; 22B; 22H; 241; 12A; 51A; 71K; 721;
244; 246; 247 73C; 74A; 74P
195/45R15 78 11A; 22B; 22H; 24C;
244; 247
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : OPEL / VAUXHALL
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad
Zubehör : M8, M11
Anzugsmoment der Befestigungsteile : 110 Nm
§ 22 51163
Verkaufsbezeichnung: AGILA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GMIA e50*2001/116*0010*.. 48 - 69 185/55R15 82 11A; 22I; 24J; 24M Frontantrieb;
H-B e4*2001/116*0135*.. 185/60R15 84 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
195/50R15 82 11A; 22B; 24D; 24J 12A; 51A; 71K; 721;
195/55R15 85 11A; 21P; 22B; 24D; 73C; 74A; 74P
24J
205/50R15 86 11A; 21P; 22B; 24C;
24D
205/55R15 88 11A; 21P; 22B; 24C;
24D
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : P***** (Serie Flachb. lose)
Zubehör : M8, M11
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : PG; P; P*****
Zubehör : M8, M11
Anzugsmoment der Befestigungsteile : 100 Nm
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 10 von 33
Verkaufsbezeichnung: PEUGEOT 107
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P e11*2001/116*0237*.. 40 - 50 195/45R15 78 11A; 22B; 24D bis
P***** e11*2001/116*0237*.. e11*2001/116*0237*10;
PG e11*2007/46*0057*.. 2-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: PEUGEOT 108
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P***** e11*2001/116*0237*.. 51 - 60 165/55R15 75 11A; 248; 26P; 27H; ab
27I e11*2001/116*0237*11;
165/60R15 77 11A; 248; 26P; 27H; 10B; 11B; 11G; 11H;
27I 12A; 51A; 71K; 721;
73C; 74A; 74P; 740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MARUTI, Suzuki, SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : EW; MF (Kegelbund)
§ 22 51163
Zubehör : M6
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : NZ; FZ ((nur VIN NR.: JSA...))
Zubehör : M6
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : ER; EG; GF; EZ
Zubehör : M6
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : FZ; NZ ((nur VIN NR.: TSM...))
Zubehör : M8, M11
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : NH; MZ; MH; EX
Zubehör : M8, M11
Anzugsmoment der Befestigungsteile : 85 Nm für Typ : EG; ER; EX; EZ; GF; MF; MH; MZ; NH
100 Nm für Typ : EW; FZ; NZ
Verkaufsbezeichnung: ALTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GF e6*2001/116*0123*.. 50 165/55R15 75 11A; 22B; 241; 244; 4-türig; Frontantrieb;
246 10B; 11B; 11G; 11H;
175/50R15 75 11A; 22B; 22H; 241; 12A; 51A; 71K; 721;
244; 246; 247 73C; 74A; 74P
195/45R15 78 11A; 22B; 22H; 24C;
244; 247
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 11 von 33
Verkaufsbezeichnung: BALENO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EW e6*2007/46*0177*.. 66 - 82 175/65R15 84 11A; 26P Frontantrieb;
185/60R15 84 11A; 245; 248; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
195/55R15 85 11A; 24J; 248; 26B; 73C; 74A; 74P; 76Q
26N; 27I
195/60R15 88 11A; 24J; 248; 26B;
26N; 27I
205/55R15 88 11A; 24J; 248; 26B;
26N; 27B; 27H
215/50R15 88 11A; 24C; 244; 26B;
26J; 27B; 27H
215/55R15 89 11A; 24C; 244; 26B;
26J; 27B; 27H
225/50R15 91 11A; 24C; 244; 247;
26B; 26J; 27B; 27F
Verkaufsbezeichnung: IGNIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MF e4*2007/46*1162*.. 66 175/65R15 84 Allradantrieb;
185/60R15 84 11A; 245; 248 10B; 11B; 11G; 11H;
185/65R15 88 11A; 245; 248 12A; 51A; 6AA; 71K;
195/55R15 85 11A; 245; 248; 27I 721; 73C; 74A; 74P;
§ 22 51163
195/60R15 88 11A; 245; 248; 27I 76Q
Verkaufsbezeichnung: SPLASH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EX e4*2001/116*0130*.. 48 - 69 185/55R15 82 11A; 22I; 24J; 24M Frontantrieb;
185/60R15 84 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
195/50R15 82 11A; 22B; 24D; 24J 12A; 51A; 71K; 721;
195/55R15 85 11A; 21P; 22B; 24D; 73C; 74A; 74P
24J
205/50R15 86 11A; 21P; 22B; 24C;
24D
205/55R15 88 11A; 21P; 22B; 24C;
24D
Verkaufsbezeichnung: SUBARU JUSTY G3X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e4*2001/116*0071*.. 51 - 73 185/60R15 84 11A; 24J; 24M 10B; 11B; 11G; 11H;
195/50R15 82 11A; 24C; 24D 12A; 51A; 71K; 721;
195/55R15 85 11A; 24C; 24D 73C; 74A; 74P
205/50R15 86 11A; 24C; 24D
Verkaufsbezeichnung: SUZUKI BALENO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EG e6*93/81*0024*.., 52 - 89 185/55R15-81 11A; 22B Frontantrieb;
e6*95/54*0024*.., 10B; 11B; 11G; 11H;
e6*98/14*0024*.., 12A; 51A; 71K; 721;
H032 73C; 74A; 74P
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 12 von 33
Verkaufsbezeichnung: SUZUKI IGNIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MH e4*2001/116*0070*.. 51 - 73 185/60R15 84 11A; 24K 10B; 11B; 11G; 11H;
195/50R15 82 11A; 24C; 24D 12A; 51A; 71K; 721;
195/55R15 85 11A; 24C; 24D 73C; 74A; 74P
205/50R15 86 11A; 24C; 24D
Verkaufsbezeichnung: SUZUKI LIANA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ER e4*98/14*0054*.. 66 - 78 195/50R15 82 11A; 22L Stufenheck;
195/55R15 11A; 22L; 51G Schrägheck;
205/50R15 86 11A; 21B; 21L; 22B; 10B; 11B; 11G; 11H;
22L 12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EZ e4*2001/116*0102*.. 67 - 75 185/60R15 84 ab
195/50R15 82 11A; 24J; 24M e4*2001/116*0102*02;
195/55R15 85 11A; 24J Frontantrieb;
205/50R15 86 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
205/55R15 88 11A; 21P; 22I; 24J; 12A; 51A; 71K; 721;
24M 73C; 74A; 74P
EZ e4*2001/116*0102*.. 68 185/60R15 84 11A; 24M nur bis
§ 22 51163
195/50R15 82 11A; 24J; 24M e4*2001/116*0102*01;
195/55R15 85 11A; 24J; 24M Allradantrieb;
205/50R15 86 11A; 24D; 24J 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24D; 24J 12A; 51A; 71K; 721;
73C; 74A; 74P
EZ e4*2001/116*0102*.. 68 185/60R15 84 11A; 24M ab
195/50R15 82 11A; 24J; 24M e4*2001/116*0102*02;
195/55R15 85 11A; 24J; 24M Allradantrieb;
205/50R15 86 11A; 24D; 24J 10B; 11B; 11G; 11H;
205/55R15 88 11A; 24D; 24J 12A; 51A; 71K; 721;
73C; 74A; 74P
EZ e4*2001/116*0102*.. 67 - 75 185/60R15 84 nur bis
195/50R15 82 11A; 24J; 24M e4*2001/116*0102*01;
195/55R15 85 11A; 24J Frontantrieb;
205/50R15 86 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
205/55R15 88 11A; 21P; 22I; 24J; 12A; 51A; 71K; 721;
24M 73C; 74A; 74P
FZ e4*2007/46*0198*.., 66 - 69 175/60R15 81 Schrägheck;
e4*2007/46*0294*.. 175/65R15 84 Allradantrieb;
NZ e4*2007/46*0155*.. 185/55R15 82 11A; 245 Radschrauben;
185/60R15 84 11A; 245 10B; 11B; 11G; 11H;
195/55R15 85 11A; 22I; 24J 12A; 51A; 573; 71K;
195/60R15 88 11A; 22I; 24J 721; 729; 73C; 74A;
205/50R15 86 11A; 22I; 24J; 248; 270 74P; 76Q
205/55R15 88 11A; 22I; 24J; 248; 270
225/50R15 91 11A; 21P; 22B; 24C;
24M; 270
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 13 von 33

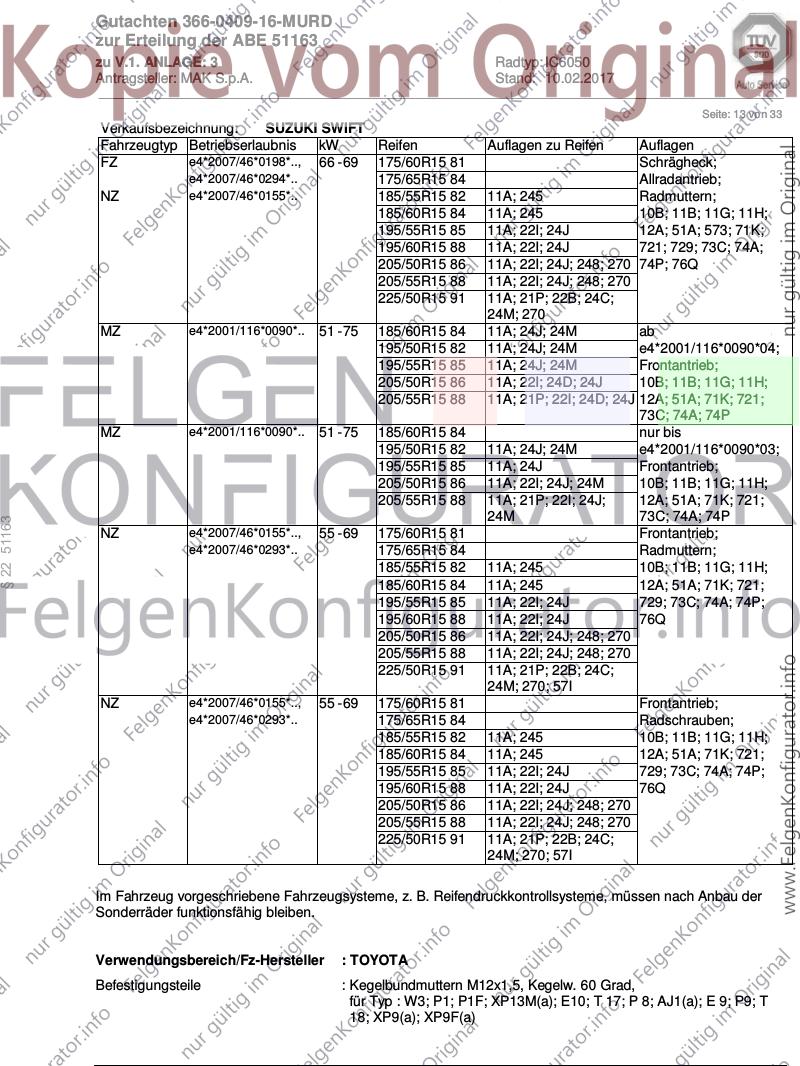

Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FZ e4*2007/46*0198*.., 66 - 69 175/60R15 81 Schrägheck;
e4*2007/46*0294*.. 175/65R15 84 Allradantrieb;
NZ e4*2007/46*0155*.. 185/55R15 82 11A; 245 Radmuttern;
185/60R15 84 11A; 245 10B; 11B; 11G; 11H;
195/55R15 85 11A; 22I; 24J 12A; 51A; 573; 71K;
195/60R15 88 11A; 22I; 24J 721; 729; 73C; 74A;
205/50R15 86 11A; 22I; 24J; 248; 270 74P; 76Q
205/55R15 88 11A; 22I; 24J; 248; 270
225/50R15 91 11A; 21P; 22B; 24C;
24M; 270
MZ e4*2001/116*0090*.. 51 - 75 185/60R15 84 11A; 24J; 24M ab
195/50R15 82 11A; 24J; 24M e4*2001/116*0090*04;
195/55R15 85 11A; 24J; 24M Frontantrieb;
205/50R15 86 11A; 22I; 24D; 24J 10B; 11B; 11G; 11H;
205/55R15 88 11A; 21P; 22I; 24D; 24J 12A; 51A; 71K; 721;
73C; 74A; 74P
MZ e4*2001/116*0090*.. 51 - 75 185/60R15 84 nur bis
195/50R15 82 11A; 24J; 24M e4*2001/116*0090*03;
195/55R15 85 11A; 24J Frontantrieb;
205/50R15 86 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
205/55R15 88 11A; 21P; 22I; 24J; 12A; 51A; 71K; 721;
24M 73C; 74A; 74P
§ 22 51163
NZ e4*2007/46*0155*.., 55 - 69 175/60R15 81 Frontantrieb;
e4*2007/46*0293*.. 175/65R15 84 Radmuttern;
185/55R15 82 11A; 245 10B; 11B; 11G; 11H;
185/60R15 84 11A; 245 12A; 51A; 71K; 721;
195/55R15 85 11A; 22I; 24J 729; 73C; 74A; 74P;
195/60R15 88 11A; 22I; 24J 76Q
205/50R15 86 11A; 22I; 24J; 248; 270
205/55R15 88 11A; 22I; 24J; 248; 270
225/50R15 91 11A; 21P; 22B; 24C;
24M; 270; 57I
NZ e4*2007/46*0155*.., 55 - 69 175/60R15 81 Frontantrieb;
e4*2007/46*0293*.. 175/65R15 84 Radschrauben;
185/55R15 82 11A; 245 10B; 11B; 11G; 11H;
185/60R15 84 11A; 245 12A; 51A; 71K; 721;
195/55R15 85 11A; 22I; 24J 729; 73C; 74A; 74P;
195/60R15 88 11A; 22I; 24J 76Q
205/50R15 86 11A; 22I; 24J; 248; 270
205/55R15 88 11A; 22I; 24J; 248; 270
225/50R15 91 11A; 21P; 22B; 24C;
24M; 270; 57I
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : W3; P1; P1F; XP13M(a); E10; T 17; P 8; AJ1(a); E 9; P9; T
18; XP9(a); XP9F(a)
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 14 von 33
Zubehör : M2, M12
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : AB1 (Serie Flachb. lose)
Zubehör : M8, M11
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : AB1
Zubehör : M8, M11
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : AB1
103 Nm für Typ : AB1; AJ1(a); E 9; E10; P 8; T 17; T 18; XP13M(a);
XP9(a); XP9F(a)
110 Nm für Typ : P1; P1F; P9; W3
Verkaufsbezeichnung: TOYOTA AYGO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AB1 e11*2001/116*0236*.. 51 - 60 165/55R15 75 11A; 248; 26P; 27H; ab
27I e11*2001/116*0236*11;
165/60R15 77 11A; 248; 26P; 27H; 10B; 11B; 11G; 11H;
27I 12A; 51A; 71K; 721;
73C; 74A; 74P; 740
AB1 e11*2001/116*0236*.., 40 - 50 175/50R15 75 11A; 22I bis
e11*2007/46*0055*..
195/45R15 78 11A; 21P; 22I e11*2001/116*0236*10;
2-türig; 4-türig;
§ 22 51163
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA CARINA II
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T 17 E868 54 - 75 195/55R15-84 10B; 11B; 11G; 11H;
205/50R15-85 12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA CELICA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T 18 F411 77 205/55R15-87 11A; 22B schmale Ausführung;
215/50R15-88 bis Nachtrag 2;
225/50R15-90 11A; 22B; 57I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA COROLLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E9 E659 47 - 92 185/55R15-81 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
E10 e6*93/81*0005*.., 53 - 65 185/55R15-81 Frontantrieb;
G072 53 - 84 185/55R15-82 5DK 10B; 11B; 11G; 11H;
195/50R15 82 11A; 22B; 5DK 12A; 51A; 71K; 721;
73C; 74A; 74P
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 15 von 33

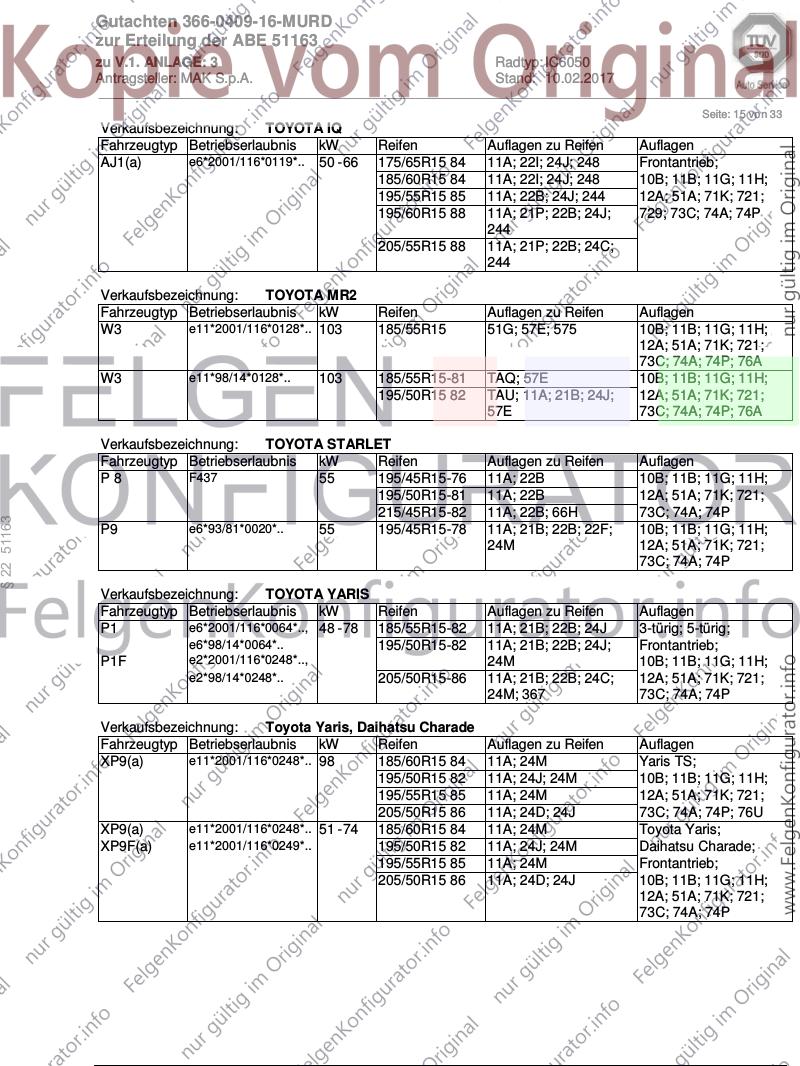

Verkaufsbezeichnung: TOYOTA IQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AJ1(a) e6*2001/116*0119*.. 50 - 66 175/65R15 84 11A; 22I; 24J; 248 Frontantrieb;
185/60R15 84 11A; 22I; 24J; 248 10B; 11B; 11G; 11H;
195/55R15 85 11A; 22B; 24J; 244 12A; 51A; 71K; 721;
195/60R15 88 11A; 21P; 22B; 24J; 729; 73C; 74A; 74P
244
205/55R15 88 11A; 21P; 22B; 24C;
244
Verkaufsbezeichnung: TOYOTA MR2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
W3 e11*2001/116*0128*.. 103 185/55R15 51G; 57E; 575 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 76A
W3 e11*98/14*0128*.. 103 185/55R15-81 TAQ; 57E 10B; 11B; 11G; 11H;
195/50R15 82 TAU; 11A; 21B; 24J; 12A; 51A; 71K; 721;
57E 73C; 74A; 74P; 76A
Verkaufsbezeichnung: TOYOTA STARLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P8 F437 55 195/45R15-76 11A; 22B 10B; 11B; 11G; 11H;
195/50R15-81 11A; 22B 12A; 51A; 71K; 721;
215/45R15-82 11A; 22B; 66H 73C; 74A; 74P
§ 22 51163
P9 e6*93/81*0020*.. 55 195/45R15-78 11A; 21B; 22B; 22F; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71K; 721;
73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA YARIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P1 e6*2001/116*0064*.., 48 - 78 185/55R15-82 11A; 21B; 22B; 24J 3-türig; 5-türig;
e6*98/14*0064*.. 195/50R15-82 11A; 21B; 22B; 24J; Frontantrieb;
P1F e2*2001/116*0248*.., 24M 10B; 11B; 11G; 11H;
e2*98/14*0248*.. 205/50R15-86 11A; 21B; 22B; 24C; 12A; 51A; 71K; 721;
24M; 367 73C; 74A; 74P
Verkaufsbezeichnung: Toyota Yaris, Daihatsu Charade
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP9(a) e11*2001/116*0248*.. 98 185/60R15 84 11A; 24M Yaris TS;
195/50R15 82 11A; 24J; 24M 10B; 11B; 11G; 11H;
195/55R15 85 11A; 24M 12A; 51A; 71K; 721;
205/50R15 86 11A; 24D; 24J 73C; 74A; 74P; 76U
XP9(a) e11*2001/116*0248*.. 51 - 74 185/60R15 84 11A; 24M Toyota Yaris;
XP9F(a) e11*2001/116*0249*.. 195/50R15 82 11A; 24J; 24M Daihatsu Charade;
195/55R15 85 11A; 24M Frontantrieb;
205/50R15 86 11A; 24D; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 16 von 33

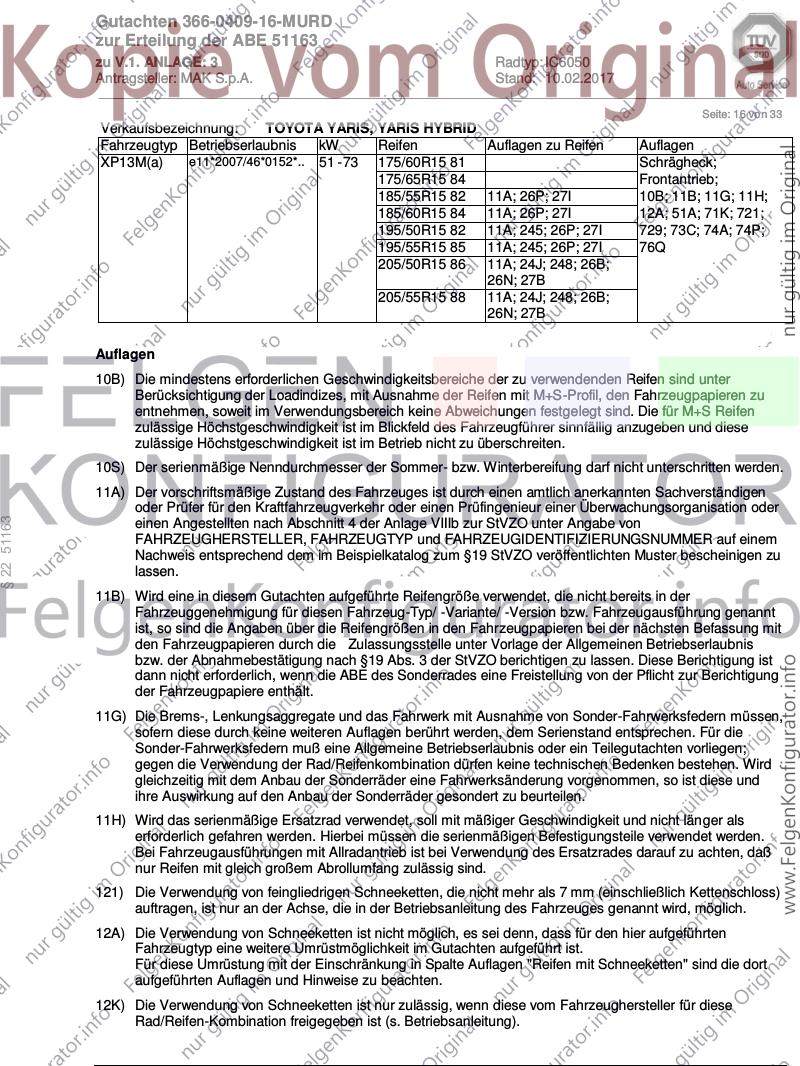

Verkaufsbezeichnung: TOYOTA YARIS, YARIS HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP13M(a) e11*2007/46*0152*.. 51 - 73 175/60R15 81 Schrägheck;
175/65R15 84 Frontantrieb;
185/55R15 82 11A; 26P; 27I 10B; 11B; 11G; 11H;
185/60R15 84 11A; 26P; 27I 12A; 51A; 71K; 721;
195/50R15 82 11A; 245; 26P; 27I 729; 73C; 74A; 74P;
195/55R15 85 11A; 245; 26P; 27I 76Q
205/50R15 86 11A; 24J; 248; 26B;
26N; 27B
205/55R15 88 11A; 24J; 248; 26B;
26N; 27B
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
§ 22 51163
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
121) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 17 von 33
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
§ 22 51163
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 18 von 33
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
§ 22 51163
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 19 von 33
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
§ 22 51163
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 20 von 33
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57I) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R15
Hinterachse: 225/50R15
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5BV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 774kg.
5DK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 950kg.
5DV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 924kg.
66H) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist nur zulässig, wenn
deren Abrollumfänge gleich sind, oder diese der Serienkombination entsprechen.
§ 22 51163
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 21 von 33
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Rädern für die Hinterachse.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
916) An Fahrzeugausführungen, die unter Ziff.14 im Zulassungsbescheinigung Tei 1 und Teil 2 als 3-Liter
bzw. 5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die Serienreifengrößen
zulässig. Falls bei den Angaben unter Ziff.14 die Bezeichnung 3L bzw. 5L gestrichen werden kann, ist
auch die Verwendung von nicht serienmäßigen Rad/Reifen-Kombinationen, die im Gutachten genannt
werden, zulässig. Es ist eine unverzügliche Berichtigung nach §13 Abs. 1 FZV
(Fahrzeug-Zulassungsverordnung) der Fahrzeugpapiere durchzuführen.
TAQ) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 185/55R15
Hinterachse: 205/50R15
§ 22 51163
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
TAU) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 195/50R15
Hinterachse: 205/50R15
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 22 von 33
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: P*****
Genehm.Nr.: e11*2001/116*0238*..
Handelsbez.: CITROEN C1
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 240 VA
26P x = 150 y = 190 VA
27B x = 250 y = 240 HA
27I x = 200 y = 190 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51163
von [mm] bis [mm] um [mm]
26J x = 200 y = 240 14 VA
26N x = 200 y = 240 8 VA
27F x = 250 y = 240 22 HA
27H x = 250 y = 240 8 HA
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 23 von 33
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: GB
Genehm.Nr.: e11*2007/46*1600*..
Handelsbez.: i20, i20 Active
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 300 y = 200 VA
26B x = 350 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 250 8 VA
26J x = 350 y = 250 25 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 25 HA
§ 22 51163
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 24 von 33
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: IA
Genehm.Nr.: e11*2007/46*1008*..
Handelsbez.: Hyundai i10
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 340 VA
26P x = 240 y = 290 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 340 30 VA
26N x = 290 y = 340 8 VA
27F x = 280 y = 360 25 HA
27H x = 280 y = 360 8 HA
§ 22 51163
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 25 von 33
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: GB
Genehm.Nr.: e11*2007/46*1600*..
Handelsbez.: i20, i20 Active
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 250 y = 250 VA
27B x = 250 y = 250 HA
27I x = 200 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 20 VA
26N x = 250 y = 250 8 VA
§ 22 51163
27F x = 250 y = 250 15 HA
27H x = 250 y = 250 8 HA
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 26 von 33
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: TA
Genehm.Nr.: e4*2007/46*0256*..
Handelsbez.: Picanto or Morning
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 210 y = 250 VA
26B x = 260 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 260 y = 300 20 VA
26N x = 260 y = 300 8 VA
27F x = 400 y = 245 34 HA
27H x = 400 y = 245 8 HA
§ 22 51163
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 27 von 33
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: UB
Genehm.Nr.: e11*2007/46*0195*..
Handelsbez.: RIO
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 340 y = 380 VA
26P x = 290 y = 330 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 340 y = 380 8 VA
26J x = 340 y = 380 30 VA
27H x = 280 y = 350 8 HA
27F x = 280 y = 350 33 HA
§ 22 51163
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 28 von 33
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: DJ1
Genehm.Nr.: e1*2007/46*1335*..
Handelsbez.: Mazda 2, Mazda CX-3
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 15 VA
26N x = 300 y = 300 8 VA
§ 22 51163
27F x = 300 y = 300 15 HA
27H x = 300 y = 300 8 HA
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 29 von 33
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: P*****
Genehm.Nr.: e11*2001/116*0237*..
Handelsbez.: PEUGEOT 108
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 240 VA
26P x = 150 y = 190 VA
27B x = 250 y = 240 HA
27I x = 200 y = 190 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 240 14 VA
26N x = 200 y = 240 8 VA
§ 22 51163
27F x = 250 y = 240 22 HA
27H x = 250 y = 240 8 HA
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 30 von 33
Fahrzeug:
Hersteller: SUZUKI
Fahrzeugtyp: MF
Genehm.Nr.: e4*2007/46*1162*..
Handelsbez.: IGNIS
Variante(n): Allradantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 230 VA
26P x = 220 y = 180 VA
27B x = 250 y = 290 HA
27I x = 200 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 270 y = 230 7 VA
26J x = 270 y = 230 7 VA
§ 22 51163
27H x = 250 y = 290 4 HA
27F x = 250 y = 290 4 HA
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 31 von 33
Fahrzeug:
Hersteller: SUZUKI
Fahrzeugtyp: EW
Genehm.Nr.: e6*2007/46*0177*..
Handelsbez.: BALENO
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 300 VA
26P x = 240 y = 200 VA
27B x = 250 y = 300 HA
27I x = 200 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 290 y = 300 8 VA
26J x = 290 y = 300 30 VA
§ 22 51163
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 25 HA
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 32 von 33
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AB1
Genehm.Nr.: e11*2001/116*0236*..
Handelsbez.: TOYOTA AYGO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 240 VA
26P x = 150 y = 190 VA
27B x = 250 y = 240 HA
27I x = 200 y = 190 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 240 14 VA
26N x = 200 y = 240 8 VA
§ 22 51163
27F x = 250 y = 240 22 HA
27H x = 250 y = 240 8 HA
Gutachten 366-0409-16-MURD
zur Erteilung der ABE 51163
zu V.1. ANLAGE: 3 Radtyp: IC6050
Antragsteller: MAK S.p.A. Stand: 10.02.2017
__________________________________________________________________________________________________________________
Seite: 33 von 33
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XP13M(a)
Genehm.Nr.: e11*2007/46*0152*..
Handelsbez.: TOYOTA YARIS, YARIS HYBRID
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 325 VA
26P x = 270 y = 275 VA
27B x = 300 y = 335 HA
27I x = 250 y = 285 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 320 y = 325 8 VA
26J x = 320 y = 325 25 VA
§ 22 51163
27H x = 300 y = 335 8 HA
27F x = 300 y = 335 19 HA
