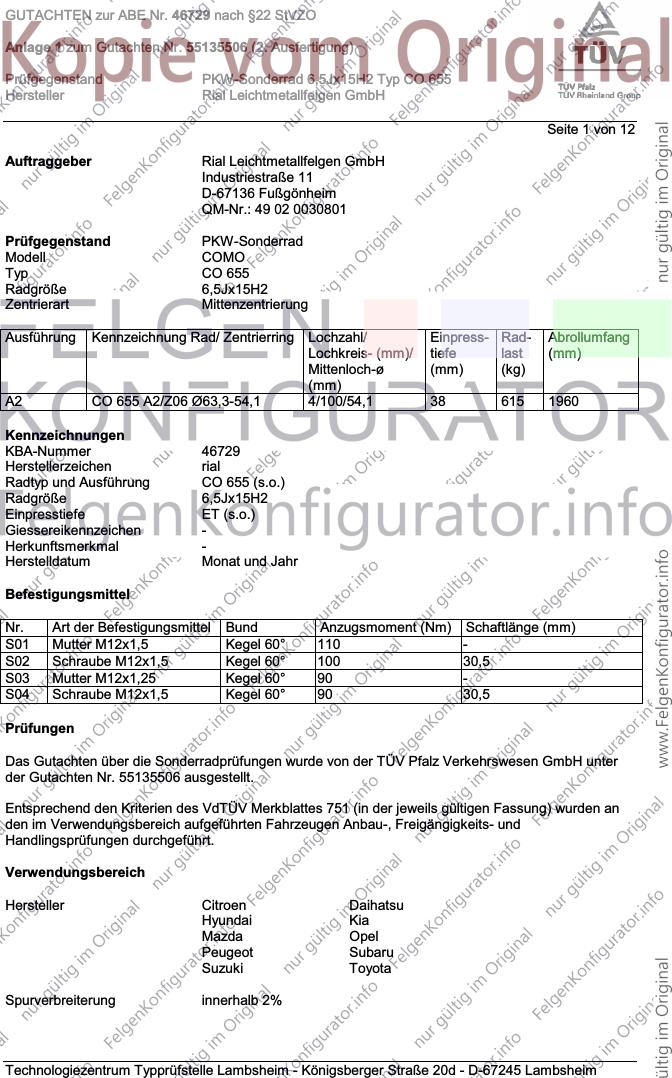

GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 12
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 655
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 CO 655 A2/Z06 Ø63,3-54,1 4/100/54,1 38 615 1960
Kennzeichnungen
KBA-Nummer 46729
Herstellerzeichen rial
Radtyp und Ausführung CO 655 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 30,5
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Schraube M12x1,5 Kegel 60° 90 30,5
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55135506 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen Daihatsu
Hyundai Kia
Mazda Opel
Peugeot Subaru
Suzuki Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 40, 50 175/50R15 K2b K36 K56 R70 A01 A02 A04
P***** 40, 50 195/45R15 K14 K2b K36 K42 K56 A05 A08 A09
e11*2001/116*0238*. A12 A14 A21
e11*2007/46*0056*.. Y84 S02
- 3 Türer -
Daihatsu Materia 67,76 185/55R15 A02 A04 A05
M4 67,76 195/50R15 A01 K1a K42 A08 A09 A12
e13*2001/116*0198*. 67,76 195/55R15 A01 G01 K1a K42 A14 A21 A58
67,76 205/50R15 A01 K1c K42 S01
Daihatsu Sirion 51-76 185/55R15 K1a K2b K42 K56 A01 A02 A04
M3 A05 A08 A09
e13*2003/97*0147*.., A12 A14 A21
e13*2001/116*0147*. A58 S01
Hyundai Accent 71-83 185/55R15 K1a R37 A01 A02 A04
MC 71-83 185/60R15 K1a R37 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R15 K1c K2b R37 A12 A14 A21
71-83 195/55R15 K1c K2b B03 Flh S01
71-83 205/50R15 K1c K2b K56
Hyundai Accent 71-83 185/55R15 K1a R37 A01 A02 A04
MC, MCT 71-83 185/60R15 K1a R37 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R15 K1c K56 R37 A12 A14 A21
e4*2001/116*0110* 71-83 195/55R15 K1c K56 B03 Sth S01
71-83 205/50R15 K1c K2b K56
Hyundai Getz 46-81 185/55R15 K1a K2b K42 A01 A02 A04
TB, TBI 46-81 195/50R15 K1c K2b K42 A05 A08 A09
e4*98/14*0066*.., 46-81 205/45R15 K1a K2b K42 T79 T81 A12 A14 A21
e4*2001/116*0123*.. 46-81 205/50R15 K1c K2b K42 K44 Flh V15 S01
Hyundai i10 47-58 175/50R15 K1c K2b NoD R70 T75 A01 A02 A04
PA 47-58 195/45R15 K1c K2b A05 A08 A09
e4*2001/116*0131*.. A12 A14 A21
A58 Flh S01
Hyundai i20 55-94 185/55R15 K1c K2b R37 A01 A02 A04
PB 55-94 185/60R15 K1c K2b A05 A08 A09
e11*2001/116*0333*. 55-94 195/55R15 K1c K2b A12 A14 A21
Flh S01
Kia Picanto 44-48 175/50R15 K1c K2b K42 R70 T75 A01 A02 A04
BA 44-55 195/45R15 K1c K2b K42 T78 A05 A08 A09
e4*2001/116*0085*.. A12 A14 A21
Flh S01
Kia Rio 60-71,1 185/55R15 BK5 K42 K45 K66 A01 A02 A04
DC A05 A08 A09
e11*98/14*0132*04-.. A12 A14 A21
S01
Kia Rio 55-72,1 185/55R15 BK5 K42 K45 K66 A01 A02 A04
DC 55-72,1 195/45R15 BK5 K42 K66 A05 A08 A09
e11*98/14* A12 A14 A21
0132*00-03 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Rio 65-83 185/55R15 A02 A04 A05
DE 65-83 185/60R15 A08 A09 A12
e4*2001/116*0093*.. 65-83 195/50R15 A01 K1a K1b K2b A14 A21 Flh
65-83 195/55R15 A01 K1a K1b K2b V15 S01
65-83 205/50R15 A01 K1a K1b K2b K56
Mazda 121 39-53 195/45R15 K1a K2b K42 K46 A01 A02 A04
DB A05 A08 A09
F706 A12 A14 A21
L02 S01
Mazda 2 50-76 185/55R15 A91 A02 A04 A05
DE, DE1 50-76 195/50R15 A12 A08 A09 A14
e13*2001/116*0254*, 50-76 205/50R15 A01 A12 K1a K1b K2b K42 A21 Flh V15
e13*2001/116*0255*. S01
Mazda 323 41-94 185/55R15 R37 A02 A04 A05
BG 41-94 195/50R15 A01 K1a K42 A08 A09 A12
F276 41-94 205/45R15 A01 G01 K1a K2b K42 A14 A21 S01
Mazda 323 120-136 195/55R15 A01 K1a K2b K42 A02 A04 A05
BG8 76-136 185/55R15 R37 A08 A09 A12
F545 76-136 195/50R15 A01 K1a K42 A14 A21 S01
76-136 205/45R15 A01 G01 K1a K2b K42
Mazda 323 52-84 185/55R15 R37 T81 A02 A04 A05
BJ, BJD 52-84 195/50R15 A01 K42 T82 A08 A09 A12
e1*97/27*0094*.., 52-96 195/55R15 A01 K42 A14 A21 Car
e1*98/14*0094*.., 52-96 205/50R15 A01 K1a K2b K42 Lim V15 S01
e1*98/14*0181*.. 52-96 215/45R15 A01 K1a K2b K42 R70
Mazda 323 C, F, S 52,60,84 195/55R15 K45 A01 A02 A04
BA 52-65 205/45R15 T79 T81 A05 A08 A09
G878, 52-84 185/55R15 T81 T82 A12 A14 A21
e13*96/27*0023*.. 52-84 195/50R15 T81 T82 K42 K56 V15
52-84 205/50R15 K45 S01
52-84 215/45R15 R70
Mazda 323 P 52-65 185/55R15 T81 T82 A01 A02 A04
BA 52-65 195/50R15 T81 T82 A05 A08 A09
e13*96/27*0023*.. 52-65 195/55R15 K45 A12 A14 A21
52-65 205/50R15 K45 K2b K42 K56
52-65 215/45R15 R70 S01
Mazda Demio 46-55 195/45R15 K14 K1a K28 K2b K42 A01 A02 A04
DW A05 A08 A09
e1*97/27*0093*.., A12 A14 A21
e1*98/14*0093*.. S01
Mazda MX-3 65-79 185/55R15 A02 A04 A05
EC 65-79 195/50R15 A08 A09 A12
F946, 65-79 195/55R15 A14 A21 S01
e13*96/27*0027*.. 65-79 215/45R15 R70
65-98 205/50R15
65-98 215/50R15
95-98 205/55R15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 66-96 185/55R15 A02 A04 A05
NA 66-96 195/50R15 A01 K42 K45 A08 A09 A12
F488, 66-96 205/50R15 A01 K1a K42 K45 A14 A21 V15
e2*93/81*0163*.. 66-96 215/45R15 A01 K1a K42 K45 R70 S01
Mazda MX-5 81-107 185/55R15 A11 R37 A02 A04 A05
NB, NBD 81-107 195/50R15 A12 A08 A09 A14
e11*96/79*0083*.., 81-107 205/50R15 A12 A21 B03 V15
e11*98/14*0083*.., 81-107 215/45R15 A01 A12 K1a K2b R70 S01
e1*98/14*0192*..
Opel Agila 43-55 195/45R15 K1c K2b K42 K44 K45 K56 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*00-07 A12 A14 A21
bis MJ2003 S03
Opel Agila 43-59 195/45R15 K1c K2b K42 K44 K45 K56 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*08-.. A12 A14 A21
ab MJ2004 S02
Opel Agila (II) 48,55,63 185/55R15 K1a K2b K42 R37 A01 A02 A04
H-B 48,55,63 185/60R15 K1a K2b K42 A05 A08 A09
e4*2001/116*0135*.. 48,55,63 195/55R15 K1c K2b K41 K42 A12 A14 A21
48,55,63 205/50R15 K1c K2c K41 K42 V15 S04
48,55,63 205/55R15 K1c K2c K41 K42 K43 K44 K56
Peugeot 107 40, 50 175/50R15 K2b K36 K56 R70 A01 A02 A04
P***** 40, 50 195/45R15 K14 K2b K36 K42 K56 A05 A08 A09
e11*2001/116*0237*. A12 A14 A21
e11*2007/46*0057*.. Y84 S02
- 3 Türer -
Subaru Justy 51 185/55R15 K1a K2b K42 K56 A01 A02 A04
M3, M3G A05 A08 A09
e13*2001/116*, A12 A14 A21
2003/97*0147*03-.., A58 S01
e11*2001/116*0354*.
Subaru Justy G3X 51-73 185/55R15 K1c K2c K42 A01 A02 A04
NH 51-73 185/60R15 G03 K1c K2c K42 A05 A08 A09
e4*2001/116*0071*.. 51-73 195/50R15 K1c K2c K42 A12 A14 A21
S02
Suzuki Baleno 52-89 185/55R15 K1a K42 A01 A02 A04
EG 52-89 195/50R15 K1a K42 K56 A05 A08 A09
H032, 52-89 195/55R15 G03 K1a K42 K56 A12 A14 A21
e6*93/81, 95/54, 52-89 205/45R15 K1a K42 K56 A58 V15 S03
98/14*0024*.. 52-89 215/45R15 K1c K42 K56 R70
Suzuki Ignis 61 185/55R15 B50 K1c K42 K45 A01 A02 A04
FH 61 195/50R15 B50 K1c K42 K45 A05 A08 A09
e4*98/14*0047*.. 61 205/45R15 B50 K1c K2c K42 K45 A12 A14 A21
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 185/55R15 K2c K42 A01 A02 A04
MH 51-73 185/60R15 G03 K2c K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 195/50R15 K1c K2c K42 A12 A14 A21
- ohne Radhaus- KOV S02
Verbreiterungen
Suzuki Ignis 51-73 185/55R15 K42 A01 A02 A04
MH 51-73 185/60R15 G03 K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 195/50R15 K1c K2c K42 A12 A14 A21
- mit Radhaus- KMV S02
Verbreiterungen
Suzuki Ignis Sport 80 185/55R15 K42 A01 A02 A04
FH 80 195/50R15 K42 A05 A08 A09
e4*98/14*0047*.. 80 205/45R15 K25 K42 A12 A14 A21
- breite Karosserie KMV Skb S03
Suzuki Liana 66-79 185/55R15 R37 A02 A04 A05
ER 66-79 195/50R15 A01 K42 R37 A08 A09 A12
e4*98/14*0054*.., 66-79 195/55R15 A01 K42 A14 A21 Flh
e4*2001/116*0054*.. 66-79 205/50R15 A01 K42 K46 Lim V15 S03
Suzuki Splash 48,55,63 185/55R15 K1a K2b K42 R37 A01 A02 A04
EX 48,55,63 185/60R15 K1a K2b K42 A05 A08 A09
e4*2001/116*0130*.. 48,55,63 195/55R15 K1c K2b K41 K42 A12 A14 A21
48,55,63 205/50R15 K1c K2c K41 K42 V15 S04
48,55,63 205/55R15 K1c K2c K41 K42 K43 K44 K56
Suzuki Swift 51-75 185/55R15 R37 A02 A04 A05
MZ 51-75 185/60R15 A08 A09 A12
e4*2001/116*0090*.. 51-75 195/50R15 A01 K2b K42 A14 A21 A58
51-75 195/55R15 A01 K2b K42 Flh V15 S02
51-75 205/50R15 A01 K1a K2b K42
51-75 205/55R15 A01 K1a K2b K42
Suzuki Wagon R 39-69 195/45R15 K1c K2b K42 K44 K45 K56 T78 A01 A02 A04
MM A05 A08 A09
e4*98/14*0042*.., A12 A14 A21
e4*2001/116*0042* S03
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/45R15 K1c K2b K42 K44 K45 K56 T78 A01 A02 A04
MM, H00 A05 A08 A09
e4*2001/116*0042* A12 A14 A21
07-..; ab MJ 2004; S02
e1*2001/116*0311*..
Toyota Aygo 40, 50 175/50R15 K2b K42 K56 R70 A01 A02 A04
AB1 40, 50 195/45R15 K14 K2b K42 K44 K56 A05 A08 A09
e11*2001/116*0236*. A12 A14 A21
e11*2007/46*0055*.. Flh S02
Toyota Carina II 54-75 195/50R15 T82 A02 A04 A05
T17 54-75 195/55R15 A08 A09 A12
E868 54-75 205/50R15 A14 A21 S01
54-75 215/45R15 R70 T82
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Celica 63-92 185/55R15 A01 A02 A04
T16 63-92 195/50R15 A05 A08 A09
E195 63-92 195/55R15 A12 A14 A21
63-92 205/50R15 K1a K42 S01
63-92 215/45R15 K1a R70
Toyota Celica 77 195/50R15 A02 A04 A05
T18 77 195/55R15 A08 A09 A12
F411 77 205/50R15 A14 A21 S01
77 215/45R15 R70
77 215/50R15
Toyota Corolla 53-84 185/55R15 A01 K1a K42 A02 A04 A05
E10 53-84 195/50R15 A01 K1c K42 A08 A09 A12
G072, 53-84 205/50R15 A01 K1c K42 A14 A21 S01
e6*93/81*0005*.. 53-84 215/45R15 A01 K1c K42 R70
Toyota Corolla 51-81 185/55R15 B53 A02 A04 A05
E11, E11U 51-81 185/55R15 A01 B54 K42 A08 A09 A12
e6*95/54*0043*.., 51-81 195/50R15 A01 K1b K42 K56 A14 A21 A58
e11*98/14*0102*.. 51-81 195/55R15 A01 K1b K42 K56 S01
51-81 205/50R15 A01 K1b K42 K56
51-81 215/45R15 A01 K1b K42 K56 R70
Toyota Corolla 66-141 195/60R15 K41 K42 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 205/55R15 K1c K41 K42 A05 A08 A09
e11*98/14,2001/116* 66-141 215/55R15 K1c K2c K41 K42 A12 A14 A21
0178-0181,0251*.. 66-141 225/50R15 K1c K2c K41 K42 LK6 B03 Car Flh
Sth V15 Ver
S01
Toyota IQ 50,66,72 175/65R15 R70 A02 A04 A05
AJ1 50,66,72 185/60R15 A01 K1a K1b K2b K6c K6i A08 A09 A12
e6*2001/116*0119*.. 50,66,72 195/55R15 A01 K1c K2b K6c K6i A14 A21 B03
50,66,72 195/60R15 A01 K1c K2b K6c K6i Flh S01
Toyota MR2 103 185/55R15 R02 A02 A04 A05
W3 103 205/50R15 R03 A08 A09 A12
e11*98/14*0128*.., A14 A21 B03
e11*2001/116*0128*. VM5 S01
Toyota Paseo 66 185/55R15 K42 A01 A02 A04
L5 66 195/50R15 K1a K42 L02 A05 A08 A09
e6*93/81*0019*.. 66 215/45R15 K1a K42 L02 R70 A12 A14 A21
Cbo Cpe S01
Toyota Starlet 55 195/45R15 A01 K42 A02 A04 A05
P8 55 195/50R15 A01 K42 A08 A09 A12
F437 55 205/45R15 A01 K42 A14 A21 S01
55 215/45R15 A01 K42 R70
Toyota Starlet 55 195/45R15 K2b A01 A02 A04
P9 55 195/50R15 G01 K2b K42 K46 K56 L02 A05 A08 A09
e6*93/81*0020*.. 55 205/45R15 K1a K2b A12 A14 A21
55 215/45R15 G01 K1a K2b K42 K46 K56 R70 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

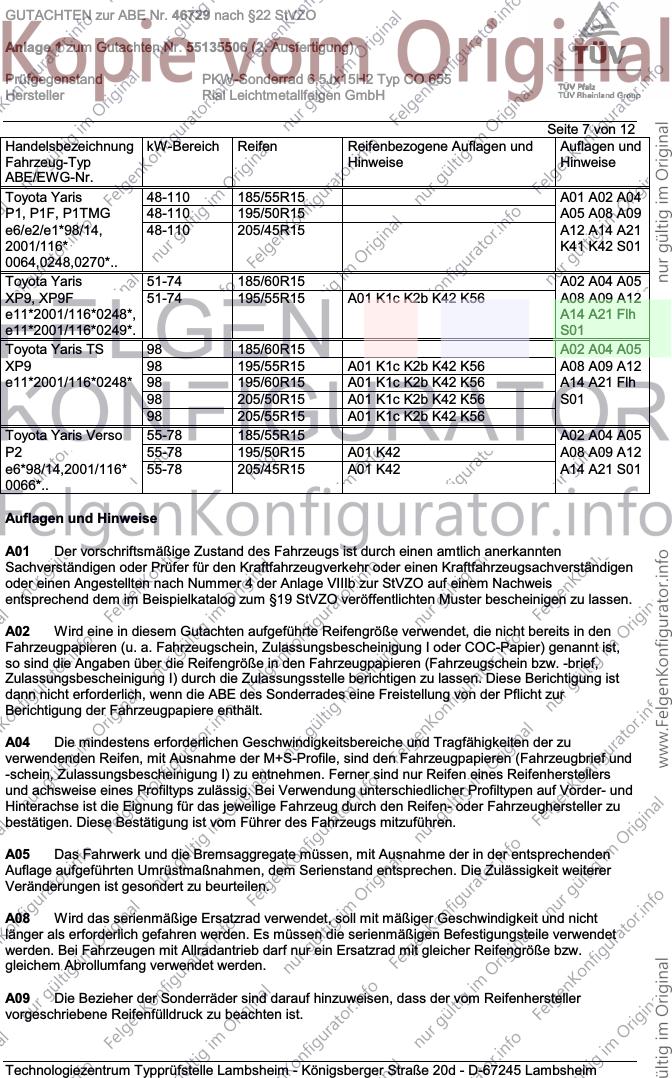

Seite 7 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 48-110 185/55R15 A01 A02 A04
P1, P1F, P1TMG 48-110 195/50R15 A05 A08 A09
e6/e2/e1*98/14, 48-110 205/45R15 A12 A14 A21
2001/116* K41 K42 S01
0064,0248,0270*..
Toyota Yaris 51-74 185/60R15 A02 A04 A05
XP9, XP9F 51-74 195/55R15 A01 K1c K2b K42 K56 A08 A09 A12
e11*2001/116*0248*, A14 A21 Flh
e11*2001/116*0249*. S01
Toyota Yaris TS 98 185/60R15 A02 A04 A05
XP9 98 195/55R15 A01 K1c K2b K42 K56 A08 A09 A12
e11*2001/116*0248* 98 195/60R15 A01 K1c K2b K42 K56 A14 A21 Flh
98 205/50R15 A01 K1c K2b K42 K56 S01
98 205/55R15 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 185/55R15 A02 A04 A05
P2 55-78 195/50R15 A01 K42 A08 A09 A12
e6*98/14,2001/116* 55-78 205/45R15 A01 K42 A14 A21 S01
0066*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 12
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
BK5 Auf ausreichenden Abstand der Rad-Reifenkombination zum ABS-Kabel (links + rechts) und
das OBD-Kabel (rechts) bzw. deren Halterungen ist zu achten. Ggf. Befestigungsclip verwenden (z.B.
Kia Ersatzteil-Nr. 0K72A 67C12)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 12
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K28 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

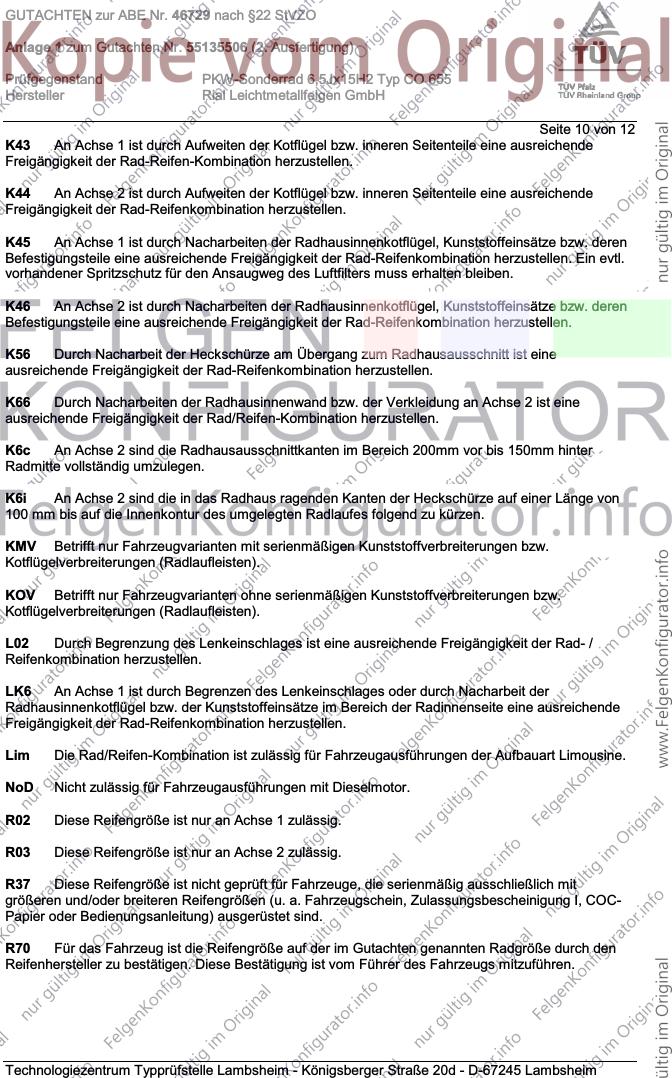

Seite 10 von 12
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH

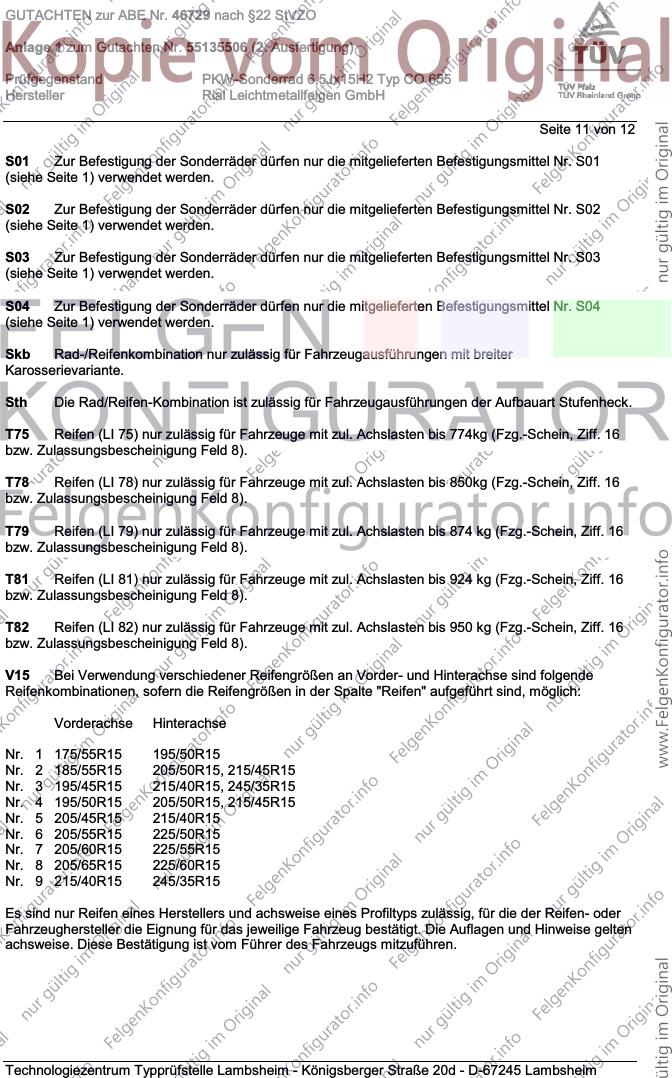

Seite 11 von 12
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 12 von 12
VM5 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/55R15 205/50R15
Nr. 2 195/50R15 215/45R15
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller
die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise. Diese
Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 01.11.2006 durchgeführt. Die
Verwendungsprüfung fand am 11.3.2010 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11.März 2010
Blauth 00148038.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
