GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 13
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 AS1-6516 X2 / Ø64 / Ø54,1 4/100/54,1 38 600 1995
Kennzeichnungen
KBA-Nummer 48443
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Schraube M12x1,5 Kegel 60° 100 30
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Mutter M12x1,5 (D6sp) Kegel 60° 100 -
S06 Mutter M12x1,5 Kegel 60° 110 -
S07 Schraube M12x1,5 Kegel 60° 90 30
S08 Mutter M12x1,5 (D6sp) Kegel 60° 110 -
S09 Mutter M12x1,25 (D2sp) Kegel 60° 90 -
S10 Mutter M12x1,25 (D2sp) Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Daihatsu, Hyundai, Kia, Mazda,
Opel, Peugeot, Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C1 (I) 40, 50 195/40R16 K14 K2b K36 K42 K56 0A1 A01 A02
P*****, PG A04 A05 A08
e11*2001/116* A09 A12 A14
0238*00-10; A21 Y84 S02
e11*2007/46*0056*..
- 3 Türer -
- incl. Facelift 2012
Daihatsu Charade 73 185/50R16 0A1 A02 A04
XP9F 73 195/45R16 A05 A08 A09
e11*2001/116*0249*. 73 195/50R16 A01 K1a K2b K42 K56 A12 A14 A21
73 205/45R16 Flh V16 S06
Daihatsu Materia 67,76 195/45R16 0A1 A02 A04
M4 67,76 205/45R16 A01 K1a K42 A05 A08 A09
e13*2001/116*0198*. A12 A14 A21
A58 S08
Daihatsu Sirion 51-76 195/45R16 K42 K56 0A1 A01 A02
M3 51-76 205/45R16 K1a K1b K2b K42 K44 K56 A04 A05 A08
e13*2003/97*0147*.., A09 A12 A14
e13*2001/116*0147*. A21 A58 S05
Hyundai Accent 71-83 185/50R16 0A1 A02 A04
MC 71-83 195/45R16 T80 T84 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K2b A12 A14 A21
71-83 205/45R16 A01 K1a Flh S06
Hyundai Accent 71-83 185/50R16 A01 K1a 0A1 A02 A04
MC, MCT 71-83 195/45R16 T80 T84 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K56 A12 A14 A21
e4*2001/116*0110* 71-83 205/45R16 A01 K1a Sth S06
Hyundai Getz 46-81 195/45R16 K1a K2b K42 0A1 A01 A02
TB, TBI 46-81 205/40R16 K1a K2b K42 A04 A05 A08
e4*98/14*0066*.., A09 A12 A14
e4*2001/116*0123*.. A21 Flh S06
Hyundai i10 48,5, 64 195/40R16 K1a K1b K2b 0A1 A01 A02
IA 48,5, 64 195/45R16 K1c K2b K8e A04 A05 A08
e11*2007/46*1008*.. 48,5, 64 205/45R16 K1c K2b K8e A09 A12 A14
A21 A58 Flh
S06
Hyundai i10 47-63 195/40R16 K1c K2b K41 T80 0A1 A01 A02
PA A04 A05 A08
e4*2001/116*0131*.. A09 A12 A14
A21 A58 Flh
S06
Hyundai i20 55-94 185/50R16 K1c K2b T81 0A1 A01 A02
PB, PBT 55-94 195/45R16 K1c K2b T80 T84 A04 A05 A08
e11*2001/116*0333*. 55-94 195/50R16 K1c K2b A09 A12 A14
e11*2007/46*0129*.. 55-94 205/45R16 K1c K2b A21 Flh S06
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

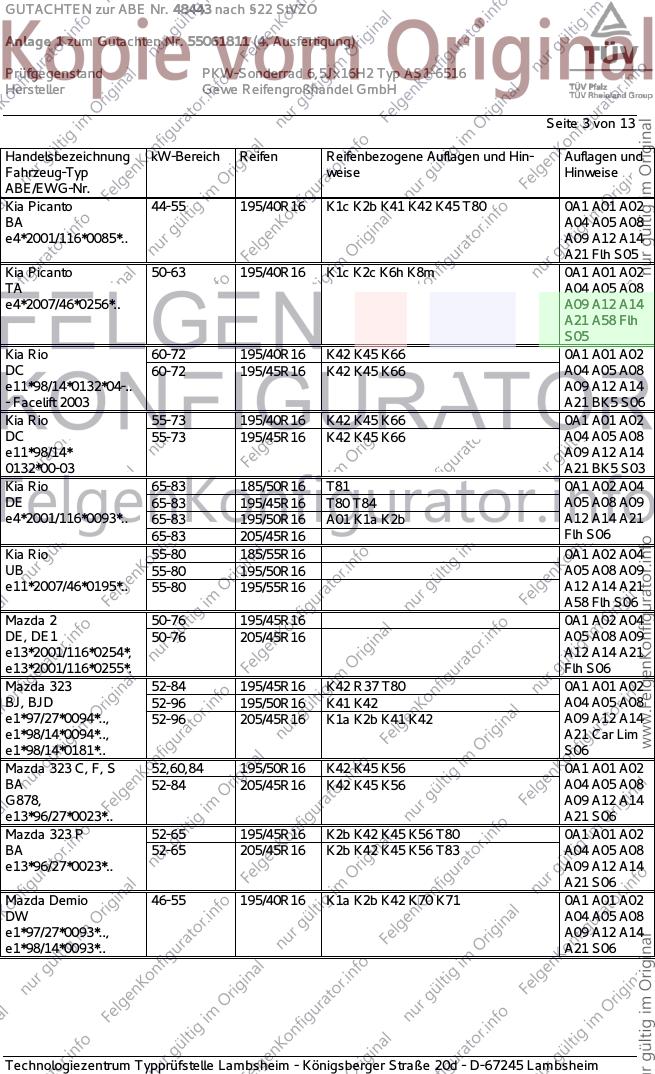

GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Picanto 44-55 195/40R16 K1c K2b K41 K42 K45 T80 0A1 A01 A02
BA A04 A05 A08
e4*2001/116*0085*.. A09 A12 A14
A21 Flh S05
Kia Picanto 50-63 195/40R16 K1c K2c K6h K8m 0A1 A01 A02
TA A04 A05 A08
e4*2007/46*0256*.. A09 A12 A14
A21 A58 Flh
S05
Kia Rio 60-72 195/40R16 K42 K45 K66 0A1 A01 A02
DC 60-72 195/45R16 K42 K45 K66 A04 A05 A08
e11*98/14*0132*04-.. A09 A12 A14
- Facelift 2003 A21 BK5 S06
Kia Rio 55-73 195/40R16 K42 K45 K66 0A1 A01 A02
DC 55-73 195/45R16 K42 K45 K66 A04 A05 A08
e11*98/14* A09 A12 A14
0132*00-03 A21 BK5 S03
Kia Rio 65-83 185/50R16 T81 0A1 A02 A04
DE 65-83 195/45R16 T80 T84 A05 A08 A09
e4*2001/116*0093*.. 65-83 195/50R16 A01 K1a K2b A12 A14 A21
65-83 205/45R16 Flh S06
Kia Rio 55-80 185/55R16 0A1 A02 A04
UB 55-80 195/50R16 A05 A08 A09
e11*2007/46*0195*.. 55-80 195/55R16 A12 A14 A21
A58 Flh S06
Mazda 2 50-76 195/45R16 0A1 A02 A04
DE, DE1 50-76 205/45R16 A05 A08 A09
e13*2001/116*0254*, A12 A14 A21
e13*2001/116*0255*. Flh S06
Mazda 323 52-84 195/45R16 K42 R37 T80 0A1 A01 A02
BJ, BJD 52-96 195/50R16 K41 K42 A04 A05 A08
e1*97/27*0094*.., 52-96 205/45R16 K1a K2b K41 K42 A09 A12 A14
e1*98/14*0094*.., A21 Car Lim
e1*98/14*0181*.. S06
Mazda 323 C, F, S 52,60,84 195/50R16 K42 K45 K56 0A1 A01 A02
BA 52-84 205/45R16 K42 K45 K56 A04 A05 A08
G878, A09 A12 A14
e13*96/27*0023*.. A21 S06
Mazda 323 P 52-65 195/45R16 K2b K42 K45 K56 T80 0A1 A01 A02
BA 52-65 205/45R16 K2b K42 K45 K56 T83 A04 A05 A08
e13*96/27*0023*.. A09 A12 A14
A21 S06
Mazda Demio 46-55 195/40R16 K1a K2b K42 K70 K71 0A1 A01 A02
DW A04 A05 A08
e1*97/27*0093*.., A09 A12 A14
e1*98/14*0093*.. A21 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda MX-3 65-79 195/50R16 0A1 A02 A04
EC 65-98 205/45R16 A05 A08 A09
F946, 95-98 205/50R16 A01 K42 A12 A14 A21
e13*96/27*0027*.. S06
Mazda MX-5 66-96 195/45R16 K1a K42 K45 0A1 A01 A02
NA 66-96 205/45R16 K1a K42 K45 A04 A05 A08
F488, A09 A12 A14
e2*93/81*0163*.. A21 S06
Mazda MX-5 81-107 195/45R16 R37 0A1 A02 A04
NB, NBD 81-107 205/45R16 A05 A08 A09
e11*96/79*0083*.., A12 A14 A21
e11*98/14*0083*.., B03 S08
e1*98/14*0192*..
Opel Agila 43-55 195/40R16 K1c K2b K42 K45 K56 T80 0A1 A01 A02
H00 A04 A05 A08
e1*98/14*0141*00-07 A09 A12 A14
bis MJ2003 A21 S09
Opel Agila 43-59 195/40R16 K1c K2b K42 K45 K56 T80 0A1 A01 A02
H00 A04 A05 A08
e1*98/14*0141*08-.. A09 A12 A14
ab MJ2004 A21 S02
Opel Agila (II) 48-69 185/50R16 K1c K2b K42 0A1 A01 A02
H-B 48-69 195/45R16 K1a K2b K42 A04 A05 A08
e4*2001/116*0135*.. 48-69 195/50R16 K1c K2c K41 K42 A09 A12 A14
48-69 205/45R16 K1c K2b K41 K42 A21 S07
Peugeot 107 40, 50 195/40R16 K14 K2b K36 K42 K56 0A1 A01 A02
P*****, PG A04 A05 A08
e11*2001/116* A09 A12 A14
0237*00-10; A21 Y84 S02
e11*2007/46*0057*..
- 3 Türer -
- incl. Facelift 2012
Subaru Justy 51 195/45R16 K42 K56 0A1 A01 A02
M3, M3G 51 205/45R16 K1a K1b K2b K42 K44 K56 A04 A05 A08
e13*2001/116*, A09 A12 A14
2003/97*0147*03-.., A21 A58 S05
e11*2001/116*0354*.
Subaru Justy G3X 51-73 185/50R16 K1c K2c K42 0A1 A01 A02
NH 51-73 195/45R16 K1c K2c K42 A04 A05 A08
e4*2001/116*0071*.. 51-73 205/45R16 K1c K2c K42 K44 A09 A12 A14
A21 S03
Suzuki Baleno 52-89 195/45R16 0A1 A01 A02
EG 52-89 205/45R16 G54 A04 A05 A08
H032, A09 A12 A14
e6*93/81, 95/54, A21 A58 K1a
98/14*0024*.. K2b K42 K56
S09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 61 195/45R16 B51 K1c K42 K45 0A1 A01 A02
FH A04 A05 A08
e4*98/14*0047*.. A09 A12 A14
A21 S04
Suzuki Ignis 51-73 185/50R16 K1c K2b K42 0A1 A01 A02
MH 51-73 195/45R16 K1c K2b K42 A04 A05 A08
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2b K42 K44 A09 A12 A14
- mit Radhaus- A21 KMV S03
Verbreiterungen
Suzuki Ignis 51-73 185/50R16 K1c K2c K42 0A1 A01 A02
MH 51-73 195/45R16 K1c K2c K42 A04 A05 A08
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2c K42 K44 A09 A12 A14
- ohne Radhaus- A21 KOV S03
Verbreiterungen
Suzuki Ignis Sport 80 195/45R16 K42 0A1 A01 A02
FH A04 A05 A08
e4*98/14*0047*.. A09 A12 A14
- breite Karosserie A21 KMV Skb
S04
Suzuki Liana 66-79 195/45R16 T80 0A1 A02 A04
ER 66-79 195/50R16 A05 A08 A09
e4*98/14*0054*.., 66-79 205/45R16 A12 A14 A21
e4*2001/116*0054*.. Flh Lim S04
Suzuki Splash 48-69 185/50R16 K1c K2b K42 0A1 A01 A02
EX 48-69 195/45R16 K1a K2b K42 A04 A05 A08
e4*2001/116*0130*..; 48-69 195/50R16 K1c K2c K41 K42 A09 A12 A14
e4*2007/46*0283*.. 48-69 205/45R16 K1c K2b K41 K42 A21 S07
Suzuki Swift 67-75 185/50R16 0A1 A02 A04
EZ 67-75 195/45R16 A05 A08 A09
e4*2001/116*0102*.. 67-75 195/50R16 A01 K2b K42 A12 A14 A21
67-75 205/45R16 A58 Flh S09
Suzuki Swift 51-75 185/50R16 0A1 A02 A04
MZ 51-75 195/45R16 A05 A08 A09
e4*2001/116*0090*.. 51-75 195/50R16 A01 K2b K42 A12 A14 A21
51-75 205/45R16 A58 Flh S03
Suzuki Swift 55,66,69 185/50R16 0A1 A02 A04
NZ 55,66,69 185/55R16 A01 K6d K6g A05 A08 A09
e4*2007/46*0155*..; 55,66,69 195/45R16 A12 A14 A21
e4*2007/46*0293*.. 55,66,69 195/50R16 A01 K1c K2b K6d K6g A58 Flh V16
55,66,69 205/45R16 A01 K1a K1b K6d K6g S03
Suzuki Swift 4x4 67-68 185/50R16 0A1 A02 A04
EZ 67-68 195/45R16 A05 A08 A09
e4*2001/116*0102*.. 67-68 195/50R16 A01 K2b A12 A14 A21
67-68 205/45R16 A56 Flh S09
Suzuki Swift 4x4 66,69 185/50R16 0A1 A02 A04
FZ 66,69 185/55R16 A05 A08 A09
e4*2007/46*0198*..; 66,69 195/45R16 A12 A14 A21
e4*2007/46*0294*.. 66,69 195/50R16 A01 K1c K2b A56 Flh S10
66,69 205/45R16 A01 K1a K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

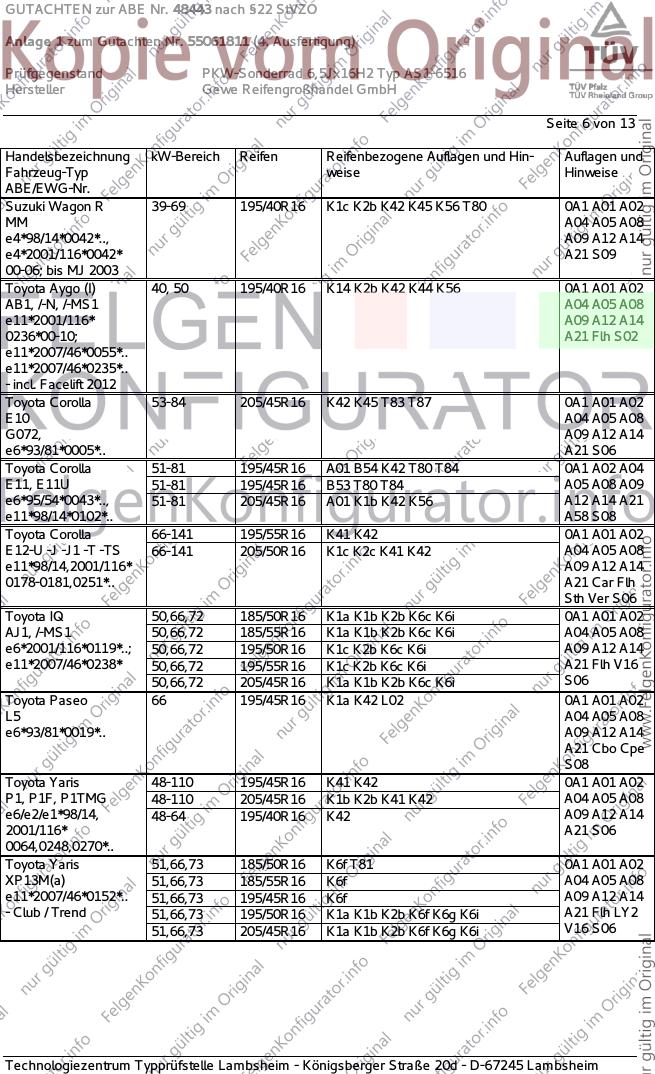

GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Wagon R 39-69 195/40R16 K1c K2b K42 K45 K56 T80 0A1 A01 A02
MM A04 A05 A08
e4*98/14*0042*.., A09 A12 A14
e4*2001/116*0042* A21 S09
00-06; bis MJ 2003
Toyota Aygo (I) 40, 50 195/40R16 K14 K2b K42 K44 K56 0A1 A01 A02
AB1, /-N, /-MS1 A04 A05 A08
e11*2001/116* A09 A12 A14
0236*00-10; A21 Flh S02
e11*2007/46*0055*..
e11*2007/46*0235*..
- incl. Facelift 2012
Toyota Corolla 53-84 205/45R16 K42 K45 T83 T87 0A1 A01 A02
E10 A04 A05 A08
G072, A09 A12 A14
e6*93/81*0005*.. A21 S06
Toyota Corolla 51-81 195/45R16 A01 B54 K42 T80 T84 0A1 A02 A04
E11, E11U 51-81 195/45R16 B53 T80 T84 A05 A08 A09
e6*95/54*0043*.., 51-81 205/45R16 A01 K1b K42 K56 A12 A14 A21
e11*98/14*0102*.. A58 S08
Toyota Corolla 66-141 195/55R16 K41 K42 0A1 A01 A02
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A04 A05 A08
e11*98/14,2001/116* A09 A12 A14
0178-0181,0251*.. A21 Car Flh
Sth Ver S06
Toyota IQ 50,66,72 185/50R16 K1a K1b K2b K6c K6i 0A1 A01 A02
AJ1, /-MS1 50,66,72 185/55R16 K1a K1b K2b K6c K6i A04 A05 A08
e6*2001/116*0119*..; 50,66,72 195/50R16 K1c K2b K6c K6i A09 A12 A14
e11*2007/46*0238* 50,66,72 195/55R16 K1c K2b K6c K6i A21 Flh V16
50,66,72 205/45R16 K1a K1b K2b K6c K6i S06
Toyota Paseo 66 195/45R16 K1a K42 L02 0A1 A01 A02
L5 A04 A05 A08
e6*93/81*0019*.. A09 A12 A14
A21 Cbo Cpe
S08
Toyota Yaris 48-110 195/45R16 K41 K42 0A1 A01 A02
P1, P1F, P1TMG 48-110 205/45R16 K1b K2b K41 K42 A04 A05 A08
e6/e2/e1*98/14, 48-64 195/40R16 K42 A09 A12 A14
2001/116* A21 S06
0064,0248,0270*..
Toyota Yaris 51,66,73 185/50R16 K6f T81 0A1 A01 A02
XP13M(a) 51,66,73 185/55R16 K6f A04 A05 A08
e11*2007/46*0152*.. 51,66,73 195/45R16 K6f A09 A12 A14
- Club / Trend 51,66,73 195/50R16 K1a K1b K2b K6f K6g K6i A21 Flh LY2
51,66,73 205/45R16 K1a K1b K2b K6f K6g K6i V16 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51, 66, 73 185/50R16 K6f T81 0A1 A01 A02
XP13M(a), XP13N(a) 51, 66, 73 185/55R16 K6f A04 A05 A08
e11*2007/46*0152*..; 51, 66, 73 195/45R16 K6f A09 A12 A14
e11*2007/46*0153*.. 51, 66, 73 195/50R16 K1a K1b K2b K6f K6g K6i A21 Flh LY1
51, 66, 73 205/45R16 K1a K1b K2b K6f K6g K6i V16 S06
Toyota Yaris 51-74 185/50R16 0A1 A02 A04
XP9, XP9F 51-74 195/45R16 T80 A05 A08 A09
e11*2001/116*0248*, 51-74 195/50R16 A01 K1a K2b K42 K56 A12 A14 A21
e11*2001/116*0249*. 51-74 205/45R16 Flh V16 S06
Toyota Yaris Hybrid 55 185/50R16 K6f T81 0A1 A01 A02
XP13M(a) 55 185/55R16 K6f A04 A05 A08
e11*2007/46*0152*.. 55 195/45R16 K6f A09 A12 A14
55 195/50R16 K1a K1b K2b K6f K6g K6i A21 Flh LY1
55 205/45R16 K1a K1b K2b K6f K6g K6i V16 S06
Toyota Yaris Hybrid 55 185/50R16 K6f T81 0A1 A01 A02
Club 55 185/55R16 K6f A04 A05 A08
XP13M(a) 55 195/45R16 K6f A09 A12 A14
e11*2007/46*0152*.. 55 195/50R16 K1a K1b K2b K6f K6g K6i A21 Flh LY3
55 205/45R16 K1a K1b K2b K6f K6g K6i V16 S06
Toyota Yaris TS 98 185/50R16 0A1 A02 A04
XP9 98 185/55R16 A05 A08 A09
e11*2001/116*0248* 98 195/50R16 A01 K1a K2b K42 K56 A12 A14 A21
98 195/55R16 A01 K1a K2b K42 K56 Flh S06
98 205/45R16
98 205/50R16 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 195/45R16 0A1 A02 A04
P2 55-78 205/45R16 A01 K42 A05 A08 A09
e6*98/14,2001/116* A12 A14 A21
0066*.. S06
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 13
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
BK5 Auf ausreichenden Abstand der Rad-Reifenkombination zum ABS-Kabel (links + rechts) und
das OBD-Kabel (rechts) bzw. deren Halterungen ist zu achten. Ggf. Befestigungsclip verwenden (z.B.
Kia Ersatzteil-Nr. 0K72A 67C12)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 13
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 13
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K70 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt nachzuarbei-
ten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 11 von 13
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu An-
schlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur
für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09
(siehe Seite 1) verwendet werden.
S10 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievarian-
te.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 12 von 13

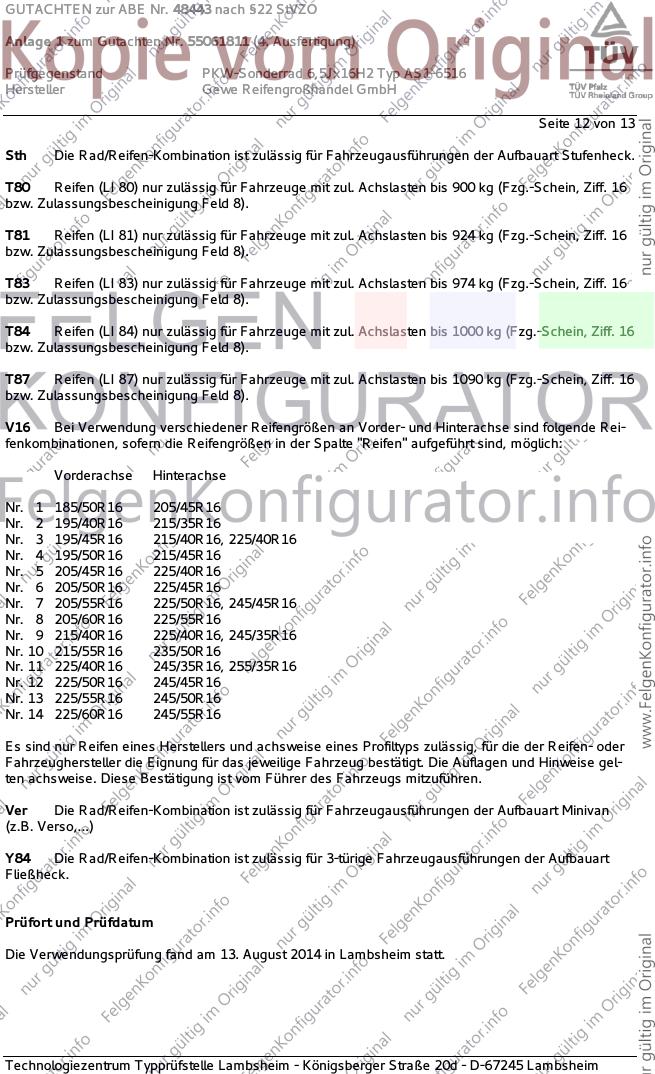

Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. August 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48443 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55061811 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ AS1-6516
Hersteller Gewe Reifengroßhandel GmbH
Seite 13 von 13

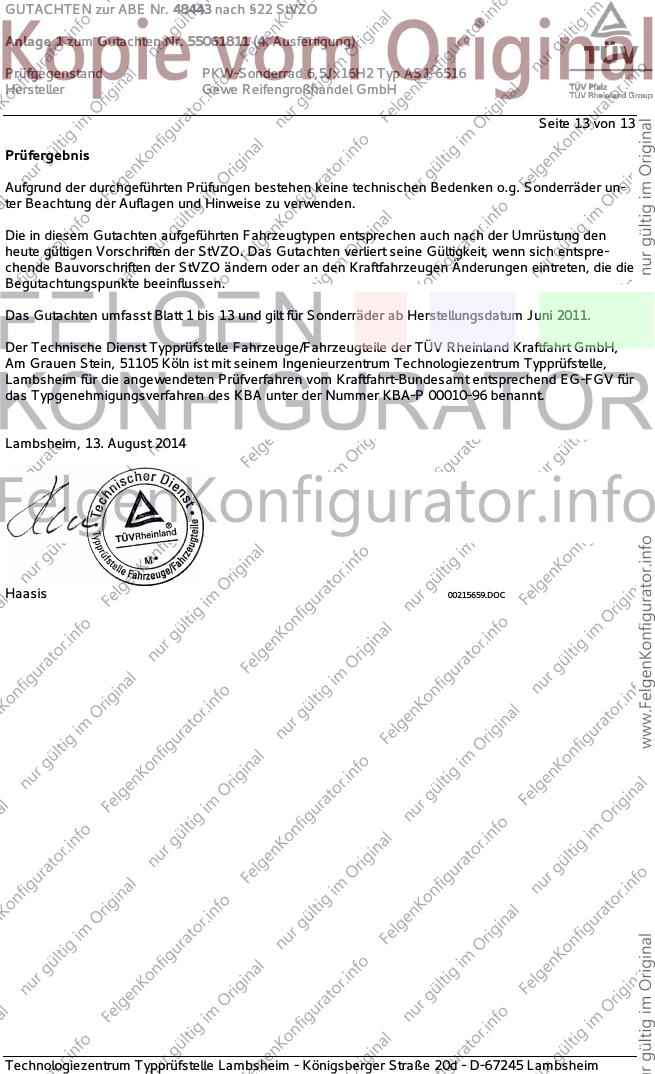

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. August 2014
Haasis 00215659.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
