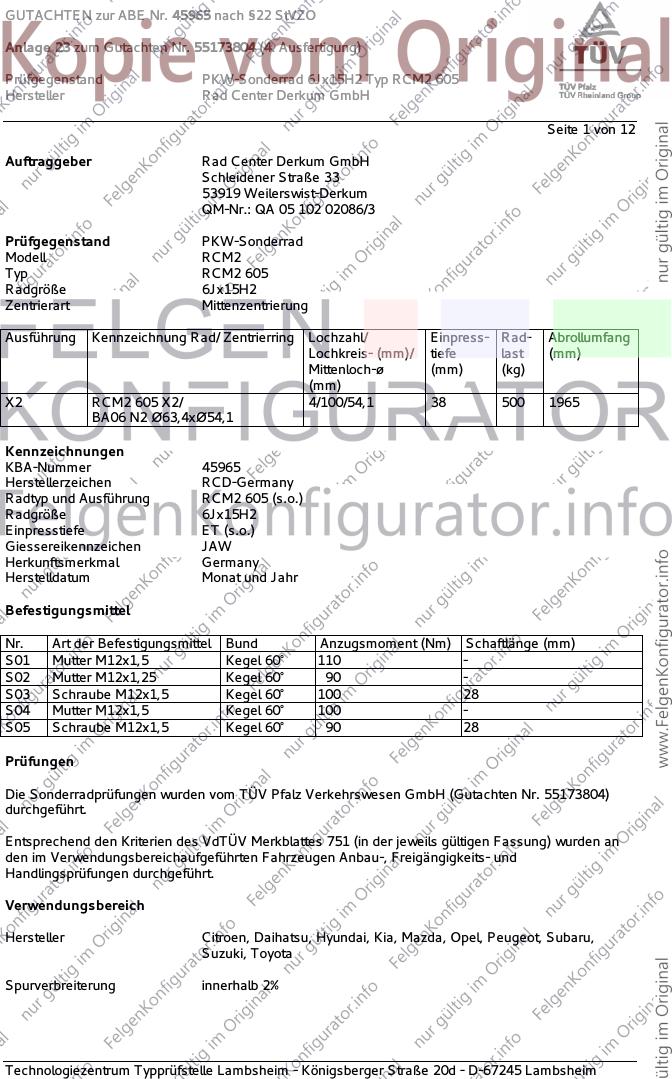

GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 1 von 12
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 102 02086/3
Prüfgegenstand PKW-Sonderrad
Modell RCM2
Typ RCM2 605
Radgröße 6Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 RCM2 605 X2/ 4/100/54,1 38 500 1965
BA06 N2 Ø63,4xØ54,1
Kennzeichnungen
KBA-Nummer 45965
Herstellerzeichen RCD-Germany
Radtyp und Ausführung RCM2 605 (s.o.)
Radgröße 6Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Mutter M12x1,5 Kegel 60° 100 -
S05 Schraube M12x1,5 Kegel 60° 90 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55173804)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Daihatsu, Hyundai, Kia, Mazda, Opel, Peugeot, Subaru,
Suzuki, Toyota
Spurverbreiterung innerhalb 2%

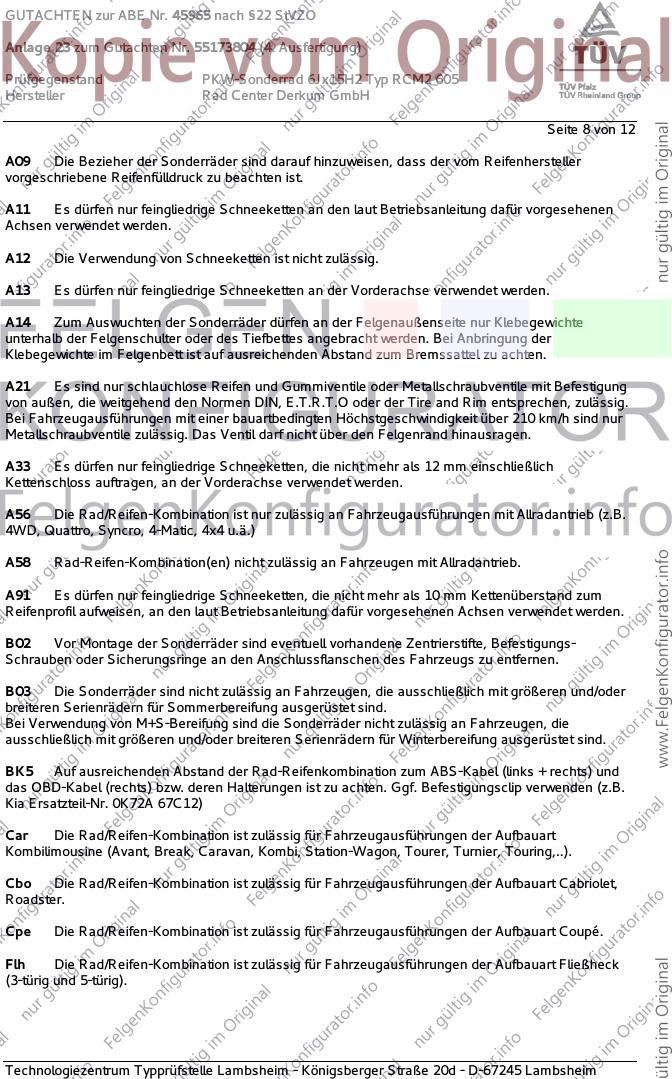

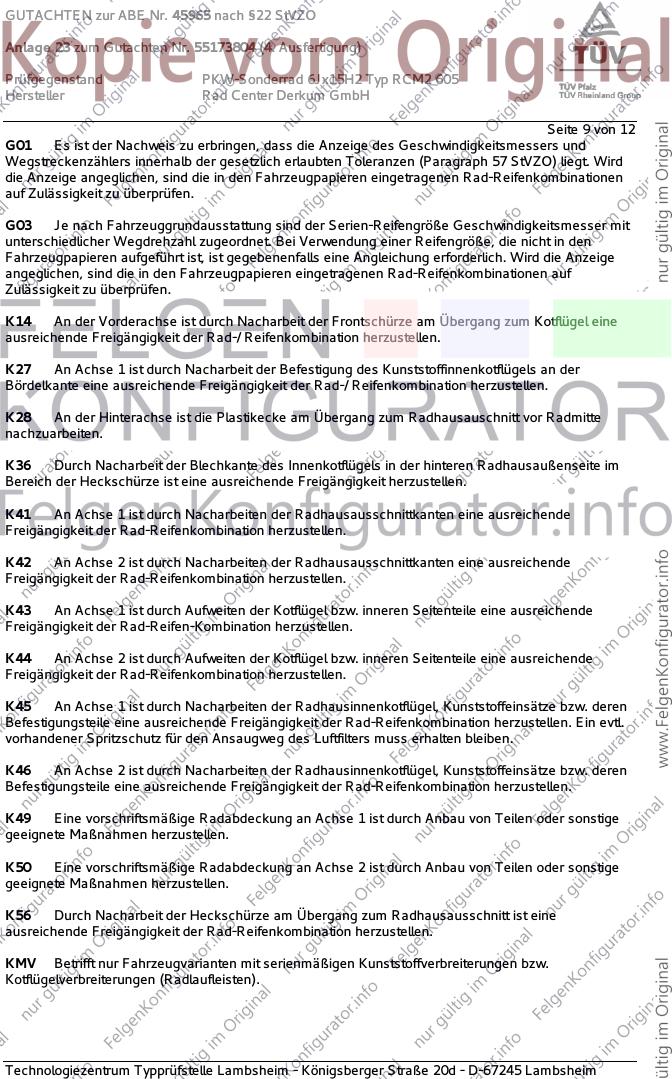

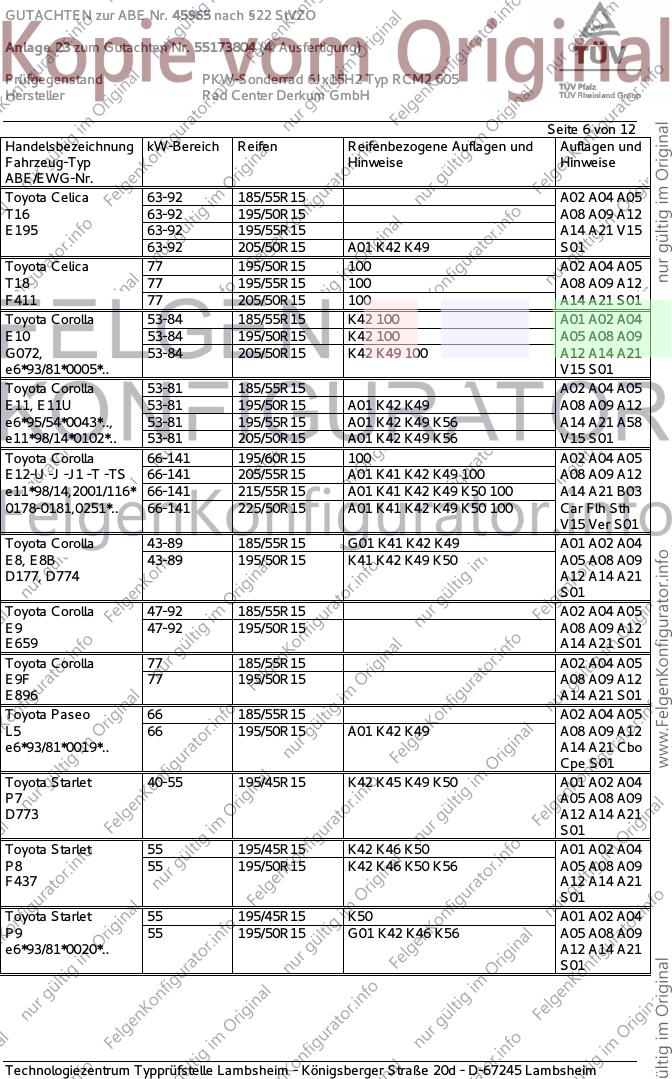

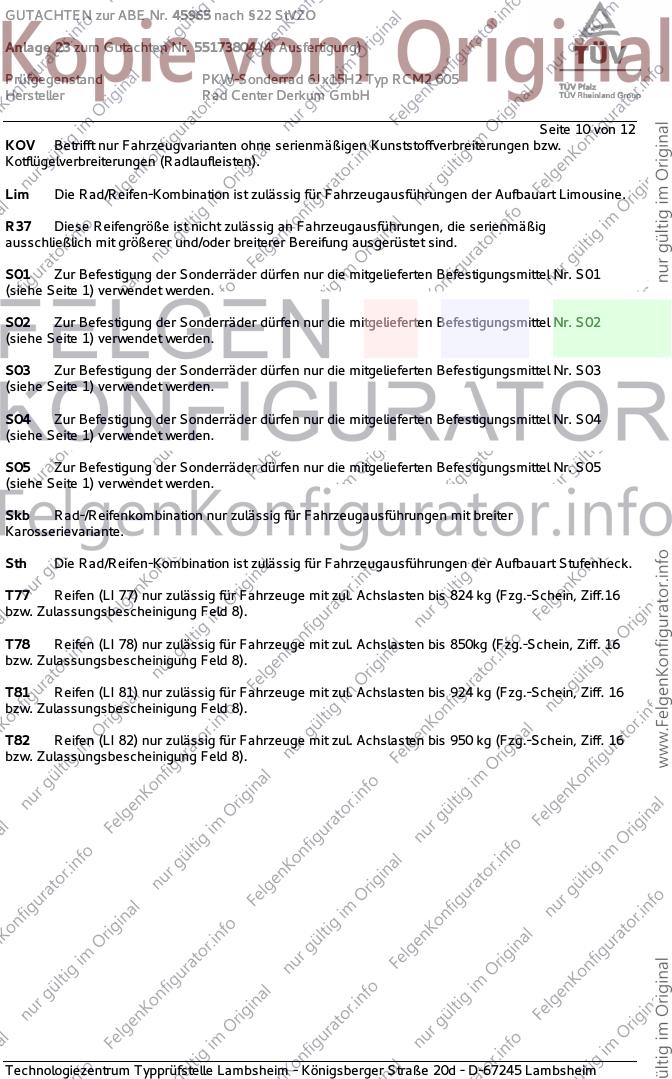

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 40, 50 195/45R15 K36 K42 K50 K56 A01 A02 A04
P***** A05 A08 A09
e11*2001/116*0238*. A12 A14 A21
- 5 Türer - Y85 S03
Citroen C1 40, 50 195/45R15 K14 K36 K42 K50 K56 A01 A02 A04
P***** A05 A08 A09
e11*2001/116*0238*. A12 A14 A21
- 3 Türer - Y84 S03
Daihatsu Materia 67,76 175/60R15 A33 A02 A04 A05
M4 67,76 185/55R15 A33 A08 A09 A14
e13*2001/116*0198*. 67,76 195/50R15 A12 A21 A58 S01
67,76 195/55R15 A01 A12 G01
Daihatsu Sirion 51 175/55R15 K42 K56 T77 A01 A02 A04
M3 51-76 185/55R15 K42 K56 A05 A08 A09
e13*2003/97*0147*.., 51-76 195/50R15 K42 K44 K49 K56 A12 A14 A21
e13*2001/116*0147*. A58 S04
Hyundai Accent 55-77,2 185/55R15 K41 K42 K56 A01 A02 A04
LC A05 A08 A09
e4*98/14*0037*.. A12 A14 A21
- Pony, Excel B02 S01
Hyundai Accent 71-83 185/55R15 R37 A02 A04 A05
MC 71-83 185/60R15 R37 A08 A09 A14
e4*2001/116*0103*.., 71-83 195/50R15 A01 K49 R37 A21 B03 Flh
71-83 195/55R15 S01
71-83 205/50R15 A01 K49 K50 K56
Hyundai Accent 71-83 185/55R15 R37 A02 A04 A05
MC, MCT 71-83 185/60R15 R37 A08 A09 A12
e4*2001/116*0103*.., 71-83 195/50R15 A01 K49 R37 A14 A21 B03
e4*2001/116*0110* 71-83 195/55R15 Sth S01
71-83 205/50R15 A01 K49 K56
Hyundai Getz 46-81 185/55R15 K42 K49 K50 A01 A02 A04
TB, TBI 46-81 195/50R15 K42 K49 K50 A05 A08 A09
e4*98/14*0066*.., 46-81 205/50R15 K42 K49 K50 A12 A14 A21
e4*2001/116*0123*.. Flh V15 S01
Hyundai i10 48,5; 55 195/45R15 K49 K50 A01 A02 A04
PA A05 A08 A09
e4*2001/116*0131*.. A12 A14 A21
A58 Flh S01
Kia Picanto 44-55 195/45R15 K42 K49 K50 T78 A01 A02 A04
BA A05 A08 A09
e4*2001/116*0085*.. A12 A14 A21
Flh S04
Kia Rio 60-71,1 185/55R15 BK5 K42 K45 A01 A02 A04
DC 60-71,1 195/50R15 BK5 K42 K45 A05 A08 A09
e11*98/14*0132*04-.. A12 A14 A21
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Rio 55-72,1 185/55R15 BK5 K42 K45 A01 A02 A04
DC 55-72,1 195/45R15 BK5 K42 A05 A08 A09
e11*98/14* 55-72,1 195/50R15 BK5 K42 K45 A12 A14 A21
0132*00-03 S03
Kia Rio 71-83 185/55R15 A02 A04 A05
DE 71-83 185/60R15 A08 A09 A12
e4*2001/116*0093*.. 71-83 195/50R15 A14 A21 Flh
71-83 195/55R15 V15 S01
71-83 205/50R15 A01 K49 K50
Mazda 121 39-53 195/45R15 A01 A02 A04
DB A05 A08 A09
F706 A12 A14 A21
K42 K49 S01
Mazda 2 50-76 175/60R15 A91 A02 A04 A05
DE, DE1 50-76 185/55R15 A91 A08 A09 A14
e13*2001/116*0254*, 50-76 195/50R15 A12 A21 Flh V15
e13*2001/116*0255*. 50-76 205/50R15 A01 A12 K42 K49 K50 S01
Mazda 323 41-94 185/55R15 R37 A02 A04 A05
BG 41-94 195/50R15 A01 K42 K49 A08 A09 A12
F276 A14 A21 S01
Mazda 323 120-136 195/55R15 A01 K42 A02 A04 A05
BG8 76-136 185/55R15 R37 T81 T82 A08 A09 A12
F545 76-136 195/50R15 A01 K42 T82 A14 A21 S01
Mazda 323 C, F, S 52,60,84 195/55R15 A01 K42 K45 K56 100 A02 A04 A05
BA 52-84 185/55R15 T81 T82 100 A08 A09 A12
G878, 52-84 195/50R15 A01 K42 K45 T82 100 A14 A21 V15
e13*96/27*0023*.. 52-84 205/50R15 A01 K42 K45 K56 100 S01
Mazda 323 P 52-65 185/55R15 T81 T82 100 A02 A04 A05
BA 52-65 195/50R15 A01 K42 K45 T82 100 A08 A09 A12
e13*96/27*0023*.. 52-65 195/55R15 A01 K42 K45 K56 100 A14 A21 V15
52-65 205/50R15 A01 K42 K45 K50 K56 100 S01
Mazda Demio 46-55 195/45R15 K14 K28 K42 K49 K50 A01 A02 A04
DW A05 A08 A09
e1*97/27*0093*.., A12 A14 A21
e1*98/14*0093*.. S01
Mazda MX-3 65-79 185/55R15 A02 A04 A05
EC 65-79 195/50R15 A08 A09 A12
F946, 65-79 195/55R15 A14 A21 V15
e13*96/27*0027*.. 65-98 205/50R15 S01
65-98 215/50R15
95-98 205/55R15
Mazda MX-5 66-96 185/55R15 R37 A02 A04 A05
NA 66-96 195/50R15 A08 A09 A12
F488, 66-96 205/50R15 A01 K42 K45 K49 A14 A21 V15
e2*93/81*0163*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 81-107 185/55R15 A11 R37 A02 A04 A05
NB, NBD 81-107 195/50R15 A12 A08 A09 A14
e11*96/79*0083*.., 81-107 205/50R15 A12 A21 B03 V15
e11*98/14*0083*.., S01
e1*98/14*0192*..
Opel Agila 43-55 195/45R15 K42 K45 K49 K50 K56 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*00-07 A12 A14 A21
bis MJ2003 S02
Opel Agila 43-59 195/45R15 K42 K45 K49 K50 K56 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*08-.. A12 A14 A21
ab MJ2004 S03
Opel Agila (II) 48,55,63 175/60R15 R37 A02 A04 A05
H-B 48,55,63 185/55R15 A01 K42 K49 K50 R37 A08 A09 A12
e4*2001/116*0135*.. 48,55,63 185/60R15 A01 K42 K49 K50 A14 A21 V15
48,55,63 195/55R15 A01 K41 K42 K49 K50 S05
48,55,63 205/50R15 A01 K41 K42 K44 K49 K50
48,55,63 205/55R15 A01 K41 K42 K43 K44 K49 K50
K56
Peugeot 107 40, 50 195/45R15 K36 K42 K50 K56 A01 A02 A04
P***** A05 A08 A09
e11*2001/116*0237*. A12 A14 A21
- 5 Türer - Y85 S03
Peugeot 107 40, 50 195/45R15 K14 K36 K42 K50 K56 A01 A02 A04
P***** A05 A08 A09
e11*2001/116*0237*. A12 A14 A21
- 3 Türer - Y84 S03
Subaru Justy 51 175/55R15 K42 K56 T77 A01 A02 A04
M3 51 185/55R15 K42 K56 A05 A08 A09
e13*2001/116*, 51 195/50R15 K42 K44 K49 K56 A12 A14 A21
2003/97*0147*03-.. A58 S04
Subaru Justy G3X 51-73 175/60R15 K42 A01 A02 A04
NH 51-73 185/55R15 K42 K50 A05 A08 A09
e4*2001/116*0071*.. 51-73 185/60R15 G03 K42 K50 A12 A14 A21
51-73 195/50R15 K42 K49 K50 S03
Suzuki Baleno 52-89 185/55R15 A02 A04 A05
EG 52-89 195/50R15 A08 A09 A12
H032, 52-89 195/55R15 A01 G03 K42 K56 A14 A21 A58
e6*93/81, 95/54, S02
98/14*0024*..
Suzuki Ignis 61 185/55R15 K42 A01 A02 A04
FH 61 195/50R15 K42 K45 K49 A05 A08 A09
e4*98/14*0047*.. A12 A14 A21
S02
Suzuki Ignis 51-73 175/60R15 K42 A01 A02 A04
MH 51-73 185/55R15 K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 185/60R15 G03 K42 A12 A14 A21
- mit Radhaus- 51-73 195/50R15 K42 K49 K50 KMV S03
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 175/60R15 K42 A01 A02 A04
MH 51-73 185/55R15 K42 K50 A05 A08 A09
e4*2001/116*0070*.. 51-73 185/60R15 G03 K42 K50 A12 A14 A21
- ohne Radhaus- 51-73 195/50R15 K42 K49 K50 KOV S03
Verbreiterungen
Suzuki Ignis Sport 80 185/55R15 K42 A01 A02 A04
FH 80 195/50R15 K42 A05 A08 A09
e4*98/14*0047*.. A12 A14 A21
- breite Karosserie KMV Skb
S02
Suzuki Liana 66-79 185/55R15 A11 R37 A02 A04 A05
ER 66-79 195/50R15 A12 R37 A08 A09 A14
e4*98/14*0054*.., 66-79 195/55R15 A12 A21 Flh Lim
e4*2001/116*0054*.. 66-79 205/50R15 A01 A12 K42 S02
Suzuki Splash 48,55,63 175/60R15 R37 A02 A04 A05
EX 48,55,63 185/55R15 A01 K42 K49 K50 R37 A08 A09 A12
e4*2001/116*0130*.. 48,55,63 185/60R15 A01 K42 K49 K50 A14 A21 V15
48,55,63 195/55R15 A01 K41 K42 K49 K50 S05
48,55,63 205/50R15 A01 K41 K42 K44 K49 K50
48,55,63 205/55R15 A01 K41 K42 K43 K44 K49 K50
K56
Suzuki Swift 67-75 175/60R15 A13 R37 A02 A04 A05
EZ 67-75 185/55R15 A33 R37 A08 A09 A14
e4*2001/116*0102*.. 67-75 185/60R15 A33 A21 A58 Flh
67-75 195/50R15 A12 S02
67-75 195/55R15 A12
Suzuki Swift AWD 67-68 175/60R15 A13 R37 A02 A04 A05
EZ 67-68 185/55R15 A33 R37 A08 A09 A14
e4*2001/116*0102*.. 67-68 185/60R15 A33 A21 A56 Flh
67-68 195/50R15 A12 S02
67-68 195/55R15 A12
Suzuki Wagon R 39-69 195/45R15 K42 K45 K49 K50 K56 A01 A02 A04
MM A05 A08 A09
e4*98/14*0042*.., A12 A14 A21
e4*2001/116*0042* S02
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/45R15 K42 K45 K49 K50 K56 A01 A02 A04
MM, H00 A05 A08 A09
e4*2001/116*0042* A12 A14 A21
07-..; ab MJ 2004; S03
e1*2001/116*0311*..
Toyota Aygo 40, 50 195/45R15 K14 K42 K44 K56 A01 A02 A04
AB1 A05 A08 A09
e11*2001/116*0236*. A12 A14 A21
Flh S03
Toyota Carina II 54-75 195/50R15 T81 T82 A02 A04 A05
T17 54-75 195/55R15 A01 K42 A08 A09 A12
E868 54-75 205/50R15 A01 K42 A14 A21 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Celica 63-92 185/55R15 A02 A04 A05
T16 63-92 195/50R15 A08 A09 A12
E195 63-92 195/55R15 A14 A21 V15
63-92 205/50R15 A01 K42 K49 S01
Toyota Celica 77 195/50R15 100 A02 A04 A05
T18 77 195/55R15 100 A08 A09 A12
F411 77 205/50R15 100 A14 A21 S01
Toyota Corolla 53-84 185/55R15 K42 100 A01 A02 A04
E10 53-84 195/50R15 K42 100 A05 A08 A09
G072, 53-84 205/50R15 K42 K49 100 A12 A14 A21
e6*93/81*0005*.. V15 S01
Toyota Corolla 53-81 185/55R15 A02 A04 A05
E11, E11U 53-81 195/50R15 A01 K42 K49 A08 A09 A12
e6*95/54*0043*.., 53-81 195/55R15 A01 K42 K49 K56 A14 A21 A58
e11*98/14*0102*.. 53-81 205/50R15 A01 K42 K49 K56 V15 S01
Toyota Corolla 66-141 195/60R15 100 A02 A04 A05
E12-U -J -J1 -T -TS 66-141 205/55R15 A01 K41 K42 K49 100 A08 A09 A12
e11*98/14,2001/116* 66-141 215/55R15 A01 K41 K42 K49 K50 100 A14 A21 B03
0178-0181,0251*.. 66-141 225/50R15 A01 K41 K42 K49 K50 100 Car Flh Sth
V15 Ver S01
Toyota Corolla 43-89 185/55R15 G01 K41 K42 K49 A01 A02 A04
E8, E8B 43-89 195/50R15 K41 K42 K49 K50 A05 A08 A09
D177, D774 A12 A14 A21
S01
Toyota Corolla 47-92 185/55R15 A02 A04 A05
E9 47-92 195/50R15 A08 A09 A12
E659 A14 A21 S01
Toyota Corolla 77 185/55R15 A02 A04 A05
E9F 77 195/50R15 A08 A09 A12
E896 A14 A21 S01
Toyota Paseo 66 185/55R15 A02 A04 A05
L5 66 195/50R15 A01 K42 K49 A08 A09 A12
e6*93/81*0019*.. A14 A21 Cbo
Cpe S01
Toyota Starlet 40-55 195/45R15 K42 K45 K49 K50 A01 A02 A04
P7 A05 A08 A09
D773 A12 A14 A21
S01
Toyota Starlet 55 195/45R15 K42 K46 K50 A01 A02 A04
P8 55 195/50R15 K42 K46 K50 K56 A05 A08 A09
F437 A12 A14 A21
S01
Toyota Starlet 55 195/45R15 K50 A01 A02 A04
P9 55 195/50R15 G01 K42 K46 K56 A05 A08 A09
e6*93/81*0020*.. A12 A14 A21
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 7 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Tercel 4WD 50-77 185/55R15 A01 A02 A04
L25 50-77 195/50R15 A05 A08 A09
C 906 A12 A14 A21
K41 K42 K49
S01
Toyota Yaris 48-110 185/55R15 A01 K27 K41 K42 A02 A04 A05
P1, P1F, P1TMG 48-110 195/50R15 A01 K27 K42 A08 A09 A12
e6/e2/e1*98/14, 48-64 195/45R15 A14 A21 S01
2001/116*
0064,0248,0270*..
Toyota Yaris 51,64,66 185/60R15 A02 A04 A05
XP9, XP9F 51,64,66 195/55R15 A08 A09 A12
e11*2001/116*0248*, 51,64,66 205/50R15 A01 K42 K49 K50 K56 A14 A21 Flh
e11*2001/116*0249*. S01
Toyota Yaris TS 98 185/60R15 A02 A04 A05
XP9 98 195/55R15 A08 A09 A12
e11*2001/116*0248* 98 195/60R15 A14 A21 Flh
98 205/50R15 A01 K42 K49 K50 K56 S01
98 205/55R15 A01 K42 K49 K50 K56
Toyota Yaris Verso 55-78 185/55R15 A02 A04 A05
P2 55-78 195/50R15 A08 A09 A12
e6*98/14,2001/116* A14 A21 S01
0066*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 8 von 12
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf ausreichenden Abstand zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm Kettenüberstand zum
Reifenprofil aufweisen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern für Sommerbereifung ausgerüstet sind.
Bei Verwendung von M+S-Bereifung sind die Sonderräder nicht zulässig an Fahrzeugen, die
ausschließlich mit größeren und/oder breiteren Serienrädern für Winterbereifung ausgerüstet sind.
BK5 Auf ausreichenden Abstand der Rad-Reifenkombination zum ABS-Kabel (links + rechts) und
das OBD-Kabel (rechts) bzw. deren Halterungen ist zu achten. Ggf. Befestigungsclip verwenden (z.B.
Kia Ersatzteil-Nr. 0K72A 67C12)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 9 von 12
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G03 Je nach Fahrzeuggrundausstattung sind der Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei Verwendung einer Reifengröße, die nicht in den
Fahrzeugpapieren aufgeführt ist, ist gegebenenfalls eine Angleichung erforderlich. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K28 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 10 von 12
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 11 von 12

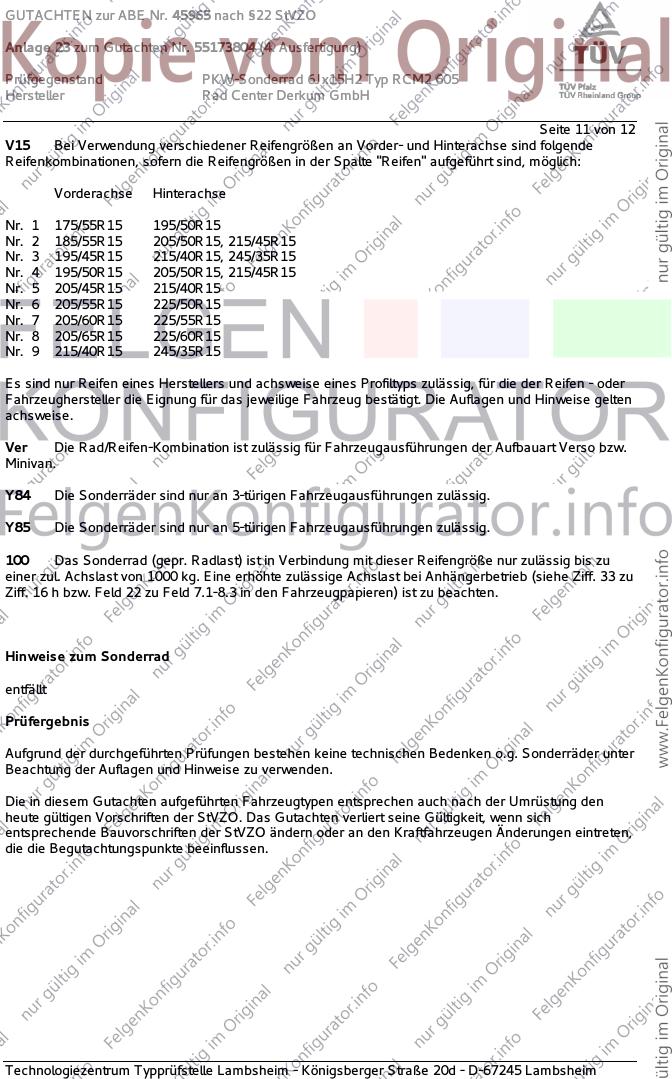

V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
100 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1000 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45965 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55173804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ RCM2 605
Hersteller Rad Center Derkum GmbH
Seite 12 von 12
Das Gutachten umfaßt Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 27.August 2008
Bohlander 00126379.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
