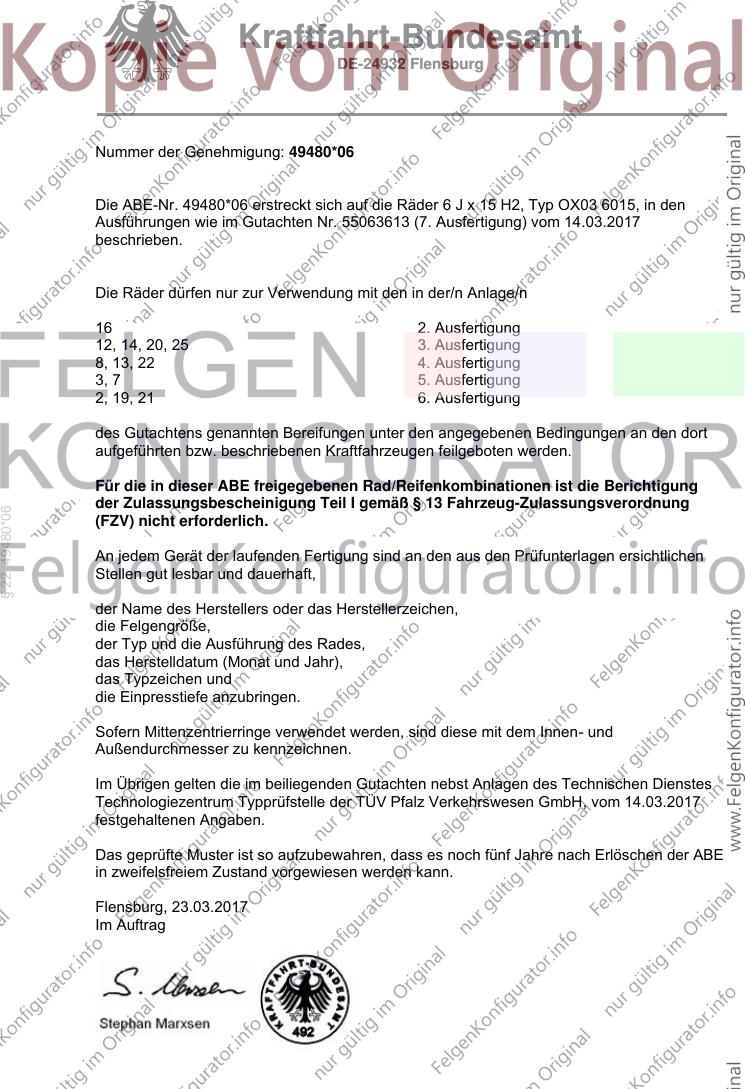

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49480*06
Gerät: Sonderräder für Pkw
6 J x 15 H2
Typ: OX03 6015
§ 22 49480*06
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49480
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49480*06
Die ABE-Nr. 49480*06 erstreckt sich auf die Räder 6 J x 15 H2, Typ OX03 6015, in den
Ausführungen wie im Gutachten Nr. 55063613 (7. Ausfertigung) vom 14.03.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
16 2. Ausfertigung
12, 14, 20, 25 3. Ausfertigung
8, 13, 22 4. Ausfertigung
3, 7 5. Ausfertigung
2, 19, 21 6. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
§ 22 49480*06
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 14.03.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 23.03.2017
Im Auftrag

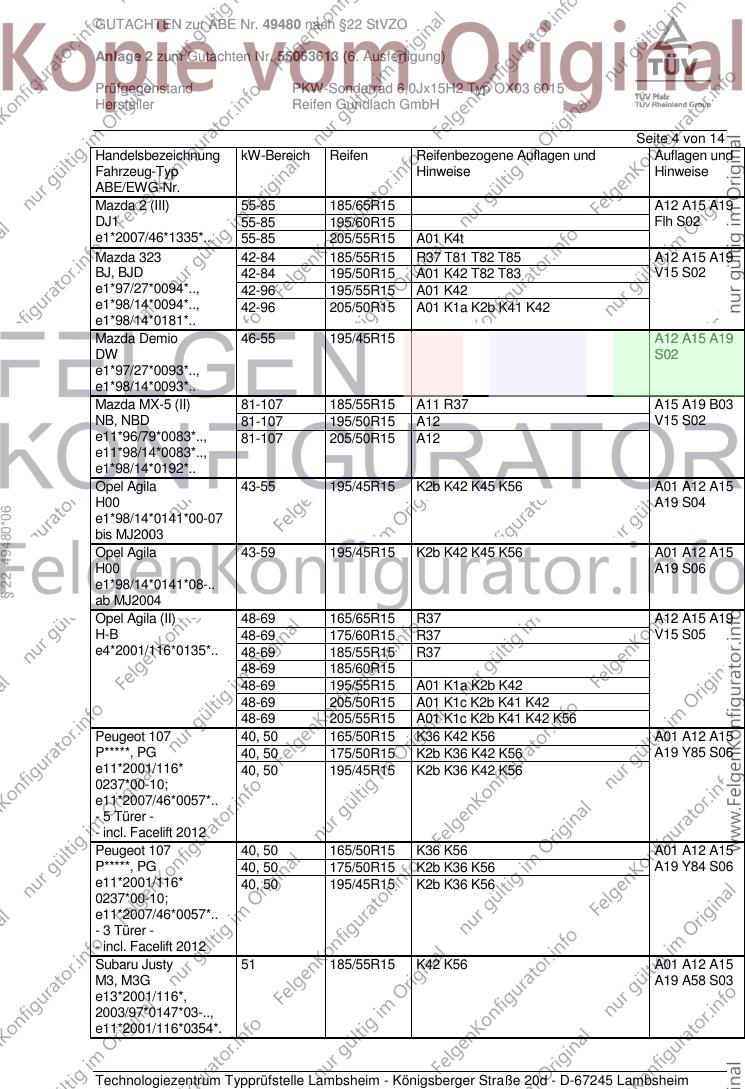

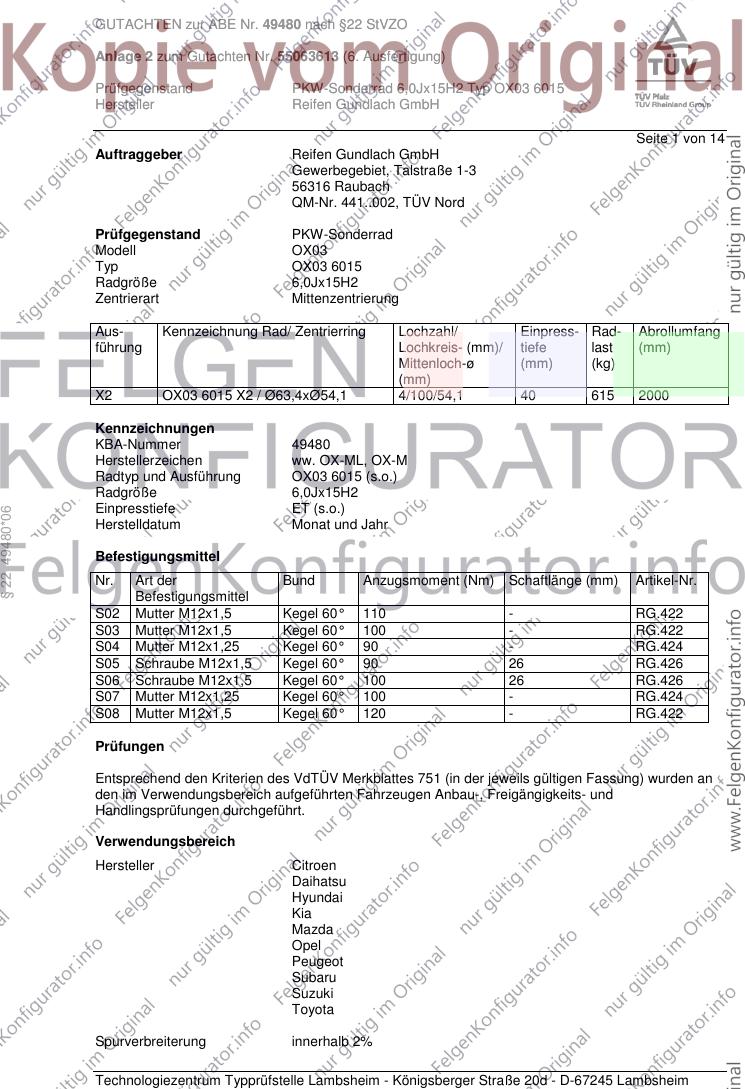

GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 1 von 14
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell OX03
Typ OX03 6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 OX03 6015 X2 / Ø63,4xØ54,1 4/100/54,1 40 615 2000
Kennzeichnungen
KBA-Nummer 49480
Herstellerzeichen ww. OX-ML, OX-M
Radtyp und Ausführung OX03 6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
§ 22 49480*06
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - RG.422
S03 Mutter M12x1,5 Kegel 60° 100 - RG.422
S04 Mutter M12x1,25 Kegel 60° 90 - RG.424
S05 Schraube M12x1,5 Kegel 60° 90 26 RG.426
S06 Schraube M12x1,5 Kegel 60° 100 26 RG.426
S07 Mutter M12x1,25 Kegel 60° 100 - RG.424
S08 Mutter M12x1,5 Kegel 60° 120 - RG.422
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Daihatsu
Hyundai
Kia
Mazda
Opel
Peugeot
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 (I) 40, 50 165/50R15 K36 K56 A01 A12 A15
P*****, PG 40, 50 175/50R15 K2b K36 K56 A19 Y84 S06
e11*2001/116* 40, 50 195/45R15 K2b K36 K56
0238*00-10;
e11*2007/46*0056*..
- 3 Türer -
- incl. Facelift 2012
Citroen C1 (I) 40, 50 165/50R15 K36 K42 K56 A01 A12 A15
P*****, PG 40, 50 175/50R15 K2b K36 K42 K56 A19 Y85 S06
e11*2001/116* 40, 50 195/45R15 K2b K36 K42 K56
0238*00-10;
e11*2007/46*0056*..
- 5 Türer -
- incl. Facelift 2012
Daihatsu Charade 73 185/60R15 A90 A15 A19 Flh
XP9F 73 195/55R15 A12 S02
e11*2001/116*0249*.
§ 22 49480*06
Daihatsu Copen 50,64 165/50R15 K1c K2b K42 A01 A12 A15
L8 A19 S03
e13*2001/116*0120*..
Daihatsu Materia 67,76 175/60R15 A33 A15 A19 A58
M4 67,76 185/55R15 A33 S02
e13*2001/116*0198*. 67,76 195/50R15 A12
67,76 195/55R15 A01 A12 G01
Daihatsu Sirion 51-76 185/55R15 K42 K56 A01 A12 A15
M3 A19 A58 S03
e13*2003/97*0147*..,
e13*2001/116*0147*.
Hyundai Accent 71-83 185/55R15 R37 A12 A15 A19
MC 71-83 185/60R15 R37 B03 Flh S02
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a R37
71-83 195/55R15 A01 K1a
71-83 205/50R15 A01 K1c K2b
Hyundai Accent 71-83 185/55R15 R37 A12 A15 A19
MC, MCT 71-83 185/60R15 R37 B03 Sth S02
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a R37
e4*2001/116*0110* 71-83 195/55R15 A01 K1a
71-83 205/50R15 A01 K1c K56
Hyundai Atos 43-46,3 165/50R15 K1b K42 T72 T73 A01 A12 A15
MXI 43-46,3 175/50R15 G01 K1c K2b K41 K42 A19 B02 S03
e11*2001/116*0220*.
Hyundai Getz 46-81 185/55R15 K1a K2b A01 A12 A15
TB, TBI 46-81 195/50R15 K1a K2b K42 A19 Flh S02
e4*98/14*0066*..,
e4*2001/116*0123*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i10 48-64 175/55R15 K1a K1b K2b A01 A12 A15
IA, IA-HME 48-64 175/60R15 K1a K1b K2b A19 A58 Flh
e11*2007/46*1008*..; 48-64 185/55R15 K1c K2b K8e V15 Y13 S02
e13*2007/46*1602*.. 48-64 195/50R15 K1c K2c K4h K6k K8i
- incl. Facelift 2017 48-64 205/50R15 K2c K4h K6k K8i R03
Hyundai i10 47-63 175/50R15 NoD T75 A12 A15 A19
PA 47-63 195/45R15 A01 K1c K2b A58 Flh S02
e4*2001/116*0131*..
Hyundai i20 55-88 185/60R15 A12 A15 A19
GB, GB-HME 55-88 185/65R15 Cpe Flh KOV
e11*2007/46*1600*..; 55-88 195/60R15 S02
e13*2007/46*1603*.. 55-88 205/55R15 A01 K1c K2b
- Fließheck 55-88 205/60R15 A01 K1c K2b
- Coupé
Hyundai i20 55-94 175/60R15 K1a K2b R37 A01 A12 A15
PB, PBT 55-94 175/65R15 K1a K2b K5a R37 A19 Flh S02
e11*2001/116*0333*. 55-94 185/55R15 K1c K2b R37
e11*2007/46*0129*.. 55-94 185/60R15 K1c K2b
- incl. Facelift 2012 55-94 195/55R15 K1c K2b
§ 22 49480*06
Hyundai i20 Active 66-88 185/60R15 A12 A15 A19
GB, GB-HME 66-88 185/65R15 Flh KMV S02
e11*2007/46*1600*..; 66-88 195/60R15
e13*2007/46*1603*.. 66-88 205/55R15
66-88 205/60R15
Kia Picanto 44-48 175/50R15 K1a K1b K2b K42 T75 A01 A12 A15
BA 44-55 195/45R15 K1c K2b K42 T78 A19 Flh S03
e4*2001/116*0085*..
Kia Picanto 48-63 175/50R15 K1c K2b K6h K8h A01 A12 A15
TA 48-63 195/45R15 K1c K2a K2b K6h K8m A19 A58 Flh
e4*2007/46*0256*.. 51, 63 165/50R15 K1c K2b K6h K8h T73 S03
Kia Rio 65-83 185/55R15 A12 A15 A19
DE 65-83 185/60R15 Flh V15 S02
e4*2001/116*0093*.. 65-83 195/50R15
65-83 195/55R15
65-83 205/50R15 A01 K1a K1b K2b
Kia Rio 55-80 185/65R15 A12 A15 A19
UB 55-80 195/60R15 A58 Flh S02
e11*2007/46*0195*.. 55-80 205/55R15 A01 K2b
- incl. Facelift 2015
Kia Rio 57-89 185/60R15 A12 A15 A19
YB 57-89 185/65R15 A58 Flh S08
e11*2007/46*3777*.. 57-89 195/60R15 A01 K1a K1b K2b
57-89 205/55R15 A01 K1c K2b K8e
57-89 205/60R15 A01 K1c K2b K8e
Mazda 2 (II) 50-76 175/60R15 A13 A15 A19 Flh
DE, DE1 50-76 185/55R15 A13 V15 S02
e13*2001/116*0254*, 50-76 195/50R15 A12
e13*2001/116*0255*. 50-76 205/50R15 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 2 (III) 55-85 185/65R15 A12 A15 A19
DJ1 55-85 195/60R15 Flh S02
e1*2007/46*1335*.. 55-85 205/55R15 A01 K4t
Mazda 323 42-84 185/55R15 R37 T81 T82 T85 A12 A15 A19
BJ, BJD 42-84 195/50R15 A01 K42 T82 T83 V15 S02
e1*97/27*0094*.., 42-96 195/55R15 A01 K42
e1*98/14*0094*.., 42-96 205/50R15 A01 K1a K2b K41 K42
e1*98/14*0181*..
Mazda Demio 46-55 195/45R15 A12 A15 A19
DW S02
e1*97/27*0093*..,
e1*98/14*0093*..
Mazda MX-5 (II) 81-107 185/55R15 A11 R37 A15 A19 B03
NB, NBD 81-107 195/50R15 A12 V15 S02
e11*96/79*0083*.., 81-107 205/50R15 A12
e11*98/14*0083*..,
e1*98/14*0192*..
Opel Agila 43-55 195/45R15 K2b K42 K45 K56 A01 A12 A15
H00 A19 S04
§ 22 49480*06
e1*98/14*0141*00-07
bis MJ2003
Opel Agila 43-59 195/45R15 K2b K42 K45 K56 A01 A12 A15
H00 A19 S06
e1*98/14*0141*08-..
ab MJ2004
Opel Agila (II) 48-69 165/65R15 R37 A12 A15 A19
H-B 48-69 175/60R15 R37 V15 S05
e4*2001/116*0135*.. 48-69 185/55R15 R37
48-69 185/60R15
48-69 195/55R15 A01 K1a K2b K42
48-69 205/50R15 A01 K1c K2b K41 K42
48-69 205/55R15 A01 K1c K2b K41 K42 K56
Peugeot 107 40, 50 165/50R15 K36 K42 K56 A01 A12 A15
P*****, PG 40, 50 175/50R15 K2b K36 K42 K56 A19 Y85 S06
e11*2001/116* 40, 50 195/45R15 K2b K36 K42 K56
0237*00-10;
e11*2007/46*0057*..
- 5 Türer -
- incl. Facelift 2012
Peugeot 107 40, 50 165/50R15 K36 K56 A01 A12 A15
P*****, PG 40, 50 175/50R15 K2b K36 K56 A19 Y84 S06
e11*2001/116* 40, 50 195/45R15 K2b K36 K56
0237*00-10;
e11*2007/46*0057*..
- 3 Türer -
- incl. Facelift 2012
Subaru Justy 51 185/55R15 K42 K56 A01 A12 A15
M3, M3G A19 A58 S03
e13*2001/116*,
2003/97*0147*03-..,
e11*2001/116*0354*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Justy G3X 51-73 175/60R15 A01 K1c K2b A12 A15 A19
NH 51-73 185/55R15 A01 K1c K2b K42 S06
e4*2001/116*0071*.. 51-73 185/60R15 A01 G03 K1c K2b K42
Suzuki Baleno 66-82 175/65R15 A31 A15 A19 A58
EW 66-82 185/60R15 A91 Flh V15 S07
e6*2007/46*0177*.. 66-82 195/55R15 A12
66-82 195/60R15 A12
66-82 205/55R15 A01 A12 K1c K2b K6j
66-82 225/50R15 A01 A12 K1c K2b K6c K6j
Suzuki Celerio 50 165/65R15 K1c K6j A01 A12 A15
LF 50 175/50R15 K1c K6c K6g A19 A58 Flh
e6*2007/46*0119*.. 50 175/55R15 K1c K6c K6g S04
50 195/45R15 K1c K2b K6c K6g
Suzuki Ignis 61 185/55R15 B51 K42 A01 A12 A15
FH 61 195/50R15 B50 K25 K42 A19 S04
e4*98/14*0047*..
Suzuki Ignis 66 175/65R15 A12 A15 A19
MF 66 185/60R15 A58 F23 KMV
e4*2007/46*1162*.. 66 185/65R15 S04
§ 22 49480*06
66 195/55R15
66 195/60R15
Suzuki Ignis 51-73 175/60R15 A12 A15 A19
MH 51-73 185/55R15 A01 K42 KMV S06
e4*2001/116*0070*.. 51-73 185/60R15 A01 G03 K42
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 175/60R15 A12 A15 A19
MH 51-73 185/55R15 A01 K42 KOV S06
e4*2001/116*0070*.. 51-73 185/60R15 A01 G03 K42
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis Sport 80 185/55R15 B51 K42 A01 A12 A15
FH 80 195/50R15 K25 K42 A19 KMV Skb
e4*98/14*0047*.. S04
- breite Karosserie
Suzuki Liana 66-79 185/55R15 A11 R37 A15 A19 Flh
ER 66-79 195/50R15 A12 R37 Lim S04
e4*98/14*0054*.., 66-79 195/55R15 A12
e4*2001/116*0054*.. 66-79 205/50R15 A01 A12 K42
Suzuki Splash 48-69 165/65R15 R37 A12 A15 A19
EX 48-69 175/60R15 R37 V15 S05
e4*2001/116*0130*..; 48-69 185/55R15 R37
e4*2007/46*0283*.. 48-69 185/60R15
48-69 195/55R15 A01 K1a K2b K42
48-69 205/50R15 A01 K1c K2b K41 K42
48-69 205/55R15 A01 K1c K2b K41 K42 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

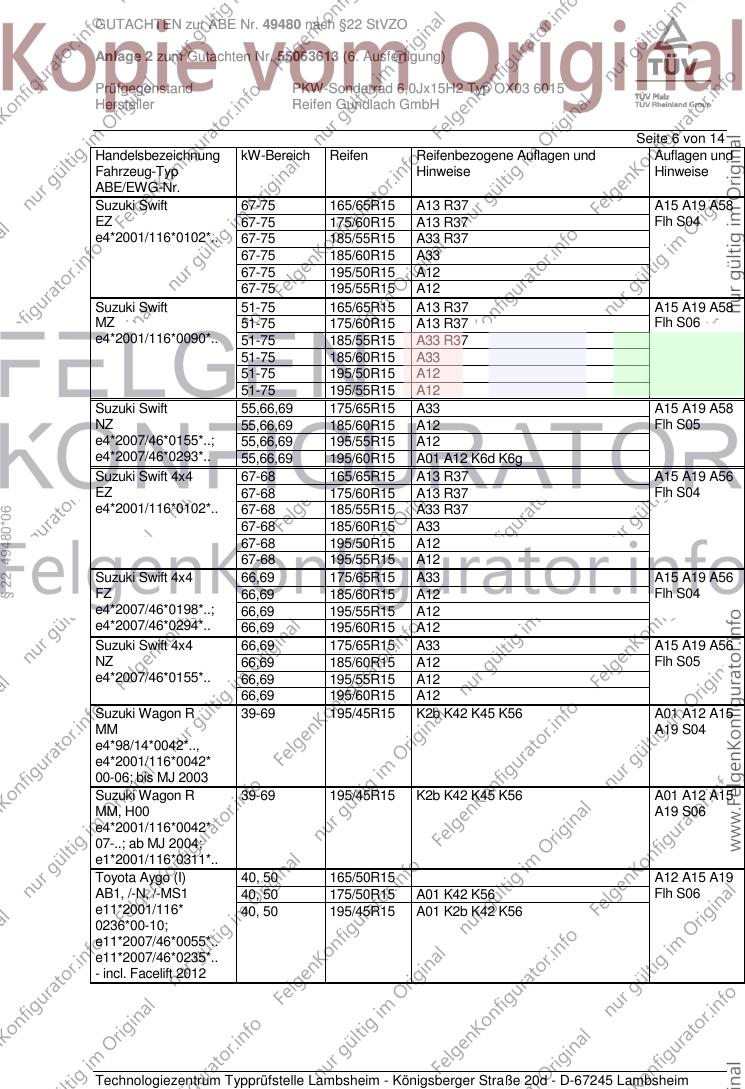

Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 67-75 165/65R15 A13 R37 A15 A19 A58
EZ 67-75 175/60R15 A13 R37 Flh S04
e4*2001/116*0102*.. 67-75 185/55R15 A33 R37
67-75 185/60R15 A33
67-75 195/50R15 A12
67-75 195/55R15 A12
Suzuki Swift 51-75 165/65R15 A13 R37 A15 A19 A58
MZ 51-75 175/60R15 A13 R37 Flh S06
e4*2001/116*0090*.. 51-75 185/55R15 A33 R37
51-75 185/60R15 A33
51-75 195/50R15 A12
51-75 195/55R15 A12
Suzuki Swift 55,66,69 175/65R15 A33 A15 A19 A58
NZ 55,66,69 185/60R15 A12 Flh S05
e4*2007/46*0155*..; 55,66,69 195/55R15 A12
e4*2007/46*0293*.. 55,66,69 195/60R15 A01 A12 K6d K6g
Suzuki Swift 4x4 67-68 165/65R15 A13 R37 A15 A19 A56
EZ 67-68 175/60R15 A13 R37 Flh S04
e4*2001/116*0102*.. 67-68 185/55R15 A33 R37
§ 22 49480*06
67-68 185/60R15 A33
67-68 195/50R15 A12
67-68 195/55R15 A12
Suzuki Swift 4x4 66,69 175/65R15 A33 A15 A19 A56
FZ 66,69 185/60R15 A12 Flh S04
e4*2007/46*0198*..; 66,69 195/55R15 A12
e4*2007/46*0294*.. 66,69 195/60R15 A12
Suzuki Swift 4x4 66,69 175/65R15 A33 A15 A19 A56
NZ 66,69 185/60R15 A12 Flh S05
e4*2007/46*0155*.. 66,69 195/55R15 A12
66,69 195/60R15 A12
Suzuki Wagon R 39-69 195/45R15 K2b K42 K45 K56 A01 A12 A15
MM A19 S04
e4*98/14*0042*..,
e4*2001/116*0042*
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/45R15 K2b K42 K45 K56 A01 A12 A15
MM, H00 A19 S06
e4*2001/116*0042*
07-..; ab MJ 2004;
e1*2001/116*0311*..
Toyota Aygo (I) 40, 50 165/50R15 A12 A15 A19
AB1, /-N, /-MS1 40, 50 175/50R15 A01 K42 K56 Flh S06
e11*2001/116* 40, 50 195/45R15 A01 K2b K42 K56
0236*00-10;
e11*2007/46*0055*..
e11*2007/46*0235*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 53-81 185/55R15 A15 A19 A58
E11, E11U 53-81 195/50R15 B53 A63 S02
e6*95/54*0043*.., 53-81 195/50R15 A01 B54 K42
e11*98/14*0102*.. 53-81 195/55R15 R09
53-81 195/55R15 B53
53-81 195/55R15 A01 B54 K42
Toyota Corolla 66-141 195/60R15 A12 A15 A19
E12-U -J -J1 -T -TS 66-141 205/55R15 A01 K1c K41 K42 B03 Car Flh
e11*98/14,2001/116* 66-141 215/55R15 A01 K1c K2c K41 K42 Sth V15 Ver
0178-0181,0251*.. 66-141 225/50R15 A01 K1c K2c K41 K42 S02
Toyota IQ 50,66,72 175/65R15 A12 A15 A19
AJ1, /-MS1 50,66,72 185/60R15 A01 K2b K6c K6i Flh S02
e6*2001/116*0119*..; 50,66,72 195/55R15 A01 K1a K1b K2b K6c K6i
e11*2007/46*0238* 50,66,72 195/60R15 A01 K1a K1b K2b K6c K6i
Toyota Yaris 48-110 185/55R15 A01 K27 K41 K42 A12 A15 A19
P1, P1F, P1TMG 48-110 195/50R15 A01 K27 K42 S02
e6/e2/e1*98/14, 48-64 195/45R15
2001/116*
0064,0248,0270*..
§ 22 49480*06
Toyota Yaris 51,66,73 175/60R15 A91 A15 A19 Flh
XP13M(a) 51,66,73 175/65R15 A91 LY2 V15 S02
e11*2007/46*0152*.. 51,66,73 185/55R15 A12
- Club / Trend 51,66,73 185/60R15 A12
51,66,73 195/55R15 A01 A12 K6f
51,66,73 205/50R15 A01 A12 K1a K1b K2b K6f K6g K6i
51,66,73 205/55R15 A01 A12 K1a K1b K2b K6f K6g K6i
Toyota Yaris 51, 66, 73 175/60R15 A12 A15 A19
XP13M(a), XP13N(a) 51, 66, 73 175/65R15 Flh LY1 V15
e11*2007/46*0152*..; 51, 66, 73 185/55R15 S02
e11*2007/46*0153*.. 51, 66, 73 185/60R15
51, 66, 73 195/55R15 A01 K6f
51, 66, 73 205/50R15 A01 K2b K6f K6g K6i R03
Toyota Yaris 51-74 185/60R15 A90 A15 A19 Flh
XP9, XP9F 51-74 195/55R15 A12 S02
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 175/60R15 A12 A15 A19
XP13M(a) 54, 55 175/65R15 Flh LY1 V15
e11*2007/46*0152*.. 54, 55 185/55R15 S02
54, 55 185/60R15
54, 55 195/55R15 A01 K6f
54, 55 205/50R15 A01 K2b K6f K6g K6i R03
Toyota Yaris Hybrid 54, 55 175/60R15 A91 A15 A19 Flh
Club 54, 55 175/65R15 A91 LY3 V15 S02
XP13M(a) 54, 55 185/55R15 A12
e11*2007/46*0152*.. 54, 55 185/60R15 A12
54, 55 195/55R15 A01 A12 K6f
54, 55 205/50R15 A01 A12 K1a K1b K2b K6f K6g K6i
54, 55 205/55R15 A01 A12 K1a K1b K2b K6f K6g K6i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

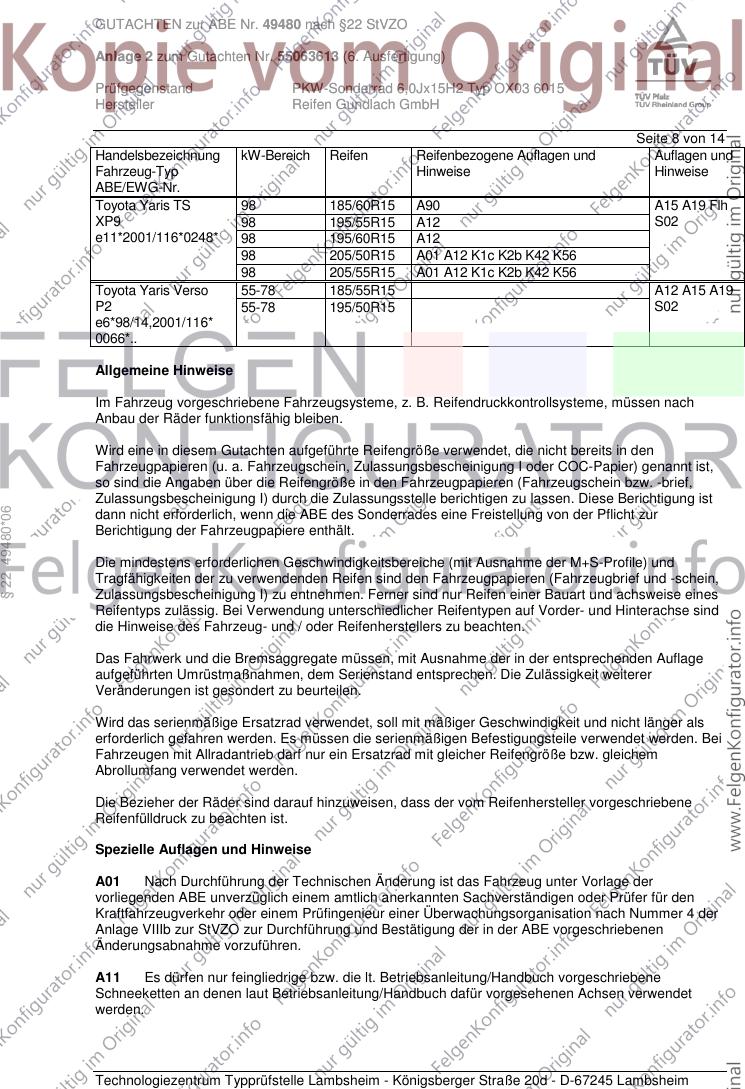

Seite 8 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris TS 98 185/60R15 A90 A15 A19 Flh
XP9 98 195/55R15 A12 S02
e11*2001/116*0248* 98 195/60R15 A12
98 205/50R15 A01 A12 K1c K2b K42 K56
98 205/55R15 A01 A12 K1c K2b K42 K56
Toyota Yaris Verso 55-78 185/55R15 A12 A15 A19
P2 55-78 195/50R15 S02
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
§ 22 49480*06
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

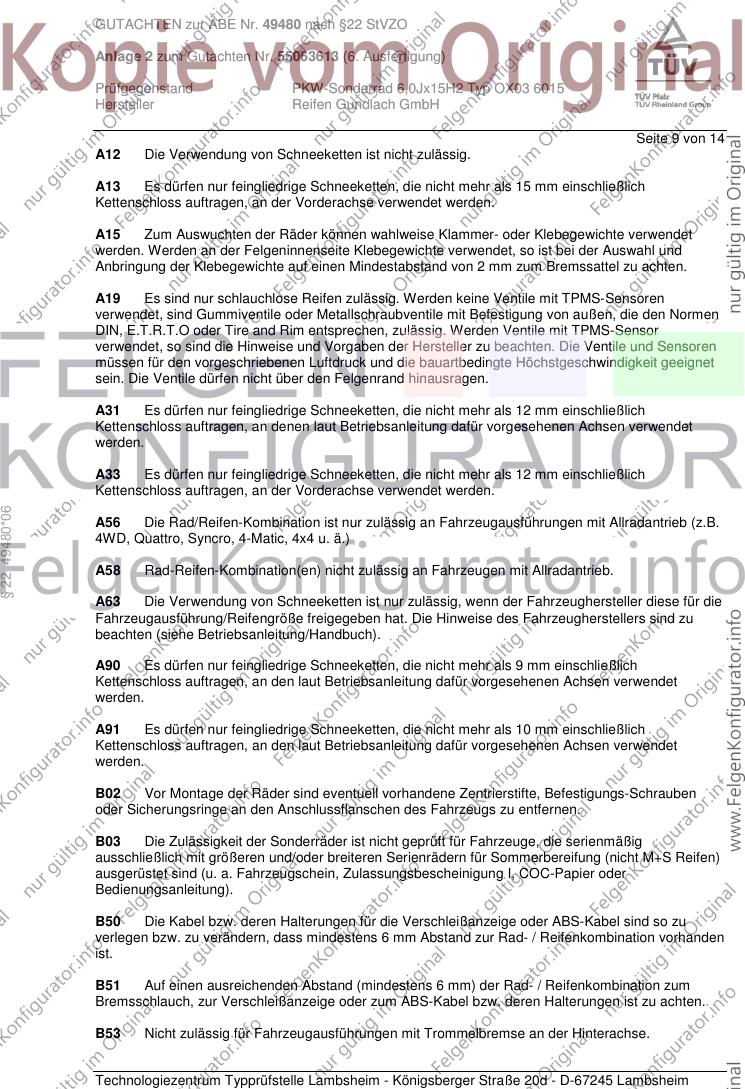

Seite 9 von 14
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
§ 22 49480*06
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

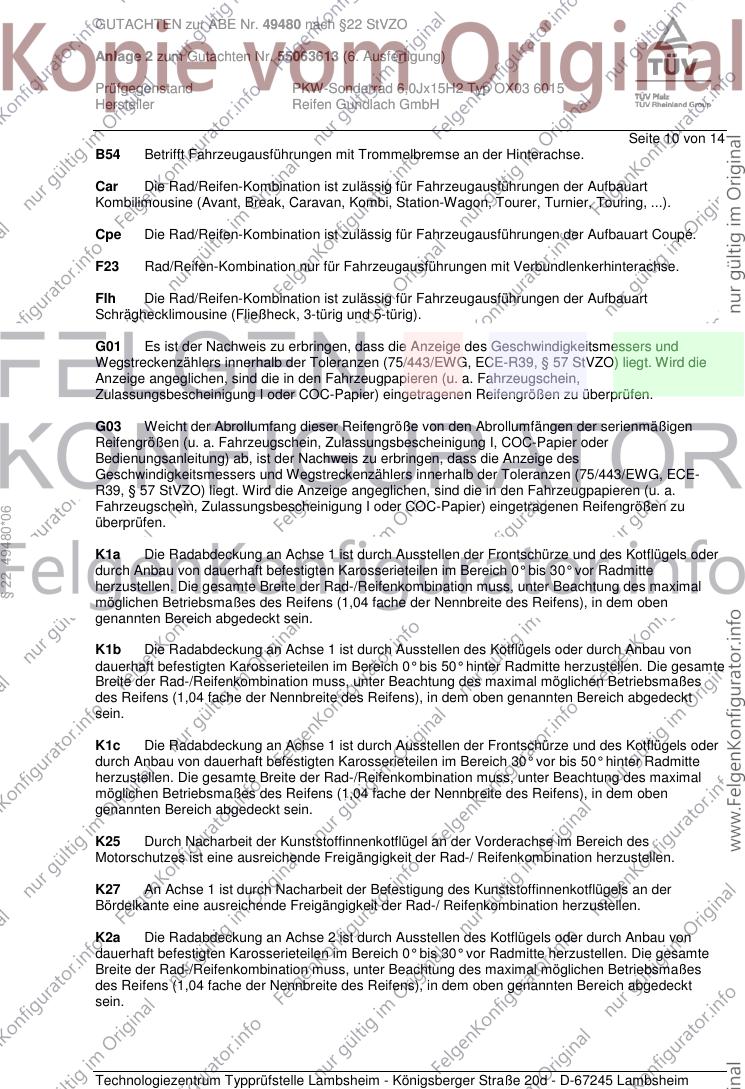

Seite 10 von 14
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
§ 22 49480*06
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

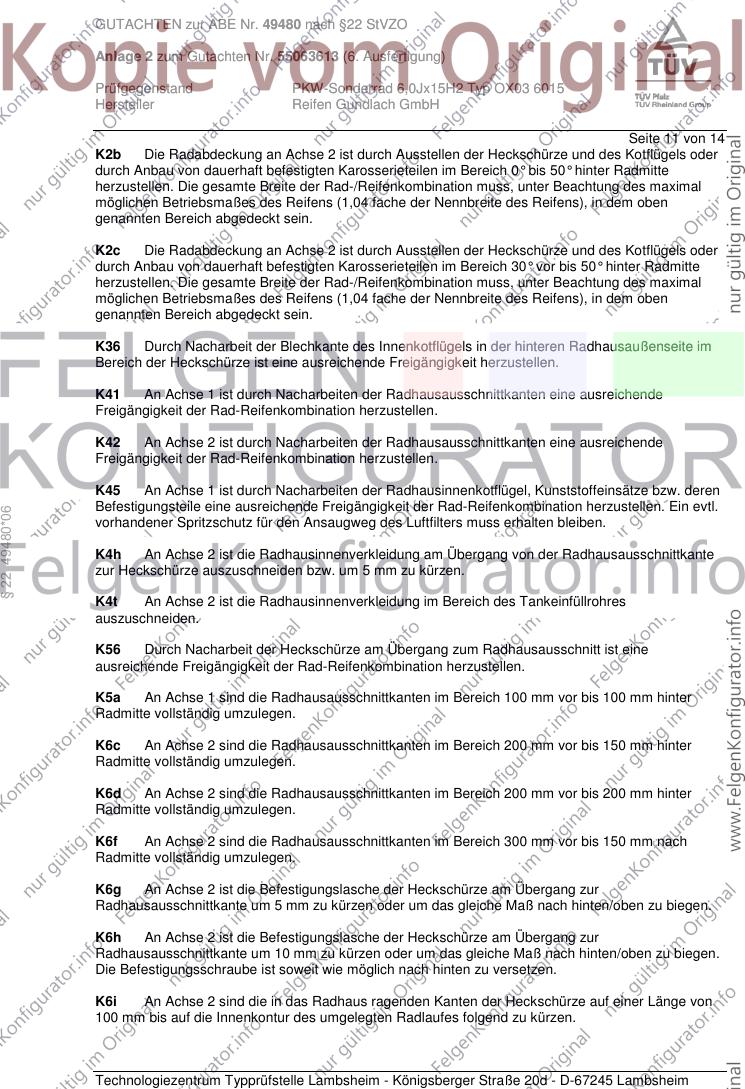

Seite 11 von 14
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
§ 22 49480*06
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

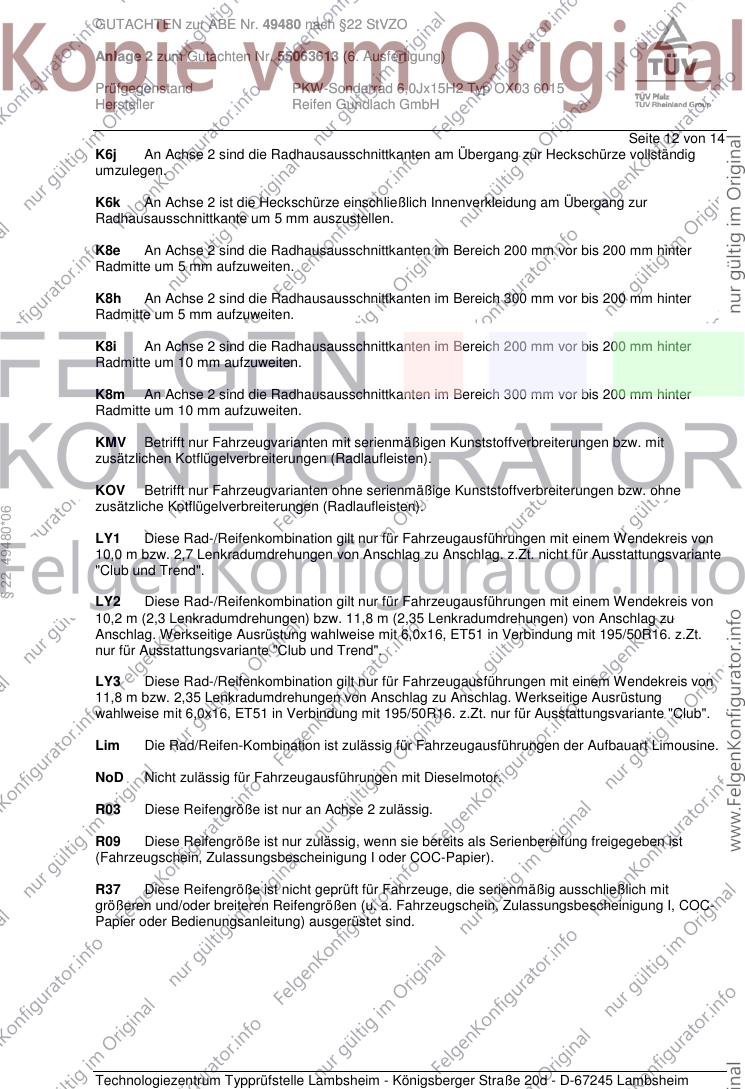

Seite 12 von 14
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
§ 22 49480*06
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

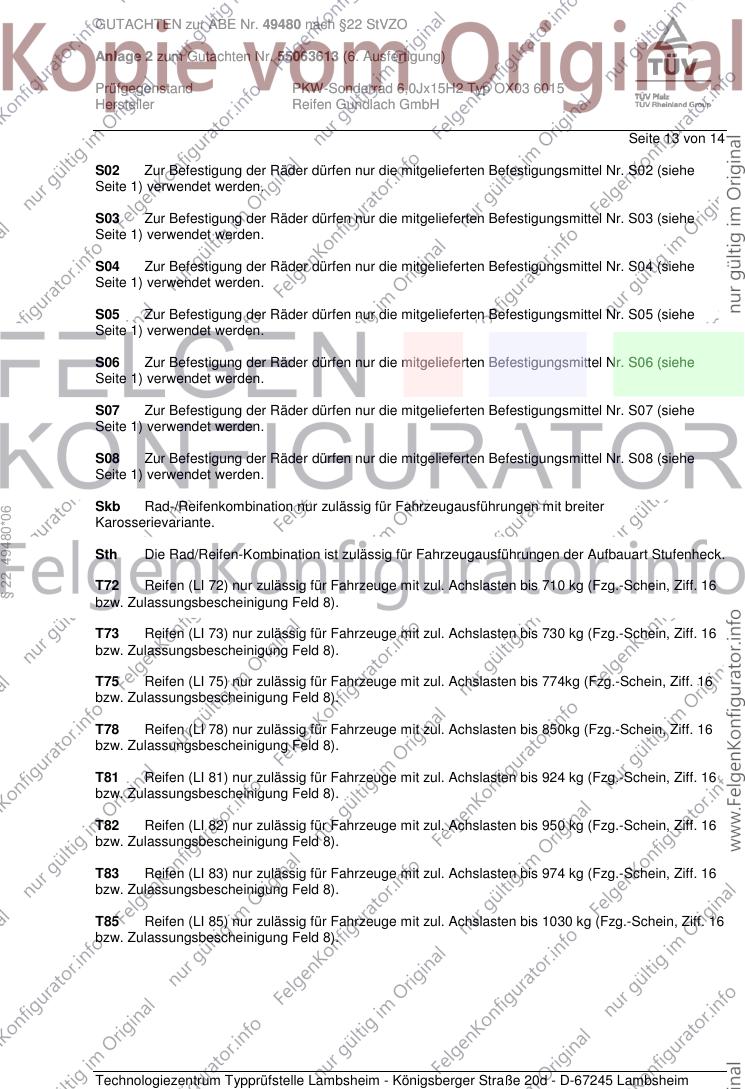

Seite 13 von 14
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
§ 22 49480*06
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T72 Reifen (LI 72) nur zulässig für Fahrzeuge mit zul. Achslasten bis 710 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T73 Reifen (LI 73) nur zulässig für Fahrzeuge mit zul. Achslasten bis 730 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55063613 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

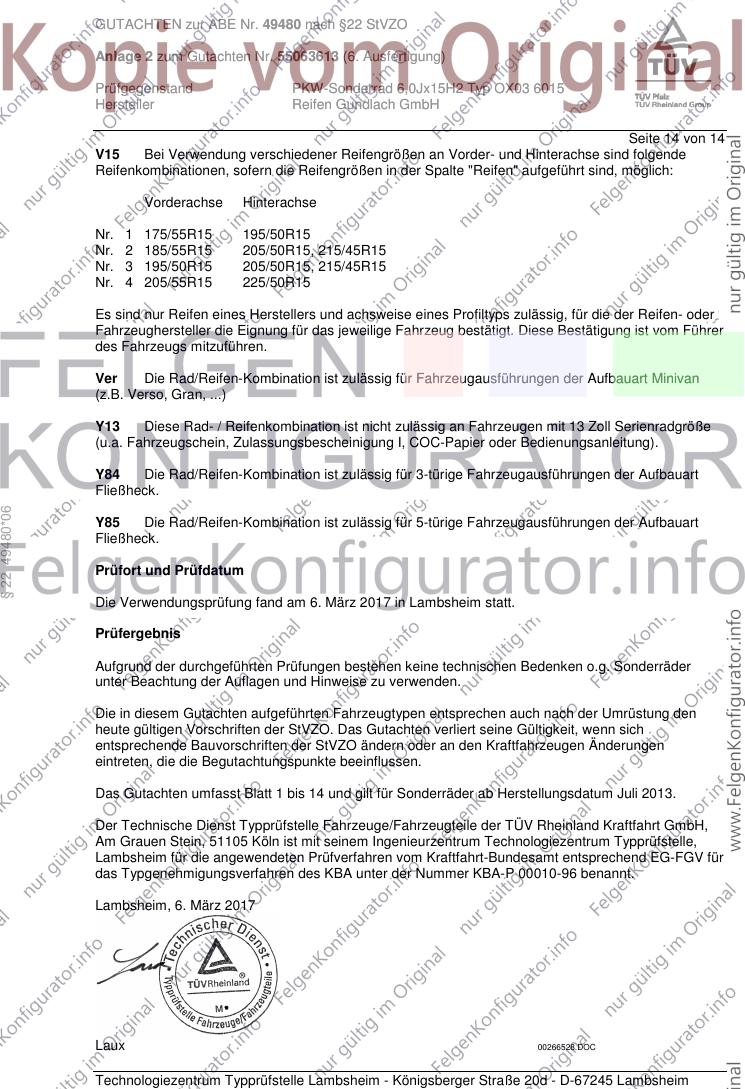

Seite 14 von 14
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
§ 22 49480*06
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. März 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Juli 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. März 2017
Laux 00266528.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
