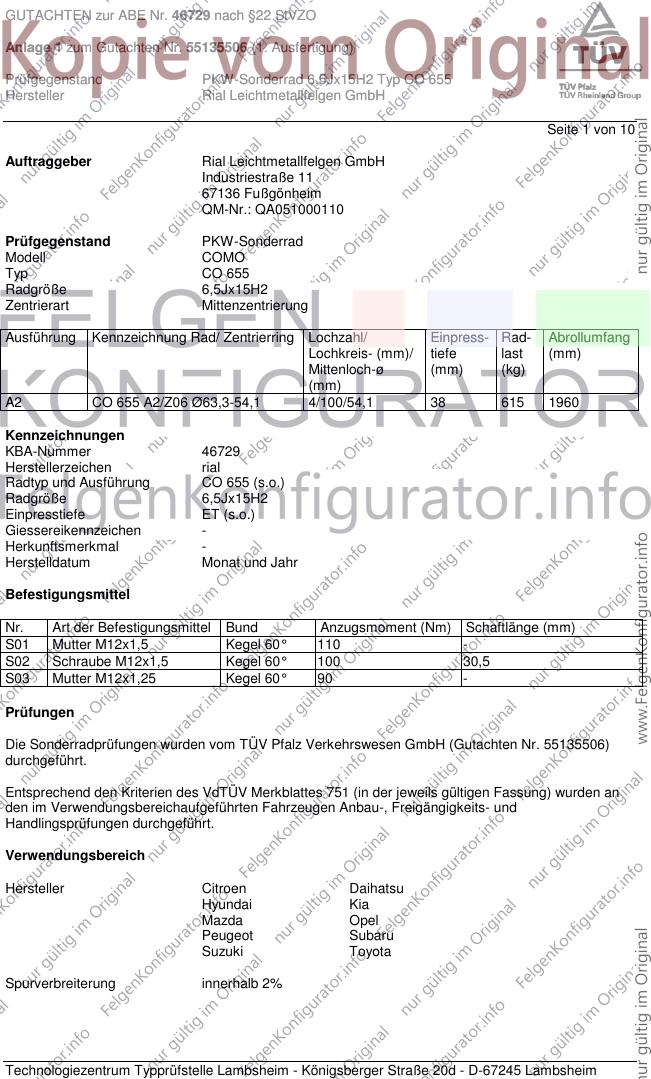

GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 10
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 655
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 CO 655 A2/Z06 Ø63,3-54,1 4/100/54,1 38 615 1960
Kennzeichnungen
KBA-Nummer 46729
Herstellerzeichen rial
Radtyp und Ausführung CO 655 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 30,5
S03 Mutter M12x1,25 Kegel 60° 90 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55135506)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen Daihatsu
Hyundai Kia
Mazda Opel
Peugeot Subaru
Suzuki Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

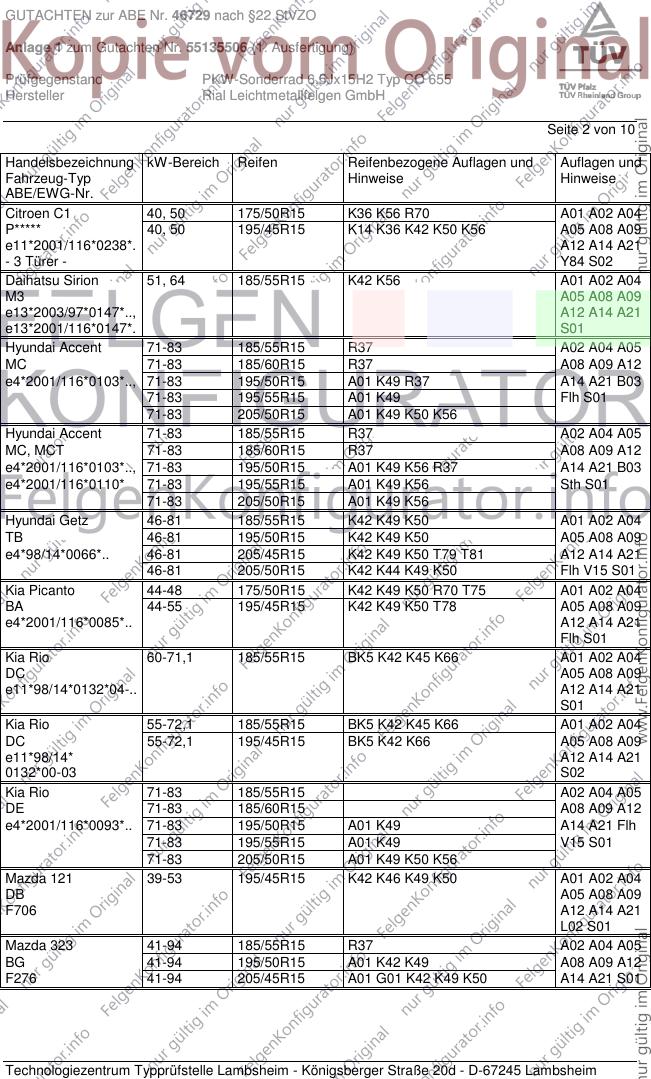

GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 40, 50 175/50R15 K36 K56 R70 A01 A02 A04
P***** 40, 50 195/45R15 K14 K36 K42 K50 K56 A05 A08 A09
e11*2001/116*0238*. A12 A14 A21
- 3 Türer - Y84 S02
Daihatsu Sirion 51, 64 185/55R15 K42 K56 A01 A02 A04
M3 A05 A08 A09
e13*2003/97*0147*.., A12 A14 A21
e13*2001/116*0147*. S01
Hyundai Accent 71-83 185/55R15 R37 A02 A04 A05
MC 71-83 185/60R15 R37 A08 A09 A12
e4*2001/116*0103*.., 71-83 195/50R15 A01 K49 R37 A14 A21 B03
71-83 195/55R15 A01 K49 Flh S01
71-83 205/50R15 A01 K49 K50 K56
Hyundai Accent 71-83 185/55R15 R37 A02 A04 A05
MC, MCT 71-83 185/60R15 R37 A08 A09 A12
e4*2001/116*0103*.., 71-83 195/50R15 A01 K49 K56 R37 A14 A21 B03
e4*2001/116*0110* 71-83 195/55R15 A01 K49 K56 Sth S01
71-83 205/50R15 A01 K49 K56
Hyundai Getz 46-81 185/55R15 K42 K49 K50 A01 A02 A04
TB 46-81 195/50R15 K42 K49 K50 A05 A08 A09
e4*98/14*0066*.. 46-81 205/45R15 K42 K49 K50 T79 T81 A12 A14 A21
46-81 205/50R15 K42 K44 K49 K50 Flh V15 S01
Kia Picanto 44-48 175/50R15 K42 K49 K50 R70 T75 A01 A02 A04
BA 44-55 195/45R15 K42 K49 K50 T78 A05 A08 A09
e4*2001/116*0085*.. A12 A14 A21
Flh S01
Kia Rio 60-71,1 185/55R15 BK5 K42 K45 K66 A01 A02 A04
DC A05 A08 A09
e11*98/14*0132*04-.. A12 A14 A21
S01
Kia Rio 55-72,1 185/55R15 BK5 K42 K45 K66 A01 A02 A04
DC 55-72,1 195/45R15 BK5 K42 K66 A05 A08 A09
e11*98/14* A12 A14 A21
0132*00-03 S02
Kia Rio 71-83 185/55R15 A02 A04 A05
DE 71-83 185/60R15 A08 A09 A12
e4*2001/116*0093*.. 71-83 195/50R15 A01 K49 A14 A21 Flh
71-83 195/55R15 A01 K49 V15 S01
71-83 205/50R15 A01 K49 K50 K56
Mazda 121 39-53 195/45R15 K42 K46 K49 K50 A01 A02 A04
DB A05 A08 A09
F706 A12 A14 A21
L02 S01
Mazda 323 41-94 185/55R15 R37 A02 A04 A05
BG 41-94 195/50R15 A01 K42 K49 A08 A09 A12
F276 41-94 205/45R15 A01 G01 K42 K49 K50 A14 A21 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

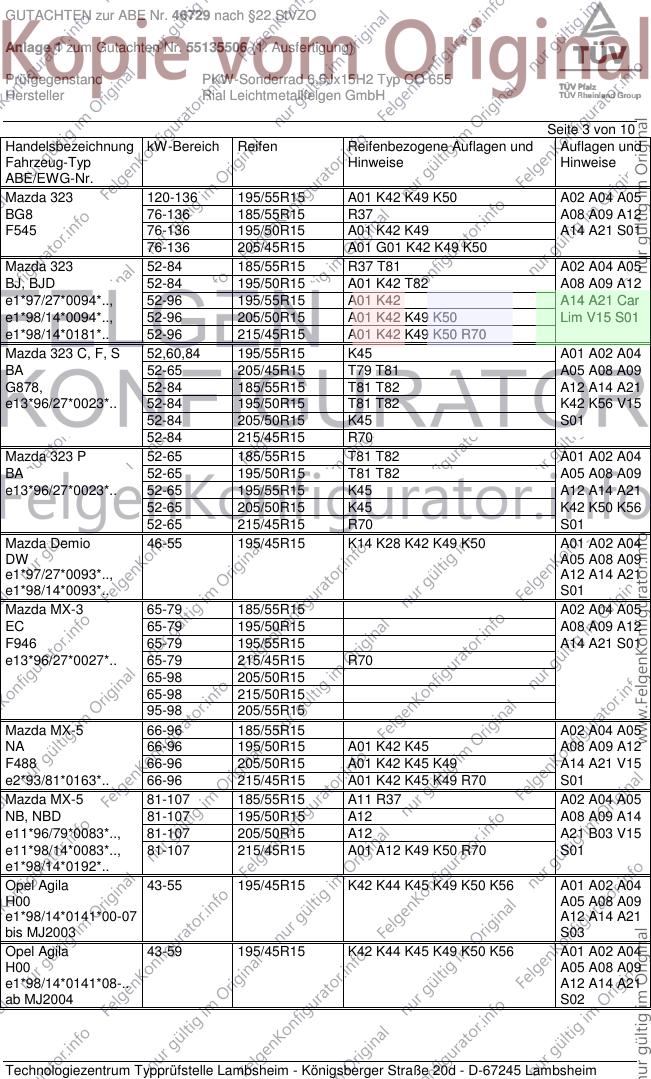

GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 120-136 195/55R15 A01 K42 K49 K50 A02 A04 A05
BG8 76-136 185/55R15 R37 A08 A09 A12
F545 76-136 195/50R15 A01 K42 K49 A14 A21 S01
76-136 205/45R15 A01 G01 K42 K49 K50
Mazda 323 52-84 185/55R15 R37 T81 A02 A04 A05
BJ, BJD 52-84 195/50R15 A01 K42 T82 A08 A09 A12
e1*97/27*0094*.., 52-96 195/55R15 A01 K42 A14 A21 Car
e1*98/14*0094*.., 52-96 205/50R15 A01 K42 K49 K50 Lim V15 S01
e1*98/14*0181*.. 52-96 215/45R15 A01 K42 K49 K50 R70
Mazda 323 C, F, S 52,60,84 195/55R15 K45 A01 A02 A04
BA 52-65 205/45R15 T79 T81 A05 A08 A09
G878, 52-84 185/55R15 T81 T82 A12 A14 A21
e13*96/27*0023*.. 52-84 195/50R15 T81 T82 K42 K56 V15
52-84 205/50R15 K45 S01
52-84 215/45R15 R70
Mazda 323 P 52-65 185/55R15 T81 T82 A01 A02 A04
BA 52-65 195/50R15 T81 T82 A05 A08 A09
e13*96/27*0023*.. 52-65 195/55R15 K45 A12 A14 A21
52-65 205/50R15 K45 K42 K50 K56
52-65 215/45R15 R70 S01
Mazda Demio 46-55 195/45R15 K14 K28 K42 K49 K50 A01 A02 A04
DW A05 A08 A09
e1*97/27*0093*.., A12 A14 A21
e1*98/14*0093*.. S01
Mazda MX-3 65-79 185/55R15 A02 A04 A05
EC 65-79 195/50R15 A08 A09 A12
F946 65-79 195/55R15 A14 A21 S01
e13*96/27*0027*.. 65-79 215/45R15 R70
65-98 205/50R15
65-98 215/50R15
95-98 205/55R15
Mazda MX-5 66-96 185/55R15 A02 A04 A05
NA 66-96 195/50R15 A01 K42 K45 A08 A09 A12
F488 66-96 205/50R15 A01 K42 K45 K49 A14 A21 V15
e2*93/81*0163*.. 66-96 215/45R15 A01 K42 K45 K49 R70 S01
Mazda MX-5 81-107 185/55R15 A11 R37 A02 A04 A05
NB, NBD 81-107 195/50R15 A12 A08 A09 A14
e11*96/79*0083*.., 81-107 205/50R15 A12 A21 B03 V15
e11*98/14*0083*.., 81-107 215/45R15 A01 A12 K49 K50 R70 S01
e1*98/14*0192*..
Opel Agila 43-55 195/45R15 K42 K44 K45 K49 K50 K56 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*00-07 A12 A14 A21
bis MJ2003 S03
Opel Agila 43-59 195/45R15 K42 K44 K45 K49 K50 K56 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*08-.. A12 A14 A21
ab MJ2004 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 107 40, 50 175/50R15 K36 K56 R70 A01 A02 A04
P***** 40, 50 195/45R15 K14 K36 K42 K50 K56 A05 A08 A09
e11*2001/116*0237*. A12 A14 A21
- 3 Türer - Y84 S02
Subaru Justy G3X 51-73 185/55R15 K42 K50 A01 A02 A04
NH 51-73 185/60R15 G03 K42 K50 A05 A08 A09
e4*2001/116*0071*.. 51-73 195/50R15 K42 K49 K50 A12 A14 A21
S02
Suzuki Baleno 52-89 185/55R15 K42 K49 A01 A02 A04
EG 52-89 195/50R15 K42 K49 K56 A05 A08 A09
H032, 52-89 195/55R15 G03 K42 K49 K56 A12 A14 A21
e6*93/81, 95/54, 52-89 205/45R15 K42 K49 K56 A58 V15 S03
98/14*0024*.. 52-89 215/45R15 K42 K49 K56 R70
Suzuki Ignis 61 185/55R15 B50 K42 K45 K49 A01 A02 A04
FH 61 195/50R15 B50 K42 K45 K49 A05 A08 A09
e4*98/14*0047*.. 61 205/45R15 B50 K42 K45 K49 K50 A12 A14 A21
80 185/55R15 K42 KMV Skb S03
80 195/50R15 K42 KMV Skb
80 205/45R15 K25 K42 KMV Skb
Suzuki Ignis 51-73 185/55R15 K42 K50 A01 A02 A04
MH 51-73 185/55R15 K42 KMV A05 A08 A09
e4*2001/116*0070*.. 51-73 185/60R15 G03 K42 K50 A12 A14 A21
51-73 185/60R15 G03 K42 KMV S02
51-73 195/50R15 K42 K49 K50
Suzuki Liana 66-79 185/55R15 R37 A02 A04 A05
ER 66-79 195/50R15 A01 K42 R37 A08 A09 A12
e4*98/14*0054*.., 66-79 195/55R15 A01 K42 A14 A21 Flh
e4*2001/116*0054*.. 66-79 205/50R15 A01 K42 K46 Lim V15 S03
Suzuki Swift 51-75 185/55R15 R37 A02 A04 A05
MZ 51-75 185/60R15 A08 A09 A12
e4*2001/116*0090*.. 51-75 195/50R15 A01 K42 A14 A21 A58
51-75 195/55R15 A01 K42 Flh V15 S02
51-75 205/50R15 A01 K42
51-75 205/55R15 A01 K42
Suzuki Wagon R 39-69 195/45R15 K42 K44 K45 K49 K50 K56 T78 A01 A02 A04
MM A05 A08 A09
e4*98/14*0042*.., A12 A14 A21
e4*2001/116*0042* S03
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/45R15 K42 K44 K45 K49 K50 K56 T78 A01 A02 A04
MM, H00 A05 A08 A09
e4*2001/116*0042* A12 A14 A21
07-..; ab MJ 2004; S02
e1*2001/116*0311*..
Toyota Aygo 40, 50 175/50R15 K42 K56 R70 A01 A02 A04
AB1 40, 50 195/45R15 K14 K42 K44 K56 A05 A08 A09
e11*2001/116*0236*. A12 A14 A21
Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

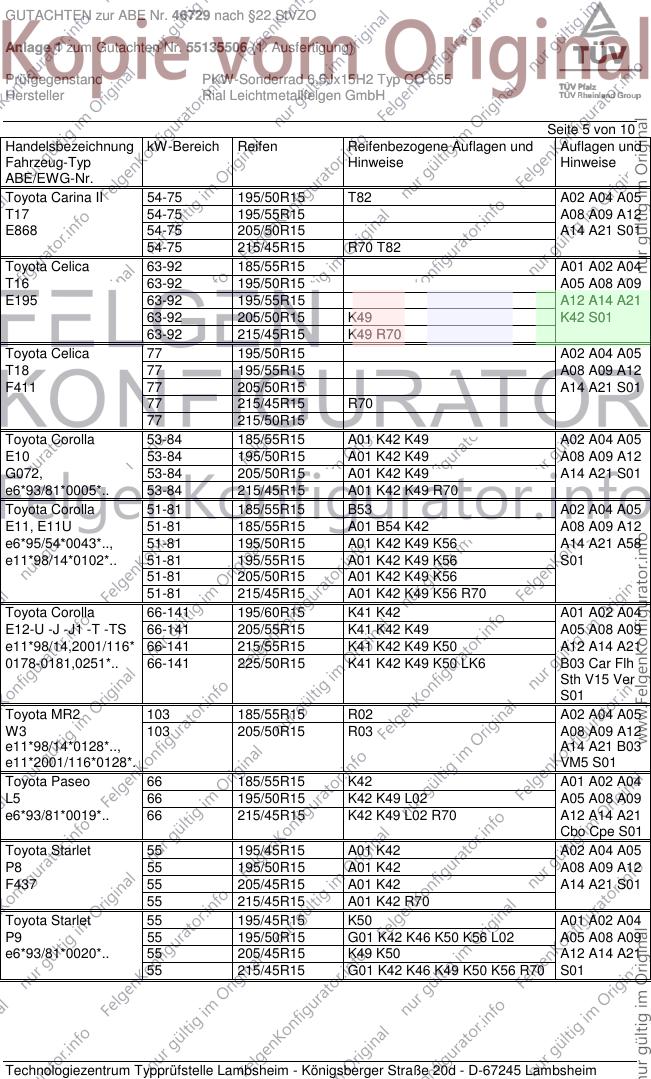

GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Carina II 54-75 195/50R15 T82 A02 A04 A05
T17 54-75 195/55R15 A08 A09 A12
E868 54-75 205/50R15 A14 A21 S01
54-75 215/45R15 R70 T82
Toyota Celica 63-92 185/55R15 A01 A02 A04
T16 63-92 195/50R15 A05 A08 A09
E195 63-92 195/55R15 A12 A14 A21
63-92 205/50R15 K49 K42 S01
63-92 215/45R15 K49 R70
Toyota Celica 77 195/50R15 A02 A04 A05
T18 77 195/55R15 A08 A09 A12
F411 77 205/50R15 A14 A21 S01
77 215/45R15 R70
77 215/50R15
Toyota Corolla 53-84 185/55R15 A01 K42 K49 A02 A04 A05
E10 53-84 195/50R15 A01 K42 K49 A08 A09 A12
G072, 53-84 205/50R15 A01 K42 K49 A14 A21 S01
e6*93/81*0005*.. 53-84 215/45R15 A01 K42 K49 R70
Toyota Corolla 51-81 185/55R15 B53 A02 A04 A05
E11, E11U 51-81 185/55R15 A01 B54 K42 A08 A09 A12
e6*95/54*0043*.., 51-81 195/50R15 A01 K42 K49 K56 A14 A21 A58
e11*98/14*0102*.. 51-81 195/55R15 A01 K42 K49 K56 S01
51-81 205/50R15 A01 K42 K49 K56
51-81 215/45R15 A01 K42 K49 K56 R70
Toyota Corolla 66-141 195/60R15 K41 K42 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 205/55R15 K41 K42 K49 A05 A08 A09
e11*98/14,2001/116* 66-141 215/55R15 K41 K42 K49 K50 A12 A14 A21
0178-0181,0251*.. 66-141 225/50R15 K41 K42 K49 K50 LK6 B03 Car Flh
Sth V15 Ver
S01
Toyota MR2 103 185/55R15 R02 A02 A04 A05
W3 103 205/50R15 R03 A08 A09 A12
e11*98/14*0128*.., A14 A21 B03
e11*2001/116*0128*. VM5 S01
Toyota Paseo 66 185/55R15 K42 A01 A02 A04
L5 66 195/50R15 K42 K49 L02 A05 A08 A09
e6*93/81*0019*.. 66 215/45R15 K42 K49 L02 R70 A12 A14 A21
Cbo Cpe S01
Toyota Starlet 55 195/45R15 A01 K42 A02 A04 A05
P8 55 195/50R15 A01 K42 A08 A09 A12
F437 55 205/45R15 A01 K42 A14 A21 S01
55 215/45R15 A01 K42 R70
Toyota Starlet 55 195/45R15 K50 A01 A02 A04
P9 55 195/50R15 G01 K42 K46 K50 K56 L02 A05 A08 A09
e6*93/81*0020*.. 55 205/45R15 K49 K50 A12 A14 A21
55 215/45R15 G01 K42 K46 K49 K50 K56 R70 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

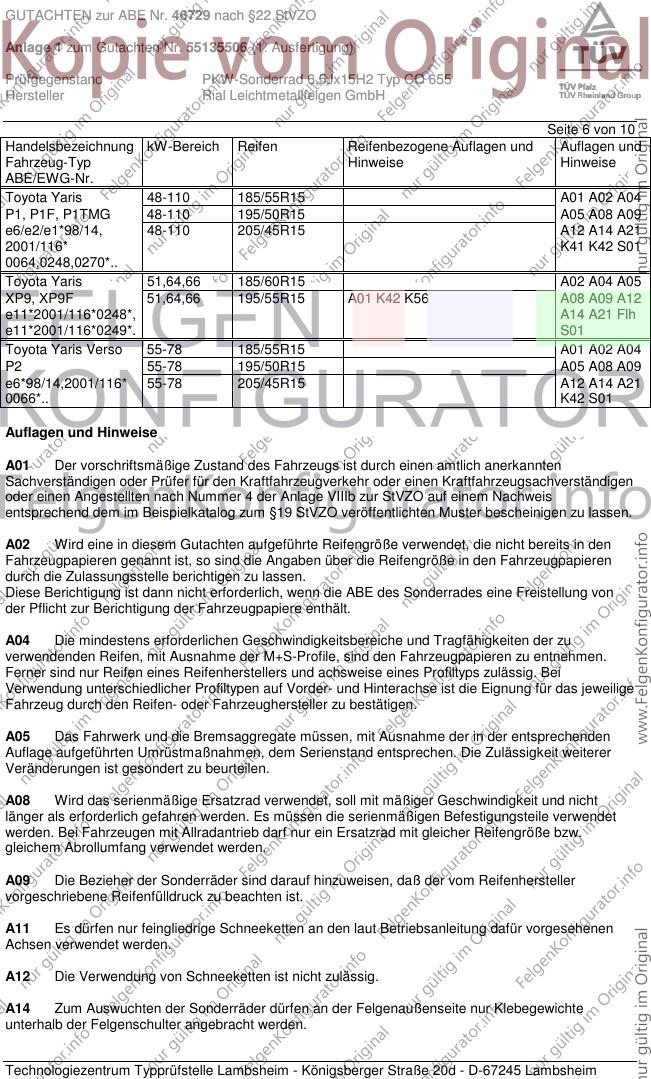

GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 48-110 185/55R15 A01 A02 A04
P1, P1F, P1TMG 48-110 195/50R15 A05 A08 A09
e6/e2/e1*98/14, 48-110 205/45R15 A12 A14 A21
2001/116* K41 K42 S01
0064,0248,0270*..
Toyota Yaris 51,64,66 185/60R15 A02 A04 A05
XP9, XP9F 51,64,66 195/55R15 A01 K42 K56 A08 A09 A12
e11*2001/116*0248*, A14 A21 Flh
e11*2001/116*0249*. S01
Toyota Yaris Verso 55-78 185/55R15 A01 A02 A04
P2 55-78 195/50R15 A05 A08 A09
e6*98/14,2001/116* 55-78 205/45R15 A12 A14 A21
0066*.. K42 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 10

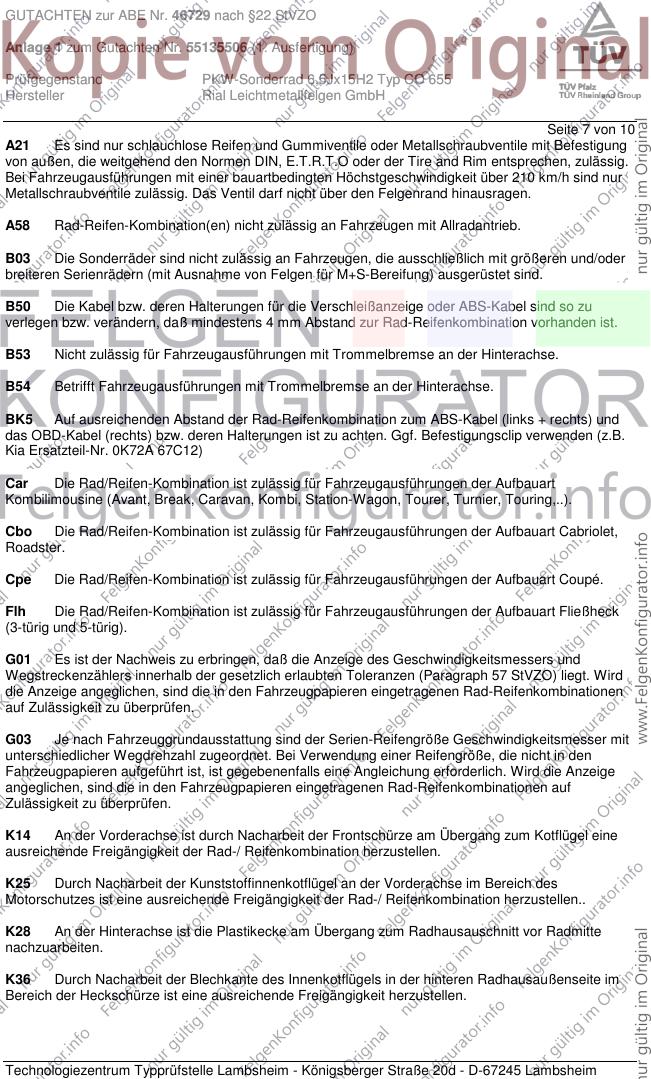

A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. verändern, daß mindestens 4 mm Abstand zur Rad-Reifenkombination vorhanden ist.
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
BK5 Auf ausreichenden Abstand der Rad-Reifenkombination zum ABS-Kabel (links + rechts) und
das OBD-Kabel (rechts) bzw. deren Halterungen ist zu achten. Ggf. Befestigungsclip verwenden (z.B.
Kia Ersatzteil-Nr. 0K72A 67C12)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G03 Je nach Fahrzeuggrundausstattung sind der Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei Verwendung einer Reifengröße, die nicht in den
Fahrzeugpapieren aufgeführt ist, ist gegebenenfalls eine Angleichung erforderlich. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K28 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 10

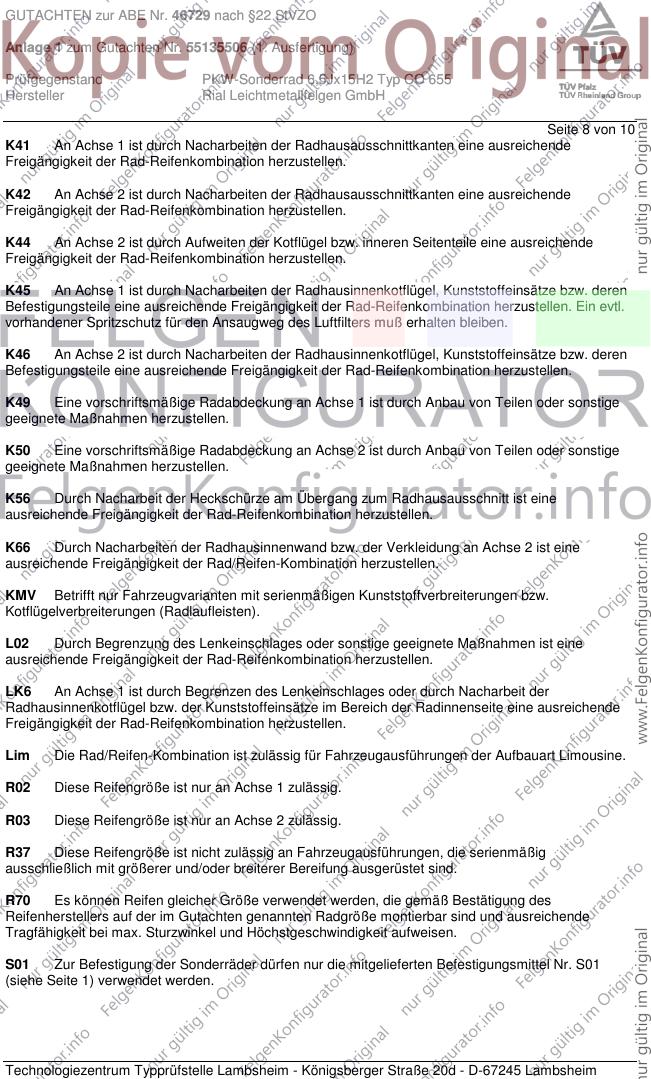

K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 10

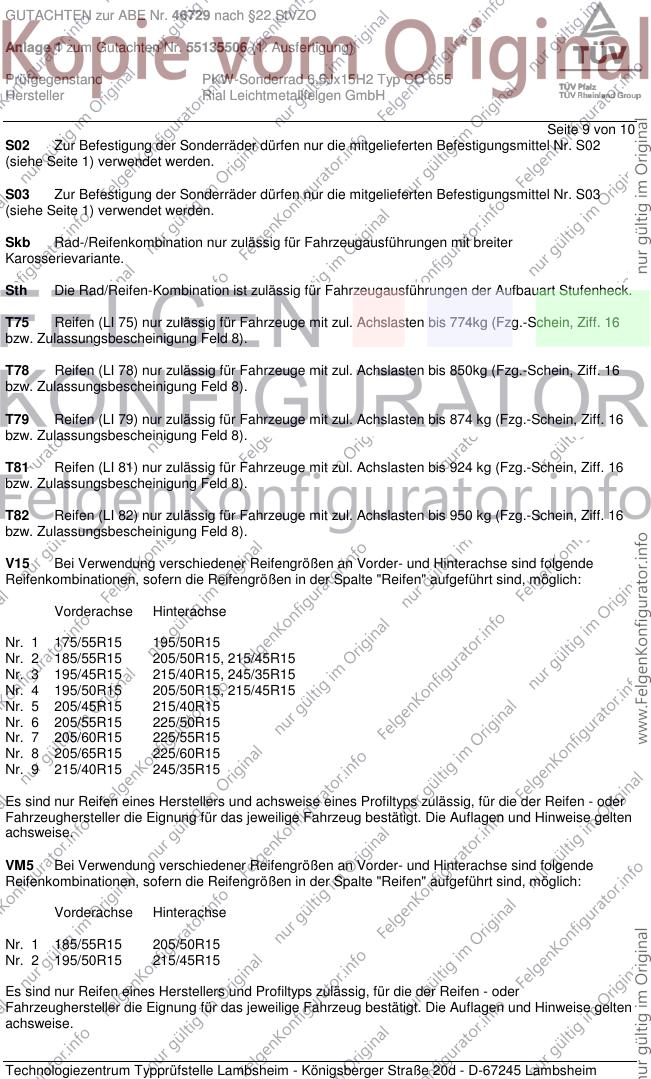

S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
VM5 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/55R15 205/50R15
Nr. 2 195/50R15 215/45R15
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46729 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55135506 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ CO 655
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 10

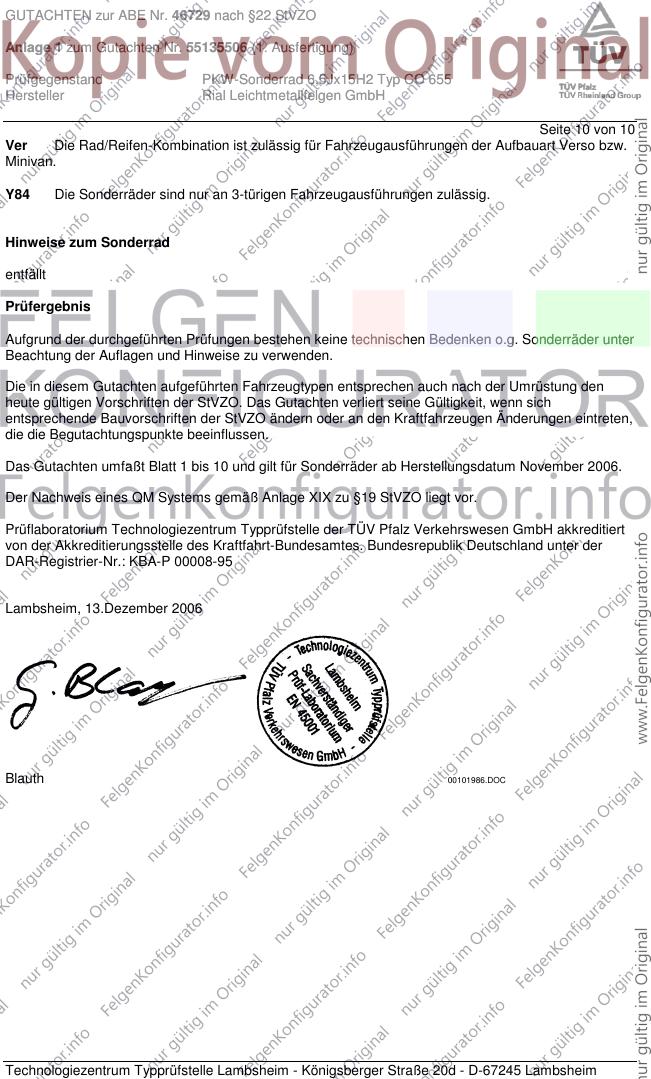

Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 13.Dezember 2006
Blauth 00101986.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
