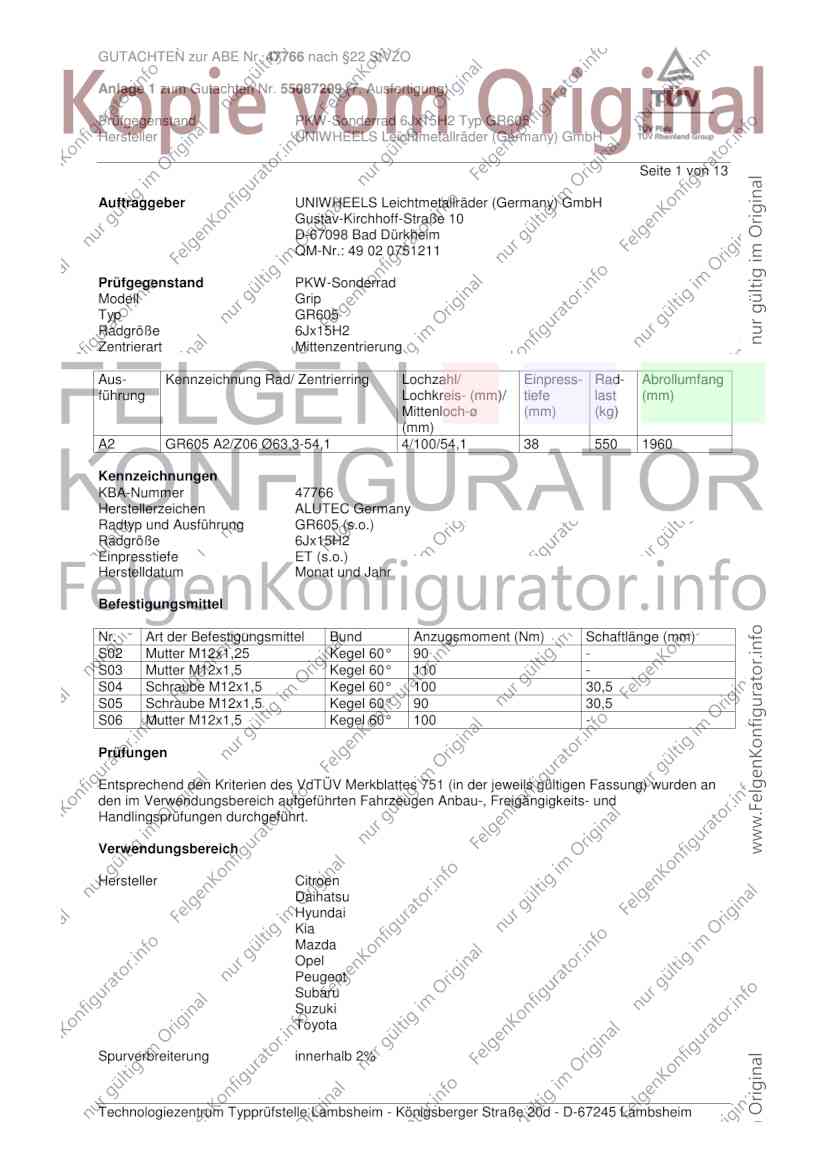

GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 13
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell Grip
Typ GR605
Radgröße 6Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 GR605 A2/Z06 Ø63,3-54,1 4/100/54,1 38 550 1960
Kennzeichnungen
KBA-Nummer 47766
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung GR605 (s.o.)
Radgröße 6Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 100 30,5
S05 Schraube M12x1,5 Kegel 60° 90 30,5
S06 Mutter M12x1,5 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Daihatsu
Hyundai
Kia
Mazda
Opel
Peugeot
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Citroen C1 (I) 40, 50 175/50R15 K2b K36 K42 K56 A01 A12 A14
P*****, PG 40, 50 195/45R15 K2b K36 K42 K56 A19 Y85 S04
e11*2001/116*
0238*00-10;
e11*2007/46*0056*..
- 5 Türer -
- incl. Facelift 2012
Citroen C1 (I) 40, 50 175/50R15 K2b K36 K56 A01 A12 A14
P*****, PG 40, 50 195/45R15 K14 K2b K36 K42 K56 A19 Y84 S04
e11*2001/116*
0238*00-10;
e11*2007/46*0056*..
- 3 Türer -
- incl. Facelift 2012
Daihatsu Charade 73 185/60R15 A12 A14 A19
XP9F 73 195/55R15 Flh S03
e11*2001/116*0249*. 73 205/50R15 A01 K1c K2b K42 K56
Daihatsu Materia 67,76 175/60R15 A33 A14 A19 A58
M4 67,76 185/55R15 A33 S03
e13*2001/116*0198*. 67,76 195/50R15 A12
67,76 195/55R15 A01 A12 G01
Daihatsu Sirion 51 175/55R15 K42 K56 T77 A01 A12 A14
M3 51-76 185/55R15 K1a K2b K42 K56 A19 A58 S06
e13*2003/97*0147*.., 51-76 195/50R15 K1a K1b K2b K42 K44 K56
e13*2001/116*0147*.
Hyundai Accent 55-77,2 185/55R15 K41 K42 K56 A01 A12 A14
LC A19 B02 S03
e4*98/14*0037*..
- Pony, Excel
Hyundai Accent 71-83 185/55R15 R37 A14 A19 B03
MC 71-83 185/60R15 R37 Flh S03
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a R37
71-83 195/55R15 A01 K1a
71-83 205/50R15 A01 K1c K2b K56
Hyundai Accent 71-83 185/55R15 R37 A12 A14 A19
MC, MCT 71-83 185/60R15 R37 B03 Sth S03
e4*2001/116*0103*.., 71-83 195/50R15 A01 K1a R37
e4*2001/116*0110* 71-83 195/55R15 A01 K1a
71-83 205/50R15 A01 K1c K2b K56
Hyundai Atos 43-46,3 175/50R15 G01 K1c K2b K41 K42 A01 A12 A14
MXI A19 B02 S06
e11*2001/116*0220*.
Hyundai Getz 46-81 185/55R15 K1a K2b K42 A01 A12 A14
TB, TBI 46-81 195/50R15 K1a K2b K42 A19 Flh V15
e4*98/14*0066*.., 46-81 205/50R15 K1c K2b K42 S03
e4*2001/116*0123*..
Hyundai i10 48-64 175/55R15 K1a K1b K2b A01 A12 A14
IA, IA-HME 48-64 175/60R15 K1a K1b K2b A19 A58 Flh
e11*2007/46*1008*..; 48-64 185/55R15 K1c K2b K8e V15 Y13 S03
e13*2007/46*1602*.. 48-64 195/50R15 K1c K2c K4h K6k K8i
48-64 205/50R15 K2c K4h K6k K8i R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Hyundai i10 47-63 175/50R15 K1c K2b NoD T75 A01 A12 A14
PA 47-63 195/45R15 K1c K2b A19 A58 Flh
e4*2001/116*0131*.. S03
Hyundai i20 55-88 185/60R15 A12 A14 A19
GB, GB-HME 55-88 185/65R15 Cpe Flh KOV
e11*2007/46*1600*..; 55-88 195/60R15 A01 K1c S03
e13*2007/46*1603*.. 55-88 205/55R15 A01 K1c K2b
- Fließheck 55-88 205/60R15 A01 K1c K2b
- Coupé
Hyundai i20 55-94 175/60R15 K1a K2b R37 A01 A12 A14
PB, PBT 55-94 175/65R15 K1a K2b K5a R37 A19 Flh S03
e11*2001/116*0333*. 55-94 185/55R15 K1c K2b R37
e11*2007/46*0129*.. 55-94 185/60R15 K1c K2b
- incl. Facelift 2012 55-94 195/55R15 K1c K2b
Hyundai i20 Active 66-88 185/60R15 A12 A14 A19
GB, GB-HME 66-88 185/65R15 Flh KMV S03
e11*2007/46*1600*..; 66-88 195/60R15
e13*2007/46*1603*.. 66-88 205/55R15
66-88 205/60R15
Kia Picanto 44-48 175/50R15 K1a K1b K2b K42 T75 A01 A12 A14
BA 44-55 195/45R15 K1c K2b K42 T78 A19 Flh S06
e4*2001/116*0085*..
Kia Picanto 48-63 175/50R15 K1c K2a K2b K6h K8m A01 A12 A14
TA 48-63 195/45R15 K1c K2c K6h K8m A19 A58 Flh
e4*2007/46*0256*.. S06
Kia Rio 60-71,1 185/55R15 BK5 K42 K45 A01 A12 A14
DC 60-71,1 195/50R15 BK5 K42 K45 A19 S03
e11*98/14*0132*04-..
- Facelift 2003
Kia Rio 55-72,1 185/55R15 BK5 K42 K45 A01 A12 A14
DC 55-72,1 195/45R15 BK5 K42 A19 S04
e11*98/14* 55-72,1 195/50R15 BK5 K42 K45
0132*00-03
Kia Rio 65-83 185/55R15 A12 A14 A19
DE 65-83 185/60R15 Flh V15 S03
e4*2001/116*0093*.. 65-83 195/50R15
65-83 195/55R15
65-83 205/50R15 A01 K1a K1b K2b
Kia Rio 55-80 185/65R15 A90 A14 A19 A58
UB 55-80 195/60R15 A12 Flh S03
e11*2007/46*0195*.. 55-80 205/55R15 A01 A12 K2b
- incl. Facelift 2015
Mazda 2 (II) 50-76 175/60R15 A91 A14 A19 Flh
DE, DE1 50-76 185/55R15 A91 V15 S03
e13*2001/116*0254*, 50-76 195/50R15 A12
e13*2001/116*0255*. 50-76 205/50R15 A01 A12 K1a K1b K2b K42
Mazda 2 (III) 55-85 185/65R15 A91 A14 A19 Flh
DJ1 55-85 195/60R15 A12 S03
e1*2007/46*1335*.. 55-85 205/55R15 A12
55-85 205/60R15 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 13

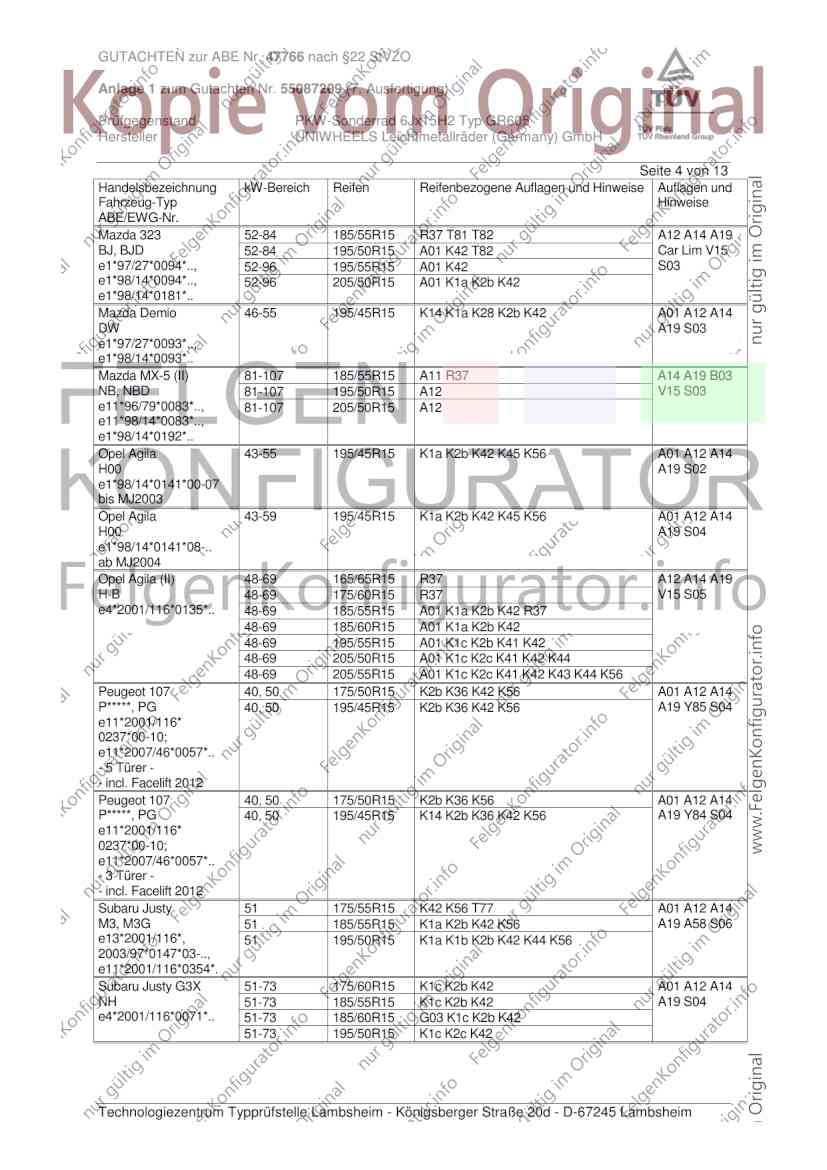

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Mazda 323 52-84 185/55R15 R37 T81 T82 A12 A14 A19
BJ, BJD 52-84 195/50R15 A01 K42 T82 Car Lim V15
e1*97/27*0094*.., 52-96 195/55R15 A01 K42 S03
e1*98/14*0094*.., 52-96 205/50R15 A01 K1a K2b K42
e1*98/14*0181*..
Mazda Demio 46-55 195/45R15 K14 K1a K28 K2b K42 A01 A12 A14
DW A19 S03
e1*97/27*0093*..,
e1*98/14*0093*..
Mazda MX-5 (II) 81-107 185/55R15 A11 R37 A14 A19 B03
NB, NBD 81-107 195/50R15 A12 V15 S03
e11*96/79*0083*.., 81-107 205/50R15 A12
e11*98/14*0083*..,
e1*98/14*0192*..
Opel Agila 43-55 195/45R15 K1a K2b K42 K45 K56 A01 A12 A14
H00 A19 S02
e1*98/14*0141*00-07
bis MJ2003
Opel Agila 43-59 195/45R15 K1a K2b K42 K45 K56 A01 A12 A14
H00 A19 S04
e1*98/14*0141*08-..
ab MJ2004
Opel Agila (II) 48-69 165/65R15 R37 A12 A14 A19
H-B 48-69 175/60R15 R37 V15 S05
e4*2001/116*0135*.. 48-69 185/55R15 A01 K1a K2b K42 R37
48-69 185/60R15 A01 K1a K2b K42
48-69 195/55R15 A01 K1c K2b K41 K42
48-69 205/50R15 A01 K1c K2c K41 K42 K44
48-69 205/55R15 A01 K1c K2c K41 K42 K43 K44 K56
Peugeot 107 40, 50 175/50R15 K2b K36 K42 K56 A01 A12 A14
P*****, PG 40, 50 195/45R15 K2b K36 K42 K56 A19 Y85 S04
e11*2001/116*
0237*00-10;
e11*2007/46*0057*..
- 5 Türer -
- incl. Facelift 2012
Peugeot 107 40, 50 175/50R15 K2b K36 K56 A01 A12 A14
P*****, PG 40, 50 195/45R15 K14 K2b K36 K42 K56 A19 Y84 S04
e11*2001/116*
0237*00-10;
e11*2007/46*0057*..
- 3 Türer -
- incl. Facelift 2012
Subaru Justy 51 175/55R15 K42 K56 T77 A01 A12 A14
M3, M3G 51 185/55R15 K1a K2b K42 K56 A19 A58 S06
e13*2001/116*, 51 195/50R15 K1a K1b K2b K42 K44 K56
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 175/60R15 K1c K2b K42 A01 A12 A14
NH 51-73 185/55R15 K1c K2b K42 A19 S04
e4*2001/116*0071*.. 51-73 185/60R15 G03 K1c K2b K42
51-73 195/50R15 K1c K2c K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 13

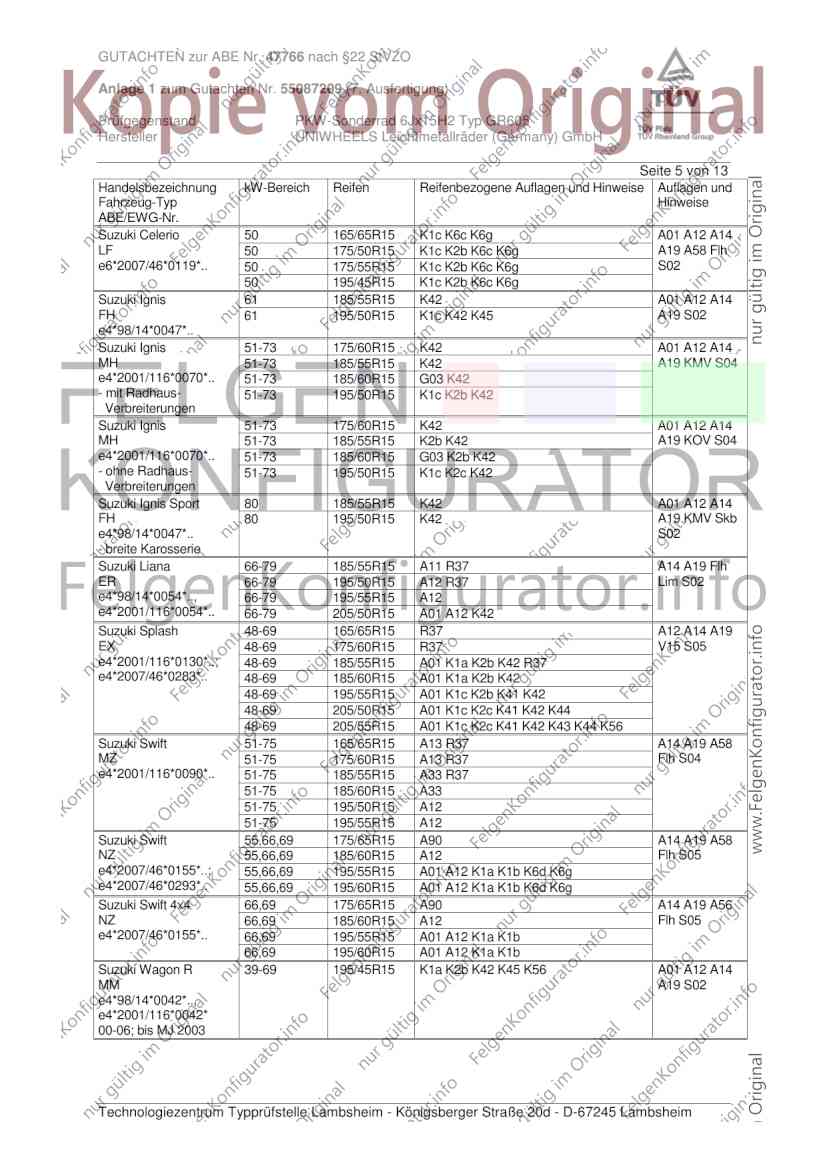

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Suzuki Celerio 50 165/65R15 K1c K6c K6g A01 A12 A14
LF 50 175/50R15 K1c K2b K6c K6g A19 A58 Flh
e6*2007/46*0119*.. 50 175/55R15 K1c K2b K6c K6g S02
50 195/45R15 K1c K2b K6c K6g
Suzuki Ignis 61 185/55R15 K42 A01 A12 A14
FH 61 195/50R15 K1c K42 K45 A19 S02
e4*98/14*0047*..
Suzuki Ignis 51-73 175/60R15 K42 A01 A12 A14
MH 51-73 185/55R15 K42 A19 KMV S04
e4*2001/116*0070*.. 51-73 185/60R15 G03 K42
- mit Radhaus- 51-73 195/50R15 K1c K2b K42
Verbreiterungen
Suzuki Ignis 51-73 175/60R15 K42 A01 A12 A14
MH 51-73 185/55R15 K2b K42 A19 KOV S04
e4*2001/116*0070*.. 51-73 185/60R15 G03 K2b K42
- ohne Radhaus- 51-73 195/50R15 K1c K2c K42
Verbreiterungen
Suzuki Ignis Sport 80 185/55R15 K42 A01 A12 A14
FH 80 195/50R15 K42 A19 KMV Skb
e4*98/14*0047*.. S02
- breite Karosserie
Suzuki Liana 66-79 185/55R15 A11 R37 A14 A19 Flh
ER 66-79 195/50R15 A12 R37 Lim S02
e4*98/14*0054*.., 66-79 195/55R15 A12
e4*2001/116*0054*.. 66-79 205/50R15 A01 A12 K42
Suzuki Splash 48-69 165/65R15 R37 A12 A14 A19
EX 48-69 175/60R15 R37 V15 S05
e4*2001/116*0130*..; 48-69 185/55R15 A01 K1a K2b K42 R37
e4*2007/46*0283*.. 48-69 185/60R15 A01 K1a K2b K42
48-69 195/55R15 A01 K1c K2b K41 K42
48-69 205/50R15 A01 K1c K2c K41 K42 K44
48-69 205/55R15 A01 K1c K2c K41 K42 K43 K44 K56
Suzuki Swift 51-75 165/65R15 A13 R37 A14 A19 A58
MZ 51-75 175/60R15 A13 R37 Flh S04
e4*2001/116*0090*.. 51-75 185/55R15 A33 R37
51-75 185/60R15 A33
51-75 195/50R15 A12
51-75 195/55R15 A12
Suzuki Swift 55,66,69 175/65R15 A90 A14 A19 A58
NZ 55,66,69 185/60R15 A12 Flh S05
e4*2007/46*0155*..; 55,66,69 195/55R15 A01 A12 K1a K1b K6d K6g
e4*2007/46*0293*.. 55,66,69 195/60R15 A01 A12 K1a K1b K6d K6g
Suzuki Swift 4x4 66,69 175/65R15 A90 A14 A19 A56
NZ 66,69 185/60R15 A12 Flh S05
e4*2007/46*0155*.. 66,69 195/55R15 A01 A12 K1a K1b
66,69 195/60R15 A01 A12 K1a K1b
Suzuki Wagon R 39-69 195/45R15 K1a K2b K42 K45 K56 A01 A12 A14
MM A19 S02
e4*98/14*0042*..,
e4*2001/116*0042*
00-06; bis MJ 2003
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Suzuki Wagon R 39-69 195/45R15 K1a K2b K42 K45 K56 A01 A12 A14
MM, H00 A19 S04
e4*2001/116*0042*
07-..; ab MJ 2004;
e1*2001/116*0311*..
Toyota Aygo (I) 40, 50 175/50R15 K2b K42 K56 A01 A12 A14
AB1, /-N, /-MS1 40, 50 195/45R15 K14 K2b K42 K44 K56 A19 Flh S04
e11*2001/116*
0236*00-10;
e11*2007/46*0055*..
e11*2007/46*0235*..
- incl. Facelift 2012
Toyota Corolla 53-81 185/55R15 A12 A14 A19
E11, E11U 53-81 195/50R15 A01 K1b K42 A58 V15 S03
e6*95/54*0043*.., 53-81 195/55R15 A01 K1b K42 K56
e11*98/14*0102*.. 53-81 205/50R15 A01 K1b K42 K56
Toyota Corolla 66-141 195/60R15 A12 A14 A19
E12-U -J -J1 -T -TS 66-141 205/55R15 A01 K1c K41 K42 B03 Car Flh
e11*98/14,2001/116* 66-141 215/55R15 A01 K1c K2c K41 K42 Sth V15 Ver
0178-0181,0251*.. 66-141 225/50R15 A01 K1c K2c K41 K42 S03
Toyota IQ 50,66,72 175/65R15 A12 A14 A19
AJ1, /-MS1 50,66,72 185/60R15 A01 K2b K6c K6i Flh S03
e6*2001/116*0119*..; 50,66,72 195/55R15 A01 K1a K1b K2b K6c K6i
e11*2007/46*0238* 50,66,72 195/60R15 A01 K1a K1b K2b K6c K6i
Toyota Starlet 55 195/45R15 K2b A01 A12 A14
P9 55 195/50R15 G01 K42 K46 K56 A19 S03
e6*93/81*0020*..
Toyota Yaris 48-110 185/55R15 A01 K27 K41 K42 A12 A14 A19
P1, P1F, P1TMG 48-110 195/50R15 A01 K27 K42 S03
e6/e2/e1*98/14, 48-64 195/45R15
2001/116*
0064,0248,0270*..
Toyota Yaris 51,66,73 175/60R15 A90 A14 A19 Flh
XP13M(a) 51,66,73 175/65R15 A90 LY2 V15 S03
e11*2007/46*0152*.. 51,66,73 185/55R15 A01 A12 K6f
- Club / Trend 51,66,73 185/60R15 A01 A12 K6f
51,66,73 195/55R15 A01 A12 K6f
51,66,73 205/50R15 A01 A12 K1a K1b K2b K6f K6g K6i
51,66,73 205/55R15 A01 A12 K1a K1b K2b K6f K6g K6i
Toyota Yaris 51, 66, 73 175/60R15 A12 A14 A19
XP13M(a), XP13N(a) 51, 66, 73 175/65R15 Flh LY1 V15
e11*2007/46*0152*..; 51, 66, 73 185/55R15 A01 K6f S03
e11*2007/46*0153*.. 51, 66, 73 185/60R15 A01 K6f
51, 66, 73 195/55R15 A01 K6f
51, 66, 73 205/50R15 A01 K2b K6f K6g K6i R03
Toyota Yaris 51-74 185/60R15 A12 A14 A19
XP9, XP9F 51-74 195/55R15 Flh S03
e11*2001/116*0248*, 51-74 205/50R15 A01 K1c K2b K42 K56
e11*2001/116*0249*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Toyota Yaris Hybrid 54, 55 175/60R15 A12 A14 A19
XP13M(a) 54, 55 175/65R15 Flh LY1 V15
e11*2007/46*0152*.. 54, 55 185/55R15 A01 K6f S03
54, 55 185/60R15 A01 K6f
54, 55 195/55R15 A01 K6f
54, 55 205/50R15 A01 K2b K6f K6g K6i R03
Toyota Yaris Hybrid 54, 55 175/60R15 A90 A14 A19 Flh
Club 54, 55 175/65R15 A90 LY3 V15 S03
XP13M(a) 54, 55 185/55R15 A01 A12 K6f
e11*2007/46*0152*.. 54, 55 185/60R15 A01 A12 K6f
54, 55 195/55R15 A01 A12 K6f
54, 55 205/50R15 A01 A12 K1a K1b K2b K6f K6g K6i
54, 55 205/55R15 A01 A12 K1a K1b K2b K6f K6g K6i
Toyota Yaris TS 98 185/60R15 A90 A14 A19 Flh
XP9 98 195/55R15 A12 S03
e11*2001/116*0248* 98 195/60R15 A12
98 205/50R15 A01 A12 K1c K2b K42 K56
98 205/55R15 A01 A12 K1c K2b K42 K56
Toyota Yaris Verso 55-78 185/55R15 A12 A14 A19
P2 55-78 195/50R15 S03
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 8 von 13

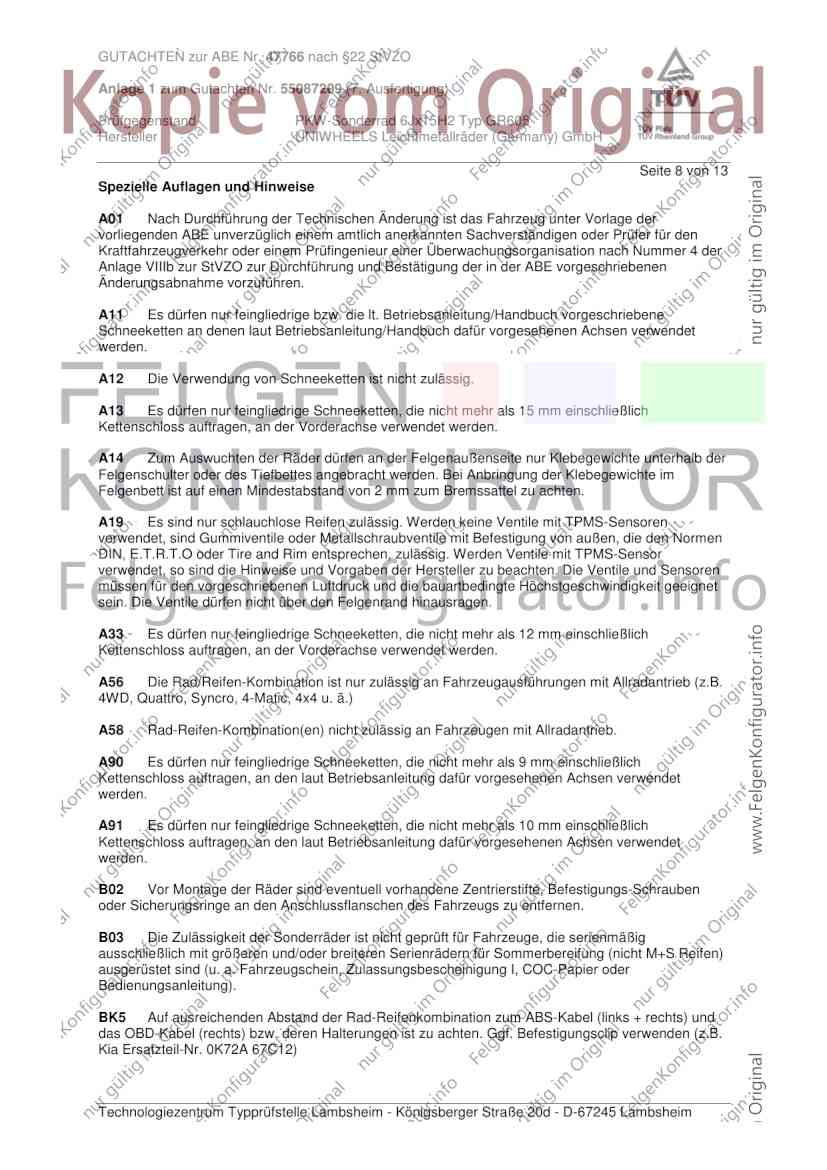

Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BK5 Auf ausreichenden Abstand der Rad-Reifenkombination zum ABS-Kabel (links + rechts) und
das OBD-Kabel (rechts) bzw. deren Halterungen ist zu achten. Ggf. Befestigungsclip verwenden (z.B.
Kia Ersatzteil-Nr. 0K72A 67C12)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 9 von 13

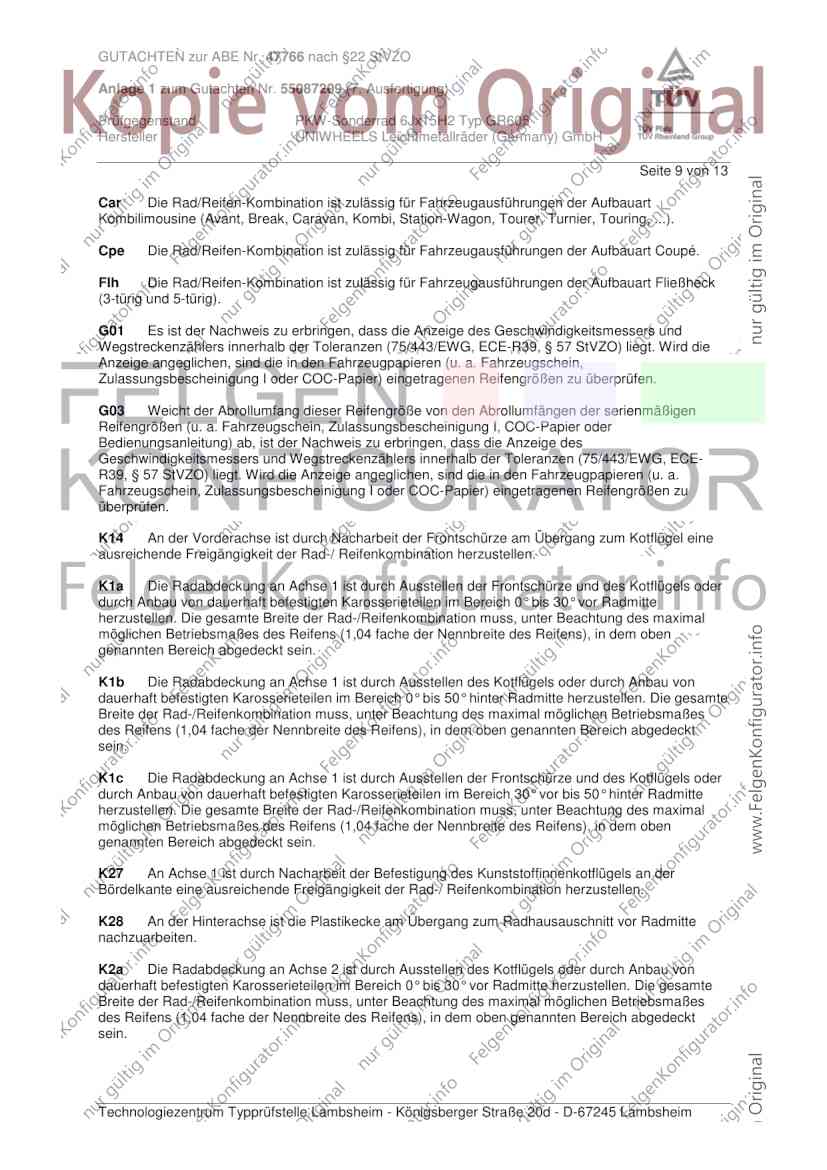

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K28 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 10 von 13

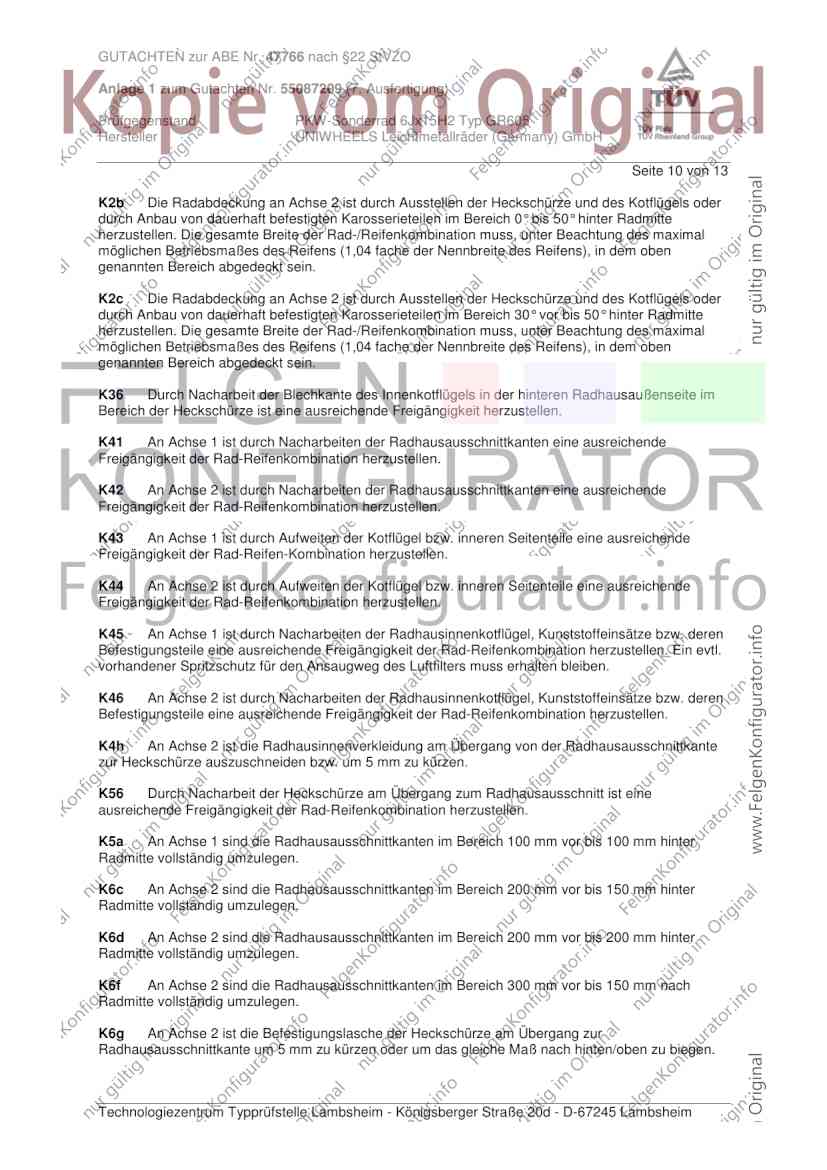

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 11 von 13

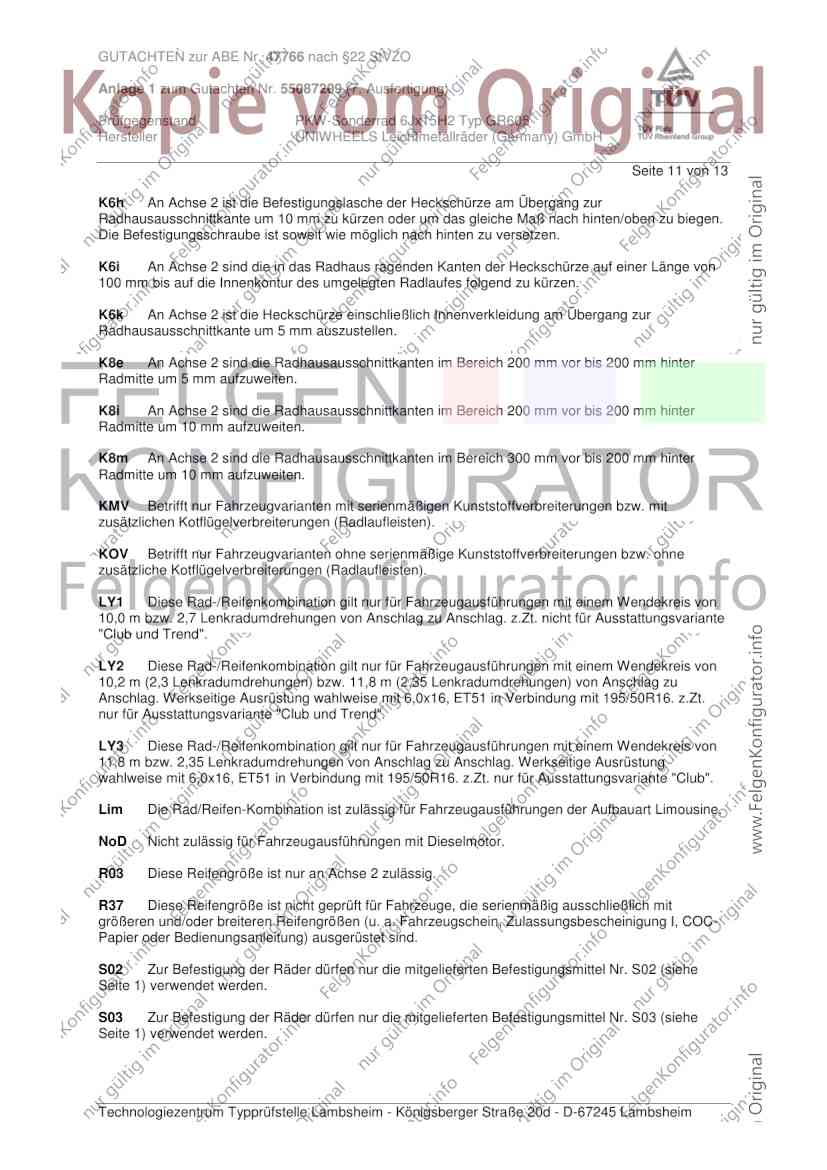

K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 12 von 13

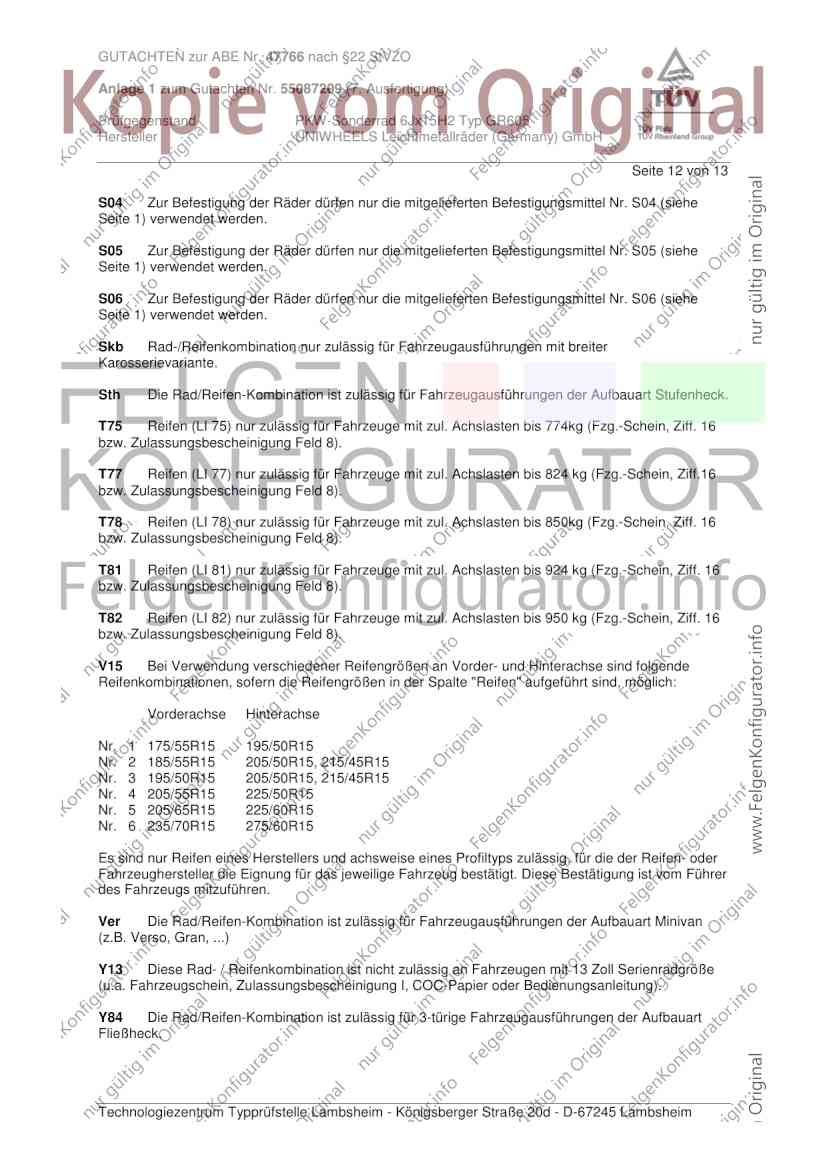

S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47766 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087209 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ GR605
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 13 von 13

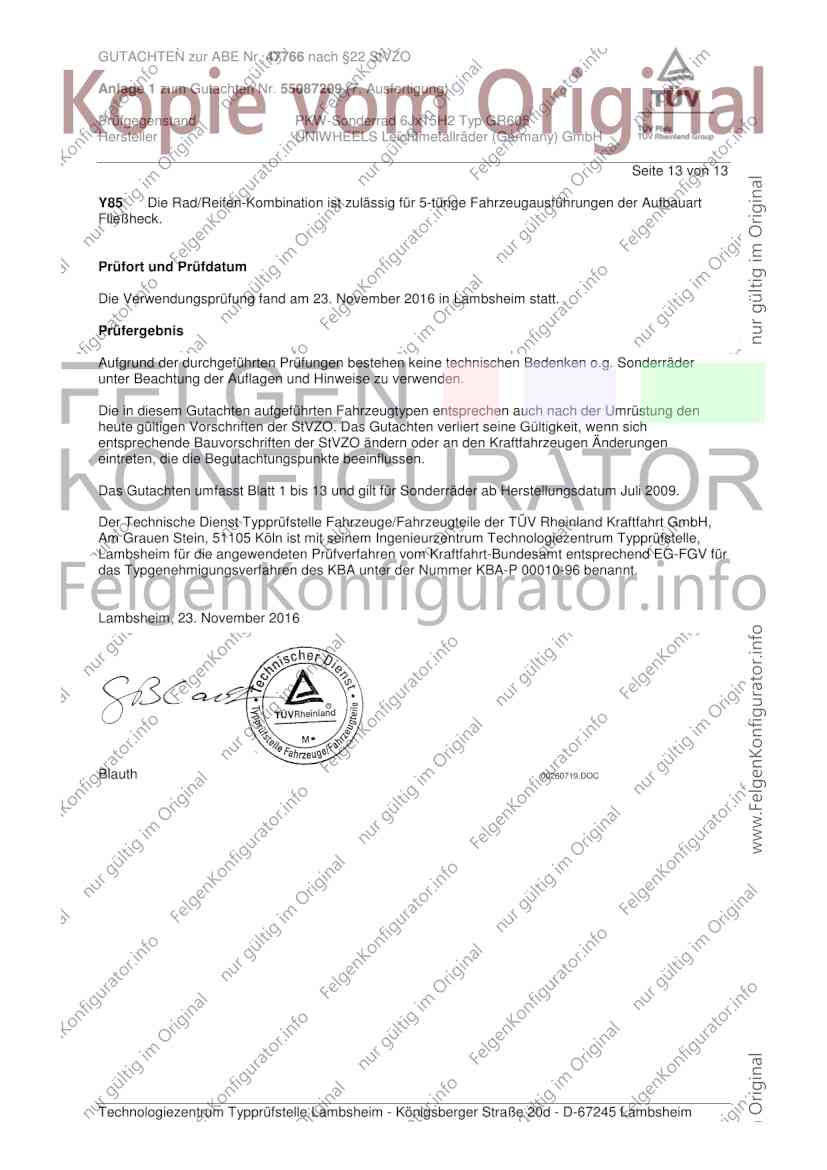

Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. November 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Juli 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. November 2016
Blauth 00260719.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
