GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 1 von 13
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell ADV10
Typ ADV10 6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 ADV10 6515 X2 / Ø63,4xØ54,1 4/100/54,1 39 600 2150
Kennzeichnungen
KBA-Nummer 48490
§ 22 48490, Erweiterung 07
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV10 6515 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - RG.422
S02 Mutter M12x1,5 Kegel 60° 100 - RG.422
S03 Mutter M12x1,25 Kegel 60° 90 - RG.424
S04 Schraube M12x1,5 Kegel 60° 90 26 RG.426
S05 Schraube M12x1,5 Kegel 60° 100 26 RG.426
S06 Mutter M12x1,25 Kegel 60° 100 - RG.424
S07 Mutter M12x1,5 Kegel 60° 125 - RG.422
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Daihatsu,
Hyundai, Kia,
Mazda, Peugeot,
Subaru, Suzuki,
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

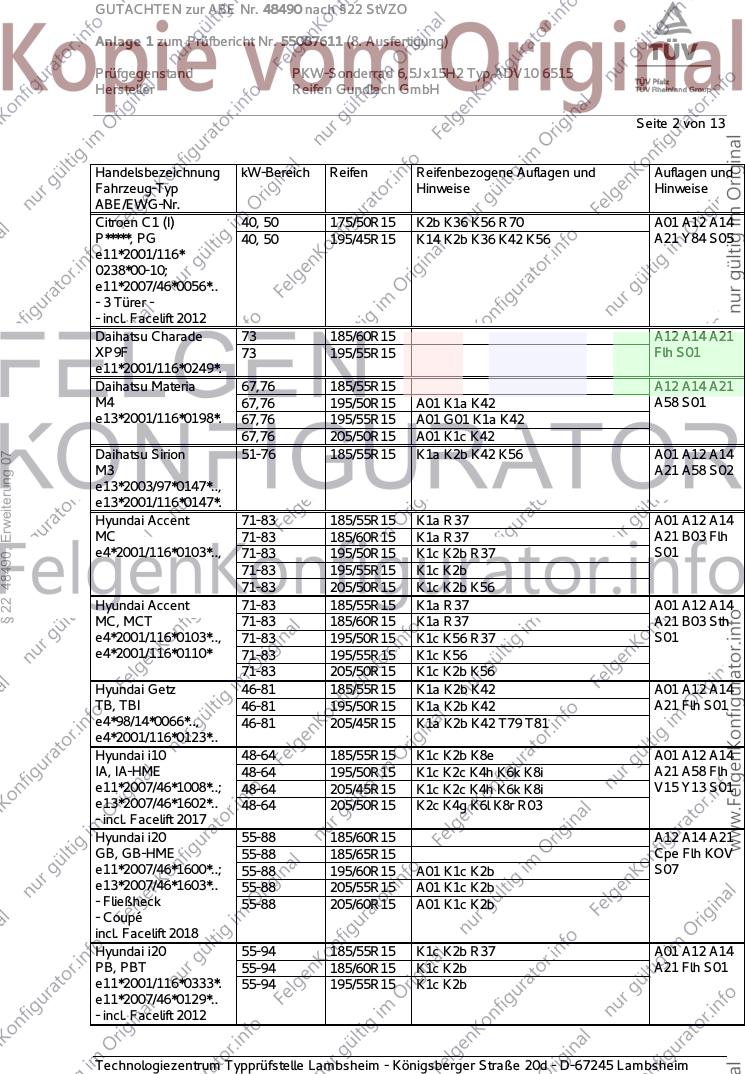

GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 (I) 40, 50 175/50R15 K2b K36 K56 R70 A01 A12 A14
P*****, PG 40, 50 195/45R15 K14 K2b K36 K42 K56 A21 Y84 S05
e11*2001/116*
0238*00-10;
e11*2007/46*0056*..
- 3 Türer -
- incl. Facelift 2012
Daihatsu Charade 73 185/60R15 A12 A14 A21
XP9F 73 195/55R15 Flh S01
e11*2001/116*0249*.
Daihatsu Materia 67,76 185/55R15 A12 A14 A21
M4 67,76 195/50R15 A01 K1a K42 A58 S01
e13*2001/116*0198*. 67,76 195/55R15 A01 G01 K1a K42
67,76 205/50R15 A01 K1c K42
Daihatsu Sirion 51-76 185/55R15 K1a K2b K42 K56 A01 A12 A14
§ 22 48490, Erweiterung 07
M3 A21 A58 S02
e13*2003/97*0147*..,
e13*2001/116*0147*.
Hyundai Accent 71-83 185/55R15 K1a R37 A01 A12 A14
MC 71-83 185/60R15 K1a R37 A21 B03 Flh
e4*2001/116*0103*.., 71-83 195/50R15 K1c K2b R37 S01
71-83 195/55R15 K1c K2b
71-83 205/50R15 K1c K2b K56
Hyundai Accent 71-83 185/55R15 K1a R37 A01 A12 A14
MC, MCT 71-83 185/60R15 K1a R37 A21 B03 Sth
e4*2001/116*0103*.., 71-83 195/50R15 K1c K56 R37 S01
e4*2001/116*0110* 71-83 195/55R15 K1c K56
71-83 205/50R15 K1c K2b K56
Hyundai Getz 46-81 185/55R15 K1a K2b K42 A01 A12 A14
TB, TBI 46-81 195/50R15 K1a K2b K42 A21 Flh S01
e4*98/14*0066*.., 46-81 205/45R15 K1a K2b K42 T79 T81
e4*2001/116*0123*..
Hyundai i10 48-64 185/55R15 K1c K2b K8e A01 A12 A14
IA, IA-HME 48-64 195/50R15 K1c K2c K4h K6k K8i A21 A58 Flh
e11*2007/46*1008*..; 48-64 205/45R15 K1c K2c K4h K6k K8i V15 Y13 S01
e13*2007/46*1602*.. 48-64 205/50R15 K2c K4g K6l K8r R03
- incl. Facelift 2017
Hyundai i20 55-88 185/60R15 A12 A14 A21
GB, GB-HME 55-88 185/65R15 Cpe Flh KOV
e11*2007/46*1600*..; 55-88 195/60R15 A01 K1c K2b S07
e13*2007/46*1603*.. 55-88 205/55R15 A01 K1c K2b
- Fließheck 55-88 205/60R15 A01 K1c K2b
- Coupé
incl. Facelift 2018
Hyundai i20 55-94 185/55R15 K1c K2b R37 A01 A12 A14
PB, PBT 55-94 185/60R15 K1c K2b A21 Flh S01
e11*2001/116*0333*. 55-94 195/55R15 K1c K2b
e11*2007/46*0129*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

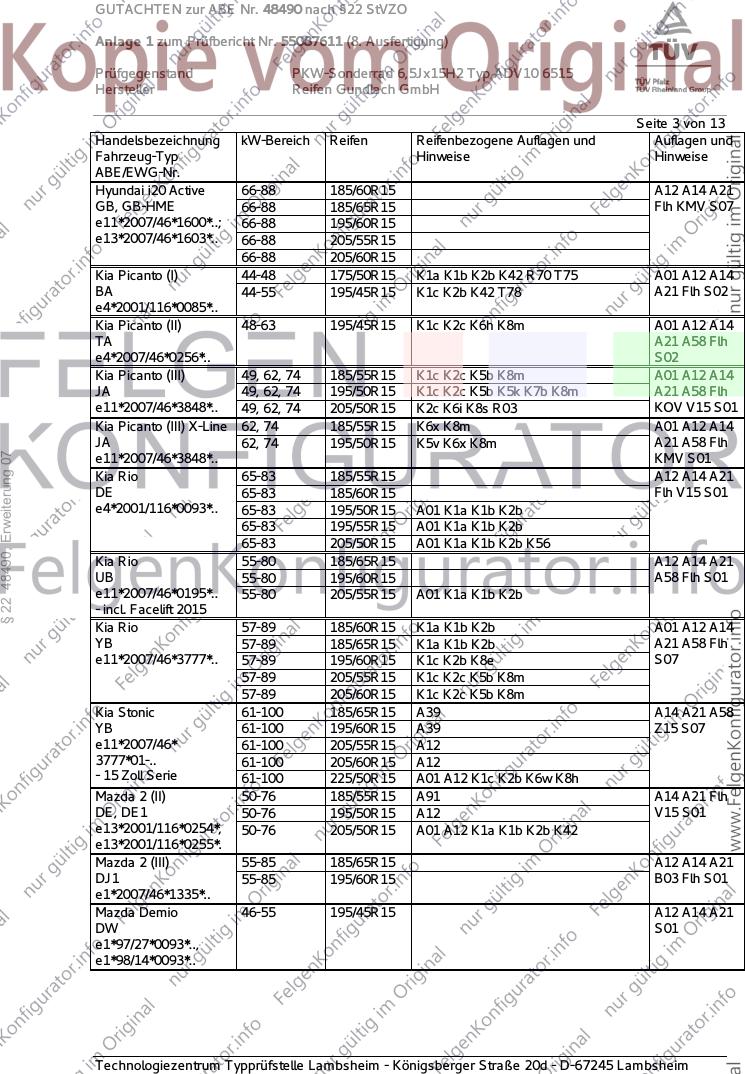

GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i20 Active 66-88 185/60R15 A12 A14 A21
GB, GB-HME 66-88 185/65R15 Flh KMV S07
e11*2007/46*1600*..; 66-88 195/60R15
e13*2007/46*1603*.. 66-88 205/55R15
66-88 205/60R15
Kia Picanto (I) 44-48 175/50R15 K1a K1b K2b K42 R70 T75 A01 A12 A14
BA 44-55 195/45R15 K1c K2b K42 T78 A21 Flh S02
e4*2001/116*0085*..
Kia Picanto (II) 48-63 195/45R15 K1c K2c K6h K8m A01 A12 A14
TA A21 A58 Flh
e4*2007/46*0256*.. S02
Kia Picanto (III) 49, 62, 74 185/55R15 K1c K2c K5b K8m A01 A12 A14
JA 49, 62, 74 195/50R15 K1c K2c K5b K5k K7b K8m A21 A58 Flh
e11*2007/46*3848*.. 49, 62, 74 205/50R15 K2c K6i K8s R03 KOV V15 S01
Kia Picanto (III) X-Line 62, 74 185/55R15 K6x K8m A01 A12 A14
JA 62, 74 195/50R15 K5v K6x K8m A21 A58 Flh
§ 22 48490, Erweiterung 07
e11*2007/46*3848*.. KMV S01
Kia Rio 65-83 185/55R15 A12 A14 A21
DE 65-83 185/60R15 Flh V15 S01
e4*2001/116*0093*.. 65-83 195/50R15 A01 K1a K1b K2b
65-83 195/55R15 A01 K1a K1b K2b
65-83 205/50R15 A01 K1a K1b K2b K56
Kia Rio 55-80 185/65R15 A12 A14 A21
UB 55-80 195/60R15 A58 Flh S01
e11*2007/46*0195*.. 55-80 205/55R15 A01 K1a K1b K2b
- incl. Facelift 2015
Kia Rio 57-89 185/60R15 K1a K1b K2b A01 A12 A14
YB 57-89 185/65R15 K1a K1b K2b A21 A58 Flh
e11*2007/46*3777*.. 57-89 195/60R15 K1c K2b K8e S07
57-89 205/55R15 K1c K2c K5b K8m
57-89 205/60R15 K1c K2c K5b K8m
Kia Stonic 61-100 185/65R15 A39 A14 A21 A58
YB 61-100 195/60R15 A39 Z15 S07
e11*2007/46* 61-100 205/55R15 A12
3777*01-.. 61-100 205/60R15 A12
- 15 Zoll Serie 61-100 225/50R15 A01 A12 K1c K2b K6w K8h
Mazda 2 (II) 50-76 185/55R15 A91 A14 A21 Flh
DE, DE1 50-76 195/50R15 A12 V15 S01
e13*2001/116*0254*, 50-76 205/50R15 A01 A12 K1a K1b K2b K42
e13*2001/116*0255*.
Mazda 2 (III) 55-85 185/65R15 A12 A14 A21
DJ1 55-85 195/60R15 B03 Flh S01
e1*2007/46*1335*..
Mazda Demio 46-55 195/45R15 A12 A14 A21
DW S01
e1*97/27*0093*..,
e1*98/14*0093*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 (II) 81-107 185/55R15 A11 R37 A14 A21 B03
NB, NBD 81-107 195/50R15 A12 V15 S01
e11*96/79*0083*.., 81-107 205/50R15 A12
e11*98/14*0083*.., 81-107 215/45R15 A01 A12 K1a K2b R70
e1*98/14*0192*..
Peugeot 107 40, 50 175/50R15 K2b K36 K56 R70 A01 A12 A14
P*****, PG 40, 50 195/45R15 K14 K2b K36 K42 K56 A21 Y84 S05
e11*2001/116*
0237*00-10;
e11*2007/46*0057*..
- 3 Türer -
- incl. Facelift 2012
Subaru Justy 51 185/55R15 K1a K2b K42 K56 A01 A12 A14
M3, M3G A21 A58 S02
e13*2001/116*,
2003/97*0147*03-..,
e11*2001/116*0354*.
§ 22 48490, Erweiterung 07
Subaru Justy G3X 51-73 185/55R15 K1c K2c K42 A01 A12 A14
NH 51-73 185/60R15 G03 K1c K2c K42 A21 S05
e4*2001/116*0071*.. 51-73 195/50R15 K1c K2c K42
Suzuki Ignis 51-73 185/55R15 K42 A01 A12 A14
MH 51-73 185/60R15 G03 K42 A21 KMV S05
e4*2001/116*0070*.. 51-73 195/50R15 K1c K2c K42
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 185/55R15 K2c K42 A01 A12 A14
MH 51-73 185/60R15 G03 K2c K42 A21 KOV S05
e4*2001/116*0070*.. 51-73 195/50R15 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Suzuki Liana 66-79 185/55R15 R37 A12 A14 A21
ER 66-79 195/50R15 R37 Flh Lim S03
e4*98/14*0054*.., 66-79 195/55R15
e4*2001/116*0054*..
Suzuki Swift (IV) 67-75 185/55R15 R37 A12 A14 A21
EZ 67-75 185/60R15 A58 Flh V15
e4*2001/116*0102*.. 67-75 195/50R15 A01 K2b K42 S03
67-75 195/55R15 A01 K2b K42
67-75 205/50R15 A01 K1a K2b K42
67-75 205/55R15 A01 K1a K2b K42
Suzuki Swift (IV) 51-75 185/55R15 R37 A12 A14 A21
MZ 51-75 185/60R15 A58 Flh V15
e4*2001/116*0090*.. 51-75 195/50R15 A01 K2b K42 S05
51-75 195/55R15 A01 K2b K42
51-75 205/50R15 A01 K1a K2b K42
51-75 205/55R15 A01 K1a K2b K42
Suzuki Swift (V) 66,69 175/65R15 A90 R70 A14 A21 A58
NZ 66,69 185/60R15 A12 Flh Op7 S04
e4*2007/46*0155*..; 66,69 195/55R15 A01 A12 K1a K1b K6d K6g
e4*2007/46*0293*.. 66,69 195/60R15 A01 A12 K1a K1b K6d K6g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift (VI) 66, 82 175/65R15 A91 R70 A14 A21 A58
AZ 66, 82 185/60R15 A90 F16 Flh S06
e4*2007/46*1205*.. 66, 82 195/55R15 A01 A12 K1a K1b K2b
66, 82 195/60R15 A01 A12 K1a K1b K2b
66, 82 205/50R15 A01 A12 K1c K2b K6c
66, 82 205/55R15 A01 A12 K1c K2b K6c
Suzuki Swift 4x4 (IV) 67-68 185/55R15 R37 A12 A14 A21
EZ 67-68 185/60R15 A56 Flh S03
e4*2001/116*0102*.. 67-68 195/50R15 A01 K2b
67-68 195/55R15 A01 K2b
67-68 205/50R15 A01 K1a K2b
67-68 205/55R15 A01 K1a K2b K42
Suzuki Swift 4x4 (V) 66,69 175/65R15 A90 R70 A14 A21 A56
FZ 66,69 185/60R15 A12 Flh S03
e4*2007/46*0198*..; 66,69 195/55R15 A01 A12 K1a K1b
e4*2007/46*0294*.. 66,69 195/60R15 A01 A12 K1a K1b
§ 22 48490, Erweiterung 07
Suzuki Swift 4x4 (V) 66,69 175/65R15 A90 R70 A14 A21 A56
NZ 66,69 185/60R15 A12 Flh Op7 S04
e4*2007/46*0155*.. 66,69 195/55R15 A01 A12 K1a K1b
66,69 195/60R15 A01 A12 K1a K1b
Toyota Corolla 51-81 185/55R15 B53 A12 A14 A21
E11, E11U 51-81 185/55R15 A01 B54 K42 A58 S01
e6*95/54*0043*.., 51-81 195/50R15 A01 K1b K42
e11*98/14*0102*.. 51-81 195/55R15 A01 K1b K42 K56
Toyota Corolla 66-141 195/60R15 K41 K42 A01 A12 A14
E12-U -J -J1 -T -TS 66-141 205/55R15 K1c K41 K42 A21 B03 Car
e11*98/14,2001/116* 66-141 215/55R15 K1c K2c K41 K42 Flh Sth V15
0178-0181,0251*.. 66-141 225/50R15 K1c K2c K41 K42 LK6 Ver S01
Toyota IQ 50,66,72 175/65R15 R70 A12 A14 A21
AJ1, /-MS1 50,66,72 185/60R15 A01 K2b K6c K6i Flh S01
e6*2001/116*0119*..; 50,66,72 195/55R15 A01 K1a K1b K2b K6c K6i
e11*2007/46*0238* 50,66,72 195/60R15 A01 K1a K1b K2b K6c K6i
Toyota MR2 103 185/55R15 R02 A12 A14 A21
W3 103 205/50R15 R03 B03 VM5 S01
e11*98/14*0128*..,
e11*2001/116*0128*.
Toyota Yaris 51-82 175/65R15 R70 A12 A14 A21
XP13M(a), -TMG 51-82 185/55R15 A01 K6f Flh LY2 V15
e11*2007/46*0152*..; 51-82 185/60R15 A01 K6f S01
e13*2007/46*1722*.. 51-82 195/55R15 A01 K1a K1b K2b K6f K6g K6i
- incl. Facelift 2017 51-82 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
51-82 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris 51-82 175/65R15 R70 A12 A14 A21
XP13M(a), XP13N(a), 51-82 185/55R15 A01 K6f Flh LY1 V15
-TMG 51-82 185/60R15 A01 K6f S01
e11*2007/46*0152*..; 51-82 205/50R15 A01 K2b K6f K6g K6i R03
e11*2007/46*0153*..;
e13*2007/46*1722*..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51-74 185/60R15 A12 A14 A21
XP9, XP9F 51-74 195/55R15 Flh S01
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 175/65R15 R70 A12 A14 A21
XP13M(a), -TMG 54, 55 185/55R15 A01 K6f Flh LY1 V15
e11*2007/46*0152*..; 54, 55 185/60R15 A01 K6f S01
e13*2007/46*1722*.. 54, 55 205/50R15 A01 K2b K6f K6g K6i R03
- incl. Facelift 2017
Toyota Yaris Hybrid 54, 55 175/65R15 R70 A12 A14 A21
XP13M(a), -TMG 54, 55 185/55R15 A01 K6f Flh LY3 V15
e11*2007/46*0152*..; 54, 55 185/60R15 A01 K6f S01
e13*2007/46*1722*.. 54, 55 195/55R15 A01 K1a K1b K2b K6f K6g K6i
- incl. Facelift 2017 54, 55 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
54, 55 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris TS 98 185/60R15 A12 A14 A21
§ 22 48490, Erweiterung 07
XP9 98 195/55R15 Flh S01
e11*2001/116*0248* 98 195/60R15
98 205/50R15 A01 K1c K2b K42 K56
98 205/55R15 A01 K1c K2b K42 K56
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 7 von 13
Fortsetzung Allgemeine Hinweise
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
§ 22 48490, Erweiterung 07
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH

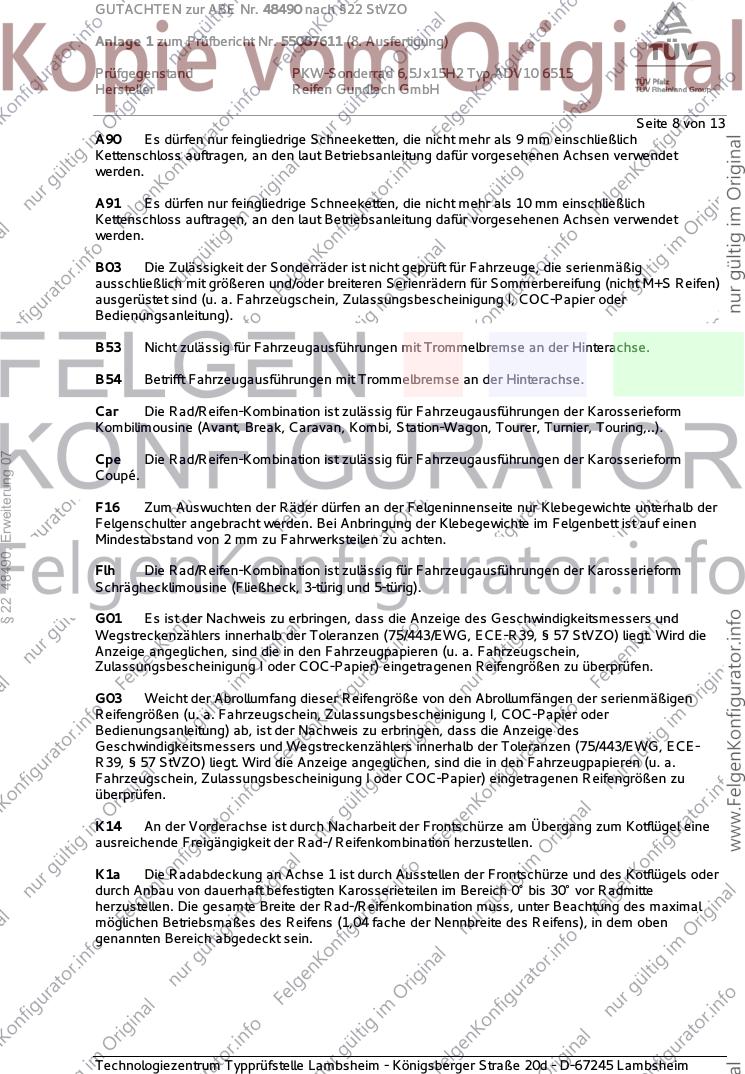

Seite 8 von 13
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
§ 22 48490, Erweiterung 07
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH

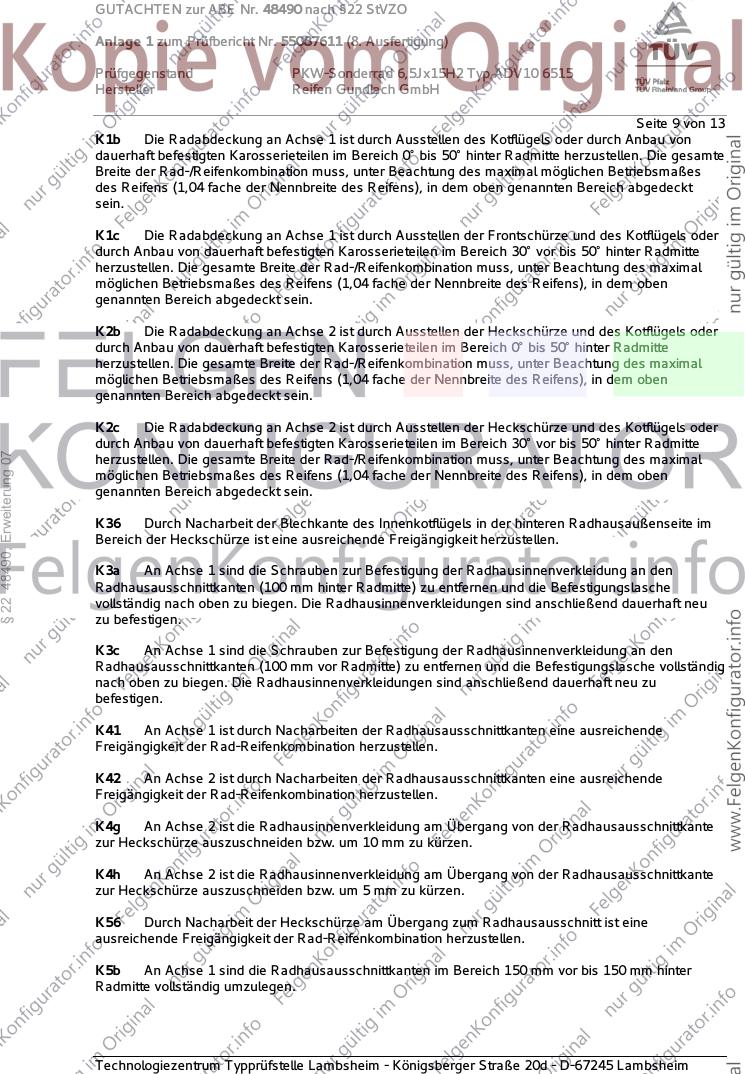

Seite 9 von 13
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
§ 22 48490, Erweiterung 07
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 10 von 13
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
§ 22 48490, Erweiterung 07
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 11 von 13
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
§ 22 48490, Erweiterung 07
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Op7 Die Verwendung dieser Rad- Reifenkombinationen ist nicht zulässig an
Fahrzeugausführungen mit belüfteter Scheibenbremse mit Durchmesser 256mm an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 12 von 13
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
§ 22 48490, Erweiterung 07
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VM5 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/55R15 205/50R15
Nr. 2 195/50R15 215/45R15
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55087611 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 13 von 13

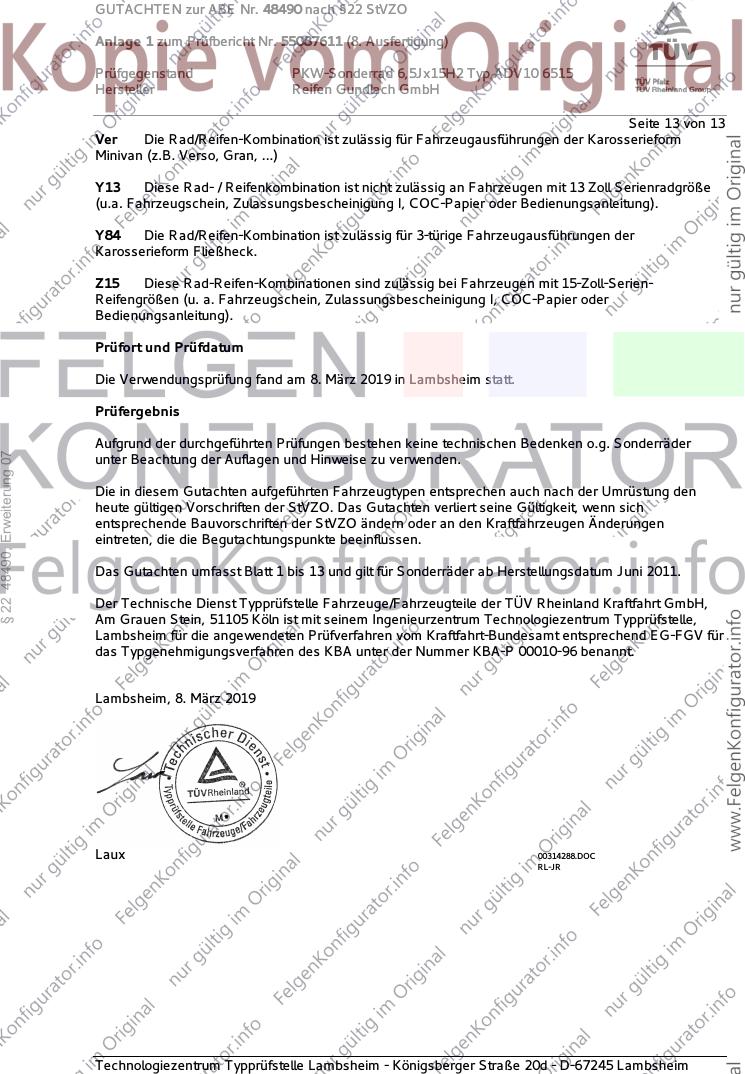

Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. März 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
§ 22 48490, Erweiterung 07
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. März 2019
Laux 00314288.DOC
RL-JR
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
