GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV10
Typ ADV10 6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 ADV10 6515 X2 / Ø63,4xØ54,1 4/100/54,1 39 600 2150
Kennzeichnungen
KBA-Nummer 48490
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV10 6515 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - RG.422
S03 Mutter M12x1,5 Kegel 60° 100 - RG.422
S04 Mutter M12x1,25 Kegel 60° 90 - RG.424
S05 Schraube M12x1,5 Kegel 60° 100 26 RG.426
S06 Mutter M12x1,25 Kegel 60° 100 - RG.424
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Daihatsu
Hyundai
Kia
Mazda
Peugeot
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 40, 50 175/50R15 K2b K36 K56 R70 0A1 A01 A02
P*****, PG 40, 50 195/45R15 K14 K2b K36 K42 K56 A04 A05 A08
e11*2001/116*0238*. A09 A12 A14
e11*2007/46*0056*.. A21 Y84 S05
- 3 Türer -
- incl. Facelift 2012
Daihatsu Charade 73 185/60R15 0A1 A02 A04
XP9F 73 195/55R15 A05 A08 A09
e11*2001/116*0249*. A12 A14 A21
Flh S02
Daihatsu Materia 67,76 185/55R15 0A1 A02 A04
M4 67,76 195/50R15 A01 K1a K42 A05 A08 A09
e13*2001/116*0198*. 67,76 195/55R15 A01 G01 K1a K42 A12 A14 A21
67,76 205/50R15 A01 K1c K42 A58 S02
Daihatsu Sirion 51-76 185/55R15 K1a K2b K42 K56 0A1 A01 A02
M3 A04 A05 A08
e13*2003/97*0147*.., A09 A12 A14
e13*2001/116*0147*. A21 A58 S03
Hyundai Accent 71-83 185/55R15 K1a R37 0A1 A01 A02
MC 71-83 185/60R15 K1a R37 A04 A05 A08
e4*2001/116*0103*.., 71-83 195/50R15 K1c K2b R37 A09 A12 A14
71-83 195/55R15 K1c K2b A21 B03 Flh
71-83 205/50R15 K1c K2b K56 S02
Hyundai Accent 71-83 185/55R15 K1a R37 0A1 A01 A02
MC, MCT 71-83 185/60R15 K1a R37 A04 A05 A08
e4*2001/116*0103*.., 71-83 195/50R15 K1c K56 R37 A09 A12 A14
e4*2001/116*0110* 71-83 195/55R15 K1c K56 A21 B03 Sth
71-83 205/50R15 K1c K2b K56 S02
Hyundai Getz 46-81 185/55R15 K1a K2b K42 0A1 A01 A02
TB, TBI 46-81 195/50R15 K1a K2b K42 A04 A05 A08
e4*98/14*0066*.., 46-81 205/45R15 K1a K2b K42 T79 T81 A09 A12 A14
e4*2001/116*0123*.. A21 Flh S02
Hyundai i10 48,5, 64 185/55R15 K1c K2b K8e 0A1 A01 A02
IA 48,5, 64 195/50R15 K1c K2c K4h K6k K8i A04 A05 A08
e11*2007/46*1008*.. 48,5, 64 205/45R15 K1c K2c K4h K6k K8i A09 A12 A14
48,5, 64 205/50R15 K2c K4g K6l K8r R03 A21 A58 Flh
V15 S02
Hyundai i20 55-94 185/55R15 K1c K2b R37 0A1 A01 A02
PB, PBT 55-94 185/60R15 K1c K2b A04 A05 A08
e11*2001/116*0333*. 55-94 195/55R15 K1c K2b A09 A12 A14
e11*2007/46*0129*.. A21 Flh S02
- incl. Facelift 2012
Kia Picanto 44-48 175/50R15 K1a K1b K2b K42 R70 T75 0A1 A01 A02
BA 44-55 195/45R15 K1c K2b K42 T78 A04 A05 A08
e4*2001/116*0085*.. A09 A12 A14
A21 Flh S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Picanto 50-63 195/45R15 K1c K2c K6h K8m 0A1 A01 A02
TA A04 A05 A08
e4*2007/46*0256*.. A09 A12 A14
A21 A58 Flh
S03
Kia Rio 65-83 185/55R15 0A1 A02 A04
DE 65-83 185/60R15 A05 A08 A09
e4*2001/116*0093*.. 65-83 195/50R15 A01 K1a K1b K2b A12 A14 A21
65-83 195/55R15 A01 K1a K1b K2b Flh V15 S02
65-83 205/50R15 A01 K1a K1b K2b K56
Kia Rio 55-80 185/65R15 0A1 A02 A04
UB 55-80 195/60R15 A05 A08 A09
e11*2007/46*0195*.. 55-80 205/55R15 A01 K1a K1b K2b A12 A14 A21
A58 Flh S02
Mazda 2 50-76 185/55R15 A91 0A1 A02 A04
DE, DE1 50-76 195/50R15 A12 A05 A08 A09
e13*2001/116*0254*, 50-76 205/50R15 A01 A12 K1a K1b K2b K42 A14 A21 Flh
e13*2001/116*0255*. V15 S02
Mazda 323 C, F, S 52,60,84 195/55R15 0A1 A02 A04
BA 52-65 205/45R15 T79 T81 A05 A08 A09
G878, 52-84 185/55R15 T81 T82 T85 A12 A14 A21
e13*96/27*0023*.. 52-84 195/50R15 T82 T83 V15 S02
52-84 205/50R15 A01 K42 K45 K56
Mazda 323 P 52-65 185/55R15 T81 T82 T85 0A1 A02 A04
BA 52-65 195/50R15 A01 K42 T82 T83 A05 A08 A09
e13*96/27*0023*.. 52-65 195/55R15 A01 K42 K45 K56 A12 A14 A21
52-65 205/50R15 A01 K2b K42 K45 K56 V15 S02
Mazda Demio 46-55 195/45R15 0A1 A02 A04
DW A05 A08 A09
e1*97/27*0093*.., A12 A14 A21
e1*98/14*0093*.. S02
Mazda MX-3 65-79 185/55R15 0A1 A02 A04
EC 65-79 195/50R15 A05 A08 A09
F946, 65-79 195/55R15 A12 A14 A21
e13*96/27*0027*.. 65-98 205/50R15 V15 S02
95-98 205/55R15
Mazda MX-5 66-96 185/55R15 0A1 A02 A04
NA 66-96 195/50R15 A05 A08 A09
F488, 66-96 205/50R15 A01 K1a K2b K42 K45 A12 A14 A21
e2*93/81*0163*.. V15 S02
Mazda MX-5 81-107 185/55R15 A11 R37 0A1 A02 A04
NB, NBD 81-107 195/50R15 A12 A05 A08 A09
e11*96/79*0083*.., 81-107 205/50R15 A12 A14 A21 B03
e11*98/14*0083*.., 81-107 215/45R15 A01 A12 K1a K2b R70 V15 S02
e1*98/14*0192*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 107 40, 50 175/50R15 K2b K36 K56 R70 0A1 A01 A02
P*****, PG 40, 50 195/45R15 K14 K2b K36 K42 K56 A04 A05 A08
e11*2001/116*0237*. A09 A12 A14
e11*2007/46*0057*.. A21 Y84 S05
- 3 Türer -
- incl. Facelift 2012
Subaru Justy 51 185/55R15 K1a K2b K42 K56 0A1 A01 A02
M3, M3G A04 A05 A08
e13*2001/116*, A09 A12 A14
2003/97*0147*03-.., A21 A58 S03
e11*2001/116*0354*.
Subaru Justy G3X 51-73 185/55R15 K1c K2c K42 0A1 A01 A02
NH 51-73 185/60R15 G03 K1c K2c K42 A04 A05 A08
e4*2001/116*0071*.. 51-73 195/50R15 K1c K2c K42 A09 A12 A14
A21 S05
Suzuki Baleno 52-89 185/55R15 0A1 A02 A04
EG 52-89 195/50R15 A05 A08 A09
H032, 52-89 195/55R15 A01 G03 K42 K56 A12 A14 A21
e6*93/81, 95/54, A58 S04
98/14*0024*..
Suzuki Ignis 51-73 185/55R15 K42 0A1 A01 A02
MH 51-73 185/60R15 G03 K42 A04 A05 A08
e4*2001/116*0070*.. 51-73 195/50R15 K1c K2c K42 A09 A12 A14
- mit Radhaus- A21 KMV S05
Verbreiterungen
Suzuki Ignis 51-73 185/55R15 K2c K42 0A1 A01 A02
MH 51-73 185/60R15 G03 K2c K42 A04 A05 A08
e4*2001/116*0070*.. 51-73 195/50R15 K1c K2c K42 A09 A12 A14
- ohne Radhaus- A21 KOV S05
Verbreiterungen
Suzuki Liana 66-79 185/55R15 R37 0A1 A02 A04
ER 66-79 195/50R15 R37 A05 A08 A09
e4*98/14*0054*.., 66-79 195/55R15 A12 A14 A21
e4*2001/116*0054*.. Flh Lim S04
Suzuki Swift 67-75 185/55R15 R37 0A1 A02 A04
EZ 67-75 185/60R15 A05 A08 A09
e4*2001/116*0102*.. 67-75 195/50R15 A01 K2b K42 A12 A14 A21
67-75 195/55R15 A01 K2b K42 A58 Flh V15
67-75 205/50R15 A01 K1a K2b K42 S04
67-75 205/55R15 A01 K1a K2b K42
Suzuki Swift 51-75 185/55R15 R37 0A1 A02 A04
MZ 51-75 185/60R15 A05 A08 A09
e4*2001/116*0090*.. 51-75 195/50R15 A01 K2b K42 A12 A14 A21
51-75 195/55R15 A01 K2b K42 A58 Flh V15
51-75 205/50R15 A01 K1a K2b K42 S05
51-75 205/55R15 A01 K1a K2b K42
Suzuki Swift 66,69 175/65R15 A90 R70 0A1 A02 A04
NZ 66,69 185/60R15 A12 A05 A08 A09
e4*2007/46*0155*..; 66,69 195/55R15 A01 A12 K1a K1b K6d K6g A14 A21 A58
e4*2007/46*0293*.. 66,69 195/60R15 A01 A12 K1a K1b K6d K6g Flh Op7 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 4x4 67-68 185/55R15 R37 0A1 A02 A04
EZ 67-68 185/60R15 A05 A08 A09
e4*2001/116*0102*.. 67-68 195/50R15 A01 K2b A12 A14 A21
67-68 195/55R15 A01 K2b A56 Flh S04
67-68 205/50R15 A01 K1a K2b
67-68 205/55R15 A01 K1a K2b K42
Suzuki Swift 4x4 66,69 175/65R15 A90 R70 0A1 A02 A04
FZ 66,69 185/60R15 A12 A05 A08 A09
e4*2007/46*0198*..; 66,69 195/55R15 A01 A12 K1a K1b A14 A21 A56
e4*2007/46*0294*.. 66,69 195/60R15 A01 A12 K1a K1b Flh S06
Toyota Corolla 51-81 185/55R15 B53 0A1 A02 A04
E11, E11U 51-81 185/55R15 A01 B54 K42 A05 A08 A09
e6*95/54*0043*.., 51-81 195/50R15 A01 K1b K42 A12 A14 A21
e11*98/14*0102*.. 51-81 195/55R15 A01 K1b K42 K56 A58 S02
Toyota Corolla 66-141 195/60R15 K41 K42 0A1 A01 A02
E12-U -J -J1 -T -TS 66-141 205/55R15 K1c K41 K42 A04 A05 A08
e11*98/14,2001/116* 66-141 215/55R15 K1c K2c K41 K42 A09 A12 A14
0178-0181,0251*.. 66-141 225/50R15 K1c K2c K41 K42 LK6 A21 B03 Car
Flh Sth V15
Ver S02
Toyota IQ 50,66,72 175/65R15 R70 0A1 A02 A04
AJ1, /-MS1 50,66,72 185/60R15 A01 K2b K6c K6i A05 A08 A09
e6*2001/116*0119*..; 50,66,72 195/55R15 A01 K1a K1b K2b K6c K6i A12 A14 A21
e11*2007/46*0238* 50,66,72 195/60R15 A01 K1a K1b K2b K6c K6i Flh S02
Toyota MR2 103 185/55R15 R02 0A1 A02 A04
W3 103 205/50R15 R03 A05 A08 A09
e11*98/14*0128*.., A12 A14 A21
e11*2001/116*0128*. B03 VM5 S02
Toyota Yaris 51,66,73 175/65R15 R70 0A1 A02 A04
XP13M(a) 51,66,73 185/55R15 A01 K6f A05 A08 A09
e11*2007/46*0152*.. 51,66,73 185/60R15 A01 K6f A12 A14 A21
- Club / Trend 51,66,73 195/55R15 A01 K1a K1b K2b K6f K6g K6i Flh LY2 V15
51,66,73 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i S02
51,66,73 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris 51, 66, 73 175/65R15 R70 0A1 A02 A04
XP13M(a), XP13N(a) 51, 66, 73 185/55R15 A01 K6f A05 A08 A09
e11*2007/46*0152*..; 51, 66, 73 185/60R15 A01 K6f A12 A14 A21
e11*2007/46*0153*.. 51, 66, 73 205/50R15 A01 K2b K6f K6g K6i R03 Flh LY1 V15
S02
Toyota Yaris 51-74 185/60R15 0A1 A02 A04
XP9, XP9F 51-74 195/55R15 A05 A08 A09
e11*2001/116*0248*, A12 A14 A21
e11*2001/116*0249*. Flh S02
Toyota Yaris Hybrid 55 175/65R15 R70 0A1 A02 A04
XP13M(a) 55 185/55R15 A01 K6f A05 A08 A09
e11*2007/46*0152*.. 55 185/60R15 A01 K6f A12 A14 A21
55 205/50R15 A01 K2b K6f K6g K6i R03 Flh LY1 V15
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris Hybrid 55 175/65R15 R70 0A1 A02 A04
Club 55 185/55R15 A01 K6f A05 A08 A09
XP13M(a) 55 185/60R15 A01 K6f A12 A14 A21
e11*2007/46*0152*.. 55 195/55R15 A01 K1a K1b K2b K6f K6g K6i Flh LY3 V15
55 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i S02
55 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris TS 98 185/60R15 0A1 A02 A04
XP9 98 195/55R15 A05 A08 A09
e11*2001/116*0248* 98 195/60R15 A12 A14 A21
98 205/50R15 A01 K1c K2b K42 K56 Flh S02
98 205/55R15 A01 K1c K2b K42 K56
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 7 von 12
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 8 von 12
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 9 von 12

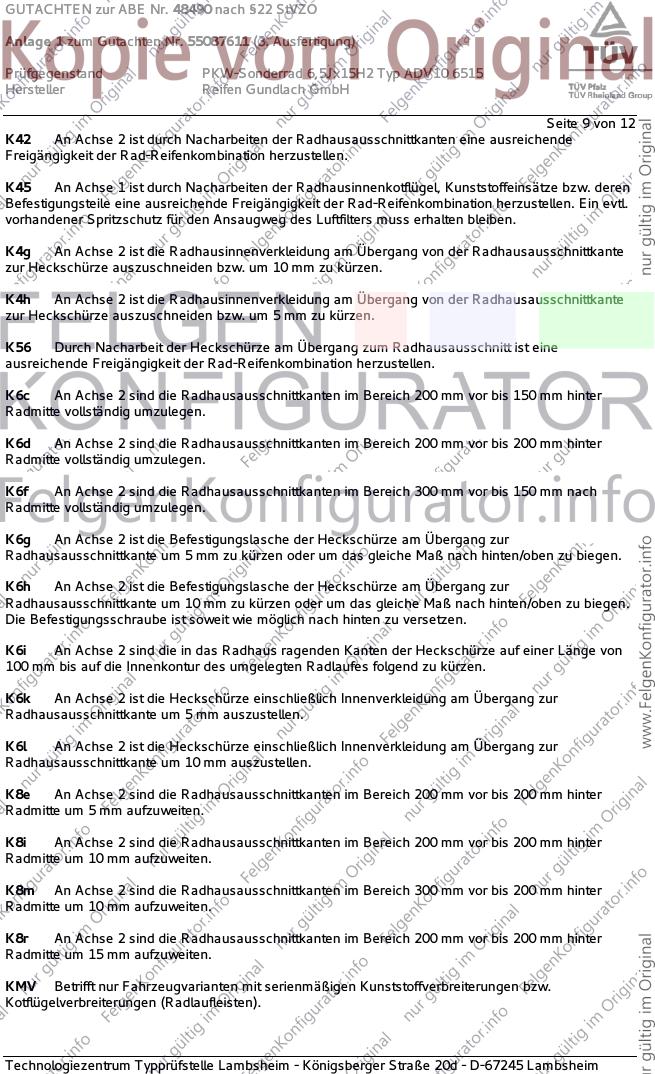

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 10 von 12

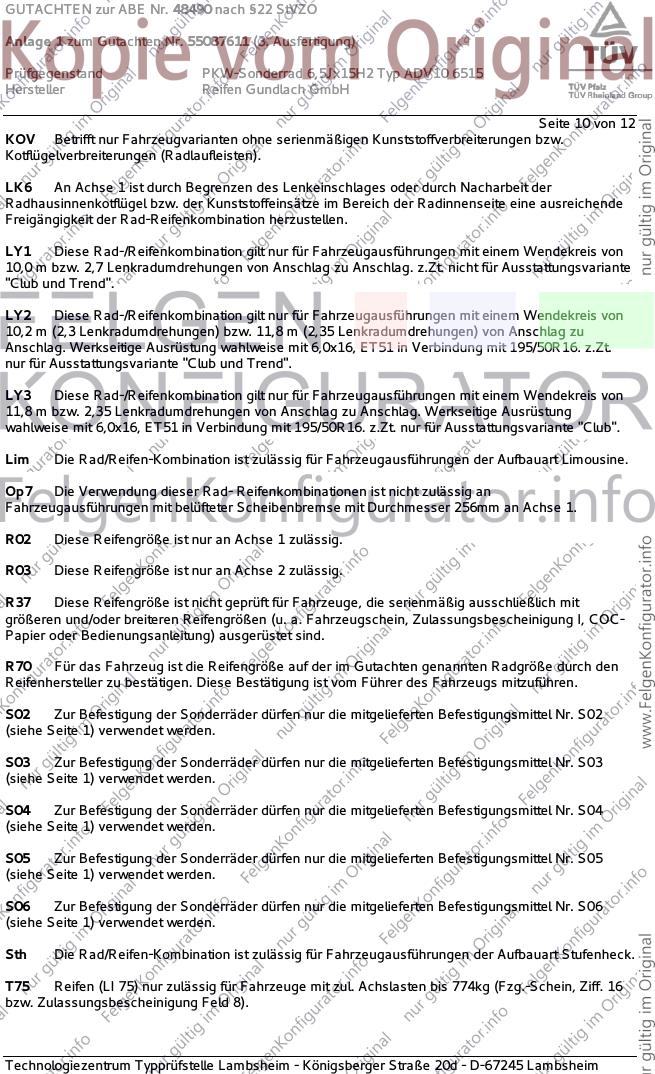

KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Op7 Die Verwendung dieser Rad- Reifenkombinationen ist nicht zulässig an
Fahrzeugausführungen mit belüfteter Scheibenbremse mit Durchmesser 256mm an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 11 von 12
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM5 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/55R15 205/50R15
Nr. 2 195/50R15 215/45R15
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. März 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. März 2014
Laux 00208380.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
