Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48490*01
Gerät: Sonderräder für Personenkraftwagen
6,5 J x 15 H2
Typ: ADV10 6515
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48490*01
Die ABE-Nr. 48490 erstreckt sich nunmehr auf die Sonderräder 6,5 J x 15 H2 , Typ
ADV10 6515, in den Ausführungen wie im Nachtragsgutachten Nr.
55087611 (2. Ausfertigung) vom 05.02.2013 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
15, (1. Ausfertigung)
1, 4, 5, 8, 9, 10, 11, 12, 14 (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 05.02.2013
festgehaltenen Angaben.
Flensburg, 21.02.2013
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55087611 (2. Ausfertigung), zur Genehmigung vorgelegt am:
08.02.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48490*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

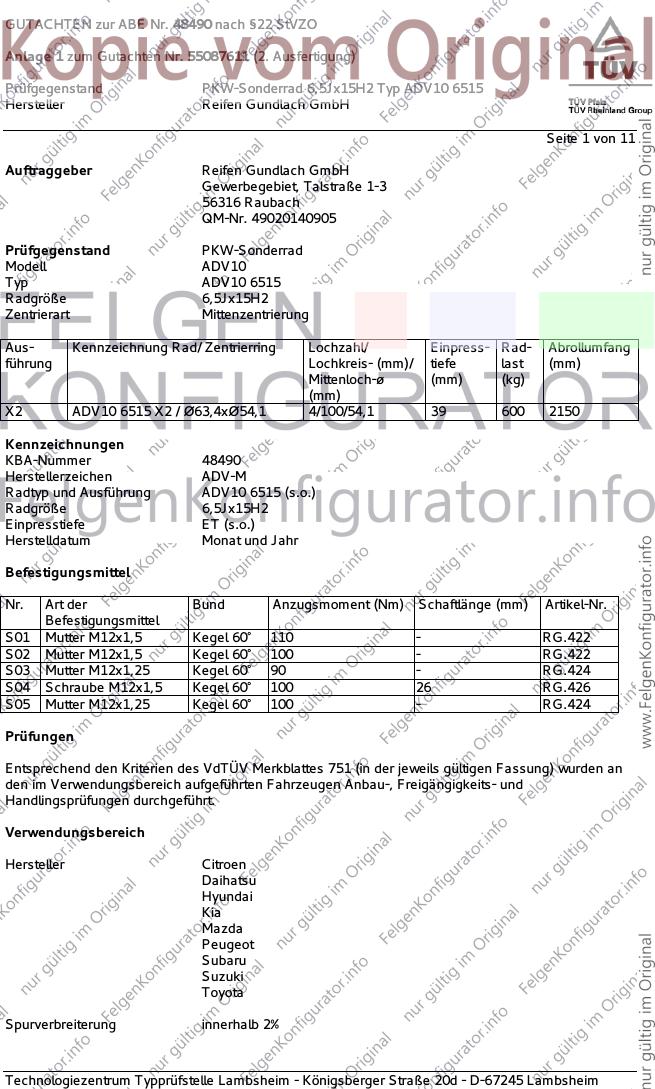

GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV10
Typ ADV10 6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 ADV10 6515 X2 / Ø63,4xØ54,1 4/100/54,1 39 600 2150
Kennzeichnungen
KBA-Nummer 48490
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV10 6515 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - RG.422
S02 Mutter M12x1,5 Kegel 60° 100 - RG.422
S03 Mutter M12x1,25 Kegel 60° 90 - RG.424
S04 Schraube M12x1,5 Kegel 60° 100 26 RG.426
S05 Mutter M12x1,25 Kegel 60° 100 - RG.424
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Daihatsu
Hyundai
Kia
Mazda
Peugeot
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 40, 50 175/50R15 K2b K36 K56 R70 A01 A02 A04
P*****, PG 40, 50 195/45R15 K14 K2b K36 K42 K56 A05 A08 A09
e11*2001/116*0238*. A12 A14 A21
e11*2007/46*0056*.. Y84 S04
- 3 Türer -
- incl. Facelift 2012
Daihatsu Charade 73 185/60R15 A02 A04 A05
XP9F 73 195/55R15 A08 A09 A12
e11*2001/116*0249*. A14 A21 Flh
S01
Daihatsu Materia 67,76 185/55R15 A02 A04 A05
M4 67,76 195/50R15 A01 K1a K42 A08 A09 A12
e13*2001/116*0198*. 67,76 195/55R15 A01 G01 K1a K42 A14 A21 A58
67,76 205/50R15 A01 K1c K42 S01
Daihatsu Sirion 51-76 185/55R15 K1a K2b K42 K56 A01 A02 A04
M3 A05 A08 A09
e13*2003/97*0147*.., A12 A14 A21
e13*2001/116*0147*. A58 S02
Hyundai Accent 71-83 185/55R15 K1a R37 A01 A02 A04
MC 71-83 185/60R15 K1a R37 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R15 K1c K2b R37 A12 A14 A21
71-83 195/55R15 K1c K2b B03 Flh S01
71-83 205/50R15 K1c K2b K56
Hyundai Accent 71-83 185/55R15 K1a R37 A01 A02 A04
MC, MCT 71-83 185/60R15 K1a R37 A05 A08 A09
e4*2001/116*0103*.., 71-83 195/50R15 K1c K56 R37 A12 A14 A21
e4*2001/116*0110* 71-83 195/55R15 K1c K56 B03 Sth S01
71-83 205/50R15 K1c K2b K56
Hyundai Getz 46-81 185/55R15 K1a K2b K42 A01 A02 A04
TB, TBI 46-81 195/50R15 K1a K2b K42 A05 A08 A09
e4*98/14*0066*.., 46-81 205/45R15 K1a K2b K42 T79 T81 A12 A14 A21
e4*2001/116*0123*.. Flh S01
Hyundai i20 55-94 185/55R15 K1c K2b R37 A01 A02 A04
PB, PBT 55-94 185/60R15 K1c K2b A05 A08 A09
e11*2001/116*0333*. 55-94 195/55R15 K1c K2b A12 A14 A21
e11*2007/46*0129*.. Flh S01
- incl. Facelift 2012
Kia Picanto 44-48 175/50R15 K1a K1b K2b K42 R70 T75 A01 A02 A04
BA 44-55 195/45R15 K1c K2b K42 T78 A05 A08 A09
e4*2001/116*0085*.. A12 A14 A21
Flh S02
Kia Picanto 50-63 195/45R15 K1c K2c K6h K8m A01 A02 A04
TA A05 A08 A09
e4*2007/46*0256*.. A12 A14 A21
A58 Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Rio 65-83 185/55R15 A02 A04 A05
DE 65-83 185/60R15 A08 A09 A12
e4*2001/116*0093*.. 65-83 195/50R15 A01 K1a K1b K2b A14 A21 Flh
65-83 195/55R15 A01 K1a K1b K2b V15 S01
65-83 205/50R15 A01 K1a K1b K2b K56
Kia Rio 55-80 185/65R15 A02 A04 A05
UB 55-80 195/60R15 A08 A09 A12
e11*2007/46*0195*.. 55-80 205/55R15 A01 K1a K1b K2b A14 A21 A58
Flh S01
Mazda 2 50-76 185/55R15 A91 A02 A04 A05
DE, DE1 50-76 195/50R15 A12 A08 A09 A14
e13*2001/116*0254*, 50-76 205/50R15 A01 A12 K1a K1b K2b K42 A21 Flh V15
e13*2001/116*0255*. S01
Mazda 323 C, F, S 52,60,84 195/55R15 A02 A04 A05
BA 52-65 205/45R15 T79 T81 A08 A09 A12
G878, 52-84 185/55R15 T81 T82 T85 A14 A21 V15
e13*96/27*0023*.. 52-84 195/50R15 T82 T83 S01
52-84 205/50R15 A01 K42 K45 K56
Mazda 323 P 52-65 185/55R15 T81 T82 T85 A02 A04 A05
BA 52-65 195/50R15 A01 K42 T82 T83 A08 A09 A12
e13*96/27*0023*.. 52-65 195/55R15 A01 K42 K45 K56 A14 A21 V15
52-65 205/50R15 A01 K2b K42 K45 K56 S01
Mazda Demio 46-55 195/45R15 A02 A04 A05
DW A08 A09 A12
e1*97/27*0093*.., A14 A21 S01
e1*98/14*0093*..
Mazda MX-3 65-79 185/55R15 A02 A04 A05
EC 65-79 195/50R15 A08 A09 A12
F946, 65-79 195/55R15 A14 A21 V15
e13*96/27*0027*.. 65-98 205/50R15 S01
95-98 205/55R15
Mazda MX-5 66-96 185/55R15 A02 A04 A05
NA 66-96 195/50R15 A08 A09 A12
F488, 66-96 205/50R15 A01 K1a K2b K42 K45 A14 A21 V15
e2*93/81*0163*.. S01
Mazda MX-5 81-107 185/55R15 A11 R37 A02 A04 A05
NB, NBD 81-107 195/50R15 A12 A08 A09 A14
e11*96/79*0083*.., 81-107 205/50R15 A12 A21 B03 V15
e11*98/14*0083*.., 81-107 215/45R15 A01 A12 K1a K2b R70 S01
e1*98/14*0192*..
Peugeot 107 40, 50 175/50R15 K2b K36 K56 R70 A01 A02 A04
P*****, PG 40, 50 195/45R15 K14 K2b K36 K42 K56 A05 A08 A09
e11*2001/116*0237*. A12 A14 A21
e11*2007/46*0057*.. Y84 S04
- 3 Türer -
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Justy 51 185/55R15 K1a K2b K42 K56 A01 A02 A04
M3, M3G A05 A08 A09
e13*2001/116*, A12 A14 A21
2003/97*0147*03-.., A58 S02
e11*2001/116*0354*.
Subaru Justy G3X 51-73 185/55R15 K1c K2c K42 A01 A02 A04
NH 51-73 185/60R15 G03 K1c K2c K42 A05 A08 A09
e4*2001/116*0071*.. 51-73 195/50R15 K1c K2c K42 A12 A14 A21
S04
Suzuki Baleno 52-89 185/55R15 A02 A04 A05
EG 52-89 195/50R15 A08 A09 A12
H032, 52-89 195/55R15 A01 G03 K42 K56 A14 A21 A58
e6*93/81, 95/54, S03
98/14*0024*..
Suzuki Ignis 51-73 185/55R15 K2c K42 A01 A02 A04
MH 51-73 185/60R15 G03 K2c K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 195/50R15 K1c K2c K42 A12 A14 A21
- ohne Radhaus- KOV S04
Verbreiterungen
Suzuki Ignis 51-73 185/55R15 K42 A01 A02 A04
MH 51-73 185/60R15 G03 K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 195/50R15 K1c K2c K42 A12 A14 A21
- mit Radhaus- KMV S04
Verbreiterungen
Suzuki Liana 66-79 185/55R15 R37 A02 A04 A05
ER 66-79 195/50R15 R37 A08 A09 A12
e4*98/14*0054*.., 66-79 195/55R15 A14 A21 Flh
e4*2001/116*0054*.. Lim S03
Suzuki Swift 67-75 185/55R15 R37 A02 A04 A05
EZ 67-75 185/60R15 A08 A09 A12
e4*2001/116*0102*.. 67-75 195/50R15 A01 K2b K42 A14 A21 A58
67-75 195/55R15 A01 K2b K42 Flh V15 S03
67-75 205/50R15 A01 K1a K2b K42
67-75 205/55R15 A01 K1a K2b K42
Suzuki Swift 51-75 185/55R15 R37 A02 A04 A05
MZ 51-75 185/60R15 A08 A09 A12
e4*2001/116*0090*.. 51-75 195/50R15 A01 K2b K42 A14 A21 A58
51-75 195/55R15 A01 K2b K42 Flh V15 S04
51-75 205/50R15 A01 K1a K2b K42
51-75 205/55R15 A01 K1a K2b K42
Suzuki Swift 66,69 175/65R15 A90 R70 A02 A04 A05
NZ 66,69 185/60R15 A12 A08 A09 A14
e4*2007/46*0155*..; 66,69 195/55R15 A01 A12 K1a K1b K6d K6g A21 A58 Flh
e4*2007/46*0293*.. 66,69 195/60R15 A01 A12 K1a K1b K6d K6g Op7 S04
Suzuki Swift 4x4 67-68 185/55R15 R37 A02 A04 A05
EZ 67-68 185/60R15 A08 A09 A12
e4*2001/116*0102*.. 67-68 195/50R15 A01 K2b A14 A21 A56
67-68 195/55R15 A01 K2b Flh S03
67-68 205/50R15 A01 K1a K2b
67-68 205/55R15 A01 K1a K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 4x4 66,69 175/65R15 A90 R70 A02 A04 A05
FZ 66,69 185/60R15 A12 A08 A09 A14
e4*2007/46*0198*..; 66,69 195/55R15 A01 A12 K1a K1b A21 A56 Flh
e4*2007/46*0294*.. 66,69 195/60R15 A01 A12 K1a K1b S05
Toyota Corolla 51-81 185/55R15 B53 A02 A04 A05
E11, E11U 51-81 185/55R15 A01 B54 K42 A08 A09 A12
e6*95/54*0043*.., 51-81 195/50R15 A01 K1b K42 A14 A21 A58
e11*98/14*0102*.. 51-81 195/55R15 A01 K1b K42 K56 S01
Toyota Corolla 66-141 195/60R15 K41 K42 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 205/55R15 K1c K41 K42 A05 A08 A09
e11*98/14,2001/116* 66-141 215/55R15 K1c K2c K41 K42 A12 A14 A21
0178-0181,0251*.. 66-141 225/50R15 K1c K2c K41 K42 LK6 B03 Car Flh
Sth V15 Ver
S01
Toyota IQ 50,66,72 175/65R15 R70 A02 A04 A05
AJ1, /-MS1 50,66,72 185/60R15 A01 K2b K6c K6i A08 A09 A12
e6*2001/116*0119*..; 50,66,72 195/55R15 A01 K1a K1b K2b K6c K6i A14 A21 Flh
e11*2007/46*0238* 50,66,72 195/60R15 A01 K1a K1b K2b K6c K6i S01
Toyota MR2 103 185/55R15 R02 A02 A04 A05
W3 103 205/50R15 R03 A08 A09 A12
e11*98/14*0128*.., A14 A21 B03
e11*2001/116*0128*. VM5 S01
Toyota Yaris 51, 66, 73 175/65R15 R70 A02 A04 A05
XP13M(a), XP13N(a) 51, 66, 73 185/55R15 A01 K6f A08 A09 A12
e11*2007/46*0152*..; 51, 66, 73 185/60R15 A01 K6f A14 A21 Flh
e11*2007/46*0153*.. 51, 66, 73 205/50R15 A01 K2b K6f K6g K6i R03 LY1 V15 S01
Toyota Yaris 51-74 185/60R15 A02 A04 A05
XP9, XP9F 51-74 195/55R15 A08 A09 A12
e11*2001/116*0248*, A14 A21 Flh
e11*2001/116*0249*. S01
Toyota Yaris Club 66, 73 175/65R15 R70 A02 A04 A05
XP13M(a) 66, 73 185/55R15 A01 K6f A08 A09 A12
e11*2007/46*0152*.. 66, 73 185/60R15 A01 K6f A14 A21 Flh
66, 73 195/55R15 A01 K1a K1b K2b K6f K6g K6i LY2 V15 S01
66, 73 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
66, 73 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris Hybrid 55 175/65R15 R70 A02 A04 A05
XP13M(a) 55 185/55R15 A01 K6f A08 A09 A12
e11*2007/46*0152*.. 55 185/60R15 A01 K6f A14 A21 Flh
55 205/50R15 A01 K2b K6f K6g K6i R03 LY1 V15 S01
Toyota Yaris Hybrid 55 175/65R15 R70 A02 A04 A05
Club 55 185/55R15 A01 K6f A08 A09 A12
XP13M(a) 55 185/60R15 A01 K6f A14 A21 Flh
e11*2007/46*0152*.. 55 195/55R15 A01 K1a K1b K2b K6f K6g K6i LY3 V15 S01
55 205/50R15 A01 K1c K2b K3a K3c K6f K6g K6i
55 205/55R15 A01 K1c K2b K3a K3c K6f K6g K6i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH

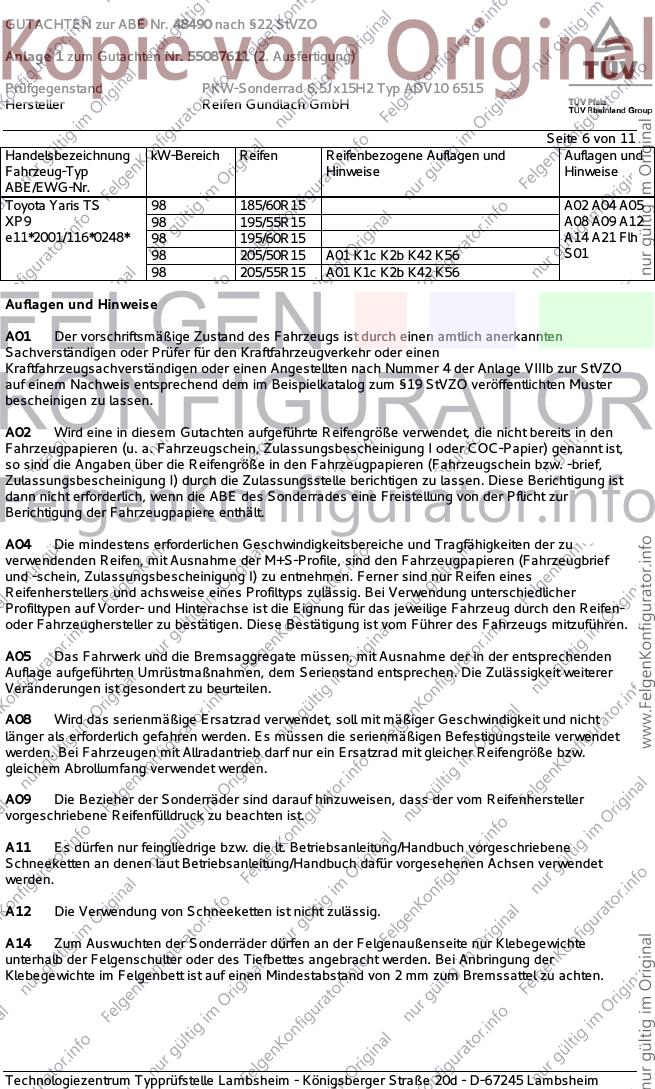

Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris TS 98 185/60R15 A02 A04 A05
XP9 98 195/55R15 A08 A09 A12
e11*2001/116*0248* 98 195/60R15 A14 A21 Flh
98 205/50R15 A01 K1c K2b K42 K56 S01
98 205/55R15 A01 K1c K2b K42 K56
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 7 von 11
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 8 von 11
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K36 Durch Nacharbeit der Blechkante des Innenkotflügels in der hinteren Radhausaußenseite im
Bereich der Heckschürze ist eine ausreichende Freigängigkeit herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH

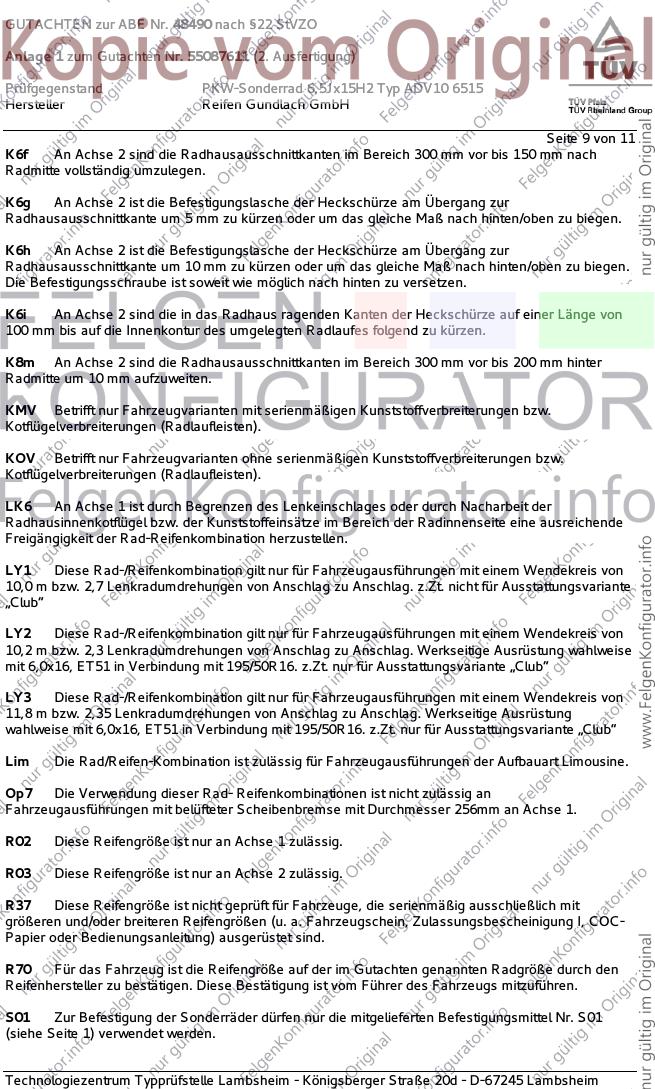

Seite 9 von 11
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m bzw. 2,3 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Op7 Die Verwendung dieser Rad- Reifenkombinationen ist nicht zulässig an
Fahrzeugausführungen mit belüfteter Scheibenbremse mit Durchmesser 256mm an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH

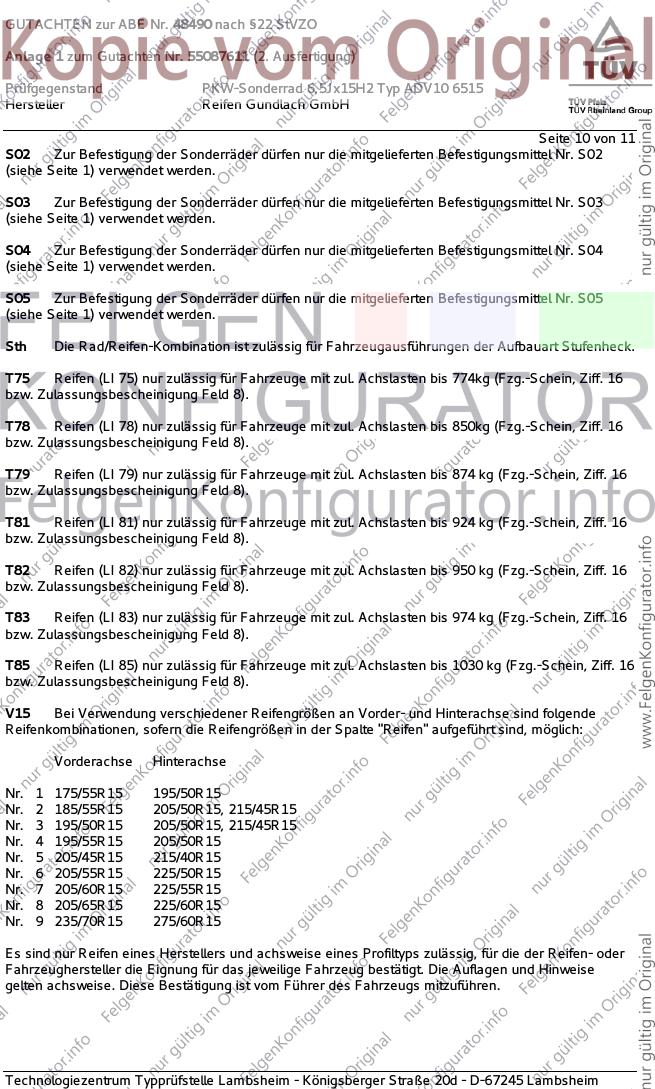

Seite 10 von 11
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087611 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 11 von 11
VM5 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/55R15 205/50R15
Nr. 2 195/50R15 215/45R15
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. Februar 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Februar 2013
Laux 00189857.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
