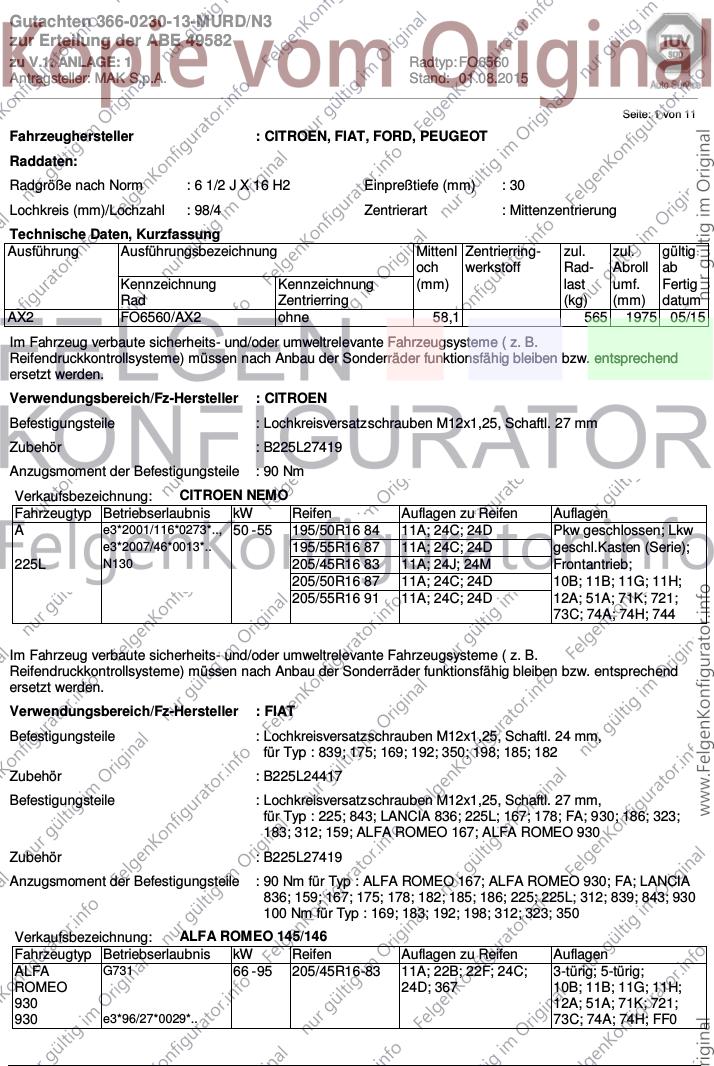

Gutachten 366-0230-13-MURD/N3
zur Erteilung der ABE 49582
zu V.1. ANLAGE: 1 Radtyp: FO6560
Antragsteller: MAK S.p.A. Stand: 01.08.2015
__________________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : CITROEN, FIAT, FORD, PEUGEOT
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 98/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
AX2 FO6560/AX2 ohne 58,1 565 1975 05/15
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Lochkreisversatzschrauben M12x1,25, Schaftl. 27 mm
Zubehör : B225L27419
Anzugsmoment der Befestigungsteile : 90 Nm
Verkaufsbezeichnung: CITROEN NEMO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e3*2001/116*0273*.., 50 - 55 195/50R16 84 11A; 24C; 24D Pkw geschlossen; Lkw
e3*2007/46*0013*.. 195/55R16 87 11A; 24C; 24D geschl.Kasten (Serie);
225L N130 205/45R16 83 11A; 24J; 24M Frontantrieb;
205/50R16 87 11A; 24C; 24D 10B; 11B; 11G; 11H;
205/55R16 91 11A; 24C; 24D 12A; 51A; 71K; 721;
73C; 74A; 74H; 744
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : FIAT
Befestigungsteile : Lochkreisversatzschrauben M12x1,25, Schaftl. 24 mm,
für Typ : 839; 175; 169; 192; 350; 198; 185; 182
Zubehör : B225L24417
Befestigungsteile : Lochkreisversatzschrauben M12x1,25, Schaftl. 27 mm,
für Typ : 225; 843; LANCIA 836; 225L; 167; 178; FA; 930; 186; 323;
183; 312; 159; ALFA ROMEO 167; ALFA ROMEO 930
Zubehör : B225L27419
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : ALFA ROMEO 167; ALFA ROMEO 930; FA; LANCIA
836; 159; 167; 175; 178; 182; 185; 186; 225; 225L; 312; 839; 843; 930
100 Nm für Typ : 169; 183; 192; 198; 312; 323; 350
Verkaufsbezeichnung: ALFA ROMEO 145/146
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ALFA G731 66 - 95 205/45R16-83 11A; 22B; 22F; 24C; 3-türig; 5-türig;
ROMEO 24D; 367 10B; 11B; 11G; 11H;
930 12A; 51A; 71K; 721;
930 e3*96/27*0029*.. 73C; 74A; 74H; FF0
Gutachten 366-0230-13-MURD/N3
zur Erteilung der ABE 49582
zu V.1. ANLAGE: 1 Radtyp: FO6560
Antragsteller: MAK S.p.A. Stand: 01.08.2015
__________________________________________________________________________________________________________________

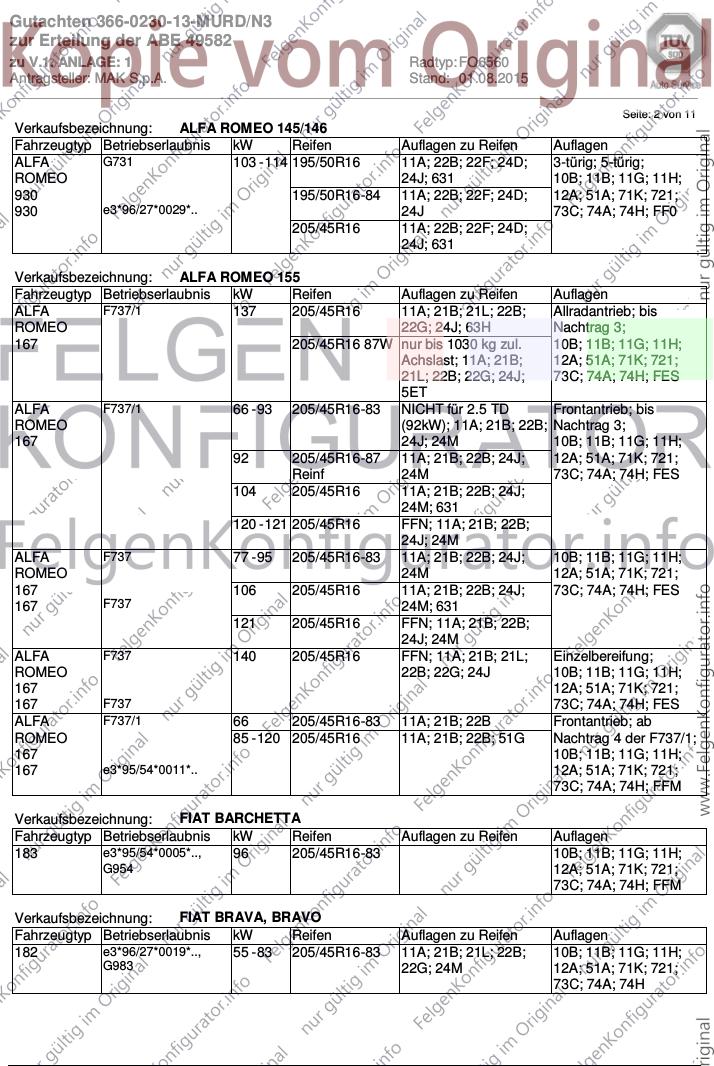

Seite: 2 von 11
Verkaufsbezeichnung: ALFA ROMEO 145/146
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ALFA G731 103 - 114 195/50R16 11A; 22B; 22F; 24D; 3-türig; 5-türig;
ROMEO 24J; 631 10B; 11B; 11G; 11H;
930 195/50R16-84 11A; 22B; 22F; 24D; 12A; 51A; 71K; 721;
930 e3*96/27*0029*.. 24J 73C; 74A; 74H; FF0
205/45R16 11A; 22B; 22F; 24D;
24J; 631
Verkaufsbezeichnung: ALFA ROMEO 155
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ALFA F737/1 137 205/45R16 11A; 21B; 21L; 22B; Allradantrieb; bis
ROMEO 22G; 24J; 63H Nachtrag 3;
167 205/45R16 87W nur bis 1030 kg zul. 10B; 11B; 11G; 11H;
Achslast; 11A; 21B; 12A; 51A; 71K; 721;
21L; 22B; 22G; 24J; 73C; 74A; 74H; FES
5ET
ALFA F737/1 66 - 93 205/45R16-83 NICHT für 2.5 TD Frontantrieb; bis
ROMEO (92kW); 11A; 21B; 22B; Nachtrag 3;
167 24J; 24M 10B; 11B; 11G; 11H;
92 205/45R16-87 11A; 21B; 22B; 24J; 12A; 51A; 71K; 721;
Reinf 24M 73C; 74A; 74H; FES
104 205/45R16 11A; 21B; 22B; 24J;
24M; 631
120 - 121 205/45R16 FFN; 11A; 21B; 22B;
24J; 24M
ALFA F737 77 - 95 205/45R16-83 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
ROMEO 24M 12A; 51A; 71K; 721;
167 106 205/45R16 11A; 21B; 22B; 24J; 73C; 74A; 74H; FES
167 F737 24M; 631
121 205/45R16 FFN; 11A; 21B; 22B;
24J; 24M
ALFA F737 140 205/45R16 FFN; 11A; 21B; 21L; Einzelbereifung;
ROMEO 22B; 22G; 24J 10B; 11B; 11G; 11H;
167 12A; 51A; 71K; 721;
167 F737 73C; 74A; 74H; FES
ALFA F737/1 66 205/45R16-83 11A; 21B; 22B Frontantrieb; ab
ROMEO 85 - 120 205/45R16 11A; 21B; 22B; 51G Nachtrag 4 der F737/1;
167 10B; 11B; 11G; 11H;
167 e3*95/54*0011*.. 12A; 51A; 71K; 721;
73C; 74A; 74H; FFM
Verkaufsbezeichnung: FIAT BARCHETTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
183 e3*95/54*0005*.., 96 205/45R16-83 10B; 11B; 11G; 11H;
G954 12A; 51A; 71K; 721;
73C; 74A; 74H; FFM
Verkaufsbezeichnung: FIAT BRAVA, BRAVO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
182 e3*96/27*0019*.., 55 - 83 205/45R16-83 11A; 21B; 21L; 22B; 10B; 11B; 11G; 11H;
G983 22G; 24M 12A; 51A; 71K; 721;
73C; 74A; 74H
Gutachten 366-0230-13-MURD/N3
zur Erteilung der ABE 49582
zu V.1. ANLAGE: 1 Radtyp: FO6560
Antragsteller: MAK S.p.A. Stand: 01.08.2015
__________________________________________________________________________________________________________________

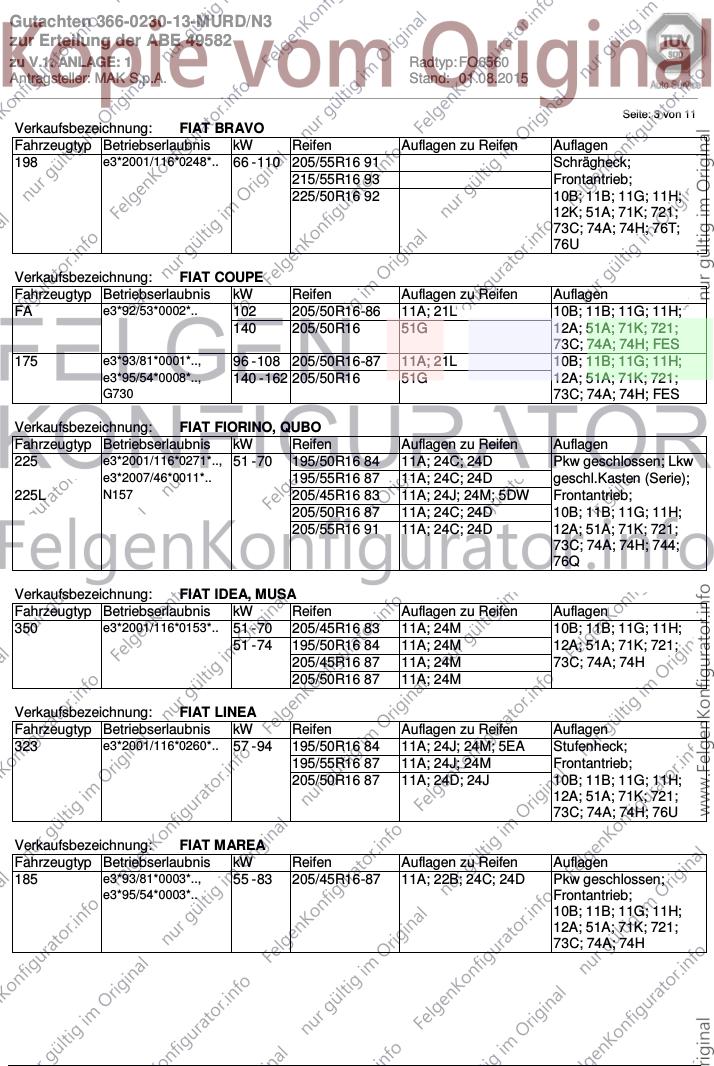

Seite: 3 von 11
Verkaufsbezeichnung: FIAT BRAVO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
198 e3*2001/116*0248*.. 66 - 110 205/55R16 91 Schrägheck;
215/55R16 93 Frontantrieb;
225/50R16 92 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74A; 74H; 76T;
76U
Verkaufsbezeichnung: FIAT COUPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FA e3*92/53*0002*.. 102 205/50R16-86 11A; 21L 10B; 11B; 11G; 11H;
140 205/50R16 51G 12A; 51A; 71K; 721;
73C; 74A; 74H; FES
175 e3*93/81*0001*.., 96 - 108 205/50R16-87 11A; 21L 10B; 11B; 11G; 11H;
e3*95/54*0008*.., 140 - 162 205/50R16 51G 12A; 51A; 71K; 721;
G730 73C; 74A; 74H; FES
Verkaufsbezeichnung: FIAT FIORINO, QUBO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
225 e3*2001/116*0271*.., 51 - 70 195/50R16 84 11A; 24C; 24D Pkw geschlossen; Lkw
e3*2007/46*0011*.. 195/55R16 87 11A; 24C; 24D geschl.Kasten (Serie);
225L N157 205/45R16 83 11A; 24J; 24M; 5DW Frontantrieb;
205/50R16 87 11A; 24C; 24D 10B; 11B; 11G; 11H;
205/55R16 91 11A; 24C; 24D 12A; 51A; 71K; 721;
73C; 74A; 74H; 744;
76Q
Verkaufsbezeichnung: FIAT IDEA, MUSA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
350 e3*2001/116*0153*.. 51 - 70 205/45R16 83 11A; 24M 10B; 11B; 11G; 11H;
51 - 74 195/50R16 84 11A; 24M 12A; 51A; 71K; 721;
205/45R16 87 11A; 24M 73C; 74A; 74H
205/50R16 87 11A; 24M
Verkaufsbezeichnung: FIAT LINEA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
323 e3*2001/116*0260*.. 57 - 94 195/50R16 84 11A; 24J; 24M; 5EA Stufenheck;
195/55R16 87 11A; 24J; 24M Frontantrieb;
205/50R16 87 11A; 24D; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 76U
Verkaufsbezeichnung: FIAT MAREA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
185 e3*93/81*0003*.., 55 - 83 205/45R16-87 11A; 22B; 24C; 24D Pkw geschlossen;
e3*95/54*0003*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
Gutachten 366-0230-13-MURD/N3
zur Erteilung der ABE 49582
zu V.1. ANLAGE: 1 Radtyp: FO6560
Antragsteller: MAK S.p.A. Stand: 01.08.2015
__________________________________________________________________________________________________________________

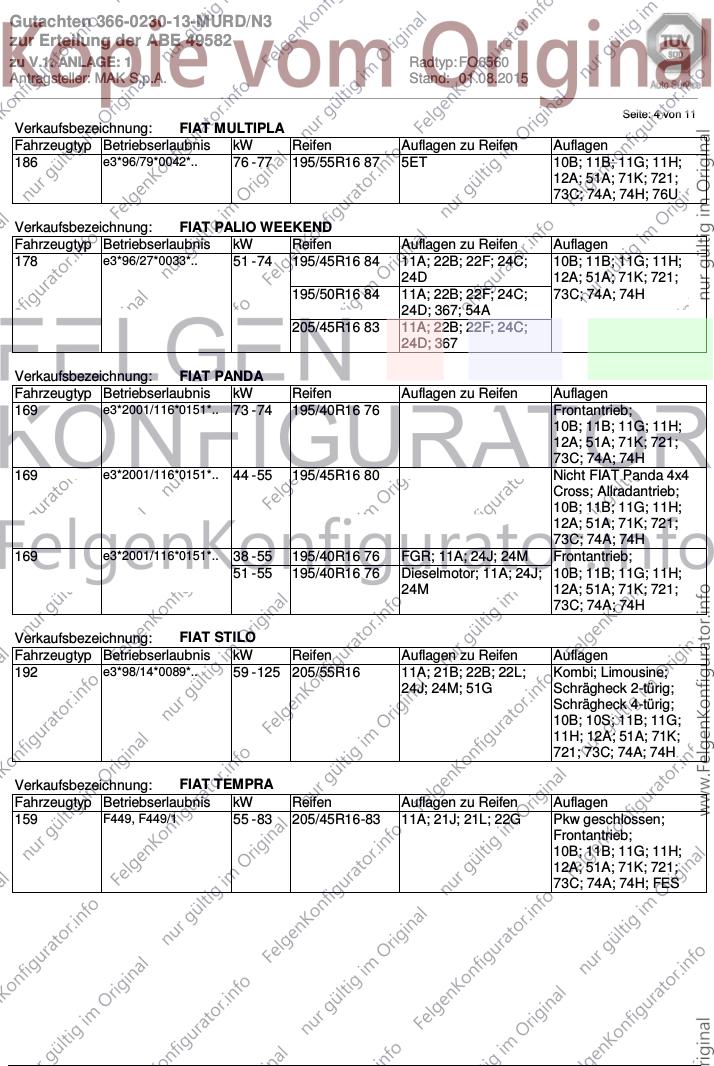

Seite: 4 von 11
Verkaufsbezeichnung: FIAT MULTIPLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
186 e3*96/79*0042*.. 76 - 77 195/55R16 87 5ET 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 76U
Verkaufsbezeichnung: FIAT PALIO WEEKEND
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
178 e3*96/27*0033*.. 51 - 74 195/45R16 84 11A; 22B; 22F; 24C; 10B; 11B; 11G; 11H;
24D 12A; 51A; 71K; 721;
195/50R16 84 11A; 22B; 22F; 24C; 73C; 74A; 74H
24D; 367; 54A
205/45R16 83 11A; 22B; 22F; 24C;
24D; 367
Verkaufsbezeichnung: FIAT PANDA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
169 e3*2001/116*0151*.. 73 - 74 195/40R16 76 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
169 e3*2001/116*0151*.. 44 - 55 195/45R16 80 Nicht FIAT Panda 4x4
Cross; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
169 e3*2001/116*0151*.. 38 - 55 195/40R16 76 FGR; 11A; 24J; 24M Frontantrieb;
51 - 55 195/40R16 76 Dieselmotor; 11A; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71K; 721;
73C; 74A; 74H
Verkaufsbezeichnung: FIAT STILO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
192 e3*98/14*0089*.. 59 - 125 205/55R16 11A; 21B; 22B; 22L; Kombi; Limousine;
24J; 24M; 51G Schrägheck 2-türig;
Schrägheck 4-türig;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 73C; 74A; 74H
Verkaufsbezeichnung: FIAT TEMPRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
159 F449, F449/1 55 - 83 205/45R16-83 11A; 21J; 21L; 22G Pkw geschlossen;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; FES
Gutachten 366-0230-13-MURD/N3
zur Erteilung der ABE 49582
zu V.1. ANLAGE: 1 Radtyp: FO6560
Antragsteller: MAK S.p.A. Stand: 01.08.2015
__________________________________________________________________________________________________________________

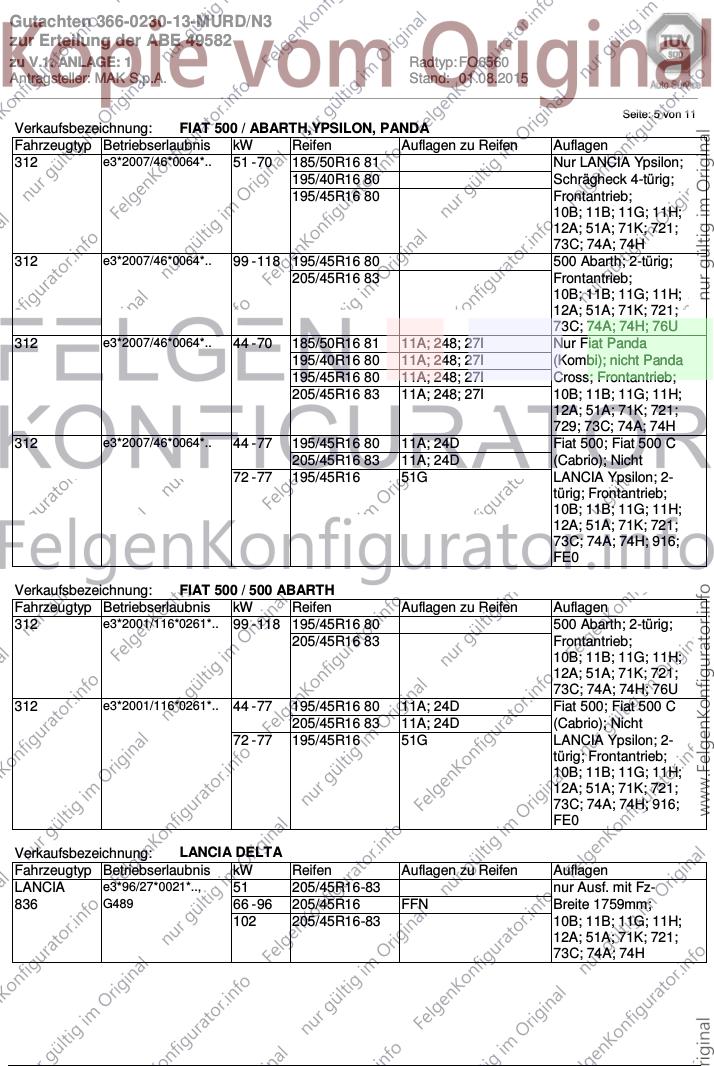

Seite: 5 von 11
Verkaufsbezeichnung: FIAT 500 / ABARTH,YPSILON, PANDA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
312 e3*2007/46*0064*.. 51 - 70 185/50R16 81 Nur LANCIA Ypsilon;
195/40R16 80 Schrägheck 4-türig;
195/45R16 80 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
312 e3*2007/46*0064*.. 99 - 118 195/45R16 80 500 Abarth; 2-türig;
205/45R16 83 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 76U
312 e3*2007/46*0064*.. 44 - 70 185/50R16 81 11A; 248; 27I Nur Fiat Panda
195/40R16 80 11A; 248; 27I (Kombi); nicht Panda
195/45R16 80 11A; 248; 27I Cross; Frontantrieb;
205/45R16 83 11A; 248; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H
312 e3*2007/46*0064*.. 44 - 77 195/45R16 80 11A; 24D Fiat 500; Fiat 500 C
205/45R16 83 11A; 24D (Cabrio); Nicht
72 - 77 195/45R16 51G LANCIA Ypsilon; 2-
türig; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 916;
FE0
Verkaufsbezeichnung: FIAT 500 / 500 ABARTH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
312 e3*2001/116*0261*.. 99 - 118 195/45R16 80 500 Abarth; 2-türig;
205/45R16 83 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 76U
312 e3*2001/116*0261*.. 44 - 77 195/45R16 80 11A; 24D Fiat 500; Fiat 500 C
205/45R16 83 11A; 24D (Cabrio); Nicht
72 - 77 195/45R16 51G LANCIA Ypsilon; 2-
türig; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 916;
FE0
Verkaufsbezeichnung: LANCIA DELTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LANCIA e3*96/27*0021*.., 51 205/45R16-83 nur Ausf. mit Fz-
836 G489 66 - 96 205/45R16 FFN Breite 1759mm;
102 205/45R16-83 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
Gutachten 366-0230-13-MURD/N3
zur Erteilung der ABE 49582
zu V.1. ANLAGE: 1 Radtyp: FO6560
Antragsteller: MAK S.p.A. Stand: 01.08.2015
__________________________________________________________________________________________________________________

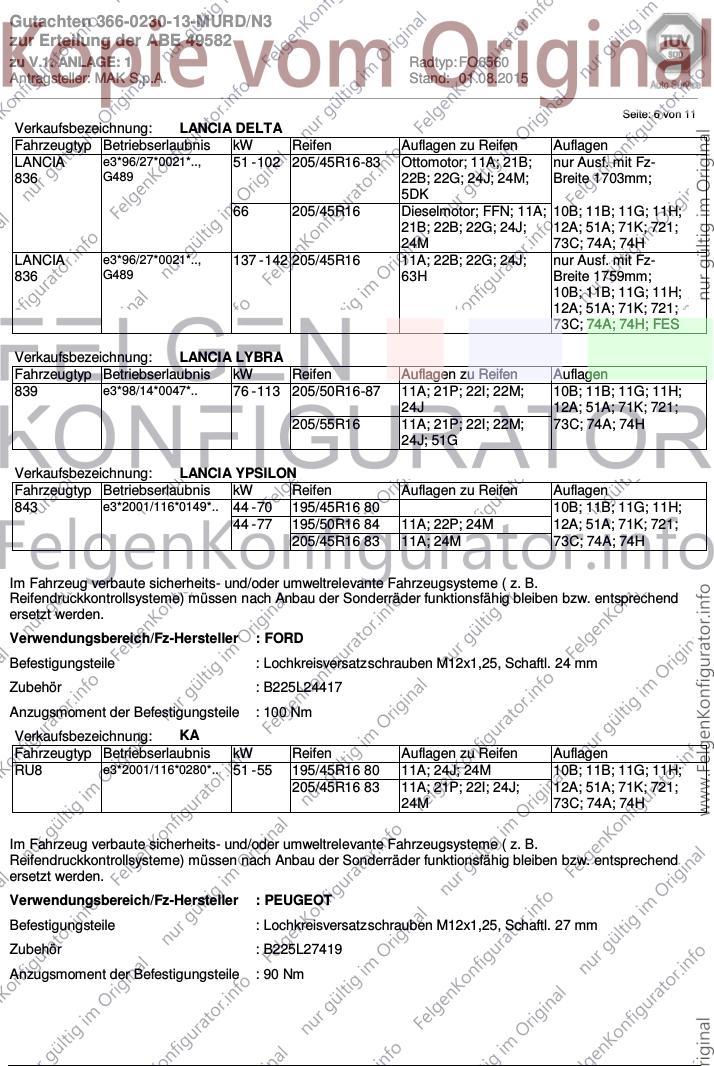

Seite: 6 von 11
Verkaufsbezeichnung: LANCIA DELTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LANCIA e3*96/27*0021*.., 51 - 102 205/45R16-83 Ottomotor; 11A; 21B; nur Ausf. mit Fz-
836 G489 22B; 22G; 24J; 24M; Breite 1703mm;
5DK
66 205/45R16 Dieselmotor; FFN; 11A; 10B; 11B; 11G; 11H;
21B; 22B; 22G; 24J; 12A; 51A; 71K; 721;
24M 73C; 74A; 74H
LANCIA e3*96/27*0021*.., 137 - 142 205/45R16 11A; 22B; 22G; 24J; nur Ausf. mit Fz-
836 G489 63H Breite 1759mm;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; FES
Verkaufsbezeichnung: LANCIA LYBRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
839 e3*98/14*0047*.. 76 - 113 205/50R16-87 11A; 21P; 22I; 22M; 10B; 11B; 11G; 11H;
24J 12A; 51A; 71K; 721;
205/55R16 11A; 21P; 22I; 22M; 73C; 74A; 74H
24J; 51G
Verkaufsbezeichnung: LANCIA YPSILON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
843 e3*2001/116*0149*.. 44 - 70 195/45R16 80 10B; 11B; 11G; 11H;
44 - 77 195/50R16 84 11A; 22P; 24M 12A; 51A; 71K; 721;
205/45R16 83 11A; 24M 73C; 74A; 74H
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Lochkreisversatzschrauben M12x1,25, Schaftl. 24 mm
Zubehör : B225L24417
Anzugsmoment der Befestigungsteile : 100 Nm
Verkaufsbezeichnung: KA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RU8 e3*2001/116*0280*.. 51 - 55 195/45R16 80 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/45R16 83 11A; 21P; 22I; 24J; 12A; 51A; 71K; 721;
24M 73C; 74A; 74H
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Lochkreisversatzschrauben M12x1,25, Schaftl. 27 mm
Zubehör : B225L27419
Anzugsmoment der Befestigungsteile : 90 Nm
Gutachten 366-0230-13-MURD/N3
zur Erteilung der ABE 49582
zu V.1. ANLAGE: 1 Radtyp: FO6560
Antragsteller: MAK S.p.A. Stand: 01.08.2015
__________________________________________________________________________________________________________________

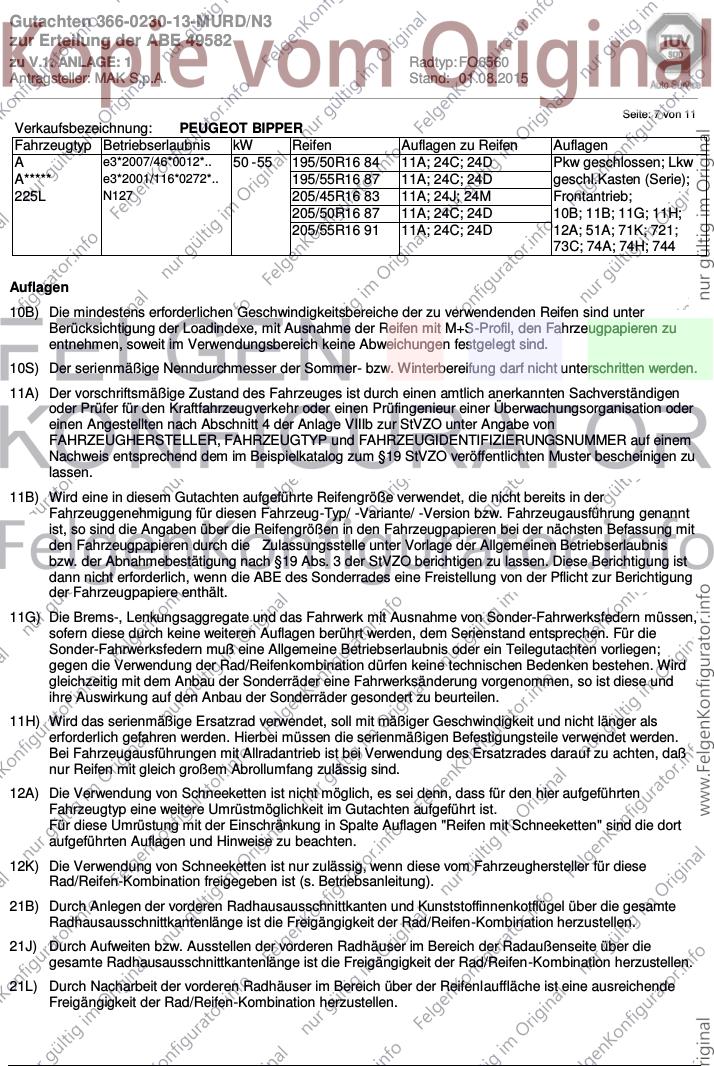

Seite: 7 von 11
Verkaufsbezeichnung: PEUGEOT BIPPER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e3*2007/46*0012*.. 50 - 55 195/50R16 84 11A; 24C; 24D Pkw geschlossen; Lkw
A***** e3*2001/116*0272*.. 195/55R16 87 11A; 24C; 24D geschl.Kasten (Serie);
225L N127 205/45R16 83 11A; 24J; 24M Frontantrieb;
205/50R16 87 11A; 24C; 24D 10B; 11B; 11G; 11H;
205/55R16 91 11A; 24C; 24D 12A; 51A; 71K; 721;
73C; 74A; 74H; 744
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Gutachten 366-0230-13-MURD/N3
zur Erteilung der ABE 49582
zu V.1. ANLAGE: 1 Radtyp: FO6560
Antragsteller: MAK S.p.A. Stand: 01.08.2015
__________________________________________________________________________________________________________________

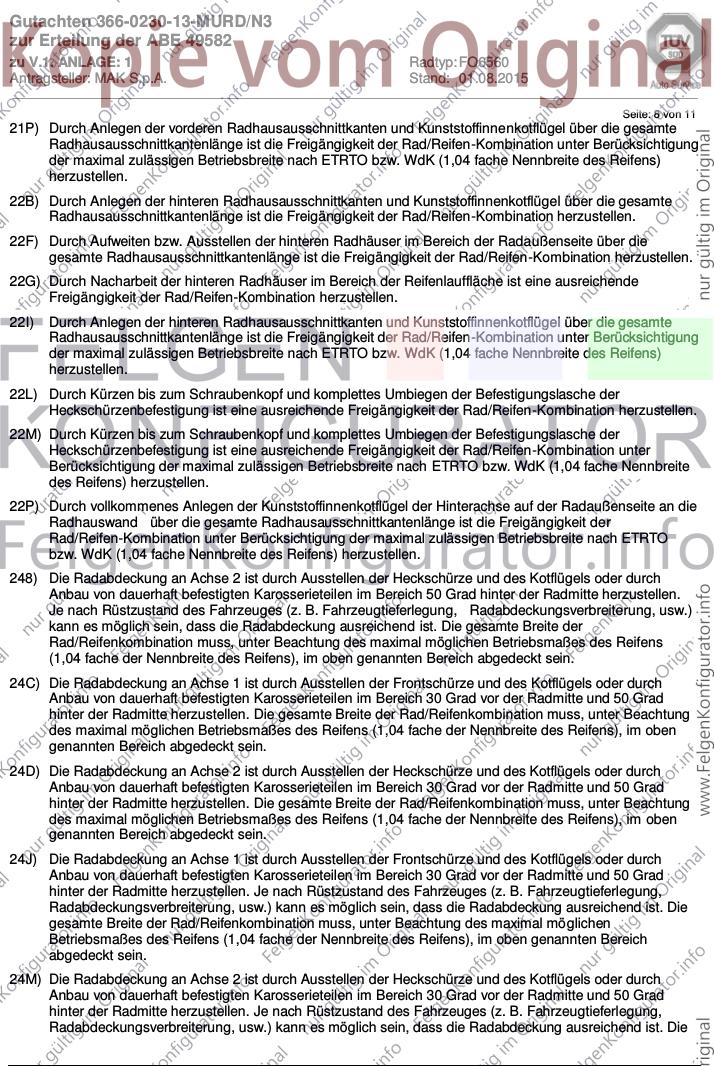

Seite: 8 von 11
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
Gutachten 366-0230-13-MURD/N3
zur Erteilung der ABE 49582
zu V.1. ANLAGE: 1 Radtyp: FO6560
Antragsteller: MAK S.p.A. Stand: 01.08.2015
__________________________________________________________________________________________________________________

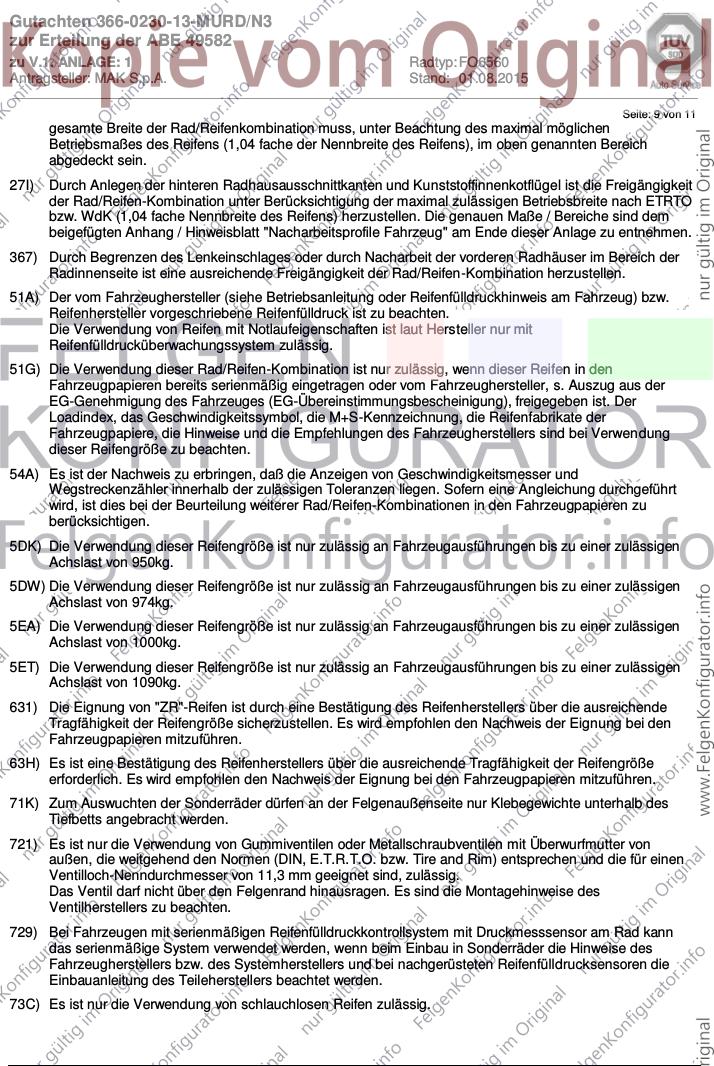

Seite: 9 von 11
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

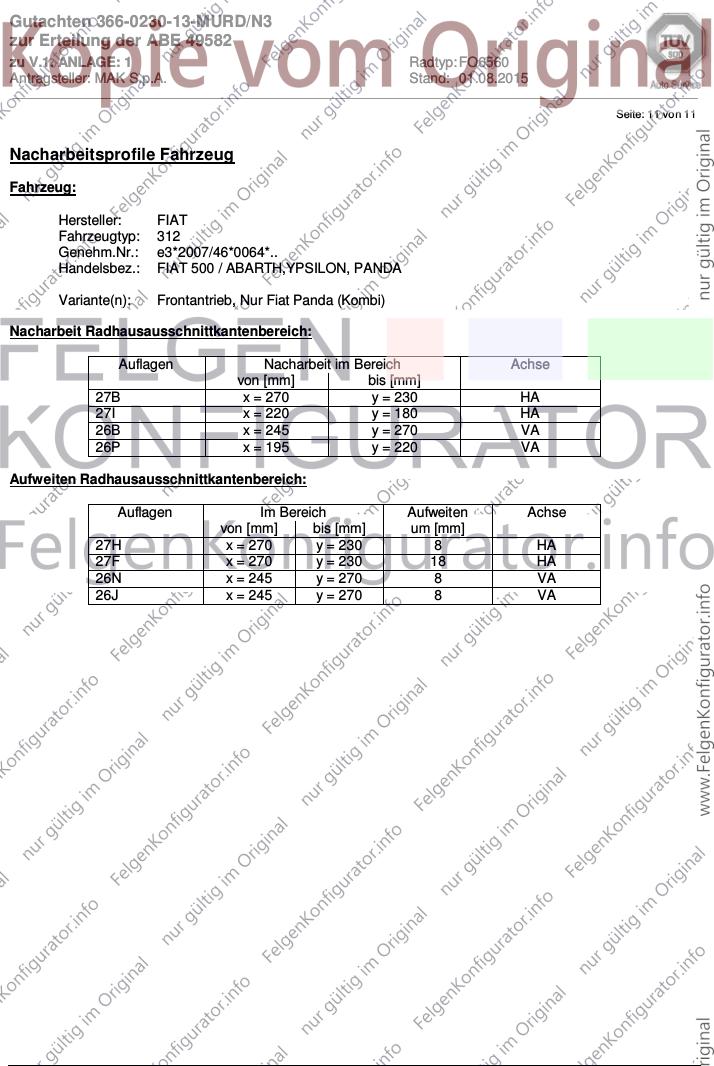

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
5DK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 950kg.
5DW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 974kg.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
63H) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
Gutachten 366-0230-13-MURD/N3
zur Erteilung der ABE 49582
zu V.1. ANLAGE: 1 Radtyp: FO6560
Antragsteller: MAK S.p.A. Stand: 01.08.2015
__________________________________________________________________________________________________________________

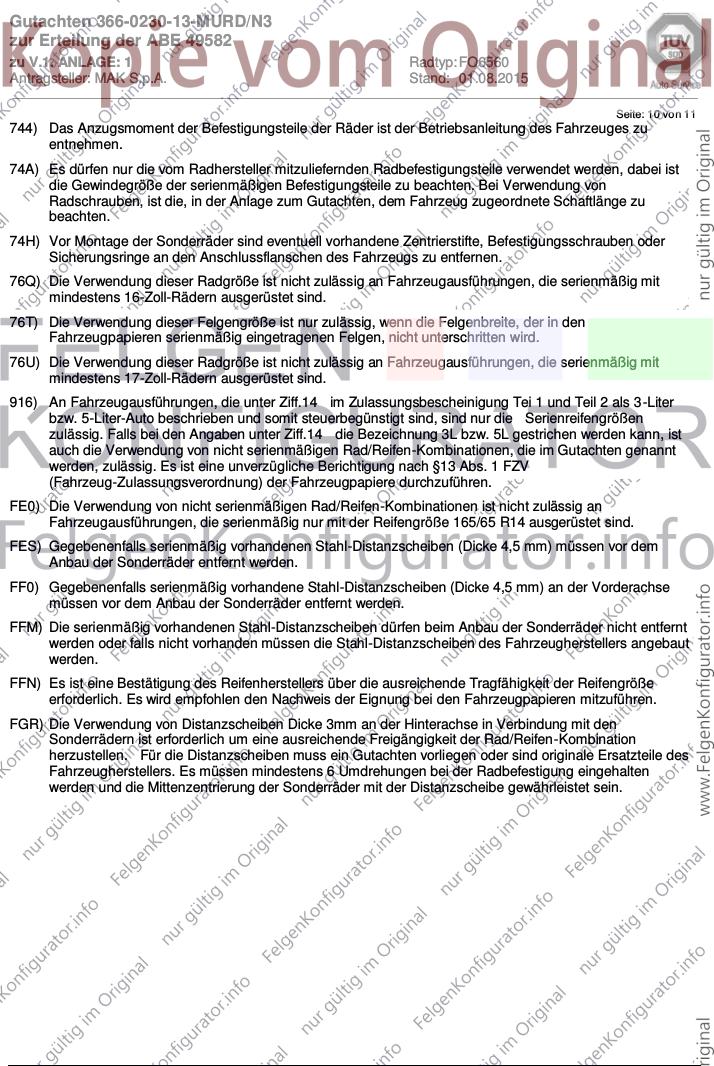

Seite: 10 von 11
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
916) An Fahrzeugausführungen, die unter Ziff.14 im Zulassungsbescheinigung Tei 1 und Teil 2 als 3-Liter
bzw. 5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die Serienreifengrößen
zulässig. Falls bei den Angaben unter Ziff.14 die Bezeichnung 3L bzw. 5L gestrichen werden kann, ist
auch die Verwendung von nicht serienmäßigen Rad/Reifen-Kombinationen, die im Gutachten genannt
werden, zulässig. Es ist eine unverzügliche Berichtigung nach §13 Abs. 1 FZV
(Fahrzeug-Zulassungsverordnung) der Fahrzeugpapiere durchzuführen.
FE0) Die Verwendung von nicht serienmäßigen Rad/Reifen-Kombinationen ist nicht zulässig an
Fahrzeugausführungen, die serienmäßig nur mit der Reifengröße 165/65 R14 ausgerüstet sind.
FES) Gegebenenfalls serienmäßig vorhandenen Stahl-Distanzscheiben (Dicke 4,5 mm) müssen vor dem
Anbau der Sonderräder entfernt werden.
FF0) Gegebenenfalls serienmäßig vorhandene Stahl-Distanzscheiben (Dicke 4,5 mm) an der Vorderachse
müssen vor dem Anbau der Sonderräder entfernt werden.
FFM) Die serienmäßig vorhandenen Stahl-Distanzscheiben dürfen beim Anbau der Sonderräder nicht entfernt
werden oder falls nicht vorhanden müssen die Stahl-Distanzscheiben des Fahrzeugherstellers angebaut
werden.
FFN) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
FGR) Die Verwendung von Distanzscheiben Dicke 3mm an der Hinterachse in Verbindung mit den
Sonderrädern ist erforderlich um eine ausreichende Freigängigkeit der Rad/Reifen-Kombination
herzustellen. Für die Distanzscheiben muss ein Gutachten vorliegen oder sind originale Ersatzteile des
Fahrzeugherstellers. Es müssen mindestens 6 Umdrehungen bei der Radbefestigung eingehalten
werden und die Mittenzentrierung der Sonderräder mit der Distanzscheibe gewährleistet sein.
Gutachten 366-0230-13-MURD/N3
zur Erteilung der ABE 49582
zu V.1. ANLAGE: 1 Radtyp: FO6560
Antragsteller: MAK S.p.A. Stand: 01.08.2015
__________________________________________________________________________________________________________________
Seite: 11 von 11
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FIAT
Fahrzeugtyp: 312
Genehm.Nr.: e3*2007/46*0064*..
Handelsbez.: FIAT 500 / ABARTH,YPSILON, PANDA
Variante(n): Frontantrieb, Nur Fiat Panda (Kombi)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 270 y = 230 HA
27I x = 220 y = 180 HA
26B x = 245 y = 270 VA
26P x = 195 y = 220 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 270 y = 230 8 HA
27F x = 270 y = 230 18 HA
26N x = 245 y = 270 8 VA
26J x = 245 y = 270 8 VA
Kraftfahrt-Bundesamt
DE-24932 Flensburg

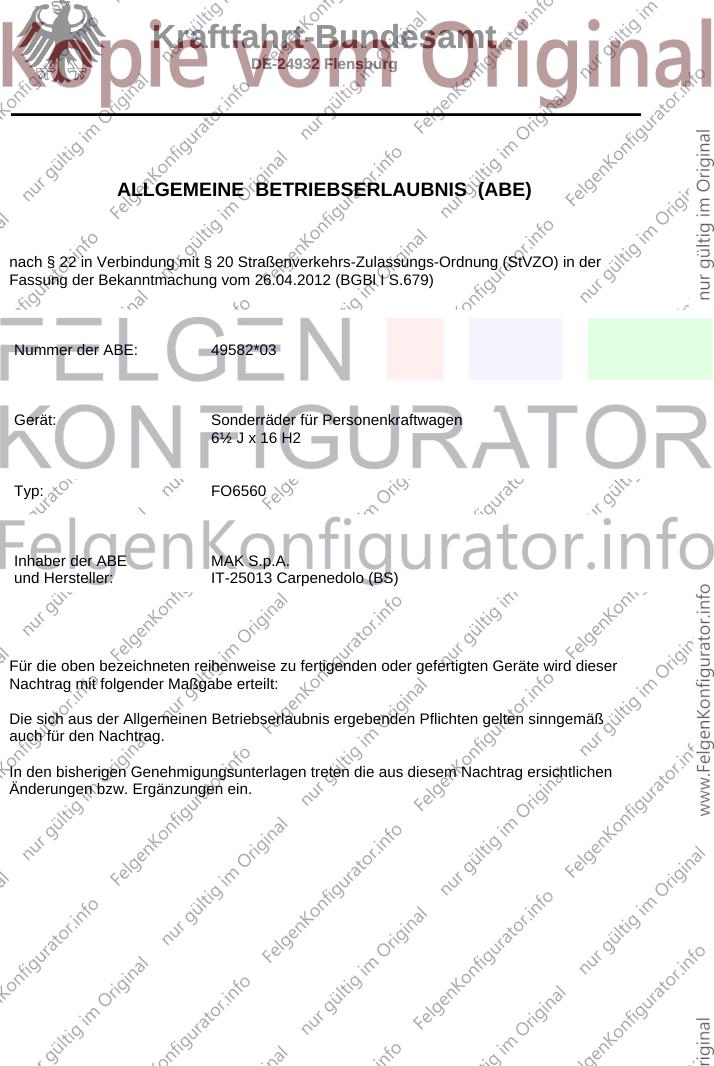

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49582*03
Gerät: Sonderräder für Personenkraftwagen
6½ J x 16 H2
Typ: FO6560
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

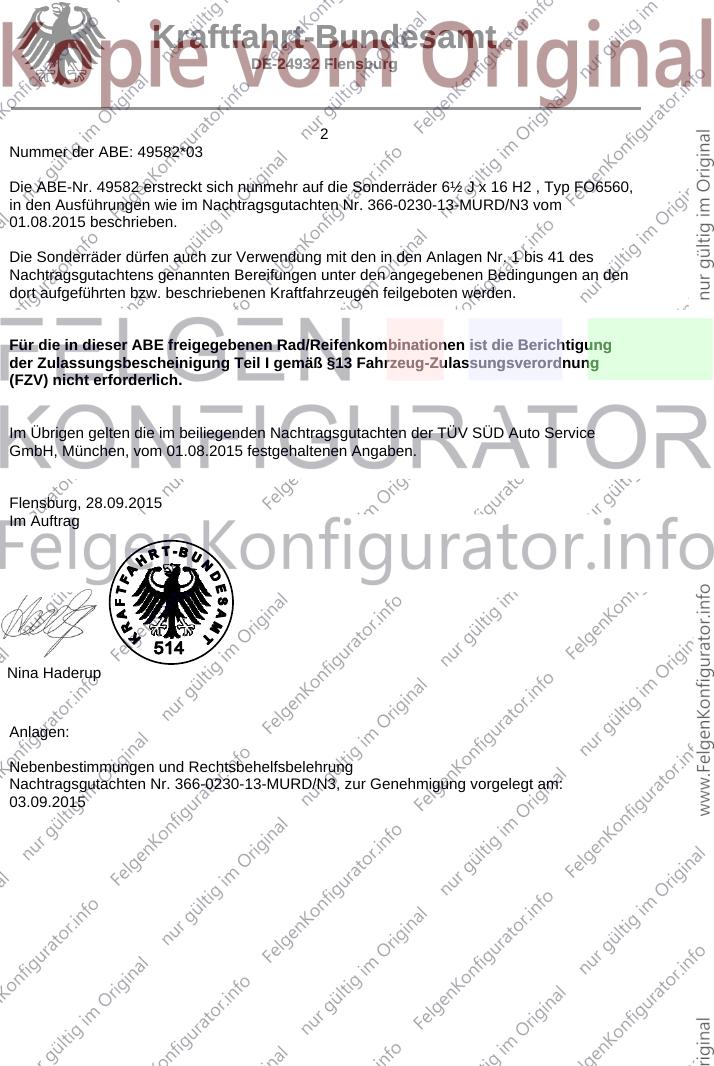

Nummer der ABE: 49582*03
Die ABE-Nr. 49582 erstreckt sich nunmehr auf die Sonderräder 6½ J x 16 H2 , Typ FO6560,
in den Ausführungen wie im Nachtragsgutachten Nr. 366-0230-13-MURD/N3 vom
01.08.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr. 1 bis 41 des
Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an den
dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der TÜV SÜD Auto Service
GmbH, München, vom 01.08.2015 festgehaltenen Angaben.
Flensburg, 28.09.2015
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 366-0230-13-MURD/N3, zur Genehmigung vorgelegt am:
03.09.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49582*03
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
