ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 47534*03
Gerät: Sonderräder für Personenkraftwagen
6,5 J x 16 H2
Typ: UL665
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 47534*03
Die ABE-Nr. 47534 erstreckt sich nunmehr auf die Sonderräder 6,5 J x 16 H2 , Typ UL665,
in den Ausführungen wie im Nachtragsgutachten Nr. 55021309 (4. Ausfertigung) vom
24.04.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
12 (1. Ausfertigung)
11 (2. Ausfertigung)
2, 3, 4, 7 (3. Ausfertigung)
6, 9 (4. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 24.04.2015
festgehaltenen Angaben.
Flensburg, 18.05.2015
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55021309 (4. Ausfertigung), zur Genehmigung vorgelegt am:
30.04.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 47534*03
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 47534 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55021309 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ UL665
Hersteller Reifen Gundlach GmbH
Seite 1 von 8
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG01
Typ UL665
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C3 UL665 C3 / ohne Ring 5/118/71,1 50 1075 2150
Kennzeichnungen
KBA-Nummer 47534
Herstellerzeichen C4W-C ww. RG-M
Radtyp und Ausführung UL665 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 180 32 RG.569F
S02 Schraube M14x1,5 Kegel 60° 160 32 RG.569F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Fiat
Nissan
Opel
Peugeot
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47534 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55021309 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ UL665
Hersteller Reifen Gundlach GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Jumper (II) 50-94 205/65R16C A01 K41 K42 R37 T03 T07 T99 A12 A16 A21
23, 230 . 50-94 215/65R16C A01 B51 K1a K41 K42 X42 A58 B02 Z15
G712, G713, G714, 50-94 225/60R16C A01 B51 K1a K1b K2b K41 K42 T01 S01
e3*96/27*0027*.. T05
- geschl. Aufbau
Citroen Jumper (II) 62-107 205/65R16C T03 T07 A12 A16 A21
244L, 244M, Z 62-107 215/60R16C A01 K1a T03 A58 B02 Z15
K909, L114, 62-107 225/60R16C A01 K1a K1b T01 T05 S01
e3*98/14*0104*..
- geschl. Aufbau
Citroen Jumper (III) 74-110 205/65R16C A13 K1c R37 T03 T07 Z15 215 A01 A16 A21
Y, 250L 74-110 215/60R16C A12 K1c K2b R37 T03 Z15 215 A58 B02 KOV
e3*2001/116*0234*..; 74-130 215/65R16 A12 K1c K2b T02 Z15 215 S01
e3*2007/46*0046*..; 74-130 215/65R16C A12 K1c K2b T06 T09 Z15 215
L773 74-130 215/75R16C A12 K1c K2b R09 210
- geschl. Aufbau 74-130 225/60R16 A12 K1c K2b T02 Z15 215
- ohne Radhaus- 74-130 225/60R16C A12 K1c K2b T01 T05 Z15 215
Verbreiterungen 74-130 225/65R16 A12 G38 K1c K2b T04 X45 X79 215
- incl. Facelift 2013 74-130 225/65R16C A12 G38 K1c K2b X45 X79 215
74-130 225/75R16C A12 G03 K1c K2b 206
Citroen Jumper (III) 74-110 205/65R16C A13 R37 T03 T07 Z15 215 A16 A21 A58
Y, 250L 74-110 215/60R16C A01 A12 K1a K1b R37 T03 Z15 215 B02 KMV S01
e3*2001/116*0234*..; 74-130 215/65R16 A01 A12 K1a K1b T02 Z15 215
e3*2007/46*0046*..; 74-130 215/65R16C A01 A12 K1a K1b T06 T09 Z15 215
L773 74-130 215/75R16C A01 A12 K1a K1b 210
- geschl. Aufbau 74-130 225/60R16 A01 A12 K1c T02 Z15 215
- mit Radhaus- 74-130 225/60R16C A01 A12 K1c T01 T05 Z15 215
Verbreiterungen 74-130 225/65R16 A01 A12 G38 K1c T04 X45 X79 215
- incl. Facelift 2013 74-130 225/65R16C A01 A12 G38 K1c X45 X79 215
74-130 225/75R16C A01 A12 G03 K1c 206
74-130 235/65R16C A01 A12 K1c K2b Z16 214
Fiat Ducato (II) 50-94 205/65R16C A01 K41 K42 R37 T03 T07 T99 A12 A16 A21
230 . 50-94 215/65R16C A01 B51 K1a K41 K42 X42 A58 B02 Z15
G688, G715, K861, 50-94 225/60R16C A01 B51 K1a K1b K2b K41 K42 T01 S01
e3*96/27*0025*.. T05
- geschl. Aufbau
Fiat Ducato (II) 62-107 205/65R16C T03 T07 A12 A16 A21
244, 244L, 244M 62-107 215/60R16C A01 K1a T03 A58 B02 Z15
K917, L094, 62-107 225/60R16C A01 K1a K1b T01 T05 S01
e3*98/14*0102*..
- geschl. Aufbau
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47534 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55021309 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ UL665
Hersteller Reifen Gundlach GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Ducato (III) 74-109 205/65R16C A13 K1c R37 T03 T07 Z15 215 A01 A16 A21
250, 250L 74-109 215/60R16C A12 K1c K2b R37 T03 Z15 215 A58 B02 KOV
e3*2001/116*0232*..; 74-130 215/65R16 A12 K1c K2b T02 Z15 215 S01
e3*2007/46*0044*..; 74-130 215/65R16C A12 K1c K2b T06 T09 Z15 215
e3*2007/46*0049*..; 74-130 215/75R16C A12 K1c K2b R09 210
L779 74-130 225/60R16 A12 K1c K2b T02 Z15 215
- geschl. Aufbau 74-130 225/60R16C A12 K1c K2b T01 T05 Z15 215
- ohne Radhaus- 74-130 225/65R16 A12 G38 K1c K2b T04 X45 X79 215
Verbreiterungen 74-130 225/65R16C A12 G38 K1c K2b X45 X79 215
- incl. Facelift 2013 74-130 225/75R16C A12 G03 K1c K2b 206
Fiat Ducato (III) 74-109 205/65R16C A13 R37 T03 T07 Z15 215 A16 A21 A58
250, 250L 74-109 215/60R16C A01 A12 K1a K1b R37 T03 Z15 215 B02 KMV S01
e3*2001/116*0232*..; 74-130 215/65R16 A01 A12 K1a K1b T02 Z15 215
e3*2007/46*0049*..; 74-130 215/65R16C A01 A12 K1a K1b T06 T09 Z15 215
e3*2007/46*0044*..; 74-130 215/75R16C A01 A12 K1a K1b R09 210
L779 74-130 225/60R16 A01 A12 K1c T02 Z15 215
- geschl. Aufbau 74-130 225/60R16C A01 A12 K1c T01 T05 Z15 215
- mit Radhaus- 74-130 225/65R16 A01 A12 G38 K1c T04 X45 X79 215
Verbreiterungen 74-130 225/65R16C A01 A12 G38 K1c X45 X79 215
- incl. Facelift 2013 74-130 225/75R16C A01 A12 G03 K1c 206
74-130 235/65R16C A01 A12 K1c K2b Z16 214
Nissan Primastar 60-107 205/65R16C R09 T03 T99 A12 A16 A21
4, J4, F4 60-107 205/65R16C A01 G03 T03 T99 S02
e2*2007/46*0037*..; 60-107 215/65R16C R09
e2*98/14*0271*..; 60-107 215/65R16C A01 G03
K995 60-107 225/60R16 A01 G01 K1a LK6 R62 T02
- geschl. Aufbau 60-107 225/60R16 A01 K1a LK6 R63 R64 T02
60-107 225/60R16C A01 G01 K1a LK6 R62
60-107 225/60R16C A01 K1a LK6 R63 R64
Opel Vivaro-A 60-107 205/65R16C R09 T03 T99 A12 A16 A21
X83, F7 60-107 205/65R16C A01 G03 T03 T99 S02
e1*98/14*0170*00-29; 60-107 215/65R16C R09
e1*2007/46*0575*00- 60-107 215/65R16C A01 G03
11; 60-107 225/60R16 A01 G01 K1a LK6 R62 T02
K830 60-107 225/60R16 A01 K1a LK6 R63 R64 T02
- geschl. Aufbau 60-107 225/60R16C A01 G01 K1a LK6 R62
60-107 225/60R16C A01 K1a LK6 R63 R64
Peugeot Boxer (II) 50-94 205/65R16C A01 K41 K42 R37 T03 T07 T99 A12 A16 A21
230. ,23 50-94 215/65R16C A01 B51 K1a K41 K42 X42 A58 B02 Z15
G717, G718, 50-94 225/60R16C A01 B51 K1a K1b K2b K41 K42 T01 S01
e3*96/27*0026*.. T05
- geschl. Aufbau
Peugeot Boxer (II) 62-94 205/65R16C T03 T07 A12 A16 A21
244L, 244M, Z 62-94 215/60R16C A01 K1a T03 A58 B02 Z15
K912, L113, 62-94 225/60R16C A01 K1a K1b T01 T05 S01
e3*98/14*0103*..
- geschl. Aufbau
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47534 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55021309 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ UL665
Hersteller Reifen Gundlach GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot Boxer (III) 74-110 205/65R16C A13 K1c R37 T03 T07 Z15 215 A01 A16 A21
Y, 250L 74-110 215/60R16C A12 K1c K2b R37 T03 Z15 215 A58 B02 KOV
e3*2001/116*0233*..; 74-130 215/65R16 A12 K1c K2b T02 Z15 215 S01
e3*2007/46*0045*..; 74-130 215/65R16C A12 K1c K2b T06 T09 Z15 215
L772 74-130 215/75R16C A12 K1c K2b R09 210
- geschl. Aufbau 74-130 225/60R16 A12 K1c K2b T02 Z15 215
- ohne Radhaus- 74-130 225/60R16C A12 K1c K2b T01 T05 Z15 215
Verbreiterungen 74-130 225/65R16 A12 G38 K1c K2b T04 X45 X79 215
- incl. Facelift 2013 74-130 225/65R16C A12 G38 K1c K2b X45 X79 215
74-130 225/75R16C A12 G03 K1c K2b 206
Peugeot Boxer (III) 74-110 205/65R16C A13 R37 T03 T07 Z15 215 A16 A21 A58
Y, 250L 74-110 215/60R16C A01 A12 K1a K1b R37 T03 Z15 215 B02 KMV S01
e3*2001/116*0233*..; 74-130 215/65R16 A01 A12 K1a K1b T02 Z15 215
e3*2007/46*0045*..; 74-130 215/65R16C A01 A12 K1a K1b T06 T09 Z15 215
L772 74-130 215/75R16C A01 A12 K1a K1b R09 210
- geschl. Aufbau 74-130 225/60R16 A01 A12 K1c T02 Z15 215
- mit Radhaus- 74-130 225/60R16C A01 A12 K1c T01 T05 Z15 215
Verbreiterungen 74-130 225/65R16 A01 A12 G38 K1c T04 X45 X79 215
- incl. Facelift 2013 74-130 225/65R16C A01 A12 G38 K1c X45 X79 215
74-130 225/75R16C A01 A12 G03 K1c 206
74-130 235/65R16C A01 A12 K1c K2b Z16 214
Renault Trafic (II) 60-107 205/65R16C A01 G03 T03 T99 A12 A16 A21
JL, L; FL 60-107 205/65R16C R09 T03 T99 S02
e2*98/14*0213*..; 60-107 215/65R16C A01 G03
e2*2007/46*0014*..; 60-107 215/65R16C R09
K833 60-107 225/60R16 A01 G01 K1a LK6 R62 T02
- geschl. Aufbau 60-107 225/60R16 A01 K1a LK6 R63 R64 T02
60-107 225/60R16C A01 G01 K1a LK6 R62
60-107 225/60R16C A01 K1a LK6 R63 R64
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47534 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55021309 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ UL665
Hersteller Reifen Gundlach GmbH
Seite 5 von 8
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
206 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 2060 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
210 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 2100 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
214 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 2140 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
215 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 2150 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

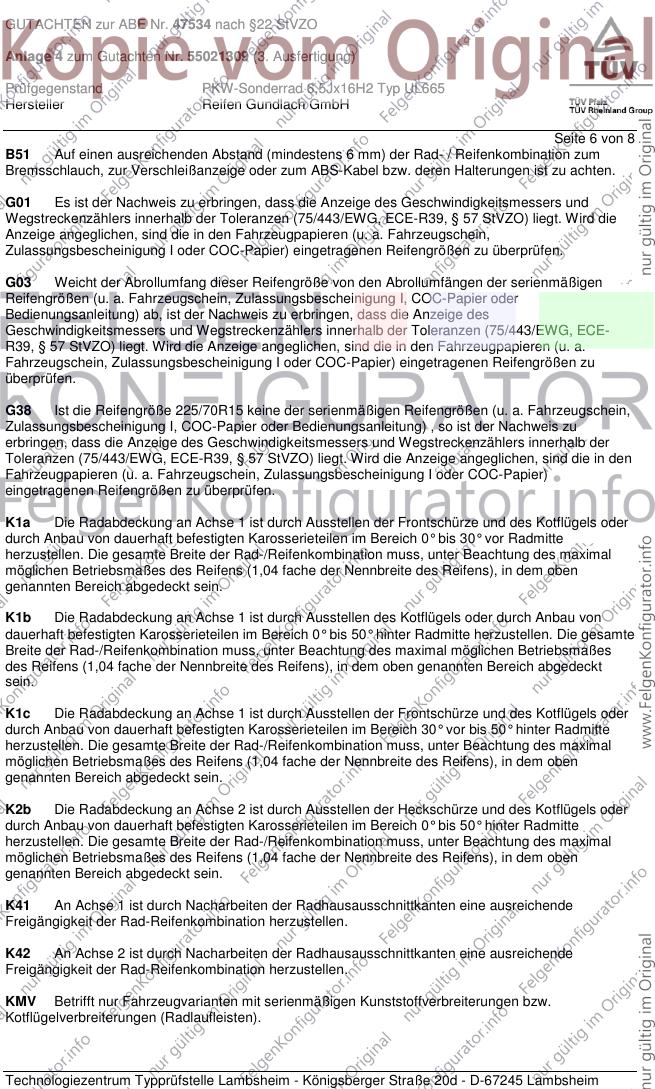

GUTACHTEN zur ABE Nr. 47534 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55021309 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ UL665
Hersteller Reifen Gundlach GmbH
Seite 6 von 8
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G38 Ist die Reifengröße 225/70R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47534 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55021309 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ UL665
Hersteller Reifen Gundlach GmbH
Seite 7 von 8
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R62 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65 R
16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R63 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/65 R
16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T07 Reifen (LI 107) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1950 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T09 Reifen (LI 109) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2060 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47534 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55021309 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ UL665
Hersteller Reifen Gundlach GmbH
Seite 8 von 8
X42 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X79 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/75R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. April 2015 in Lambsheim statt.
Hinweise zum Sonderrad
Geänderter Nabenkappensitz für Räder ab Herstellungsdatum Mai 2012
(Gießereikennzeichen: RG-M).
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Oktober 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. April 2015
Laux 00228034.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
