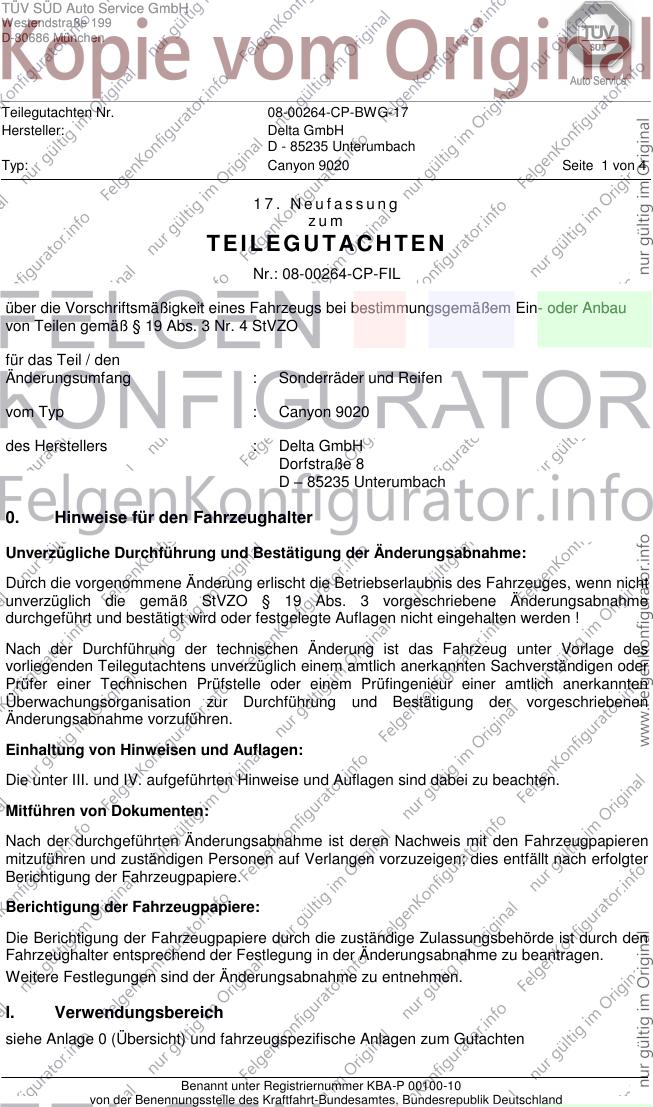

TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 08-00264-CP-BWG-17
Hersteller: Delta GmbH
D - 85235 Unterumbach
Typ: Canyon 9020 Seite 1 von 4
17. Neufassung
zum
T E I L E G U T AC H T E N
Nr.: 08-00264-CP-FIL
über die Vorschriftsmäßigkeit eines Fahrzeugs bei bestimmungsgemäßem Ein- oder Anbau
von Teilen gemäß § 19 Abs. 3 Nr. 4 StVZO
für das Teil / den
Änderungsumfang : Sonderräder und Reifen
vom Typ : Canyon 9020
des Herstellers : Delta GmbH
Dorfstraße 8
D – 85235 Unterumbach
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht
unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme
durchgeführt und bestätigt wird oder festgelegte Auflagen nicht eingehalten werden !
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Änderungsabnahme ist deren Nachweis mit den Fahrzeugpapieren
mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach erfolgter
Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den
Fahrzeughalter entsprechend der Festlegung in der Änderungsabnahme zu beantragen.
Weitere Festlegungen sind der Änderungsabnahme zu entnehmen.
I. Verwendungsbereich
siehe Anlage 0 (Übersicht) und fahrzeugspezifische Anlagen zum Gutachten
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 08-00264-CP-BWG-17
Hersteller: Delta GmbH
D - 85235 Unterumbach
Typ: Canyon 9020 Seite 2 von 4

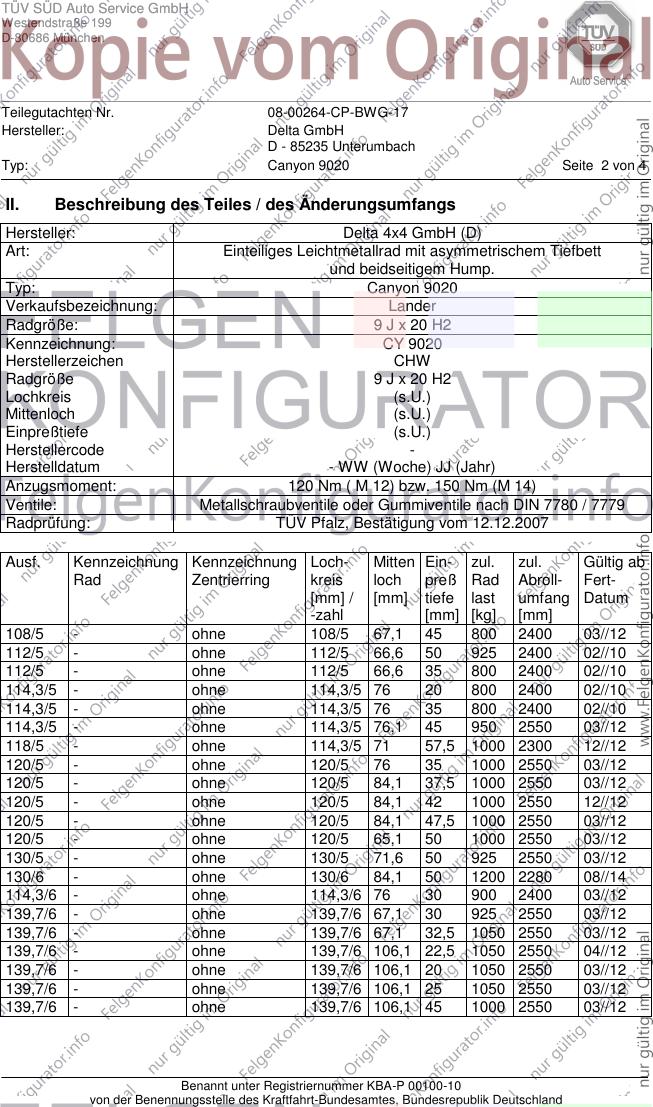

II. Beschreibung des Teiles / des Änderungsumfangs
Hersteller: Delta 4x4 GmbH (D)
Art: Einteiliges Leichtmetallrad mit asymmetrischem Tiefbett
und beidseitigem Hump.
Typ: Canyon 9020
Verkaufsbezeichnung: Lander
Radgröße: 9 J x 20 H2
Kennzeichnung: CY 9020
Herstellerzeichen CHW
Radgröße 9 J x 20 H2
Lochkreis (s.U.)
Mittenloch (s.U.)
Einpreßtiefe (s.U.)
Herstellercode -
Herstelldatum - WW (Woche) JJ (Jahr)
Anzugsmoment: 120 Nm ( M 12) bzw. 150 Nm (M 14)
Ventile: Metallschraubventile oder Gummiventile nach DIN 7780 / 7779
Radprüfung: TÜV Pfalz, Bestätigung vom 12.12.2007
Ausf. Kennzeichnung Kennzeichnung Loch- Mitten Ein- zul. zul. Gültig ab
Rad Zentrierring kreis loch preß Rad Abroll- Fert-
[mm] / [mm] tiefe last umfang Datum
-zahl [mm] [kg] [mm]
108/5 - ohne 108/5 67,1 45 800 2400 03//12
112/5 - ohne 112/5 66,6 50 925 2400 02//10
112/5 - ohne 112/5 66,6 35 800 2400 02//10
114,3/5 - ohne 114,3/5 76 20 800 2400 02//10
114,3/5 - ohne 114,3/5 76 35 800 2400 02//10
114,3/5 - ohne 114,3/5 76,1 45 950 2550 03//12
118/5 - ohne 114,3/5 71 57,5 1000 2300 12//12
120/5 - ohne 120/5 76 35 1000 2550 03//12
120/5 - ohne 120/5 84,1 37,5 1000 2550 03//12
120/5 - ohne 120/5 84,1 42 1000 2550 12//12
120/5 - ohne 120/5 84,1 47,5 1000 2550 03//12
120/5 - ohne 120/5 65,1 50 1000 2550 03//12
130/5 - ohne 130/5 71,6 50 925 2550 03//12
130/6 - ohne 130/6 84,1 50 1200 2280 08//14
114,3/6 - ohne 114,3/6 76 30 900 2400 03//12
139,7/6 - ohne 139,7/6 67,1 30 925 2550 03//12
139,7/6 - ohne 139,7/6 67,1 32,5 1050 2550 03//12
139,7/6 - ohne 139,7/6 106,1 22,5 1050 2550 04//12
139,7/6 - ohne 139,7/6 106,1 20 1050 2550 03//12
139,7/6 - ohne 139,7/6 106,1 25 1050 2550 03//12
139,7/6 - ohne 139,7/6 106,1 45 1000 2550 03//12
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 08-00264-CP-BWG-17
Hersteller: Delta GmbH
D - 85235 Unterumbach
Typ: Canyon 9020 Seite 3 von 4

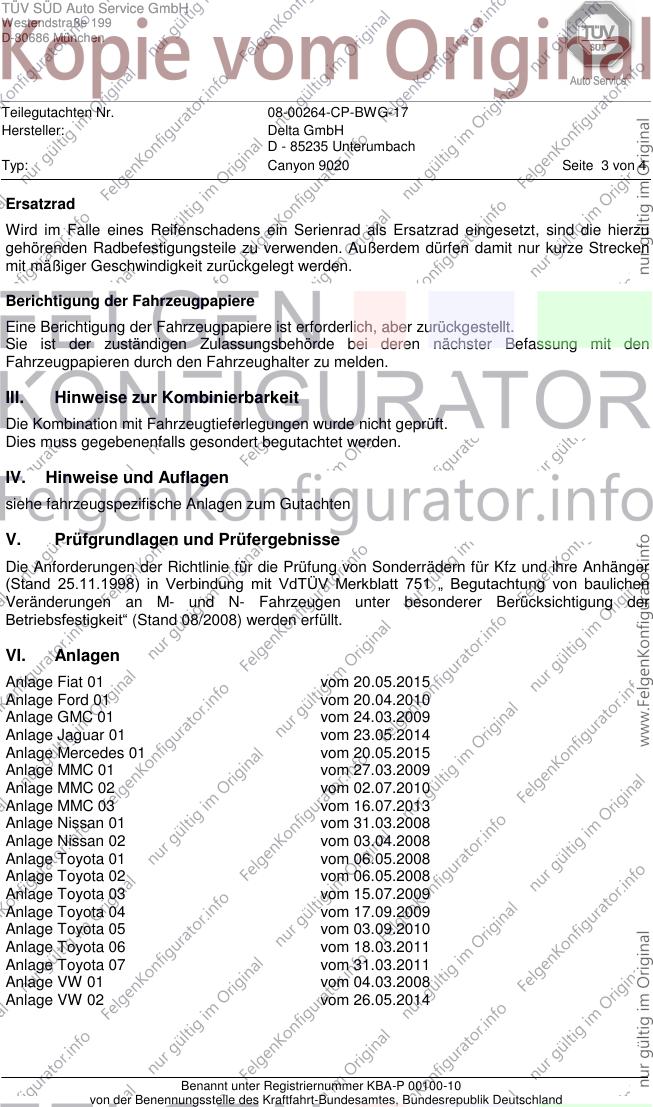

Ersatzrad
Wird im Falle eines Reifenschadens ein Serienrad als Ersatzrad eingesetzt, sind die hierzu
gehörenden Radbefestigungsteile zu verwenden. Außerdem dürfen damit nur kurze Strecken
mit mäßiger Geschwindigkeit zurückgelegt werden.
Berichtigung der Fahrzeugpapiere
Eine Berichtigung der Fahrzeugpapiere ist erforderlich, aber zurückgestellt.
Sie ist der zuständigen Zulassungsbehörde bei deren nächster Befassung mit den
Fahrzeugpapieren durch den Fahrzeughalter zu melden.
III. Hinweise zur Kombinierbarkeit
Die Kombination mit Fahrzeugtieferlegungen wurde nicht geprüft.
Dies muss gegebenenfalls gesondert begutachtet werden.
IV. Hinweise und Auflagen
siehe fahrzeugspezifische Anlagen zum Gutachten
V. Prüfgrundlagen und Prüfergebnisse
Die Anforderungen der Richtlinie für die Prüfung von Sonderrädern für Kfz und ihre Anhänger
(Stand 25.11.1998) in Verbindung mit VdTÜV Merkblatt 751 „ Begutachtung von baulichen
Veränderungen an M- und N- Fahrzeugen unter besonderer Berücksichtigung der
Betriebsfestigkeit“ (Stand 08/2008) werden erfüllt.
VI. Anlagen
Anlage Fiat 01 vom 20.05.2015
Anlage Ford 01 vom 20.04.2010
Anlage GMC 01 vom 24.03.2009
Anlage Jaguar 01 vom 23.05.2014
Anlage Mercedes 01 vom 20.05.2015
Anlage MMC 01 vom 27.03.2009
Anlage MMC 02 vom 02.07.2010
Anlage MMC 03 vom 16.07.2013
Anlage Nissan 01 vom 31.03.2008
Anlage Nissan 02 vom 03.04.2008
Anlage Toyota 01 vom 06.05.2008
Anlage Toyota 02 vom 06.05.2008
Anlage Toyota 03 vom 15.07.2009
Anlage Toyota 04 vom 17.09.2009
Anlage Toyota 05 vom 03.09.2010
Anlage Toyota 06 vom 18.03.2011
Anlage Toyota 07 vom 31.03.2011
Anlage VW 01 vom 04.03.2008
Anlage VW 02 vom 26.05.2014
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 08-00264-CP-BWG-17
Hersteller: Delta GmbH
D - 85235 Unterumbach
Typ: Canyon 9020 Seite 4 von 4

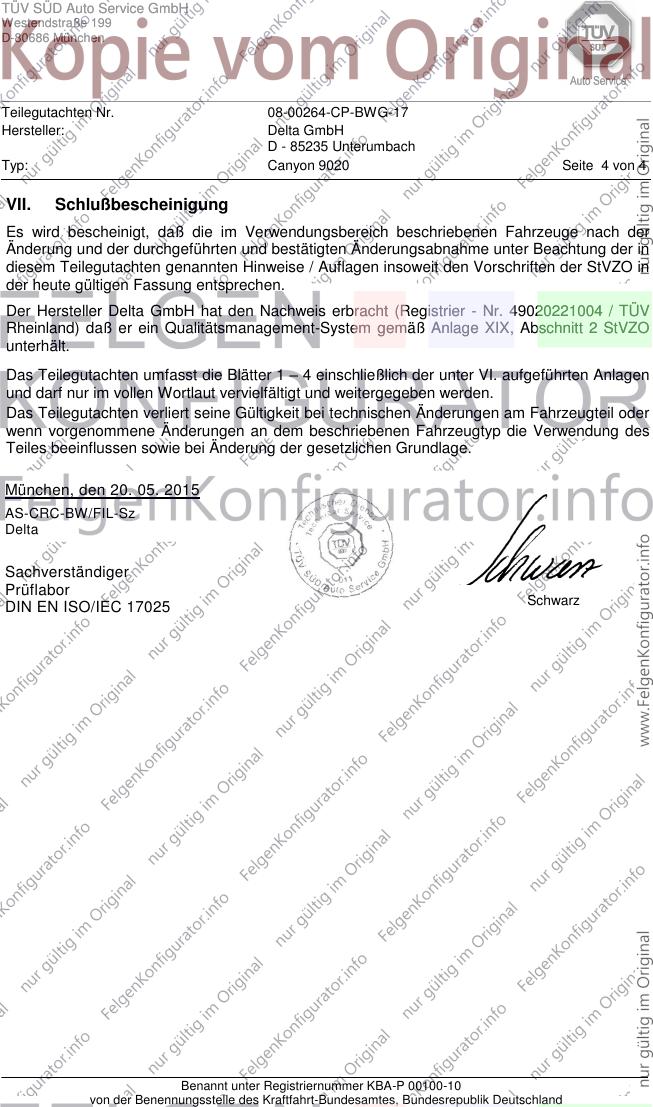

VII. Schlußbescheinigung
Es wird bescheinigt, daß die im Verwendungsbereich beschriebenen Fahrzeuge nach der
Änderung und der durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in
diesem Teilegutachten genannten Hinweise / Auflagen insoweit den Vorschriften der StVZO in
der heute gültigen Fassung entsprechen.
Der Hersteller Delta GmbH hat den Nachweis erbracht (Registrier - Nr. 49020221004 / TÜV
Rheinland) daß er ein Qualitätsmanagement-System gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 – 4 einschließlich der unter VI. aufgeführten Anlagen
und darf nur im vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil oder
wenn vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des
Teiles beeinflussen sowie bei Änderung der gesetzlichen Grundlage.
München, den 20. 05. 2015
AS-CRC-BW/FIL-Sz
Delta
Sachverständiger
Prüflabor
Schwarz
DIN EN ISO/IEC 17025
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München

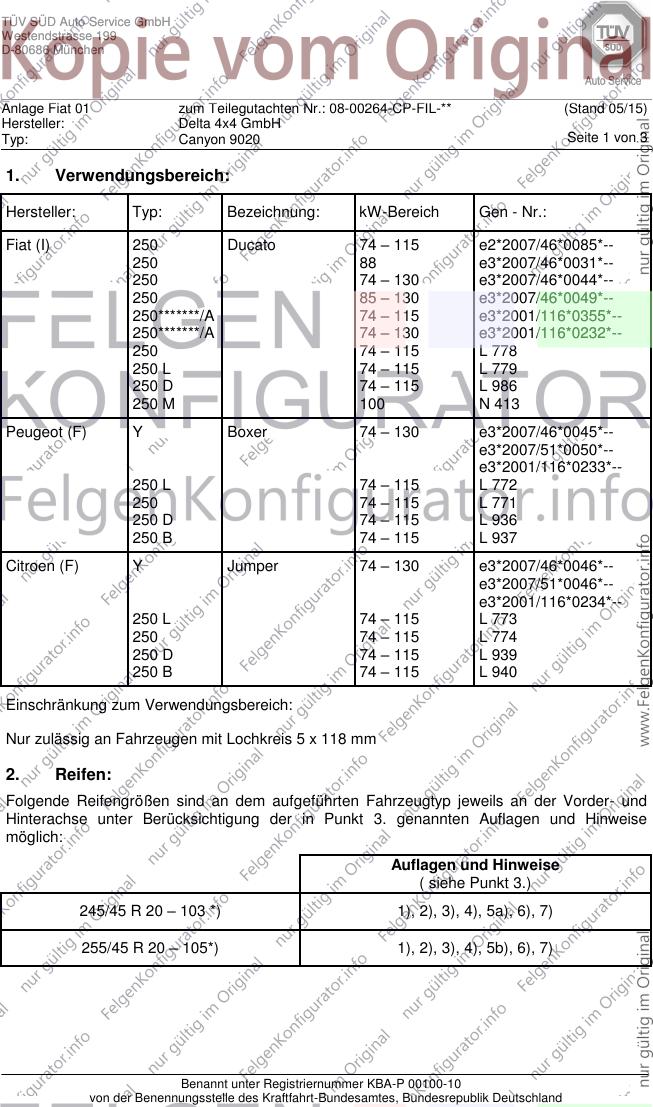

Anlage Fiat 01 zum Teilegutachten Nr.: 08-00264-CP-FIL-** (Stand 05/15)
Hersteller: Delta 4x4 GmbH
Typ: Canyon 9020 Seite 1 von 3
1. Verwendungsbereich:
Hersteller: Typ: Bezeichnung: kW-Bereich Gen - Nr.:
Fiat (I) 250 Ducato 74 – 115 e2*2007/46*0085*--
250 88 e3*2007/46*0031*--
250 74 – 130 e3*2007/46*0044*--
250 85 – 130 e3*2007/46*0049*--
250*******/A 74 – 115 e3*2001/116*0355*--
250*******/A 74 – 130 e3*2001/116*0232*--
250 74 – 115 L 778
250 L 74 – 115 L 779
250 D 74 – 115 L 986
250 M 100 N 413
Peugeot (F) Y Boxer 74 – 130 e3*2007/46*0045*--
e3*2007/51*0050*--
e3*2001/116*0233*--
250 L 74 – 115 L 772
250 74 – 115 L 771
250 D 74 – 115 L 936
250 B 74 – 115 L 937
Citroen (F) Y Jumper 74 – 130 e3*2007/46*0046*--
e3*2007/51*0046*--
e3*2001/116*0234*--
250 L 74 – 115 L 773
250 74 – 115 L 774
250 D 74 – 115 L 939
250 B 74 – 115 L 940
Einschränkung zum Verwendungsbereich:
Nur zulässig an Fahrzeugen mit Lochkreis 5 x 118 mm
2. Reifen:
Folgende Reifengrößen sind an dem aufgeführten Fahrzeugtyp jeweils an der Vorder- und
Hinterachse unter Berücksichtigung der in Punkt 3. genannten Auflagen und Hinweise
möglich:
Auflagen und Hinweise
( siehe Punkt 3.)
245/45 R 20 – 103 *) 1), 2), 3), 4), 5a), 6), 7)
255/45 R 20 – 105*) 1), 2), 3), 4), 5b), 6), 7)
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Anlage Fiat 01 zum Teilegutachten Nr.: 08-00264-CP-FIL-** (Stand 05/15)
Hersteller: Delta 4x4 GmbH
Typ: Canyon 9020 Seite 2 von 3

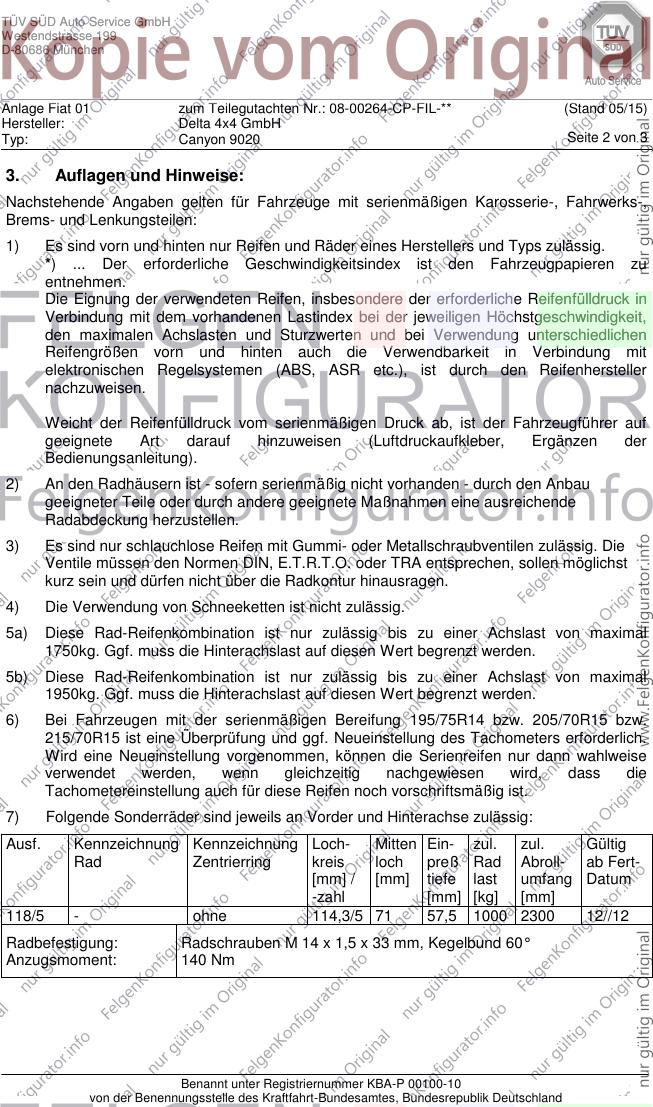

3. Auflagen und Hinweise:
Nachstehende Angaben gelten für Fahrzeuge mit serienmäßigen Karosserie-, Fahrwerks-,
Brems- und Lenkungsteilen:
1) Es sind vorn und hinten nur Reifen und Räder eines Herstellers und Typs zulässig.
*) ... Der erforderliche Geschwindigkeitsindex ist den Fahrzeugpapieren zu
entnehmen.
Die Eignung der verwendeten Reifen, insbesondere der erforderliche Reifenfülldruck in
Verbindung mit dem vorhandenen Lastindex bei der jeweiligen Höchstgeschwindigkeit,
den maximalen Achslasten und Sturzwerten und bei Verwendung unterschiedlichen
Reifengrößen vorn und hinten auch die Verwendbarkeit in Verbindung mit
elektronischen Regelsystemen (ABS, ASR etc.), ist durch den Reifenhersteller
nachzuweisen.
Weicht der Reifenfülldruck vom serienmäßigen Druck ab, ist der Fahrzeugführer auf
geeignete Art darauf hinzuweisen (Luftdruckaufkleber, Ergänzen der
Bedienungsanleitung).
2) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau
geeigneter Teile oder durch andere geeignete Maßnahmen eine ausreichende
Radabdeckung herzustellen.
3) Es sind nur schlauchlose Reifen mit Gummi- oder Metallschraubventilen zulässig. Die
Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
kurz sein und dürfen nicht über die Radkontur hinausragen.
4) Die Verwendung von Schneeketten ist nicht zulässig.
5a) Diese Rad-Reifenkombination ist nur zulässig bis zu einer Achslast von maximal
1750kg. Ggf. muss die Hinterachslast auf diesen Wert begrenzt werden.
5b) Diese Rad-Reifenkombination ist nur zulässig bis zu einer Achslast von maximal
1950kg. Ggf. muss die Hinterachslast auf diesen Wert begrenzt werden.
6) Bei Fahrzeugen mit der serienmäßigen Bereifung 195/75R14 bzw. 205/70R15 bzw.
215/70R15 ist eine Überprüfung und ggf. Neueinstellung des Tachometers erforderlich.
Wird eine Neueinstellung vorgenommen, können die Serienreifen nur dann wahlweise
verwendet werden, wenn gleichzeitig nachgewiesen wird, dass die
Tachometereinstellung auch für diese Reifen noch vorschriftsmäßig ist.
7) Folgende Sonderräder sind jeweils an Vorder und Hinterachse zulässig:
Ausf. Kennzeichnung Kennzeichnung Loch- Mitten Ein- zul. zul. Gültig
Rad Zentrierring kreis loch preß Rad Abroll- ab Fert-
[mm] / [mm] tiefe last umfang Datum
-zahl [mm] [kg] [mm]
118/5 - ohne 114,3/5 71 57,5 1000 2300 12//12
Radbefestigung: Radschrauben M 14 x 1,5 x 33 mm, Kegelbund 60°
Anzugsmoment: 140 Nm
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Anlage Fiat 01 zum Teilegutachten Nr.: 08-00264-CP-FIL-** (Stand 05/15)
Hersteller: Delta 4x4 GmbH
Typ: Canyon 9020 Seite 3 von 3
4. Abnahme des Anbaus:
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen
oder Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Die Anlage Fiat 01 hat nur Gültigkeit in Verbindung mit dem Gutachten
08-00264-CP-FIL-**
München, den 20. 05. 2015
AS-CRC-BW/FIL-Sz
Delta
Sachverständiger
Prüflabor
Schwarz
DIN EN ISO/IEC 17025
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
