GUTACHTEN zur ABE Nr. 50517 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16 H2 Typ HA656
Hersteller Automotive Wheels Ltd.

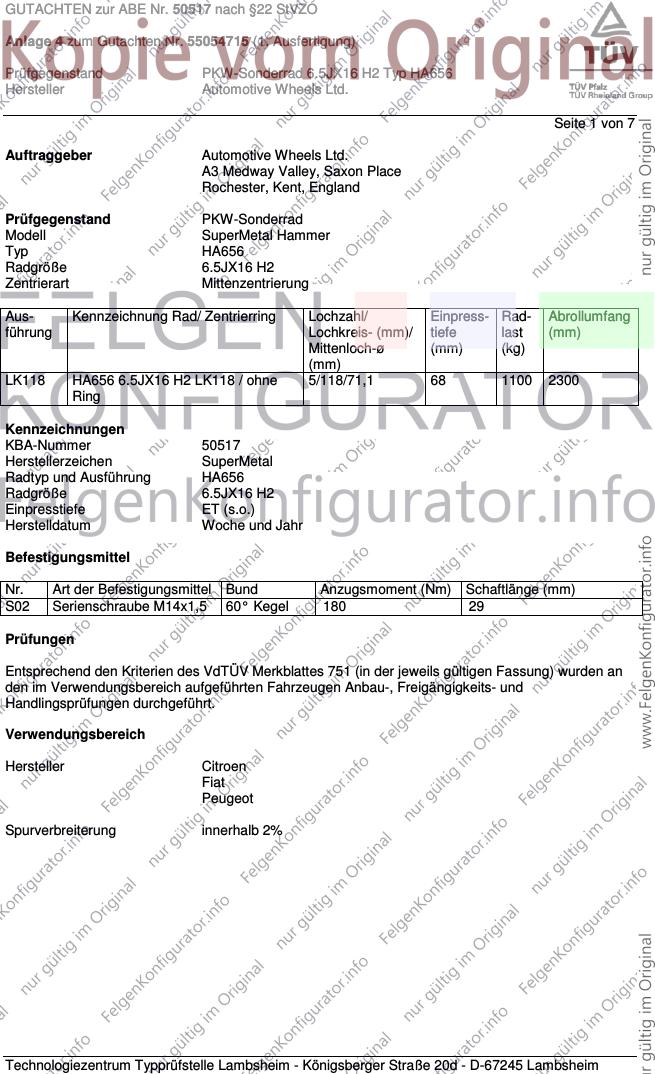

Seite 1 von 7
Auftraggeber Automotive Wheels Ltd.
A3 Medway Valley, Saxon Place
Rochester, Kent, England
Prüfgegenstand PKW-Sonderrad
Modell SuperMetal Hammer
Typ HA656
Radgröße 6.5JX16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
LK118 HA656 6.5JX16 H2 LK118 / ohne 5/118/71,1 68 1100 2300
Ring
Kennzeichnungen
KBA-Nummer 50517
Herstellerzeichen SuperMetal
Radtyp und Ausführung HA656
Radgröße 6.5JX16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Woche und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 60° Kegel 180 29
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Fiat
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50517 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16 H2 Typ HA656
Hersteller Automotive Wheels Ltd.

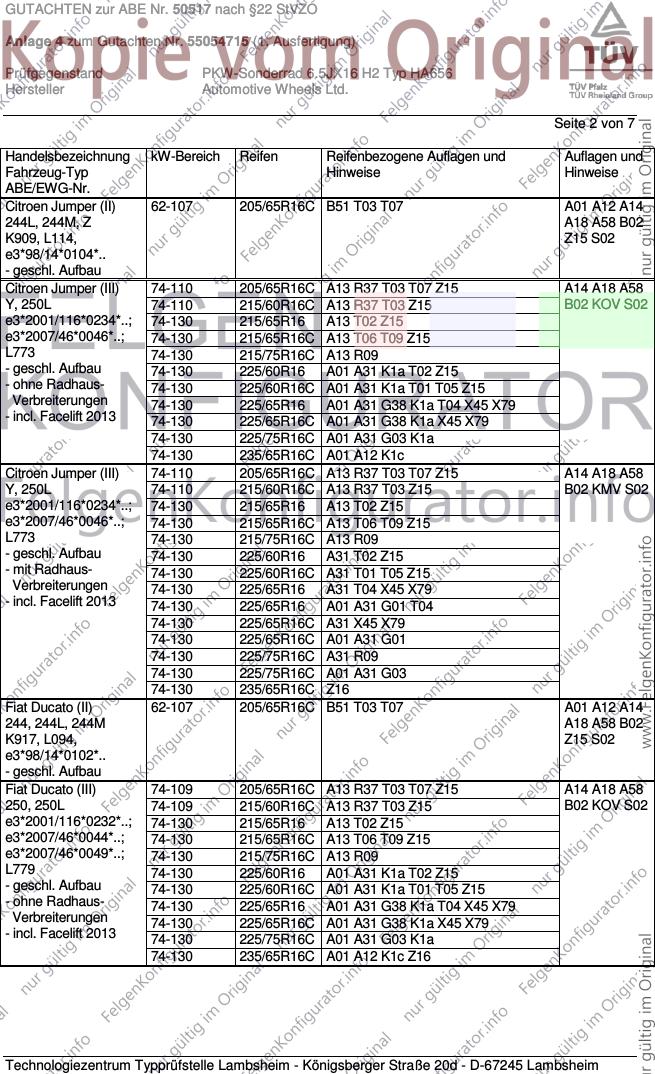

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Jumper (II) 62-107 205/65R16C B51 T03 T07 A01 A12 A14
244L, 244M, Z A18 A58 B02
K909, L114, Z15 S02
e3*98/14*0104*..
- geschl. Aufbau
Citroen Jumper (III) 74-110 205/65R16C A13 R37 T03 T07 Z15 A14 A18 A58
Y, 250L 74-110 215/60R16C A13 R37 T03 Z15 B02 KOV S02
e3*2001/116*0234*..; 74-130 215/65R16 A13 T02 Z15
e3*2007/46*0046*..; 74-130 215/65R16C A13 T06 T09 Z15
L773 74-130 215/75R16C A13 R09
- geschl. Aufbau 74-130 225/60R16 A01 A31 K1a T02 Z15
- ohne Radhaus- 74-130 225/60R16C A01 A31 K1a T01 T05 Z15
Verbreiterungen 74-130 225/65R16 A01 A31 G38 K1a T04 X45 X79
- incl. Facelift 2013 74-130 225/65R16C A01 A31 G38 K1a X45 X79
74-130 225/75R16C A01 A31 G03 K1a
74-130 235/65R16C A01 A12 K1c
Citroen Jumper (III) 74-110 205/65R16C A13 R37 T03 T07 Z15 A14 A18 A58
Y, 250L 74-110 215/60R16C A13 R37 T03 Z15 B02 KMV S02
e3*2001/116*0234*..; 74-130 215/65R16 A13 T02 Z15
e3*2007/46*0046*..; 74-130 215/65R16C A13 T06 T09 Z15
L773 74-130 215/75R16C A13 R09
- geschl. Aufbau 74-130 225/60R16 A31 T02 Z15
- mit Radhaus- 74-130 225/60R16C A31 T01 T05 Z15
Verbreiterungen 74-130 225/65R16 A31 T04 X45 X79
- incl. Facelift 2013 74-130 225/65R16 A01 A31 G01 T04
74-130 225/65R16C A31 X45 X79
74-130 225/65R16C A01 A31 G01
74-130 225/75R16C A31 R09
74-130 225/75R16C A01 A31 G03
74-130 235/65R16C Z16
Fiat Ducato (II) 62-107 205/65R16C B51 T03 T07 A01 A12 A14
244, 244L, 244M A18 A58 B02
K917, L094, Z15 S02
e3*98/14*0102*..
- geschl. Aufbau
Fiat Ducato (III) 74-109 205/65R16C A13 R37 T03 T07 Z15 A14 A18 A58
250, 250L 74-109 215/60R16C A13 R37 T03 Z15 B02 KOV S02
e3*2001/116*0232*..; 74-130 215/65R16 A13 T02 Z15
e3*2007/46*0044*..; 74-130 215/65R16C A13 T06 T09 Z15
e3*2007/46*0049*..; 74-130 215/75R16C A13 R09
L779 74-130 225/60R16 A01 A31 K1a T02 Z15
- geschl. Aufbau 74-130 225/60R16C A01 A31 K1a T01 T05 Z15
- ohne Radhaus- 74-130 225/65R16 A01 A31 G38 K1a T04 X45 X79
Verbreiterungen 74-130 225/65R16C A01 A31 G38 K1a X45 X79
- incl. Facelift 2013 74-130 225/75R16C A01 A31 G03 K1a
74-130 235/65R16C A01 A12 K1c Z16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50517 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16 H2 Typ HA656
Hersteller Automotive Wheels Ltd.

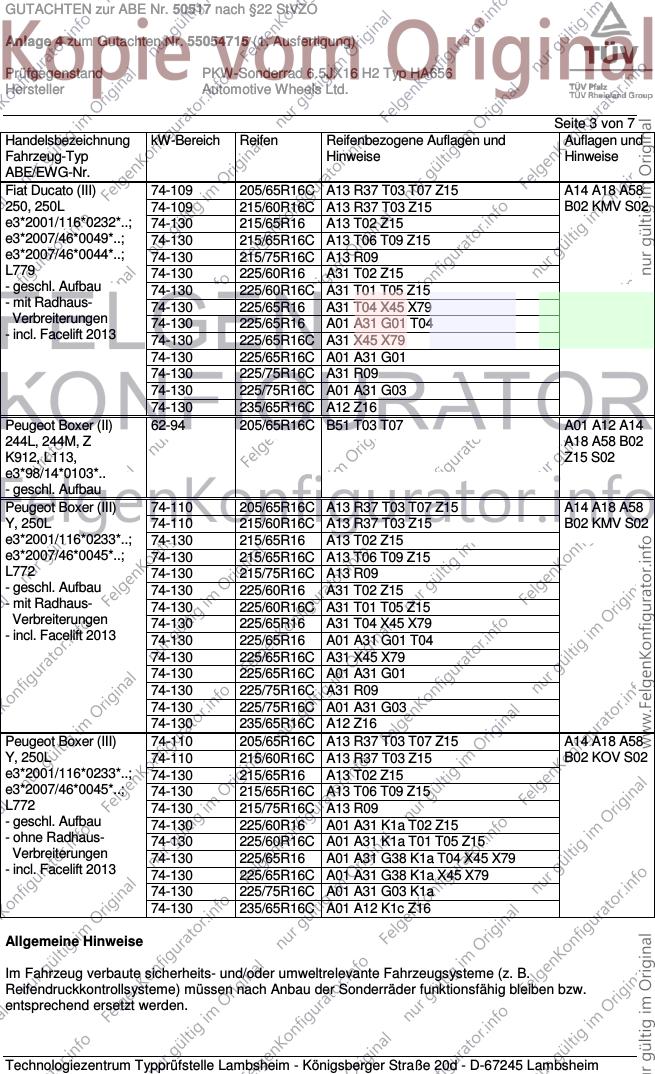

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Ducato (III) 74-109 205/65R16C A13 R37 T03 T07 Z15 A14 A18 A58
250, 250L 74-109 215/60R16C A13 R37 T03 Z15 B02 KMV S02
e3*2001/116*0232*..; 74-130 215/65R16 A13 T02 Z15
e3*2007/46*0049*..; 74-130 215/65R16C A13 T06 T09 Z15
e3*2007/46*0044*..; 74-130 215/75R16C A13 R09
L779 74-130 225/60R16 A31 T02 Z15
- geschl. Aufbau 74-130 225/60R16C A31 T01 T05 Z15
- mit Radhaus- 74-130 225/65R16 A31 T04 X45 X79
Verbreiterungen 74-130 225/65R16 A01 A31 G01 T04
- incl. Facelift 2013 74-130 225/65R16C A31 X45 X79
74-130 225/65R16C A01 A31 G01
74-130 225/75R16C A31 R09
74-130 225/75R16C A01 A31 G03
74-130 235/65R16C A12 Z16
Peugeot Boxer (II) 62-94 205/65R16C B51 T03 T07 A01 A12 A14
244L, 244M, Z A18 A58 B02
K912, L113, Z15 S02
e3*98/14*0103*..
- geschl. Aufbau
Peugeot Boxer (III) 74-110 205/65R16C A13 R37 T03 T07 Z15 A14 A18 A58
Y, 250L 74-110 215/60R16C A13 R37 T03 Z15 B02 KMV S02
e3*2001/116*0233*..; 74-130 215/65R16 A13 T02 Z15
e3*2007/46*0045*..; 74-130 215/65R16C A13 T06 T09 Z15
L772 74-130 215/75R16C A13 R09
- geschl. Aufbau 74-130 225/60R16 A31 T02 Z15
- mit Radhaus- 74-130 225/60R16C A31 T01 T05 Z15
Verbreiterungen 74-130 225/65R16 A31 T04 X45 X79
- incl. Facelift 2013 74-130 225/65R16 A01 A31 G01 T04
74-130 225/65R16C A31 X45 X79
74-130 225/65R16C A01 A31 G01
74-130 225/75R16C A31 R09
74-130 225/75R16C A01 A31 G03
74-130 235/65R16C A12 Z16
Peugeot Boxer (III) 74-110 205/65R16C A13 R37 T03 T07 Z15 A14 A18 A58
Y, 250L 74-110 215/60R16C A13 R37 T03 Z15 B02 KOV S02
e3*2001/116*0233*..; 74-130 215/65R16 A13 T02 Z15
e3*2007/46*0045*..; 74-130 215/65R16C A13 T06 T09 Z15
L772 74-130 215/75R16C A13 R09
- geschl. Aufbau 74-130 225/60R16 A01 A31 K1a T02 Z15
- ohne Radhaus- 74-130 225/60R16C A01 A31 K1a T01 T05 Z15
Verbreiterungen 74-130 225/65R16 A01 A31 G38 K1a T04 X45 X79
- incl. Facelift 2013 74-130 225/65R16C A01 A31 G38 K1a X45 X79
74-130 225/75R16C A01 A31 G03 K1a
74-130 235/65R16C A01 A12 K1c Z16
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50517 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16 H2 Typ HA656
Hersteller Automotive Wheels Ltd.

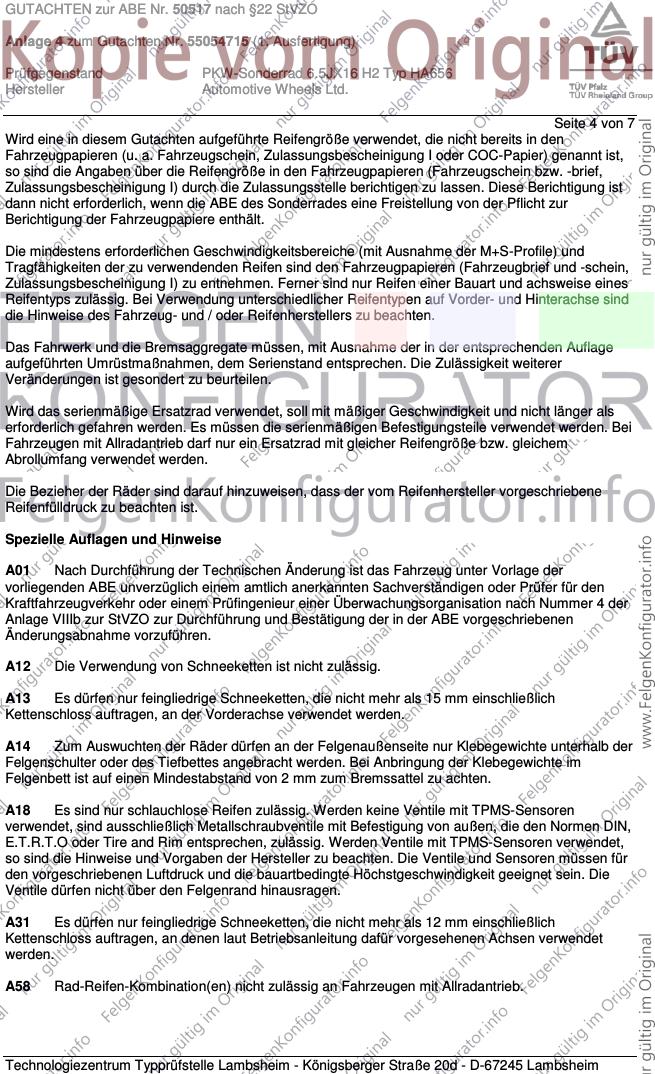

Seite 4 von 7
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50517 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16 H2 Typ HA656
Hersteller Automotive Wheels Ltd.

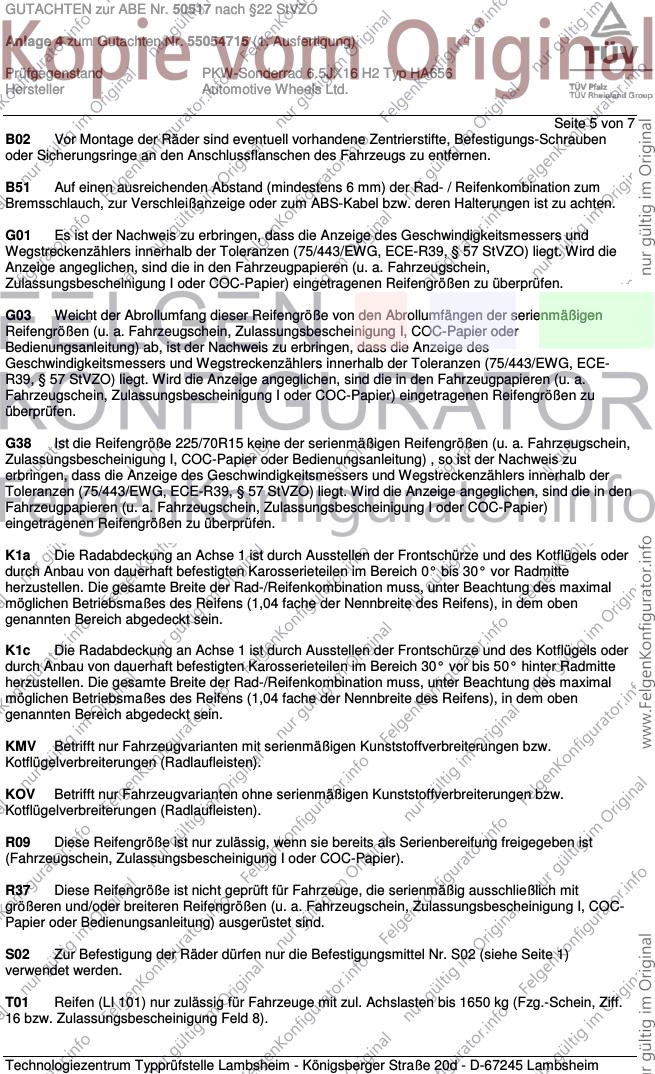

Seite 5 von 7
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G38 Ist die Reifengröße 225/70R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50517 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16 H2 Typ HA656
Hersteller Automotive Wheels Ltd.

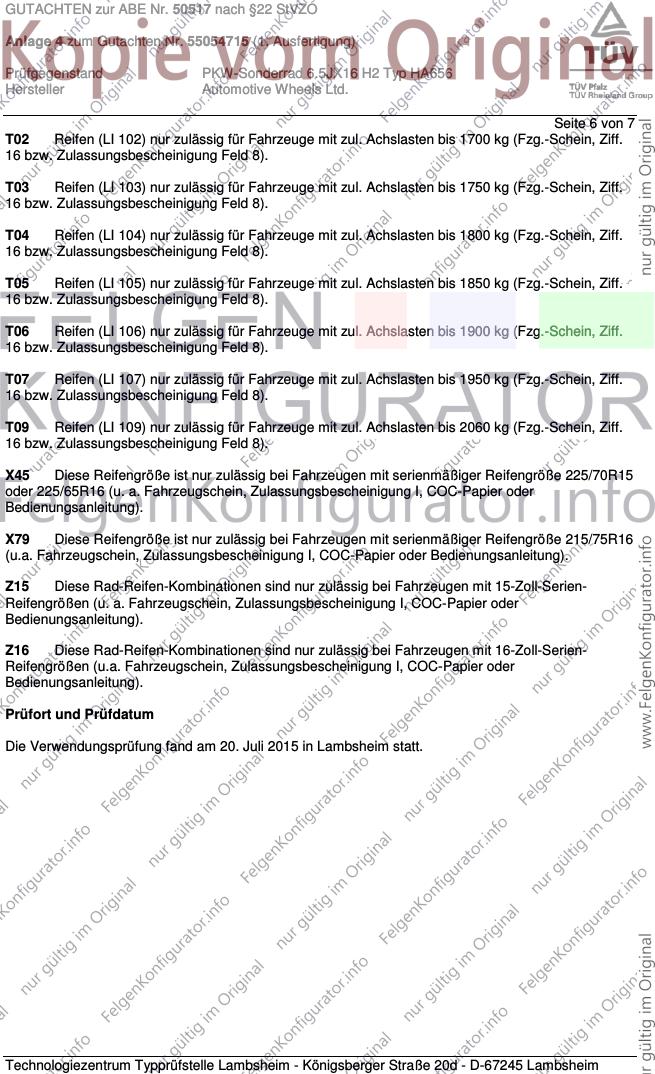

Seite 6 von 7
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T07 Reifen (LI 107) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1950 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T09 Reifen (LI 109) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2060 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X79 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/75R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. Juli 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50517 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054715 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16 H2 Typ HA656
Hersteller Automotive Wheels Ltd.

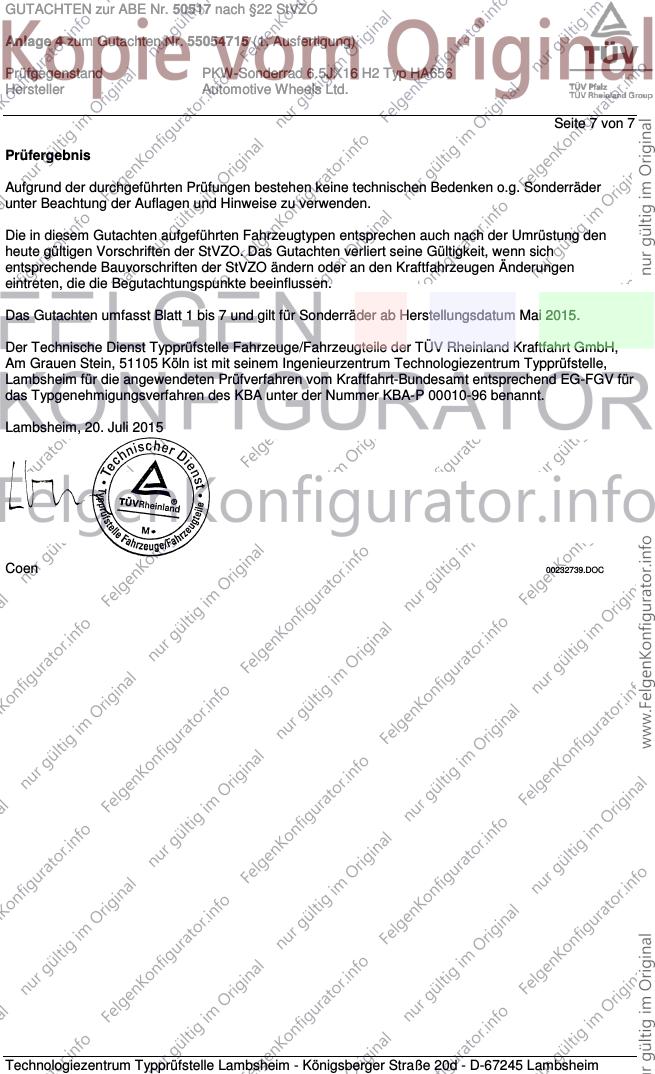

Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Mai 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Juli 2015
Coen 00232739.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
