GUTACHTEN zur ABE Nr. 53775 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55805622 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ A228A
Hersteller Arcasting S.r.l.

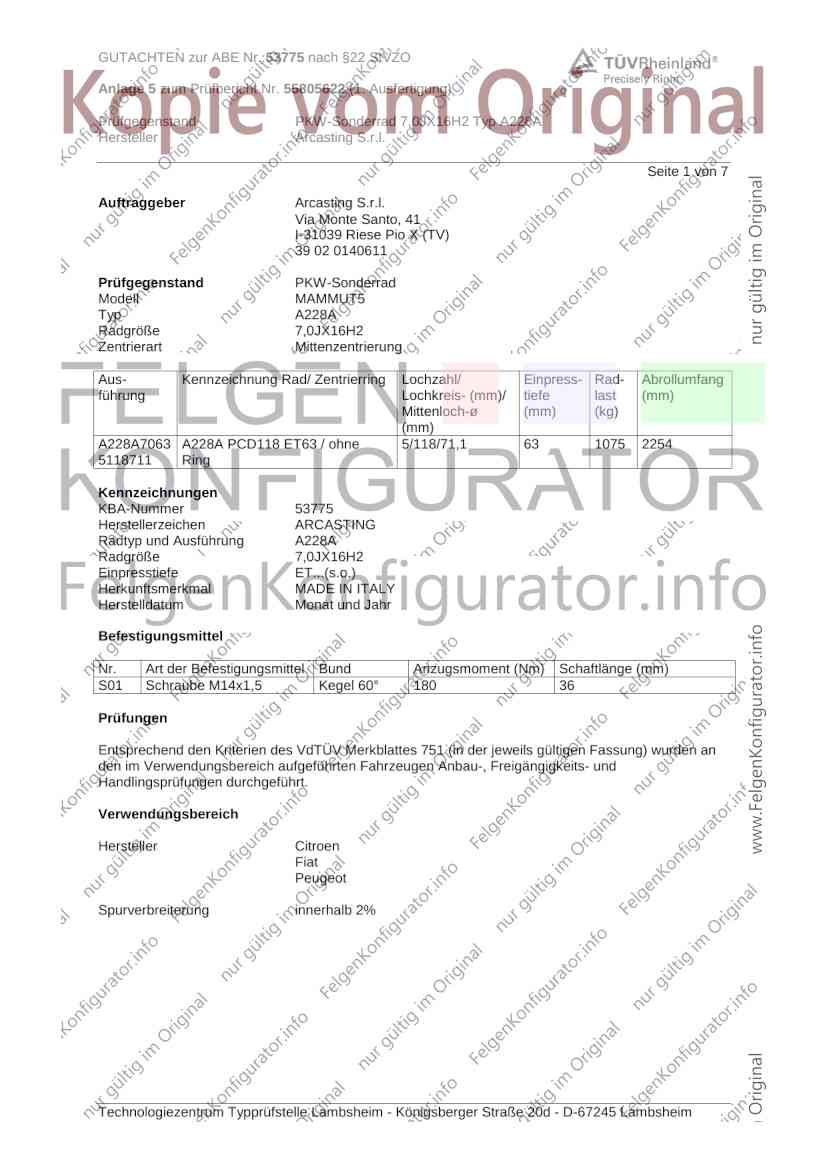

Seite 1 von 7
Auftraggeber Arcasting S.r.l.
Via Monte Santo, 41
I-31039 Riese Pio X (TV)
39 02 0140611
Prüfgegenstand PKW-Sonderrad
Modell MAMMUT5
Typ A228A
Radgröße 7,0JX16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A228A7063 A228A PCD118 ET63 / ohne 5/118/71,1 63 1075 2254
5118711 Ring
Kennzeichnungen
KBA-Nummer 53775
Herstellerzeichen ARCASTING
Radtyp und Ausführung A228A
Radgröße 7,0JX16H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 180 36
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Fiat
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53775 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55805622 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ A228A
Hersteller Arcasting S.r.l.

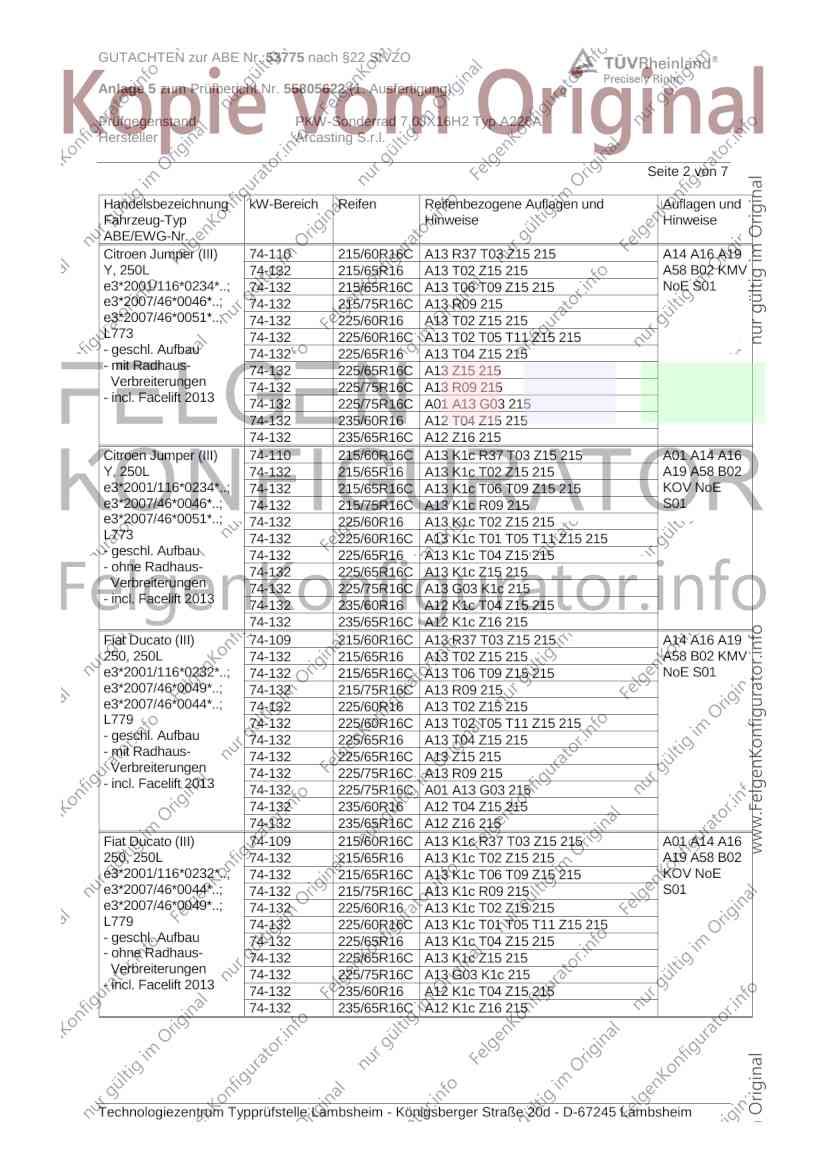

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Jumper (III) 74-110 215/60R16C A13 R37 T03 Z15 215 A14 A16 A19
Y, 250L 74-132 215/65R16 A13 T02 Z15 215 A58 B02 KMV
e3*2001/116*0234*..; 74-132 215/65R16C A13 T06 T09 Z15 215 NoE S01
e3*2007/46*0046*..; 74-132 215/75R16C A13 R09 215
e3*2007/46*0051*..; 74-132 225/60R16 A13 T02 Z15 215
L773 74-132 225/60R16C A13 T02 T05 T11 Z15 215
- geschl. Aufbau 74-132 225/65R16 A13 T04 Z15 215
- mit Radhaus- 74-132 225/65R16C A13 Z15 215
Verbreiterungen 74-132 225/75R16C A13 R09 215
- incl. Facelift 2013 74-132 225/75R16C A01 A13 G03 215
74-132 235/60R16 A12 T04 Z15 215
74-132 235/65R16C A12 Z16 215
Citroen Jumper (III) 74-110 215/60R16C A13 K1c R37 T03 Z15 215 A01 A14 A16
Y, 250L 74-132 215/65R16 A13 K1c T02 Z15 215 A19 A58 B02
e3*2001/116*0234*..; 74-132 215/65R16C A13 K1c T06 T09 Z15 215 KOV NoE
e3*2007/46*0046*..; 74-132 215/75R16C A13 K1c R09 215 S01
e3*2007/46*0051*..; 74-132 225/60R16 A13 K1c T02 Z15 215
L773 74-132 225/60R16C A13 K1c T01 T05 T11 Z15 215
- geschl. Aufbau 74-132 225/65R16 A13 K1c T04 Z15 215
- ohne Radhaus- 74-132 225/65R16C A13 K1c Z15 215
Verbreiterungen 74-132 225/75R16C A13 G03 K1c 215
- incl. Facelift 2013 74-132 235/60R16 A12 K1c T04 Z15 215
74-132 235/65R16C A12 K1c Z16 215
Fiat Ducato (III) 74-109 215/60R16C A13 R37 T03 Z15 215 A14 A16 A19
250, 250L 74-132 215/65R16 A13 T02 Z15 215 A58 B02 KMV
e3*2001/116*0232*..; 74-132 215/65R16C A13 T06 T09 Z15 215 NoE S01
e3*2007/46*0049*..; 74-132 215/75R16C A13 R09 215
e3*2007/46*0044*..; 74-132 225/60R16 A13 T02 Z15 215
L779 74-132 225/60R16C A13 T02 T05 T11 Z15 215
- geschl. Aufbau 74-132 225/65R16 A13 T04 Z15 215
- mit Radhaus- 74-132 225/65R16C A13 Z15 215
Verbreiterungen 74-132 225/75R16C A13 R09 215
- incl. Facelift 2013 74-132 225/75R16C A01 A13 G03 215
74-132 235/60R16 A12 T04 Z15 215
74-132 235/65R16C A12 Z16 215
Fiat Ducato (III) 74-109 215/60R16C A13 K1c R37 T03 Z15 215 A01 A14 A16
250, 250L 74-132 215/65R16 A13 K1c T02 Z15 215 A19 A58 B02
e3*2001/116*0232*..; 74-132 215/65R16C A13 K1c T06 T09 Z15 215 KOV NoE
e3*2007/46*0044*..; 74-132 215/75R16C A13 K1c R09 215 S01
e3*2007/46*0049*..; 74-132 225/60R16 A13 K1c T02 Z15 215
L779 74-132 225/60R16C A13 K1c T01 T05 T11 Z15 215
- geschl. Aufbau 74-132 225/65R16 A13 K1c T04 Z15 215
- ohne Radhaus- 74-132 225/65R16C A13 K1c Z15 215
Verbreiterungen 74-132 225/75R16C A13 G03 K1c 215
- incl. Facelift 2013 74-132 235/60R16 A12 K1c T04 Z15 215
74-132 235/65R16C A12 K1c Z16 215
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53775 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55805622 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ A228A
Hersteller Arcasting S.r.l.

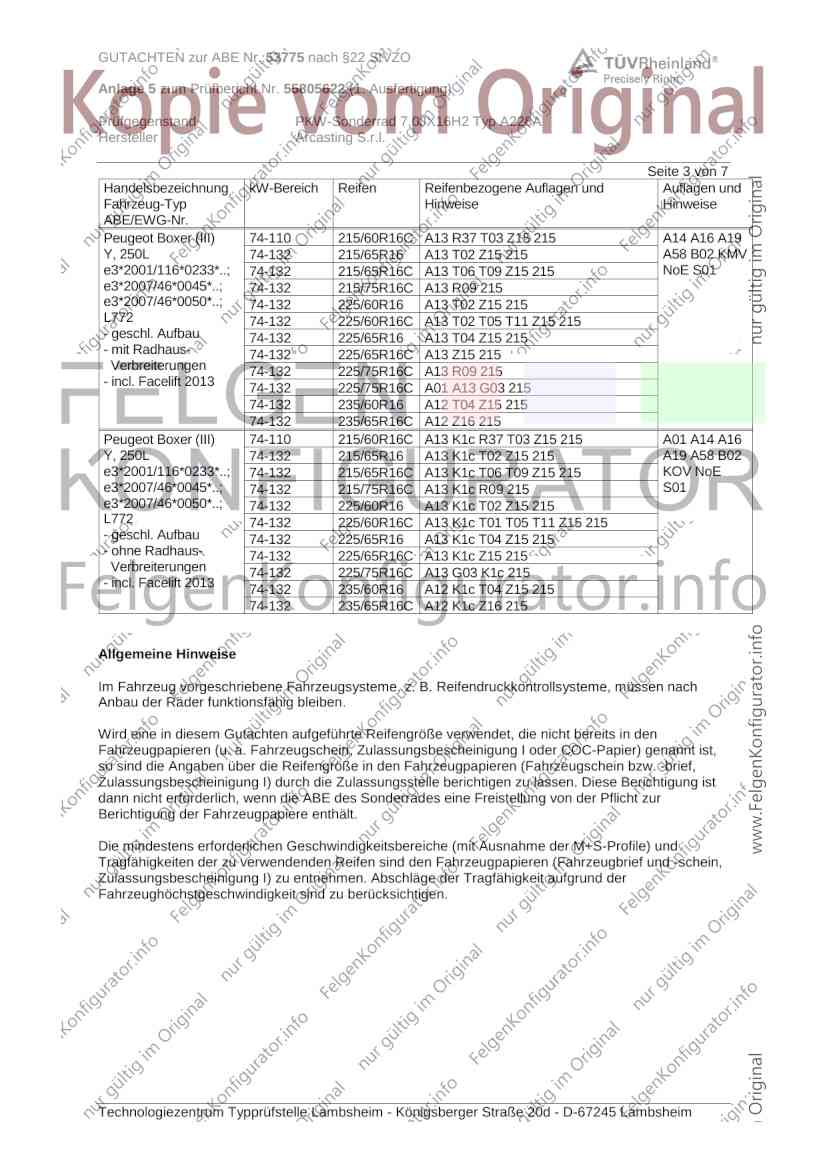

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot Boxer (III) 74-110 215/60R16C A13 R37 T03 Z15 215 A14 A16 A19
Y, 250L 74-132 215/65R16 A13 T02 Z15 215 A58 B02 KMV
e3*2001/116*0233*..; 74-132 215/65R16C A13 T06 T09 Z15 215 NoE S01
e3*2007/46*0045*..; 74-132 215/75R16C A13 R09 215
e3*2007/46*0050*..; 74-132 225/60R16 A13 T02 Z15 215
L772 74-132 225/60R16C A13 T02 T05 T11 Z15 215
- geschl. Aufbau 74-132 225/65R16 A13 T04 Z15 215
- mit Radhaus- 74-132 225/65R16C A13 Z15 215
Verbreiterungen 74-132 225/75R16C A13 R09 215
- incl. Facelift 2013 74-132 225/75R16C A01 A13 G03 215
74-132 235/60R16 A12 T04 Z15 215
74-132 235/65R16C A12 Z16 215
Peugeot Boxer (III) 74-110 215/60R16C A13 K1c R37 T03 Z15 215 A01 A14 A16
Y, 250L 74-132 215/65R16 A13 K1c T02 Z15 215 A19 A58 B02
e3*2001/116*0233*..; 74-132 215/65R16C A13 K1c T06 T09 Z15 215 KOV NoE
e3*2007/46*0045*..; 74-132 215/75R16C A13 K1c R09 215 S01
e3*2007/46*0050*..; 74-132 225/60R16 A13 K1c T02 Z15 215
L772 74-132 225/60R16C A13 K1c T01 T05 T11 Z15 215
- geschl. Aufbau 74-132 225/65R16 A13 K1c T04 Z15 215
- ohne Radhaus- 74-132 225/65R16C A13 K1c Z15 215
Verbreiterungen 74-132 225/75R16C A13 G03 K1c 215
- incl. Facelift 2013 74-132 235/60R16 A12 K1c T04 Z15 215
74-132 235/65R16C A12 K1c Z16 215
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53775 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55805622 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ A228A
Hersteller Arcasting S.r.l.

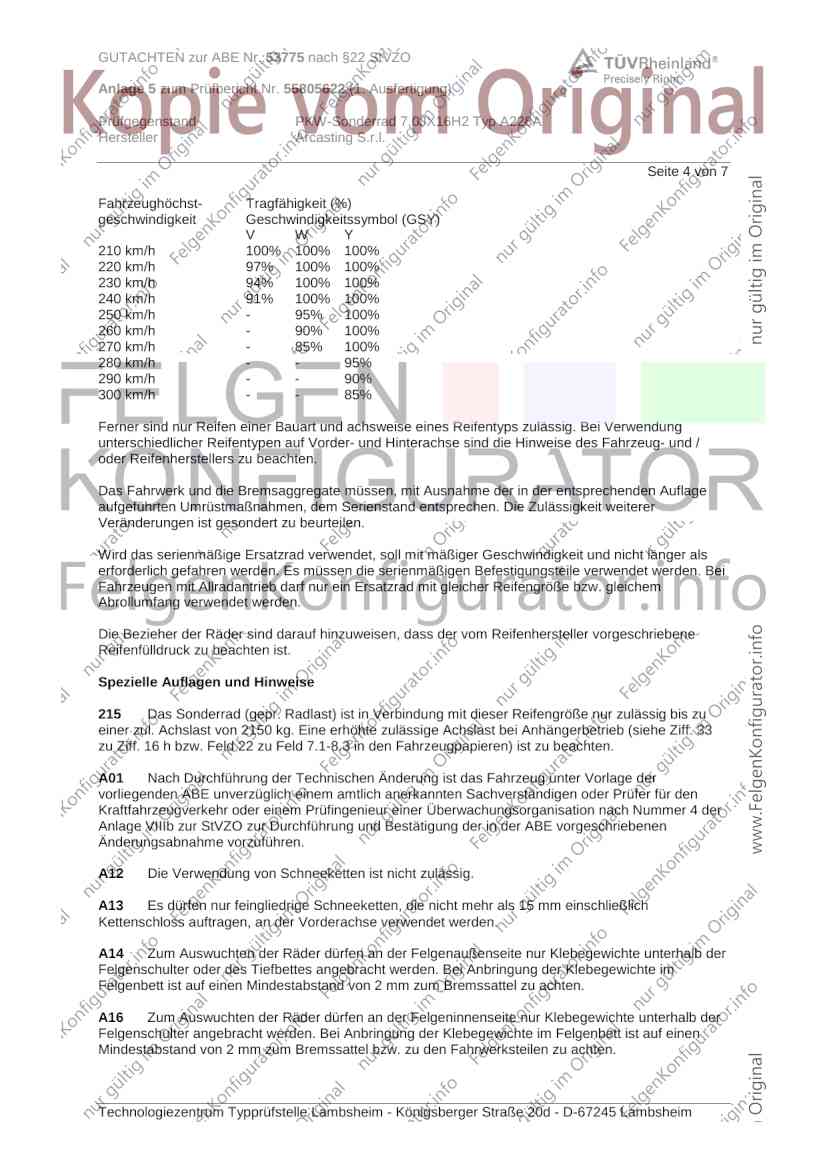

Seite 4 von 7
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
215 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 2150 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53775 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55805622 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ A228A
Hersteller Arcasting S.r.l.

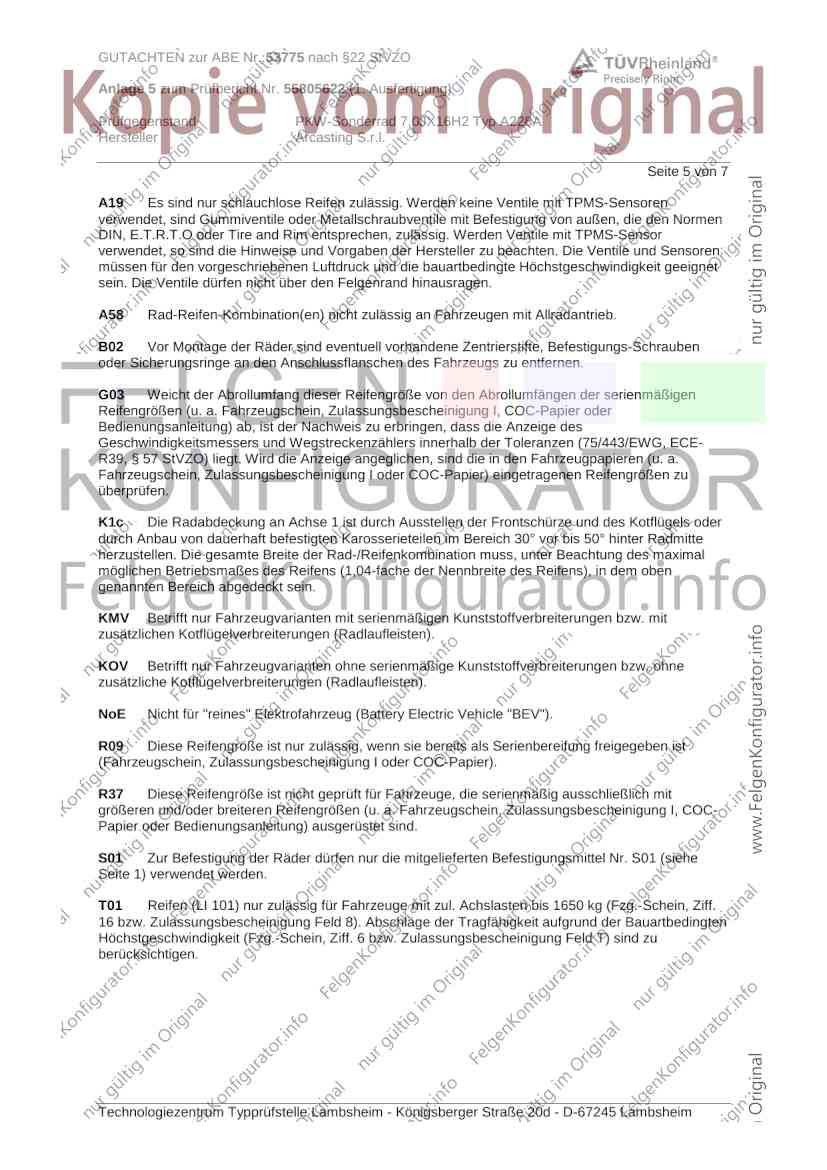

Seite 5 von 7
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53775 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55805622 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ A228A
Hersteller Arcasting S.r.l.

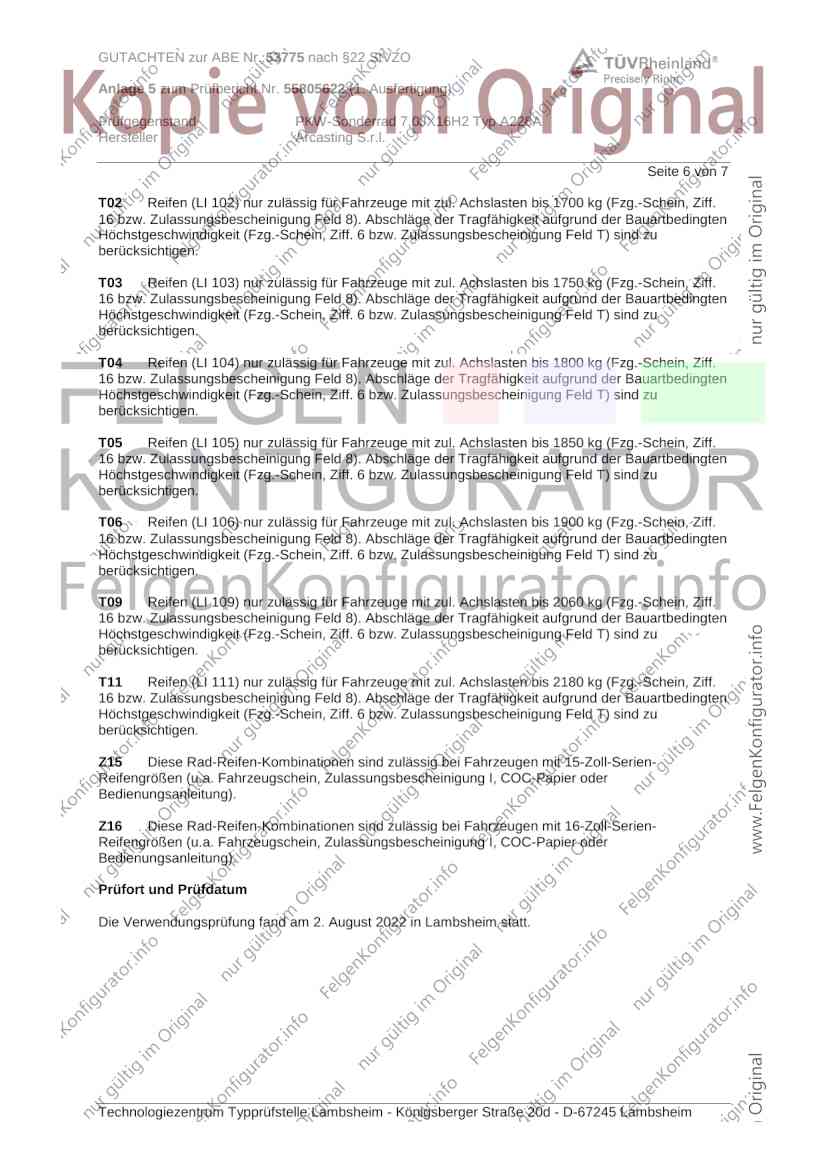

Seite 6 von 7
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T09 Reifen (LI 109) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2060 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T11 Reifen (LI 111) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2180 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. August 2022 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53775 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55805622 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16H2 Typ A228A
Hersteller Arcasting S.r.l.
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Juni 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. August 2022
Pohl 00394782.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
