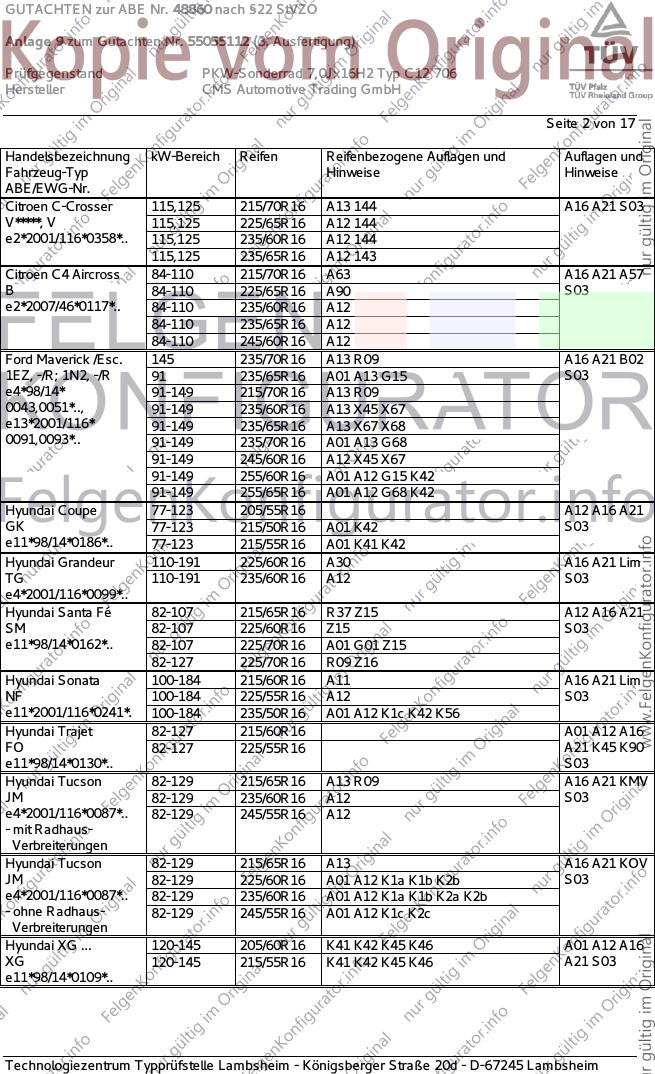

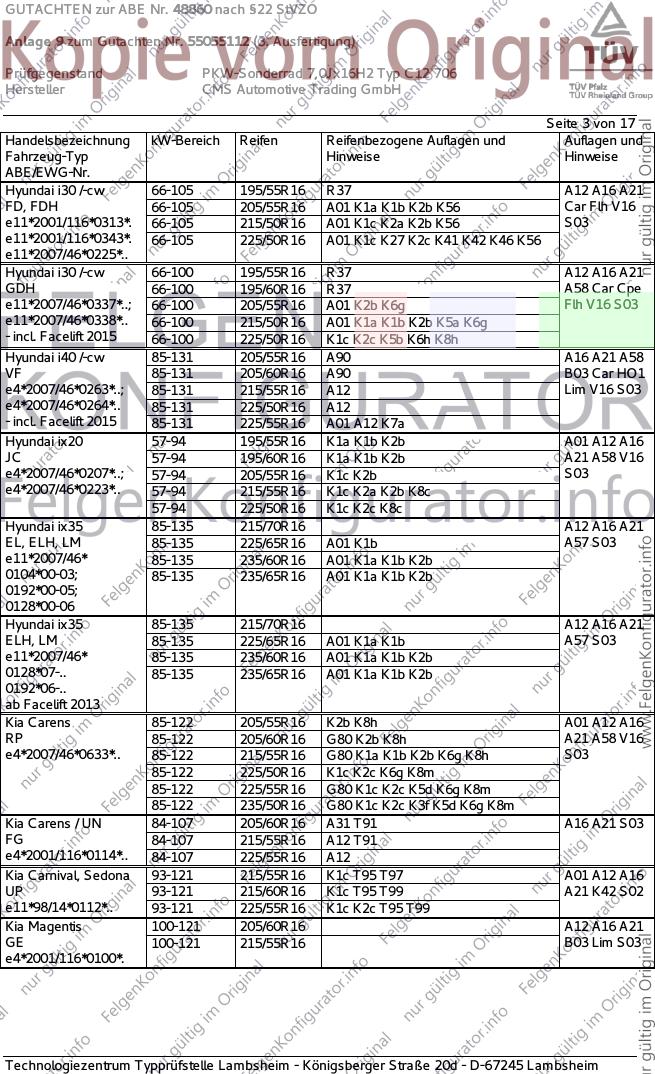

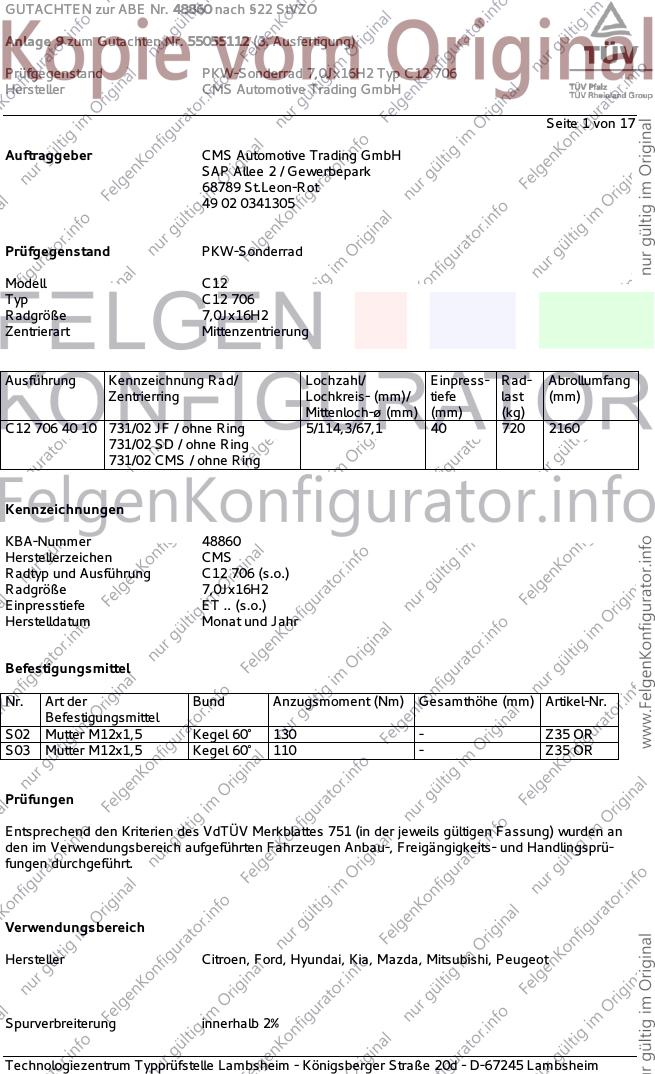

GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 1 von 17
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C12 706 40 10 731/02 JF / ohne Ring 5/114,3/67,1 40 720 2160
731/02 SD / ohne Ring
731/02 CMS / ohne Ring
Kennzeichnungen
KBA-Nummer 48860
Herstellerzeichen CMS
Radtyp und Ausführung C12 706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Gesamthöhe (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 130 - Z35 OR
S03 Mutter M12x1,5 Kegel 60° 110 - Z35 OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Ford, Hyundai, Kia, Mazda, Mitsubishi, Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 215/70R16 A13 144 A16 A21 S03
V*****, V 115,125 225/65R16 A12 144
e2*2001/116*0358*.. 115,125 235/60R16 A12 144
115,125 235/65R16 A12 143
Citroen C4 Aircross 84-110 215/70R16 A63 A16 A21 A57
B 84-110 225/65R16 A90 S03
e2*2007/46*0117*.. 84-110 235/60R16 A12
84-110 235/65R16 A12
84-110 245/60R16 A12
Ford Maverick /Esc. 145 235/70R16 A13 R09 A16 A21 B02
1EZ, -/R; 1N2, -/R 91 235/65R16 A01 A13 G15 S03
e4*98/14* 91-149 215/70R16 A13 R09
0043,0051*.., 91-149 235/60R16 A13 X45 X67
e13*2001/116* 91-149 235/65R16 A13 X67 X68
0091,0093*.. 91-149 235/70R16 A01 A13 G68
91-149 245/60R16 A12 X45 X67
91-149 255/60R16 A01 A12 G15 K42
91-149 255/65R16 A01 A12 G68 K42
Hyundai Coupe 77-123 205/55R16 A12 A16 A21
GK 77-123 215/50R16 A01 K42 S03
e11*98/14*0186*.. 77-123 215/55R16 A01 K41 K42
Hyundai Grandeur 110-191 225/60R16 A30 A16 A21 Lim
TG 110-191 235/60R16 A12 S03
e4*2001/116*0099*..
Hyundai Santa Fé 82-107 215/65R16 R37 Z15 A12 A16 A21
SM 82-107 225/60R16 Z15 S03
e11*98/14*0162*.. 82-107 225/70R16 A01 G01 Z15
82-127 225/70R16 R09 Z16
Hyundai Sonata 100-184 215/60R16 A11 A16 A21 Lim
NF 100-184 225/55R16 A12 S03
e11*2001/116*0241*. 100-184 235/50R16 A01 A12 K1c K42 K56
Hyundai Trajet 82-127 215/60R16 A01 A12 A16
FO 82-127 225/55R16 A21 K45 K90
e11*98/14*0130*.. S03
Hyundai Tucson 82-129 215/65R16 A13 R09 A16 A21 KMV
JM 82-129 235/60R16 A12 S03
e4*2001/116*0087*.. 82-129 245/55R16 A12
- mit Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 215/65R16 A13 A16 A21 KOV
JM 82-129 225/60R16 A01 A12 K1a K1b K2b S03
e4*2001/116*0087*.. 82-129 235/60R16 A01 A12 K1a K1b K2a K2b
- ohne Radhaus- 82-129 245/55R16 A01 A12 K1c K2c
Verbreiterungen
Hyundai XG ... 120-145 205/60R16 K41 K42 K45 K46 A01 A12 A16
XG 120-145 215/55R16 K41 K42 K45 K46 A21 S03
e11*98/14*0109*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i30 /-cw 66-105 195/55R16 R37 A12 A16 A21
FD, FDH 66-105 205/55R16 A01 K1a K1b K2b K56 Car Flh V16
e11*2001/116*0313*. 66-105 215/50R16 A01 K1c K2a K2b K56 S03
e11*2001/116*0343*. 66-105 225/50R16 A01 K1c K27 K2c K41 K42 K46 K56
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 195/55R16 R37 A12 A16 A21
GDH 66-100 195/60R16 R37 A58 Car Cpe
e11*2007/46*0337*..; 66-100 205/55R16 A01 K2b K6g Flh V16 S03
e11*2007/46*0338*.. 66-100 215/50R16 A01 K1a K1b K2b K5a K6g
- incl. Facelift 2015 66-100 225/50R16 K1c K2c K5b K6h K8h
Hyundai i40 /-cw 85-131 205/55R16 A90 A16 A21 A58
VF 85-131 205/60R16 A90 B03 Car HO1
e4*2007/46*0263*..; 85-131 215/55R16 A12 Lim V16 S03
e4*2007/46*0264*.. 85-131 225/50R16 A12
- incl. Facelift 2015 85-131 225/55R16 A01 A12 K7a
Hyundai ix20 57-94 195/55R16 K1a K1b K2b A01 A12 A16
JC 57-94 195/60R16 K1a K1b K2b A21 A58 V16
e4*2007/46*0207*..; 57-94 205/55R16 K1c K2b S03
e4*2007/46*0223*.. 57-94 215/55R16 K1c K2a K2b K8c
57-94 225/50R16 K1c K2c K8c
Hyundai ix35 85-135 215/70R16 A12 A16 A21
EL, ELH, LM 85-135 225/65R16 A01 K1b A57 S03
e11*2007/46* 85-135 235/60R16 A01 K1a K1b K2b
0104*00-03; 85-135 235/65R16 A01 K1a K1b K2b
0192*00-05;
0128*00-06
Hyundai ix35 85-135 215/70R16 A12 A16 A21
ELH, LM 85-135 225/65R16 A01 K1a K1b A57 S03
e11*2007/46* 85-135 235/60R16 A01 K1a K1b K2b
0128*07-.. 85-135 235/65R16 A01 K1a K1b K2b
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/55R16 K2b K8h A01 A12 A16
RP 85-122 205/60R16 G80 K2b K8h A21 A58 V16
e4*2007/46*0633*.. 85-122 215/55R16 G80 K1a K1b K2b K6g K8h S03
85-122 225/50R16 K1c K2c K6g K8m
85-122 225/55R16 G80 K1c K2c K5d K6g K8m
85-122 235/50R16 G80 K1c K2c K3f K5d K6g K8m
Kia Carens / UN 84-107 205/60R16 A31 T91 A16 A21 S03
FG 84-107 215/55R16 A12 T91
e4*2001/116*0114*.. 84-107 225/55R16 A12
Kia Carnival, Sedona 93-121 215/55R16 K1c T95 T97 A01 A12 A16
UP 93-121 215/60R16 K1c T95 T99 A21 K42 S02
e11*98/14*0112*.. 93-121 225/55R16 K1c K2c T95 T99
Kia Magentis 100-121 205/60R16 A12 A16 A21
GE 100-121 215/55R16 B03 Lim S03
e4*2001/116*0100*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Opirus 137-149 225/60R16 A12 A16 A21
LD 137-149 245/50R16 B03 Lim V16
e4*2001/116*0075 137-149 245/55R16 Rld S03
*00-02 137-149 245/55R16 A01 HK1 Z16
Kia Soul 85-103 195/60R16 A12 A16 A21
AM 85-103 205/55R16 A01 K1a K1b K2b K6g A58 V16 S03
e4*2001/116*0139*..; 85-103 205/60R16 A01 G73 K1a K1b K2b K6g
e4*2007/46*0133*.. 85-103 215/55R16 A01 K1c K2b K5b K6h K8e
85-103 215/60R16 A01 G73 K1c K2b K5b K6h K7a K8e
85-103 225/50R16 A01 K1c K2b K5b K6h K7a K8e
Kia Soul 91-113 205/60R16 K1a K2b A01 A12 A16
PS 91-113 205/65R16 G16 K1a K2b A21 A58 KOV
e4*2007/46*0825*.. 91-113 215/55R16 K1c K2b K8e V16 S03
- ohne Radhaus- 91-113 215/60R16 G16 K1c K2b K8e
Verbreiterungen 91-113 225/55R16 K1c K2c K8e
91-113 235/50R16 K1c K2c K8e
Kia Soul 91-113 205/60R16 A12 A16 A21
PS 91-113 205/65R16 A01 G16 A58 KMV V16
e4*2007/46*0825*.. 91-113 205/65R16 Z17 Z18 S03
- mit Radhaus- 91-113 215/55R16 A01 K6w K8e
Verbreiterungen 91-113 215/60R16 A01 G16 K6w K8e
91-113 225/55R16 A01 K2b K6w K8e
91-113 235/50R16 A01 K2b K6w K8e
Kia Soul EV 24,6(81,4) 205/60R16 K1a K2b A01 A12 A16
PSEV 24,6(81,4) 215/55R16 K1c K2b K8e A21 A58 KOV
e9*2007/46*6160*.. S03
(27 kWh-Batterie)
- ohne Radhaus-
Verbreiterungen
Kia Sportage 85-135 215/70R16 A33 A16 A21 A56
SLS, SL 85-135 225/65R16 A12 S03
e11*2007/46* 85-135 235/60R16 A12
0136*00-09; 85-135 235/65R16 A12
0166*00-05
Kia Sportage 100-135 215/70R16 A33 A16 A21 A56
SLS, SL 100-135 225/65R16 A12 S03
e11*2007/46* 100-135 235/60R16 A12
0136*10-.., 0166*06-.. 100-135 235/65R16 A12
ab Facelift 2014
Kia Sportage /KM 82-129 215/65R16 A13 R09 A16 A21 KMV
JE, JES 82-129 235/60R16 A12 S03
e4*2001/116*0089*..,
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage /KM 82-129 215/65R16 A13 A16 A21 KOV
JE, JES 82-129 225/60R16 A12 S03
e4*2001/116*0089*.., 82-129 235/60R16 A01 A12 K1c K2b
e4*2001/116*0120*.. 82-129 245/55R16 A01 A12 K1c K2b
- ohne Radhaus-
Verbreiterungen
Kia Venga 55-94 195/55R16 K1a K1b K2b A01 A12 A16
YN, -/S, -/G 55-94 195/60R16 K1a K1b K2b A21 A58 V16
e4*2007/46* 55-94 205/55R16 K1c K2b S03
0130*,0131*, 55-94 215/55R16 K1c K2a K2b K8c
0261*,0262*..; 55-94 225/50R16 K1c K2c K8c
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 195/55R16 R37 A12 A16 A21
ED 66-106 205/55R16 A01 K1a K1b K2b K56 Car Cpe Flh
e4*2001/116*0121*.; 66-106 215/50R16 A01 K1c K2b K56 V16 S03
e4*2007/46*0132*.. 66-106 225/50R16 A01 K1c K2b K41 K46 K56
- pro_cee'd /-SW
Kia cee'd /-SW 66-150 205/55R16 A01 K1a K1b K2b K6g M+S A12 A16 A21
JD 66-150 215/50R16 A01 K1c K2b K3f K4g K5d K6g M+S A58 Car V16
e4*2007/46*0496*..; 66-150 225/50R16 A01 K1c K2c K3f K4g K5d K6h K8h Y85 S03
e4*2007/46*0497*.. M+S
66-99 195/55R16 R37
66-99 195/60R16 R37
66-99 205/55R16 A01 K1a K1b K2b K6g
66-99 215/50R16 A01 K1c K2b K3f K4g K5d K6g
66-99 225/50R16 A01 K1c K2c K3f K4g K5d K6h K8h
Kia pro_cee'd 66-150 205/55R16 K1a K1b K2b K4h K6g M+S A01 A12 A16
JD 66-150 215/50R16 K1c K2b K3f K4g K5d K6g M+S A21 A58 V16
e4*2007/46*0496*.. 66-150 225/50R16 K1c K2c K3f K4g K5d K6h K8h M+S Y84 S03
66-99 195/55R16 K4h R37
66-99 195/60R16 K4h R37
66-99 205/55R16 K1a K1b K2b K4h K6g
66-99 215/50R16 K1c K2b K3f K4g K5d K6g
66-99 225/50R16 K1c K2c K3f K4g K5d K6h K8h
Mazda 3 62-110 205/55R16 K1c K2b K42 K46 A01 A12 A16
BK 62-110 215/50R16 K1c K2b K42 K46 A21 B02 B03
e1*2001/116*0234*.. 62-110 225/50R16 K2b K42 K44 K46 R03 Flh Lim V16
S03
Mazda 3 74-121 205/60R16 K6e A01 A12 A16
BL 74-121 215/55R16 K6e A21 A58 Flh
e11*2001/116* 74-121 225/55R16 K1c K2b K4h K6r Lim V16 S02
0262*10-.. 74-121 235/50R16 K1c K2c K4g K6g K6r
ab Modell 2013
(FIN: -JMZBM...)
Mazda 3 77-136 205/55R16 K1c K6f K6k A01 A12 A16
BL 77-136 215/50R16 K1c K6f K6k A21 B03 Flh
e11*2001/116* 77-136 215/55R16 K1c K6f K6k Sth V16 S03
0262*00-09 77-136 225/50R16 K1c K2b K6f K6l K8c
(FIN: -JMZBL...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 106 205/50R16 K1a K2b K41 K42 K45 A01 A12 A16
BA A21 S03
G878,
e13*96/27*0023*..
Mazda 323 F 96 205/45R16 K42 K46 K56 A01 A12 A16
BJ, BJD 96 215/45R16 K2c K42 K44 K46 K56 A21 V16 S03
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 5 81-107 205/55R16 K1c K42 T90 T91 A01 A12 A16
CR1 81-107 215/50R16 K1c K42 A21 B02 B03
e13*2001/116*0156*. 81-107 225/50R16 K2b K42 K44 R03 V16 S03
Mazda 5 85 195/55R16 K1a K1b K4h K6f K6g R37 T91 A01 A12 A16
CW, CWE 85 195/60R16 K1a K1b K4h K6f K6g R37 T93 A21 A58 S03
e1*2007/46*0433*.., 85,106,110 205/55R16 K1c K4h K6f K6h K8h T91
e13*2007/46*1731*00 85,106,110 215/55R16 K1c K2b K3i K4h K5d K6f K6h K8m
Mazda 6 119-122 205/55R16 K42 M+S A01 A12 A16
GG/GY; GG1/GY1 88-108 205/55R16 K42 A21 B03 Car
e1*98/14*0188*..; 88-108 215/50R16 K1c K2c K42 Flh Lim V00
e11*2001/116*0203*. 88-108 225/45R16 K1c K2a K2b K42 V16 S03
88-108 225/50R16 K1c K2c K42 K56
Mazda 6 88-136 195/65R16 K1a K42 R37 A01 A12 A16
GH 88-136 205/55R16 K1c K2b K42 T88 T89 A21 A58 Car
e1*2001/116* 88-136 205/60R16 K1c K2b K42 Flh Lim V16
0448*00-13 88-136 215/55R16 K1c K2b K42 S03
88-136 225/50R16 K2c K42 R03
88-136 225/55R16 K2c K42 R03
88-136 235/50R16 K2c K42 K56 R03
Mazda 6 107-141 215/60R16 A90 M+S A16 A21 A57
GJ, GH 107-141 215/65R16 A90 M+S Car Lim S02
e1*2007/46*1001*.. 107-141 225/60R16 A12 M+S
e1*2001/116* 107-141 235/60R16 A01 A12 K5d K6e M+S
0448*14-..
- ab Modell 2013
Mazda 626 66-100 205/45R16 K42 R37 A01 A12 A16
GF ww. GF/GW, -/D 66-100 205/50R16 K1a K2b K42 K44 A21 V16 S03
e1*96/27*0055*.., 66-100 205/55R16 K1a K2b K42 K44 X11
e1*98/14*0055*.., 66-100 215/45R16 K1a K2b K42 K44
e1*98/14*0164*.. 66-100 225/45R16 K1c K2b K42 K44
Mazda CX-3 77-115 215/60R16 A91 A16 A21 A57
DJ1 77-115 225/55R16 A01 A12 K1c Flh S02
e1*2007/46*1335*.. 77-115 225/60R16 A01 A12 K1c
77-115 245/50R16 A01 A12 K1c K2b
77-115 245/55R16 A01 A12 K1c K2b
Mazda MPV 85-113 215/55R16 T91 T93 A12 A16 A21
LV 85-113 225/55R16 T93 S02
e1*95/54*0038*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MPV 100 215/60R16 A01 A12 K42 R09 A16 A21 V16
LW ww. LWD 88-104 215/55R16 A12 R37 T93 T95 S02
e1*98/14*0118*.., 88-104 225/55R16 A01 A12 K2b K42 T93 T94
e1*98/14*0165*.. 88-90 205/55R16 A11 R37 T93
88-90 225/50R16 A01 A12 K2b T93
Mazda MX-5 93, 118 205/50R16 K1c K2b K42 A01 A12 A16
NC1, NC1E 93, 118 225/45R16 K1c K2b K42 A21 B03 V16
e11*2001/116*0202*. S03
e1*2001/116*0371*..
Mazda Premacy 66-96 205/45R16 K1a K2b K42 K44 T83 T87 A01 A12 A16
CP, CPD 66-96 215/40R16 K1a K2c K42 K44 T82 T86 X20 A21 S03
e1*98/14*0116*.., 66-96 215/45R16 K1a K2c K42 K44 T85 T86
e1*98/14*0161*..
Mazda Tribute 91,110 215/70R16 A13 R09 A16 A21 B02
EP, -/R, EP2, -/R 91,110 235/60R16 A01 A12 K2b X67 KOV S03
e4*98/14* 91,110 235/65R16 A01 A12 K2b
0044, 0052*.., 91,110 235/70R16 A01 A12 G68 K2b
e13*2001/116* 91,110 245/60R16 A01 A12 K1c K2c X67
0090, 0092*.. 91,110 255/60R16 A01 A12 K1c K2c K42
- ohne Radhaus- 91,110 255/65R16 A01 A12 G68 K1c K2c K42
Verbreiterungen
Mazda Tribute 145,149 235/70R16 A13 R09 A16 A21 B02
EP, -/R, EP2, -/R 91-149 215/70R16 A13 R09 KMV S03
e4*98/14* 91-149 235/60R16 A13 X67
0044, 0052*.., 91-149 235/65R16 A13
e13*2001/116* 91-149 235/70R16 A01 A13 G68
0090, 0092*.. 91-149 245/60R16 A12 X67
- mit Radhaus- 91-149 255/60R16 A01 A12 K42
Verbreiterungen 91-149 255/65R16 A01 A12 G68 K42
Mazda Xedos 6 103-106 205/50R16 A01 A12 A16
CA 103-106 225/45R16 A21 K1a K2b
G138, 79-83 205/45R16 K42 K46 V16
e13*96/79*0028*.. 79-83 225/40R16 R70 S03
Mazda Xedos 9 105-155 205/55R16 R37 T89 A01 A12 A16
TA 105-155 215/55R16 A21 K1a K2b
G517, K42 S03
e13*95/54*0002*..,
e13*98/14*0002*..
Mitsubishi ASX 85,86,110 215/65R16 K1b K2b A01 A12 A16
GA0 85,86,110 225/60R16 K1c K2b A21 A57 S03
e1*2007/46* 85,86,110 235/60R16 K1c K2c
0368*00-09
Mitsubishi Grandis 100-121 215/60R16 A12 A16 A21
NA0W 100-121 225/55R16 A01 K1b B03 S03
e1*2001/116*0269*..
Mitsubishi Lancer 60-99 195/55R16 A01 K1c K42 K56 A12 A16 A21
CS0 60-99 205/45R16 Car Sth S03
e1*2001/116*0233*
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Lancer 80-110 205/60R16 A33 A16 A21 A58
CY0 80-110 215/55R16 A01 A12 K1c K42 Flh Lim V16
e1*2001/116*0441*.. 80-110 225/55R16 A01 A12 K1c K2b K42 S03
- Limousine
- Sportback
Mitsubishi Outlander I 100-148 215/60R16 A12 A16 A21
CUOW 100-148 225/55R16 B03 S03
e1*2001/116*0227*..
Mitsubishi Outlander II 103-130 215/70R16 A13 144 A16 A21 S03
CW0, CWB 103-130 225/65R16 A12 144
e1*2001/116* 103-130 235/60R16 A12 144
0406*00-14; 103-130 235/65R16 A12 143
0482*00-09
Mitsubishi Outlander III 108, 110 215/70R16 A90 A16 A21 A57
CW0 108, 110 225/65R16 A90 KOV S03
e1*2001/116* 108, 110 235/60R16 A12
0406*15-.. 108, 110 235/65R16 A12
- ab Modelljahr 2013 108, 110 245/60R16 A12
108, 110 255/55R16 A01 A12 K1b
108, 110 255/60R16 A01 A12 K1b
Mitsubishi Outlander III 110 215/70R16 A90 A16 A21 A56
CW0 110 225/65R16 A90 KMV S03
e1*2001/116* 110 235/60R16 A12
0406*19-.. 110 235/65R16 A12
- ab Modelljahr 2013 110 245/60R16 A12
- mit Radhaus- 110 255/55R16 A12
Verbreiterungen 110 255/60R16 A12
Mitsubishi Outlander III 89 215/70R16 A90 A16 A21 A56
Hybrid 89 225/65R16 A90 KOV S03
CW0 89 235/60R16 A12
e1*2001/116* 89 235/65R16 A12
0406*17-.. 89 245/60R16 A12
Mitsubishi Pajero Pinin 84-95 215/65R16 K2b A01 A12 A16
H60W A21 S03
e1*98/14*0123*..
Mitsubishi Space Run- 92-110 205/55R16 K1a K2b K42 K56 A01 A12 A16
ner 92-110 215/55R16 K1c K2c K42 K56 K90 L02 A21 V16 S03
N50 (Version DR .. ) 92-110 225/50R16 K1c K2c K42 K56 K90 L02
e1*97/27*0103*..
Mitsubishi Space Wagon 92-110 205/55R16 T91 T94 A12 A16 A21
N50 (Version DW .. ) 92-110 215/55R16 T91 T93 V16 S03
e1*97/27*0103*.. 92-110 225/50R16 A01 K2b K42 K56 T92 T93
Peugeot 4007 115,125 215/70R16 A13 144 A16 A21 S03
V*****, V 115,125 225/65R16 A12 144
e2*2001/116*0357*.. 115,125 235/60R16 A12 144
115,125 235/65R16 A12 143
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 4008 84-110 215/70R16 A63 A16 A21 A57
B 84-110 225/65R16 A90 S03
e2*2007/46*0115*.. 84-110 235/60R16 A12
84-110 235/65R16 A12
84-110 245/60R16 A12
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 10 von 17
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH

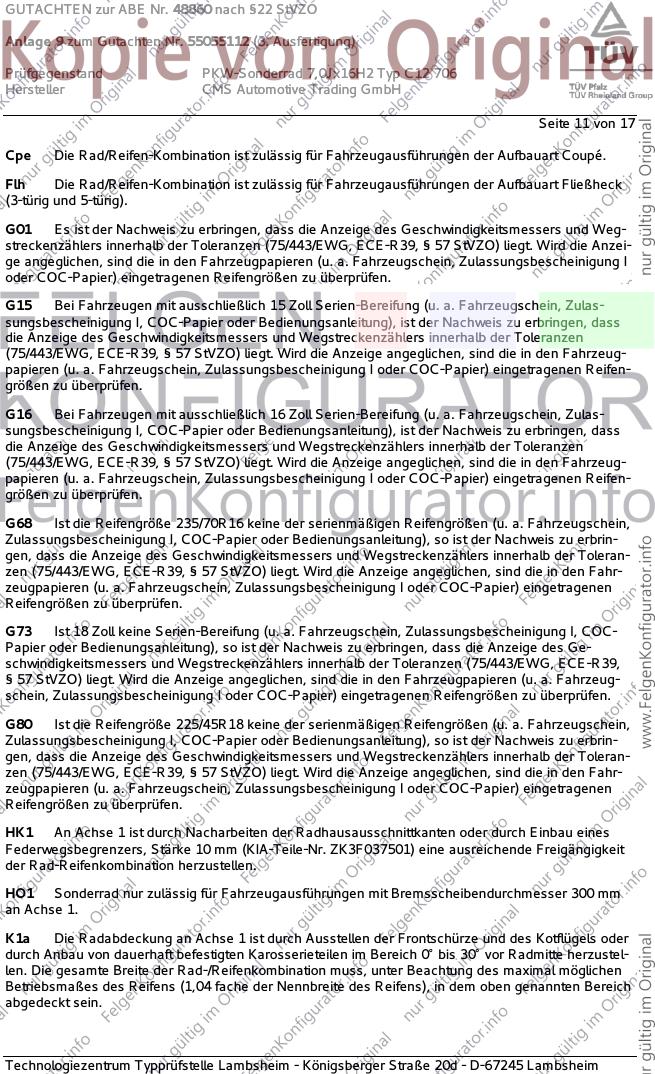

Seite 11 von 17
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39,
§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
HO1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 300 mm
an Achse 1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 12 von 17
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH

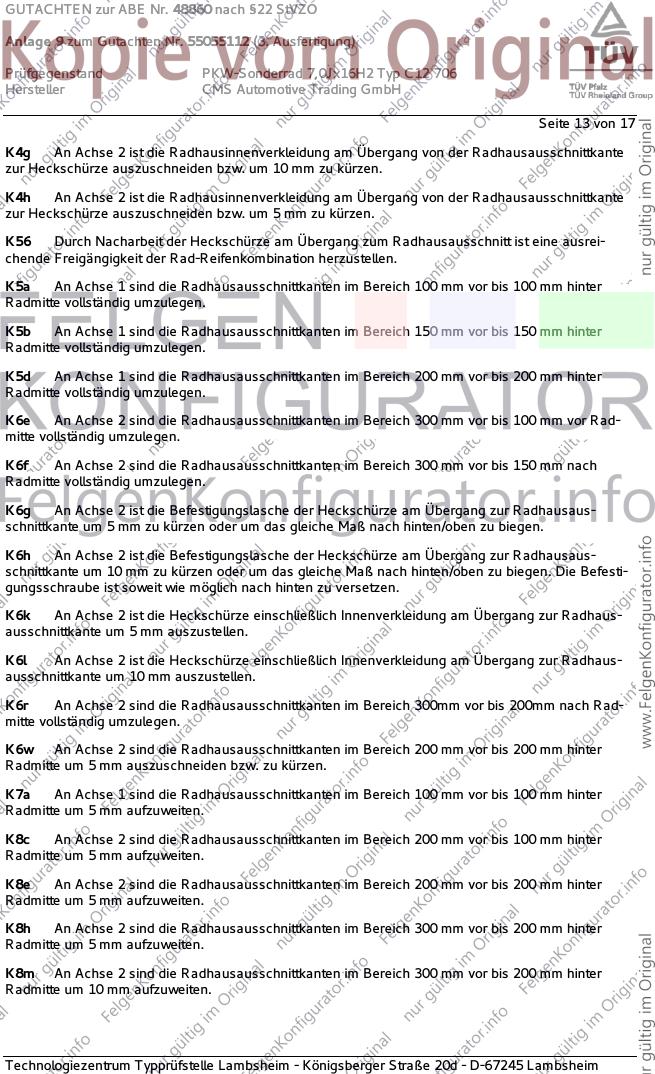

Seite 13 von 17
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH

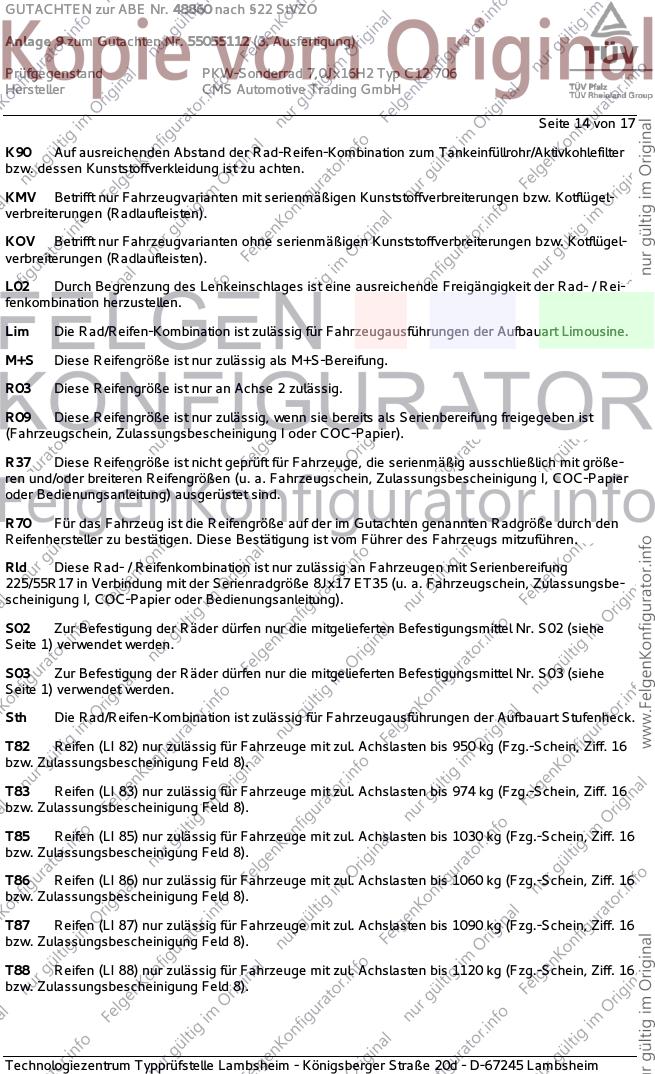

Seite 14 von 17
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 15 von 17
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH

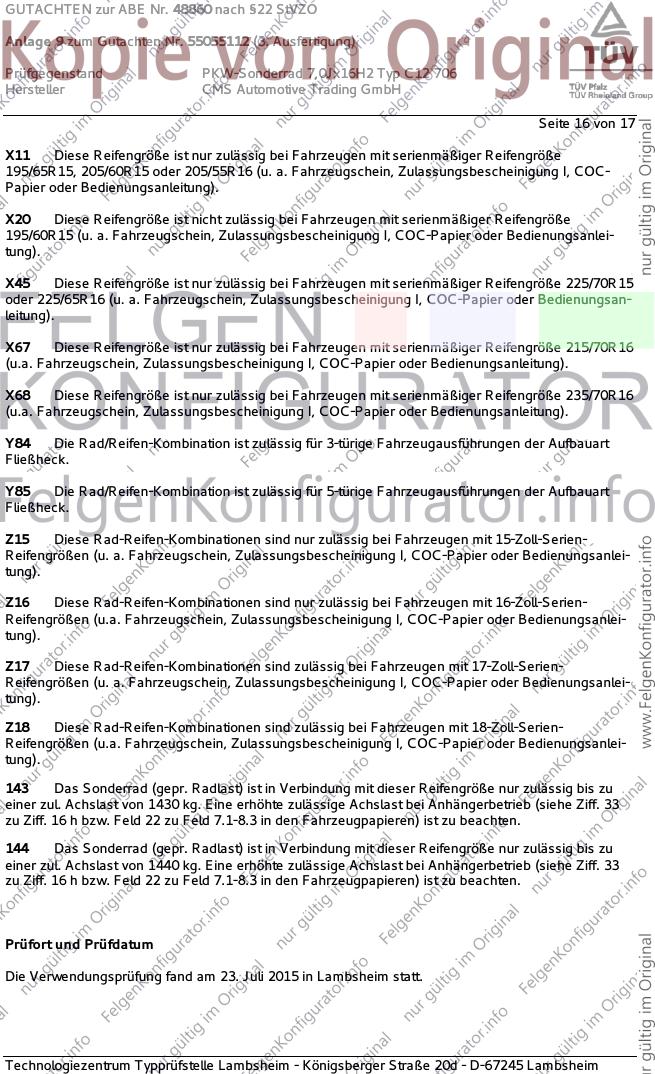

Seite 16 von 17
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X20 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Juli 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH

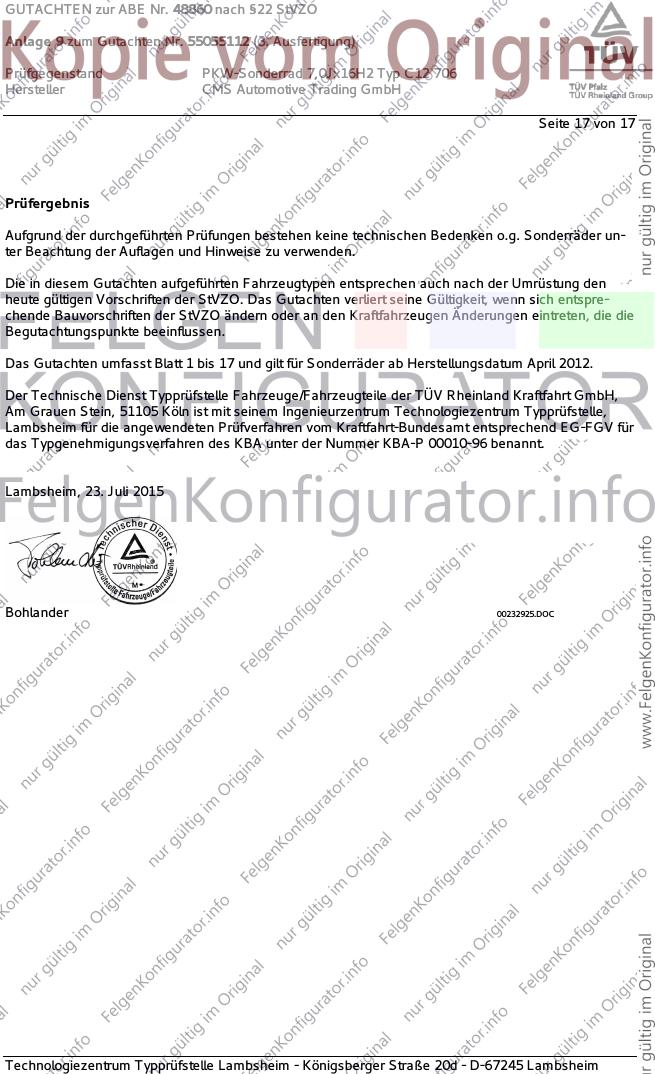

Seite 17 von 17
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Juli 2015
Bohlander 00232925.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
