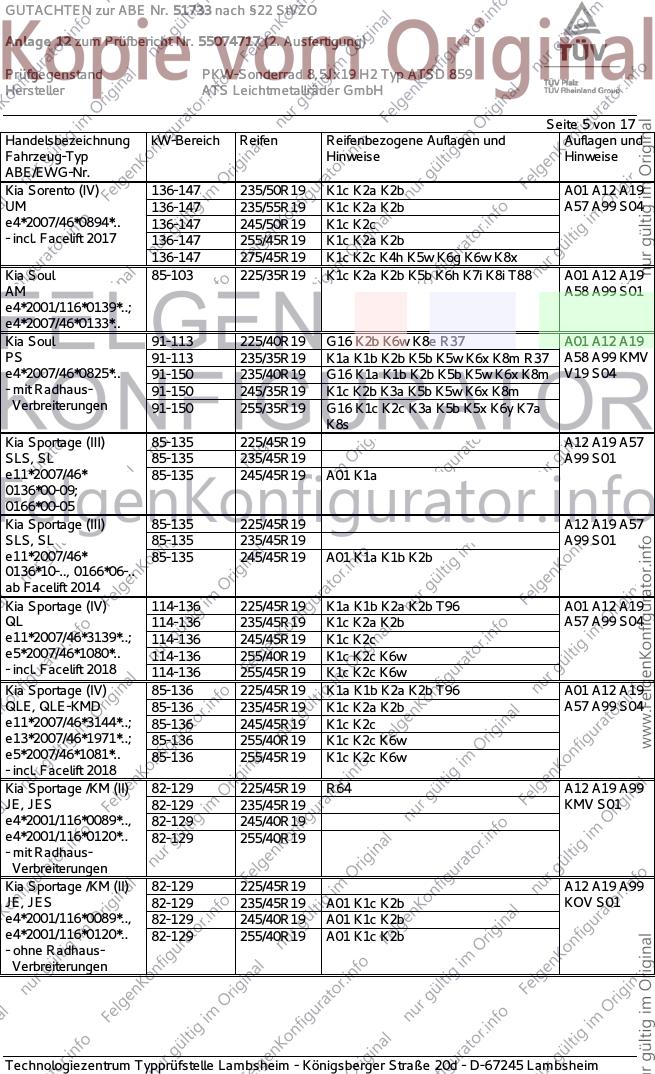

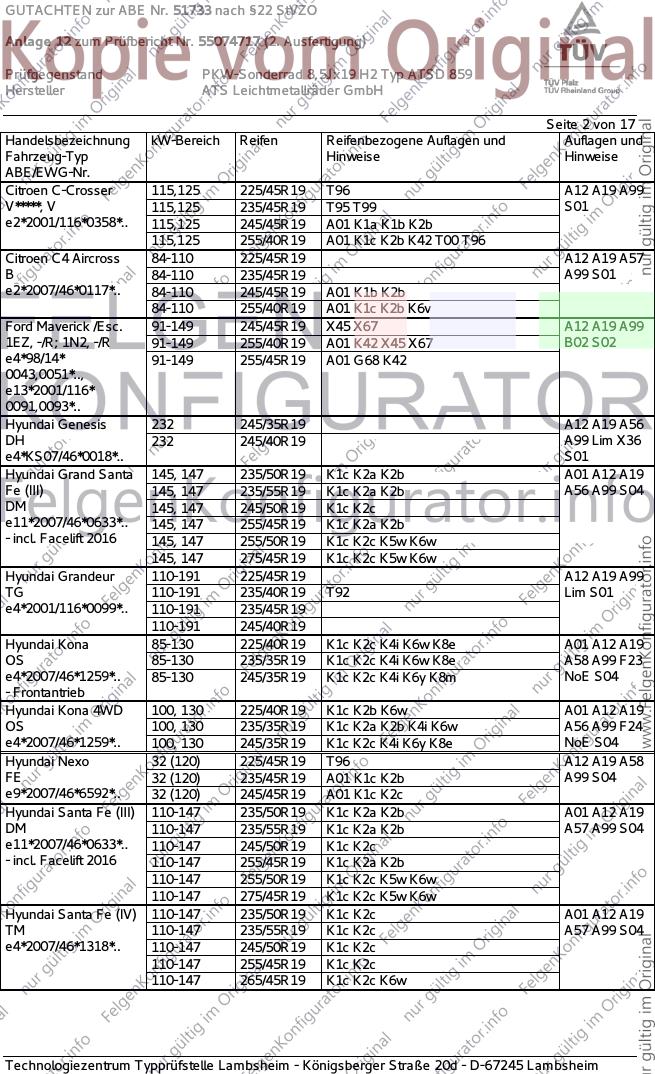

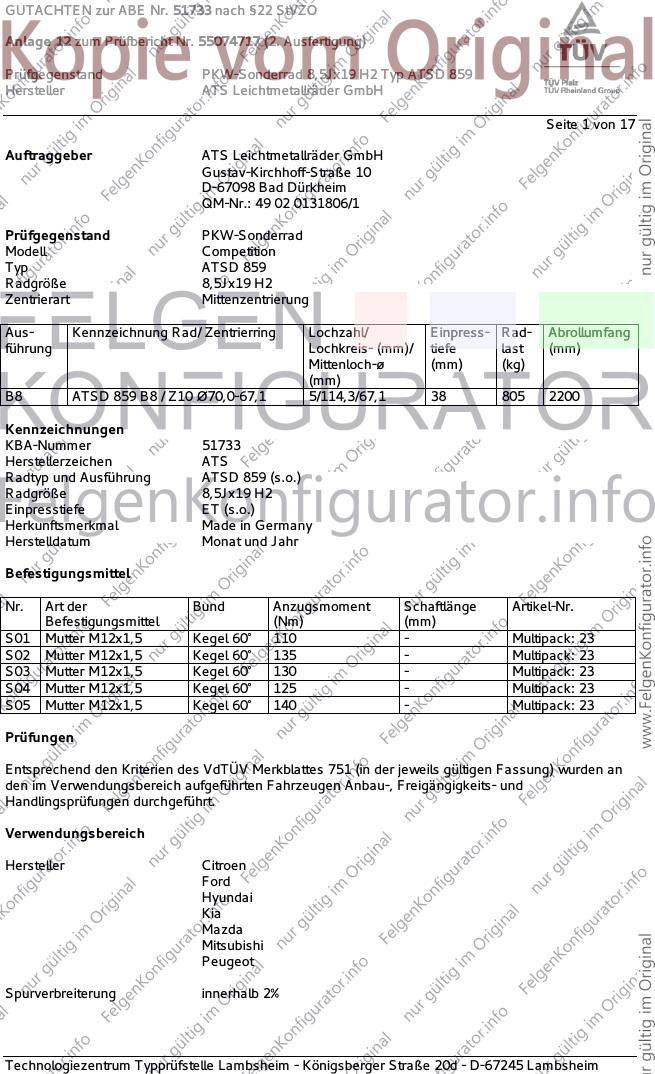

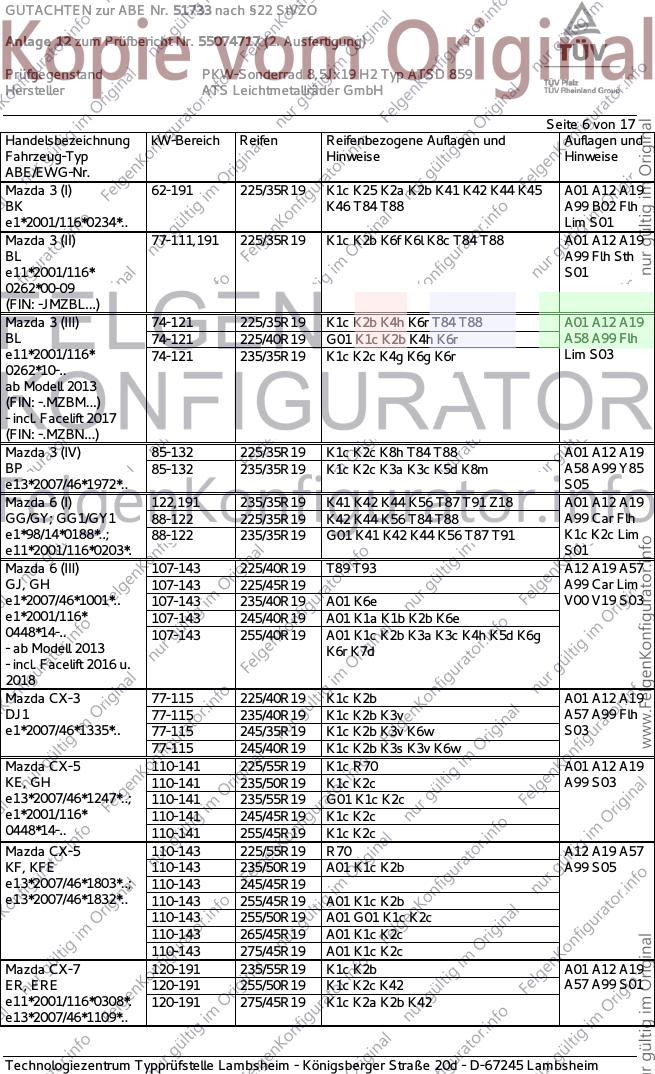

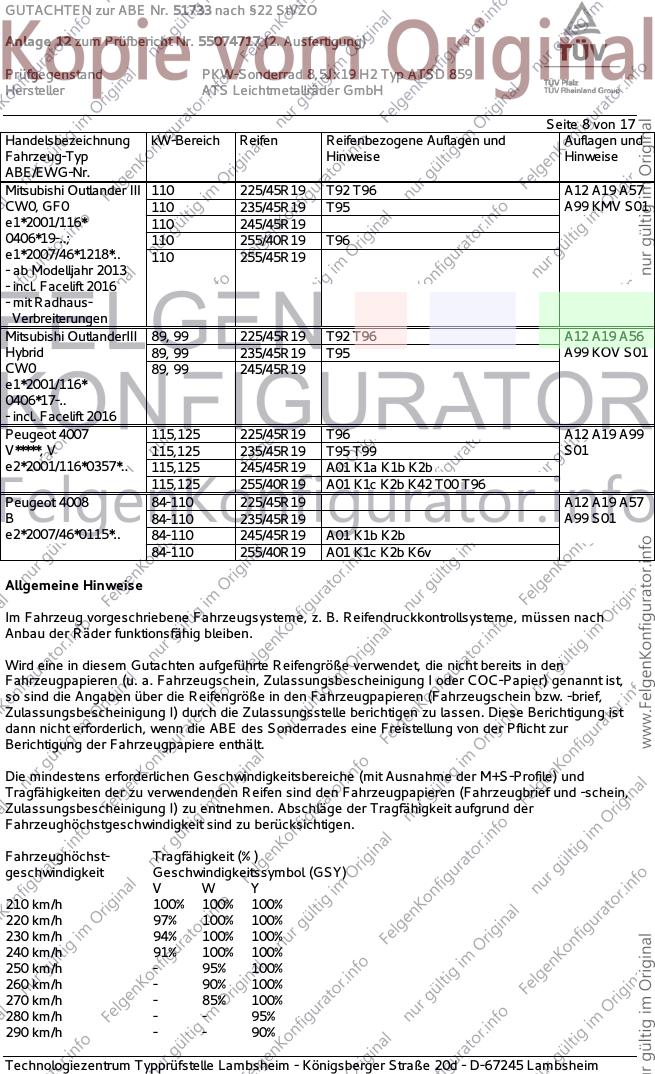

GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 17
Auftraggeber ATS Leichtmetallräder GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806/1
Prüfgegenstand PKW-Sonderrad
Modell Competition
Typ ATSD 859
Radgröße 8,5Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 ATSD 859 B8 / Z10 Ø70,0-67,1 5/114,3/67,1 38 805 2200
Kennzeichnungen
KBA-Nummer 51733
Herstellerzeichen ATS
Radtyp und Ausführung ATSD 859 (s.o.)
Radgröße 8,5Jx19 H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - Multipack: 23
S02 Mutter M12x1,5 Kegel 60° 135 - Multipack: 23
S03 Mutter M12x1,5 Kegel 60° 130 - Multipack: 23
S04 Mutter M12x1,5 Kegel 60° 125 - Multipack: 23
S05 Mutter M12x1,5 Kegel 60° 140 - Multipack: 23
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%

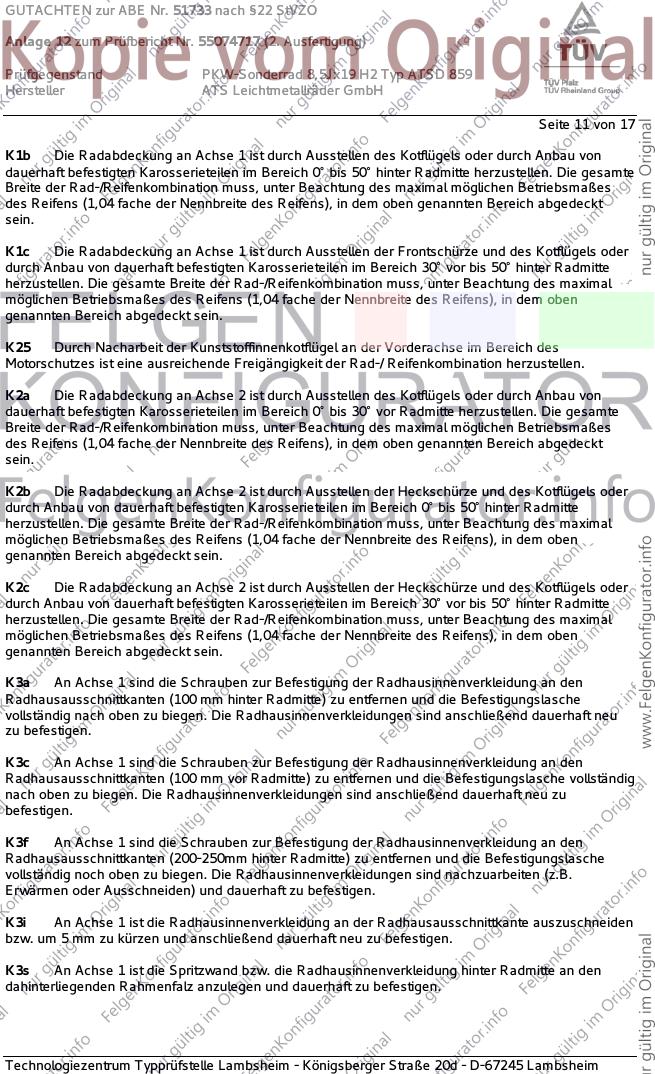

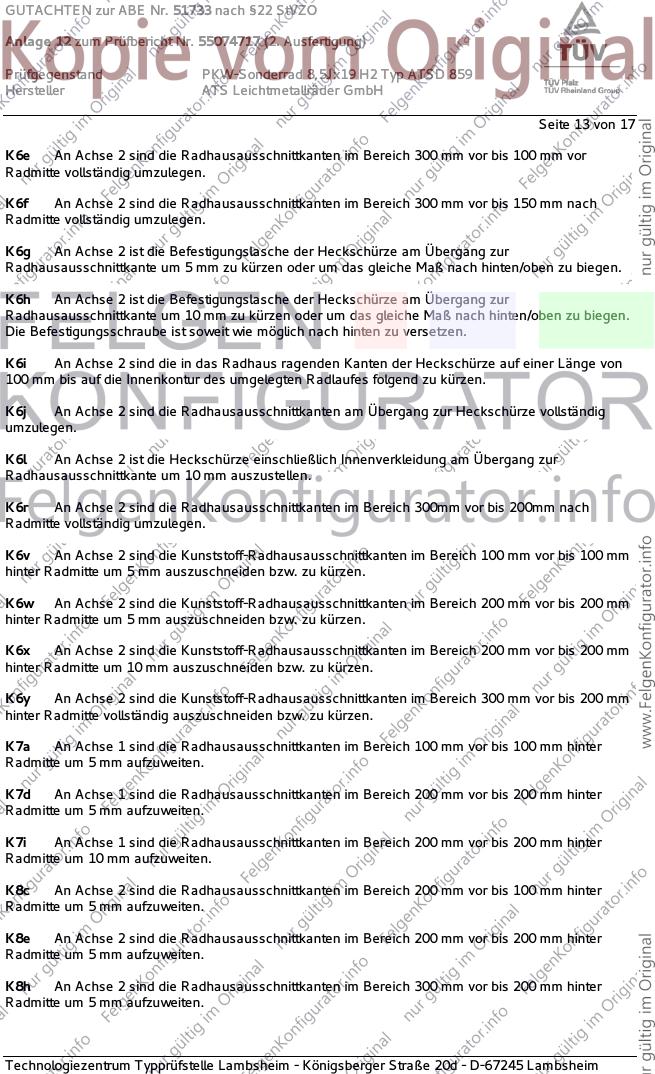

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 225/45R19 T96 A12 A19 A99
V*****, V 115,125 235/45R19 T95 T99 S01
e2*2001/116*0358*.. 115,125 245/45R19 A01 K1a K1b K2b
115,125 255/40R19 A01 K1c K2b K42 T00 T96
Citroen C4 Aircross 84-110 225/45R19 A12 A19 A57
B 84-110 235/45R19 A99 S01
e2*2007/46*0117*.. 84-110 245/45R19 A01 K1b K2b
84-110 255/40R19 A01 K1c K2b K6v
Ford Maverick /Esc. 91-149 245/45R19 X45 X67 A12 A19 A99
1EZ, -/R; 1N2, -/R 91-149 255/40R19 A01 K42 X45 X67 B02 S02
e4*98/14* 91-149 255/45R19 A01 G68 K42
0043,0051*..,
e13*2001/116*
0091,0093*..
Hyundai Genesis 232 245/35R19 A12 A19 A56
DH 232 245/40R19 A99 Lim X36
e4*KS07/46*0018*.. S01
Hyundai Grand Santa 145, 147 235/50R19 K1c K2a K2b A01 A12 A19
Fe (III) 145, 147 235/55R19 K1c K2a K2b A56 A99 S04
DM 145, 147 245/50R19 K1c K2c
e11*2007/46*0633*.. 145, 147 255/45R19 K1c K2a K2b
- incl. Facelift 2016 145, 147 255/50R19 K1c K2c K5w K6w
145, 147 275/45R19 K1c K2c K5w K6w
Hyundai Grandeur 110-191 225/45R19 A12 A19 A99
TG 110-191 235/40R19 T92 Lim S01
e4*2001/116*0099*.. 110-191 235/45R19
110-191 245/40R19
Hyundai Kona 85-130 225/40R19 K1c K2c K4i K6w K8e A01 A12 A19
OS 85-130 235/35R19 K1c K2c K4i K6w K8e A58 A99 F23
e4*2007/46*1259*.. 85-130 245/35R19 K1c K2c K4i K6y K8m NoE S04
- Frontantrieb
Hyundai Kona 4WD 100, 130 225/40R19 K1c K2b K6w A01 A12 A19
OS 100, 130 235/35R19 K1c K2a K2b K4i K6w A56 A99 F24
e4*2007/46*1259*.. 100, 130 245/35R19 K1c K2c K4i K6y K8e NoE S04
Hyundai Nexo 32 (120) 225/45R19 T96 A12 A19 A58
FE 32 (120) 235/45R19 A01 K1c K2b A99 S04
e9*2007/46*6592*.. 32 (120) 245/45R19 A01 K1c K2c
Hyundai Santa Fe (III) 110-147 235/50R19 K1c K2a K2b A01 A12 A19
DM 110-147 235/55R19 K1c K2a K2b A57 A99 S04
e11*2007/46*0633*.. 110-147 245/50R19 K1c K2c
- incl. Facelift 2016 110-147 255/45R19 K1c K2a K2b
110-147 255/50R19 K1c K2c K5w K6w
110-147 275/45R19 K1c K2c K5w K6w
Hyundai Santa Fe (IV) 110-147 235/50R19 K1c K2c A01 A12 A19
TM 110-147 235/55R19 K1c K2c A57 A99 S04
e4*2007/46*1318*.. 110-147 245/50R19 K1c K2c
110-147 255/45R19 K1c K2c
110-147 265/45R19 K1c K2c K6w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Sonata 100-184 225/40R19 K1c K42 K56 T93 A01 A12 A19
NF 100-184 235/35R19 K1c K2b K42 K56 T91 A99 Lim V19
e11*2001/116*0241*. 100-184 245/35R19 K1c K2b K42 K56 T93 S01
100-184 255/35R19 K2a K2b K42 K56 R03
Hyundai Tucson 82-129 225/45R19 R64 A12 A19 A99
JM 82-129 235/45R19 KMV S01
e4*2001/116*0087*.. 82-129 245/40R19
- mit Radhaus- 82-129 255/40R19 A01 K1a K1b K2b
Verbreiterungen
Hyundai Tucson 82-129 225/45R19 K1a K1b K2b A01 A12 A19
JM 82-129 235/45R19 K1a K1b K2a K2b A99 KOV S01
e4*2001/116*0087*.. 82-129 245/40R19 K1c K2a K2b
- ohne Radhaus- 82-129 255/40R19 K1c K2c
Verbreiterungen
Hyundai Tucson 114-136 225/45R19 K1c K2b T96 A01 A12 A19
TL 114-136 235/45R19 K1c K2c A57 A99 S04
e11*2007/46*2711*..; 114-136 245/45R19 K1c K2c K6w K8x
e5*2007/46*1084*..
- incl. Facelift 2018
Hyundai Tucson 85-136 225/45R19 K1c K2b T96 A01 A12 A19
TLE, TLE-HME 85-136 235/45R19 K1c K2c A57 A99 S04
e11*2007/46*2724*..; 85-136 245/45R19 K1c K2c K6w K8x
e13*2007/46*1612*..;
e5*2007/46*1076*..
- incl. Facelift 2018
Hyundai Veloster 97,103,137 225/35R19 K1c K2a K2b K5d K6h K8s A01 A12 A19
FS A58 A99 Cpe
e11*2007/46* S01
0194*11-..
ab Facelift 2015
Hyundai i30 N 184 225/35R19 K1c K2c K3f K5d K8m T88 A01 A12 A19
PDE 184 235/35R19 G90 K1c K2c K3f K5d K6i K6j K7d A58 A99 F24
e11*2007/46*3807*..; K8m Flh S04
e5*2007/46*1075*..
Hyundai i30 N 184 225/35R19 K1c K2c K3f K5d K8m T88 A01 A12 A19
Fastback 184 235/35R19 G90 K1c K2c K3f K5d K6j K7d K8m A58 A99 F24
PDE Y85 S04
e11*2007/46*3807*..;
e5*2007/46*1075*..
Hyundai i30 N Perf. 202 225/35R19 K1c K2c K3f K5d K8m M+S T88 A01 A12 A19
Fastback 202 235/35R19 K1c K2c K3f K5d K6j K7d K8m A58 A99 F24
PDE Y85 S04
e11*2007/46*3807*..;
e5*2007/46*1075*..
Hyundai i30 N 202 225/35R19 K1c K2c K3f K5d K8m M+S T88 A01 A12 A19
Performance 202 235/35R19 K1c K2c K3f K5d K6i K6j K7d K8m A58 A99 F24
PDE Flh S04
e11*2007/46*3807*..;
e5*2007/46*1075*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-cw 85-131 225/40R19 K1b K2b K5d K5k K7a T93 A01 A12 A19
VF 85-131 235/35R19 K1c K2b K5d K5i K5k T91 A58 A99 Car
e4*2007/46*0263*..; 85-131 245/35R19 K1c K2c K3s K5d K5i K5k K7i T93 Lim V19 S04
e4*2007/46*0264*.. 85-131 255/30R19 K1c K2c K3s K4i K5d K5i K5l K7d K8e
- incl. Facelift 2015 T91
und 2018
Hyundai ix35 85-135 225/45R19 K1a K1b K2b A01 A12 A19
EL, ELH, LM 85-135 235/45R19 K1c K2a K2b K6g A57 A99 S01
e11*2007/46* 85-135 245/45R19 K1c K2c K5c K6g
0104*00-03;
0192*00-05;
0128*00-06
Hyundai ix35 85-135 225/45R19 K1a K1b K2b A01 A12 A19
ELH, LM 85-135 235/45R19 K1c K2a K2b K6g A57 A99 S01
e11*2007/46* 85-135 245/45R19 K1c K2c K5c K6g
0128*07-..
0192*06-..
ab Facelift 2013
Kia Carens 85-122 225/40R19 G80 K1c K2c K3f K5d K6g K8m T93 A01 A12 A19
RP 85-122 235/35R19 G80 K1c K2c K3f K5d K6h K8s T91 A58 A99 S01
e4*2007/46*0633*..
Kia Carens / UN 84-107 235/35R19 K1c K2b K56 T91 A01 A12 A19
FG A99 S01
e4*2001/116*0114*..
Kia Niro Hybrid 77-78 225/35R19 K1a K1b K2b K3i K5w K6i K6w K8e A01 A12 A19
DE T88 A58 A99 S04
e4*2007/46*1139*.. 77-78 225/40R19 K1a K1b K2b K3i K3s K5w K6i K6w
K8e
77-78 235/35R19 K1c K2a K2b K3i K5w K6i K6x K8i
Kia Niro Plug-In Hybrid 77-78 225/35R19 K1a K1b K2b K3i K5w K6i K6w K8e A01 A12 A19
DE T88 A58 A99 S04
e4*2007/46*1139*.. 77-78 225/40R19 K1a K1b K2b K3i K3s K5w K6i K6w
K8e
Kia Opirus 137-149 245/40R19 K1a K45 Rld T98 A01 A12 A19
LD 137-149 245/40R19 HK1 K1a K45 K56 T98 Z16 A99 Lim S01
e4*2001/116*0075 137-149 255/35R19 K1c Rld T96
*00-02 137-149 255/35R19 K1c K56 T96 Z16
Kia Optima Spirit 100, 121 225/40R19 K1a K1b K2b A01 A12 A19
TF 100, 121 235/35R19 K1c K2b T91 A58 A99 BK1
e4*2007/46*0255*.. 100, 121 235/40R19 K1c K2b Lim S01
Kia Sorento (II) 110-145 235/50R19 K2b A01 A12 A19
XM, XMG 110-145 235/55R19 K2b A57 A99 S01
e11*2001/116*0358*..; 110-145 255/45R19 K2b
e11*2007/46*0141*..;
e13*2007/46*1098*..
Kia Sorento (III) 110-145 235/50R19 K1c K2b A01 A12 A19
XM FL 110-145 235/55R19 K1c K2b A99 S01
e11*2007/46*0634*.. 110-145 245/50R19 K1c K2c
110-145 255/45R19 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sorento (IV) 136-147 235/50R19 K1c K2a K2b A01 A12 A19
UM 136-147 235/55R19 K1c K2a K2b A57 A99 S04
e4*2007/46*0894*.. 136-147 245/50R19 K1c K2c
- incl. Facelift 2017 136-147 255/45R19 K1c K2a K2b
136-147 275/45R19 K1c K2c K4h K5w K6g K6w K8x
Kia Soul 85-103 225/35R19 K1c K2a K2b K5b K6h K7i K8i T88 A01 A12 A19
AM A58 A99 S01
e4*2001/116*0139*..;
e4*2007/46*0133*..
Kia Soul 91-113 225/40R19 G16 K2b K6w K8e R37 A01 A12 A19
PS 91-113 235/35R19 K1a K1b K2b K5b K5w K6x K8m R37 A58 A99 KMV
e4*2007/46*0825*.. 91-150 235/40R19 G16 K1a K1b K2b K5b K5w K6x K8m V19 S04
- mit Radhaus- 91-150 245/35R19 K1c K2b K3a K5b K5w K6x K8m
Verbreiterungen 91-150 255/35R19 G16 K1c K2c K3a K5b K5x K6y K7a
K8s
Kia Sportage (III) 85-135 225/45R19 A12 A19 A57
SLS, SL 85-135 235/45R19 A99 S01
e11*2007/46* 85-135 245/45R19 A01 K1a
0136*00-09;
0166*00-05
Kia Sportage (III) 85-135 225/45R19 A12 A19 A57
SLS, SL 85-135 235/45R19 A99 S01
e11*2007/46* 85-135 245/45R19 A01 K1a K1b K2b
0136*10-.., 0166*06-..
ab Facelift 2014
Kia Sportage (IV) 114-136 225/45R19 K1a K1b K2a K2b T96 A01 A12 A19
QL 114-136 235/45R19 K1c K2a K2b A57 A99 S04
e11*2007/46*3139*..; 114-136 245/45R19 K1c K2c
e5*2007/46*1080*.. 114-136 255/40R19 K1c K2c K6w
- incl. Facelift 2018 114-136 255/45R19 K1c K2c K6w
Kia Sportage (IV) 85-136 225/45R19 K1a K1b K2a K2b T96 A01 A12 A19
QLE, QLE-KMD 85-136 235/45R19 K1c K2a K2b A57 A99 S04
e11*2007/46*3144*..; 85-136 245/45R19 K1c K2c
e13*2007/46*1971*..; 85-136 255/40R19 K1c K2c K6w
e5*2007/46*1081*.. 85-136 255/45R19 K1c K2c K6w
- incl. Facelift 2018
Kia Sportage /KM (II) 82-129 225/45R19 R64 A12 A19 A99
JE, JES 82-129 235/45R19 KMV S01
e4*2001/116*0089*.., 82-129 245/40R19
e4*2001/116*0120*.. 82-129 255/40R19
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM (II) 82-129 225/45R19 A12 A19 A99
JE, JES 82-129 235/45R19 A01 K1c K2b KOV S01
e4*2001/116*0089*.., 82-129 245/40R19 A01 K1c K2b
e4*2001/116*0120*.. 82-129 255/40R19 A01 K1c K2b
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (I) 62-191 225/35R19 K1c K25 K2a K2b K41 K42 K44 K45 A01 A12 A19
BK K46 T84 T88 A99 B02 Flh
e1*2001/116*0234*.. Lim S01
Mazda 3 (II) 77-111,191 225/35R19 K1c K2b K6f K6l K8c T84 T88 A01 A12 A19
BL A99 Flh Sth
e11*2001/116* S01
0262*00-09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 225/35R19 K1c K2b K4h K6r T84 T88 A01 A12 A19
BL 74-121 225/40R19 G01 K1c K2b K4h K6r A58 A99 Flh
e11*2001/116* 74-121 235/35R19 K1c K2c K4g K6g K6r Lim S03
0262*10-..
ab Modell 2013
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 3 (IV) 85-132 225/35R19 K1c K2c K8h T84 T88 A01 A12 A19
BP 85-132 235/35R19 K1c K2c K3a K3c K5d K8m A58 A99 Y85
e13*2007/46*1972*.. S05
Mazda 6 (I) 122,191 235/35R19 K41 K42 K44 K56 T87 T91 Z18 A01 A12 A19
GG/GY; GG1/GY1 88-122 225/35R19 K42 K44 K56 T84 T88 A99 Car Flh
e1*98/14*0188*..; 88-122 235/35R19 G01 K41 K42 K44 K56 T87 T91 K1c K2c Lim
e11*2001/116*0203*. S01
Mazda 6 (III) 107-143 225/40R19 T89 T93 A12 A19 A57
GJ, GH 107-143 225/45R19 A99 Car Lim
e1*2007/46*1001*.. 107-143 235/40R19 A01 K6e V00 V19 S03
e1*2001/116* 107-143 245/40R19 A01 K1a K1b K2b K6e
0448*14-.. 107-143 255/40R19 A01 K1c K2b K3a K3c K4h K5d K6g
- ab Modell 2013 K6r K7d
- incl. Facelift 2016 u.
2018
Mazda CX-3 77-115 225/40R19 K1c K2b A01 A12 A19
DJ1 77-115 235/40R19 K1c K2b K3v A57 A99 Flh
e1*2007/46*1335*.. 77-115 245/35R19 K1c K2b K3v K6w S03
77-115 245/40R19 K1c K2b K3s K3v K6w
Mazda CX-5 110-141 225/55R19 K1c R70 A01 A12 A19
KE, GH 110-141 235/50R19 K1c K2c A99 S03
e13*2007/46*1247*..; 110-141 235/55R19 G01 K1c K2c
e1*2001/116* 110-141 245/45R19 K1c K2c
0448*14-.. 110-141 255/45R19 K1c K2c
Mazda CX-5 110-143 225/55R19 R70 A12 A19 A57
KF, KFE 110-143 235/50R19 A01 K1c K2b A99 S05
e13*2007/46*1803*..; 110-143 245/45R19
e13*2007/46*1832*.. 110-143 255/45R19 A01 K1c K2b
110-143 255/50R19 A01 G01 K1c K2c
110-143 265/45R19 A01 K1c K2c
110-143 275/45R19 A01 K1c K2c
Mazda CX-7 120-191 235/55R19 K1c K2b A01 A12 A19
ER, ERE 120-191 255/50R19 K1c K2c K42 A57 A99 S01
e11*2001/116*0308*. 120-191 275/45R19 K1c K2a K2b K42
e13*2007/46*1109*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda RX8 141-170 225/40R19 A12 A19 A99
SE 141-170 235/35R19 A01 K1a K1b K2b K56 V19 S01
e11*2001/116*0199*. 141-170 245/35R19 A01 K1c K2b K42 K56
141-170 255/35R19 A01 K1c K2c K42 K56
Mazda Tribute 91,110 245/45R19 K1c K2c X67 A01 A12 A19
EP, -/R, EP2, -/R 91,110 255/40R19 K1c K2c K42 X67 A99 B02 KOV
e4*98/14* 91,110 255/45R19 K1c K2c K42 S02
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 91-149 245/45R19 X67 A12 A19 A99
EP, -/R, EP2, -/R 91-149 255/40R19 A01 K42 X67 B02 KMV S02
e4*98/14* 91-149 255/45R19 A01 K42
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi Eclipse 109, 120 225/45R19 A12 A19 A57
Cross 109, 120 235/45R19 A99 S01
GK0 109, 120 245/45R19 A01 K6w
e1*2007/46*1769*.. 109, 120 255/40R19 A01 K2b K6f K6w
Mitsubishi Grandis 100-121 225/40R19 K1c K2a K2b K42 T93 A01 A12 A19
NA0W 100-121 235/35R19 K1c K2c K42 T91 A99 S01
e1*2001/116*0269*..
Mitsubishi Lancer (X) 217 245/35R19 A12 A19 A56
Evo 217 255/30R19 A99 Lim S01
CZ0
e1*2001/116*0465*..
- Evolution 10
Mitsubishi Outlander I 100-148 225/40R19 K1c K2b T89 A01 A12 A19
CUOW A99 S01
e1*2001/116*0227*..
Mitsubishi Outlander II 103-130 225/45R19 T96 A12 A19 A99
CW0, CWB 103-130 235/45R19 T95 T99 S01
e1*2001/116* 103-130 245/45R19 A01 K1c K2b
0406*00-16; 103-130 255/40R19 A01 K1c K2b K42 T00 T96
0482*00-09
(FIN: JMBX.CW..)
Mitsubishi Outlander III 108, 110 225/45R19 T92 T96 A12 A19 A57
CW0 108, 110 235/45R19 T95 A99 KOV S01
e1*2001/116* 108, 110 245/45R19
0406*15-.. 108, 110 255/40R19 A01 K1b T96
- ab Modelljahr 2013 108, 110 255/45R19 A01 K1b
- incl. Facelift 2016
(FIN: JMBX.GF..)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander III 110 225/45R19 T92 T96 A12 A19 A57
CW0, GF0 110 235/45R19 T95 A99 KMV S01
e1*2001/116* 110 245/45R19
0406*19-..; 110 255/40R19 T96
e1*2007/46*1218*.. 110 255/45R19
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89, 99 225/45R19 T92 T96 A12 A19 A56
Hybrid 89, 99 235/45R19 T95 A99 KOV S01
CW0 89, 99 245/45R19
e1*2001/116*
0406*17-..
- incl. Facelift 2016
Peugeot 4007 115,125 225/45R19 T96 A12 A19 A99
V*****, V 115,125 235/45R19 T95 T99 S01
e2*2001/116*0357*.. 115,125 245/45R19 A01 K1a K1b K2b
115,125 255/40R19 A01 K1c K2b K42 T00 T96
Peugeot 4008 84-110 225/45R19 A12 A19 A57
B 84-110 235/45R19 A99 S01
e2*2007/46*0115*.. 84-110 245/45R19 A01 K1b K2b
84-110 255/40R19 A01 K1c K2b K6v
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 17
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 17
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 11 von 17
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 12 von 17
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 13 von 17
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 14 von 17
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

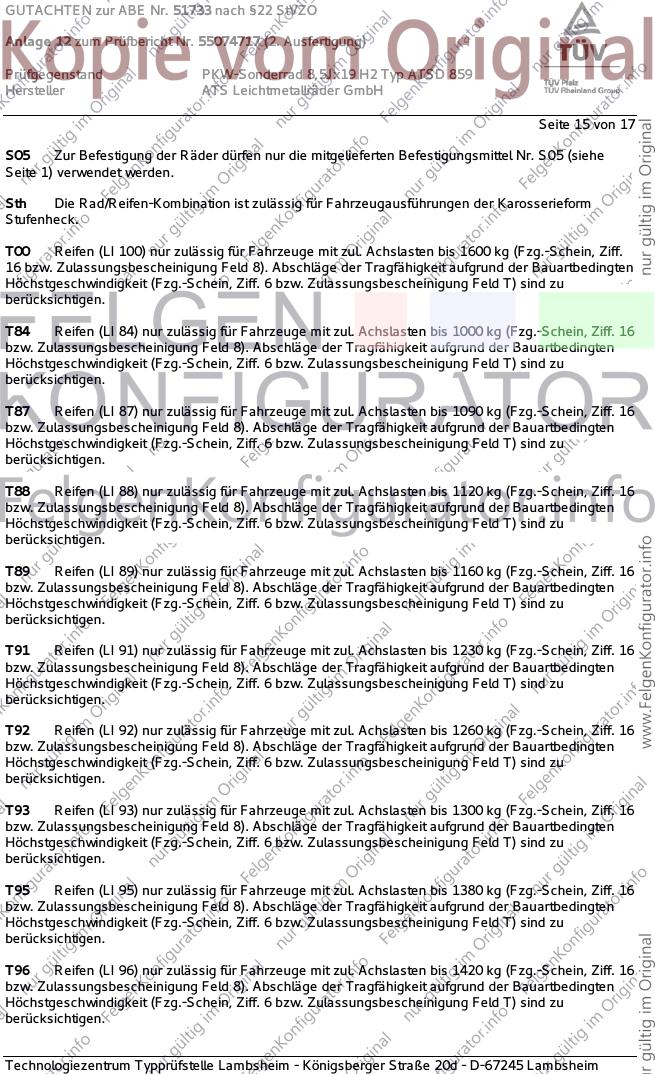

S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 15 von 17
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH

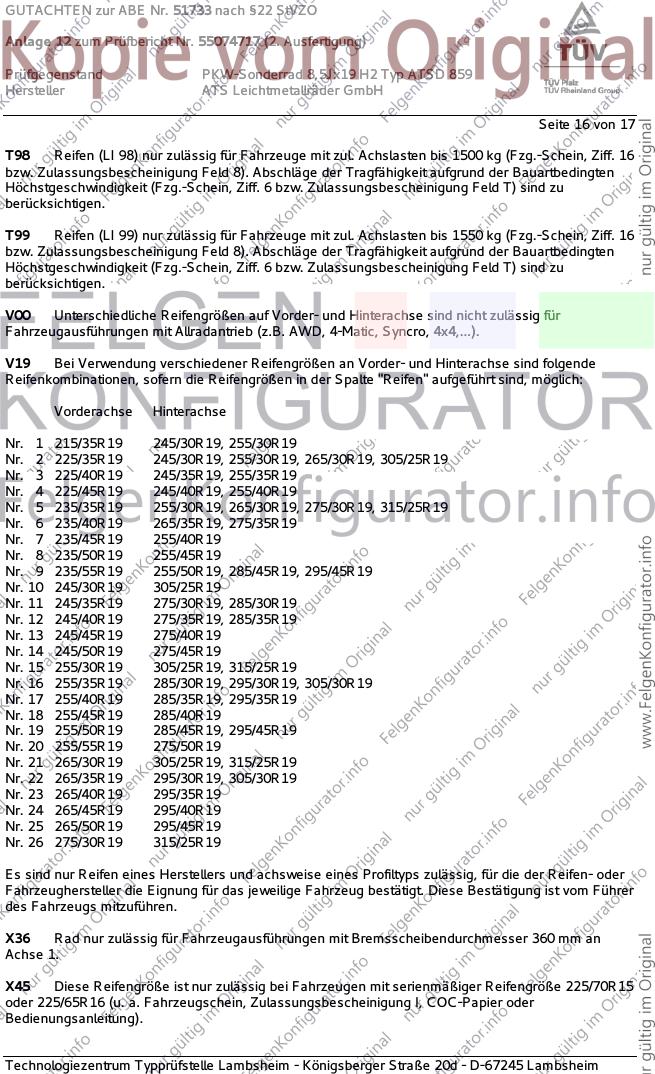

Seite 16 von 17
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55074717 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 17 von 17
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. September 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. September 2019
Blauth 00328680.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
