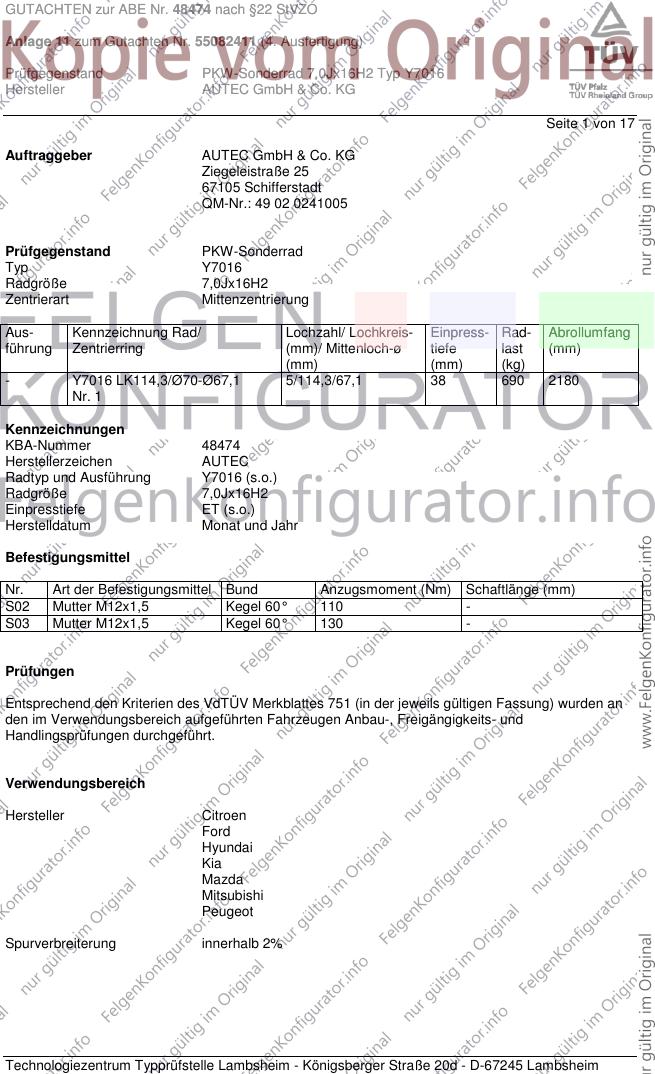

GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 17
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Lochzahl/ Lochkreis- Einpress- Rad- Abrollumfang
führung Zentrierring (mm)/ Mittenloch-ø tiefe last (mm)
(mm) (mm) (kg)
- Y7016 LK114,3/Ø70-Ø67,1 5/114,3/67,1 38 690 2180
Nr. 1
Kennzeichnungen
KBA-Nummer 48474
Herstellerzeichen AUTEC
Radtyp und Ausführung Y7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

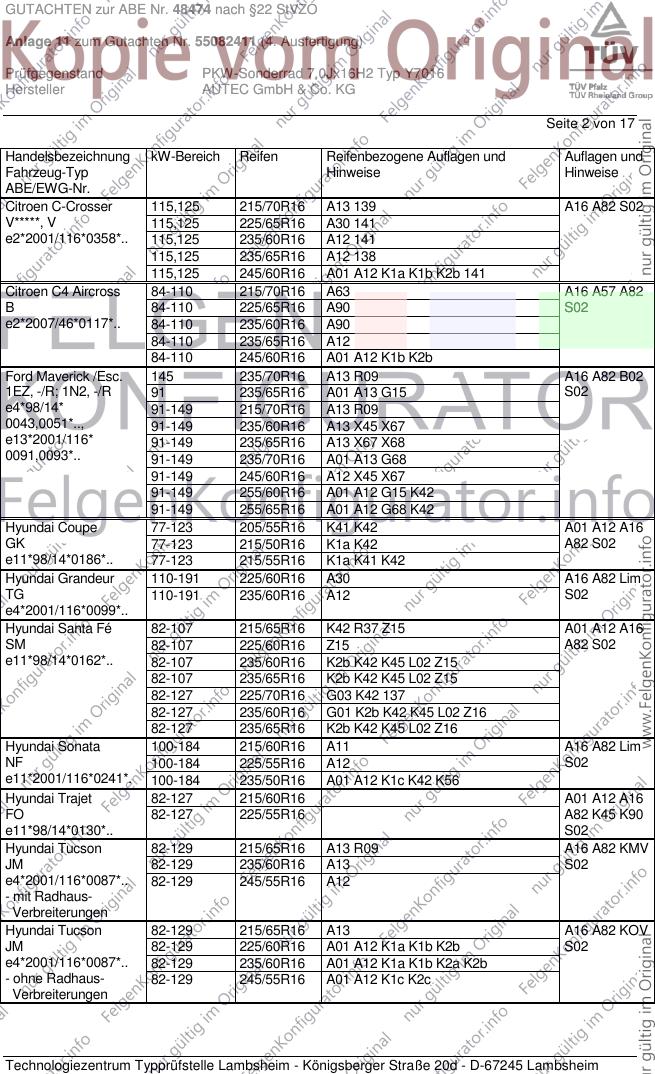

Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 215/70R16 A13 139 A16 A82 S02
V*****, V 115,125 225/65R16 A30 141
e2*2001/116*0358*.. 115,125 235/60R16 A12 141
115,125 235/65R16 A12 138
115,125 245/60R16 A01 A12 K1a K1b K2b 141
Citroen C4 Aircross 84-110 215/70R16 A63 A16 A57 A82
B 84-110 225/65R16 A90 S02
e2*2007/46*0117*.. 84-110 235/60R16 A90
84-110 235/65R16 A12
84-110 245/60R16 A01 A12 K1b K2b
Ford Maverick /Esc. 145 235/70R16 A13 R09 A16 A82 B02
1EZ, -/R; 1N2, -/R 91 235/65R16 A01 A13 G15 S02
e4*98/14* 91-149 215/70R16 A13 R09
0043,0051*.., 91-149 235/60R16 A13 X45 X67
e13*2001/116* 91-149 235/65R16 A13 X67 X68
0091,0093*.. 91-149 235/70R16 A01 A13 G68
91-149 245/60R16 A12 X45 X67
91-149 255/60R16 A01 A12 G15 K42
91-149 255/65R16 A01 A12 G68 K42
Hyundai Coupe 77-123 205/55R16 K41 K42 A01 A12 A16
GK 77-123 215/50R16 K1a K42 A82 S02
e11*98/14*0186*.. 77-123 215/55R16 K1a K41 K42
Hyundai Grandeur 110-191 225/60R16 A30 A16 A82 Lim
TG 110-191 235/60R16 A12 S02
e4*2001/116*0099*..
Hyundai Santa Fé 82-107 215/65R16 K42 R37 Z15 A01 A12 A16
SM 82-107 225/60R16 Z15 A82 S02
e11*98/14*0162*.. 82-107 235/60R16 K2b K42 K45 L02 Z15
82-107 235/65R16 K2b K42 K45 L02 Z15
82-127 225/70R16 G03 K42 137
82-127 235/60R16 G01 K2b K42 K45 L02 Z16
82-127 235/65R16 K2b K42 K45 L02 Z16
Hyundai Sonata 100-184 215/60R16 A11 A16 A82 Lim
NF 100-184 225/55R16 A12 S02
e11*2001/116*0241*. 100-184 235/50R16 A01 A12 K1c K42 K56
Hyundai Trajet 82-127 215/60R16 A01 A12 A16
FO 82-127 225/55R16 A82 K45 K90
e11*98/14*0130*.. S02
Hyundai Tucson 82-129 215/65R16 A13 R09 A16 A82 KMV
JM 82-129 235/60R16 A13 S02
e4*2001/116*0087*.. 82-129 245/55R16 A12
- mit Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 215/65R16 A13 A16 A82 KOV
JM 82-129 225/60R16 A01 A12 K1a K1b K2b S02
e4*2001/116*0087*.. 82-129 235/60R16 A01 A12 K1a K1b K2a K2b
- ohne Radhaus- 82-129 245/55R16 A01 A12 K1c K2c
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

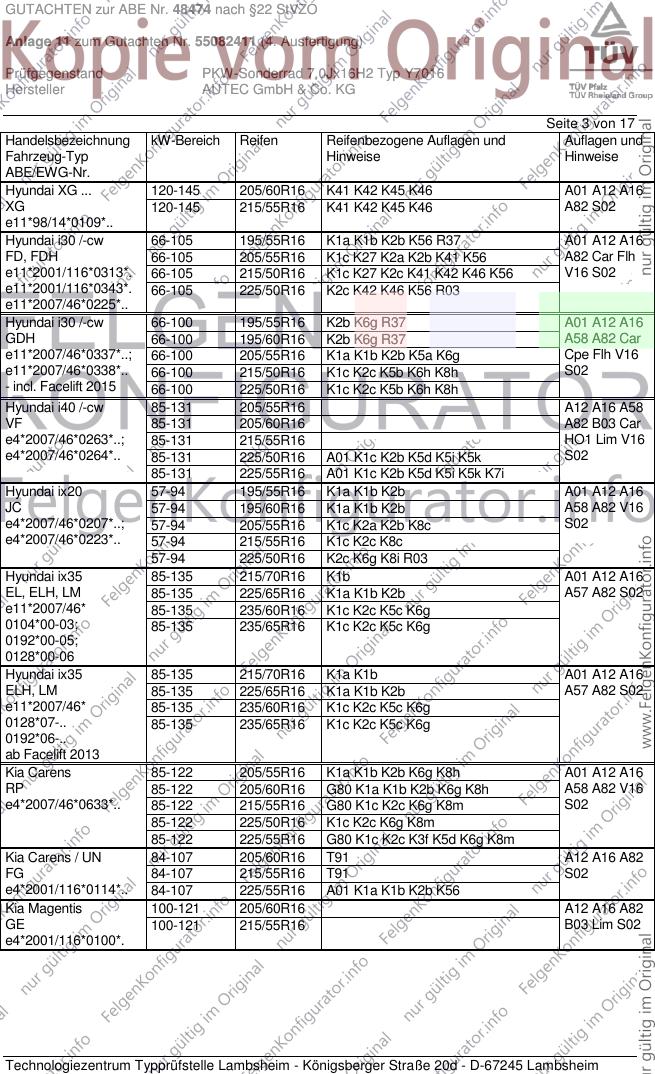

Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai XG ... 120-145 205/60R16 K41 K42 K45 K46 A01 A12 A16
XG 120-145 215/55R16 K41 K42 K45 K46 A82 S02
e11*98/14*0109*..
Hyundai i30 /-cw 66-105 195/55R16 K1a K1b K2b K56 R37 A01 A12 A16
FD, FDH 66-105 205/55R16 K1c K27 K2a K2b K41 K56 A82 Car Flh
e11*2001/116*0313*. 66-105 215/50R16 K1c K27 K2c K41 K42 K46 K56 V16 S02
e11*2001/116*0343*. 66-105 225/50R16 K2c K42 K46 K56 R03
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 195/55R16 K2b K6g R37 A01 A12 A16
GDH 66-100 195/60R16 K2b K6g R37 A58 A82 Car
e11*2007/46*0337*..; 66-100 205/55R16 K1a K1b K2b K5a K6g Cpe Flh V16
e11*2007/46*0338*.. 66-100 215/50R16 K1c K2c K5b K6h K8h S02
- incl. Facelift 2015 66-100 225/50R16 K1c K2c K5b K6h K8h
Hyundai i40 /-cw 85-131 205/55R16 A12 A16 A58
VF 85-131 205/60R16 A82 B03 Car
e4*2007/46*0263*..; 85-131 215/55R16 HO1 Lim V16
e4*2007/46*0264*.. 85-131 225/50R16 A01 K1c K2b K5d K5i K5k S02
85-131 225/55R16 A01 K1c K2b K5d K5i K5k K7i
Hyundai ix20 57-94 195/55R16 K1a K1b K2b A01 A12 A16
JC 57-94 195/60R16 K1a K1b K2b A58 A82 V16
e4*2007/46*0207*..; 57-94 205/55R16 K1c K2a K2b K8c S02
e4*2007/46*0223*.. 57-94 215/55R16 K1c K2c K8c
57-94 225/50R16 K2c K6g K8i R03
Hyundai ix35 85-135 215/70R16 K1b A01 A12 A16
EL, ELH, LM 85-135 225/65R16 K1a K1b K2b A57 A82 S02
e11*2007/46* 85-135 235/60R16 K1c K2c K5c K6g
0104*00-03; 85-135 235/65R16 K1c K2c K5c K6g
0192*00-05;
0128*00-06
Hyundai ix35 85-135 215/70R16 K1a K1b A01 A12 A16
ELH, LM 85-135 225/65R16 K1a K1b K2b A57 A82 S02
e11*2007/46* 85-135 235/60R16 K1c K2c K5c K6g
0128*07-.. 85-135 235/65R16 K1c K2c K5c K6g
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/55R16 K1a K1b K2b K6g K8h A01 A12 A16
RP 85-122 205/60R16 G80 K1a K1b K2b K6g K8h A58 A82 V16
e4*2007/46*0633*.. 85-122 215/55R16 G80 K1c K2c K6g K8m S02
85-122 225/50R16 K1c K2c K6g K8m
85-122 225/55R16 G80 K1c K2c K3f K5d K6g K8m
Kia Carens / UN 84-107 205/60R16 T91 A12 A16 A82
FG 84-107 215/55R16 T91 S02
e4*2001/116*0114*.. 84-107 225/55R16 A01 K1a K1b K2b K56
Kia Magentis 100-121 205/60R16 A12 A16 A82
GE 100-121 215/55R16 B03 Lim S02
e4*2001/116*0100*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

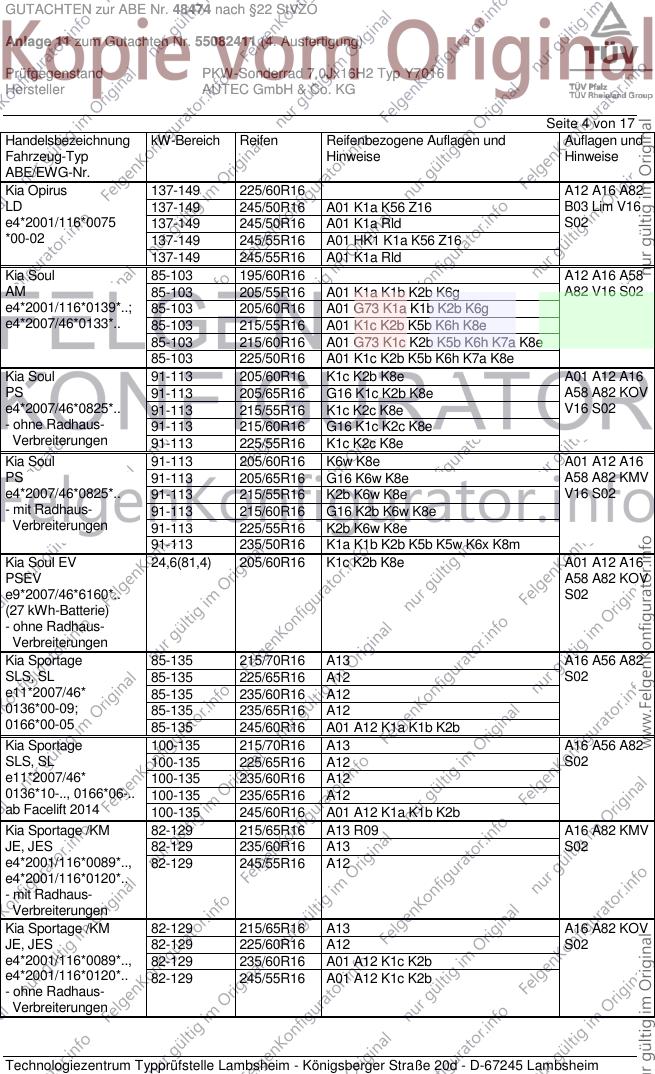

Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Opirus 137-149 225/60R16 A12 A16 A82
LD 137-149 245/50R16 A01 K1a K56 Z16 B03 Lim V16
e4*2001/116*0075 137-149 245/50R16 A01 K1a Rld S02
*00-02 137-149 245/55R16 A01 HK1 K1a K56 Z16
137-149 245/55R16 A01 K1a Rld
Kia Soul 85-103 195/60R16 A12 A16 A58
AM 85-103 205/55R16 A01 K1a K1b K2b K6g A82 V16 S02
e4*2001/116*0139*..; 85-103 205/60R16 A01 G73 K1a K1b K2b K6g
e4*2007/46*0133*.. 85-103 215/55R16 A01 K1c K2b K5b K6h K8e
85-103 215/60R16 A01 G73 K1c K2b K5b K6h K7a K8e
85-103 225/50R16 A01 K1c K2b K5b K6h K7a K8e
Kia Soul 91-113 205/60R16 K1c K2b K8e A01 A12 A16
PS 91-113 205/65R16 G16 K1c K2b K8e A58 A82 KOV
e4*2007/46*0825*.. 91-113 215/55R16 K1c K2c K8e V16 S02
- ohne Radhaus- 91-113 215/60R16 G16 K1c K2c K8e
Verbreiterungen 91-113 225/55R16 K1c K2c K8e
Kia Soul 91-113 205/60R16 K6w K8e A01 A12 A16
PS 91-113 205/65R16 G16 K6w K8e A58 A82 KMV
e4*2007/46*0825*.. 91-113 215/55R16 K2b K6w K8e V16 S02
- mit Radhaus- 91-113 215/60R16 G16 K2b K6w K8e
Verbreiterungen 91-113 225/55R16 K2b K6w K8e
91-113 235/50R16 K1a K1b K2b K5b K5w K6x K8m
Kia Soul EV 24,6(81,4) 205/60R16 K1c K2b K8e A01 A12 A16
PSEV A58 A82 KOV
e9*2007/46*6160*.. S02
(27 kWh-Batterie)
- ohne Radhaus-
Verbreiterungen
Kia Sportage 85-135 215/70R16 A13 A16 A56 A82
SLS, SL 85-135 225/65R16 A12 S02
e11*2007/46* 85-135 235/60R16 A12
0136*00-09; 85-135 235/65R16 A12
0166*00-05 85-135 245/60R16 A01 A12 K1a K1b K2b
Kia Sportage 100-135 215/70R16 A13 A16 A56 A82
SLS, SL 100-135 225/65R16 A12 S02
e11*2007/46* 100-135 235/60R16 A12
0136*10-.., 0166*06-.. 100-135 235/65R16 A12
ab Facelift 2014 100-135 245/60R16 A01 A12 K1a K1b K2b
Kia Sportage /KM 82-129 215/65R16 A13 R09 A16 A82 KMV
JE, JES 82-129 235/60R16 A13 S02
e4*2001/116*0089*.., 82-129 245/55R16 A12
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 215/65R16 A13 A16 A82 KOV
JE, JES 82-129 225/60R16 A12 S02
e4*2001/116*0089*.., 82-129 235/60R16 A01 A12 K1c K2b
e4*2001/116*0120*.. 82-129 245/55R16 A01 A12 K1c K2b
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

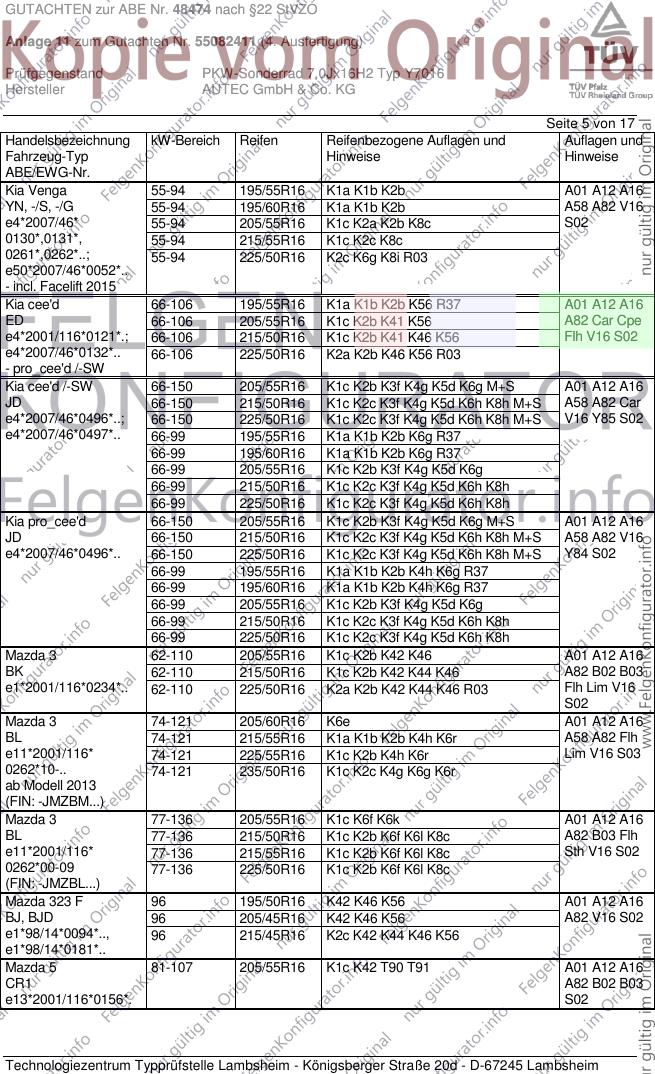

Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Venga 55-94 195/55R16 K1a K1b K2b A01 A12 A16
YN, -/S, -/G 55-94 195/60R16 K1a K1b K2b A58 A82 V16
e4*2007/46* 55-94 205/55R16 K1c K2a K2b K8c S02
0130*,0131*, 55-94 215/55R16 K1c K2c K8c
0261*,0262*..; 55-94 225/50R16 K2c K6g K8i R03
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 195/55R16 K1a K1b K2b K56 R37 A01 A12 A16
ED 66-106 205/55R16 K1c K2b K41 K56 A82 Car Cpe
e4*2001/116*0121*.; 66-106 215/50R16 K1c K2b K41 K46 K56 Flh V16 S02
e4*2007/46*0132*.. 66-106 225/50R16 K2a K2b K46 K56 R03
- pro_cee'd /-SW
Kia cee'd /-SW 66-150 205/55R16 K1c K2b K3f K4g K5d K6g M+S A01 A12 A16
JD 66-150 215/50R16 K1c K2c K3f K4g K5d K6h K8h M+S A58 A82 Car
e4*2007/46*0496*..; 66-150 225/50R16 K1c K2c K3f K4g K5d K6h K8h M+S V16 Y85 S02
e4*2007/46*0497*.. 66-99 195/55R16 K1a K1b K2b K6g R37
66-99 195/60R16 K1a K1b K2b K6g R37
66-99 205/55R16 K1c K2b K3f K4g K5d K6g
66-99 215/50R16 K1c K2c K3f K4g K5d K6h K8h
66-99 225/50R16 K1c K2c K3f K4g K5d K6h K8h
Kia pro_cee'd 66-150 205/55R16 K1c K2b K3f K4g K5d K6g M+S A01 A12 A16
JD 66-150 215/50R16 K1c K2c K3f K4g K5d K6h K8h M+S A58 A82 V16
e4*2007/46*0496*.. 66-150 225/50R16 K1c K2c K3f K4g K5d K6h K8h M+S Y84 S02
66-99 195/55R16 K1a K1b K2b K4h K6g R37
66-99 195/60R16 K1a K1b K2b K4h K6g R37
66-99 205/55R16 K1c K2b K3f K4g K5d K6g
66-99 215/50R16 K1c K2c K3f K4g K5d K6h K8h
66-99 225/50R16 K1c K2c K3f K4g K5d K6h K8h
Mazda 3 62-110 205/55R16 K1c K2b K42 K46 A01 A12 A16
BK 62-110 215/50R16 K1c K2b K42 K44 K46 A82 B02 B03
e1*2001/116*0234*.. 62-110 225/50R16 K2a K2b K42 K44 K46 R03 Flh Lim V16
S02
Mazda 3 74-121 205/60R16 K6e A01 A12 A16
BL 74-121 215/55R16 K1a K1b K2b K4h K6r A58 A82 Flh
e11*2001/116* 74-121 225/55R16 K1c K2b K4h K6r Lim V16 S03
0262*10-.. 74-121 235/50R16 K1c K2c K4g K6g K6r
ab Modell 2013
(FIN: -JMZBM...)
Mazda 3 77-136 205/55R16 K1c K6f K6k A01 A12 A16
BL 77-136 215/50R16 K1c K2b K6f K6l K8c A82 B03 Flh
e11*2001/116* 77-136 215/55R16 K1c K2b K6f K6l K8c Sth V16 S02
0262*00-09 77-136 225/50R16 K1c K2b K6f K6l K8c
(FIN: -JMZBL...)
Mazda 323 F 96 195/50R16 K42 K46 K56 A01 A12 A16
BJ, BJD 96 205/45R16 K42 K46 K56 A82 V16 S02
e1*98/14*0094*.., 96 215/45R16 K2c K42 K44 K46 K56
e1*98/14*0181*..
Mazda 5 81-107 205/55R16 K1c K42 T90 T91 A01 A12 A16
CR1 A82 B02 B03
e13*2001/116*0156*. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

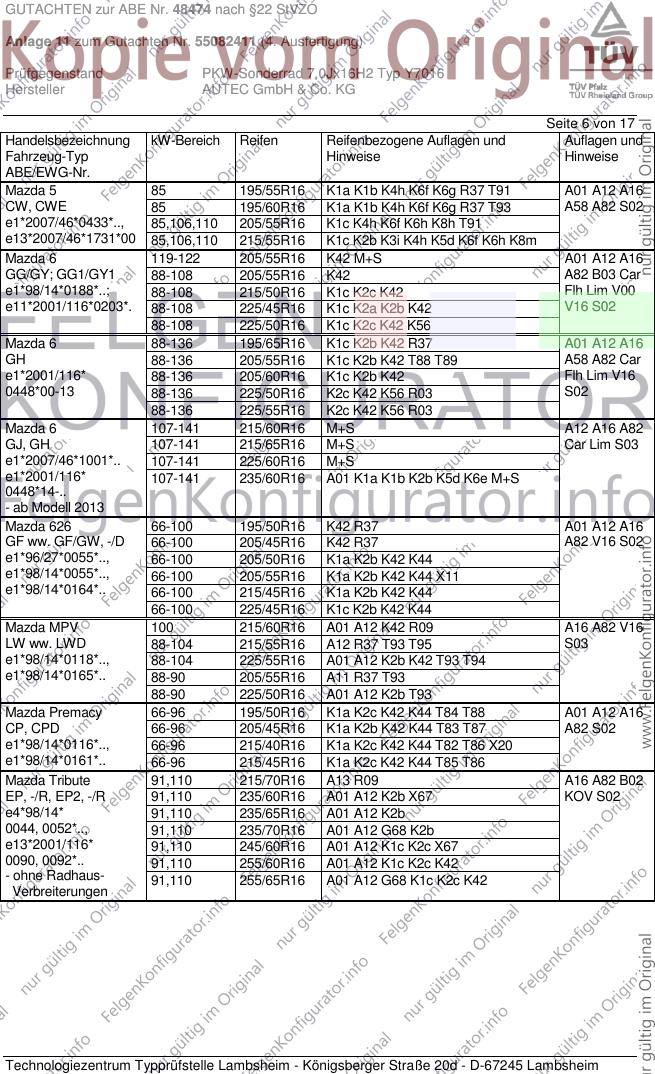

Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 5 85 195/55R16 K1a K1b K4h K6f K6g R37 T91 A01 A12 A16
CW, CWE 85 195/60R16 K1a K1b K4h K6f K6g R37 T93 A58 A82 S02
e1*2007/46*0433*.., 85,106,110 205/55R16 K1c K4h K6f K6h K8h T91
e13*2007/46*1731*00 85,106,110 215/55R16 K1c K2b K3i K4h K5d K6f K6h K8m
Mazda 6 119-122 205/55R16 K42 M+S A01 A12 A16
GG/GY; GG1/GY1 88-108 205/55R16 K42 A82 B03 Car
e1*98/14*0188*..; 88-108 215/50R16 K1c K2c K42 Flh Lim V00
e11*2001/116*0203*. 88-108 225/45R16 K1c K2a K2b K42 V16 S02
88-108 225/50R16 K1c K2c K42 K56
Mazda 6 88-136 195/65R16 K1c K2b K42 R37 A01 A12 A16
GH 88-136 205/55R16 K1c K2b K42 T88 T89 A58 A82 Car
e1*2001/116* 88-136 205/60R16 K1c K2b K42 Flh Lim V16
0448*00-13 88-136 225/50R16 K2c K42 K56 R03 S02
88-136 225/55R16 K2c K42 K56 R03
Mazda 6 107-141 215/60R16 M+S A12 A16 A82
GJ, GH 107-141 215/65R16 M+S Car Lim S03
e1*2007/46*1001*.. 107-141 225/60R16 M+S
e1*2001/116* 107-141 235/60R16 A01 K1a K1b K2b K5d K6e M+S
0448*14-..
- ab Modell 2013
Mazda 626 66-100 195/50R16 K42 R37 A01 A12 A16
GF ww. GF/GW, -/D 66-100 205/45R16 K42 R37 A82 V16 S02
e1*96/27*0055*.., 66-100 205/50R16 K1a K2b K42 K44
e1*98/14*0055*.., 66-100 205/55R16 K1a K2b K42 K44 X11
e1*98/14*0164*.. 66-100 215/45R16 K1a K2b K42 K44
66-100 225/45R16 K1c K2b K42 K44
Mazda MPV 100 215/60R16 A01 A12 K42 R09 A16 A82 V16
LW ww. LWD 88-104 215/55R16 A12 R37 T93 T95 S03
e1*98/14*0118*.., 88-104 225/55R16 A01 A12 K2b K42 T93 T94
e1*98/14*0165*.. 88-90 205/55R16 A11 R37 T93
88-90 225/50R16 A01 A12 K2b T93
Mazda Premacy 66-96 195/50R16 K1a K2c K42 K44 T84 T88 A01 A12 A16
CP, CPD 66-96 205/45R16 K1a K2b K42 K44 T83 T87 A82 S02
e1*98/14*0116*.., 66-96 215/40R16 K1a K2c K42 K44 T82 T86 X20
e1*98/14*0161*.. 66-96 215/45R16 K1a K2c K42 K44 T85 T86
Mazda Tribute 91,110 215/70R16 A13 R09 A16 A82 B02
EP, -/R, EP2, -/R 91,110 235/60R16 A01 A12 K2b X67 KOV S02
e4*98/14* 91,110 235/65R16 A01 A12 K2b
0044, 0052*.., 91,110 235/70R16 A01 A12 G68 K2b
e13*2001/116* 91,110 245/60R16 A01 A12 K1c K2c X67
0090, 0092*.. 91,110 255/60R16 A01 A12 K1c K2c K42
- ohne Radhaus- 91,110 255/65R16 A01 A12 G68 K1c K2c K42
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 17

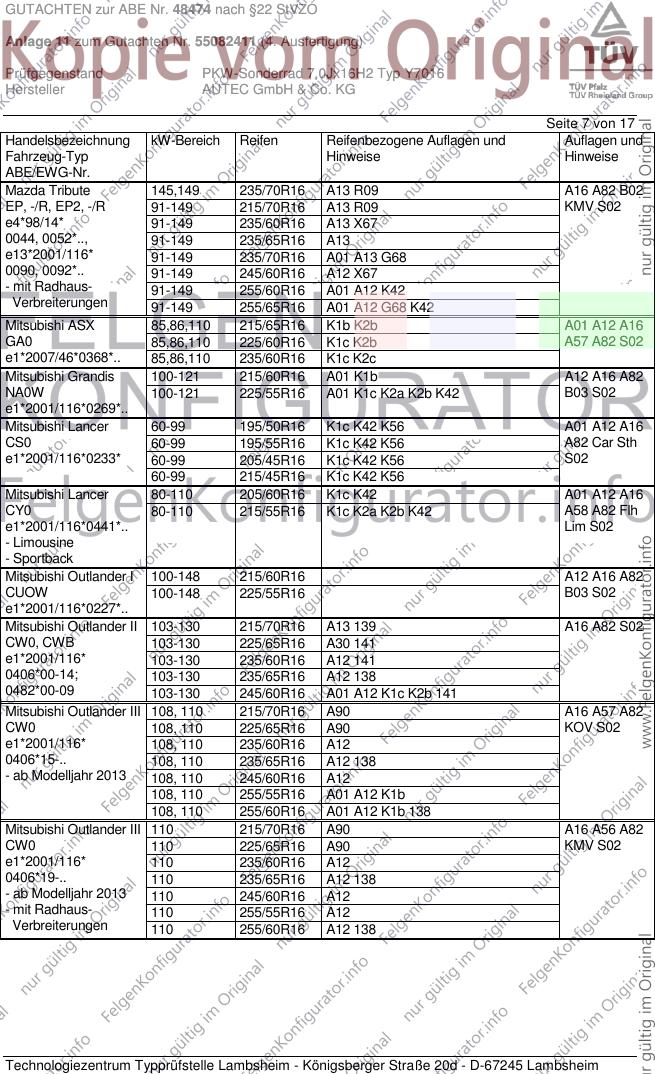

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Tribute 145,149 235/70R16 A13 R09 A16 A82 B02
EP, -/R, EP2, -/R 91-149 215/70R16 A13 R09 KMV S02
e4*98/14* 91-149 235/60R16 A13 X67
0044, 0052*.., 91-149 235/65R16 A13
e13*2001/116* 91-149 235/70R16 A01 A13 G68
0090, 0092*.. 91-149 245/60R16 A12 X67
- mit Radhaus- 91-149 255/60R16 A01 A12 K42
Verbreiterungen 91-149 255/65R16 A01 A12 G68 K42
Mitsubishi ASX 85,86,110 215/65R16 K1b K2b A01 A12 A16
GA0 85,86,110 225/60R16 K1c K2b A57 A82 S02
e1*2007/46*0368*.. 85,86,110 235/60R16 K1c K2c
Mitsubishi Grandis 100-121 215/60R16 A01 K1b A12 A16 A82
NA0W 100-121 225/55R16 A01 K1c K2a K2b K42 B03 S02
e1*2001/116*0269*..
Mitsubishi Lancer 60-99 195/50R16 K1c K42 K56 A01 A12 A16
CS0 60-99 195/55R16 K1c K42 K56 A82 Car Sth
e1*2001/116*0233* 60-99 205/45R16 K1c K42 K56 S02
60-99 215/45R16 K1c K42 K56
Mitsubishi Lancer 80-110 205/60R16 K1c K42 A01 A12 A16
CY0 80-110 215/55R16 K1c K2a K2b K42 A58 A82 Flh
e1*2001/116*0441*.. Lim S02
- Limousine
- Sportback
Mitsubishi Outlander I 100-148 215/60R16 A12 A16 A82
CUOW 100-148 225/55R16 B03 S02
e1*2001/116*0227*..
Mitsubishi Outlander II 103-130 215/70R16 A13 139 A16 A82 S02
CW0, CWB 103-130 225/65R16 A30 141
e1*2001/116* 103-130 235/60R16 A12 141
0406*00-14; 103-130 235/65R16 A12 138
0482*00-09 103-130 245/60R16 A01 A12 K1c K2b 141
Mitsubishi Outlander III 108, 110 215/70R16 A90 A16 A57 A82
CW0 108, 110 225/65R16 A90 KOV S02
e1*2001/116* 108, 110 235/60R16 A12
0406*15-.. 108, 110 235/65R16 A12 138
- ab Modelljahr 2013 108, 110 245/60R16 A12
108, 110 255/55R16 A01 A12 K1b
108, 110 255/60R16 A01 A12 K1b 138
Mitsubishi Outlander III 110 215/70R16 A90 A16 A56 A82
CW0 110 225/65R16 A90 KMV S02
e1*2001/116* 110 235/60R16 A12
0406*19-.. 110 235/65R16 A12 138
- ab Modelljahr 2013 110 245/60R16 A12
- mit Radhaus- 110 255/55R16 A12
Verbreiterungen 110 255/60R16 A12 138
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

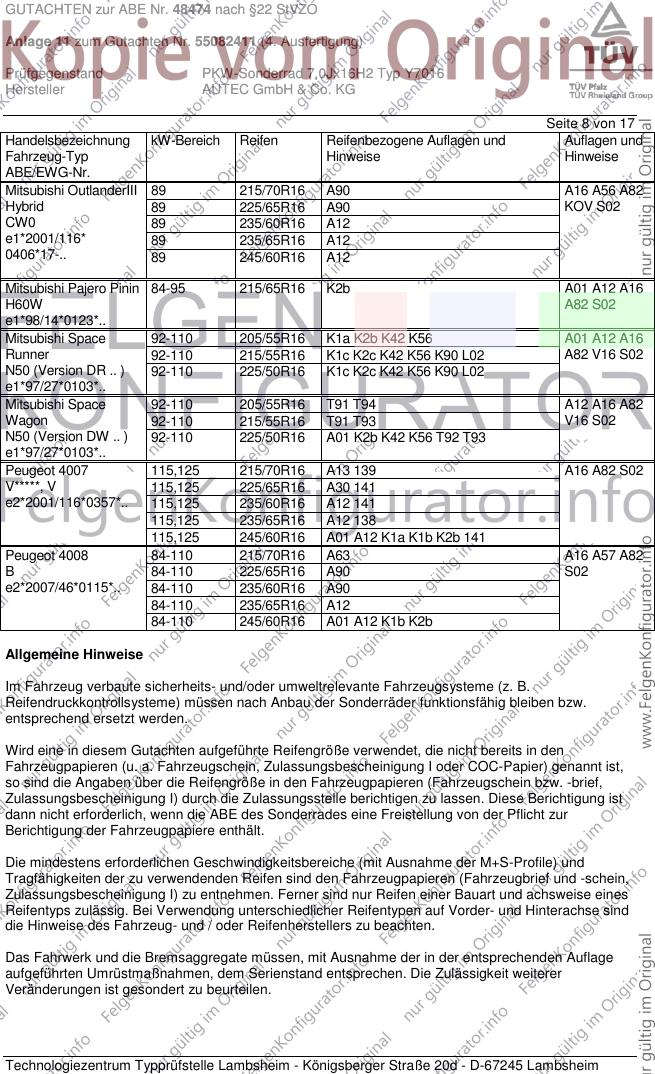

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi OutlanderIII 89 215/70R16 A90 A16 A56 A82
Hybrid 89 225/65R16 A90 KOV S02
CW0 89 235/60R16 A12
e1*2001/116* 89 235/65R16 A12
0406*17-.. 89 245/60R16 A12
Mitsubishi Pajero Pinin 84-95 215/65R16 K2b A01 A12 A16
H60W A82 S02
e1*98/14*0123*..
Mitsubishi Space 92-110 205/55R16 K1a K2b K42 K56 A01 A12 A16
Runner 92-110 215/55R16 K1c K2c K42 K56 K90 L02 A82 V16 S02
N50 (Version DR .. ) 92-110 225/50R16 K1c K2c K42 K56 K90 L02
e1*97/27*0103*..
Mitsubishi Space 92-110 205/55R16 T91 T94 A12 A16 A82
Wagon 92-110 215/55R16 T91 T93 V16 S02
N50 (Version DW .. ) 92-110 225/50R16 A01 K2b K42 K56 T92 T93
e1*97/27*0103*..
Peugeot 4007 115,125 215/70R16 A13 139 A16 A82 S02
V*****, V 115,125 225/65R16 A30 141
e2*2001/116*0357*.. 115,125 235/60R16 A12 141
115,125 235/65R16 A12 138
115,125 245/60R16 A01 A12 K1a K1b K2b 141
Peugeot 4008 84-110 215/70R16 A63 A16 A57 A82
B 84-110 225/65R16 A90 S02
e2*2007/46*0115*.. 84-110 235/60R16 A90
84-110 235/65R16 A12
84-110 245/60R16 A01 A12 K1b K2b
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 17

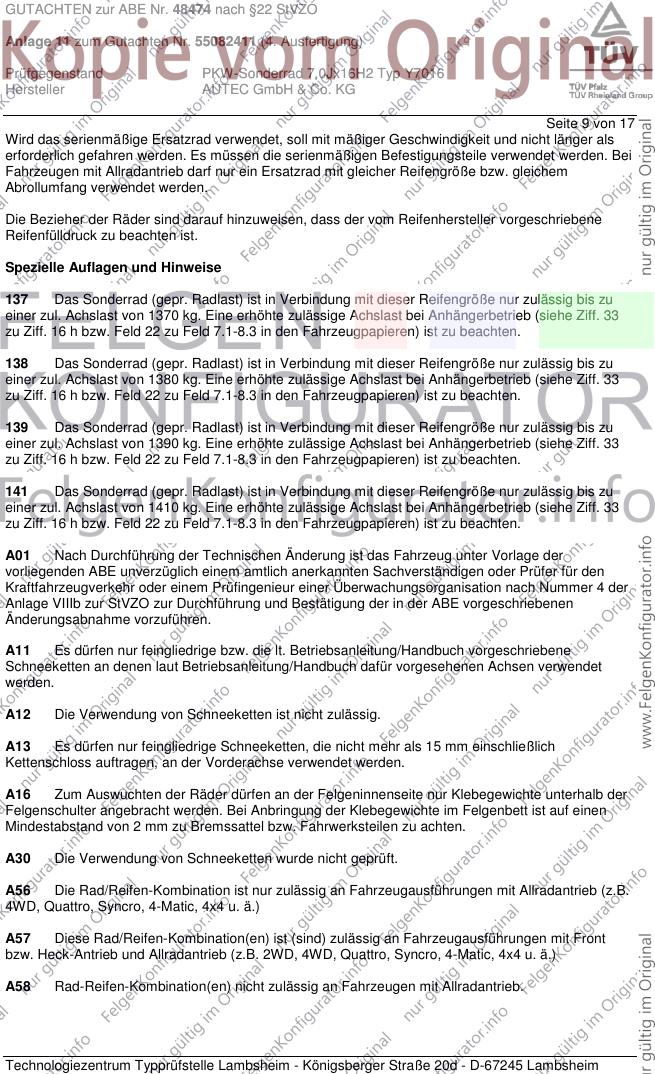

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

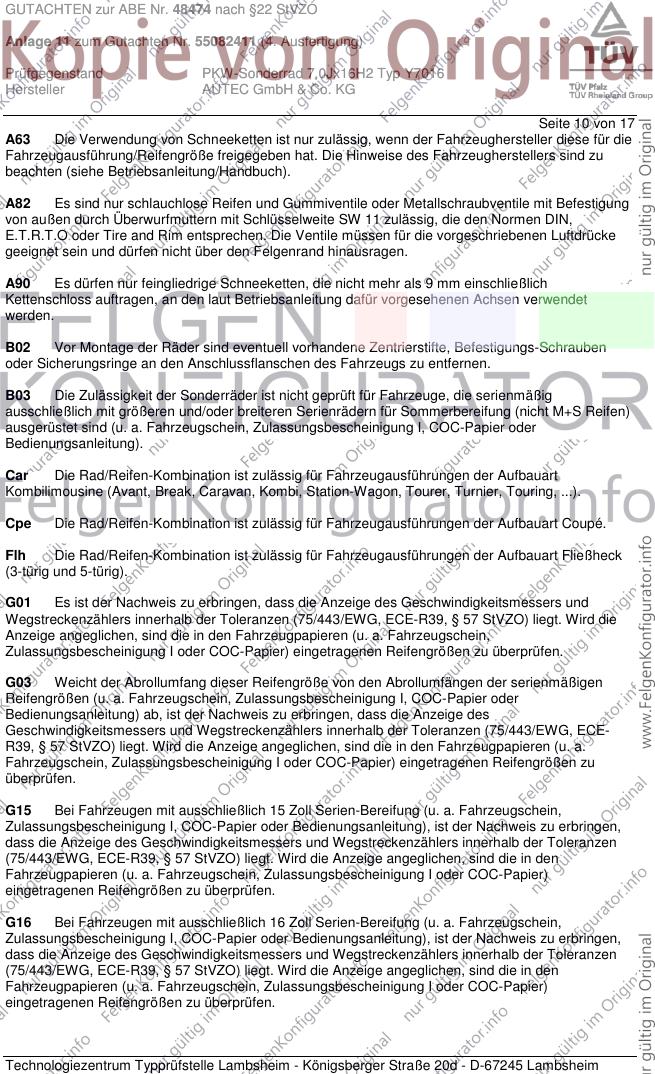

Seite 10 von 17
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 17

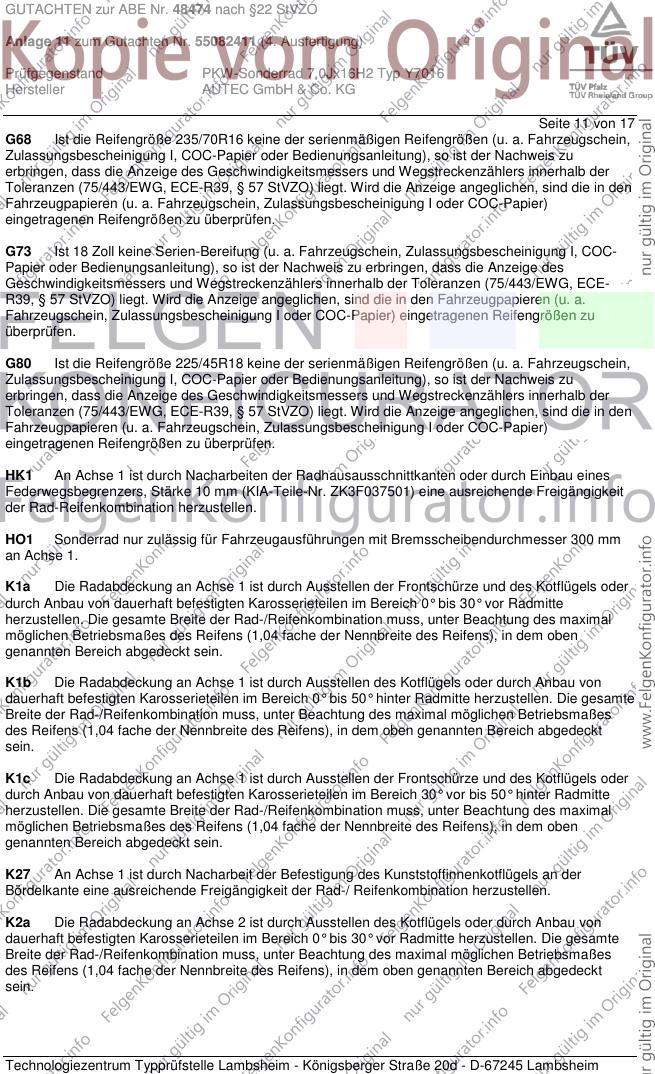

G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
HO1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 300 mm
an Achse 1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 17

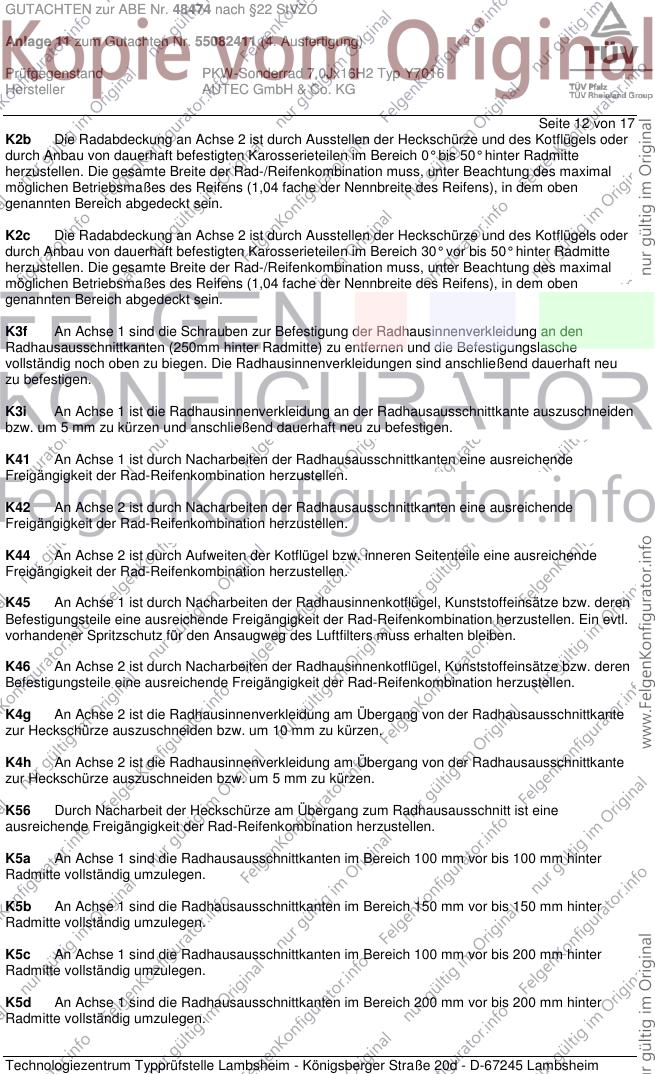

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 17

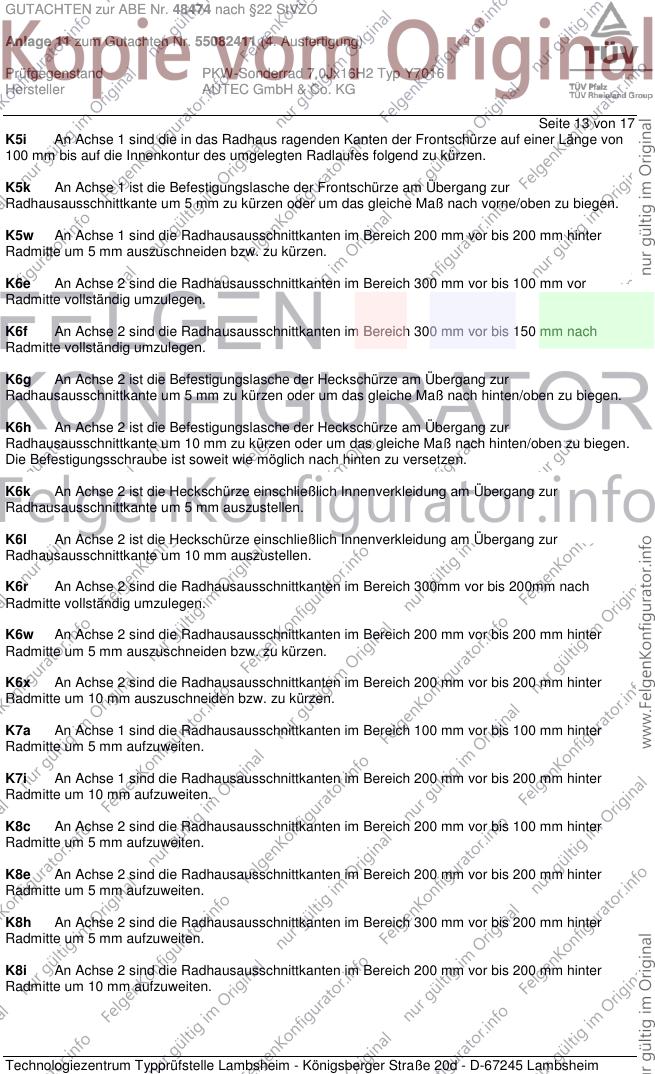

K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 14 von 17

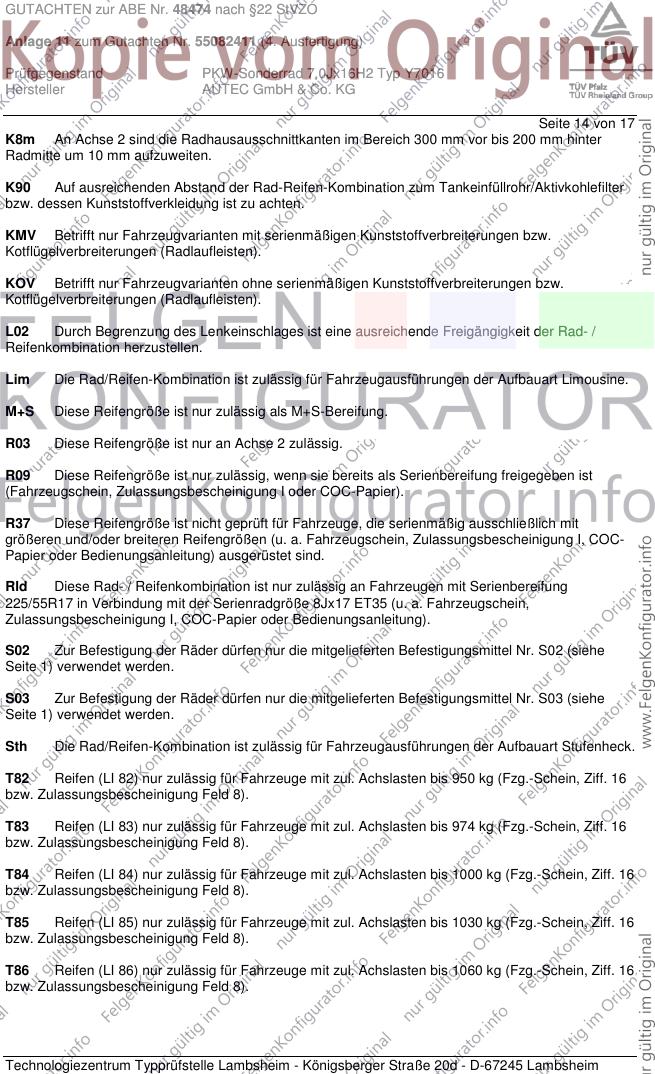

K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

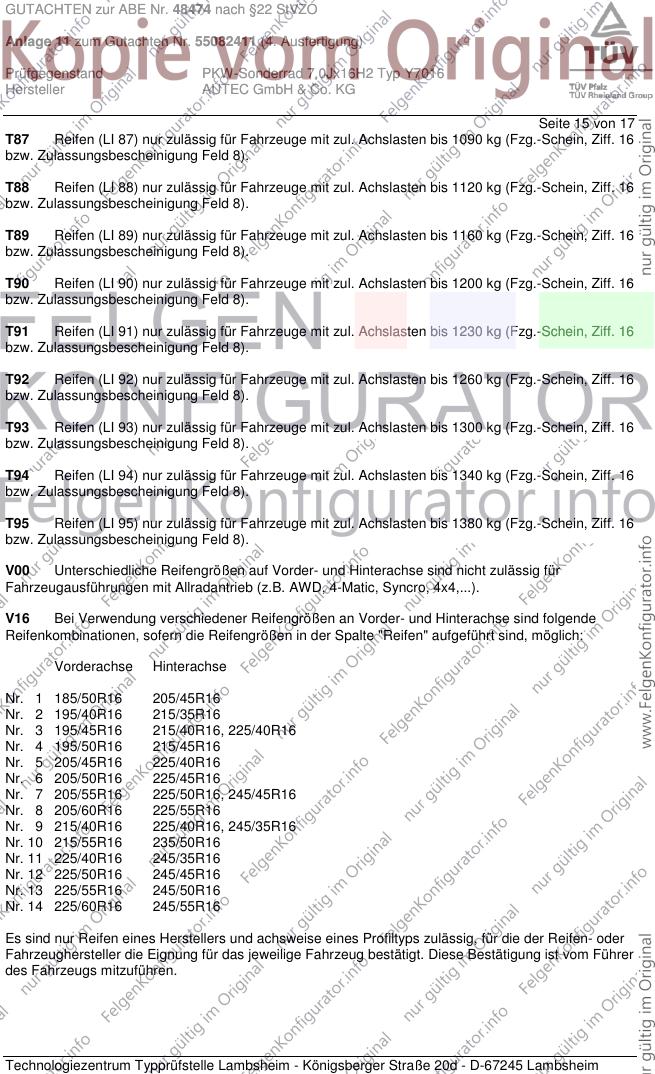

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 15 von 17
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.

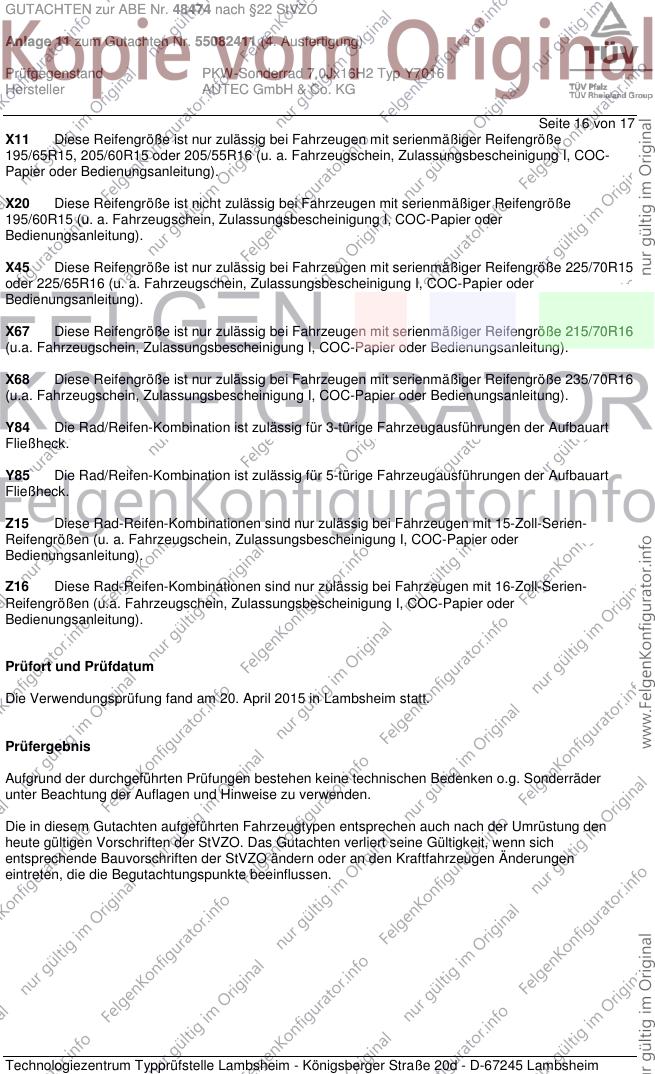

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 16 von 17
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X20 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. April 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.

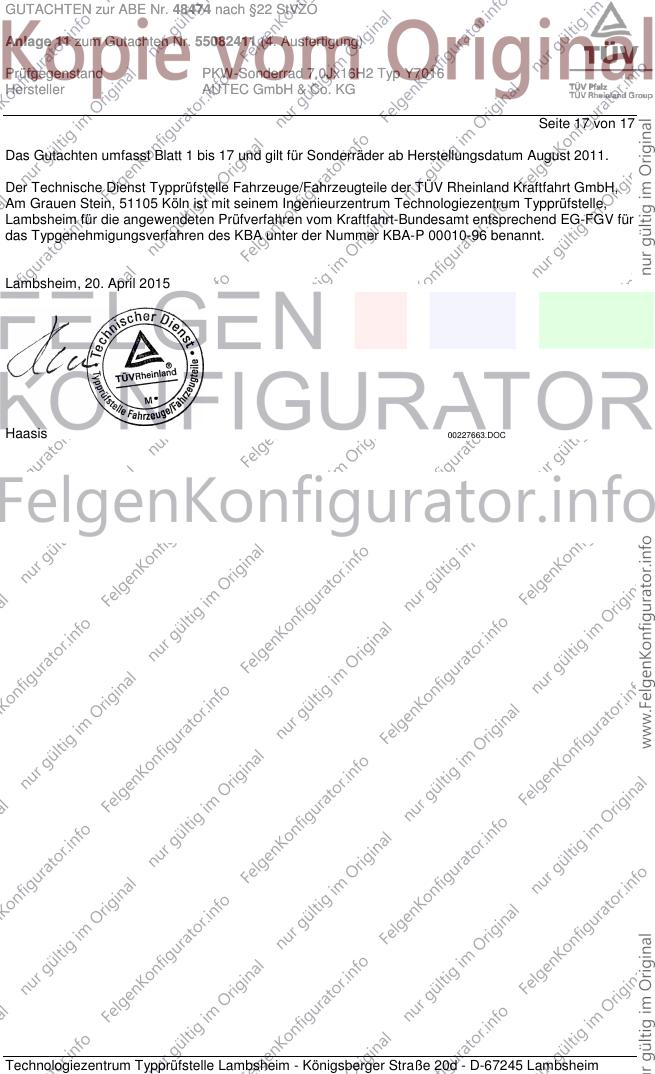

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55082411 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 17 von 17
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. April 2015
Haasis 00227663.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
