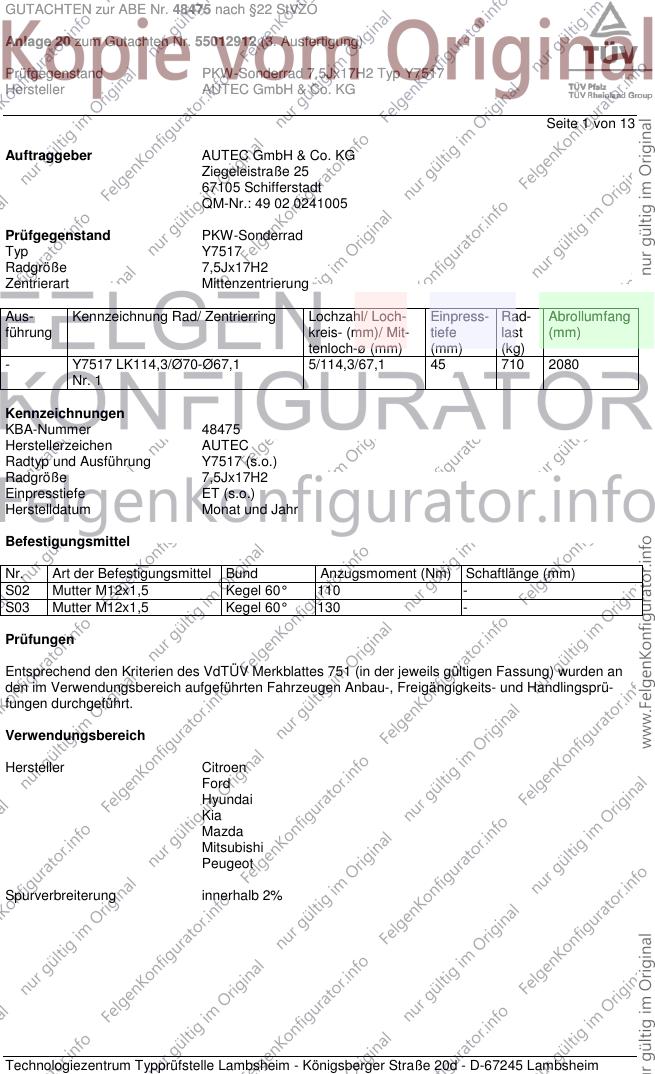

GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 13
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- Y7517 LK114,3/Ø70-Ø67,1 5/114,3/67,1 45 710 2080
Nr. 1
Kennzeichnungen
KBA-Nummer 48475
Herstellerzeichen AUTEC
Radtyp und Ausführung Y7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 215/60R17 0A1 A02 A04
B 84-110 215/65R17 A05 A08 A09
e2*2007/46*0117*.. 84-110 225/60R17 A12 A16 A21
A57 S02
Ford Maverick /Esc. 145 235/65R17 X68 0A1 A02 A04
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 A05 A08 A09
e4*98/14* 91-149 235/55R17 X45 X67 A12 A16 A21
0043,0051*.., 91-149 235/60R17 X67 X68 B02 S02
e13*2001/116* 91-149 235/65R17 A01 G68
0091,0093*.. 91-149 245/55R17 X45 X67
Hyundai Coupe 77-123 215/45R17 0A1 A02 A04
GK A05 A08 A09
e11*98/14*0186*.. A12 A16 A21
S02
Hyundai Sonata 100-184 215/50R17 R37 T90 0A1 A02 A04
NF 100-184 215/55R17 R37 A05 A08 A09
e11*2001/116*0241*. 100-184 225/50R17 A12 A16 A21
100-184 235/45R17 Lim S02
Hyundai Tucson 82-129 215/55R17 R64 0A1 A02 A04
JM 82-129 215/60R17 R64 A05 A08 A09
e4*2001/116*0087*.. 82-129 225/55R17 R64 A12 A16 A21
- mit Radhaus- 82-129 235/50R17 KMV S02
Verbreiterungen 82-129 235/55R17
Hyundai Tucson 82-129 215/55R17 0A1 A02 A04
JM 82-129 215/60R17 A05 A08 A09
e4*2001/116*0087*.. 82-129 225/55R17 A12 A16 A21
- ohne Radhaus- 82-129 235/50R17 A01 K1a K1b K2b KOV S02
Verbreiterungen 82-129 235/55R17 A01 K1a K1b K2b
Hyundai Veloster 97,103,137 215/45R17 0A1 A02 A04
FS 97,103,137 225/45R17 A01 K4t K8h A05 A08 A09
e11*2007/46*0194*.. A12 A16 A21
A58 Cpe S02
Hyundai i30 /-cw 66-105 205/50R17 A01 K1a K1b K2b K56 0A1 A02 A04
FD, FDH 66-105 215/45R17 T87 A05 A08 A09
e11*2001/116*0313*. 66-105 225/45R17 A01 K1a K1b K2b K56 A12 A16 A21
e11*2001/116*0343*. A74 Car Flh
e11*2007/46*0225*.. V17 S02
Hyundai i30 /-cw 66-99 205/50R17 A01 K2b K6g 0A1 A02 A04
GDH 66-99 215/45R17 A05 A08 A09
e11*2007/46*0337*..; 66-99 225/45R17 A01 K2b K6g A12 A16 A21
e11*2007/46*0338*.. A58 Car Cpe
Flh V17 S02
Hyundai i40 /-cw 85-131 205/50R17 A90 R37 T93 0A1 A02 A04
VF 85-131 205/55R17 A12 R37 A05 A08 A09
e4*2007/46*0263*..; 85-131 215/50R17 A12 A16 A21 A58
e4*2007/46*0264*.. 85-131 225/45R17 A12 Car Lim V17
85-131 225/50R17 A01 A12 K5d K5k K7a S02
85-131 235/45R17 A12
85-131 245/45R17 A01 A12 K5d K5k K7a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai ix20 57-94 205/50R17 K1c K2b 0A1 A01 A02
JC 57-94 215/45R17 K1a K1b K2b A04 A05 A08
e4*2007/46*0207*..; 57-94 225/45R17 K1c K2b A09 A12 A16
e4*2007/46*0223*.. A21 A58 A74
Flh V17 S02
Hyundai ix35 85-135 215/60R17 0A1 A02 A04
EL, ELH, LM 85-135 215/65R17 A05 A08 A09
e11*2007/46* 85-135 225/60R17 A12 A16 A21
0104*00-03; 85-135 235/55R17 A01 K1b A57 S02
0192*00-05; 85-135 235/60R17 A01 K1b
0128*00-06
Hyundai ix35 85-135 215/60R17 0A1 A02 A04
ELH, LM 85-135 215/65R17 A05 A08 A09
e11*2007/46* 85-135 225/60R17 A12 A16 A21
0128*07-.. A57 S02
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/50R17 A01 K2b K8h T93 0A1 A02 A04
RP 85-122 205/55R17 A01 G80 K2b K8h A05 A08 A09
e4*2007/46*0633*.. 85-122 215/45R17 T91 X88 A12 A16 A21
85-122 215/50R17 A01 G80 K1a K1b K2b K6g K8h A58 V17 S02
85-122 225/45R17 A01 K2b K8h
85-122 225/50R17 A01 G80 K1a K1b K2b K6g K8h
85-122 235/45R17 A01 G80 K1a K1b K2b K6g K8h
85-122 245/45R17 A01 G80 K1c K2c K5d K6g K8m
Kia Opirus 137-149 225/50R17 R37 T98 Z16 0A1 A02 A04
LD 137-149 225/55R17 A05 A08 A09
e4*2001/116*0075 137-149 235/50R17 A12 A16 A21
*00-02 137-149 245/45R17 T95 B03 Lim S02
Kia Soul 85-103 205/50R17 0A1 A02 A04
AM 85-103 205/55R17 A01 G73 A05 A08 A09
e4*2001/116*0139*..; 85-103 205/55R17 Z18 A12 A16 A21
e4*2007/46*0133*.. 85-103 215/50R17 A01 G73 K1a K1b K2b K5b K6g A58 V17 S02
85-103 225/45R17
85-103 235/45R17 A01 G73 K1a K1b K2b K5b K6g
Kia Sportage /KM 82-129 215/55R17 0A1 A02 A04
JE, JES 82-129 215/60R17 A05 A08 A09
e4*2001/116*0089*.., 82-129 225/55R17 A12 A16 A21
e4*2001/116*0120*.. 82-129 235/50R17 KOV S02
- ohne Radhaus- 82-129 235/55R17
Verbreiterungen
Kia Sportage /KM 82-129 215/55R17 R64 0A1 A02 A04
JE, JES 82-129 215/60R17 R64 A05 A08 A09
e4*2001/116*0089*.., 82-129 225/55R17 R64 A12 A16 A21
e4*2001/116*0120*.. 82-129 235/50R17 KMV S02
- mit Radhaus- 82-129 235/55R17
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Venga 55-94 205/50R17 K1c K2b 0A1 A01 A02
YN, -/S, -/G 55-94 215/45R17 K1a K1b K2b A04 A05 A08
e4*2007/46*0130*..; 55-94 225/45R17 K1c K2b A09 A12 A16
e4*2007/46*0131*..; A21 A58 Flh
e4*2007/46*0261*..; V17 S02
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 205/50R17 A01 K1a K1b K2b K56 0A1 A02 A04
ED 66-106 215/45R17 A05 A08 A09
e4*2001/116*0121*.; 66-106 225/45R17 A01 K1a K1b K2b K56 A12 A16 A21
e4*2007/46*0132*.. Car Cpe Flh
- pro_cee'd /-SW V17 S02
Kia cee'd /-SW 66-99 205/50R17 A01 K1a K1b K2b K6g 0A1 A02 A04
JD 66-99 215/45R17 A05 A08 A09
e4*2007/46*0496*..; 66-99 225/45R17 A01 K1a K1b K2b K6g A12 A16 A21
e4*2007/46*0497*.. A58 Car V17
VoM Y85 S02
Kia pro_cee'd 66-99 205/50R17 K1a K1b K2b K4h K6g 0A1 A01 A02
JD 66-99 215/45R17 K4h A04 A05 A08
e4*2007/46*0496*.. 66-99 225/45R17 K1a K1b K2b K4h K6g A09 A12 A16
A21 A58 V17
VoM Y84 S02
Mazda 3 191 205/50R17 K1c K42 K46 M+S 0A1 A01 A02
BK 191 215/45R17 K1a K1b K46 M+S A04 A05 A08
e1*2001/116*0234*.. 191 225/45R17 K1c K42 K46 M+S A09 A12 A16
62-110 205/50R17 K1c K42 K46 A21 B02 Flh
62-110 215/45R17 K1a K1b K46 Lim V17 S02
62-110 225/45R17 K1c K25 K42 K46
Mazda 3 74-121 205/50R17 0A1 A02 A04
BL 74-121 205/55R17 A05 A08 A09
e11*2001/116* 74-121 215/50R17 A01 K6e A12 A16 A21
0262*10-.. 74-121 225/45R17 A01 K6e A58 Flh Lim
ab Modell 2013 74-121 225/50R17 A01 K1a K1b K2b K4h K6r V17 S03
(FIN: -JMZBM...) 74-121 235/45R17 A01 K6e
Mazda 3 191 205/50R17 A01 K1a K1b K6b M+S 0A1 A02 A04
BL 191 215/45R17 M+S A05 A08 A09
e11*2001/116* 191 225/45R17 A01 K1a K1b K6b M+S A12 A16 A21
0262*00-09 77-136 205/50R17 A01 K1a K1b K6b Flh Sth V17
(FIN: -JMZBL...) 77-136 215/45R17 T87 T88 T91 S02
77-136 225/45R17 A01 K1a K1b K6b
Mazda 5 81-107 205/50R17 K1c K42 T93 0A1 A01 A02
CR1 81-107 215/45R17 K1a K42 T91 A04 A05 A08
e13*2001/116*0156*. 81-107 225/45R17 K1c K42 T90 A09 A12 A16
A21 B02 V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 5 85,106,110 205/50R17 K1a K1b K4h K6f K6g T93 0A1 A01 A02
CW 85,106,110 215/45R17 K4h K6f K6g T91 A04 A05 A08
e1*2007/46*0433*.. 85,106,110 225/45R17 K1a K1b K4h K6f K6g T90 T91 A09 A12 A16
A21 A58 V17
S02
Mazda 6 119-122 205/50R17 K42 M+S 0A1 A01 A02
GG/GY; GG1/GY1 88-108 205/50R17 K42 R37 A04 A05 A08
e1*98/14*0188*..; 88-122 215/45R17 K42 T87 T88 T91 A09 A12 A16
e11*2001/116*0203*. 88-122 225/45R17 K42 A21 Car Flh
88-122 235/40R17 K1c K2b K42 R70 Lim V00 V17
88-191 215/45R17 K42 M+S T87 T88 T91 S02
Mazda 6 88-136 205/50R17 K1c K2b K42 R37 T89 T93 0A1 A01 A02
GH 88-136 205/55R17 K1c K2b K42 R37 A04 A05 A08
e1*2001/116* 88-136 215/50R17 K1c K2b K42 A09 A12 A16
0448*00-13 88-136 215/55R17 G03 K1c K2b K42 A21 A58 A74
88-136 225/45R17 K1c K2b K42 Car Flh Lim
88-136 225/50R17 K1c K2b K41 K42 V17 S02
88-136 235/45R17 K1c K2b K42
Mazda 6 107-141 215/55R17 A39 M+S 0A1 A02 A04
GJ, GH 107-141 215/60R17 A90 M+S A05 A08 A09
e1*2007/46*1001*.. 107-141 225/55R17 A90 A16 A21 A58
e1*2001/116* 107-141 245/50R17 A01 A12 K6e R03 Car Lim V17
0448*14-.. S03
- ab Modell 2013
Mazda CX-5 110-129 225/65R17 A33 0A1 A02 A04
KE, GH 110-129 235/60R17 A33 A05 A08 A09
e13*2007/46*1247*..; 110-129 235/65R17 A12 A16 A21 S03
e1*2001/116* 110-129 255/55R17 A01 A12 K1c
0448*14-.. 110-129 255/60R17 A01 A12 K1c
Mazda CX-7 120-191 235/65R17 A13 M+S 0A1 A02 A04
ER, ERE 120-191 255/60R17 A01 A12 K1c K2b M+S A05 A08 A09
e11*2001/116*0308*. A16 A21 A57
e13*2007/46*1109*.. S02
Mazda MX-5 93, 118 215/40R17 K1c K2b K42 0A1 A01 A02
NC1, NC1E 93, 118 215/45R17 G01 K1c K2b K42 A04 A05 A08
e11*2001/116*0202*. A09 A12 A16
e1*2001/116*0371*.. A21 S02
Mazda RX8 141,151 225/50R17 0A1 A02 A04
SE 141,151 235/45R17 A05 A08 A09
e11*2001/116*0199*. 141-170 225/50R17 M+S A12 A16 A21
141-170 235/45R17 M+S B03 S02
Mazda Tribute 91,110 235/55R17 X67 0A1 A02 A04
EP, -/R, EP2, -/R 91,110 235/60R17 A05 A08 A09
e4*98/14* 91,110 235/65R17 A01 G68 A12 A16 A21
0044, 0052*.., 91,110 245/55R17 A01 K2b X67 B02 KOV S02
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda Tribute 145,149 235/65R17 X68 0A1 A02 A04
EP, -/R, EP2, -/R 91-149 235/55R17 X67 A05 A08 A09
e4*98/14* 91-149 235/60R17 A12 A16 A21
0044, 0052*.., 91-149 235/65R17 A01 G68 B02 KMV S02
e13*2001/116* 91-149 245/55R17 X67
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 215/60R17 0A1 A02 A04
GA0 85,86,110 225/55R17 A01 K1b K2b A05 A08 A09
e1*2007/46*0368*.. A12 A16 A21
A57 S02
Mitsubishi Grandis 100-121 215/55R17 A01 K1b 0A1 A02 A04
NA0W 100-121 235/45R17 A01 K1b T93 T94 A05 A08 A09
e1*2001/116*0269*.. A12 A16 A21
S02
Mitsubishi Lancer 80-110 205/50R17 0A1 A02 A04
CY0 80-110 205/55R17 A05 A08 A09
e1*2001/116*0441*.. 80-110 215/50R17 A01 K1c K42 A12 A16 A21
- Limousine 80-110 225/45R17 A58 Flh Lim
- Sportback 80-110 225/50R17 A01 K1c K2b K42 V17 S02
80-110 235/45R17 A01 K1c K42
Peugeot 4008 84-110 215/60R17 0A1 A02 A04
B 84-110 215/65R17 A05 A08 A09
e2*2007/46*0115*.. 84-110 225/60R17 A12 A16 A21
A57 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 13
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer bauartbe-
dingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbeschei-
nigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim ent-
sprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorga-
ben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luft-
druck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A74 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
können die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit Elektronik-
teil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-, Fahrzeug- oder
Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 13

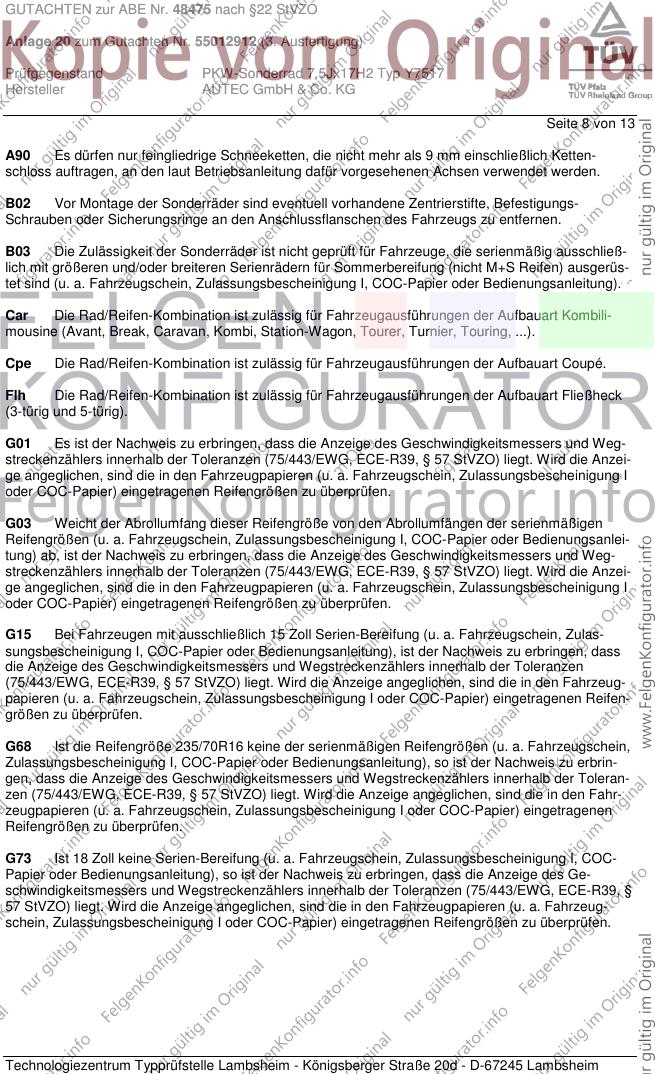

A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 13

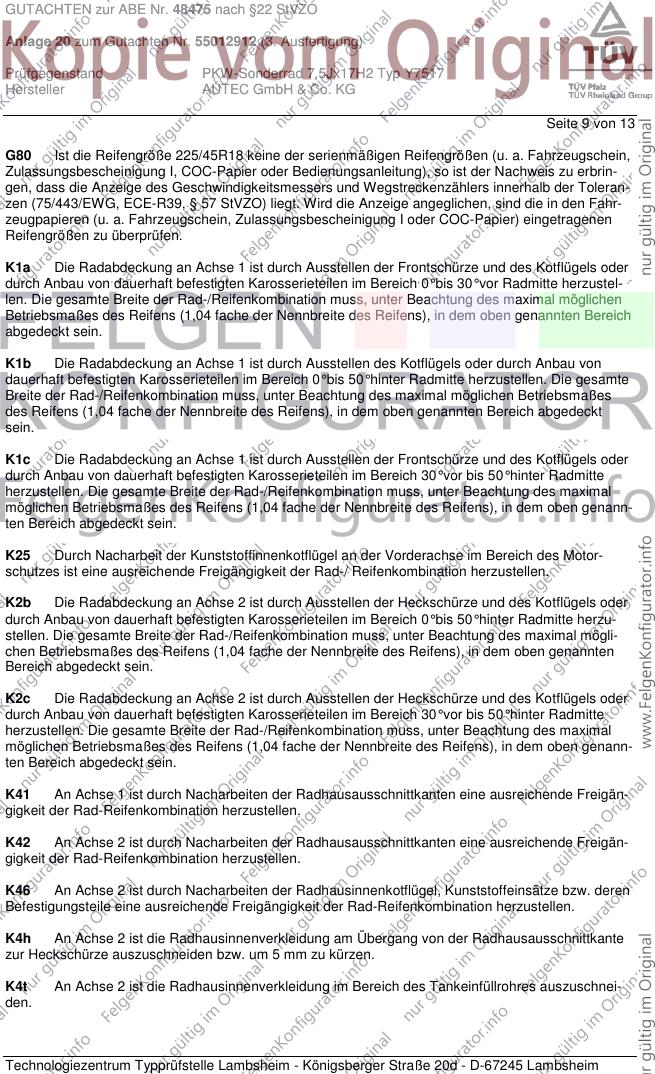

G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres auszuschnei-
den.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 13
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

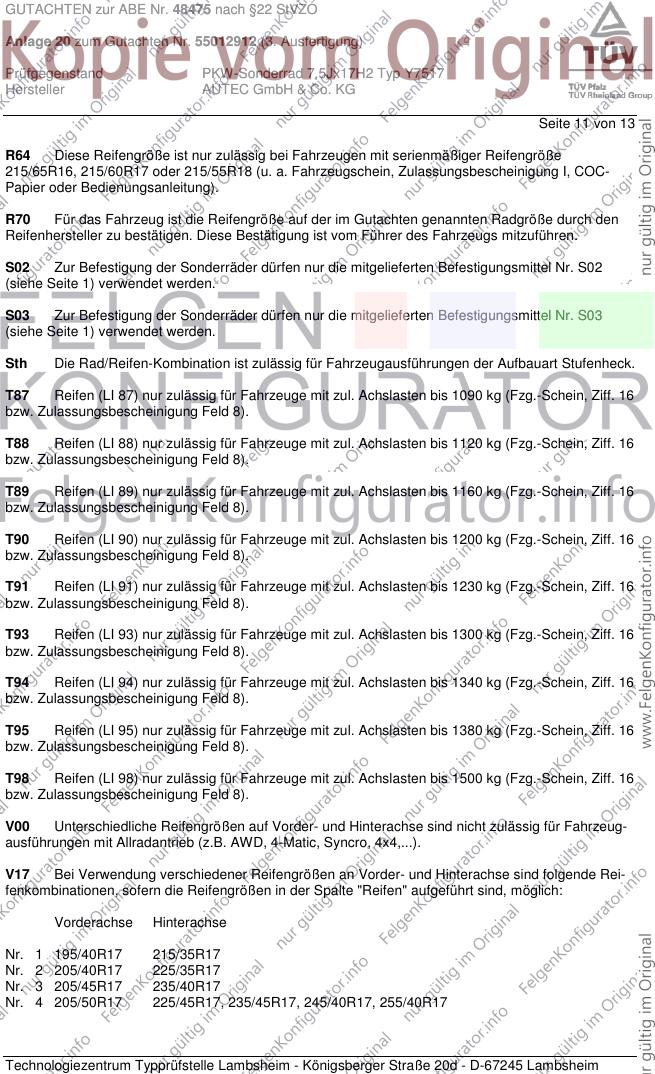

GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 13
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

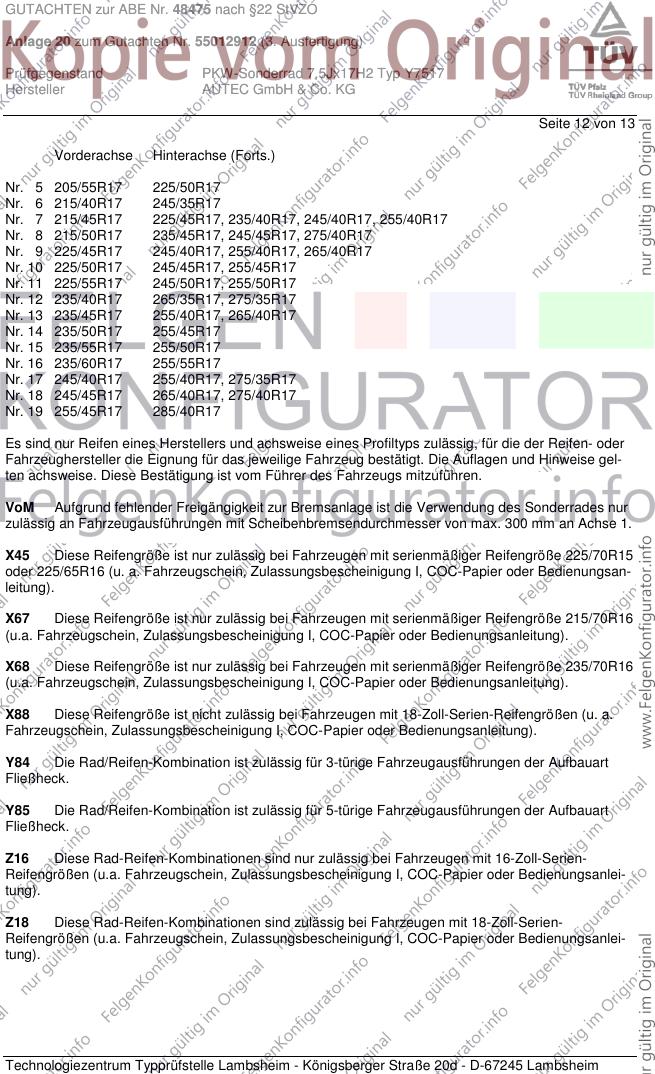

GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 13
Vorderachse Hinterachse (Forts.)
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

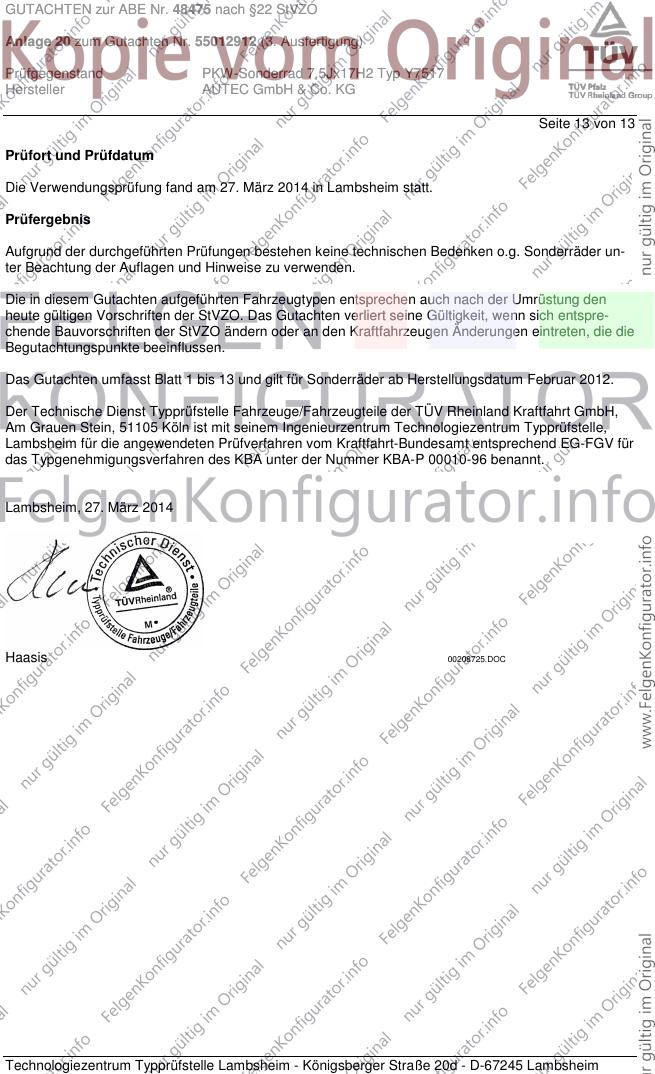

GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55012912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. März 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Februar 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. März 2014
Haasis 00208725.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
