Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48575*03
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 H2
Typ: ADV11 8017
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.

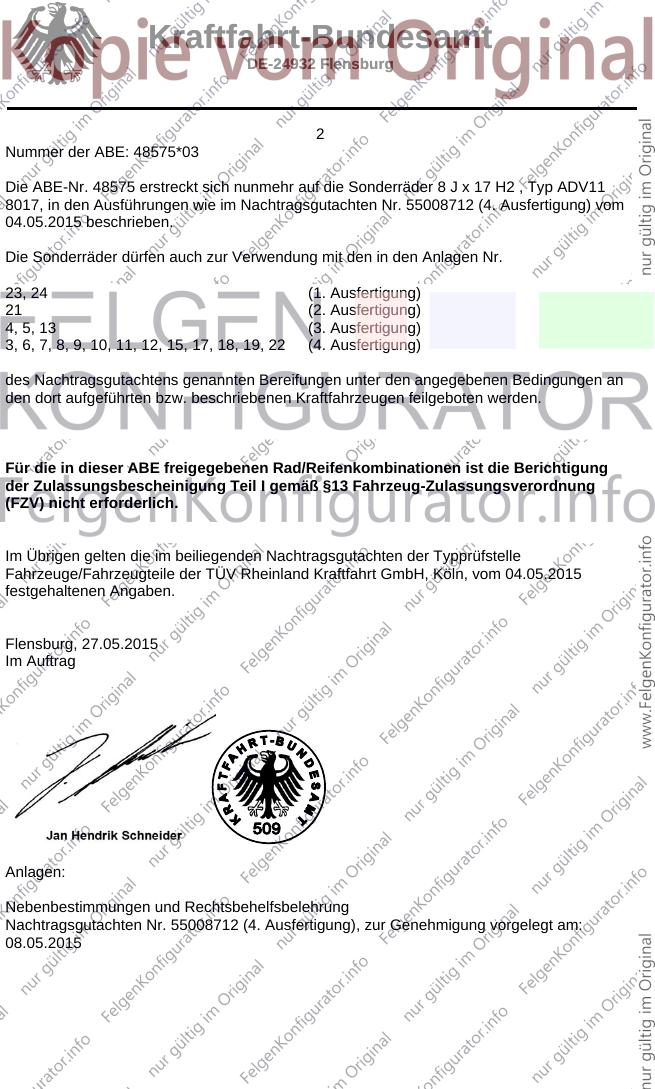

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48575*03
Die ABE-Nr. 48575 erstreckt sich nunmehr auf die Sonderräder 8 J x 17 H2 , Typ ADV11
8017, in den Ausführungen wie im Nachtragsgutachten Nr. 55008712 (4. Ausfertigung) vom
04.05.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
23, 24 (1. Ausfertigung)
21 (2. Ausfertigung)
4, 5, 13 (3. Ausfertigung)
3, 6, 7, 8, 9, 10, 11, 12, 15, 17, 18, 19, 22 (4. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 04.05.2015
festgehaltenen Angaben.
Flensburg, 27.05.2015
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55008712 (4. Ausfertigung), zur Genehmigung vorgelegt am:
08.05.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48575*03
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

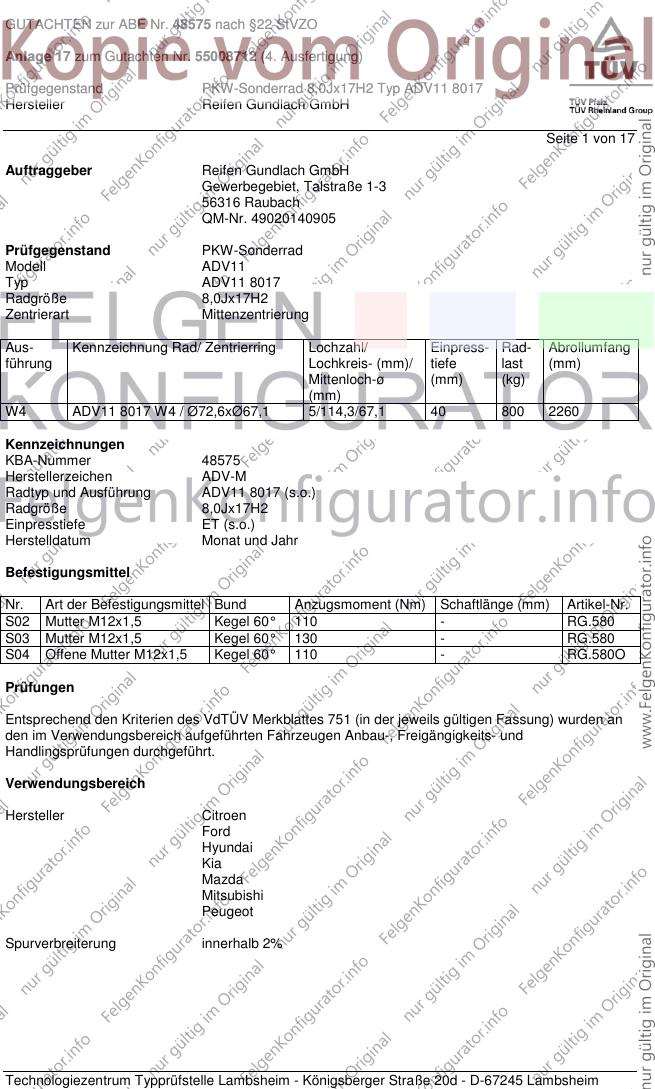

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 17
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV11
Typ ADV11 8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 ADV11 8017 W4 / Ø72,6xØ67,1 5/114,3/67,1 40 800 2260
Kennzeichnungen
KBA-Nummer 48575
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV11 8017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Mutter M12x1,5 Kegel 60° 110 - RG.580
S03 Mutter M12x1,5 Kegel 60° 130 - RG.580
S04 Offene Mutter M12x1,5 Kegel 60° 110 - RG.580O
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

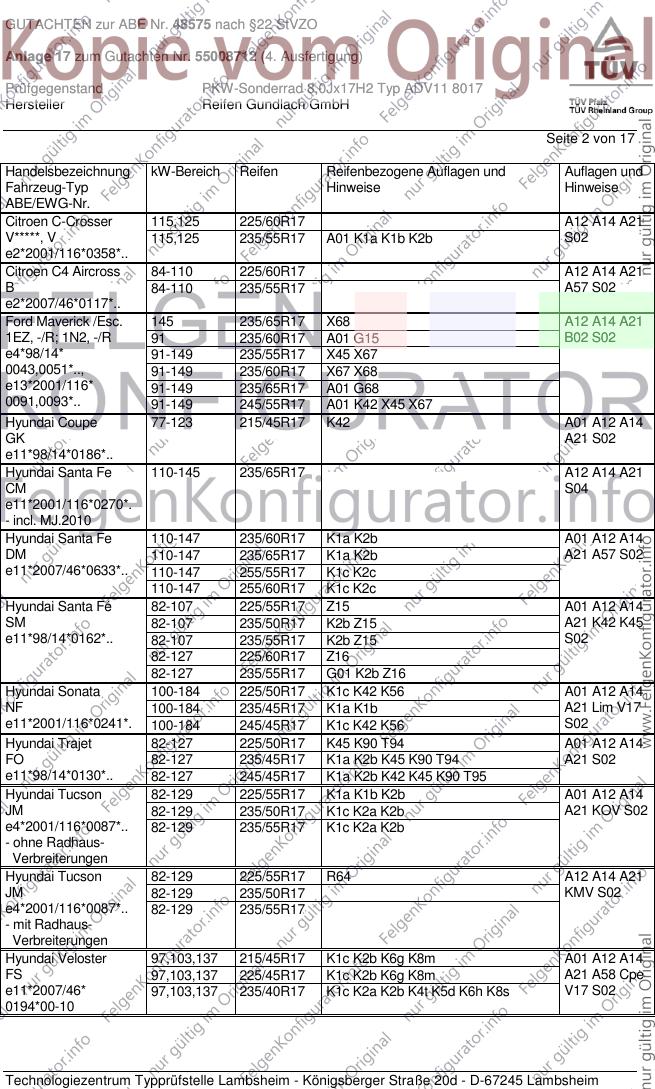

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 225/60R17 A12 A14 A21
V*****, V 115,125 235/55R17 A01 K1a K1b K2b S02
e2*2001/116*0358*..
Citroen C4 Aircross 84-110 225/60R17 A12 A14 A21
B 84-110 235/55R17 A57 S02
e2*2007/46*0117*..
Ford Maverick /Esc. 145 235/65R17 X68 A12 A14 A21
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 B02 S02
e4*98/14* 91-149 235/55R17 X45 X67
0043,0051*.., 91-149 235/60R17 X67 X68
e13*2001/116* 91-149 235/65R17 A01 G68
0091,0093*.. 91-149 245/55R17 A01 K42 X45 X67
Hyundai Coupe 77-123 215/45R17 K42 A01 A12 A14
GK A21 S02
e11*98/14*0186*..
Hyundai Santa Fe 110-145 235/65R17 A12 A14 A21
CM S04
e11*2001/116*0270*.
- incl. MJ.2010
Hyundai Santa Fe 110-147 235/60R17 K1a K2b A01 A12 A14
DM 110-147 235/65R17 K1a K2b A21 A57 S02
e11*2007/46*0633*.. 110-147 255/55R17 K1c K2c
110-147 255/60R17 K1c K2c
Hyundai Santa Fé 82-107 225/55R17 Z15 A01 A12 A14
SM 82-107 235/50R17 K2b Z15 A21 K42 K45
e11*98/14*0162*.. 82-107 235/55R17 K2b Z15 S02
82-127 225/60R17 Z16
82-127 235/55R17 G01 K2b Z16
Hyundai Sonata 100-184 225/50R17 K1c K42 K56 A01 A12 A14
NF 100-184 235/45R17 K1a K1b A21 Lim V17
e11*2001/116*0241*. 100-184 245/45R17 K1c K42 K56 S02
Hyundai Trajet 82-127 225/50R17 K45 K90 T94 A01 A12 A14
FO 82-127 235/45R17 K1a K2b K45 K90 T94 A21 S02
e11*98/14*0130*.. 82-127 245/45R17 K1a K2b K42 K45 K90 T95
Hyundai Tucson 82-129 225/55R17 K1a K1b K2b A01 A12 A14
JM 82-129 235/50R17 K1c K2a K2b A21 KOV S02
e4*2001/116*0087*.. 82-129 235/55R17 K1c K2a K2b
- ohne Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 225/55R17 R64 A12 A14 A21
JM 82-129 235/50R17 KMV S02
e4*2001/116*0087*.. 82-129 235/55R17
- mit Radhaus-
Verbreiterungen
Hyundai Veloster 97,103,137 215/45R17 K1c K2b K6g K8m A01 A12 A14
FS 97,103,137 225/45R17 K1c K2b K6g K8m A21 A58 Cpe
e11*2007/46* 97,103,137 235/40R17 K1c K2a K2b K4t K5d K6h K8s V17 S02
0194*00-10
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

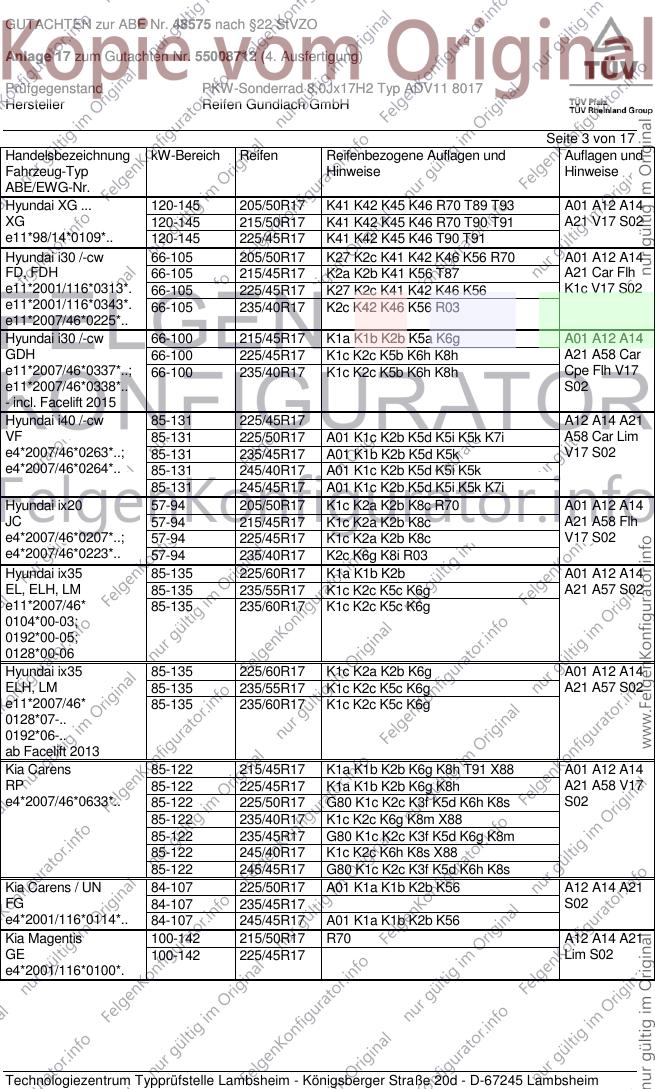

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai XG ... 120-145 205/50R17 K41 K42 K45 K46 R70 T89 T93 A01 A12 A14
XG 120-145 215/50R17 K41 K42 K45 K46 R70 T90 T91 A21 V17 S02
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K45 K46 T90 T91
Hyundai i30 /-cw 66-105 205/50R17 K27 K2c K41 K42 K46 K56 R70 A01 A12 A14
FD, FDH 66-105 215/45R17 K2a K2b K41 K56 T87 A21 Car Flh
e11*2001/116*0313*. 66-105 225/45R17 K27 K2c K41 K42 K46 K56 K1c V17 S02
e11*2001/116*0343*. 66-105 235/40R17 K2c K42 K46 K56 R03
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 215/45R17 K1a K1b K2b K5a K6g A01 A12 A14
GDH 66-100 225/45R17 K1c K2c K5b K6h K8h A21 A58 Car
e11*2007/46*0337*..; 66-100 235/40R17 K1c K2c K5b K6h K8h Cpe Flh V17
e11*2007/46*0338*.. S02
- incl. Facelift 2015
Hyundai i40 /-cw 85-131 225/45R17 A12 A14 A21
VF 85-131 225/50R17 A01 K1c K2b K5d K5i K5k K7i A58 Car Lim
e4*2007/46*0263*..; 85-131 235/45R17 A01 K1b K2b K5d K5k V17 S02
e4*2007/46*0264*.. 85-131 245/40R17 A01 K1c K2b K5d K5i K5k
85-131 245/45R17 A01 K1c K2b K5d K5i K5k K7i
Hyundai ix20 57-94 205/50R17 K1c K2a K2b K8c R70 A01 A12 A14
JC 57-94 215/45R17 K1c K2a K2b K8c A21 A58 Flh
e4*2007/46*0207*..; 57-94 225/45R17 K1c K2a K2b K8c V17 S02
e4*2007/46*0223*.. 57-94 235/40R17 K2c K6g K8i R03
Hyundai ix35 85-135 225/60R17 K1a K1b K2b A01 A12 A14
EL, ELH, LM 85-135 235/55R17 K1c K2c K5c K6g A21 A57 S02
e11*2007/46* 85-135 235/60R17 K1c K2c K5c K6g
0104*00-03;
0192*00-05;
0128*00-06
Hyundai ix35 85-135 225/60R17 K1c K2a K2b K6g A01 A12 A14
ELH, LM 85-135 235/55R17 K1c K2c K5c K6g A21 A57 S02
e11*2007/46* 85-135 235/60R17 K1c K2c K5c K6g
0128*07-..
0192*06-..
ab Facelift 2013
Kia Carens 85-122 215/45R17 K1a K1b K2b K6g K8h T91 X88 A01 A12 A14
RP 85-122 225/45R17 K1a K1b K2b K6g K8h A21 A58 V17
e4*2007/46*0633*.. 85-122 225/50R17 G80 K1c K2c K3f K5d K6h K8s S02
85-122 235/40R17 K1c K2c K6g K8m X88
85-122 235/45R17 G80 K1c K2c K3f K5d K6g K8m
85-122 245/40R17 K1c K2c K6h K8s X88
85-122 245/45R17 G80 K1c K2c K3f K5d K6h K8s
Kia Carens / UN 84-107 225/50R17 A01 K1a K1b K2b K56 A12 A14 A21
FG 84-107 235/45R17 S02
e4*2001/116*0114*.. 84-107 245/45R17 A01 K1a K1b K2b K56
Kia Magentis 100-142 215/50R17 R70 A12 A14 A21
GE 100-142 225/45R17 Lim S02
e4*2001/116*0100*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

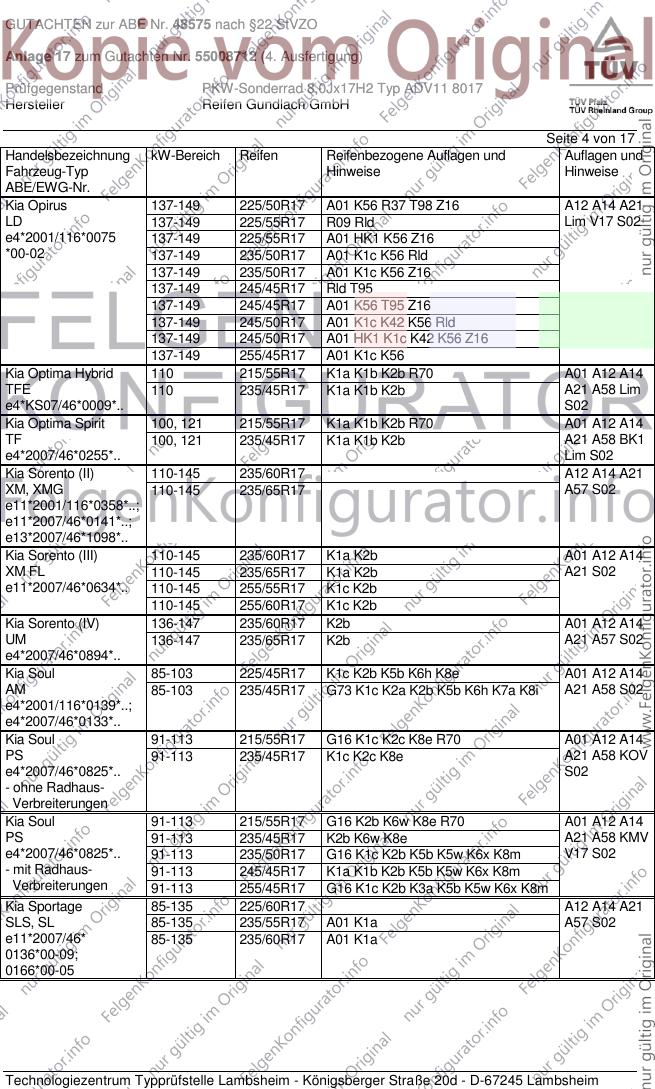

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Opirus 137-149 225/50R17 A01 K56 R37 T98 Z16 A12 A14 A21
LD 137-149 225/55R17 R09 Rld Lim V17 S02
e4*2001/116*0075 137-149 225/55R17 A01 HK1 K56 Z16
*00-02 137-149 235/50R17 A01 K1c K56 Rld
137-149 235/50R17 A01 K1c K56 Z16
137-149 245/45R17 Rld T95
137-149 245/45R17 A01 K56 T95 Z16
137-149 245/50R17 A01 K1c K42 K56 Rld
137-149 245/50R17 A01 HK1 K1c K42 K56 Z16
137-149 255/45R17 A01 K1c K56
Kia Optima Hybrid 110 215/55R17 K1a K1b K2b R70 A01 A12 A14
TFE 110 235/45R17 K1a K1b K2b A21 A58 Lim
e4*KS07/46*0009*.. S02
Kia Optima Spirit 100, 121 215/55R17 K1a K1b K2b R70 A01 A12 A14
TF 100, 121 235/45R17 K1a K1b K2b A21 A58 BK1
e4*2007/46*0255*.. Lim S02
Kia Sorento (II) 110-145 235/60R17 A12 A14 A21
XM, XMG 110-145 235/65R17 A57 S02
e11*2001/116*0358*..;
e11*2007/46*0141*..;
e13*2007/46*1098*..
Kia Sorento (III) 110-145 235/60R17 K1a K2b A01 A12 A14
XM FL 110-145 235/65R17 K1a K2b A21 S02
e11*2007/46*0634*.. 110-145 255/55R17 K1c K2b
110-145 255/60R17 K1c K2b
Kia Sorento (IV) 136-147 235/60R17 K2b A01 A12 A14
UM 136-147 235/65R17 K2b A21 A57 S02
e4*2007/46*0894*..
Kia Soul 85-103 225/45R17 K1c K2b K5b K6h K8e A01 A12 A14
AM 85-103 235/45R17 G73 K1c K2a K2b K5b K6h K7a K8i A21 A58 S02
e4*2001/116*0139*..;
e4*2007/46*0133*..
Kia Soul 91-113 215/55R17 G16 K1c K2c K8e R70 A01 A12 A14
PS 91-113 235/45R17 K1c K2c K8e A21 A58 KOV
e4*2007/46*0825*.. S02
- ohne Radhaus-
Verbreiterungen
Kia Soul 91-113 215/55R17 G16 K2b K6w K8e R70 A01 A12 A14
PS 91-113 235/45R17 K2b K6w K8e A21 A58 KMV
e4*2007/46*0825*.. 91-113 235/50R17 G16 K1c K2b K5b K5w K6x K8m V17 S02
- mit Radhaus- 91-113 245/45R17 K1a K1b K2b K5b K5w K6x K8m
Verbreiterungen 91-113 255/45R17 G16 K1c K2b K3a K5b K5w K6x K8m
Kia Sportage 85-135 225/60R17 A12 A14 A21
SLS, SL 85-135 235/55R17 A01 K1a A57 S02
e11*2007/46* 85-135 235/60R17 A01 K1a
0136*00-09;
0166*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

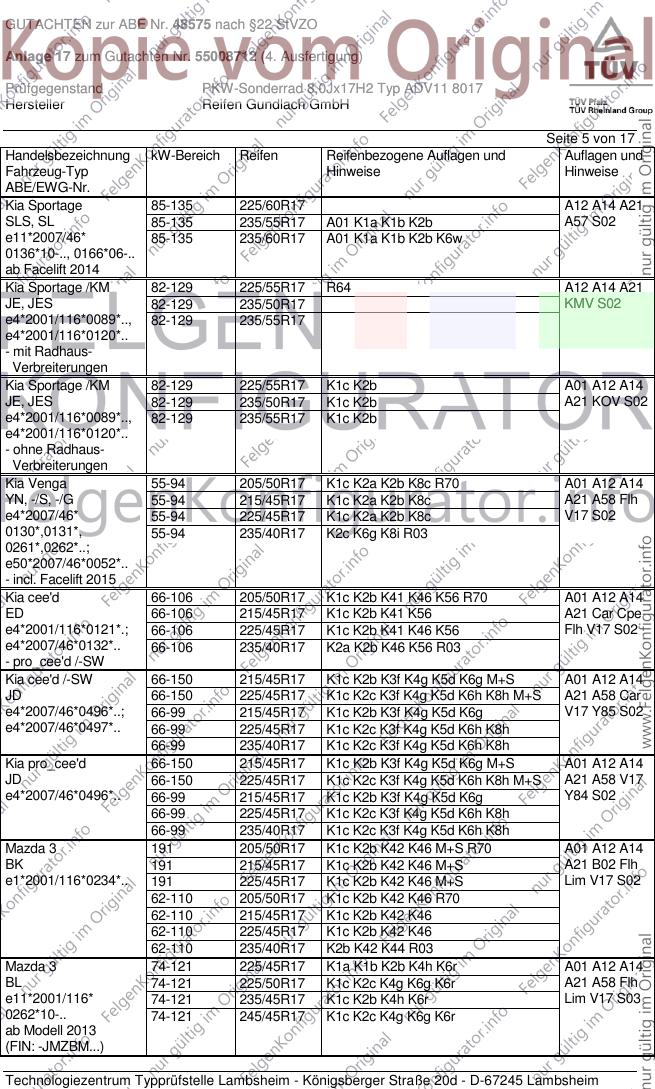

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage 85-135 225/60R17 A12 A14 A21
SLS, SL 85-135 235/55R17 A01 K1a K1b K2b A57 S02
e11*2007/46* 85-135 235/60R17 A01 K1a K1b K2b K6w
0136*10-.., 0166*06-..
ab Facelift 2014
Kia Sportage /KM 82-129 225/55R17 R64 A12 A14 A21
JE, JES 82-129 235/50R17 KMV S02
e4*2001/116*0089*.., 82-129 235/55R17
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 225/55R17 K1c K2b A01 A12 A14
JE, JES 82-129 235/50R17 K1c K2b A21 KOV S02
e4*2001/116*0089*.., 82-129 235/55R17 K1c K2b
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Kia Venga 55-94 205/50R17 K1c K2a K2b K8c R70 A01 A12 A14
YN, -/S, -/G 55-94 215/45R17 K1c K2a K2b K8c A21 A58 Flh
e4*2007/46* 55-94 225/45R17 K1c K2a K2b K8c V17 S02
0130*,0131*, 55-94 235/40R17 K2c K6g K8i R03
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 205/50R17 K1c K2b K41 K46 K56 R70 A01 A12 A14
ED 66-106 215/45R17 K1c K2b K41 K56 A21 Car Cpe
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2b K41 K46 K56 Flh V17 S02
e4*2007/46*0132*.. 66-106 235/40R17 K2a K2b K46 K56 R03
- pro_cee'd /-SW
Kia cee'd /-SW 66-150 215/45R17 K1c K2b K3f K4g K5d K6g M+S A01 A12 A14
JD 66-150 225/45R17 K1c K2c K3f K4g K5d K6h K8h M+S A21 A58 Car
e4*2007/46*0496*..; 66-99 215/45R17 K1c K2b K3f K4g K5d K6g V17 Y85 S02
e4*2007/46*0497*.. 66-99 225/45R17 K1c K2c K3f K4g K5d K6h K8h
66-99 235/40R17 K1c K2c K3f K4g K5d K6h K8h
Kia pro_cee'd 66-150 215/45R17 K1c K2b K3f K4g K5d K6g M+S A01 A12 A14
JD 66-150 225/45R17 K1c K2c K3f K4g K5d K6h K8h M+S A21 A58 V17
e4*2007/46*0496*.. 66-99 215/45R17 K1c K2b K3f K4g K5d K6g Y84 S02
66-99 225/45R17 K1c K2c K3f K4g K5d K6h K8h
66-99 235/40R17 K1c K2c K3f K4g K5d K6h K8h
Mazda 3 191 205/50R17 K1c K2b K42 K46 M+S R70 A01 A12 A14
BK 191 215/45R17 K1c K2b K42 K46 M+S A21 B02 Flh
e1*2001/116*0234*.. 191 225/45R17 K1c K2b K42 K46 M+S Lim V17 S02
62-110 205/50R17 K1c K2b K42 K46 R70
62-110 215/45R17 K1c K2b K42 K46
62-110 225/45R17 K1c K2b K42 K46
62-110 235/40R17 K2b K42 K44 R03
Mazda 3 74-121 225/45R17 K1a K1b K2b K4h K6r A01 A12 A14
BL 74-121 225/50R17 K1c K2c K4g K6g K6r A21 A58 Flh
e11*2001/116* 74-121 235/45R17 K1c K2b K4h K6r Lim V17 S03
0262*10-.. 74-121 245/45R17 K1c K2c K4g K6g K6r
ab Modell 2013
(FIN: -JMZBM...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

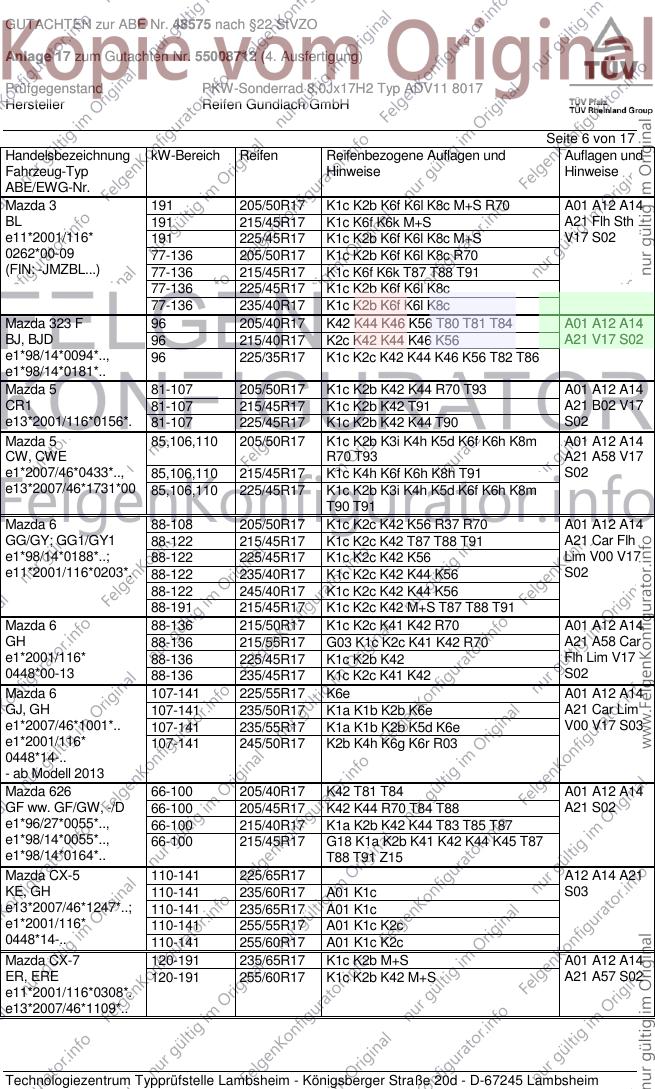

Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 191 205/50R17 K1c K2b K6f K6l K8c M+S R70 A01 A12 A14
BL 191 215/45R17 K1c K6f K6k M+S A21 Flh Sth
e11*2001/116* 191 225/45R17 K1c K2b K6f K6l K8c M+S V17 S02
0262*00-09 77-136 205/50R17 K1c K2b K6f K6l K8c R70
(FIN: -JMZBL...) 77-136 215/45R17 K1c K6f K6k T87 T88 T91
77-136 225/45R17 K1c K2b K6f K6l K8c
77-136 235/40R17 K1c K2b K6f K6l K8c
Mazda 323 F 96 205/40R17 K42 K44 K46 K56 T80 T81 T84 A01 A12 A14
BJ, BJD 96 215/40R17 K2c K42 K44 K46 K56 A21 V17 S02
e1*98/14*0094*.., 96 225/35R17 K1c K2c K42 K44 K46 K56 T82 T86
e1*98/14*0181*..
Mazda 5 81-107 205/50R17 K1c K2b K42 K44 R70 T93 A01 A12 A14
CR1 81-107 215/45R17 K1c K2b K42 T91 A21 B02 V17
e13*2001/116*0156*. 81-107 225/45R17 K1c K2b K42 K44 T90 S02
Mazda 5 85,106,110 205/50R17 K1c K2b K3i K4h K5d K6f K6h K8m A01 A12 A14
CW, CWE R70 T93 A21 A58 V17
e1*2007/46*0433*.., 85,106,110 215/45R17 K1c K4h K6f K6h K8h T91 S02
e13*2007/46*1731*00 85,106,110 225/45R17 K1c K2b K3i K4h K5d K6f K6h K8m
T90 T91
Mazda 6 88-108 205/50R17 K1c K2c K42 K56 R37 R70 A01 A12 A14
GG/GY; GG1/GY1 88-122 215/45R17 K1c K2c K42 T87 T88 T91 A21 Car Flh
e1*98/14*0188*..; 88-122 225/45R17 K1c K2c K42 K56 Lim V00 V17
e11*2001/116*0203*. 88-122 235/40R17 K1c K2c K42 K44 K56 S02
88-122 245/40R17 K1c K2c K42 K44 K56
88-191 215/45R17 K1c K2c K42 M+S T87 T88 T91
Mazda 6 88-136 215/50R17 K1c K2c K41 K42 R70 A01 A12 A14
GH 88-136 215/55R17 G03 K1c K2c K41 K42 R70 A21 A58 Car
e1*2001/116* 88-136 225/45R17 K1c K2b K42 Flh Lim V17
0448*00-13 88-136 235/45R17 K1c K2c K41 K42 S02
Mazda 6 107-141 225/55R17 K6e A01 A12 A14
GJ, GH 107-141 235/50R17 K1a K1b K2b K6e A21 Car Lim
e1*2007/46*1001*.. 107-141 235/55R17 K1a K1b K2b K5d K6e V00 V17 S03
e1*2001/116* 107-141 245/50R17 K2b K4h K6g K6r R03
0448*14-..
- ab Modell 2013
Mazda 626 66-100 205/40R17 K42 T81 T84 A01 A12 A14
GF ww. GF/GW, -/D 66-100 205/45R17 K42 K44 R70 T84 T88 A21 S02
e1*96/27*0055*.., 66-100 215/40R17 K1a K2b K42 K44 T83 T85 T87
e1*98/14*0055*.., 66-100 215/45R17 G18 K1a K2b K41 K42 K44 K45 T87
e1*98/14*0164*.. T88 T91 Z15
Mazda CX-5 110-141 225/65R17 A12 A14 A21
KE, GH 110-141 235/60R17 A01 K1c S03
e13*2007/46*1247*..; 110-141 235/65R17 A01 K1c
e1*2001/116* 110-141 255/55R17 A01 K1c K2c
0448*14-.. 110-141 255/60R17 A01 K1c K2c
Mazda CX-7 120-191 235/65R17 K1c K2b M+S A01 A12 A14
ER, ERE 120-191 255/60R17 K1c K2b K42 M+S A21 A57 S02
e11*2001/116*0308*.
e13*2007/46*1109*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

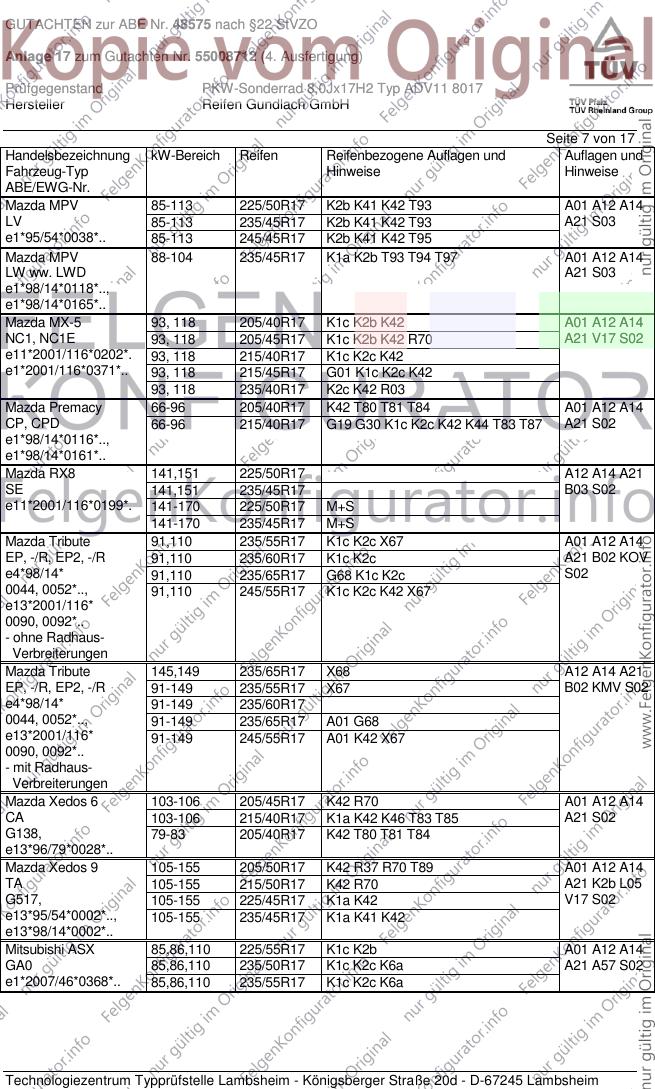

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MPV 85-113 225/50R17 K2b K41 K42 T93 A01 A12 A14
LV 85-113 235/45R17 K2b K41 K42 T93 A21 S03
e1*95/54*0038*.. 85-113 245/45R17 K2b K41 K42 T95
Mazda MPV 88-104 235/45R17 K1a K2b T93 T94 T97 A01 A12 A14
LW ww. LWD A21 S03
e1*98/14*0118*..,
e1*98/14*0165*..
Mazda MX-5 93, 118 205/40R17 K1c K2b K42 A01 A12 A14
NC1, NC1E 93, 118 205/45R17 K1c K2b K42 R70 A21 V17 S02
e11*2001/116*0202*. 93, 118 215/40R17 K1c K2c K42
e1*2001/116*0371*.. 93, 118 215/45R17 G01 K1c K2c K42
93, 118 235/40R17 K2c K42 R03
Mazda Premacy 66-96 205/40R17 K42 T80 T81 T84 A01 A12 A14
CP, CPD 66-96 215/40R17 G19 G30 K1c K2c K42 K44 T83 T87 A21 S02
e1*98/14*0116*..,
e1*98/14*0161*..
Mazda RX8 141,151 225/50R17 A12 A14 A21
SE 141,151 235/45R17 B03 S02
e11*2001/116*0199*. 141-170 225/50R17 M+S
141-170 235/45R17 M+S
Mazda Tribute 91,110 235/55R17 K1c K2c X67 A01 A12 A14
EP, -/R, EP2, -/R 91,110 235/60R17 K1c K2c A21 B02 KOV
e4*98/14* 91,110 235/65R17 G68 K1c K2c S02
0044, 0052*.., 91,110 245/55R17 K1c K2c K42 X67
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 145,149 235/65R17 X68 A12 A14 A21
EP, -/R, EP2, -/R 91-149 235/55R17 X67 B02 KMV S02
e4*98/14* 91-149 235/60R17
0044, 0052*.., 91-149 235/65R17 A01 G68
e13*2001/116* 91-149 245/55R17 A01 K42 X67
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mazda Xedos 6 103-106 205/45R17 K42 R70 A01 A12 A14
CA 103-106 215/40R17 K1a K42 K46 T83 T85 A21 S02
G138, 79-83 205/40R17 K42 T80 T81 T84
e13*96/79*0028*..
Mazda Xedos 9 105-155 205/50R17 K42 R37 R70 T89 A01 A12 A14
TA 105-155 215/50R17 K42 R70 A21 K2b L05
G517, 105-155 225/45R17 K1a K42 V17 S02
e13*95/54*0002*.., 105-155 235/45R17 K1a K41 K42
e13*98/14*0002*..
Mitsubishi ASX 85,86,110 225/55R17 K1c K2b A01 A12 A14
GA0 85,86,110 235/50R17 K1c K2c K6a A21 A57 S02
e1*2007/46*0368*.. 85,86,110 235/55R17 K1c K2c K6a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

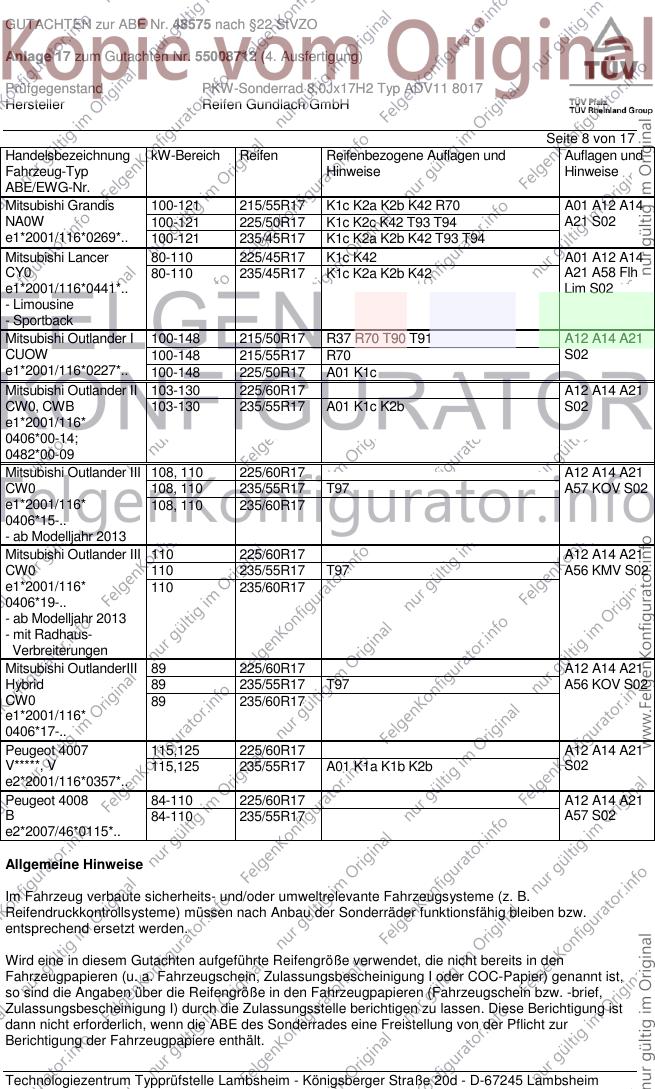

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Grandis 100-121 215/55R17 K1c K2a K2b K42 R70 A01 A12 A14
NA0W 100-121 225/50R17 K1c K2c K42 T93 T94 A21 S02
e1*2001/116*0269*.. 100-121 235/45R17 K1c K2a K2b K42 T93 T94
Mitsubishi Lancer 80-110 225/45R17 K1c K42 A01 A12 A14
CY0 80-110 235/45R17 K1c K2a K2b K42 A21 A58 Flh
e1*2001/116*0441*.. Lim S02
- Limousine
- Sportback
Mitsubishi Outlander I 100-148 215/50R17 R37 R70 T90 T91 A12 A14 A21
CUOW 100-148 215/55R17 R70 S02
e1*2001/116*0227*.. 100-148 225/50R17 A01 K1c
Mitsubishi Outlander II 103-130 225/60R17 A12 A14 A21
CW0, CWB 103-130 235/55R17 A01 K1c K2b S02
e1*2001/116*
0406*00-14;
0482*00-09
Mitsubishi Outlander III 108, 110 225/60R17 A12 A14 A21
CW0 108, 110 235/55R17 T97 A57 KOV S02
e1*2001/116* 108, 110 235/60R17
0406*15-..
- ab Modelljahr 2013
Mitsubishi Outlander III 110 225/60R17 A12 A14 A21
CW0 110 235/55R17 T97 A56 KMV S02
e1*2001/116* 110 235/60R17
0406*19-..
- ab Modelljahr 2013
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 225/60R17 A12 A14 A21
Hybrid 89 235/55R17 T97 A56 KOV S02
CW0 89 235/60R17
e1*2001/116*
0406*17-..
Peugeot 4007 115,125 225/60R17 A12 A14 A21
V*****, V 115,125 235/55R17 A01 K1a K1b K2b S02
e2*2001/116*0357*..
Peugeot 4008 84-110 225/60R17 A12 A14 A21
B 84-110 235/55R17 A57 S02
e2*2007/46*0115*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

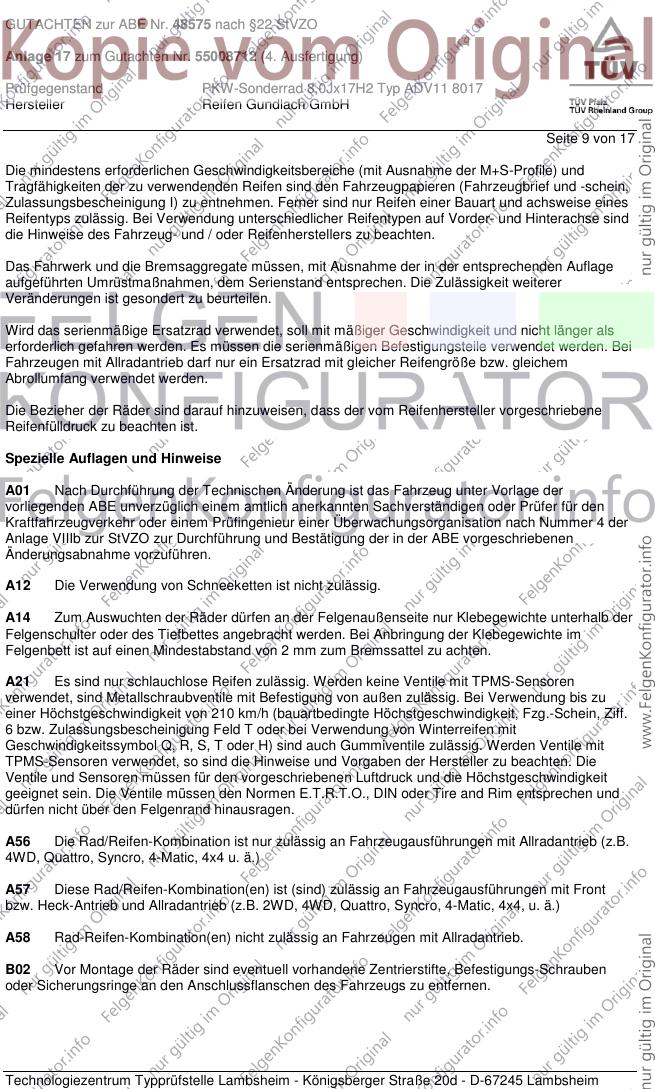

Seite 9 von 17
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 10 von 17

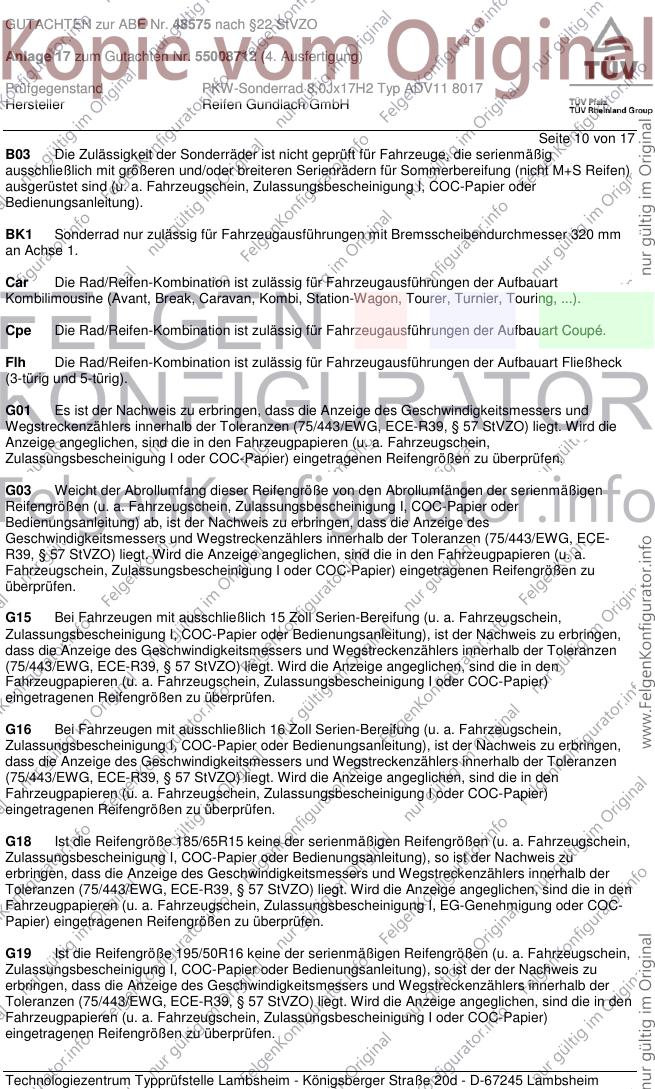

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 11 von 17

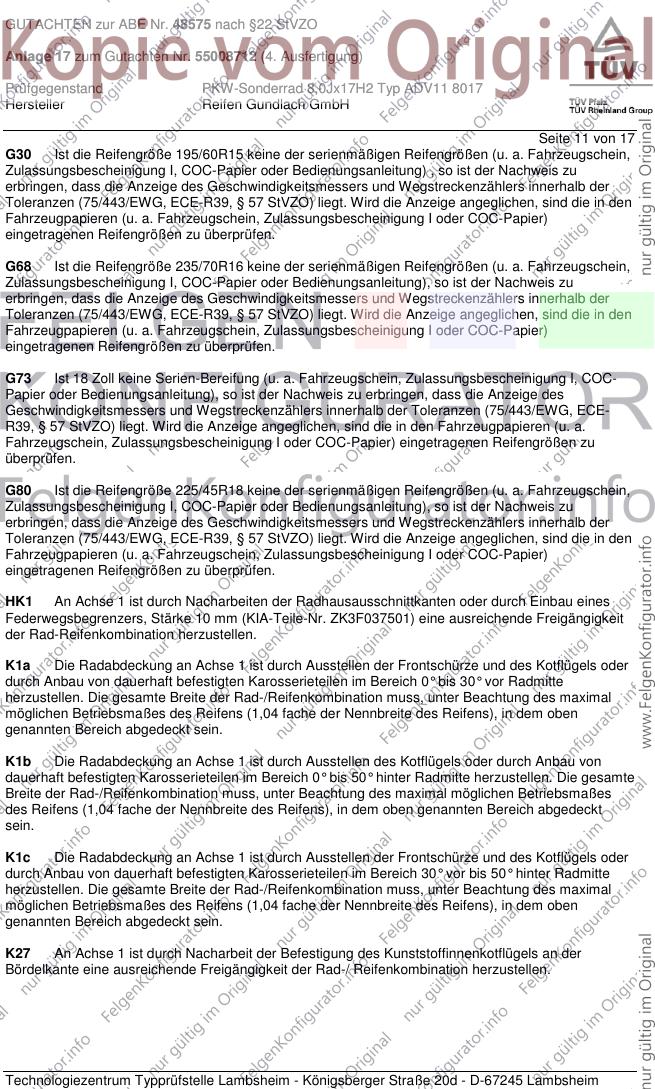

G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 12 von 17

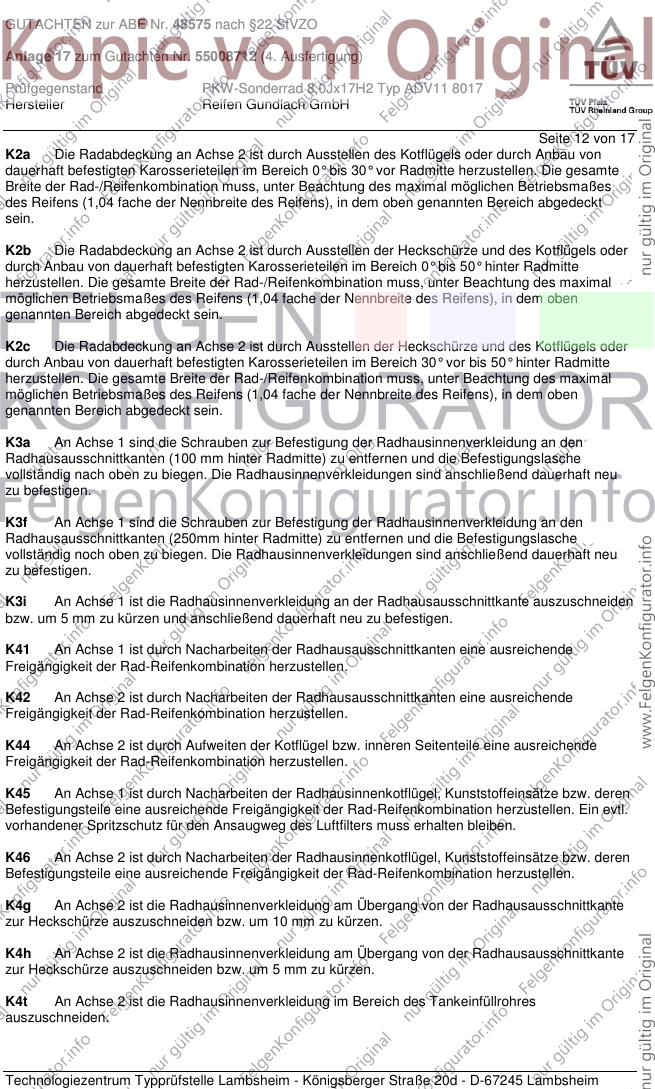

K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 13 von 17

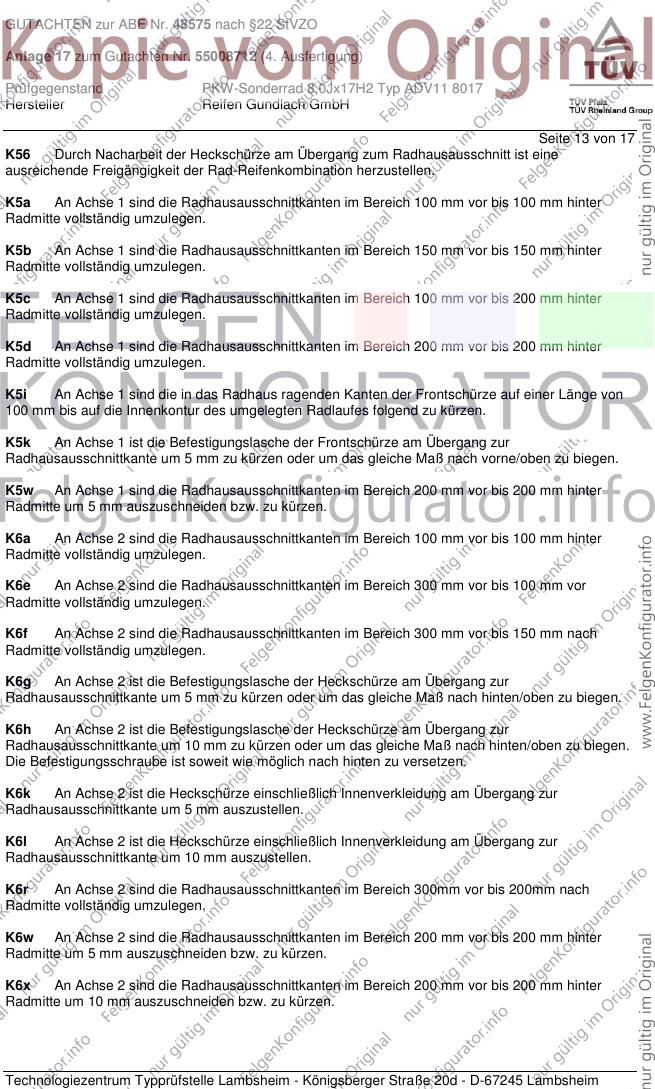

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

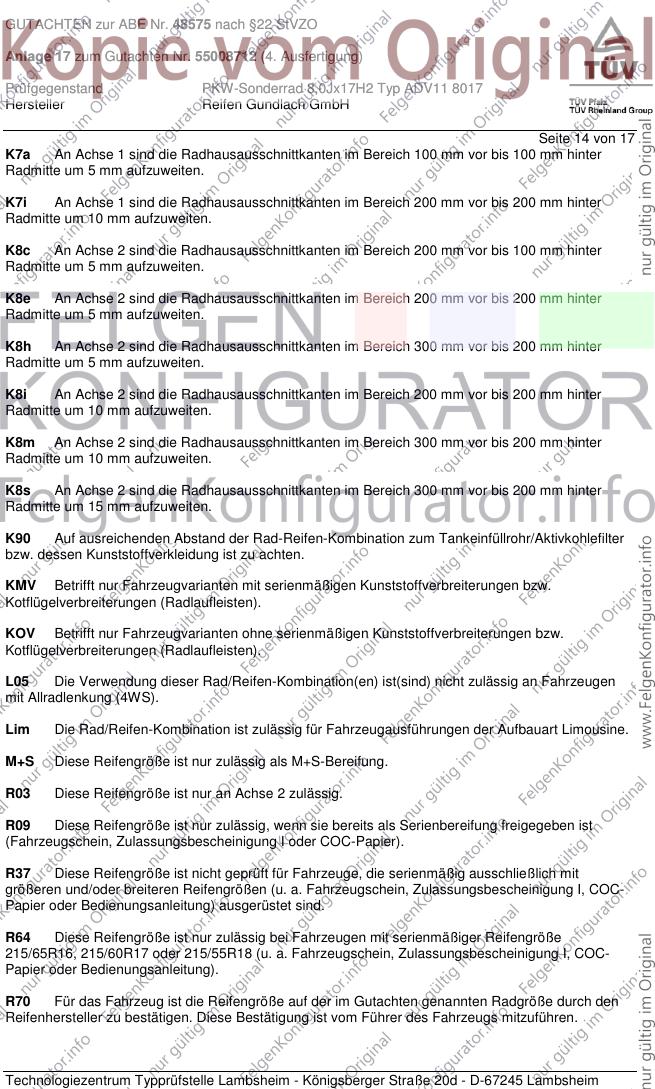

Seite 14 von 17
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

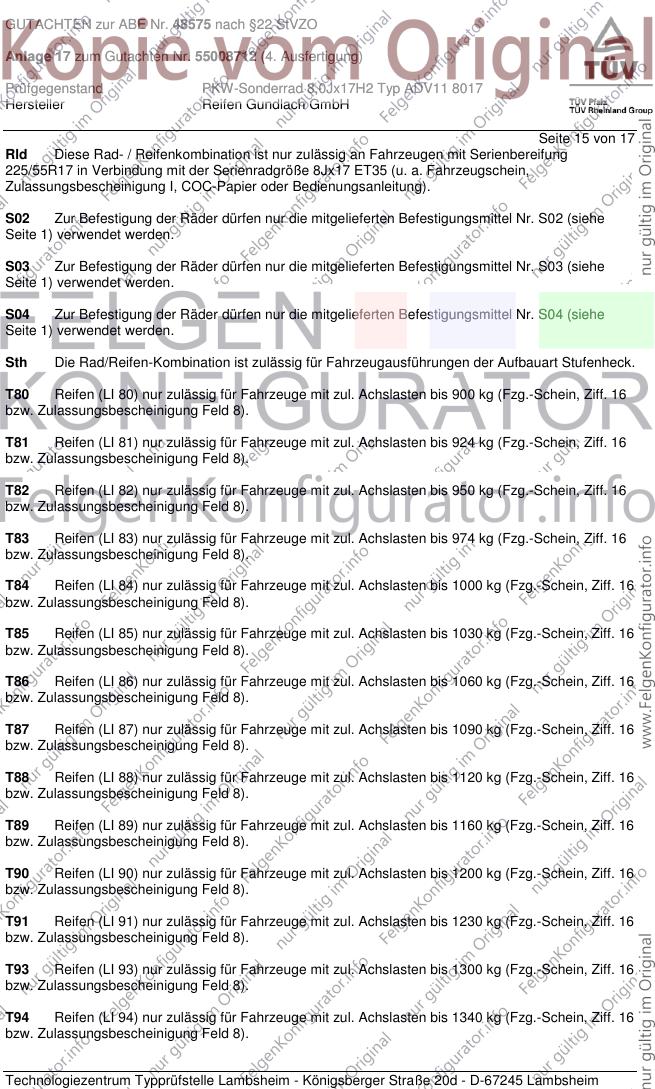

Seite 15 von 17
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

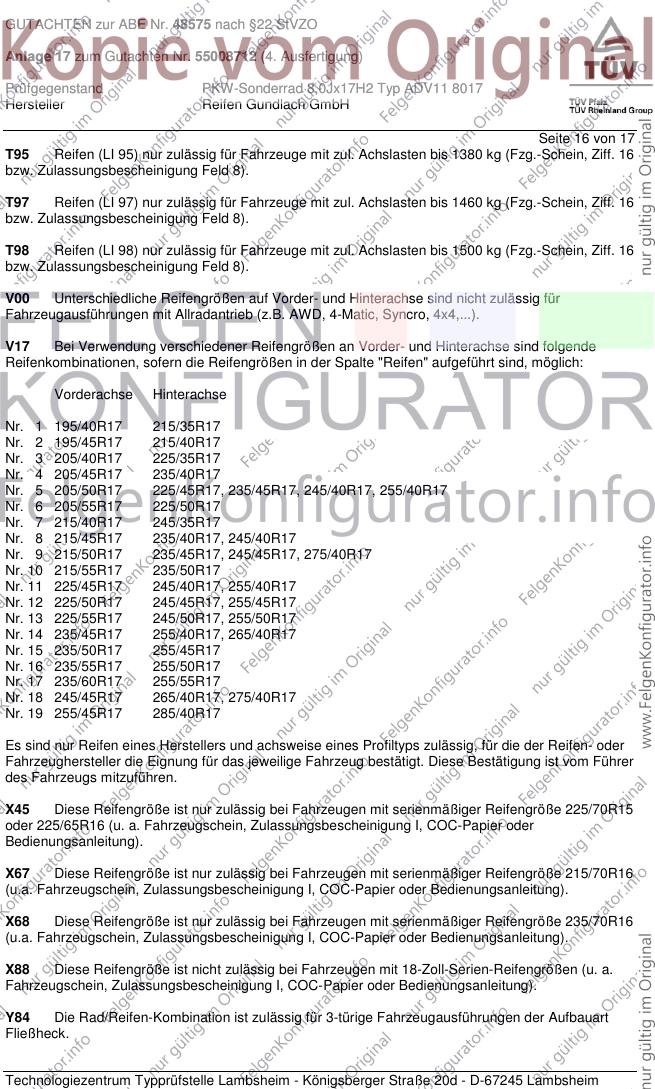

Seite 16 von 17
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55008712 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

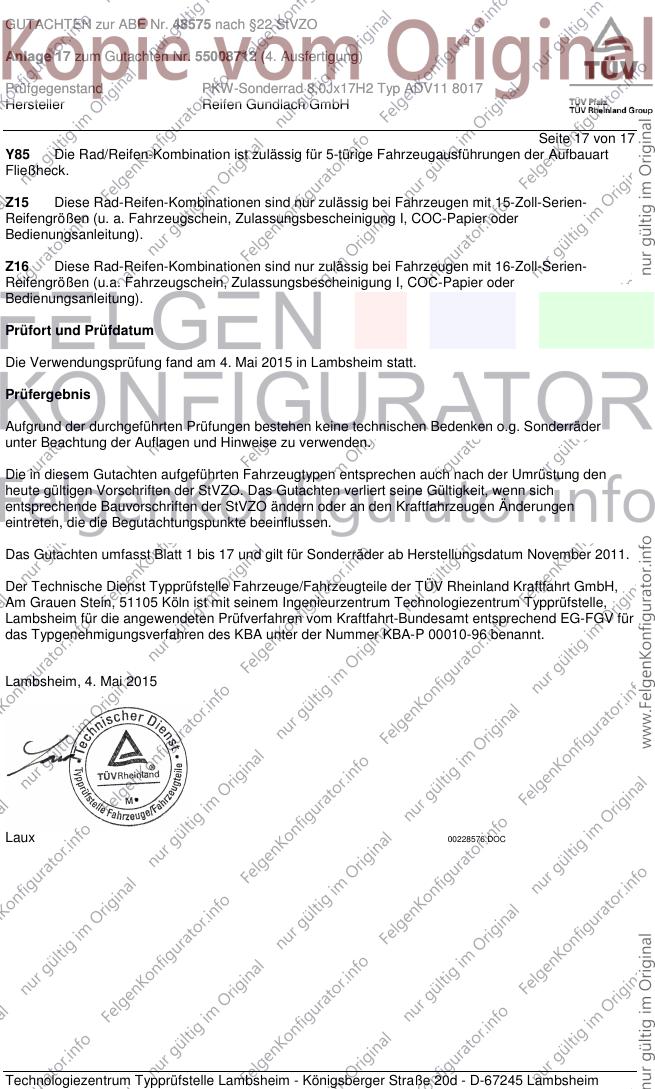

Seite 17 von 17
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Mai 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Mai 2015
Laux 00228576.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
