GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 12
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell LAPPLAND
Typ LAPPLAND 17
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
32084 LAPPLAND 17/Ø74,1-Ø67,1 5/114,3/67,1 45 780 2105
Kennzeichnungen
KBA-Nummer 46235
Herstellerzeichen DBV
Radtyp und Ausführung LAPPLAND 17
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 49338
S02 Mutter M12x1,5 Kegel 60° 130 - 49338
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

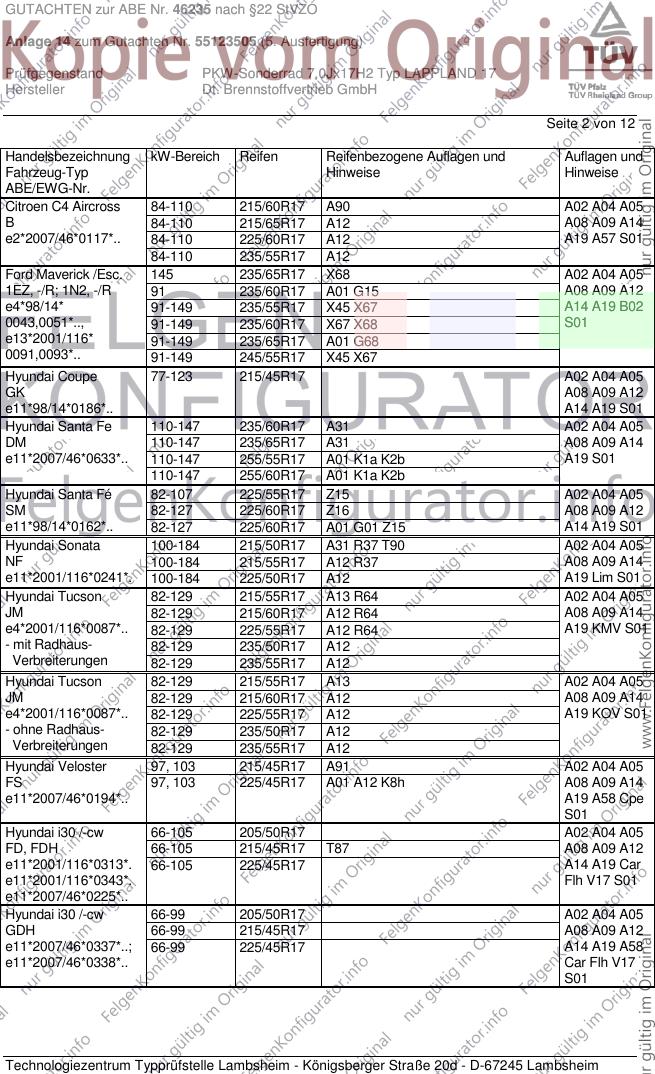

GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 215/60R17 A90 A02 A04 A05
B 84-110 215/65R17 A12 A08 A09 A14
e2*2007/46*0117*.. 84-110 225/60R17 A12 A19 A57 S01
84-110 235/55R17 A12
Ford Maverick /Esc. 145 235/65R17 X68 A02 A04 A05
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 A08 A09 A12
e4*98/14* 91-149 235/55R17 X45 X67 A14 A19 B02
0043,0051*.., 91-149 235/60R17 X67 X68 S01
e13*2001/116* 91-149 235/65R17 A01 G68
0091,0093*.. 91-149 245/55R17 X45 X67
Hyundai Coupe 77-123 215/45R17 A02 A04 A05
GK A08 A09 A12
e11*98/14*0186*.. A14 A19 S01
Hyundai Santa Fe 110-147 235/60R17 A31 A02 A04 A05
DM 110-147 235/65R17 A31 A08 A09 A14
e11*2007/46*0633*.. 110-147 255/55R17 A01 K1a K2b A19 S01
110-147 255/60R17 A01 K1a K2b
Hyundai Santa Fé 82-107 225/55R17 Z15 A02 A04 A05
SM 82-127 225/60R17 Z16 A08 A09 A12
e11*98/14*0162*.. 82-127 225/60R17 A01 G01 Z15 A14 A19 S01
Hyundai Sonata 100-184 215/50R17 A31 R37 T90 A02 A04 A05
NF 100-184 215/55R17 A12 R37 A08 A09 A14
e11*2001/116*0241*. 100-184 225/50R17 A12 A19 Lim S01
Hyundai Tucson 82-129 215/55R17 A13 R64 A02 A04 A05
JM 82-129 215/60R17 A12 R64 A08 A09 A14
e4*2001/116*0087*.. 82-129 225/55R17 A12 R64 A19 KMV S01
- mit Radhaus- 82-129 235/50R17 A12
Verbreiterungen 82-129 235/55R17 A12
Hyundai Tucson 82-129 215/55R17 A13 A02 A04 A05
JM 82-129 215/60R17 A12 A08 A09 A14
e4*2001/116*0087*.. 82-129 225/55R17 A12 A19 KOV S01
- ohne Radhaus- 82-129 235/50R17 A12
Verbreiterungen 82-129 235/55R17 A12
Hyundai Veloster 97, 103 215/45R17 A91 A02 A04 A05
FS 97, 103 225/45R17 A01 A12 K8h A08 A09 A14
e11*2007/46*0194*.. A19 A58 Cpe
S01
Hyundai i30 /-cw 66-105 205/50R17 A02 A04 A05
FD, FDH 66-105 215/45R17 T87 A08 A09 A12
e11*2001/116*0313*. 66-105 225/45R17 A14 A19 Car
e11*2001/116*0343*. Flh V17 S01
e11*2007/46*0225*..
Hyundai i30 /-cw 66-99 205/50R17 A02 A04 A05
GDH 66-99 215/45R17 A08 A09 A12
e11*2007/46*0337*..; 66-99 225/45R17 A14 A19 A58
e11*2007/46*0338*.. Car Flh V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-cw 85-131 205/50R17 A33 T93 A02 A04 A05
VF 85-131 205/55R17 A12 A08 A09 A14
e4*2007/46*0263*..; 85-131 215/50R17 A90 A19 A58 B03
e4*2007/46*0264*.. 85-131 225/45R17 A12 Car HO1 Lim
85-131 225/50R17 A01 A12 K7a V17 Z16 S01
Hyundai ix20 57-94 205/50R17 A01 K1a K1b K2b A02 A04 A05
JC 57-94 215/45R17 A08 A09 A12
e4*2007/46*0207*..; 57-94 225/45R17 A01 K1a K1b K2b A14 A19 A58
e4*2007/46*0223*.. Flh V17 S01
Hyundai ix35 85-135 215/60R17 A33 A02 A04 A05
EL, ELH, LM 85-135 215/65R17 A12 A08 A09 A14
e11*2007/46*0104*..; 85-135 225/60R17 A12 A19 A57 S01
e11*2007/46*0192*..; 85-135 235/55R17 A01 A12 K1b
e11*2007/46*0128*.. 85-135 235/60R17 A01 A12 K1b
Kia Carens / UN 84-107 205/55R17 T91 A02 A04 A05
FG 84-107 215/50R17 T91 A08 A09 A12
e4*2001/116*0114*.. 84-107 225/50R17 A14 A19 S01
Kia Magentis 100-142 215/50R17 A02 A04 A05
GE 100-142 225/45R17 A08 A09 A12
e4*2001/116*0100*. A14 A19 Lim
S01
Kia Opirus 137-149 225/50R17 R37 T98 Z16 A02 A04 A05
LD 137-149 225/55R17 A08 A09 A12
e4*2001/116*0075 137-149 235/50R17 A14 A19 B03
*00-02 137-149 245/50R17 A01 K25 Lim V17 S01
Kia Optima Spirit 100, 121 215/50R17 A33 A02 A04 A05
TF 100, 121 215/55R17 A33 A08 A09 A14
e4*2007/46*0255*.. A19 A58 BK1
Lim S01
Kia Soul 85-103 205/50R17 A02 A04 A05
AM 85-103 205/55R17 A01 G73 A08 A09 A12
e4*2001/116*0139*..; 85-103 205/55R17 Z18 A14 A19 A58
e4*2007/46*0133*.. 85-103 215/50R17 A01 G73 V17 S01
85-103 215/50R17 Z18
85-103 225/45R17
85-103 225/50R17 A01 G73 K1a K1b K2b K5b K6g
Kia Sportage /KM 82-129 215/55R17 A13 R64 A02 A04 A05
JE, JES 82-129 215/60R17 A12 R64 A08 A09 A14
e4*2001/116*0089*.., 82-129 225/55R17 A12 R64 A19 KMV S01
e4*2001/116*0120*.. 82-129 235/50R17 A12
- mit Radhaus- 82-129 235/55R17 A12
Verbreiterungen
Kia Sportage /KM 82-129 215/55R17 A13 A02 A04 A05
JE, JES 82-129 215/60R17 A12 A08 A09 A14
e4*2001/116*0089*.., 82-129 225/55R17 A12 A19 KOV S01
e4*2001/116*0120*.. 82-129 235/50R17 A12
- ohne Radhaus- 82-129 235/55R17 A12
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

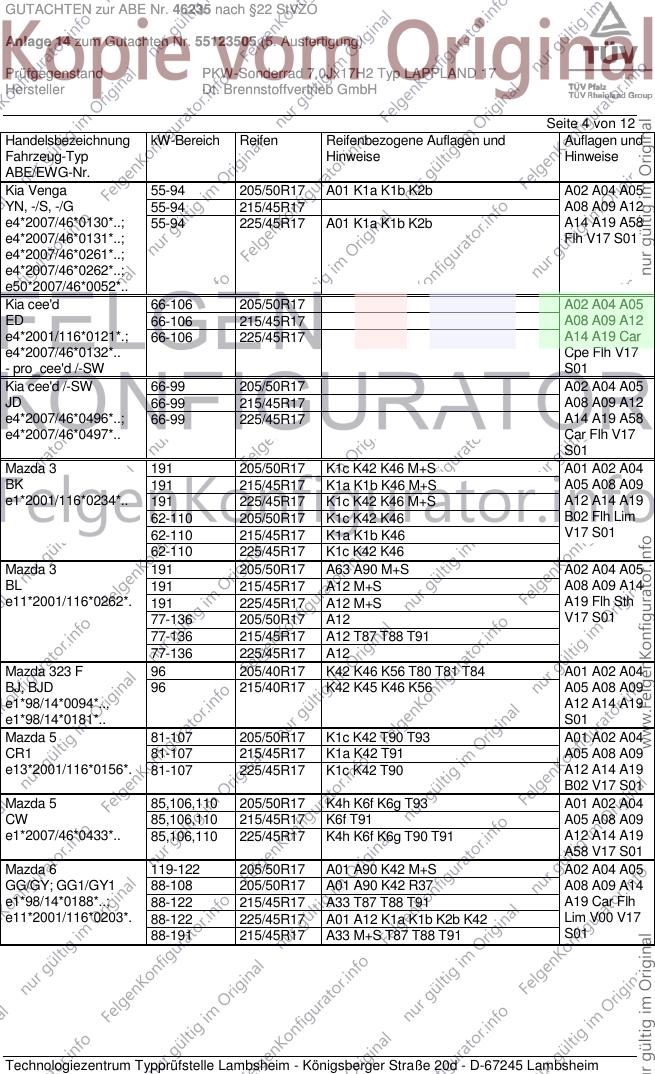

GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Venga 55-94 205/50R17 A01 K1a K1b K2b A02 A04 A05
YN, -/S, -/G 55-94 215/45R17 A08 A09 A12
e4*2007/46*0130*..; 55-94 225/45R17 A01 K1a K1b K2b A14 A19 A58
e4*2007/46*0131*..; Flh V17 S01
e4*2007/46*0261*..;
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 205/50R17 A02 A04 A05
ED 66-106 215/45R17 A08 A09 A12
e4*2001/116*0121*.; 66-106 225/45R17 A14 A19 Car
e4*2007/46*0132*.. Cpe Flh V17
- pro_cee'd /-SW S01
Kia cee'd /-SW 66-99 205/50R17 A02 A04 A05
JD 66-99 215/45R17 A08 A09 A12
e4*2007/46*0496*..; 66-99 225/45R17 A14 A19 A58
e4*2007/46*0497*.. Car Flh V17
S01
Mazda 3 191 205/50R17 K1c K42 K46 M+S A01 A02 A04
BK 191 215/45R17 K1a K1b K46 M+S A05 A08 A09
e1*2001/116*0234*.. 191 225/45R17 K1c K42 K46 M+S A12 A14 A19
62-110 205/50R17 K1c K42 K46 B02 Flh Lim
62-110 215/45R17 K1a K1b K46 V17 S01
62-110 225/45R17 K1c K42 K46
Mazda 3 191 205/50R17 A63 A90 M+S A02 A04 A05
BL 191 215/45R17 A12 M+S A08 A09 A14
e11*2001/116*0262*. 191 225/45R17 A12 M+S A19 Flh Sth
77-136 205/50R17 A12 V17 S01
77-136 215/45R17 A12 T87 T88 T91
77-136 225/45R17 A12
Mazda 323 F 96 205/40R17 K42 K46 K56 T80 T81 T84 A01 A02 A04
BJ, BJD 96 215/40R17 K42 K45 K46 K56 A05 A08 A09
e1*98/14*0094*.., A12 A14 A19
e1*98/14*0181*.. S01
Mazda 5 81-107 205/50R17 K1c K42 T90 T93 A01 A02 A04
CR1 81-107 215/45R17 K1a K42 T91 A05 A08 A09
e13*2001/116*0156*. 81-107 225/45R17 K1c K42 T90 A12 A14 A19
B02 V17 S01
Mazda 5 85,106,110 205/50R17 K4h K6f K6g T93 A01 A02 A04
CW 85,106,110 215/45R17 K6f T91 A05 A08 A09
e1*2007/46*0433*.. 85,106,110 225/45R17 K4h K6f K6g T90 T91 A12 A14 A19
A58 V17 S01
Mazda 6 119-122 205/50R17 A01 A90 K42 M+S A02 A04 A05
GG/GY; GG1/GY1 88-108 205/50R17 A01 A90 K42 R37 A08 A09 A14
e1*98/14*0188*..; 88-122 215/45R17 A33 T87 T88 T91 A19 Car Flh
e11*2001/116*0203*. 88-122 225/45R17 A01 A12 K1a K1b K2b K42 Lim V00 V17
88-191 215/45R17 A33 M+S T87 T88 T91 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

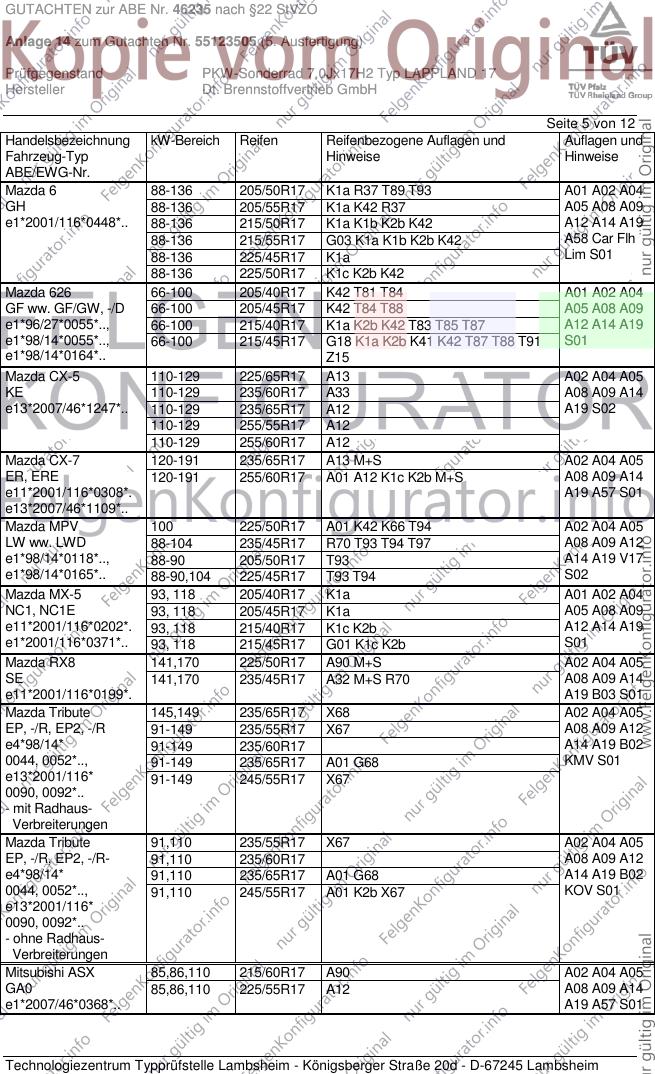

GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 88-136 205/50R17 K1a R37 T89 T93 A01 A02 A04
GH 88-136 205/55R17 K1a K42 R37 A05 A08 A09
e1*2001/116*0448*.. 88-136 215/50R17 K1a K1b K2b K42 A12 A14 A19
88-136 215/55R17 G03 K1a K1b K2b K42 A58 Car Flh
88-136 225/45R17 K1a Lim S01
88-136 225/50R17 K1c K2b K42
Mazda 626 66-100 205/40R17 K42 T81 T84 A01 A02 A04
GF ww. GF/GW, -/D 66-100 205/45R17 K42 T84 T88 A05 A08 A09
e1*96/27*0055*.., 66-100 215/40R17 K1a K2b K42 T83 T85 T87 A12 A14 A19
e1*98/14*0055*.., 66-100 215/45R17 G18 K1a K2b K41 K42 T87 T88 T91 S01
e1*98/14*0164*.. Z15
Mazda CX-5 110-129 225/65R17 A13 A02 A04 A05
KE 110-129 235/60R17 A33 A08 A09 A14
e13*2007/46*1247*.. 110-129 235/65R17 A12 A19 S02
110-129 255/55R17 A12
110-129 255/60R17 A12
Mazda CX-7 120-191 235/65R17 A13 M+S A02 A04 A05
ER, ERE 120-191 255/60R17 A01 A12 K1c K2b M+S A08 A09 A14
e11*2001/116*0308*. A19 A57 S01
e13*2007/46*1109*..
Mazda MPV 100 225/50R17 A01 K42 K66 T94 A02 A04 A05
LW ww. LWD 88-104 235/45R17 R70 T93 T94 T97 A08 A09 A12
e1*98/14*0118*.., 88-90 205/50R17 T93 A14 A19 V17
e1*98/14*0165*.. 88-90,104 225/45R17 T93 T94 S02
Mazda MX-5 93, 118 205/40R17 K1a A01 A02 A04
NC1, NC1E 93, 118 205/45R17 K1a A05 A08 A09
e11*2001/116*0202*. 93, 118 215/40R17 K1c K2b A12 A14 A19
e1*2001/116*0371*.. 93, 118 215/45R17 G01 K1c K2b S01
Mazda RX8 141,170 225/50R17 A90 M+S A02 A04 A05
SE 141,170 235/45R17 A32 M+S R70 A08 A09 A14
e11*2001/116*0199*. A19 B03 S01
Mazda Tribute 145,149 235/65R17 X68 A02 A04 A05
EP, -/R, EP2, -/R 91-149 235/55R17 X67 A08 A09 A12
e4*98/14* 91-149 235/60R17 A14 A19 B02
0044, 0052*.., 91-149 235/65R17 A01 G68 KMV S01
e13*2001/116* 91-149 245/55R17 X67
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mazda Tribute 91,110 235/55R17 X67 A02 A04 A05
EP, -/R, EP2, -/R- 91,110 235/60R17 A08 A09 A12
e4*98/14* 91,110 235/65R17 A01 G68 A14 A19 B02
0044, 0052*.., 91,110 245/55R17 A01 K2b X67 KOV S01
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 215/60R17 A90 A02 A04 A05
GA0 85,86,110 225/55R17 A12 A08 A09 A14
e1*2007/46*0368*.. A19 A57 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Grandis 100-121 215/55R17 A39 A02 A04 A05
NA0W 100-121 225/50R17 A01 A12 K1b A08 A09 A14
e1*2001/116*0269*.. A19 S01
Mitsubishi Lancer 80-110 205/50R17 A13 A02 A04 A05
CY0 80-110 205/55R17 A12 A08 A09 A14
e1*2001/116*0441*.. 80-110 215/50R17 A33 A19 A58 Flh
- Limousine 80-110 225/45R17 A13 Lim V17 S01
- Sportback 80-110 225/50R17 A01 A12 K1c K42
Peugeot 4008 84-110 215/60R17 A90 A02 A04 A05
B 84-110 215/65R17 A12 A08 A09 A14
e2*2007/46*0115*.. 84-110 225/60R17 A12 A19 A57 S01
84-110 235/55R17 A12
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH

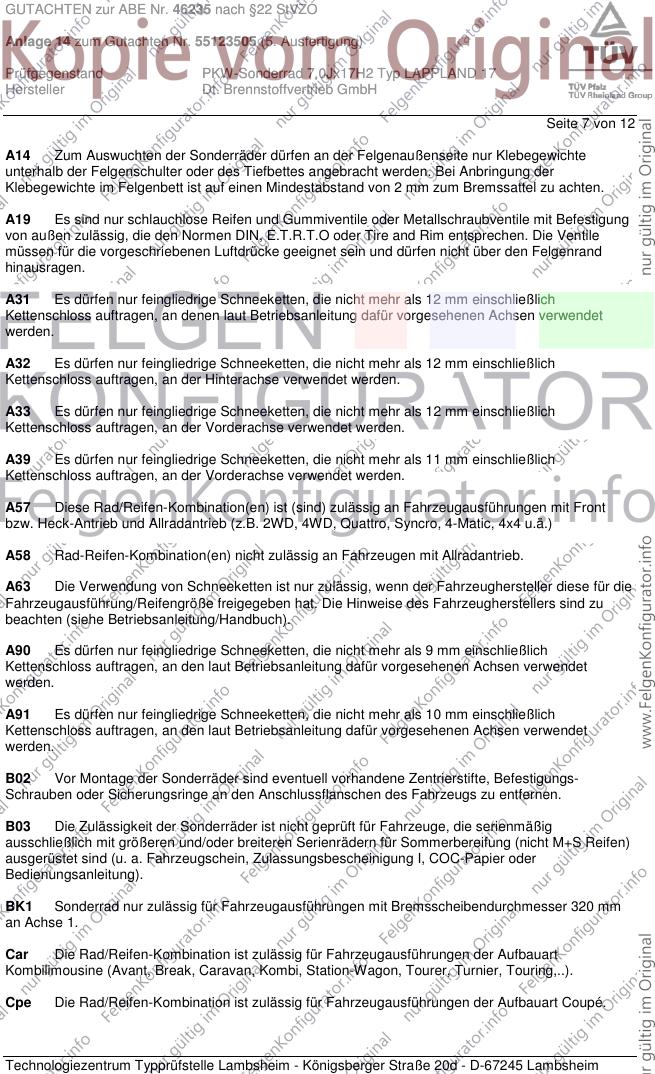

Seite 7 von 12
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH

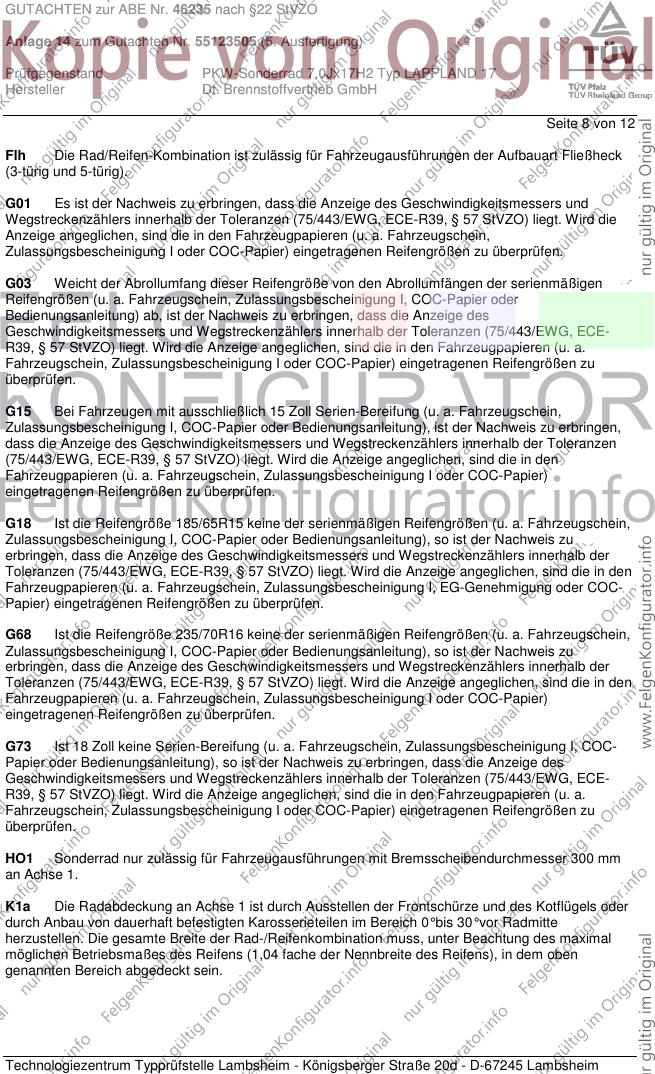

Seite 8 von 12
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
HO1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 300 mm
an Achse 1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 12
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH

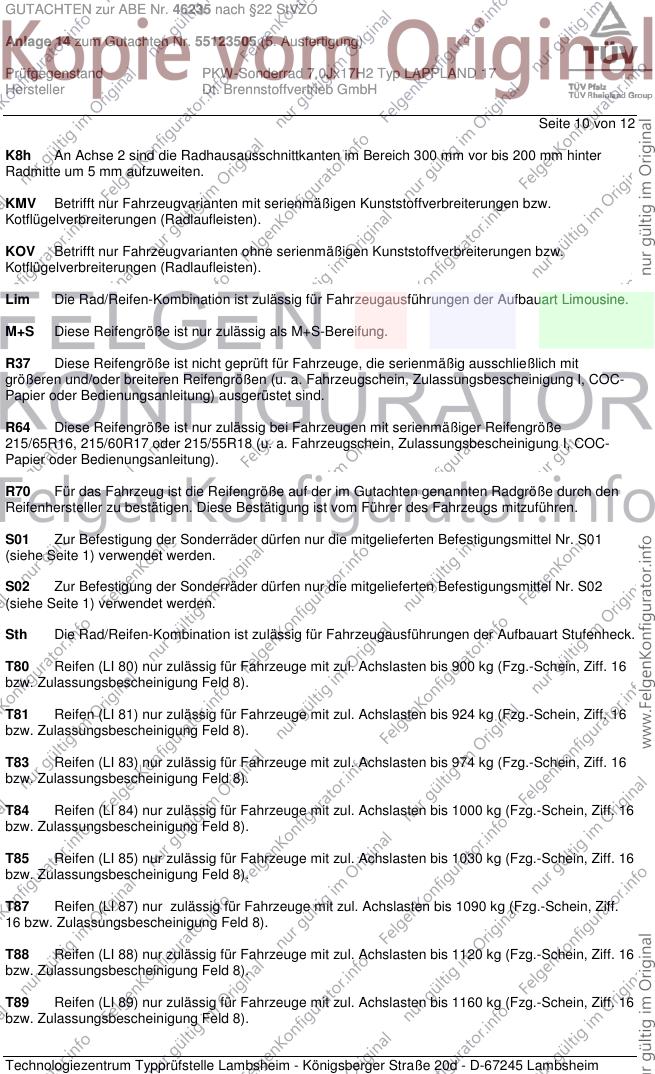

Seite 10 von 12
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

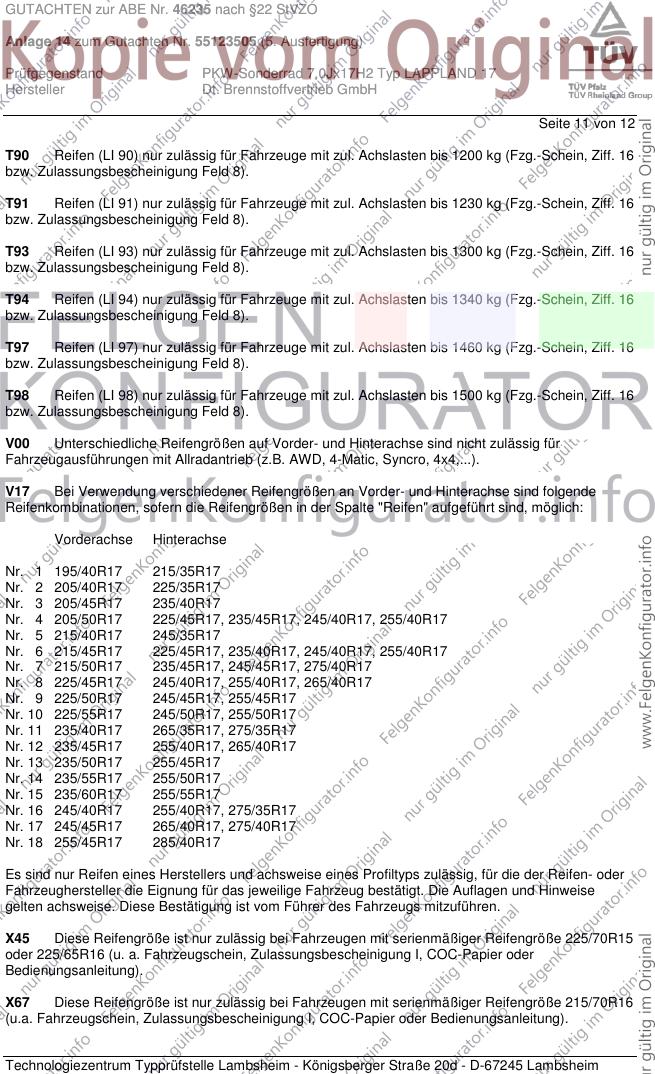

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 11 von 12
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

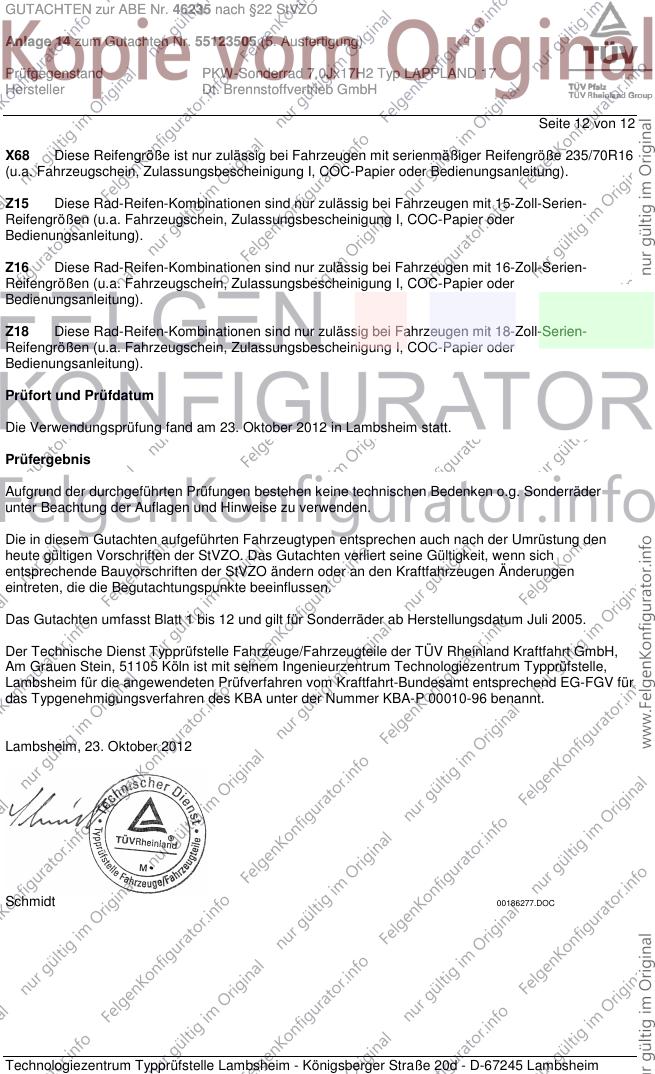

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46235 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55123505 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ LAPPLAND 17
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 12 von 12
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Oktober 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juli 2005.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Oktober 2012
Schmidt 00186277.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
