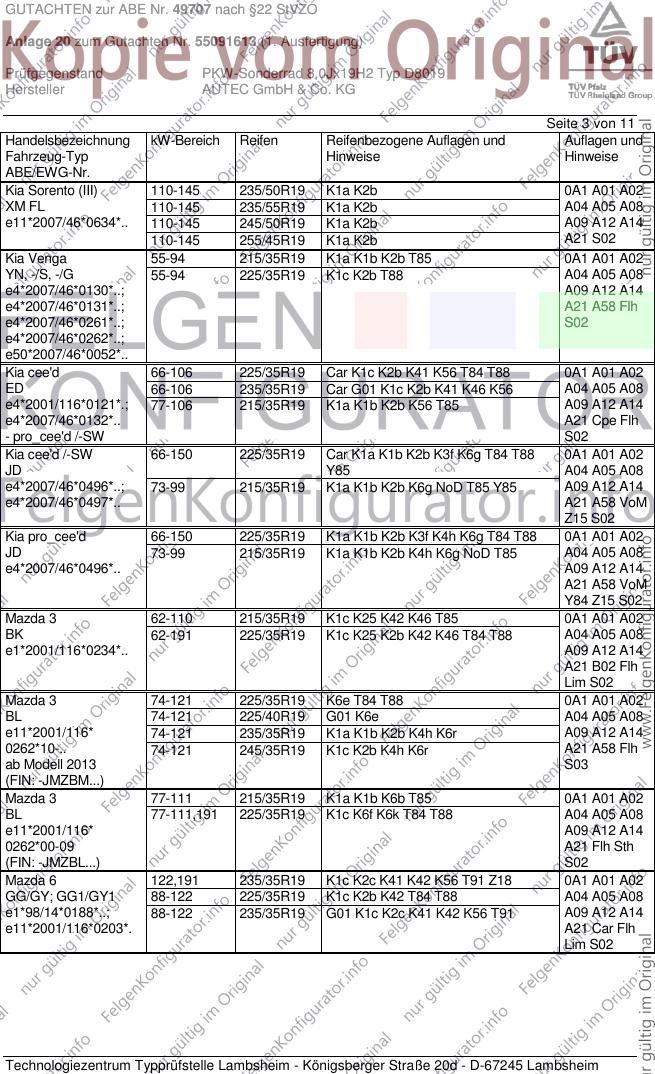

GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ D8019
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- D8019 LK114,3/Ø70-Ø67,1 5/114,3/67,1 45 780 2150
Nr. 1
Kennzeichnungen
KBA-Nummer 49707
Herstellerzeichen AUTEC
Radtyp und Ausführung D8019 (s.o.)
Radgröße 8,0Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 225/45R19 0A1 A02 A04
B 84-110 235/45R19 A05 A08 A09
e2*2007/46*0117*.. 84-110 245/45R19 A12 A14 A21
A57 S02
Ford Maverick /Esc. 91 255/45R19 A01 G15 0A1 A02 A04
1EZ, -/R; 1N2, -/R 91-149 245/45R19 X45 X67 A05 A08 A09
e4*98/14* 91-149 255/40R19 R70 X45 X67 A12 A14 A21
0043,0051*.., 91-149 255/45R19 X67 X68 B02 S02
e13*2001/116*
0091,0093*..
Hyundai Grand Santa 145 235/50R19 0A1 A02 A04
Fe 145 235/55R19 A05 A08 A09
DM 145 245/50R19 A01 K1a K2b A12 A14 A21
e11*2007/46*0633*.. 145 255/45R19 A56 S02
Hyundai Santa Fe 110-147 235/50R19 0A1 A02 A04
DM 110-147 235/55R19 A05 A08 A09
e11*2007/46*0633*.. 110-147 245/50R19 A01 K1a K2b A12 A14 A21
110-147 255/45R19 A57 S02
Hyundai Sonata 100-184 225/40R19 T93 0A1 A02 A04
NF 100-184 235/35R19 T91 A05 A08 A09
e11*2001/116*0241*. A12 A14 A21
Lim S02
Hyundai i30 /-cw 66-105 225/35R19 K1c K27 K2a K2b K41 K56 T84 T88 0A1 A01 A02
FD, FDH 66-105 235/35R19 G01 K1c K27 K2c K41 K42 K46 K56 A04 A05 A08
e11*2001/116*0313*. 77-105 215/35R19 K1a K1b K2b K56 T85 A09 A12 A14
e11*2001/116*0343*. A21 Car Flh
e11*2007/46*0225*.. S02
Hyundai i30 /-cw 66-99 225/35R19 Car Cpe Flh K2b K6g T84 T88 0A1 A01 A02
GDH 73-99 215/35R19 Cpe Flh K2b K6g NoD T85 A04 A05 A08
e11*2007/46*0337*..; A09 A12 A14
e11*2007/46*0338*.. A21 A58 Z15
S02
Hyundai i40 /-cw 85-131 225/40R19 T93 0A1 A02 A04
VF 85-131 235/35R19 T91 A05 A08 A09
e4*2007/46*0263*..; 85-131 245/35R19 A01 K5d K5k K7a T93 A12 A14 A21
e4*2007/46*0264*.. A58 B30 Car
Lim S02
Hyundai ix35 85-135 225/45R19 0A1 A02 A04
EL, ELH, LM 85-135 235/45R19 A05 A08 A09
e11*2007/46* 85-135 245/45R19 A01 K1b A12 A14 A21
0104*00-03; A57 S02
0192*00-05;
0128*00-06
Hyundai ix35 85-135 225/45R19 0A1 A02 A04
ELH, LM 85-135 235/45R19 A05 A08 A09
e11*2007/46* 85-135 245/45R19 A01 K1a K1b K2b A12 A14 A21
0128*07-.. A57 S02
0192*06-..
ab Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sorento (III) 110-145 235/50R19 K1a K2b 0A1 A01 A02
XM FL 110-145 235/55R19 K1a K2b A04 A05 A08
e11*2007/46*0634*.. 110-145 245/50R19 K1a K2b A09 A12 A14
110-145 255/45R19 K1a K2b A21 S02
Kia Venga 55-94 215/35R19 K1a K1b K2b T85 0A1 A01 A02
YN, -/S, -/G 55-94 225/35R19 K1c K2b T88 A04 A05 A08
e4*2007/46*0130*..; A09 A12 A14
e4*2007/46*0131*..; A21 A58 Flh
e4*2007/46*0261*..; S02
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 225/35R19 Car K1c K2b K41 K56 T84 T88 0A1 A01 A02
ED 66-106 235/35R19 Car G01 K1c K2b K41 K46 K56 A04 A05 A08
e4*2001/116*0121*.; 77-106 215/35R19 K1a K1b K2b K56 T85 A09 A12 A14
e4*2007/46*0132*.. A21 Cpe Flh
- pro_cee'd /-SW S02
Kia cee'd /-SW 66-150 225/35R19 Car K1a K1b K2b K3f K6g T84 T88 0A1 A01 A02
JD Y85 A04 A05 A08
e4*2007/46*0496*..; 73-99 215/35R19 K1a K1b K2b K6g NoD T85 Y85 A09 A12 A14
e4*2007/46*0497*.. A21 A58 VoM
Z15 S02
Kia pro_cee'd 66-150 225/35R19 K1a K1b K2b K3f K4h K6g T84 T88 0A1 A01 A02
JD 73-99 215/35R19 K1a K1b K2b K4h K6g NoD T85 A04 A05 A08
e4*2007/46*0496*.. A09 A12 A14
A21 A58 VoM
Y84 Z15 S02
Mazda 3 62-110 215/35R19 K1c K25 K42 K46 T85 0A1 A01 A02
BK 62-191 225/35R19 K1c K25 K2b K42 K46 T84 T88 A04 A05 A08
e1*2001/116*0234*.. A09 A12 A14
A21 B02 Flh
Lim S02
Mazda 3 74-121 225/35R19 K6e T84 T88 0A1 A01 A02
BL 74-121 225/40R19 G01 K6e A04 A05 A08
e11*2001/116* 74-121 235/35R19 K1a K1b K2b K4h K6r A09 A12 A14
0262*10-.. 74-121 245/35R19 K1c K2b K4h K6r A21 A58 Flh
ab Modell 2013 S03
(FIN: -JMZBM...)
Mazda 3 77-111 215/35R19 K1a K1b K6b T85 0A1 A01 A02
BL 77-111,191 225/35R19 K1c K6f K6k T84 T88 A04 A05 A08
e11*2001/116* A09 A12 A14
0262*00-09 A21 Flh Sth
(FIN: -JMZBL...) S02
Mazda 6 122,191 235/35R19 K1c K2c K41 K42 K56 T91 Z18 0A1 A01 A02
GG/GY; GG1/GY1 88-122 225/35R19 K1c K2b K42 T84 T88 A04 A05 A08
e1*98/14*0188*..; 88-122 235/35R19 G01 K1c K2c K41 K42 K56 T91 A09 A12 A14
e11*2001/116*0203*. A21 Car Flh
Lim S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 88-125 225/35R19 K1c K2b K42 NoD T84 T88 0A1 A01 A02
GH 88-136 225/40R19 K1c K2b K42 T89 T93 A04 A05 A08
e1*2001/116* 88-136 235/35R19 K1c K2b K41 K42 T87 T91 A09 A12 A14
0448*00-13 A21 A58 Car
Flh Lim S02
Mazda 6 107-141 225/40R19 A39 0A1 A02 A04
GJ, GH 107-141 225/45R19 A39 A05 A08 A09
e1*2007/46*1001*.. 107-141 235/40R19 A12 A14 A21 A58
e1*2001/116* 107-141 245/40R19 A12 Car Lim V19
0448*14-.. S03
- ab Modell 2013
Mazda CX-5 110-129 225/55R19 A33 0A1 A02 A04
KE, GH 110-129 235/50R19 A12 A05 A08 A09
e13*2007/46*1247*..; 110-129 235/55R19 A01 A12 G01 A14 A21 S03
e1*2001/116* 110-129 245/45R19
0448*14-.. 110-129 245/50R19 A12
110-129 255/45R19 A12
Mazda CX-7 120-191 235/55R19 0A1 A02 A04
ER, ERE A05 A08 A09
e11*2001/116*0308*. A12 A14 A21
e13*2007/46*1109*.. A57 S02
Mazda MX-5 93, 118 215/35R19 G73 K1c K2b K42 0A1 A01 A02
NC1, NC1E A04 A05 A08
e11*2001/116*0202*. A09 A12 A14
e1*2001/116*0371*.. A21 S02
Mazda RX8 141-170 225/40R19 0A1 A02 A04
SE 141-170 235/35R19 A05 A08 A09
e11*2001/116*0199*. 141-170 245/35R19 A12 A14 A21
S02
Mazda Tribute 91,110 245/45R19 K2b X67 0A1 A01 A02
EP, -/R, EP2, -/R 91,110 255/40R19 K1c K2b R70 X67 A04 A05 A08
e4*98/14* 91,110 255/45R19 K1c K2b A09 A12 A14
0044, 0052*.., A21 B02 KOV
e13*2001/116* S02
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 91-149 245/45R19 X67 0A1 A02 A04
EP, -/R, EP2, -/R 91-149 255/40R19 R70 X67 A05 A08 A09
e4*98/14* 91-149 255/45R19 A12 A14 A21
0044, 0052*.., B02 KMV S02
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 225/45R19 0A1 A02 A04
GA0 85,86,110 235/40R19 A01 K1b K2b A05 A08 A09
e1*2007/46*0368*.. 85,86,110 235/45R19 A01 K1b K2b A12 A14 A21
A57 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Lancer 80-177 225/35R19 K1c K42 T84 T88 0A1 A01 A02
CY0 80-177 235/35R19 K1c K42 T87 T91 A04 A05 A08
e1*2001/116*0441*.. A09 A12 A14
- Limousine A21 A57 Flh
- Sportback Lim S02
Peugeot 4008 84-110 225/45R19 0A1 A02 A04
B 84-110 235/45R19 A05 A08 A09
e2*2007/46*0115*.. 84-110 245/45R19 A12 A14 A21
A57 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

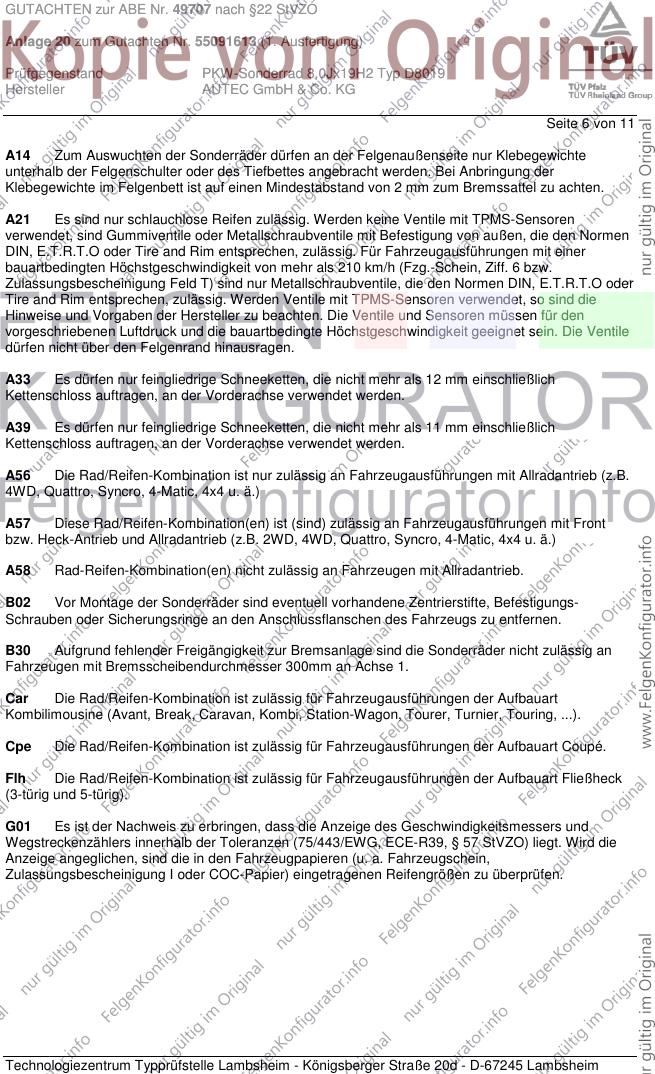

GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B30 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 300mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG

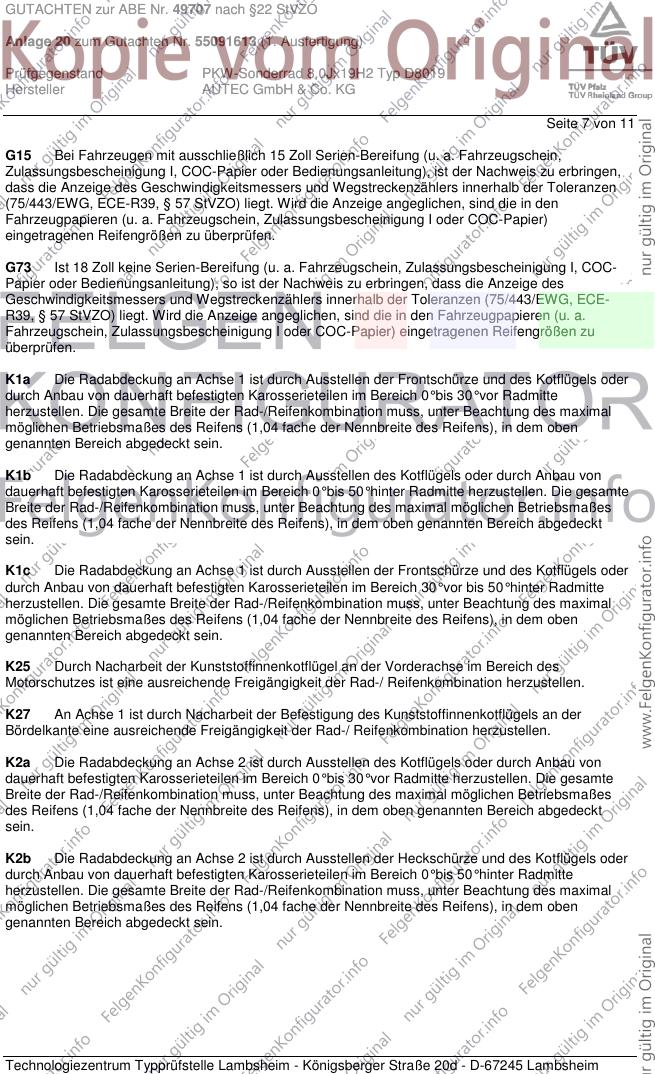

Seite 7 von 11
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG

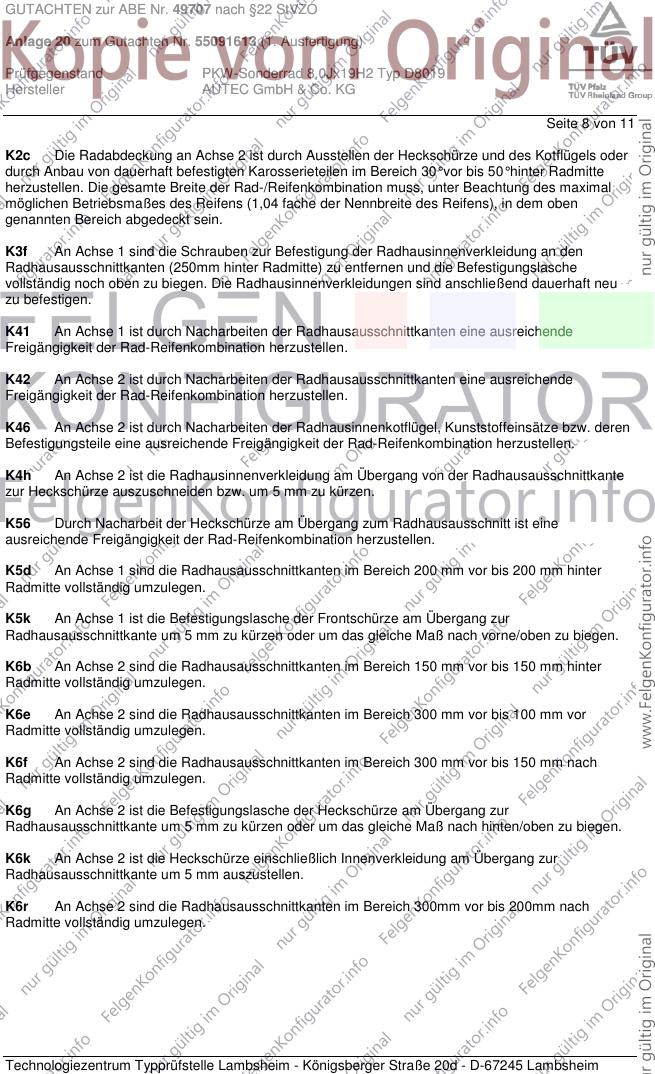

Seite 8 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG

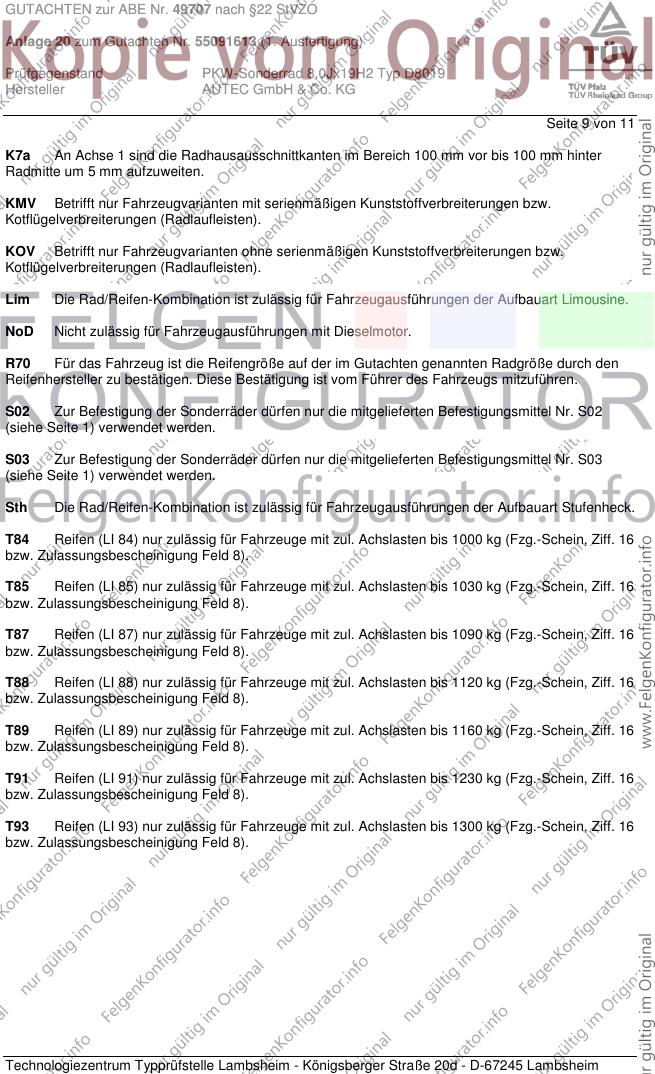

Seite 9 von 11
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG

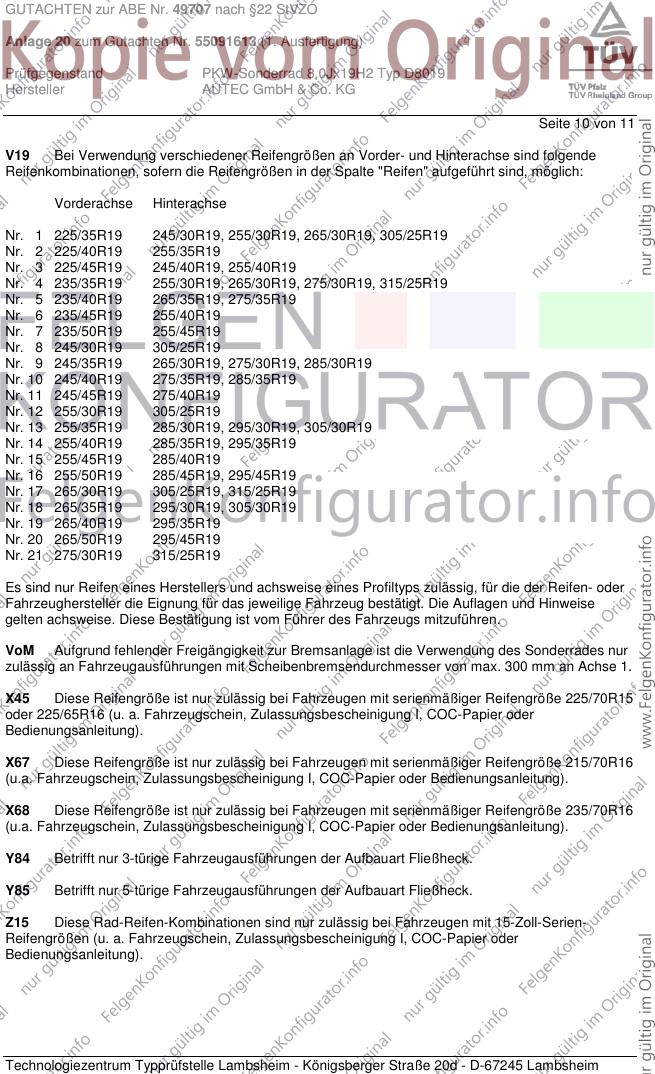

Seite 10 von 11
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG

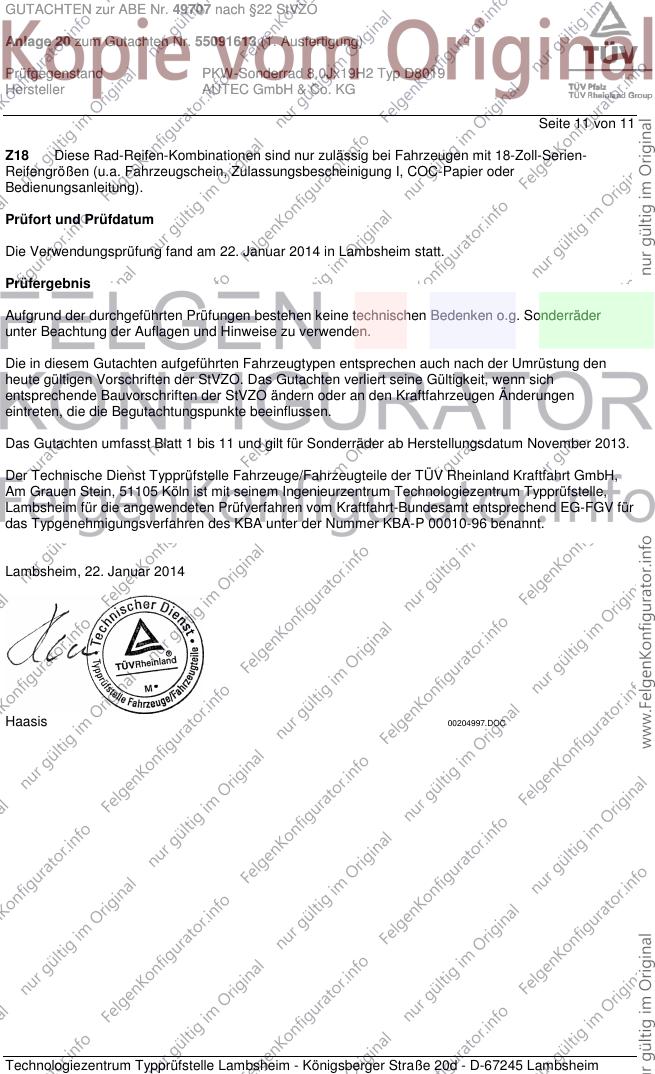

Seite 11 von 11
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Januar 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Januar 2014
Haasis 00204997.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
