GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 12
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Modell 01RZ
Typ 01RZ 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- T 01RZ 757 45 S/ohne Ring 5/114,3/67,1 45 650 2100
Z 01RZ 757 45 S/ZT Ø70,4-Ø67,1
Kennzeichnungen
KBA-Nummer 48782
Herstellerzeichen R.O.D.
Radtyp und Ausführung 01RZ 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 215/60R17 0A1 A02 A04
B 84-110 215/65R17 A05 A08 A09
e2*2007/46*0117*.. 84-110 225/60R17 A12 A14 A18
A57 S01
Ford Maverick /Esc. 145 235/65R17 X68 0A1 A02 A04
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 A05 A08 A09
e4*98/14* 91-149 235/55R17 X45 X67 A12 A14 A18
0043,0051*.., 91-149 235/60R17 X67 X68 B02 S01
e13*2001/116* 91-149 235/65R17 A01 G68
0091,0093*.. 91-149 245/55R17 X45 X67
Hyundai Coupe 77-123 215/45R17 0A1 A02 A04
GK A05 A08 A09
e11*98/14*0186*.. A12 A14 A18
S01
Hyundai Sonata 100-184 215/50R17 R37 T90 0A1 A02 A04
NF 100-184 215/55R17 R37 A05 A08 A09
e11*2001/116*0241*. 100-184 225/50R17 A12 A14 A18
100-184 235/45R17 Lim S01
Hyundai Tucson 82-129 215/55R17 R64 0A1 A02 A04
JM 82-129 215/60R17 R64 A05 A08 A09
e4*2001/116*0087*.. 82-129 225/55R17 R64 A12 A14 A18
- mit Radhaus- 82-129 235/50R17 KMV S01
Verbreiterungen 82-129 235/55R17
Hyundai Tucson 82-129 215/55R17 0A1 A02 A04
JM 82-129 215/60R17 A05 A08 A09
e4*2001/116*0087*.. 82-129 225/55R17 A12 A14 A18
- ohne Radhaus- 82-129 235/50R17 A01 K1a K1b K2b KOV S01
Verbreiterungen 82-129 235/55R17 A01 K1a K1b K2b
Hyundai Veloster 97,103,137 215/45R17 0A1 A02 A04
FS 97,103,137 225/45R17 A01 K4t K8h A05 A08 A09
e11*2007/46*0194*.. A12 A14 A18
A58 Cpe S01
Hyundai i30 /-cw 66-105 205/50R17 A01 K1a K1b K2b K56 0A1 A02 A04
FD, FDH 66-105 215/45R17 T87 A05 A08 A09
e11*2001/116*0313*. 66-105 225/45R17 A01 K1a K1b K2b K56 A12 A14 A18
e11*2001/116*0343*. Car Flh V17
e11*2007/46*0225*.. S01
Hyundai i30 /-cw 66-99 205/50R17 A01 K2b K6g 0A1 A02 A04
GDH 66-99 215/45R17 A05 A08 A09
e11*2007/46*0337*..; 66-99 225/45R17 A01 K2b K6g A12 A14 A18
e11*2007/46*0338*.. A58 Car Cpe
Flh V17 S01
Hyundai i40 /-cw 85-131 205/50R17 A90 R37 T93 0A1 A02 A04
VF 85-131 205/55R17 A12 R37 A05 A08 A09
e4*2007/46*0263*..; 85-131 215/50R17 A12 A14 A18 A58
e4*2007/46*0264*.. 85-131 225/45R17 A12 Car Lim V17
85-131 225/50R17 A01 A12 K5d K5k K7a S01
85-131 235/45R17 A12
85-131 245/45R17 A01 A12 K5d K5k K7a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai ix20 57-94 205/50R17 K1c K2b 0A1 A01 A02
JC 57-94 215/45R17 K1a K1b K2b A04 A05 A08
e4*2007/46*0207*..; 57-94 225/45R17 K1c K2b A09 A12 A14
e4*2007/46*0223*.. A18 A58 Flh
V17 S01
Hyundai ix35 85-135 215/60R17 0A1 A02 A04
EL, ELH, LM 85-135 215/65R17 A05 A08 A09
e11*2007/46* 85-135 225/60R17 A12 A14 A18
0104*00-03; 85-135 235/55R17 A01 K1b A57 S01
0192*00-05; 85-135 235/60R17 A01 K1b
0128*00-06
Hyundai ix35 85-135 215/60R17 0A1 A02 A04
ELH, LM 85-135 215/65R17 A05 A08 A09
e11*2007/46* 85-135 225/60R17 A12 A14 A18
0128*07-.. A57 S01
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/50R17 A01 K2b K8h T93 0A1 A02 A04
RP 85-122 205/55R17 A01 G80 K2b K8h A05 A08 A09
e4*2007/46*0633*.. 85-122 215/45R17 T91 X88 A12 A14 A18
85-122 215/50R17 A01 G80 K1a K1b K2b K6g K8h A58 V17 S01
85-122 225/45R17 A01 K2b K8h
85-122 225/50R17 A01 G80 K1a K1b K2b K6g K8h
85-122 235/45R17 A01 G80 K1a K1b K2b K6g K8h
85-122 245/45R17 A01 G80 K1c K2c K5d K6g K8m
Kia Soul 85-103 205/50R17 0A1 A02 A04
AM 85-103 205/55R17 A01 G73 A05 A08 A09
e4*2001/116*0139*..; 85-103 205/55R17 Z18 A12 A14 A18
e4*2007/46*0133*.. 85-103 215/50R17 A01 G73 K1a K1b K2b K5b K6g A58 V17 S01
85-103 225/45R17
85-103 235/45R17 A01 G73 K1a K1b K2b K5b K6g
Kia Sportage /KM 82-129 215/55R17 0A1 A02 A04
JE, JES 82-129 215/60R17 A05 A08 A09
e4*2001/116*0089*.., 82-129 225/55R17 A12 A14 A18
e4*2001/116*0120*.. 82-129 235/50R17 KOV S01
- ohne Radhaus- 82-129 235/55R17
Verbreiterungen
Kia Sportage /KM 82-129 215/55R17 R64 0A1 A02 A04
JE, JES 82-129 215/60R17 R64 A05 A08 A09
e4*2001/116*0089*.., 82-129 225/55R17 R64 A12 A14 A18
e4*2001/116*0120*.. 82-129 235/50R17 KMV S01
- mit Radhaus- 82-129 235/55R17
Verbreiterungen
Kia Venga 55-94 205/50R17 K1c K2b 0A1 A01 A02
YN, -/S, -/G 55-94 215/45R17 K1a K1b K2b A04 A05 A08
e4*2007/46*0130*..; 55-94 225/45R17 K1c K2b A09 A12 A14
e4*2007/46*0131*..; A18 A58 Flh
e4*2007/46*0261*..; V17 S01
e4*2007/46*0262*..;
e50*2007/46*0052*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia cee'd 66-106 205/50R17 A01 K1a K1b K2b K56 0A1 A02 A04
ED 66-106 215/45R17 A05 A08 A09
e4*2001/116*0121*.; 66-106 225/45R17 A01 K1a K1b K2b K56 A12 A14 A18
e4*2007/46*0132*.. Car Cpe Flh
- pro_cee'd /-SW V17 S01
Kia cee'd /-SW 66-99 205/50R17 A01 K1a K1b K2b K6g 0A1 A02 A04
JD 66-99 215/45R17 A05 A08 A09
e4*2007/46*0496*..; 66-99 225/45R17 A01 K1a K1b K2b K6g A12 A14 A18
e4*2007/46*0497*.. A58 Car V17
VoM Y85 S01
Kia pro_cee'd 66-99 205/50R17 K1a K1b K2b K4h K6g 0A1 A01 A02
JD 66-99 215/45R17 K4h A04 A05 A08
e4*2007/46*0496*.. 66-99 225/45R17 K1a K1b K2b K4h K6g A09 A12 A14
A18 A58 V17
VoM Y84 S01
Mazda 3 191 205/50R17 K1c K42 K46 M+S 0A1 A01 A02
BK 191 215/45R17 K1a K1b K46 M+S A04 A05 A08
e1*2001/116*0234*.. 191 225/45R17 K1c K42 K46 M+S A09 A12 A14
62-110 205/50R17 K1c K42 K46 A18 B02 Flh
62-110 215/45R17 K1a K1b K46 Lim V17 S01
62-110 225/45R17 K1c K25 K42 K46
Mazda 3 74-121 205/50R17 0A1 A02 A04
BL 74-121 205/55R17 A05 A08 A09
e11*2001/116* 74-121 215/50R17 A01 K6e A12 A14 A18
0262*10-.. 74-121 225/45R17 A01 K6e A58 Flh Lim
ab Modell 2013 74-121 225/50R17 A01 K1a K1b K2b K4h K6r V17 S02
(FIN: -JMZBM...) 74-121 235/45R17 A01 K6e
Mazda 3 191 205/50R17 A01 K1a K1b K6b M+S 0A1 A02 A04
BL 191 215/45R17 M+S A05 A08 A09
e11*2001/116* 191 225/45R17 A01 K1a K1b K6b M+S A12 A14 A18
0262*00-09 77-136 205/50R17 A01 K1a K1b K6b Flh Sth V17
(FIN: -JMZBL...) 77-136 215/45R17 T87 T88 T91 S01
77-136 225/45R17 A01 K1a K1b K6b
Mazda 5 81-107 205/50R17 K1c K42 T93 0A1 A01 A02
CR1 81-107 215/45R17 K1a K42 T91 A04 A05 A08
e13*2001/116*0156*. 81-107 225/45R17 K1c K42 T90 A09 A12 A14
A18 B02 V17
S01
Mazda 5 85,106,110 205/50R17 K1a K1b K4h K6f K6g T93 0A1 A01 A02
CW 85,106,110 215/45R17 K4h K6f K6g T91 A04 A05 A08
e1*2007/46*0433*.. 85,106,110 225/45R17 K1a K1b K4h K6f K6g T90 T91 A09 A12 A14
A18 A58 V17
S01
Mazda 6 119-122 205/50R17 K42 M+S 0A1 A01 A02
GG/GY; GG1/GY1 88-108 205/50R17 K42 R37 A04 A05 A08
e1*98/14*0188*..; 88-122 215/45R17 K42 T87 T88 T91 A09 A12 A14
e11*2001/116*0203*. 88-122 225/45R17 K42 A18 Car Flh
88-122 235/40R17 K1c K2b K42 R70 Lim V00 V17
88-191 215/45R17 K42 M+S T87 T88 T91 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH

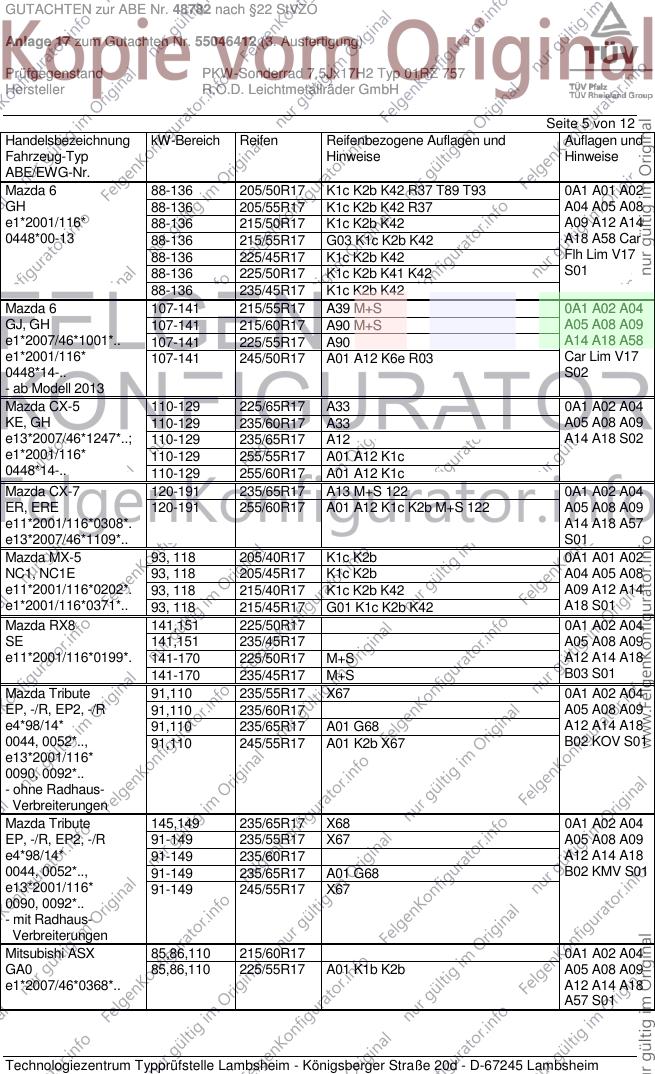

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 88-136 205/50R17 K1c K2b K42 R37 T89 T93 0A1 A01 A02
GH 88-136 205/55R17 K1c K2b K42 R37 A04 A05 A08
e1*2001/116* 88-136 215/50R17 K1c K2b K42 A09 A12 A14
0448*00-13 88-136 215/55R17 G03 K1c K2b K42 A18 A58 Car
88-136 225/45R17 K1c K2b K42 Flh Lim V17
88-136 225/50R17 K1c K2b K41 K42 S01
88-136 235/45R17 K1c K2b K42
Mazda 6 107-141 215/55R17 A39 M+S 0A1 A02 A04
GJ, GH 107-141 215/60R17 A90 M+S A05 A08 A09
e1*2007/46*1001*.. 107-141 225/55R17 A90 A14 A18 A58
e1*2001/116* 107-141 245/50R17 A01 A12 K6e R03 Car Lim V17
0448*14-.. S02
- ab Modell 2013
Mazda CX-5 110-129 225/65R17 A33 0A1 A02 A04
KE, GH 110-129 235/60R17 A33 A05 A08 A09
e13*2007/46*1247*..; 110-129 235/65R17 A12 A14 A18 S02
e1*2001/116* 110-129 255/55R17 A01 A12 K1c
0448*14-.. 110-129 255/60R17 A01 A12 K1c
Mazda CX-7 120-191 235/65R17 A13 M+S 122 0A1 A02 A04
ER, ERE 120-191 255/60R17 A01 A12 K1c K2b M+S 122 A05 A08 A09
e11*2001/116*0308*. A14 A18 A57
e13*2007/46*1109*.. S01
Mazda MX-5 93, 118 205/40R17 K1c K2b 0A1 A01 A02
NC1, NC1E 93, 118 205/45R17 K1c K2b A04 A05 A08
e11*2001/116*0202*. 93, 118 215/40R17 K1c K2b K42 A09 A12 A14
e1*2001/116*0371*.. 93, 118 215/45R17 G01 K1c K2b K42 A18 S01
Mazda RX8 141,151 225/50R17 0A1 A02 A04
SE 141,151 235/45R17 A05 A08 A09
e11*2001/116*0199*. 141-170 225/50R17 M+S A12 A14 A18
141-170 235/45R17 M+S B03 S01
Mazda Tribute 91,110 235/55R17 X67 0A1 A02 A04
EP, -/R, EP2, -/R 91,110 235/60R17 A05 A08 A09
e4*98/14* 91,110 235/65R17 A01 G68 A12 A14 A18
0044, 0052*.., 91,110 245/55R17 A01 K2b X67 B02 KOV S01
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 145,149 235/65R17 X68 0A1 A02 A04
EP, -/R, EP2, -/R 91-149 235/55R17 X67 A05 A08 A09
e4*98/14* 91-149 235/60R17 A12 A14 A18
0044, 0052*.., 91-149 235/65R17 A01 G68 B02 KMV S01
e13*2001/116* 91-149 245/55R17 X67
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 215/60R17 0A1 A02 A04
GA0 85,86,110 225/55R17 A01 K1b K2b A05 A08 A09
e1*2007/46*0368*.. A12 A14 A18
A57 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Grandis 100-121 215/55R17 A01 K1b 130 0A1 A02 A04
NA0W 100-121 235/45R17 A01 K1b T93 T94 130 A05 A08 A09
e1*2001/116*0269*.. A12 A14 A18
S01
Mitsubishi Lancer 80-110 205/50R17 0A1 A02 A04
CY0 80-110 205/55R17 A05 A08 A09
e1*2001/116*0441*.. 80-110 215/50R17 A01 K1c K42 A12 A14 A18
- Limousine 80-110 225/45R17 A58 Flh Lim
- Sportback 80-110 225/50R17 A01 K1c K2b K42 V17 S01
80-110 235/45R17 A01 K1c K42
Peugeot 4008 84-110 215/60R17 0A1 A02 A04
B 84-110 215/65R17 A05 A08 A09
e2*2007/46*0115*.. 84-110 225/60R17 A12 A14 A18
A57 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 7 von 12
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 8 von 12
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH

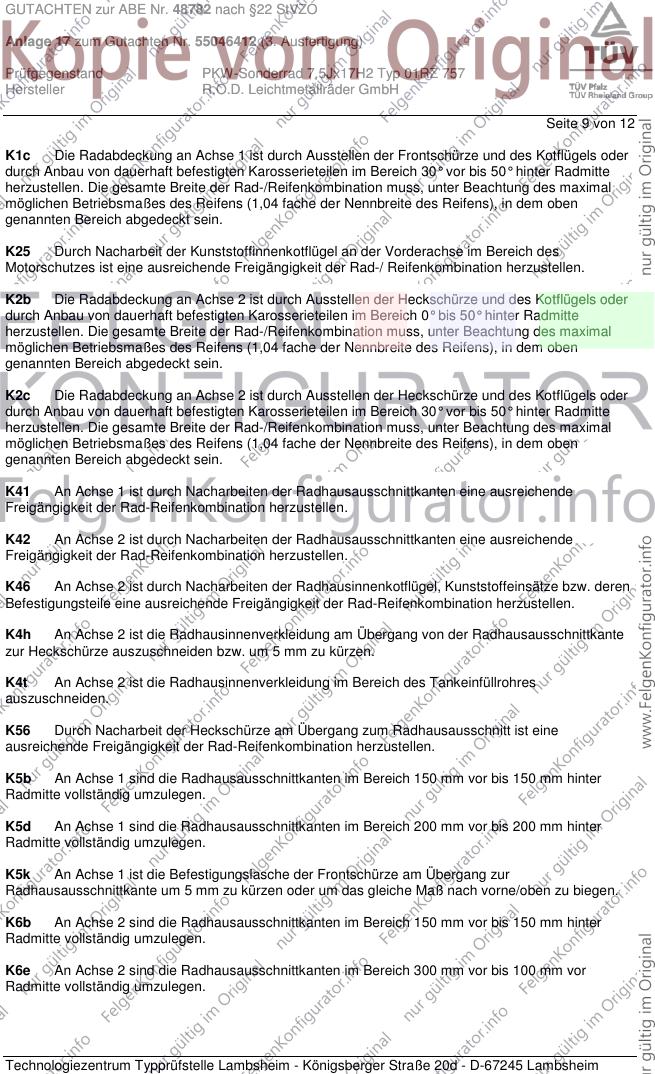

Seite 9 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH

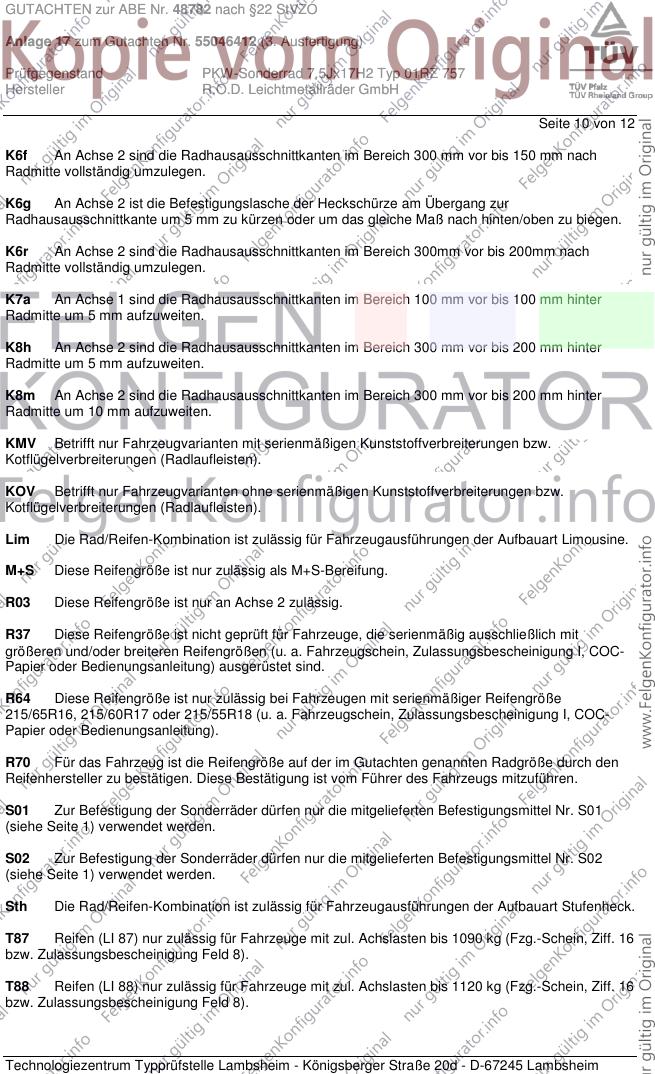

Seite 10 von 12
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH

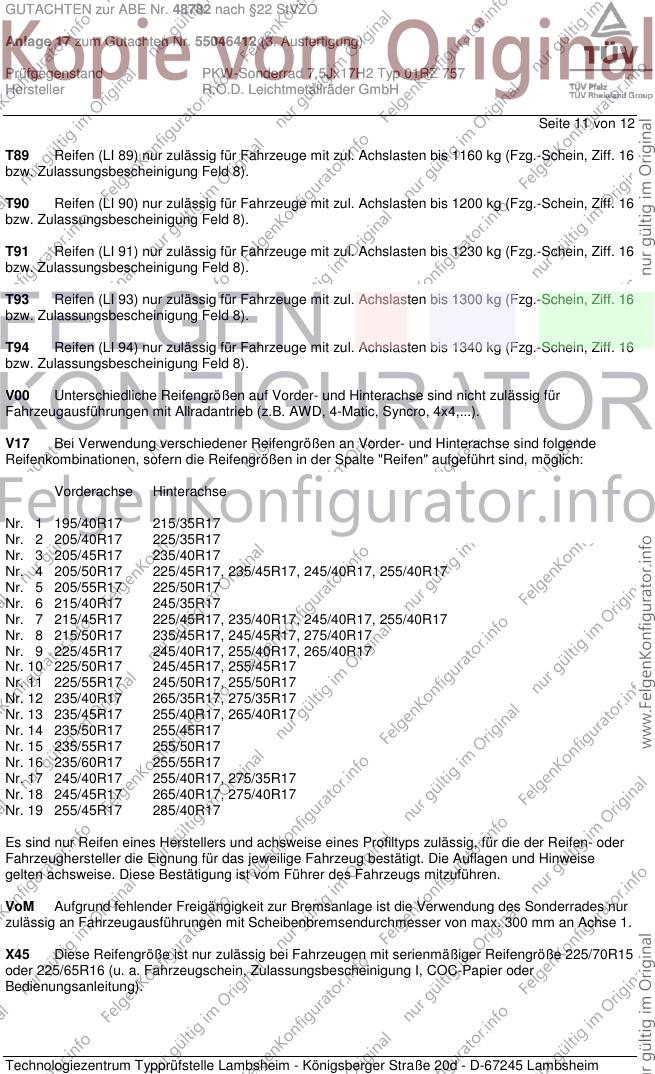

Seite 11 von 12
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55046412 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 12 von 12
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. März 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. März 2014
Coen 00207515.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
