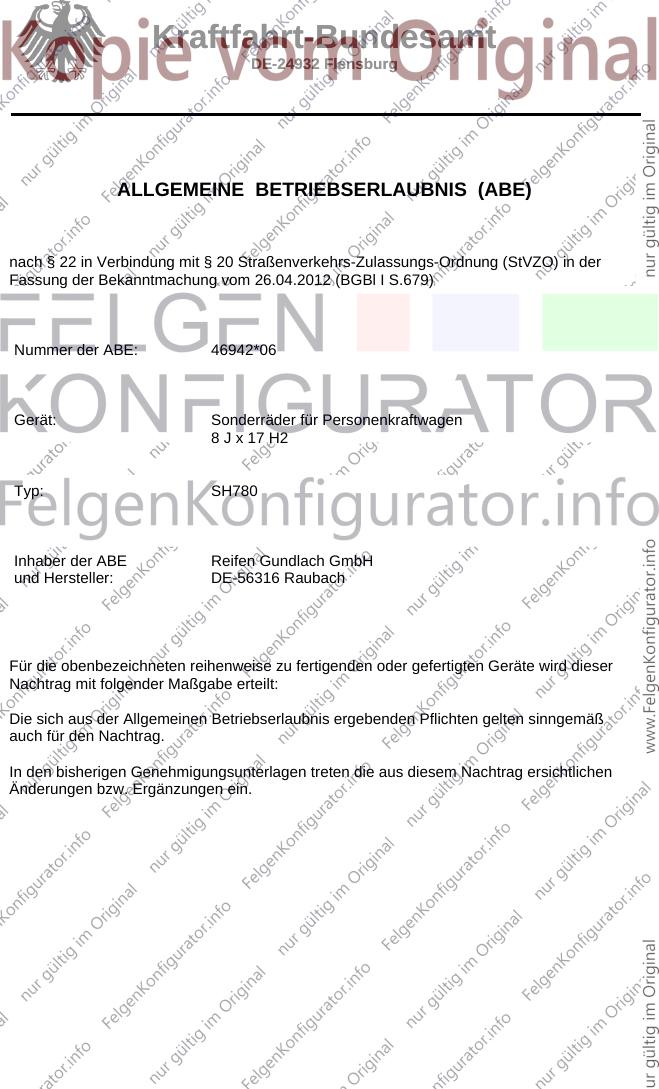

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46942*06
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 H2
Typ: SH780
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 46942*06
Die ABE-Nr. 46942 erstreckt sich nunmehr auf die Sonderräder 8 J x 17 H2 , Typ SH780, in
den Ausführungen wie im Nachtragsgutachten Nr. 55061507 (7.Ausfertigung) vom
17.06.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
6 (2. Ausfertigung)
1, 21 (3. Ausfertigung)
17 (4. Ausfertigung)
2, 3 (5. Ausfertigung)
12, 14 (6. Ausfertigung)
5, 8, 9, 10, 11, 15, 18 (7. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 17.06.2014
festgehaltenen Angaben.
Flensburg, 10.07.2014
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55061507 (7.Ausfertigung), zur Genehmigung vorgelegt am:
25.06.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46942*06
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 1 von 18
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH780
Radgröße 17x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH780 / Ø72,6xØ67,1 5/114,3/67,1 40 880 2260
Kennzeichnungen
KBA-Nummer 46942
Herstellerzeichen ww. YHI, ADV-Y, ADV-M
Radtyp und Ausführung SH780 (s.o.)
Radgröße 17x8J
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Mutter M12x1,5 Kegel 60° 110 - RG.580
S03 Mutter M12x1,5 Kegel 60° 130 - RG.580
S04 Offene Mutter M12x1,5 Kegel 60° 110 - RG.580O
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 225/60R17 0A1 A02 A04
V*****, V 115,125 235/55R17 A01 K1a K1b K2b A05 A08 A09
e2*2001/116*0358*.. A12 A15 A18
S02
Citroen C4 Aircross 84-110 225/60R17 0A1 A02 A04
B 84-110 235/55R17 A05 A08 A09
e2*2007/46*0117*.. A12 A15 A18
A57 S02
Ford Maverick /Esc. 145 235/65R17 X68 0A1 A02 A04
1EZ, -/R; 1N2, -/R 91 235/60R17 A01 G15 A05 A08 A09
e4*98/14* 91-149 235/55R17 X45 X67 A12 A15 A18
0043,0051*.., 91-149 235/60R17 X67 X68 B02 S02
e13*2001/116* 91-149 235/65R17 A01 G68
0091,0093*.. 91-149 245/55R17 A01 K42 X45 X67
Hyundai Coupe 77-123 215/45R17 K42 0A1 A01 A02
GK A04 A05 A08
e11*98/14*0186*.. A09 A12 A15
A18 S02
Hyundai Santa Fe 110-145 235/65R17 0A1 A02 A04
CM A05 A08 A09
e11*2001/116*0270*. A12 A15 A18
- incl. MJ.2010 S04
Hyundai Santa Fe 110-147 235/60R17 K1a K2b 0A1 A01 A02
DM 110-147 235/65R17 K1a K2b A04 A05 A08
e11*2007/46*0633*.. 110-147 255/55R17 K1c K2c A09 A12 A15
110-147 255/60R17 K1c K2c A18 A57 S02
Hyundai Santa Fé 82-107 225/55R17 Z15 0A1 A01 A02
SM 82-107 235/50R17 K2b Z15 A04 A05 A08
e11*98/14*0162*.. 82-107 235/55R17 K2b Z15 A09 A12 A15
82-127 225/60R17 Z16 A18 K42 K45
82-127 235/55R17 G01 K2b Z16 S02
Hyundai Sonata 100-184 225/50R17 K1c K42 K56 0A1 A01 A02
NF 100-184 235/45R17 K1a K1b A04 A05 A08
e11*2001/116*0241*. 100-184 245/45R17 K1c K42 K56 A09 A12 A15
A18 Lim V17
S02
Hyundai Trajet 82-127 225/50R17 K45 K90 T94 0A1 A01 A02
FO 82-127 235/45R17 K1a K2b K45 K90 T94 A04 A05 A08
e11*98/14*0130*.. 82-127 245/45R17 K1a K2b K42 K45 K90 T95 A09 A12 A15
A18 S02
Hyundai Tucson 82-129 225/55R17 K1a K1b K2b 0A1 A01 A02
JM 82-129 235/50R17 K1c K2a K2b A04 A05 A08
e4*2001/116*0087*.. 82-129 235/55R17 K1c K2a K2b A09 A12 A15
- ohne Radhaus- A18 KOV S02
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 82-129 225/55R17 R64 0A1 A02 A04
JM 82-129 235/50R17 A05 A08 A09
e4*2001/116*0087*.. 82-129 235/55R17 A12 A15 A18
- mit Radhaus- KMV S02
Verbreiterungen
Hyundai Veloster 97,103,137 215/45R17 K1c K2b K6g K8m 0A1 A01 A02
FS 97,103,137 225/45R17 K1c K2b K6g K8m A04 A05 A08
e11*2007/46*0194*.. 97,103,137 235/40R17 K1c K2a K2b K4t K5d K6h K8s A09 A12 A15
A18 A58 Cpe
V17 S02
Hyundai XG ... 120-145 205/50R17 K41 K42 K45 K46 R70 T89 T93 0A1 A01 A02
XG 120-145 215/50R17 K41 K42 K45 K46 R70 T90 T91 A04 A05 A08
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K45 K46 T90 T91 A09 A12 A15
A18 V17 S02
Hyundai i30 /-cw 66-105 205/50R17 K27 K2c K41 K42 K46 K56 R70 0A1 A01 A02
FD, FDH 66-105 215/45R17 K2a K2b K41 K56 T87 A04 A05 A08
e11*2001/116*0313*. 66-105 225/45R17 K27 K2c K41 K42 K46 K56 A09 A12 A15
e11*2001/116*0343*. 66-105 235/40R17 K2c K42 K46 K56 R03 A18 Car Flh
e11*2007/46*0225*.. K1c V17 S02
Hyundai i30 /-cw 66-99 215/45R17 K1a K1b K2b K5a K6g 0A1 A01 A02
GDH 66-99 225/45R17 K1c K2c K5b K6h K8h A04 A05 A08
e11*2007/46*0337*..; 66-99 235/40R17 K1c K2c K5b K6h K8h A09 A12 A15
e11*2007/46*0338*.. A18 A58 Car
Cpe Flh V17
S02
Hyundai i40 /-cw 85-131 225/45R17 0A1 A02 A04
VF 85-131 225/50R17 A01 K1c K2b K5d K5i K5k K7i A05 A08 A09
e4*2007/46*0263*..; 85-131 235/45R17 A01 K1b K2b K5d K5k A12 A15 A18
e4*2007/46*0264*.. 85-131 245/40R17 A01 K1c K2b K5d K5i K5k A58 Car Lim
85-131 245/45R17 A01 K1c K2b K5d K5i K5k K7i V17 S02
Hyundai ix20 57-94 205/50R17 K1c K2a K2b K8c R70 0A1 A01 A02
JC 57-94 215/45R17 K1c K2a K2b K8c A04 A05 A08
e4*2007/46*0207*..; 57-94 225/45R17 K1c K2a K2b K8c A09 A12 A15
e4*2007/46*0223*.. 57-94 235/40R17 K2c K6g K8i R03 A18 A58 Flh
V17 S02
Hyundai ix35 85-135 225/60R17 K1a K1b K2b 0A1 A01 A02
EL, ELH, LM 85-135 235/55R17 K1c K2c K5c K6g A04 A05 A08
e11*2007/46* 85-135 235/60R17 K1c K2c K5c K6g A09 A12 A15
0104*00-03; A18 A57 S02
0192*00-05;
0128*00-06
Hyundai ix35 85-135 225/60R17 K1c K2a K2b K6g 0A1 A01 A02
ELH, LM 85-135 235/55R17 K1c K2c K5c K6g A04 A05 A08
e11*2007/46* 85-135 235/60R17 K1c K2c K5c K6g A09 A12 A15
0128*07-.. A18 A57 S02
0192*06-..
ab Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Carens 85-122 215/45R17 K1a K1b K2b K6g K8h T91 X88 0A1 A01 A02
RP 85-122 225/45R17 K1a K1b K2b K6g K8h A04 A05 A08
e4*2007/46*0633*.. 85-122 225/50R17 G80 K1c K2c K3f K5d K6h K8s A09 A12 A15
85-122 235/40R17 K1c K2c K6g K8m X88 A18 A58 V17
85-122 235/45R17 G80 K1c K2c K3f K5d K6g K8m S02
85-122 245/40R17 K1c K2c K6h K8s X88
85-122 245/45R17 G80 K1c K2c K3f K5d K6h K8s
Kia Carens / UN 84-107 225/50R17 A01 K1a K1b K2b K56 0A1 A02 A04
FG 84-107 235/45R17 A05 A08 A09
e4*2001/116*0114*.. 84-107 245/45R17 A01 K1a K1b K2b K56 A12 A15 A18
S02
Kia Magentis 100-142 215/50R17 R70 0A1 A02 A04
GE 100-142 225/45R17 A05 A08 A09
e4*2001/116*0100*. A12 A15 A18
Lim S02
Kia Opirus 137-149 225/50R17 A01 K56 R37 T98 Z16 0A1 A02 A04
LD 137-149 225/55R17 R09 Rld A05 A08 A09
e4*2001/116*0075 137-149 225/55R17 A01 HK1 K56 Z16 A12 A15 A18
*00-02 137-149 235/50R17 A01 K1c K56 Rld Lim V17 S02
137-149 235/50R17 A01 K1c K56 Z16
137-149 245/45R17 Rld T95
137-149 245/45R17 A01 K56 T95 Z16
137-149 245/50R17 A01 K1c K42 K56 Rld
137-149 245/50R17 A01 HK1 K1c K42 K56 Z16
137-149 255/45R17 A01 K1c K56
Kia Optima Hybrid 110 215/55R17 K1a K1b K2b R70 0A1 A01 A02
TFE 110 235/45R17 K1a K1b K2b A04 A05 A08
e4*KS07/46*0009*.. A09 A12 A15
A18 A58 Lim
S02
Kia Optima Spirit 100, 121 215/55R17 K1a K1b K2b R70 0A1 A01 A02
TF 100, 121 235/45R17 K1a K1b K2b A04 A05 A08
e4*2007/46*0255*.. A09 A12 A15
A18 A58 BK1
Lim S02
Kia Sorento (II) 110-145 235/60R17 0A1 A02 A04
XM, XMG 110-145 235/65R17 A05 A08 A09
e11*2001/116*0358*..; A12 A15 A18
e11*2007/46*0141*..; A57 S02
e13*2007/46*1098*..
Kia Sorento (III) 110-145 235/60R17 K1a K2b 0A1 A01 A02
XM FL 110-145 235/65R17 K1a K2b A04 A05 A08
e11*2007/46*0634*.. 110-145 255/55R17 K1c K2b A09 A12 A15
110-145 255/60R17 K1c K2b A18 S02
Kia Soul 85-103 225/45R17 K1c K2b K5b K6h K8e 0A1 A01 A02
AM 85-103 235/45R17 G73 K1c K2a K2b K5b K6h K7a K8i A04 A05 A08
e4*2001/116*0139*..; A09 A12 A15
e4*2007/46*0133*.. A18 A58 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Soul 91-113 215/55R17 G03 K1c K2c K8e R70 0A1 A01 A02
PS 91-113 235/45R17 K1c K2c K8e A04 A05 A08
e4*2007/46*0825*.. A09 A12 A15
- ohne Radhaus- A18 A58 KOV
Verbreiterungen S02
Kia Soul 91-113 215/55R17 G03 K2b K6w K8e R70 0A1 A01 A02
PS 91-113 235/45R17 K2b K6w K8e A04 A05 A08
e4*2007/46*0825*.. 91-113 235/50R17 G16 K1c K2b K5b K5w K6x K8m A09 A12 A15
- mit Radhaus- 91-113 245/45R17 K1a K1b K2b K5b K5w K6x K8m A18 A58 KMV
Verbreiterungen 91-113 255/45R17 G16 K1c K2b K3a K5b K5w K6x K8m V17 S02
Kia Sportage 85-135 225/60R17 0A1 A02 A04
SLS, SL 85-135 235/55R17 A01 K1a A05 A08 A09
e11*2007/46* 85-135 235/60R17 A01 K1a A12 A15 A18
0136*00-09; A57 S02
0166*00-05
Kia Sportage /KM 82-129 225/55R17 R64 0A1 A02 A04
JE, JES 82-129 235/50R17 A05 A08 A09
e4*2001/116*0089*.., 82-129 235/55R17 A12 A15 A18
e4*2001/116*0120*.. KMV S02
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 225/55R17 K1c K2b 0A1 A01 A02
JE, JES 82-129 235/50R17 K1c K2b A04 A05 A08
e4*2001/116*0089*.., 82-129 235/55R17 K1c K2b A09 A12 A15
e4*2001/116*0120*.. A18 KOV S02
- ohne Radhaus-
Verbreiterungen
Kia Sportage 4WD 100-135 225/60R17 0A1 A02 A04
SLS, SL 100-135 235/55R17 A01 K1a K1b K2b A05 A08 A09
e11*2007/46* 100-135 235/60R17 A01 K1a K1b K2b K6w A12 A15 A18
0136*10-.., 0166*06-.. A56 S02
ab Facelift 2014
Kia Venga 55-94 205/50R17 K1c K2a K2b K8c R70 0A1 A01 A02
YN, -/S, -/G 55-94 215/45R17 K1c K2a K2b K8c A04 A05 A08
e4*2007/46*0130*..; 55-94 225/45R17 K1c K2a K2b K8c A09 A12 A15
e4*2007/46*0131*..; 55-94 235/40R17 K2c K6g K8i R03 A18 A58 Flh
e4*2007/46*0261*..; V17 S02
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 205/50R17 K1c K2b K41 K46 K56 R70 0A1 A01 A02
ED 66-106 215/45R17 K1c K2b K41 K56 A04 A05 A08
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2b K41 K46 K56 A09 A12 A15
e4*2007/46*0132*.. 66-106 235/40R17 K2a K2b K46 K56 R03 A18 Car Cpe
- pro_cee'd /-SW Flh V17 S02
Kia cee'd /-SW 66-99 215/45R17 K1c K2b K3f K4g K5d K6g 0A1 A01 A02
JD 66-99 225/45R17 K1c K2c K3f K4g K5d K6h K8h A04 A05 A08
e4*2007/46*0496*..; 66-99 235/40R17 K1c K2c K3f K4g K5d K6h K8h A09 A12 A15
e4*2007/46*0497*.. A18 A58 Car
V17 VoM Y85
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

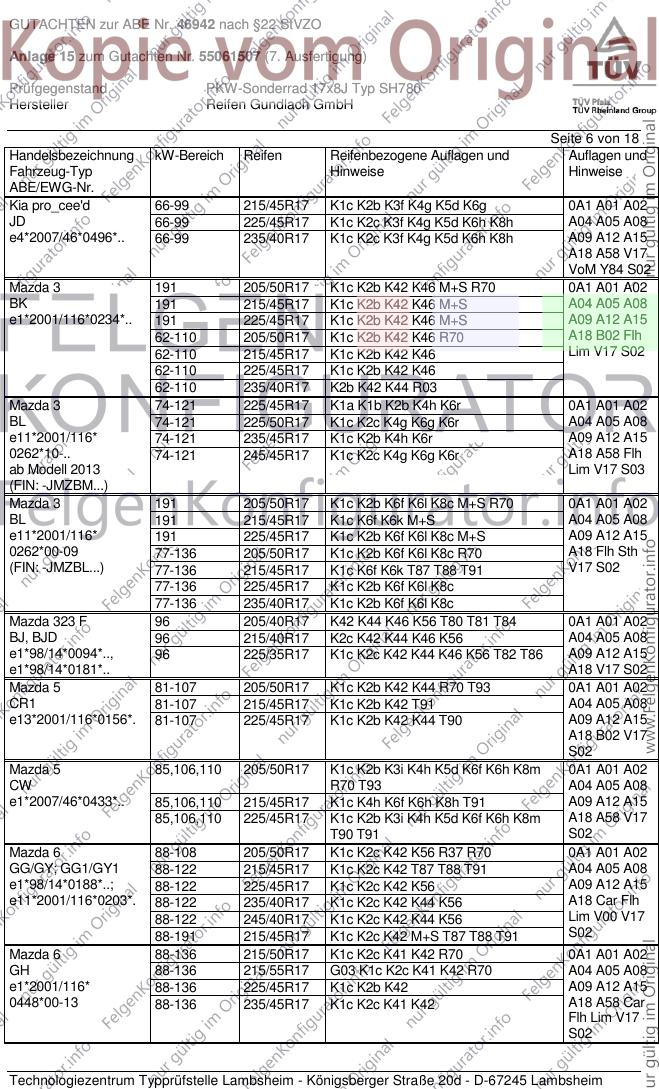

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia pro_cee'd 66-99 215/45R17 K1c K2b K3f K4g K5d K6g 0A1 A01 A02
JD 66-99 225/45R17 K1c K2c K3f K4g K5d K6h K8h A04 A05 A08
e4*2007/46*0496*.. 66-99 235/40R17 K1c K2c K3f K4g K5d K6h K8h A09 A12 A15
A18 A58 V17
VoM Y84 S02
Mazda 3 191 205/50R17 K1c K2b K42 K46 M+S R70 0A1 A01 A02
BK 191 215/45R17 K1c K2b K42 K46 M+S A04 A05 A08
e1*2001/116*0234*.. 191 225/45R17 K1c K2b K42 K46 M+S A09 A12 A15
62-110 205/50R17 K1c K2b K42 K46 R70 A18 B02 Flh
62-110 215/45R17 K1c K2b K42 K46 Lim V17 S02
62-110 225/45R17 K1c K2b K42 K46
62-110 235/40R17 K2b K42 K44 R03
Mazda 3 74-121 225/45R17 K1a K1b K2b K4h K6r 0A1 A01 A02
BL 74-121 225/50R17 K1c K2c K4g K6g K6r A04 A05 A08
e11*2001/116* 74-121 235/45R17 K1c K2b K4h K6r A09 A12 A15
0262*10-.. 74-121 245/45R17 K1c K2c K4g K6g K6r A18 A58 Flh
ab Modell 2013 Lim V17 S03
(FIN: -JMZBM...)
Mazda 3 191 205/50R17 K1c K2b K6f K6l K8c M+S R70 0A1 A01 A02
BL 191 215/45R17 K1c K6f K6k M+S A04 A05 A08
e11*2001/116* 191 225/45R17 K1c K2b K6f K6l K8c M+S A09 A12 A15
0262*00-09 77-136 205/50R17 K1c K2b K6f K6l K8c R70 A18 Flh Sth
(FIN: -JMZBL...) 77-136 215/45R17 K1c K6f K6k T87 T88 T91 V17 S02
77-136 225/45R17 K1c K2b K6f K6l K8c
77-136 235/40R17 K1c K2b K6f K6l K8c
Mazda 323 F 96 205/40R17 K42 K44 K46 K56 T80 T81 T84 0A1 A01 A02
BJ, BJD 96 215/40R17 K2c K42 K44 K46 K56 A04 A05 A08
e1*98/14*0094*.., 96 225/35R17 K1c K2c K42 K44 K46 K56 T82 T86 A09 A12 A15
e1*98/14*0181*.. A18 V17 S02
Mazda 5 81-107 205/50R17 K1c K2b K42 K44 R70 T93 0A1 A01 A02
CR1 81-107 215/45R17 K1c K2b K42 T91 A04 A05 A08
e13*2001/116*0156*. 81-107 225/45R17 K1c K2b K42 K44 T90 A09 A12 A15
A18 B02 V17
S02
Mazda 5 85,106,110 205/50R17 K1c K2b K3i K4h K5d K6f K6h K8m 0A1 A01 A02
CW R70 T93 A04 A05 A08
e1*2007/46*0433*.. 85,106,110 215/45R17 K1c K4h K6f K6h K8h T91 A09 A12 A15
85,106,110 225/45R17 K1c K2b K3i K4h K5d K6f K6h K8m A18 A58 V17
T90 T91 S02
Mazda 6 88-108 205/50R17 K1c K2c K42 K56 R37 R70 0A1 A01 A02
GG/GY; GG1/GY1 88-122 215/45R17 K1c K2c K42 T87 T88 T91 A04 A05 A08
e1*98/14*0188*..; 88-122 225/45R17 K1c K2c K42 K56 A09 A12 A15
e11*2001/116*0203*. 88-122 235/40R17 K1c K2c K42 K44 K56 A18 Car Flh
88-122 245/40R17 K1c K2c K42 K44 K56 Lim V00 V17
88-191 215/45R17 K1c K2c K42 M+S T87 T88 T91 S02
Mazda 6 88-136 215/50R17 K1c K2c K41 K42 R70 0A1 A01 A02
GH 88-136 215/55R17 G03 K1c K2c K41 K42 R70 A04 A05 A08
e1*2001/116* 88-136 225/45R17 K1c K2b K42 A09 A12 A15
0448*00-13 88-136 235/45R17 K1c K2c K41 K42 A18 A58 Car
Flh Lim V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 107-141 225/55R17 K6e 0A1 A01 A02
GJ, GH 107-141 235/50R17 K1a K1b K2b K6e A04 A05 A08
e1*2007/46*1001*.. 107-141 235/55R17 K1a K1b K2b K5d K6e A09 A12 A15
e1*2001/116* 107-141 245/50R17 K2b K4h K6g K6r R03 A18 A58 Car
0448*14-.. Lim V17 S03
- ab Modell 2013
Mazda 626 66-100 205/40R17 K42 T81 T84 0A1 A01 A02
GF ww. GF/GW, -/D 66-100 205/45R17 K42 K44 R70 T84 T88 A04 A05 A08
e1*96/27*0055*.., 66-100 215/40R17 K1a K2b K42 K44 T83 T85 T87 A09 A12 A15
e1*98/14*0055*.., 66-100 215/45R17 G18 K1a K2b K41 K42 K44 K45 T87 A18 S02
e1*98/14*0164*.. T88 T91 Z15
Mazda CX-5 110-129 225/65R17 0A1 A02 A04
KE, GH 110-129 235/60R17 A01 K1c A05 A08 A09
e13*2007/46*1247*..; 110-129 235/65R17 A01 K1c A12 A15 A18
e1*2001/116* 110-129 255/55R17 A01 K1c K2c S03
0448*14-.. 110-129 255/60R17 A01 K1c K2c
Mazda CX-7 120-191 235/65R17 K1c K2b M+S 0A1 A01 A02
ER, ERE 120-191 255/60R17 K1c K2b K42 M+S A04 A05 A08
e11*2001/116*0308*. A09 A12 A15
e13*2007/46*1109*.. A18 A57 S02
Mazda MPV 85-113 225/50R17 K2b K41 K42 T93 0A1 A01 A02
LV 85-113 235/45R17 K2b K41 K42 T93 A04 A05 A08
e1*95/54*0038*.. 85-113 245/45R17 K2b K41 K42 T95 A09 A12 A15
A18 S03
Mazda MPV 88-104 235/45R17 K1a K2b T93 T94 T97 0A1 A01 A02
LW ww. LWD A04 A05 A08
e1*98/14*0118*.., A09 A12 A15
e1*98/14*0165*.. A18 S03
Mazda MX-5 93, 118 205/40R17 K1c K2b K42 0A1 A01 A02
NC1, NC1E 93, 118 205/45R17 K1c K2b K42 R70 A04 A05 A08
e11*2001/116*0202*. 93, 118 215/40R17 K1c K2c K42 A09 A12 A15
e1*2001/116*0371*.. 93, 118 215/45R17 G01 K1c K2c K42 A18 V17 S02
93, 118 235/40R17 K2c K42 R03
Mazda Premacy 66-96 205/40R17 K42 T80 T81 T84 0A1 A01 A02
CP, CPD 66-96 215/40R17 G19 G30 K1c K2c K42 K44 T83 T87 A04 A05 A08
e1*98/14*0116*.., A09 A12 A15
e1*98/14*0161*.. A18 S02
Mazda RX8 141,151 225/50R17 0A1 A02 A04
SE 141,151 235/45R17 A05 A08 A09
e11*2001/116*0199*. 141-170 225/50R17 M+S A12 A15 A18
141-170 235/45R17 M+S B03 S02
Mazda Tribute 91,110 235/55R17 K1c K2c X67 0A1 A01 A02
EP, -/R, EP2, -/R 91,110 235/60R17 K1c K2c A04 A05 A08
e4*98/14* 91,110 235/65R17 G68 K1c K2c A09 A12 A15
0044, 0052*.., 91,110 245/55R17 K1c K2c K42 X67 A18 B02 KOV
e13*2001/116* S02
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

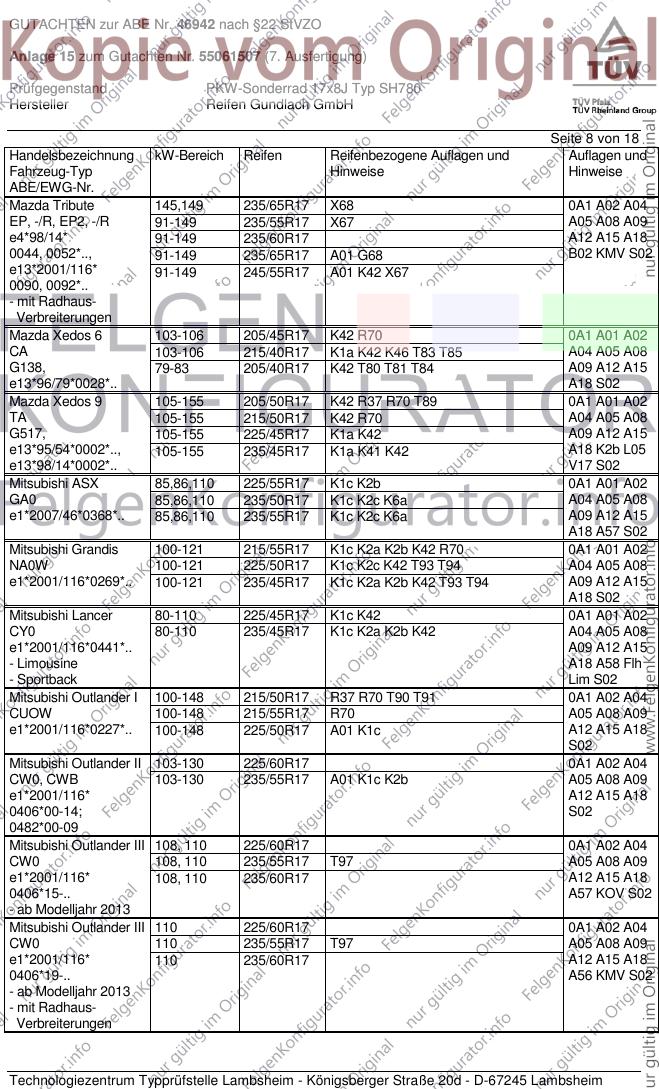

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Tribute 145,149 235/65R17 X68 0A1 A02 A04
EP, -/R, EP2, -/R 91-149 235/55R17 X67 A05 A08 A09
e4*98/14* 91-149 235/60R17 A12 A15 A18
0044, 0052*.., 91-149 235/65R17 A01 G68 B02 KMV S02
e13*2001/116* 91-149 245/55R17 A01 K42 X67
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mazda Xedos 6 103-106 205/45R17 K42 R70 0A1 A01 A02
CA 103-106 215/40R17 K1a K42 K46 T83 T85 A04 A05 A08
G138, 79-83 205/40R17 K42 T80 T81 T84 A09 A12 A15
e13*96/79*0028*.. A18 S02
Mazda Xedos 9 105-155 205/50R17 K42 R37 R70 T89 0A1 A01 A02
TA 105-155 215/50R17 K42 R70 A04 A05 A08
G517, 105-155 225/45R17 K1a K42 A09 A12 A15
e13*95/54*0002*.., 105-155 235/45R17 K1a K41 K42 A18 K2b L05
e13*98/14*0002*.. V17 S02
Mitsubishi ASX 85,86,110 225/55R17 K1c K2b 0A1 A01 A02
GA0 85,86,110 235/50R17 K1c K2c K6a A04 A05 A08
e1*2007/46*0368*.. 85,86,110 235/55R17 K1c K2c K6a A09 A12 A15
A18 A57 S02
Mitsubishi Grandis 100-121 215/55R17 K1c K2a K2b K42 R70 0A1 A01 A02
NA0W 100-121 225/50R17 K1c K2c K42 T93 T94 A04 A05 A08
e1*2001/116*0269*.. 100-121 235/45R17 K1c K2a K2b K42 T93 T94 A09 A12 A15
A18 S02
Mitsubishi Lancer 80-110 225/45R17 K1c K42 0A1 A01 A02
CY0 80-110 235/45R17 K1c K2a K2b K42 A04 A05 A08
e1*2001/116*0441*.. A09 A12 A15
- Limousine A18 A58 Flh
- Sportback Lim S02
Mitsubishi Outlander I 100-148 215/50R17 R37 R70 T90 T91 0A1 A02 A04
CUOW 100-148 215/55R17 R70 A05 A08 A09
e1*2001/116*0227*.. 100-148 225/50R17 A01 K1c A12 A15 A18
S02
Mitsubishi Outlander II 103-130 225/60R17 0A1 A02 A04
CW0, CWB 103-130 235/55R17 A01 K1c K2b A05 A08 A09
e1*2001/116* A12 A15 A18
0406*00-14; S02
0482*00-09
Mitsubishi Outlander III 108, 110 225/60R17 0A1 A02 A04
CW0 108, 110 235/55R17 T97 A05 A08 A09
e1*2001/116* 108, 110 235/60R17 A12 A15 A18
0406*15-.. A57 KOV S02
- ab Modelljahr 2013
Mitsubishi Outlander III 110 225/60R17 0A1 A02 A04
CW0 110 235/55R17 T97 A05 A08 A09
e1*2001/116* 110 235/60R17 A12 A15 A18
0406*19-.. A56 KMV S02
- ab Modelljahr 2013
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

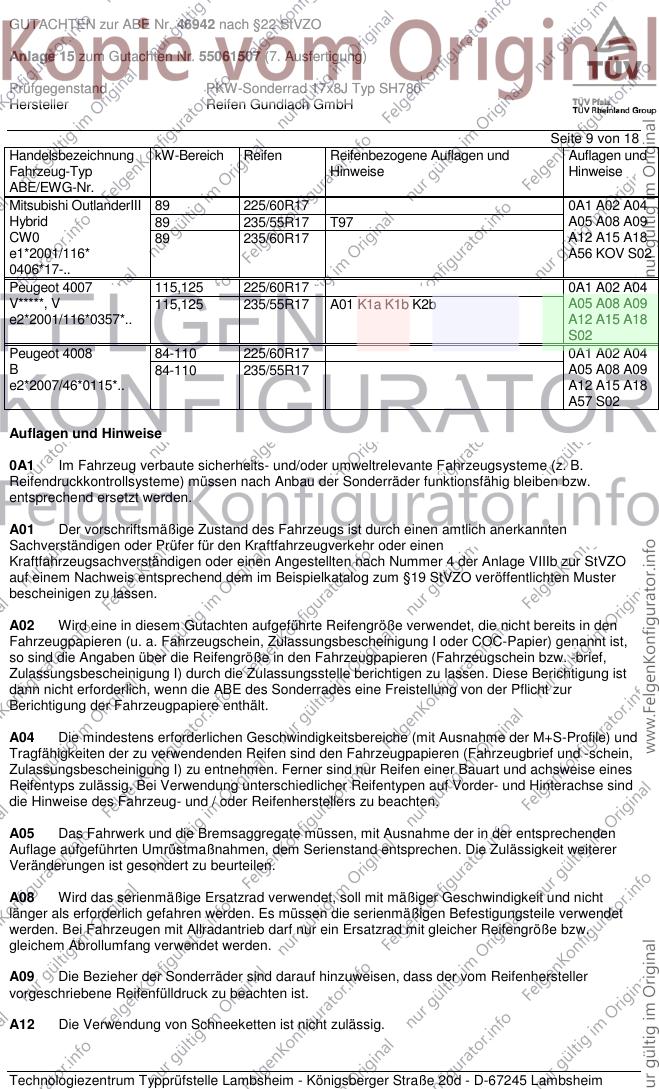

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi OutlanderIII 89 225/60R17 0A1 A02 A04
Hybrid 89 235/55R17 T97 A05 A08 A09
CW0 89 235/60R17 A12 A15 A18
e1*2001/116* A56 KOV S02
0406*17-..
Peugeot 4007 115,125 225/60R17 0A1 A02 A04
V*****, V 115,125 235/55R17 A01 K1a K1b K2b A05 A08 A09
e2*2001/116*0357*.. A12 A15 A18
S02
Peugeot 4008 84-110 225/60R17 0A1 A02 A04
B 84-110 235/55R17 A05 A08 A09
e2*2007/46*0115*.. A12 A15 A18
A57 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 10 von 18

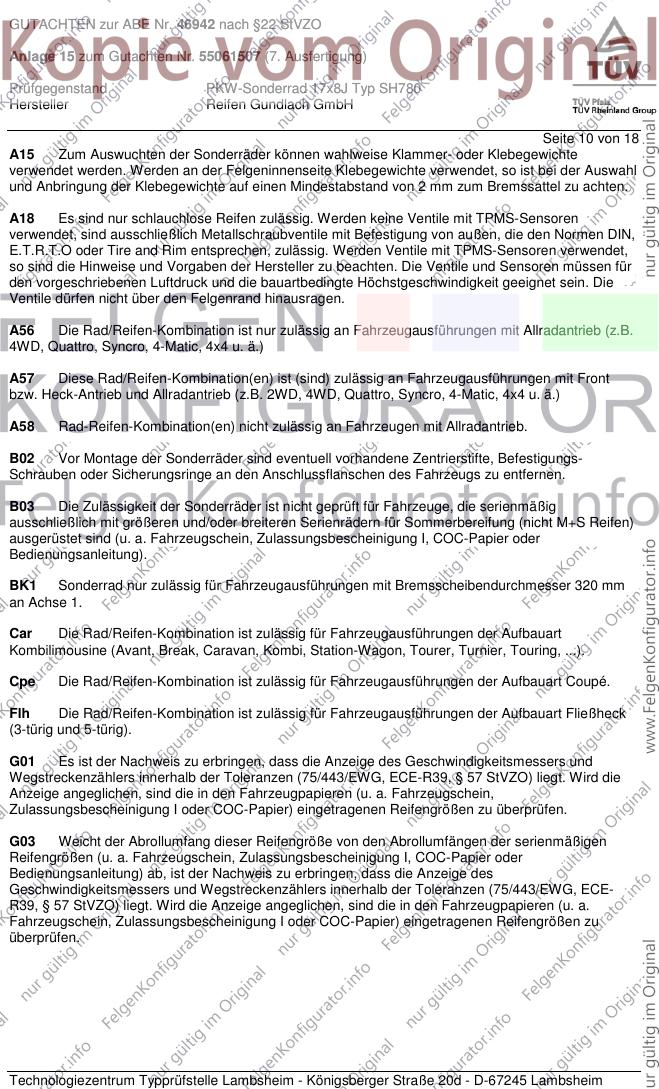

A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 11 von 18
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 12 von 18
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 13 von 18
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 14 von 18

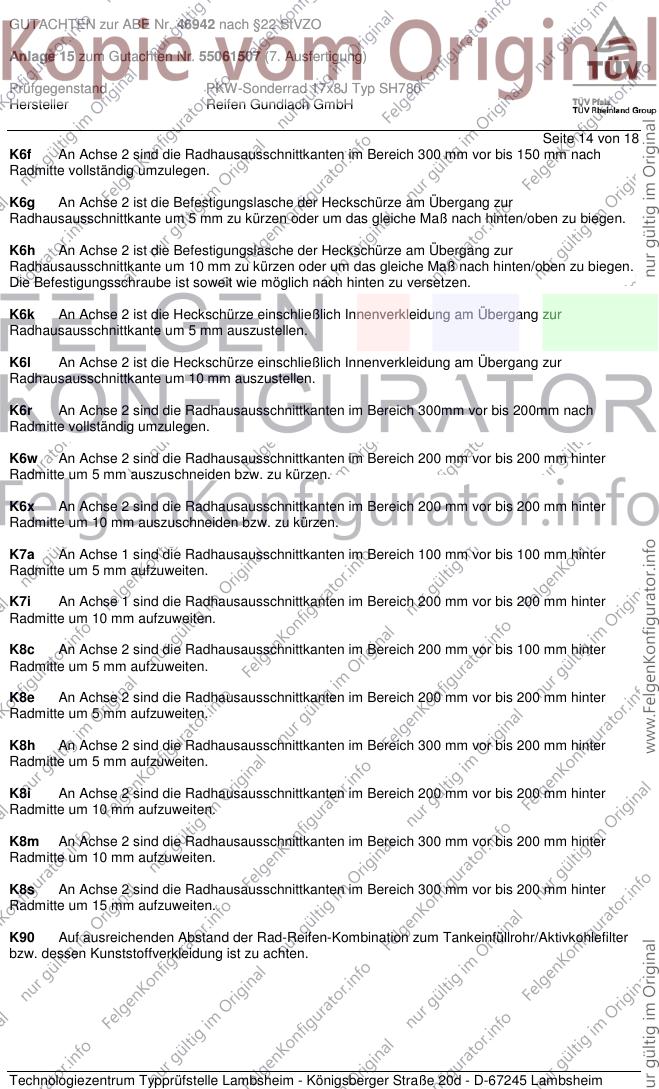

K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 15 von 18

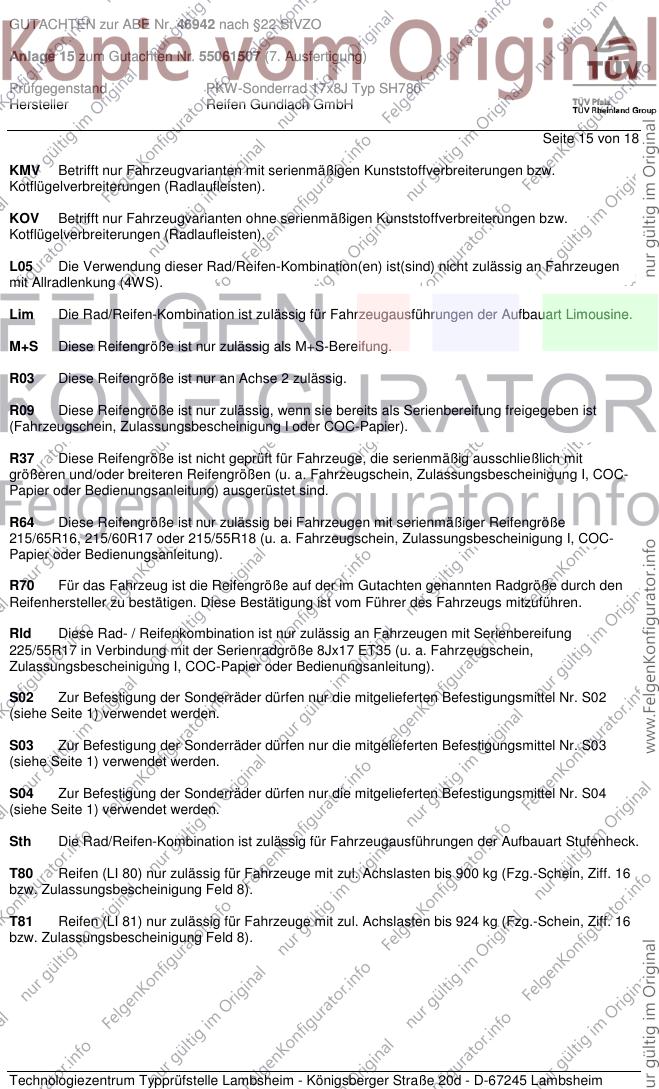

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 16 von 18

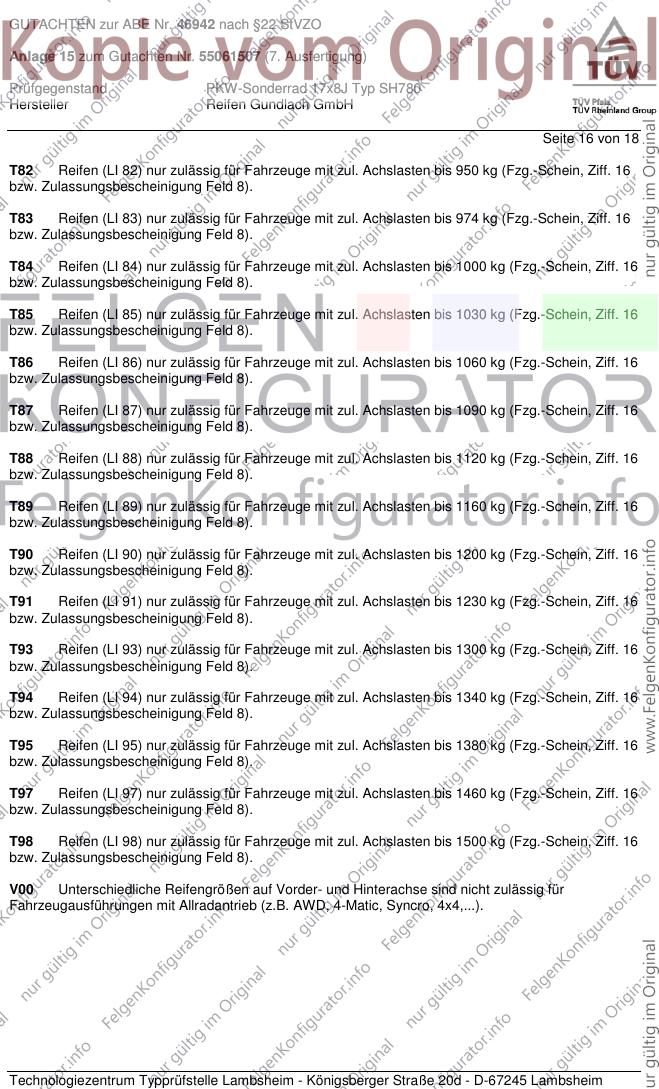

T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 17 von 18

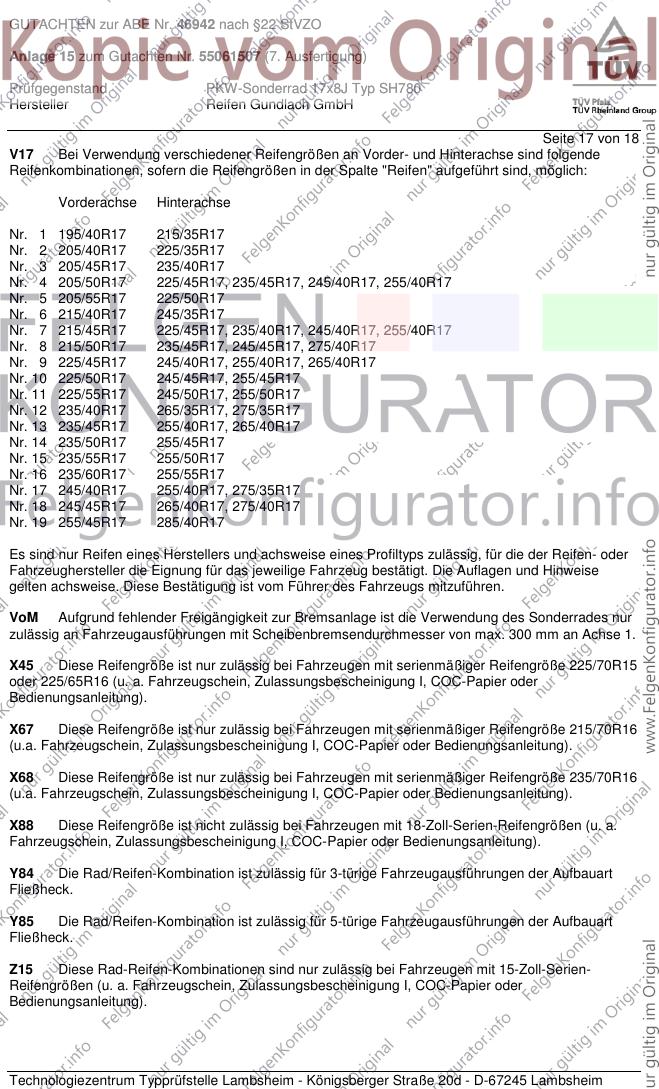

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 18 von 18
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Juni 2014
Laux 00212767.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
