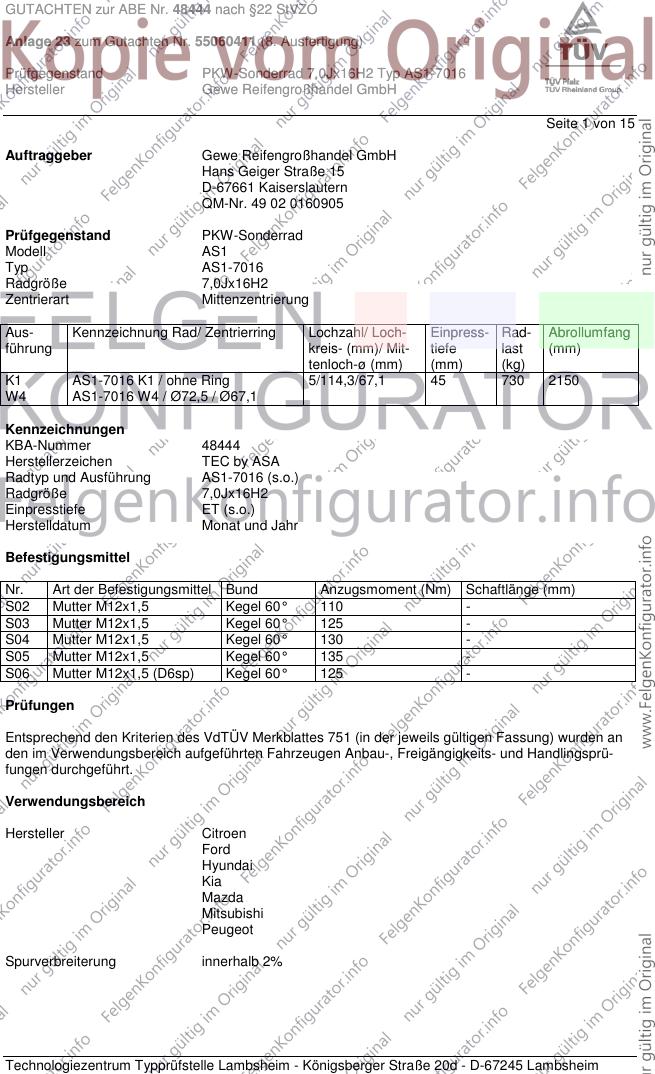

GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 15
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
K1 AS1-7016 K1 / ohne Ring 5/114,3/67,1 45 730 2150
W4 AS1-7016 W4 / Ø72,5 / Ø67,1
Kennzeichnungen
KBA-Nummer 48444
Herstellerzeichen TEC by ASA
Radtyp und Ausführung AS1-7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 135 -
S06 Mutter M12x1,5 (D6sp) Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

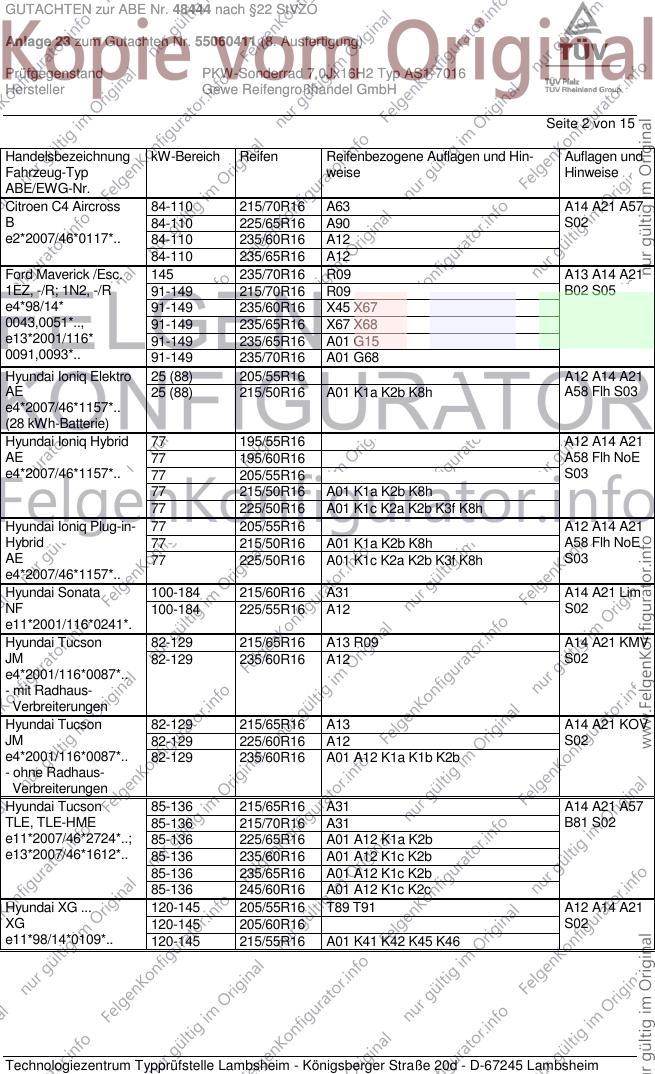

GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 215/70R16 A63 A14 A21 A57
B 84-110 225/65R16 A90 S02
e2*2007/46*0117*.. 84-110 235/60R16 A12
84-110 235/65R16 A12
Ford Maverick /Esc. 145 235/70R16 R09 A13 A14 A21
1EZ, -/R; 1N2, -/R 91-149 215/70R16 R09 B02 S05
e4*98/14* 91-149 235/60R16 X45 X67
0043,0051*.., 91-149 235/65R16 X67 X68
e13*2001/116* 91-149 235/65R16 A01 G15
0091,0093*.. 91-149 235/70R16 A01 G68
Hyundai Ioniq Elektro 25 (88) 205/55R16 A12 A14 A21
AE 25 (88) 215/50R16 A01 K1a K2b K8h A58 Flh S03
e4*2007/46*1157*..
(28 kWh-Batterie)
Hyundai Ioniq Hybrid 77 195/55R16 A12 A14 A21
AE 77 195/60R16 A58 Flh NoE
e4*2007/46*1157*.. 77 205/55R16 S03
77 215/50R16 A01 K1a K2b K8h
77 225/50R16 A01 K1c K2a K2b K3f K8h
Hyundai Ioniq Plug-in- 77 205/55R16 A12 A14 A21
Hybrid 77 215/50R16 A01 K1a K2b K8h A58 Flh NoE
AE 77 225/50R16 A01 K1c K2a K2b K3f K8h S03
e4*2007/46*1157*..
Hyundai Sonata 100-184 215/60R16 A31 A14 A21 Lim
NF 100-184 225/55R16 A12 S02
e11*2001/116*0241*.
Hyundai Tucson 82-129 215/65R16 A13 R09 A14 A21 KMV
JM 82-129 235/60R16 A12 S02
e4*2001/116*0087*..
- mit Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 215/65R16 A13 A14 A21 KOV
JM 82-129 225/60R16 A12 S02
e4*2001/116*0087*.. 82-129 235/60R16 A01 A12 K1a K1b K2b
- ohne Radhaus-
Verbreiterungen
Hyundai Tucson 85-136 215/65R16 A31 A14 A21 A57
TLE, TLE-HME 85-136 215/70R16 A31 B81 S02
e11*2007/46*2724*..; 85-136 225/65R16 A01 A12 K1a K2b
e13*2007/46*1612*.. 85-136 235/60R16 A01 A12 K1c K2b
85-136 235/65R16 A01 A12 K1c K2b
85-136 245/60R16 A01 A12 K1c K2c
Hyundai XG ... 120-145 205/55R16 T89 T91 A12 A14 A21
XG 120-145 205/60R16 S02
e11*98/14*0109*.. 120-145 215/55R16 A01 K41 K42 K45 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

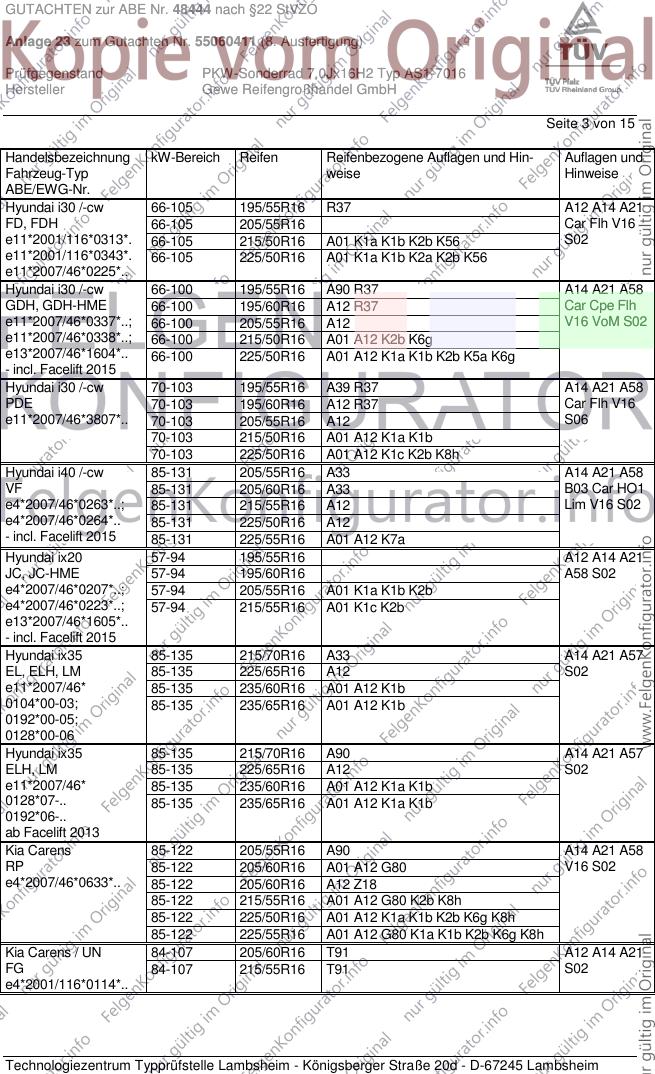

GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai i30 /-cw 66-105 195/55R16 R37 A12 A14 A21
FD, FDH 66-105 205/55R16 Car Flh V16
e11*2001/116*0313*. 66-105 215/50R16 A01 K1a K1b K2b K56 S02
e11*2001/116*0343*. 66-105 225/50R16 A01 K1a K1b K2a K2b K56
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 195/55R16 A90 R37 A14 A21 A58
GDH, GDH-HME 66-100 195/60R16 A12 R37 Car Cpe Flh
e11*2007/46*0337*..; 66-100 205/55R16 A12 V16 VoM S02
e11*2007/46*0338*..; 66-100 215/50R16 A01 A12 K2b K6g
e13*2007/46*1604*.. 66-100 225/50R16 A01 A12 K1a K1b K2b K5a K6g
- incl. Facelift 2015
Hyundai i30 /-cw 70-103 195/55R16 A39 R37 A14 A21 A58
PDE 70-103 195/60R16 A12 R37 Car Flh V16
e11*2007/46*3807*.. 70-103 205/55R16 A12 S06
70-103 215/50R16 A01 A12 K1a K1b
70-103 225/50R16 A01 A12 K1c K2b K8h
Hyundai i40 /-cw 85-131 205/55R16 A33 A14 A21 A58
VF 85-131 205/60R16 A33 B03 Car HO1
e4*2007/46*0263*..; 85-131 215/55R16 A12 Lim V16 S02
e4*2007/46*0264*.. 85-131 225/50R16 A12
- incl. Facelift 2015 85-131 225/55R16 A01 A12 K7a
Hyundai ix20 57-94 195/55R16 A12 A14 A21
JC, JC-HME 57-94 195/60R16 A58 S02
e4*2007/46*0207*..; 57-94 205/55R16 A01 K1a K1b K2b
e4*2007/46*0223*..; 57-94 215/55R16 A01 K1c K2b
e13*2007/46*1605*..
- incl. Facelift 2015
Hyundai ix35 85-135 215/70R16 A33 A14 A21 A57
EL, ELH, LM 85-135 225/65R16 A12 S02
e11*2007/46* 85-135 235/60R16 A01 A12 K1b
0104*00-03; 85-135 235/65R16 A01 A12 K1b
0192*00-05;
0128*00-06
Hyundai ix35 85-135 215/70R16 A90 A14 A21 A57
ELH, LM 85-135 225/65R16 A12 S02
e11*2007/46* 85-135 235/60R16 A01 A12 K1a K1b
0128*07-.. 85-135 235/65R16 A01 A12 K1a K1b
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/55R16 A90 A14 A21 A58
RP 85-122 205/60R16 A01 A12 G80 V16 S02
e4*2007/46*0633*.. 85-122 205/60R16 A12 Z18
85-122 215/55R16 A01 A12 G80 K2b K8h
85-122 225/50R16 A01 A12 K1a K1b K2b K6g K8h
85-122 225/55R16 A01 A12 G80 K1a K1b K2b K6g K8h
Kia Carens / UN 84-107 205/60R16 T91 A12 A14 A21
FG 84-107 215/55R16 T91 S02
e4*2001/116*0114*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

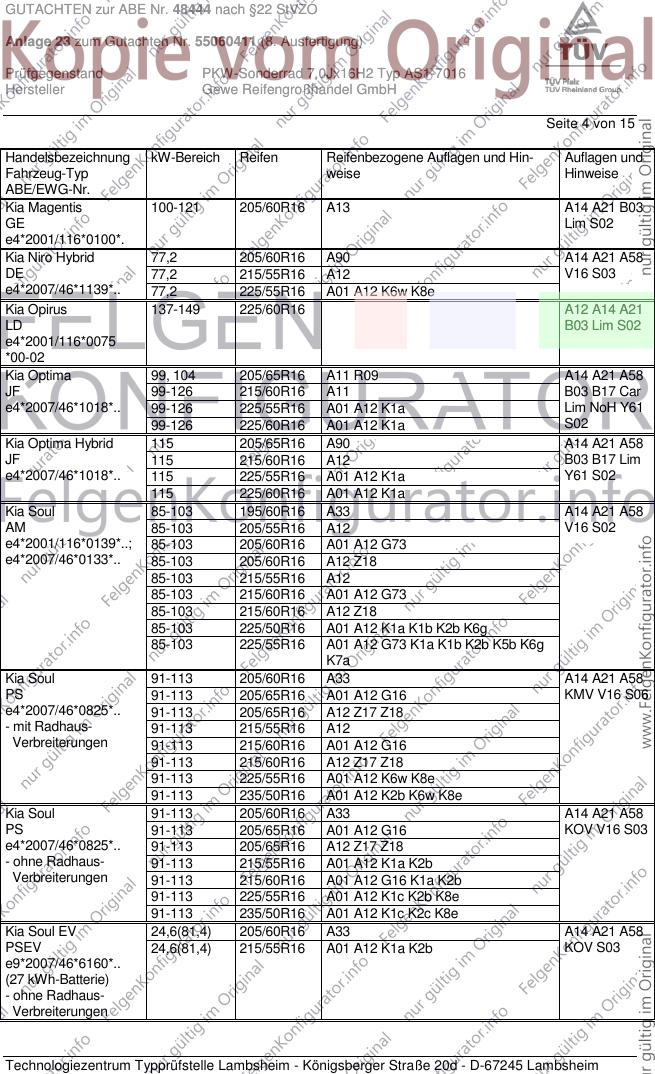

GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Magentis 100-121 205/60R16 A13 A14 A21 B03
GE Lim S02
e4*2001/116*0100*.
Kia Niro Hybrid 77,2 205/60R16 A90 A14 A21 A58
DE 77,2 215/55R16 A12 V16 S03
e4*2007/46*1139*.. 77,2 225/55R16 A01 A12 K6w K8e
Kia Opirus 137-149 225/60R16 A12 A14 A21
LD B03 Lim S02
e4*2001/116*0075
*00-02
Kia Optima 99, 104 205/65R16 A11 R09 A14 A21 A58
JF 99-126 215/60R16 A11 B03 B17 Car
e4*2007/46*1018*.. 99-126 225/55R16 A01 A12 K1a Lim NoH Y61
99-126 225/60R16 A01 A12 K1a S02
Kia Optima Hybrid 115 205/65R16 A90 A14 A21 A58
JF 115 215/60R16 A12 B03 B17 Lim
e4*2007/46*1018*.. 115 225/55R16 A01 A12 K1a Y61 S02
115 225/60R16 A01 A12 K1a
Kia Soul 85-103 195/60R16 A33 A14 A21 A58
AM 85-103 205/55R16 A12 V16 S02
e4*2001/116*0139*..; 85-103 205/60R16 A01 A12 G73
e4*2007/46*0133*.. 85-103 205/60R16 A12 Z18
85-103 215/55R16 A12
85-103 215/60R16 A01 A12 G73
85-103 215/60R16 A12 Z18
85-103 225/50R16 A01 A12 K1a K1b K2b K6g
85-103 225/55R16 A01 A12 G73 K1a K1b K2b K5b K6g
K7a
Kia Soul 91-113 205/60R16 A33 A14 A21 A58
PS 91-113 205/65R16 A01 A12 G16 KMV V16 S06
e4*2007/46*0825*.. 91-113 205/65R16 A12 Z17 Z18
- mit Radhaus- 91-113 215/55R16 A12
Verbreiterungen 91-113 215/60R16 A01 A12 G16
91-113 215/60R16 A12 Z17 Z18
91-113 225/55R16 A01 A12 K6w K8e
91-113 235/50R16 A01 A12 K2b K6w K8e
Kia Soul 91-113 205/60R16 A33 A14 A21 A58
PS 91-113 205/65R16 A01 A12 G16 KOV V16 S03
e4*2007/46*0825*.. 91-113 205/65R16 A12 Z17 Z18
- ohne Radhaus- 91-113 215/55R16 A01 A12 K1a K2b
Verbreiterungen 91-113 215/60R16 A01 A12 G16 K1a K2b
91-113 225/55R16 A01 A12 K1c K2b K8e
91-113 235/50R16 A01 A12 K1c K2c K8e
Kia Soul EV 24,6(81,4) 205/60R16 A33 A14 A21 A58
PSEV 24,6(81,4) 215/55R16 A01 A12 K1a K2b KOV S03
e9*2007/46*6160*..
(27 kWh-Batterie)
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

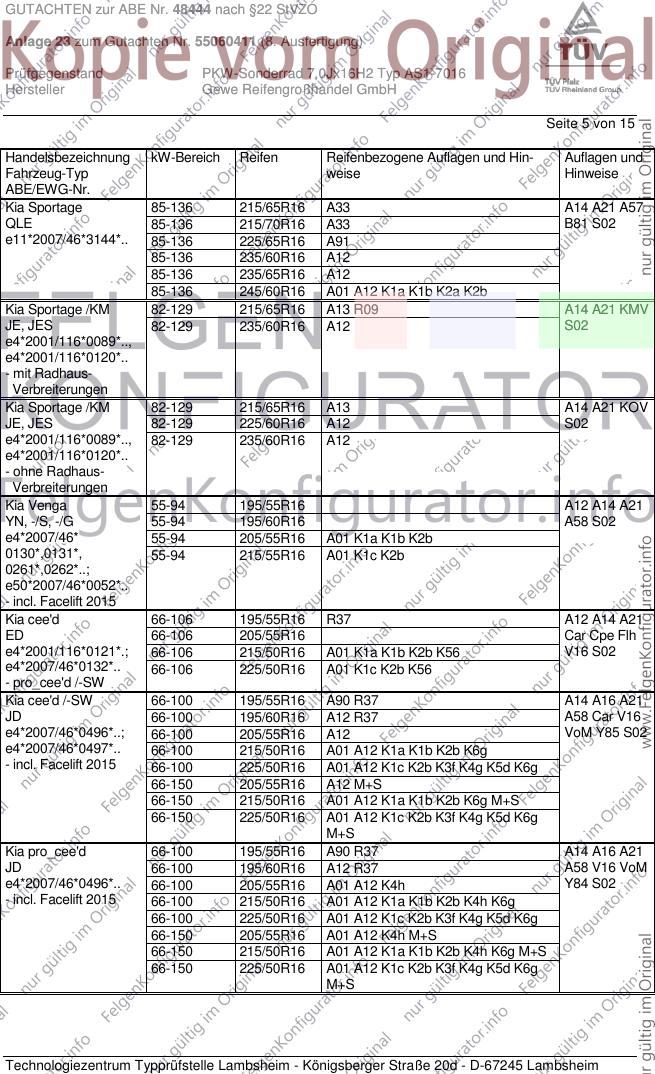

GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Sportage 85-136 215/65R16 A33 A14 A21 A57
QLE 85-136 215/70R16 A33 B81 S02
e11*2007/46*3144*.. 85-136 225/65R16 A91
85-136 235/60R16 A12
85-136 235/65R16 A12
85-136 245/60R16 A01 A12 K1a K1b K2a K2b
Kia Sportage /KM 82-129 215/65R16 A13 R09 A14 A21 KMV
JE, JES 82-129 235/60R16 A12 S02
e4*2001/116*0089*..,
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 215/65R16 A13 A14 A21 KOV
JE, JES 82-129 225/60R16 A12 S02
e4*2001/116*0089*.., 82-129 235/60R16 A12
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Kia Venga 55-94 195/55R16 A12 A14 A21
YN, -/S, -/G 55-94 195/60R16 A58 S02
e4*2007/46* 55-94 205/55R16 A01 K1a K1b K2b
0130*,0131*, 55-94 215/55R16 A01 K1c K2b
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 195/55R16 R37 A12 A14 A21
ED 66-106 205/55R16 Car Cpe Flh
e4*2001/116*0121*.; 66-106 215/50R16 A01 K1a K1b K2b K56 V16 S02
e4*2007/46*0132*.. 66-106 225/50R16 A01 K1c K2b K56
- pro_cee'd /-SW
Kia cee'd /-SW 66-100 195/55R16 A90 R37 A14 A16 A21
JD 66-100 195/60R16 A12 R37 A58 Car V16
e4*2007/46*0496*..; 66-100 205/55R16 A12 VoM Y85 S02
e4*2007/46*0497*.. 66-100 215/50R16 A01 A12 K1a K1b K2b K6g
- incl. Facelift 2015 66-100 225/50R16 A01 A12 K1c K2b K3f K4g K5d K6g
66-150 205/55R16 A12 M+S
66-150 215/50R16 A01 A12 K1a K1b K2b K6g M+S
66-150 225/50R16 A01 A12 K1c K2b K3f K4g K5d K6g
M+S
Kia pro_cee'd 66-100 195/55R16 A90 R37 A14 A16 A21
JD 66-100 195/60R16 A12 R37 A58 V16 VoM
e4*2007/46*0496*.. 66-100 205/55R16 A01 A12 K4h Y84 S02
- incl. Facelift 2015 66-100 215/50R16 A01 A12 K1a K1b K2b K4h K6g
66-100 225/50R16 A01 A12 K1c K2b K3f K4g K5d K6g
66-150 205/55R16 A01 A12 K4h M+S
66-150 215/50R16 A01 A12 K1a K1b K2b K4h K6g M+S
66-150 225/50R16 A01 A12 K1c K2b K3f K4g K5d K6g
M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

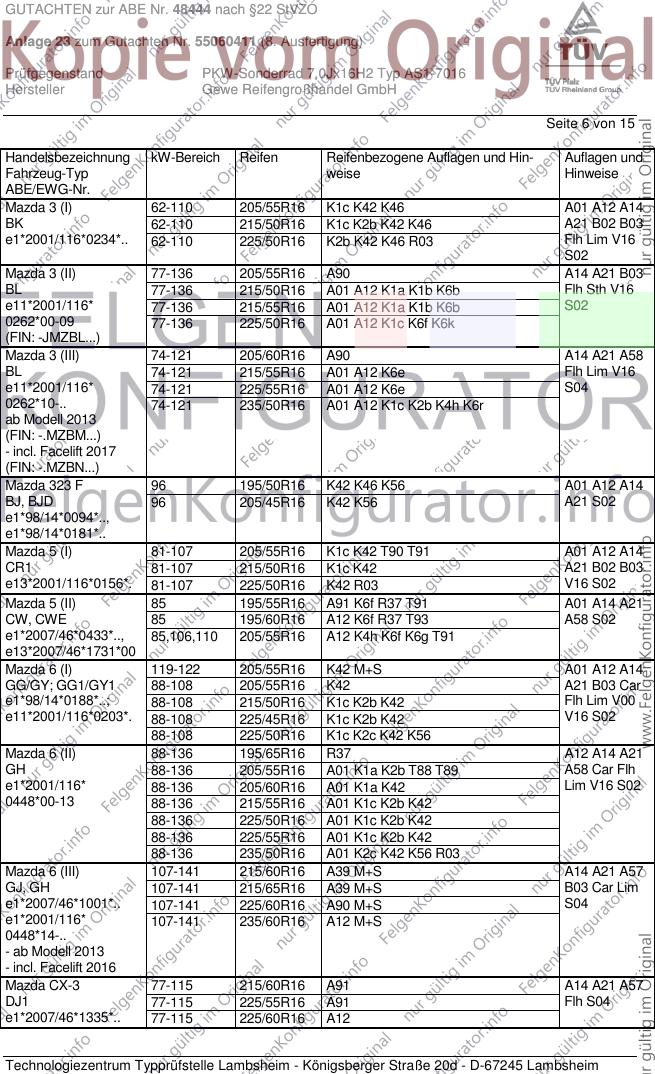

GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 3 (I) 62-110 205/55R16 K1c K42 K46 A01 A12 A14
BK 62-110 215/50R16 K1c K2b K42 K46 A21 B02 B03
e1*2001/116*0234*.. 62-110 225/50R16 K2b K42 K46 R03 Flh Lim V16
S02
Mazda 3 (II) 77-136 205/55R16 A90 A14 A21 B03
BL 77-136 215/50R16 A01 A12 K1a K1b K6b Flh Sth V16
e11*2001/116* 77-136 215/55R16 A01 A12 K1a K1b K6b S02
0262*00-09 77-136 225/50R16 A01 A12 K1c K6f K6k
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 205/60R16 A90 A14 A21 A58
BL 74-121 215/55R16 A01 A12 K6e Flh Lim V16
e11*2001/116* 74-121 225/55R16 A01 A12 K6e S04
0262*10-.. 74-121 235/50R16 A01 A12 K1c K2b K4h K6r
ab Modell 2013
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 323 F 96 195/50R16 K42 K46 K56 A01 A12 A14
BJ, BJD 96 205/45R16 K42 K56 A21 S02
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 5 (I) 81-107 205/55R16 K1c K42 T90 T91 A01 A12 A14
CR1 81-107 215/50R16 K1c K42 A21 B02 B03
e13*2001/116*0156*. 81-107 225/50R16 K42 R03 V16 S02
Mazda 5 (II) 85 195/55R16 A91 K6f R37 T91 A01 A14 A21
CW, CWE 85 195/60R16 A12 K6f R37 T93 A58 S02
e1*2007/46*0433*.., 85,106,110 205/55R16 A12 K4h K6f K6g T91
e13*2007/46*1731*00
Mazda 6 (I) 119-122 205/55R16 K42 M+S A01 A12 A14
GG/GY; GG1/GY1 88-108 205/55R16 K42 A21 B03 Car
e1*98/14*0188*..; 88-108 215/50R16 K1c K2b K42 Flh Lim V00
e11*2001/116*0203*. 88-108 225/45R16 K1c K2b K42 V16 S02
88-108 225/50R16 K1c K2c K42 K56
Mazda 6 (II) 88-136 195/65R16 R37 A12 A14 A21
GH 88-136 205/55R16 A01 K1a K2b T88 T89 A58 Car Flh
e1*2001/116* 88-136 205/60R16 A01 K1a K42 Lim V16 S02
0448*00-13 88-136 215/55R16 A01 K1c K2b K42
88-136 225/50R16 A01 K1c K2b K42
88-136 225/55R16 A01 K1c K2b K42
88-136 235/50R16 A01 K2c K42 K56 R03
Mazda 6 (III) 107-141 215/60R16 A39 M+S A14 A21 A57
GJ, GH 107-141 215/65R16 A39 M+S B03 Car Lim
e1*2007/46*1001*.. 107-141 225/60R16 A90 M+S S04
e1*2001/116* 107-141 235/60R16 A12 M+S
0448*14-..
- ab Modell 2013
- incl. Facelift 2016
Mazda CX-3 77-115 215/60R16 A91 A14 A21 A57
DJ1 77-115 225/55R16 A91 Flh S04
e1*2007/46*1335*.. 77-115 225/60R16 A12

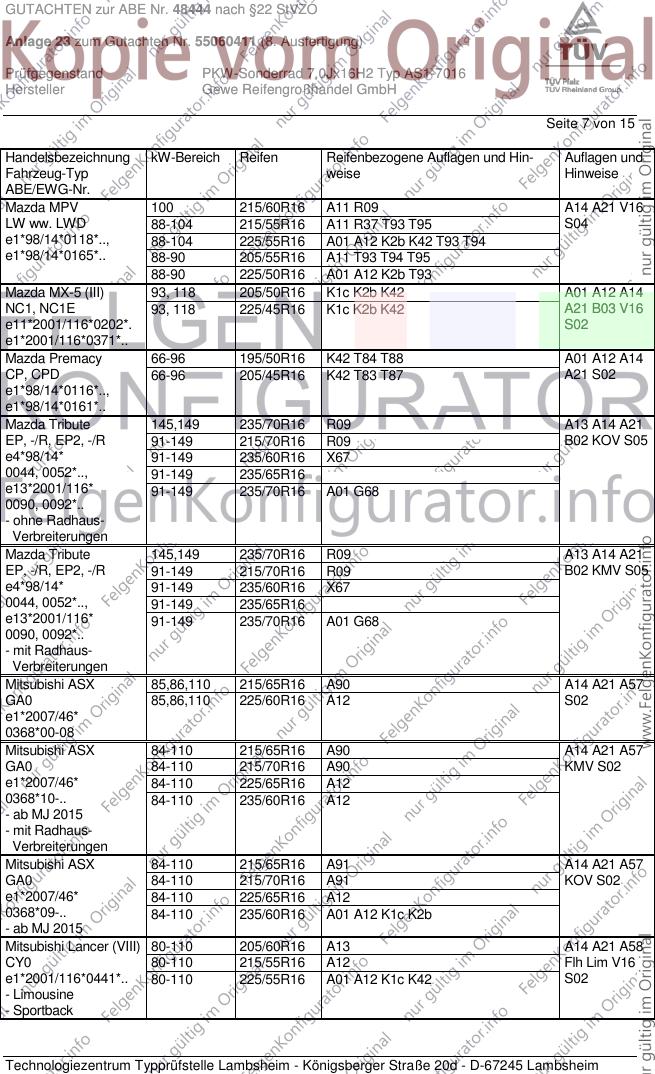

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda MPV 100 215/60R16 A11 R09 A14 A21 V16
LW ww. LWD 88-104 215/55R16 A11 R37 T93 T95 S04
e1*98/14*0118*.., 88-104 225/55R16 A01 A12 K2b K42 T93 T94
e1*98/14*0165*.. 88-90 205/55R16 A11 T93 T94 T95
88-90 225/50R16 A01 A12 K2b T93
Mazda MX-5 (III) 93, 118 205/50R16 K1c K2b K42 A01 A12 A14
NC1, NC1E 93, 118 225/45R16 K1c K2b K42 A21 B03 V16
e11*2001/116*0202*. S02
e1*2001/116*0371*..
Mazda Premacy 66-96 195/50R16 K42 T84 T88 A01 A12 A14
CP, CPD 66-96 205/45R16 K42 T83 T87 A21 S02
e1*98/14*0116*..,
e1*98/14*0161*..
Mazda Tribute 145,149 235/70R16 R09 A13 A14 A21
EP, -/R, EP2, -/R 91-149 215/70R16 R09 B02 KOV S05
e4*98/14* 91-149 235/60R16 X67
0044, 0052*.., 91-149 235/65R16
e13*2001/116* 91-149 235/70R16 A01 G68
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 145,149 235/70R16 R09 A13 A14 A21
EP, -/R, EP2, -/R 91-149 215/70R16 R09 B02 KMV S05
e4*98/14* 91-149 235/60R16 X67
0044, 0052*.., 91-149 235/65R16
e13*2001/116* 91-149 235/70R16 A01 G68
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 215/65R16 A90 A14 A21 A57
GA0 85,86,110 225/60R16 A12 S02
e1*2007/46*
0368*00-08
Mitsubishi ASX 84-110 215/65R16 A90 A14 A21 A57
GA0 84-110 215/70R16 A90 KMV S02
e1*2007/46* 84-110 225/65R16 A12
0368*10-.. 84-110 235/60R16 A12
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 84-110 215/65R16 A91 A14 A21 A57
GA0 84-110 215/70R16 A91 KOV S02
e1*2007/46* 84-110 225/65R16 A12
0368*09-.. 84-110 235/60R16 A01 A12 K1c K2b
- ab MJ 2015
Mitsubishi Lancer (VIII) 80-110 205/60R16 A13 A14 A21 A58
CY0 80-110 215/55R16 A12 Flh Lim V16
e1*2001/116*0441*.. 80-110 225/55R16 A01 A12 K1c K42 S02
- Limousine
- Sportback

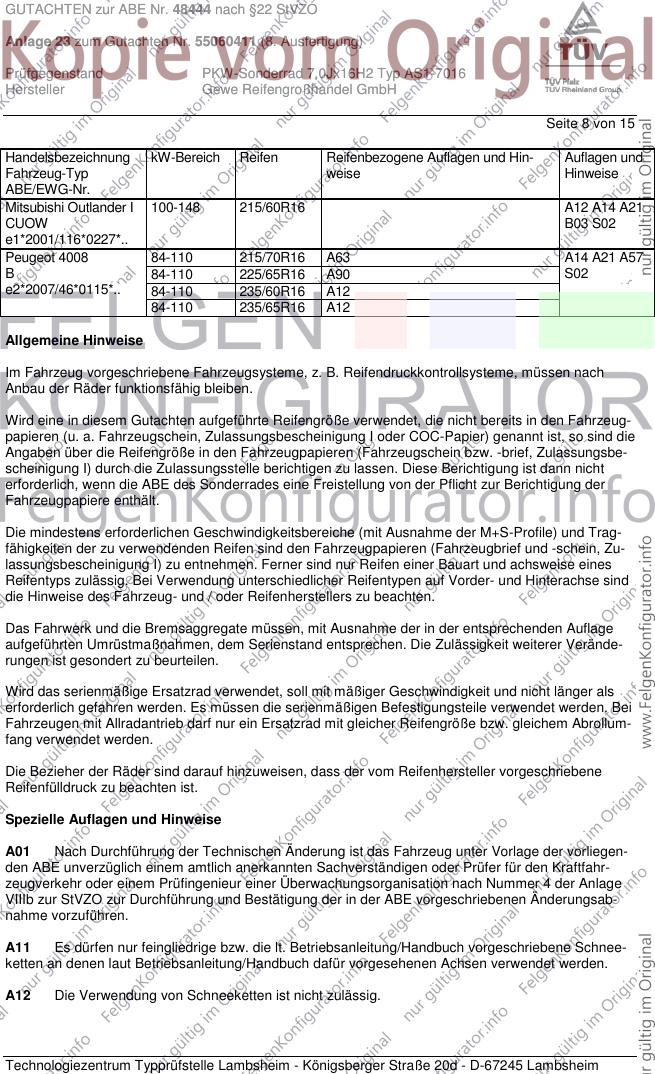

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander I 100-148 215/60R16 A12 A14 A21
CUOW B03 S02
e1*2001/116*0227*..
Peugeot 4008 84-110 215/70R16 A63 A14 A21 A57
B 84-110 225/65R16 A90 S02
e2*2007/46*0115*.. 84-110 235/60R16 A12
84-110 235/65R16 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.

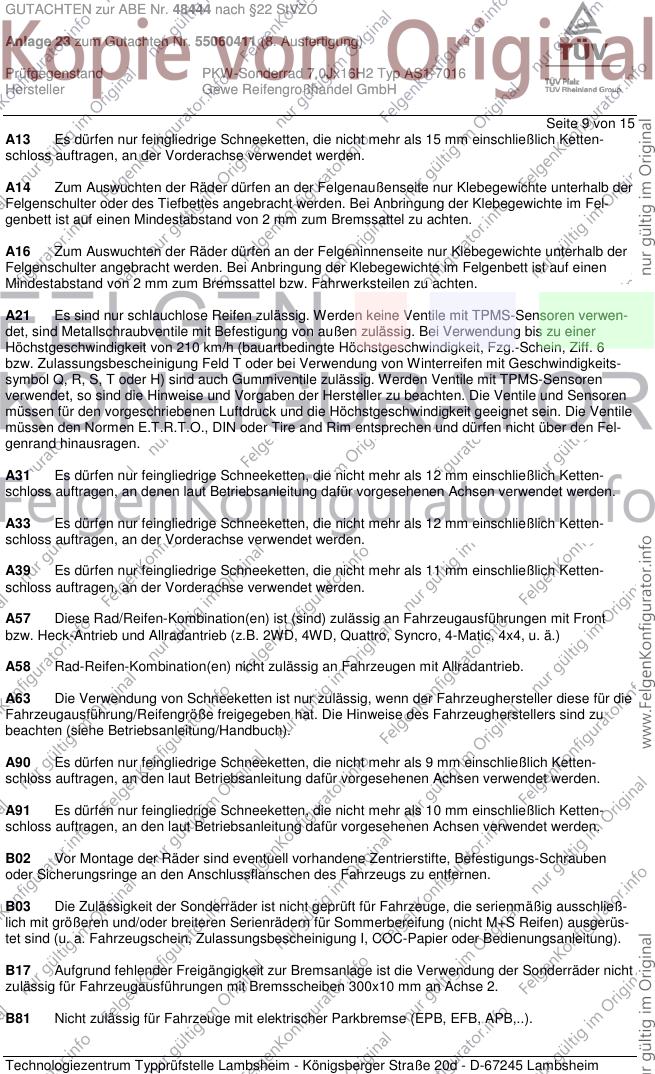

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 15
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B17 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 300x10 mm an Achse 2.
B81 Nicht zulässig für Fahrzeuge mit elektrischer Parkbremse (EPB, EFB, APB,..).

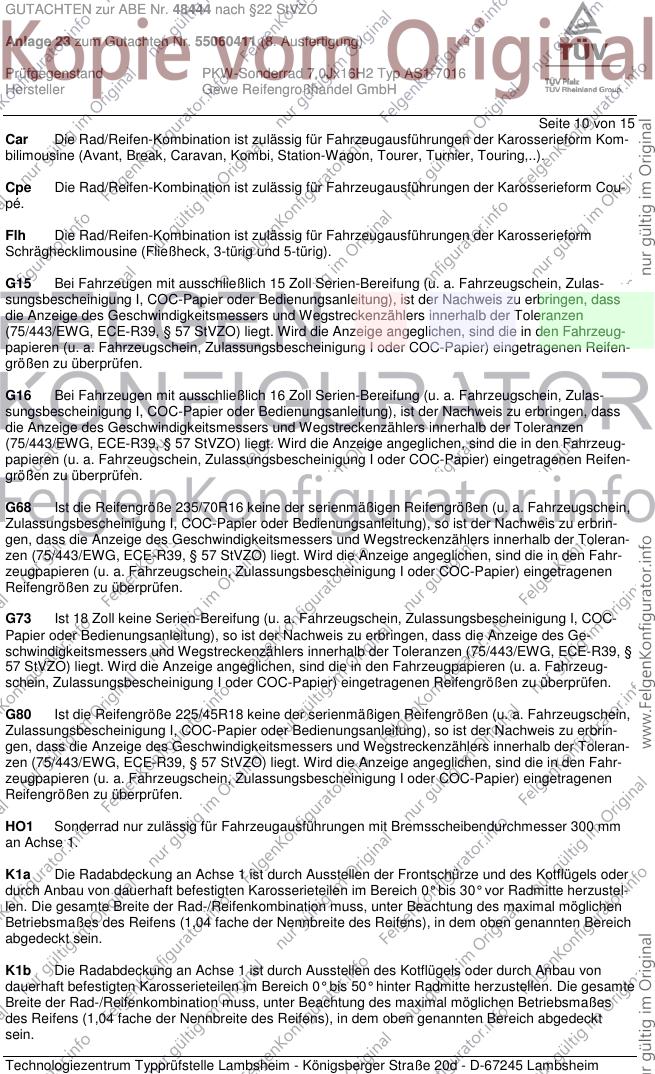

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 15
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
HO1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 300 mm
an Achse 1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH

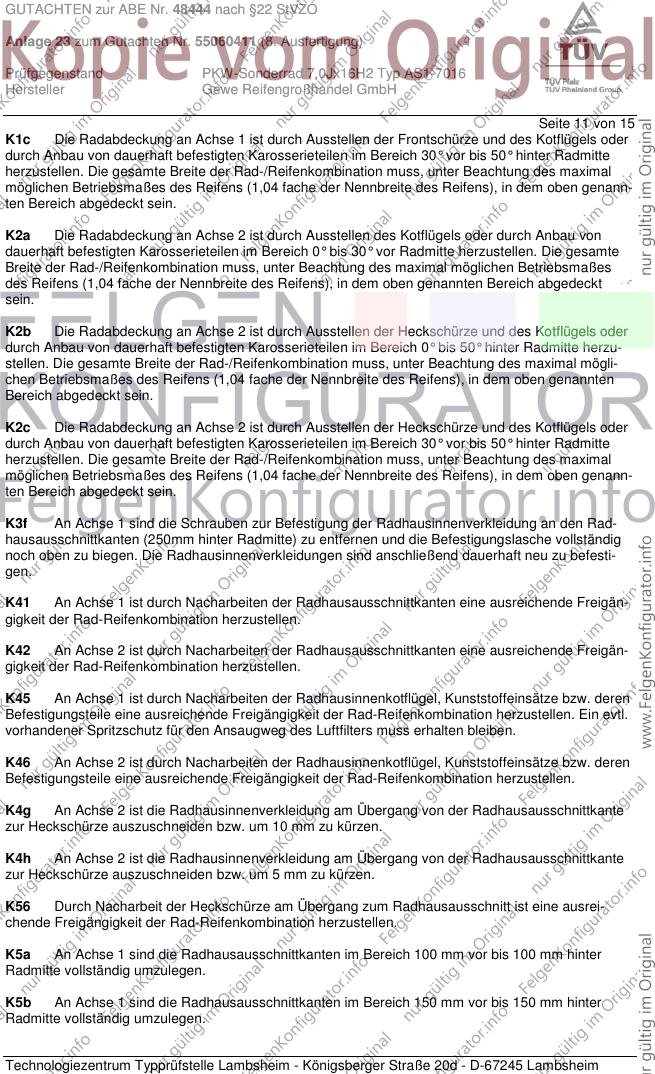

Seite 11 von 15
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH

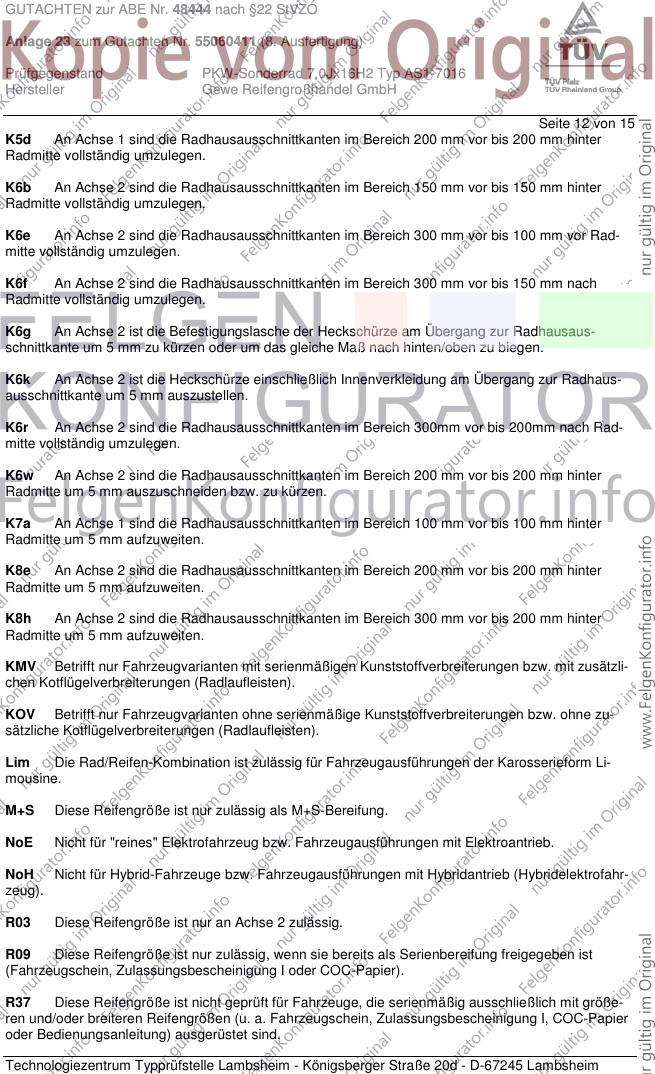

Seite 12 von 15
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH

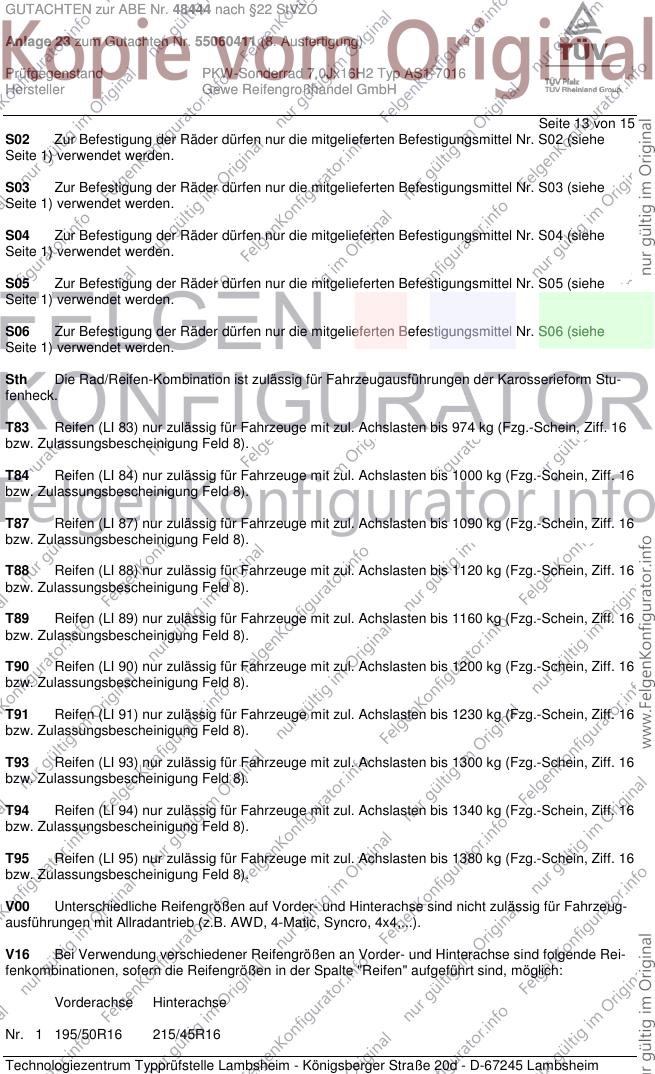

Seite 13 von 15
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/50R16 215/45R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 14 von 15
Vorderachse Hinterachse (Forts.)
Nr. 2 205/45R16 225/40R16
Nr. 3 205/50R16 225/45R16
Nr. 4 205/55R16 225/50R16, 245/45R16
Nr. 5 205/60R16 225/55R16
Nr. 6 215/55R16 235/50R16
Nr. 7 225/50R16 245/45R16
Nr. 8 225/55R16 245/50R16
Nr. 9 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. September 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48444 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55060411 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ AS1-7016
Hersteller Gewe Reifengroßhandel GmbH
Seite 15 von 15
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. September 2017
Laux
BW/RL 00278435.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
