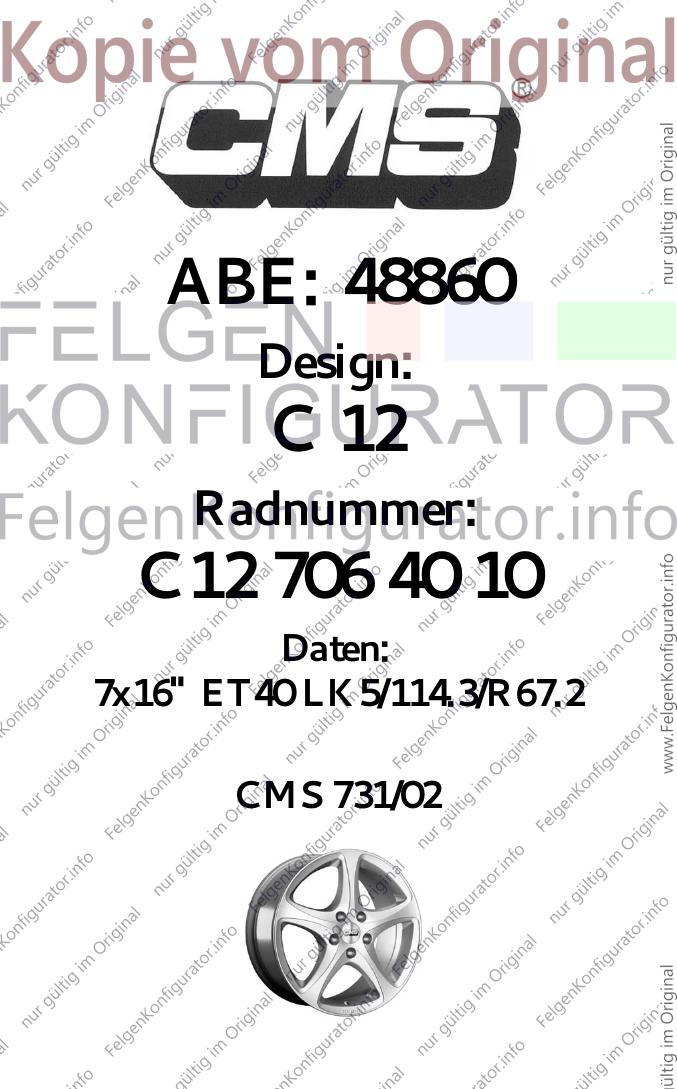

ABE: 48860
Design:
C 12
Radnummer:
C12 706 40 10
Daten:
7x16" ET40 LK5/114.3/R67.2
CMS 731/02
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:

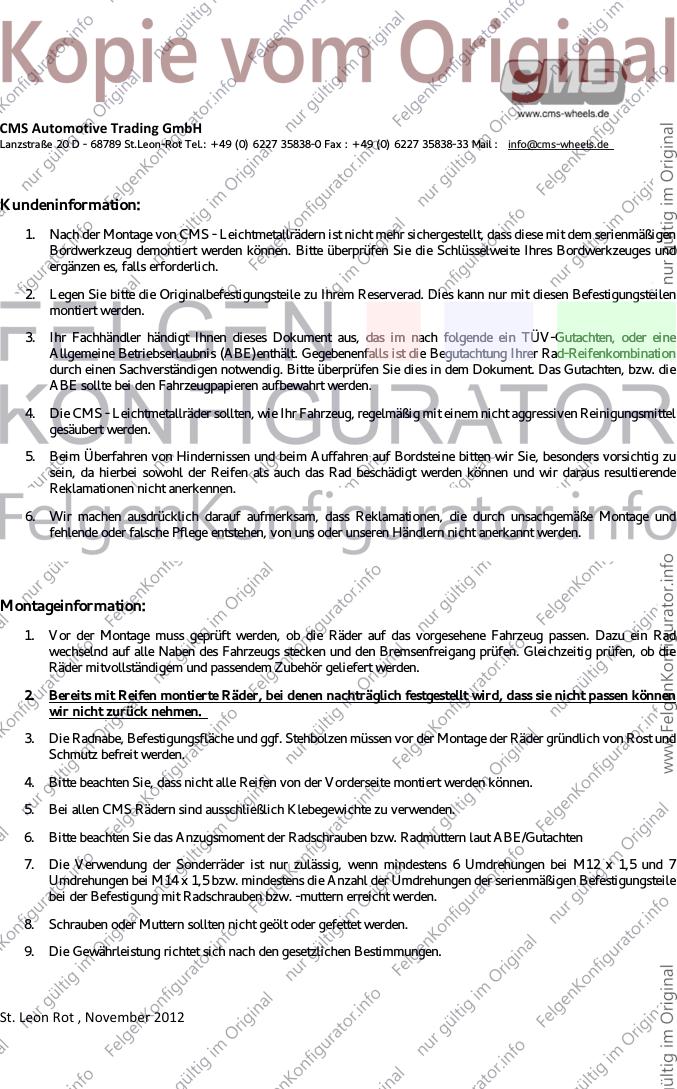

1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg

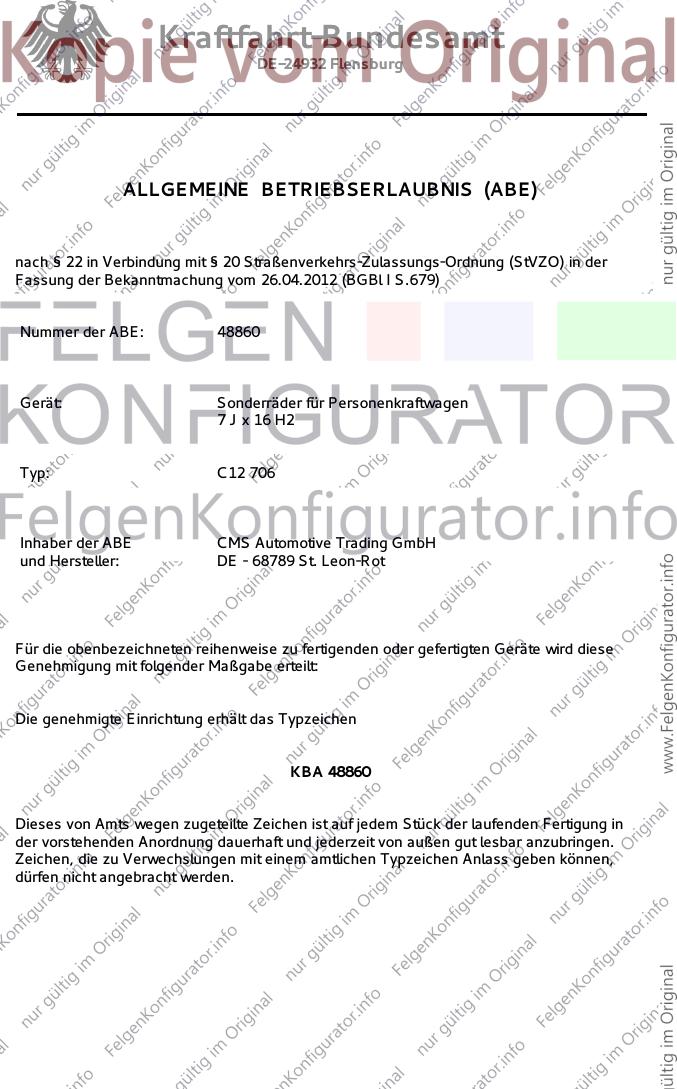

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48860
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 H2
Typ: C12 706
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 48860
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48860
Die ABE-Nr. 48860 erstreckt sich auf die Sonderräder 7 J x 16 H2 , Typ C12 706, in den
Ausführungen wie im Gutachten Nr. 55055112 (1.Ausfertigung) vom 14.09.2012
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 10 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
die Ausführungsbezeichnung des Sonderrades bestehend aus:
Kennzeichnung des Rades und gegebenenfalls des Zentrierringes,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 14.09.2012
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 23.10.2012
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55055112 (1.Ausfertigung), zur Genehmigung vorgelegt am: 19.10.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48860
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Gutachten Nr. 55055112 (1. Ausfertigung)

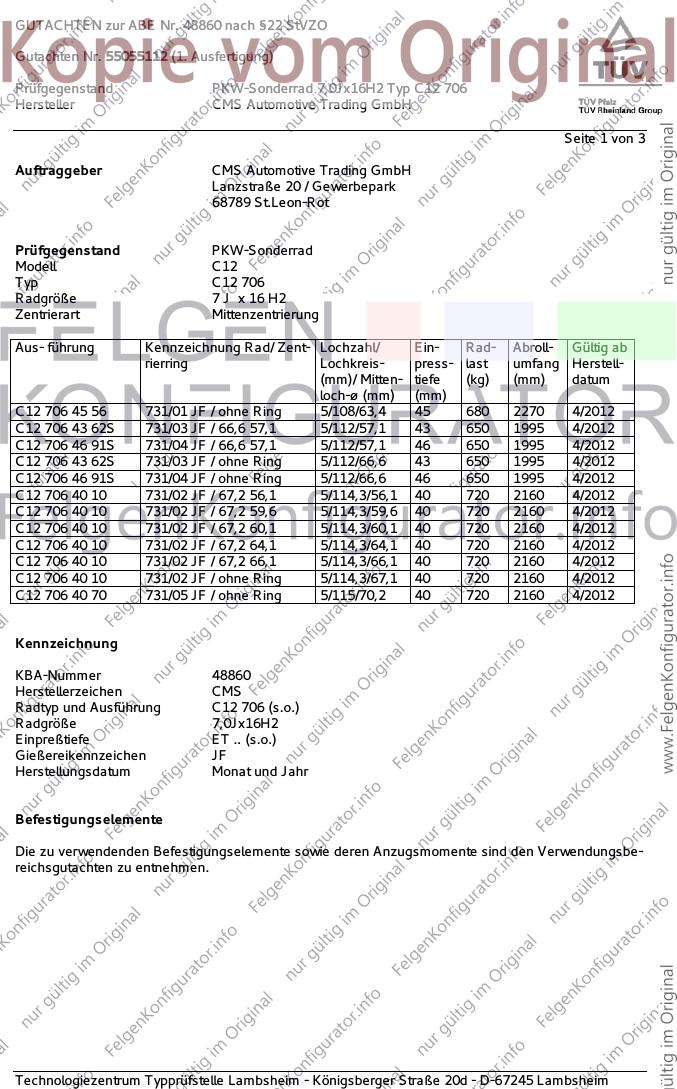

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 1 von 3
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 706
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- führung Kennzeichnung Rad/ Zent- Lochzahl/ Ein- Rad- Abroll- Gültig ab
rierring Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
C12 706 45 56 731/01 JF / ohne Ring 5/108/63,4 45 680 2270 4/2012
C12 706 43 62S 731/03 JF / 66,6 57,1 5/112/57,1 43 650 1995 4/2012
C12 706 46 91S 731/04 JF / 66,6 57,1 5/112/57,1 46 650 1995 4/2012
C12 706 43 62S 731/03 JF / ohne Ring 5/112/66,6 43 650 1995 4/2012
C12 706 46 91S 731/04 JF / ohne Ring 5/112/66,6 46 650 1995 4/2012
C12 706 40 10 731/02 JF / 67,2 56,1 5/114,3/56,1 40 720 2160 4/2012
C12 706 40 10 731/02 JF / 67,2 59,6 5/114,3/59,6 40 720 2160 4/2012
C12 706 40 10 731/02 JF / 67,2 60,1 5/114,3/60,1 40 720 2160 4/2012
C12 706 40 10 731/02 JF / 67,2 64,1 5/114,3/64,1 40 720 2160 4/2012
C12 706 40 10 731/02 JF / 67,2 66,1 5/114,3/66,1 40 720 2160 4/2012
C12 706 40 10 731/02 JF / ohne Ring 5/114,3/67,1 40 720 2160 4/2012
C12 706 40 70 731/05 JF / ohne Ring 5/115/70,2 40 720 2160 4/2012
Kennzeichnung
KBA-Nummer 48860
Herstellerzeichen CMS
Radtyp und Ausführung C12 706 (s.o.)
Radgröße 7,0Jx16H2
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen JF
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Gutachten Nr. 55055112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 2 von 3
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/115 40 720 2160
5/108 45 680 2270
5/112 46 650 1995
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108/63,4 195/60R16 45 680
5/112/66,6 195/55R16 46 720
5/115/70,2 195/55R16 40 720
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 255/55R16 45 720
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,281 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi, China TÜV Rheinland Automotive Testing
Co., Ltd. ab April 2012 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Gutachten Nr. 55055112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 26.03.2012
Anlage zur Radbeschreibung - 30.07.2012
Radzeichnung 547711670-A1 21.08.2012
Radzeichnung 547711670-A2 21.08.2012
Zusammenstellung CMS Stand 02.08.2012
Zentrierringe
Zusammenstellung CMC Stand 02.08.2012
Befestigungsmittel
Nabenkappenzeichnung C020122-B 07.07.2000
mit Änderung vom 31.08.2001
Verwendungen Anlagen 01 bis 10
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. September 2012
Blauth 00184620.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

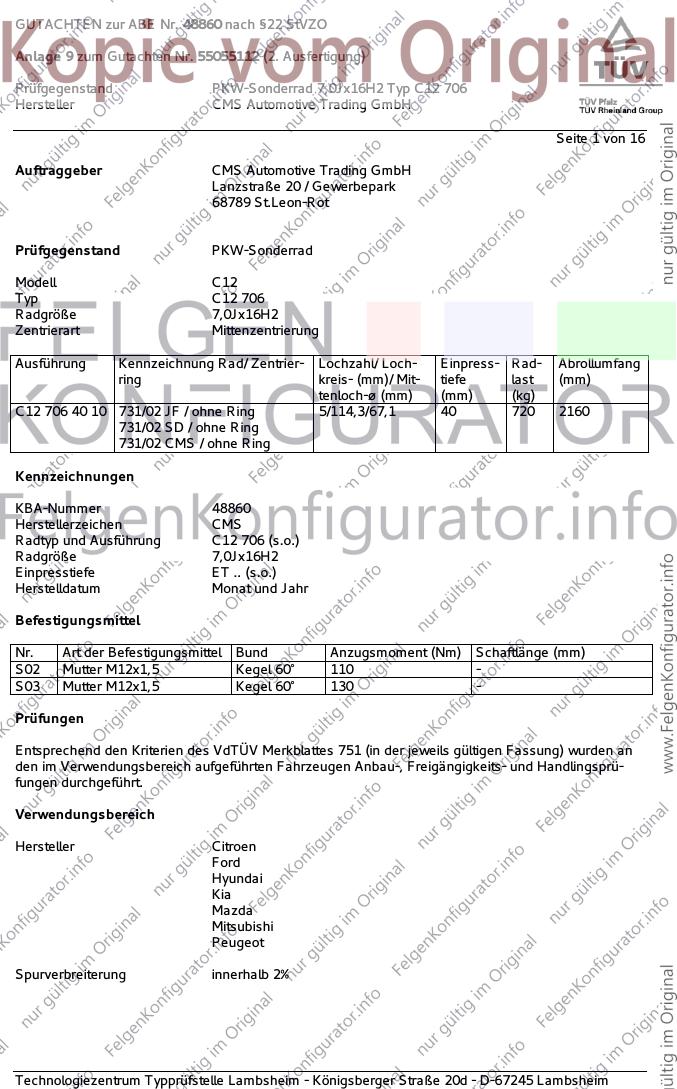

GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 1 von 16
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrier- Lochzahl/ Loch- Einpress- Rad- Abrollumfang
ring kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C12 706 40 10 731/02 JF / ohne Ring 5/114,3/67,1 40 720 2160
731/02 SD / ohne Ring
731/02 CMS / ohne Ring
Kennzeichnungen
KBA-Nummer 48860
Herstellerzeichen CMS
Radtyp und Ausführung C12 706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

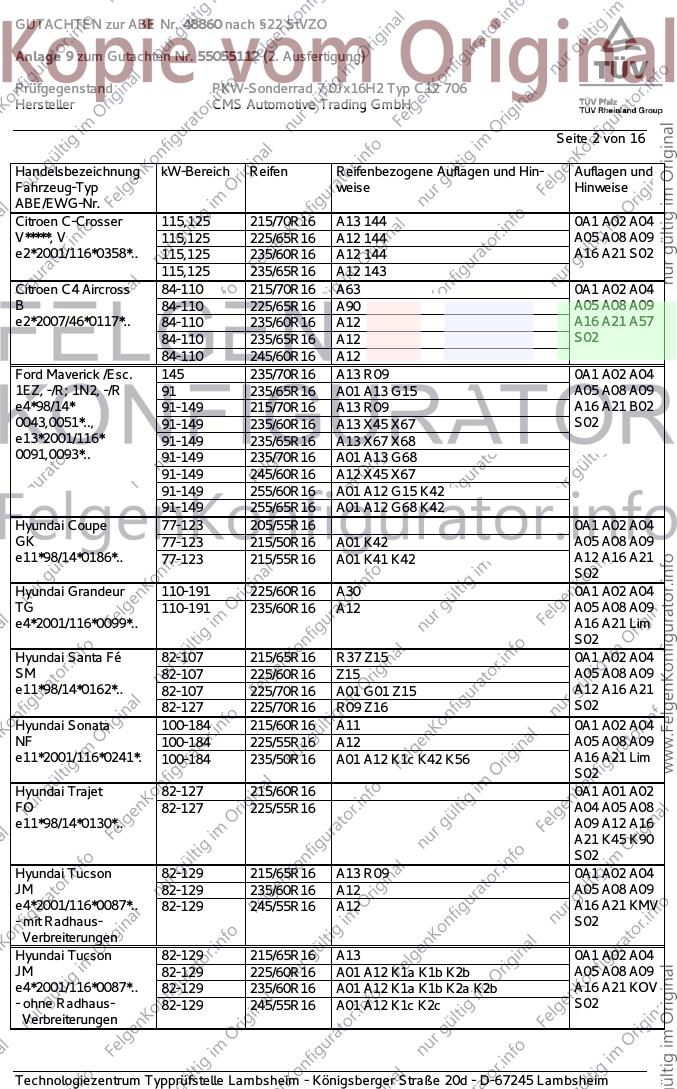

GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 215/70R16 A13 144 0A1 A02 A04
V*****, V 115,125 225/65R16 A12 144 A05 A08 A09
e2*2001/116*0358*.. 115,125 235/60R16 A12 144 A16 A21 S02
115,125 235/65R16 A12 143
Citroen C4 Aircross 84-110 215/70R16 A63 0A1 A02 A04
B 84-110 225/65R16 A90 A05 A08 A09
e2*2007/46*0117*.. 84-110 235/60R16 A12 A16 A21 A57
84-110 235/65R16 A12 S02
84-110 245/60R16 A12
Ford Maverick /Esc. 145 235/70R16 A13 R09 0A1 A02 A04
1EZ, -/R; 1N2, -/R 91 235/65R16 A01 A13 G15 A05 A08 A09
e4*98/14* 91-149 215/70R16 A13 R09 A16 A21 B02
0043,0051*.., 91-149 235/60R16 A13 X45 X67 S02
e13*2001/116* 91-149 235/65R16 A13 X67 X68
0091,0093*.. 91-149 235/70R16 A01 A13 G68
91-149 245/60R16 A12 X45 X67
91-149 255/60R16 A01 A12 G15 K42
91-149 255/65R16 A01 A12 G68 K42
Hyundai Coupe 77-123 205/55R16 0A1 A02 A04
GK 77-123 215/50R16 A01 K42 A05 A08 A09
e11*98/14*0186*.. 77-123 215/55R16 A01 K41 K42 A12 A16 A21
S02
Hyundai Grandeur 110-191 225/60R16 A30 0A1 A02 A04
TG 110-191 235/60R16 A12 A05 A08 A09
e4*2001/116*0099*.. A16 A21 Lim
S02
Hyundai Santa Fé 82-107 215/65R16 R37 Z15 0A1 A02 A04
SM 82-107 225/60R16 Z15 A05 A08 A09
e11*98/14*0162*.. 82-107 225/70R16 A01 G01 Z15 A12 A16 A21
82-127 225/70R16 R09 Z16 S02
Hyundai Sonata 100-184 215/60R16 A11 0A1 A02 A04
NF 100-184 225/55R16 A12 A05 A08 A09
e11*2001/116*0241*. 100-184 235/50R16 A01 A12 K1c K42 K56 A16 A21 Lim
S02
Hyundai Trajet 82-127 215/60R16 0A1 A01 A02
FO 82-127 225/55R16 A04 A05 A08
e11*98/14*0130*.. A09 A12 A16
A21 K45 K90
S02
Hyundai Tucson 82-129 215/65R16 A13 R09 0A1 A02 A04
JM 82-129 235/60R16 A12 A05 A08 A09
e4*2001/116*0087*.. 82-129 245/55R16 A12 A16 A21 KMV
- mit Radhaus- S02
Verbreiterungen
Hyundai Tucson 82-129 215/65R16 A13 0A1 A02 A04
JM 82-129 225/60R16 A01 A12 K1a K1b K2b A05 A08 A09
e4*2001/116*0087*.. 82-129 235/60R16 A01 A12 K1a K1b K2a K2b A16 A21 KOV
- ohne Radhaus- 82-129 245/55R16 A01 A12 K1c K2c S02
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

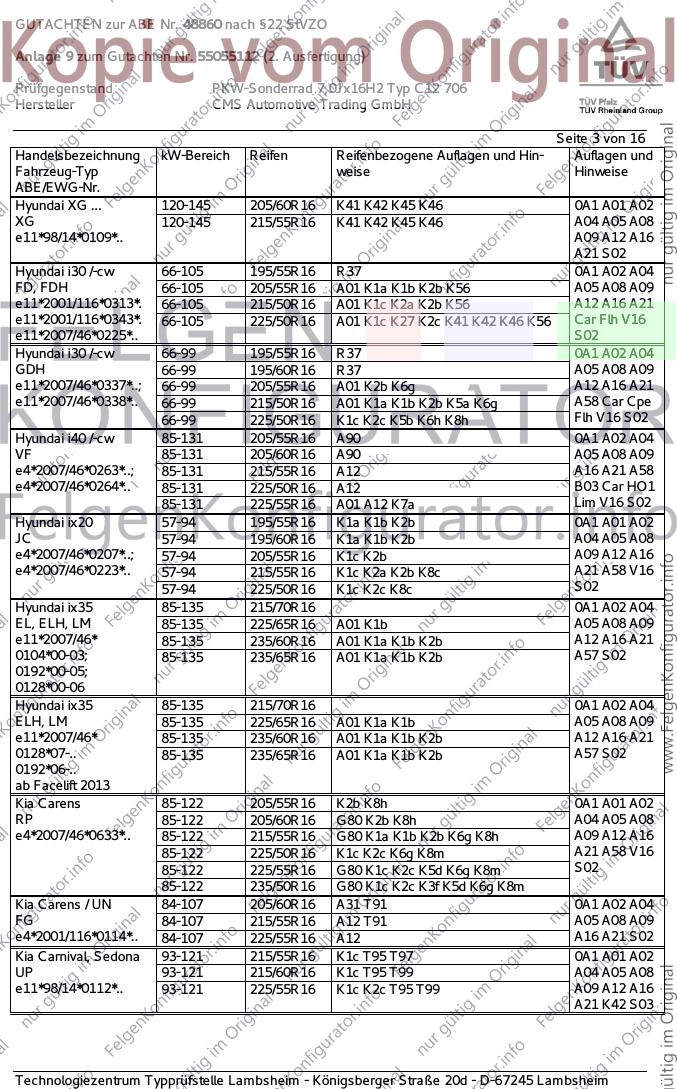

GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai XG ... 120-145 205/60R16 K41 K42 K45 K46 0A1 A01 A02
XG 120-145 215/55R16 K41 K42 K45 K46 A04 A05 A08
e11*98/14*0109*.. A09 A12 A16
A21 S02
Hyundai i30 /-cw 66-105 195/55R16 R37 0A1 A02 A04
FD, FDH 66-105 205/55R16 A01 K1a K1b K2b K56 A05 A08 A09
e11*2001/116*0313*. 66-105 215/50R16 A01 K1c K2a K2b K56 A12 A16 A21
e11*2001/116*0343*. 66-105 225/50R16 A01 K1c K27 K2c K41 K42 K46 K56 Car Flh V16
e11*2007/46*0225*.. S02
Hyundai i30 /-cw 66-99 195/55R16 R37 0A1 A02 A04
GDH 66-99 195/60R16 R37 A05 A08 A09
e11*2007/46*0337*..; 66-99 205/55R16 A01 K2b K6g A12 A16 A21
e11*2007/46*0338*.. 66-99 215/50R16 A01 K1a K1b K2b K5a K6g A58 Car Cpe
66-99 225/50R16 K1c K2c K5b K6h K8h Flh V16 S02
Hyundai i40 /-cw 85-131 205/55R16 A90 0A1 A02 A04
VF 85-131 205/60R16 A90 A05 A08 A09
e4*2007/46*0263*..; 85-131 215/55R16 A12 A16 A21 A58
e4*2007/46*0264*.. 85-131 225/50R16 A12 B03 Car HO1
85-131 225/55R16 A01 A12 K7a Lim V16 S02
Hyundai ix20 57-94 195/55R16 K1a K1b K2b 0A1 A01 A02
JC 57-94 195/60R16 K1a K1b K2b A04 A05 A08
e4*2007/46*0207*..; 57-94 205/55R16 K1c K2b A09 A12 A16
e4*2007/46*0223*.. 57-94 215/55R16 K1c K2a K2b K8c A21 A58 V16
57-94 225/50R16 K1c K2c K8c S02
Hyundai ix35 85-135 215/70R16 0A1 A02 A04
EL, ELH, LM 85-135 225/65R16 A01 K1b A05 A08 A09
e11*2007/46* 85-135 235/60R16 A01 K1a K1b K2b A12 A16 A21
0104*00-03; 85-135 235/65R16 A01 K1a K1b K2b A57 S02
0192*00-05;
0128*00-06
Hyundai ix35 85-135 215/70R16 0A1 A02 A04
ELH, LM 85-135 225/65R16 A01 K1a K1b A05 A08 A09
e11*2007/46* 85-135 235/60R16 A01 K1a K1b K2b A12 A16 A21
0128*07-.. 85-135 235/65R16 A01 K1a K1b K2b A57 S02
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/55R16 K2b K8h 0A1 A01 A02
RP 85-122 205/60R16 G80 K2b K8h A04 A05 A08
e4*2007/46*0633*.. 85-122 215/55R16 G80 K1a K1b K2b K6g K8h A09 A12 A16
85-122 225/50R16 K1c K2c K6g K8m A21 A58 V16
85-122 225/55R16 G80 K1c K2c K5d K6g K8m S02
85-122 235/50R16 G80 K1c K2c K3f K5d K6g K8m
Kia Carens / UN 84-107 205/60R16 A31 T91 0A1 A02 A04
FG 84-107 215/55R16 A12 T91 A05 A08 A09
e4*2001/116*0114*.. 84-107 225/55R16 A12 A16 A21 S02
Kia Carnival, Sedona 93-121 215/55R16 K1c T95 T97 0A1 A01 A02
UP 93-121 215/60R16 K1c T95 T99 A04 A05 A08
e11*98/14*0112*.. 93-121 225/55R16 K1c K2c T95 T99 A09 A12 A16
A21 K42 S03

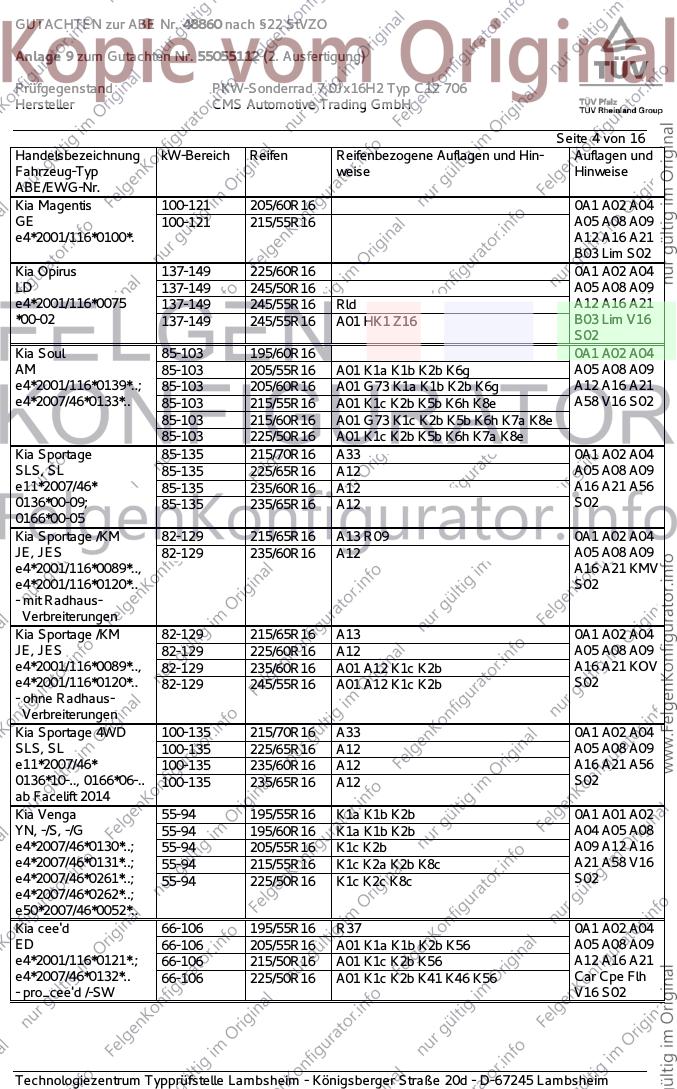

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Magentis 100-121 205/60R16 0A1 A02 A04
GE 100-121 215/55R16 A05 A08 A09
e4*2001/116*0100*. A12 A16 A21
B03 Lim S02
Kia Opirus 137-149 225/60R16 0A1 A02 A04
LD 137-149 245/50R16 A05 A08 A09
e4*2001/116*0075 137-149 245/55R16 Rld A12 A16 A21
*00-02 137-149 245/55R16 A01 HK1 Z16 B03 Lim V16
S02
Kia Soul 85-103 195/60R16 0A1 A02 A04
AM 85-103 205/55R16 A01 K1a K1b K2b K6g A05 A08 A09
e4*2001/116*0139*..; 85-103 205/60R16 A01 G73 K1a K1b K2b K6g A12 A16 A21
e4*2007/46*0133*.. 85-103 215/55R16 A01 K1c K2b K5b K6h K8e A58 V16 S02
85-103 215/60R16 A01 G73 K1c K2b K5b K6h K7a K8e
85-103 225/50R16 A01 K1c K2b K5b K6h K7a K8e
Kia Sportage 85-135 215/70R16 A33 0A1 A02 A04
SLS, SL 85-135 225/65R16 A12 A05 A08 A09
e11*2007/46* 85-135 235/60R16 A12 A16 A21 A56
0136*00-09; 85-135 235/65R16 A12 S02
0166*00-05
Kia Sportage /KM 82-129 215/65R16 A13 R09 0A1 A02 A04
JE, JES 82-129 235/60R16 A12 A05 A08 A09
e4*2001/116*0089*.., A16 A21 KMV
e4*2001/116*0120*.. S02
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 215/65R16 A13 0A1 A02 A04
JE, JES 82-129 225/60R16 A12 A05 A08 A09
e4*2001/116*0089*.., 82-129 235/60R16 A01 A12 K1c K2b A16 A21 KOV
e4*2001/116*0120*.. 82-129 245/55R16 A01 A12 K1c K2b S02
- ohne Radhaus-
Verbreiterungen
Kia Sportage 4WD 100-135 215/70R16 A33 0A1 A02 A04
SLS, SL 100-135 225/65R16 A12 A05 A08 A09
e11*2007/46* 100-135 235/60R16 A12 A16 A21 A56
0136*10-.., 0166*06-.. 100-135 235/65R16 A12 S02
ab Facelift 2014
Kia Venga 55-94 195/55R16 K1a K1b K2b 0A1 A01 A02
YN, -/S, -/G 55-94 195/60R16 K1a K1b K2b A04 A05 A08
e4*2007/46*0130*..; 55-94 205/55R16 K1c K2b A09 A12 A16
e4*2007/46*0131*..; 55-94 215/55R16 K1c K2a K2b K8c A21 A58 V16
e4*2007/46*0261*..; 55-94 225/50R16 K1c K2c K8c S02
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 195/55R16 R37 0A1 A02 A04
ED 66-106 205/55R16 A01 K1a K1b K2b K56 A05 A08 A09
e4*2001/116*0121*.; 66-106 215/50R16 A01 K1c K2b K56 A12 A16 A21
e4*2007/46*0132*.. 66-106 225/50R16 A01 K1c K2b K41 K46 K56 Car Cpe Flh
- pro_cee'd /-SW V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia cee'd /-SW 66-99 195/55R16 R37 0A1 A02 A04
JD 66-99 195/60R16 R37 A05 A08 A09
e4*2007/46*0496*..; 66-99 205/55R16 A01 K1a K1b K2b K6g A12 A16 A21
e4*2007/46*0497*.. 66-99 215/50R16 A01 K1c K2b K3f K4g K5d K6g A58 Car V16
66-99 225/50R16 A01 K1c K2c K3f K4g K5d K6h K8h VoM Y85 S02
Kia pro_cee'd 66-99 195/55R16 K4h R37 0A1 A01 A02
JD 66-99 195/60R16 K4h R37 A04 A05 A08
e4*2007/46*0496*.. 66-99 205/55R16 K1a K1b K2b K4h K6g A09 A12 A16
66-99 215/50R16 K1c K2b K3f K4g K5d K6g A21 A58 V16
66-99 225/50R16 K1c K2c K3f K4g K5d K6h K8h VoM Y84 S02
Mazda 3 62-110 205/55R16 K1c K2b K42 K46 0A1 A01 A02
BK 62-110 215/50R16 K1c K2b K42 K46 A04 A05 A08
e1*2001/116*0234*.. 62-110 225/50R16 K2b K42 K44 K46 R03 A09 A12 A16
A21 B02 B03
Flh Lim V16
S02
Mazda 3 74-121 205/60R16 K6e 0A1 A01 A02
BL 74-121 215/55R16 K6e A04 A05 A08
e11*2001/116* 74-121 225/55R16 K1c K2b K4h K6r A09 A12 A16
0262*10-.. 74-121 235/50R16 K1c K2c K4g K6g K6r A21 A58 Flh
ab Modell 2013 Lim V16 S03
(FIN: -JMZBM...)
Mazda 3 77-136 205/55R16 K1c K6f K6k 0A1 A01 A02
BL 77-136 215/50R16 K1c K6f K6k A04 A05 A08
e11*2001/116* 77-136 215/55R16 K1c K6f K6k A09 A12 A16
0262*00-09 77-136 225/50R16 K1c K2b K6f K6l K8c A21 B03 Flh
(FIN: -JMZBL...) Sth V16 S02
Mazda 323 106 205/50R16 K1a K2b K41 K42 K45 0A1 A01 A02
BA A04 A05 A08
G878, A09 A12 A16
e13*96/27*0023*.. A21 S02
Mazda 323 F 96 205/45R16 K42 K46 K56 0A1 A01 A02
BJ, BJD 96 215/45R16 K2c K42 K44 K46 K56 A04 A05 A08
e1*98/14*0094*.., A09 A12 A16
e1*98/14*0181*.. A21 V16 S02
Mazda 5 81-107 205/55R16 K1c K42 T90 T91 0A1 A01 A02
CR1 81-107 215/50R16 K1c K42 A04 A05 A08
e13*2001/116*0156*. 81-107 225/50R16 K2b K42 K44 R03 A09 A12 A16
A21 B02 B03
V16 S02
Mazda 5 85 195/55R16 K1a K1b K4h K6f K6g R37 T91 0A1 A01 A02
CW 85 195/60R16 K1a K1b K4h K6f K6g R37 T93 A04 A05 A08

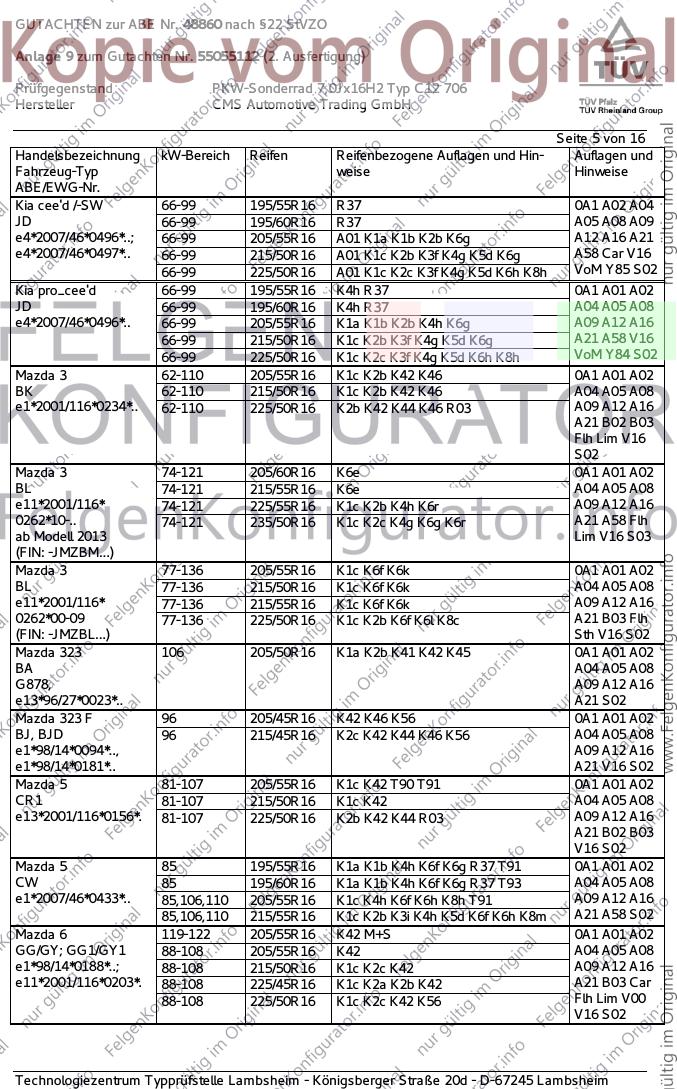

e1*2007/46*0433*.. 85,106,110 205/55R16 K1c K4h K6f K6h K8h T91 A09 A12 A16
85,106,110 215/55R16 K1c K2b K3i K4h K5d K6f K6h K8m A21 A58 S02
Mazda 6 119-122 205/55R16 K42 M+S 0A1 A01 A02
GG/GY; GG1/GY1 88-108 205/55R16 K42 A04 A05 A08
e1*98/14*0188*..; 88-108 215/50R16 K1c K2c K42 A09 A12 A16
e11*2001/116*0203*. 88-108 225/45R16 K1c K2a K2b K42 A21 B03 Car
88-108 225/50R16 K1c K2c K42 K56 Flh Lim V00
V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 6 88-136 195/65R16 K1a K42 R37 0A1 A01 A02
GH 88-136 205/55R16 K1c K2b K42 T88 T89 A04 A05 A08
e1*2001/116* 88-136 205/60R16 K1c K2b K42 A09 A12 A16
0448*00-13 88-136 215/55R16 K1c K2b K42 A21 A58 Car
88-136 225/50R16 K2c K42 R03 Flh Lim V16
88-136 225/55R16 K2c K42 R03 S02
88-136 235/50R16 K2c K42 K56 R03
Mazda 6 107-141 215/60R16 A90 M+S 0A1 A02 A04
GJ, GH 107-141 215/65R16 A90 M+S A05 A08 A09
e1*2007/46*1001*.. 107-141 225/60R16 A12 M+S A16 A21 A58
e1*2001/116* 107-141 235/60R16 A01 A12 K5d K6e M+S Car Lim S03
0448*14-..
- ab Modell 2013
Mazda 626 66-100 205/45R16 K42 R37 0A1 A01 A02
GF ww. GF/GW, -/D 66-100 205/50R16 K1a K2b K42 K44 A04 A05 A08
e1*96/27*0055*.., 66-100 205/55R16 K1a K2b K42 K44 X11 A09 A12 A16
e1*98/14*0055*.., 66-100 215/45R16 K1a K2b K42 K44 A21 V16 S02
e1*98/14*0164*.. 66-100 225/45R16 K1c K2b K42 K44
Mazda MPV 85-113 215/55R16 T91 T93 0A1 A02 A04
LV 85-113 225/55R16 T93 A05 A08 A09
e1*95/54*0038*.. A12 A16 A21
S03
Mazda MPV 100 215/60R16 A01 A12 K42 R09 0A1 A02 A04
LW ww. LWD 88-104 215/55R16 A12 R37 T93 T95 A05 A08 A09
e1*98/14*0118*.., 88-104 225/55R16 A01 A12 K2b K42 T93 T94 A16 A21 V16
e1*98/14*0165*.. 88-90 205/55R16 A11 R37 T93 S03
88-90 225/50R16 A01 A12 K2b T93
Mazda MX-5 93, 118 205/50R16 K1c K2b K42 0A1 A01 A02
NC1, NC1E 93, 118 225/45R16 K1c K2b K42 A04 A05 A08
e11*2001/116*0202*. A09 A12 A16
e1*2001/116*0371*.. A21 B03 V16
S02
Mazda Premacy 66-96 205/45R16 K1a K2b K42 K44 T83 T87 0A1 A01 A02
CP, CPD 66-96 215/40R16 K1a K2c K42 K44 T82 T86 X20 A04 A05 A08
e1*98/14*0116*.., 66-96 215/45R16 K1a K2c K42 K44 T85 T86 A09 A12 A16
e1*98/14*0161*.. A21 S02
Mazda Tribute 91,110 215/70R16 A13 R09 0A1 A02 A04
EP, -/R, EP2, -/R 91,110 235/60R16 A01 A12 K2b X67 A05 A08 A09
e4*98/14* 91,110 235/65R16 A01 A12 K2b A16 A21 B02
0044, 0052*.., 91,110 235/70R16 A01 A12 G68 K2b KOV S02
e13*2001/116* 91,110 245/60R16 A01 A12 K1c K2c X67
0090, 0092*.. 91,110 255/60R16 A01 A12 K1c K2c K42
- ohne Radhaus- 91,110 255/65R16 A01 A12 G68 K1c K2c K42
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda Tribute 145,149 235/70R16 A13 R09 0A1 A02 A04
EP, -/R, EP2, -/R 91-149 215/70R16 A13 R09 A05 A08 A09
e4*98/14* 91-149 235/60R16 A13 X67 A16 A21 B02
0044, 0052*.., 91-149 235/65R16 A13 KMV S02
e13*2001/116* 91-149 235/70R16 A01 A13 G68
0090, 0092*.. 91-149 245/60R16 A12 X67
- mit Radhaus- 91-149 255/60R16 A01 A12 K42
Verbreiterungen 91-149 255/65R16 A01 A12 G68 K42
Mazda Xedos 6 103-106 205/50R16 0A1 A01 A02
CA 103-106 225/45R16 A04 A05 A08
G138, 79-83 205/45R16 A09 A12 A16
e13*96/79*0028*.. 79-83 225/40R16 R70 A21 K1a K2b
K42 K46 V16
S02
Mazda Xedos 9 105-155 205/55R16 R37 T89 0A1 A01 A02
TA 105-155 215/55R16 A04 A05 A08
G517, A09 A12 A16
e13*95/54*0002*.., A21 K1a K2b
e13*98/14*0002*.. K42 S02
Mitsubishi ASX 85,86,110 215/65R16 K1b K2b 0A1 A01 A02
GA0 85,86,110 225/60R16 K1c K2b A04 A05 A08
e1*2007/46*0368*.. 85,86,110 235/60R16 K1c K2c A09 A12 A16
A21 A57 S02
Mitsubishi Eclipse 104-107 205/50R16 0A1 A01 A02
D30 104-107 205/55R16 A04 A05 A08
e1*93/81*0027*.. 104-107 225/45R16 A09 A12 A16
A21 K42 V16
S01
Mitsubishi Grandis 100-121 215/60R16 0A1 A02 A04
NA0W 100-121 225/55R16 A01 K1b A05 A08 A09
e1*2001/116*0269*.. A12 A16 A21
B03 S02
Mitsubishi Lancer 60-99 195/55R16 A01 K1c K42 K56 0A1 A02 A04
CS0 60-99 205/45R16 A05 A08 A09
e1*2001/116*0233* A12 A16 A21
Car Sth S02
Mitsubishi Lancer 80-110 205/60R16 A33 0A1 A02 A04
CY0 80-110 215/55R16 A01 A12 K1c K42 A05 A08 A09
e1*2001/116*0441*.. 80-110 225/55R16 A01 A12 K1c K2b K42 A16 A21 A58
- Limousine Flh Lim V16
- Sportback S02
Mitsubishi Outlander I 100-148 215/60R16 0A1 A02 A04
CUOW 100-148 225/55R16 A05 A08 A09
e1*2001/116*0227*.. A12 A16 A21
B03 S02
Mitsubishi Outlander II 103-130 215/70R16 A13 144 0A1 A02 A04
CW0, CWB 103-130 225/65R16 A12 144 A05 A08 A09
e1*2001/116* 103-130 235/60R16 A12 144 A16 A21 S02
0406*00-14; 103-130 235/65R16 A12 143
0482*00-09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander III108, 110 215/70R16 A90 144 0A1 A02 A04
CW0 108, 110 225/65R16 A90 144 A05 A08 A09
e1*2001/116* 108, 110 235/60R16 A12 144 A16 A21 A56
0406*15-.. 108, 110 235/65R16 A12 143 B03 S02
- ab Modelljahr 2013 108, 110 245/60R16 A12 144
108, 110 255/55R16 A01 A12 K1b 144
108, 110 255/60R16 A01 A12 K1b 143
Mitsubishi Pajero Pinin 84-95 215/65R16 K2b 0A1 A01 A02
H60W A04 A05 A08
e1*98/14*0123*.. A09 A12 A16
A21 S02
Mitsubishi Space 92-110 205/55R16 K1a K2b K42 K56 0A1 A01 A02
Runner 92-110 215/55R16 K1c K2c K42 K56 K90 L02 A04 A05 A08
N50 (Version DR .. ) 92-110 225/50R16 K1c K2c K42 K56 K90 L02 A09 A12 A16
e1*97/27*0103*.. A21 V16 S02
Mitsubishi Space Wa- 92-110 205/55R16 T91 T94 0A1 A02 A04
gon 92-110 215/55R16 T91 T93 A05 A08 A09
N50 (Version DW .. ) 92-110 225/50R16 A01 K2b K42 K56 T92 T93 A12 A16 A21
e1*97/27*0103*.. V16 S02
Peugeot 4007 115,125 215/70R16 A13 144 0A1 A02 A04
V*****, V 115,125 225/65R16 A12 144 A05 A08 A09
e2*2001/116*0357*.. 115,125 235/60R16 A12 144 A16 A21 S02
115,125 235/65R16 A12 143
Peugeot 4008 84-110 215/70R16 A63 0A1 A02 A04
B 84-110 225/65R16 A90 A05 A08 A09
e2*2007/46*0115*.. 84-110 235/60R16 A12 A16 A21 A57
84-110 235/65R16 A12 S02
84-110 245/60R16 A12
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 9 von 16

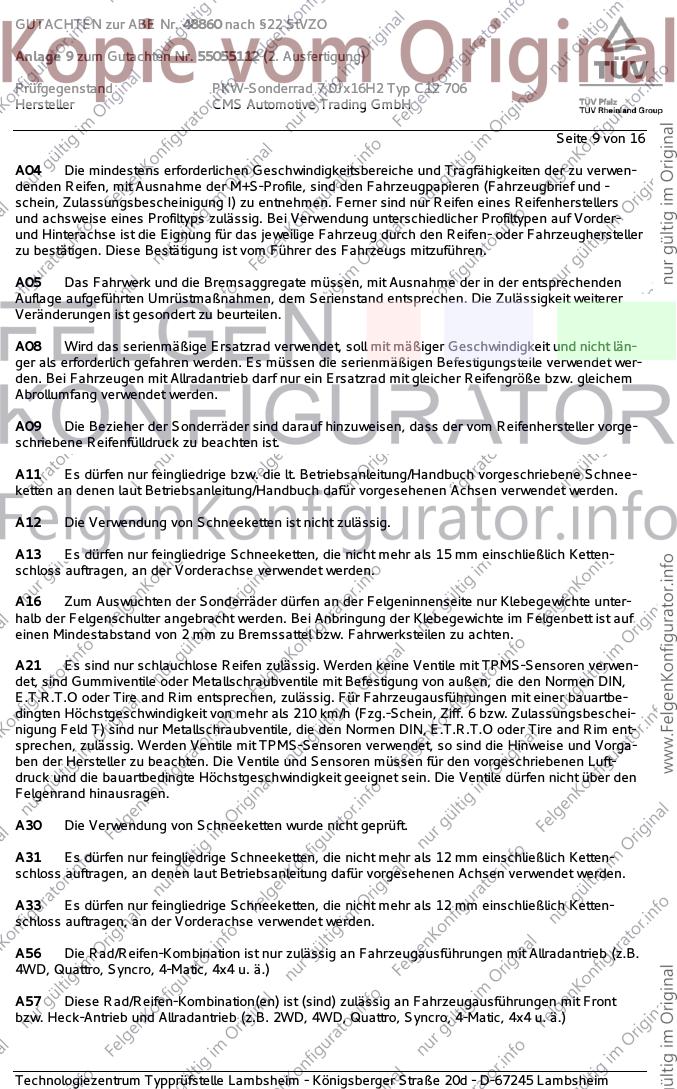

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer bauartbe-
dingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbeschei-
nigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim ent-
sprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorga-
ben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luft-
druck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 10 von 16

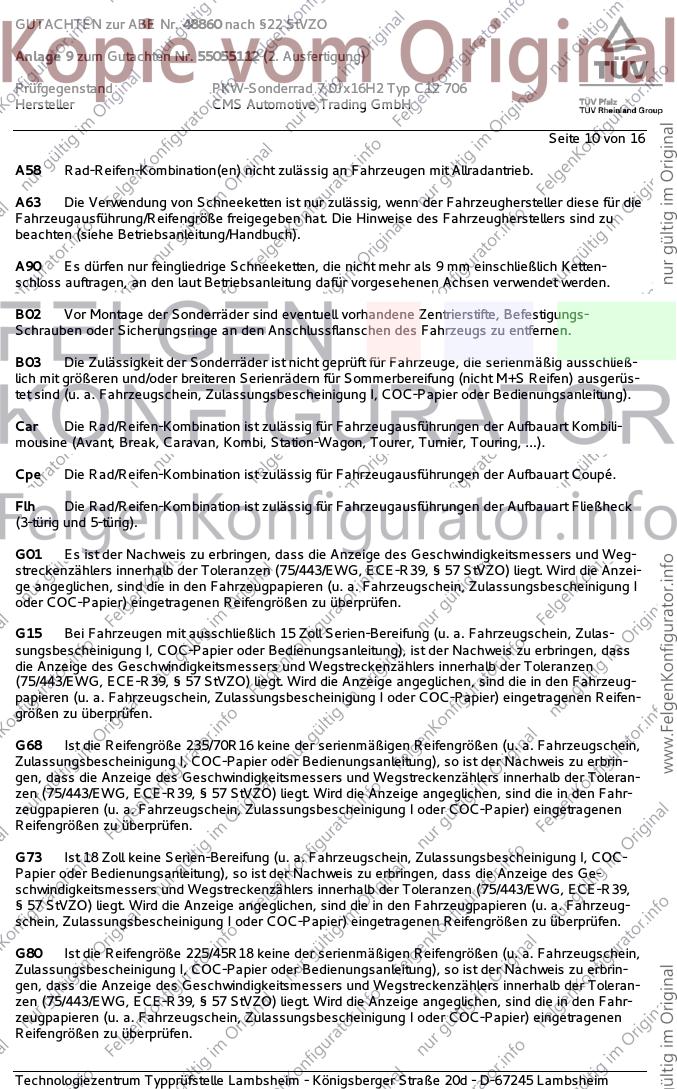

A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39,
§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 11 von 16

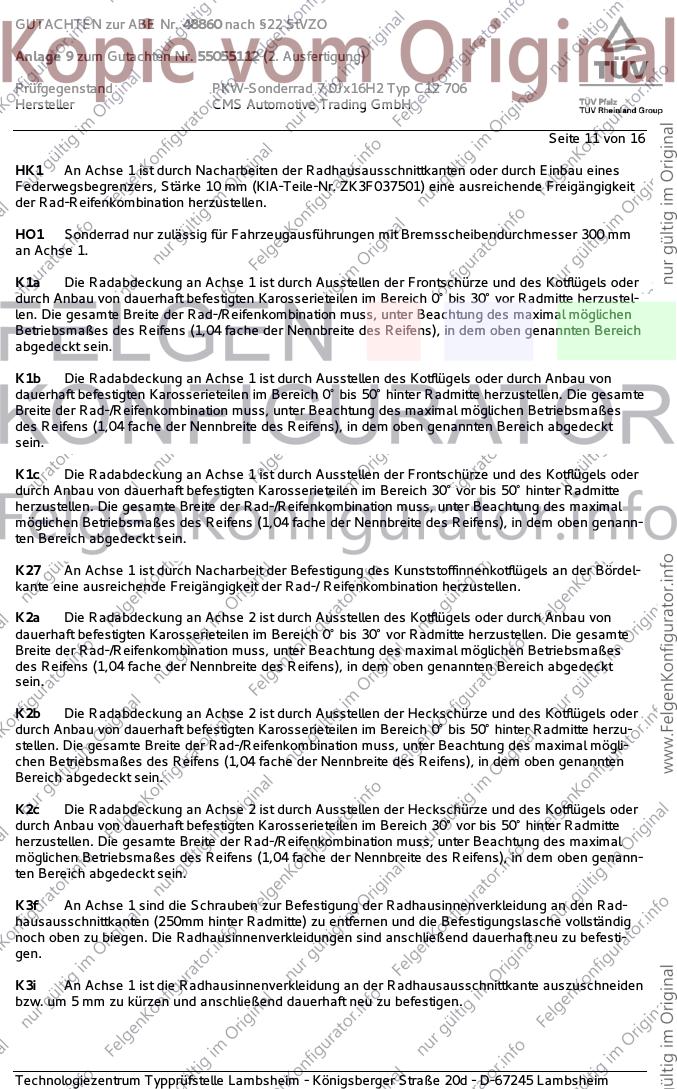

HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
HO1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 300 mm
an Achse 1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 12 von 16

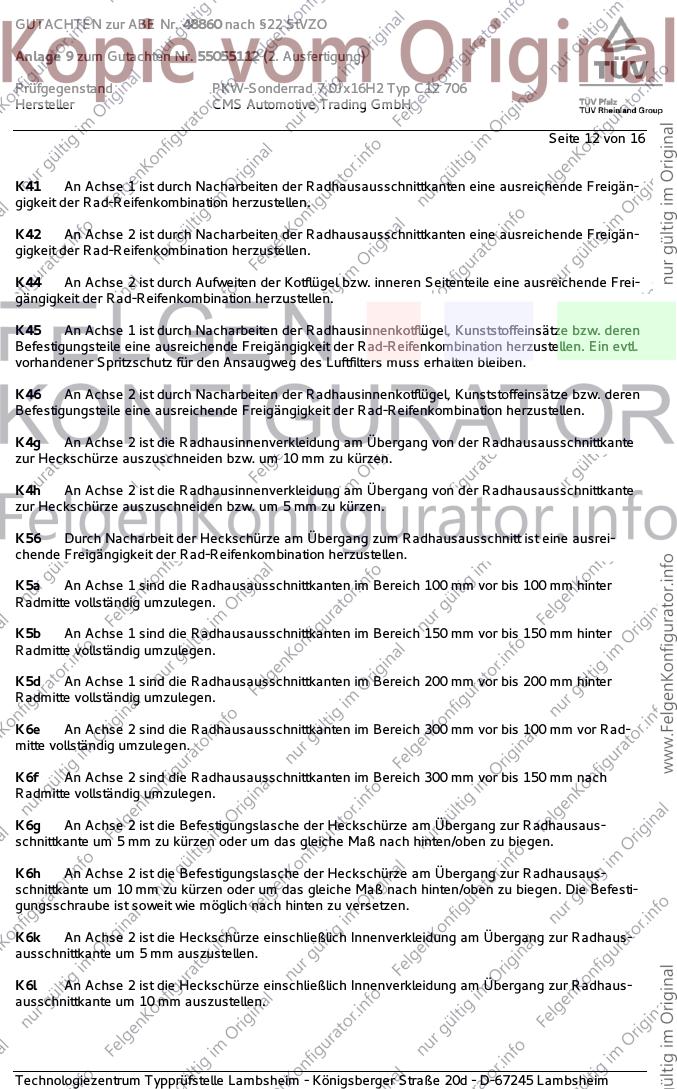

K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 10 mm auszustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 13 von 16

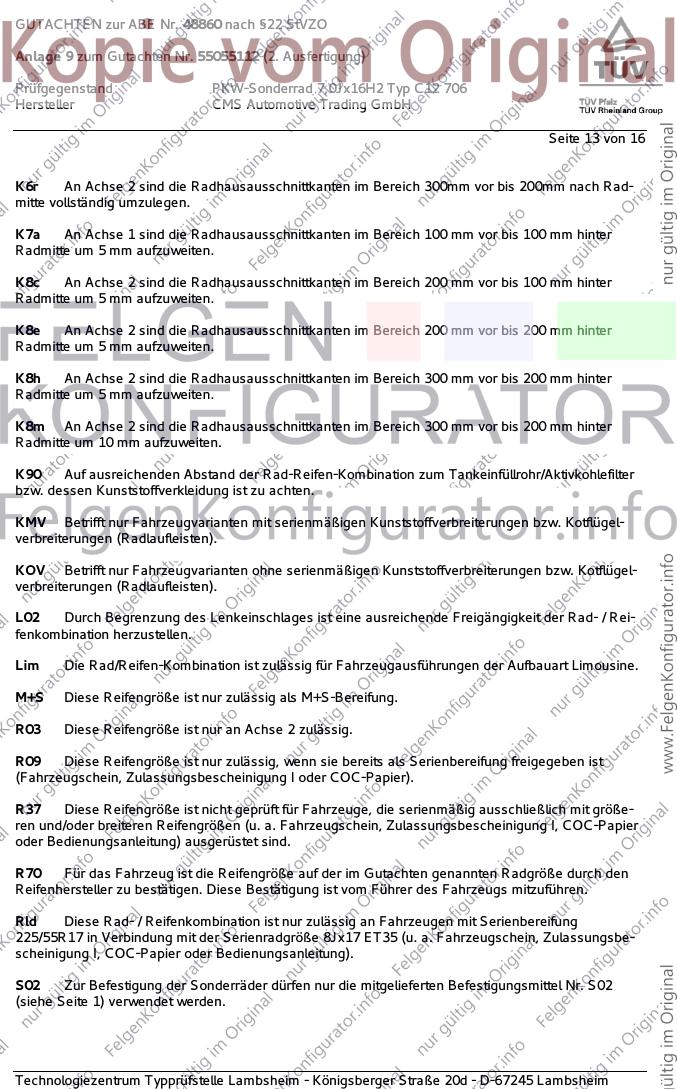

K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 14 von 16
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 15 von 16
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X20 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55055112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH

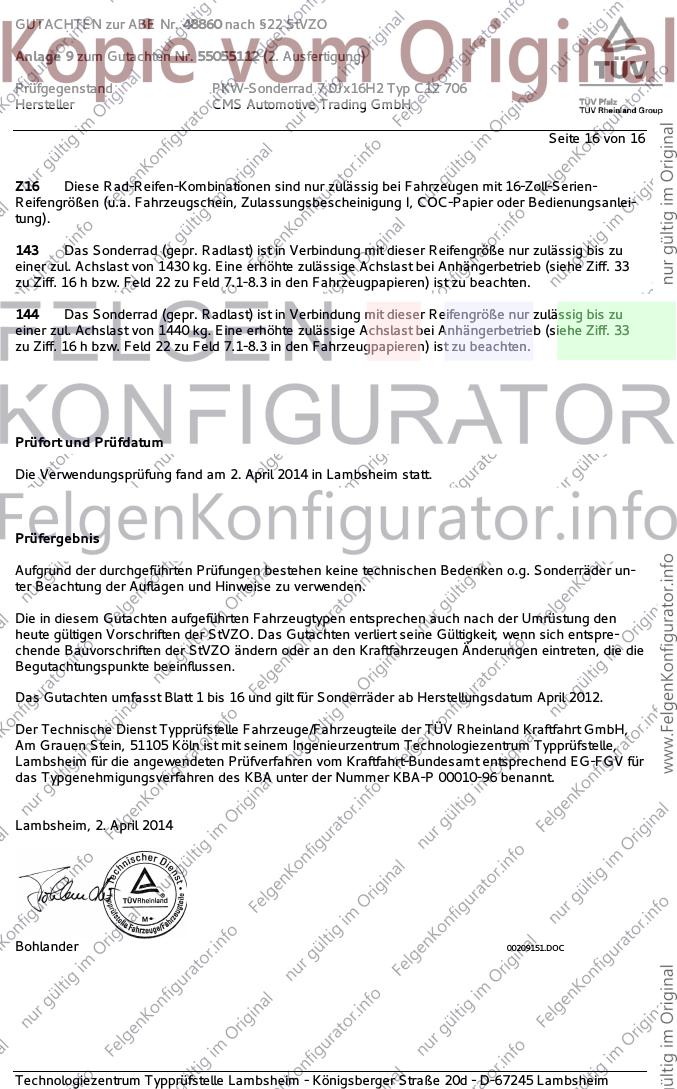

Seite 16 von 16
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. April 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. April 2014
Bohlander 00209151.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
