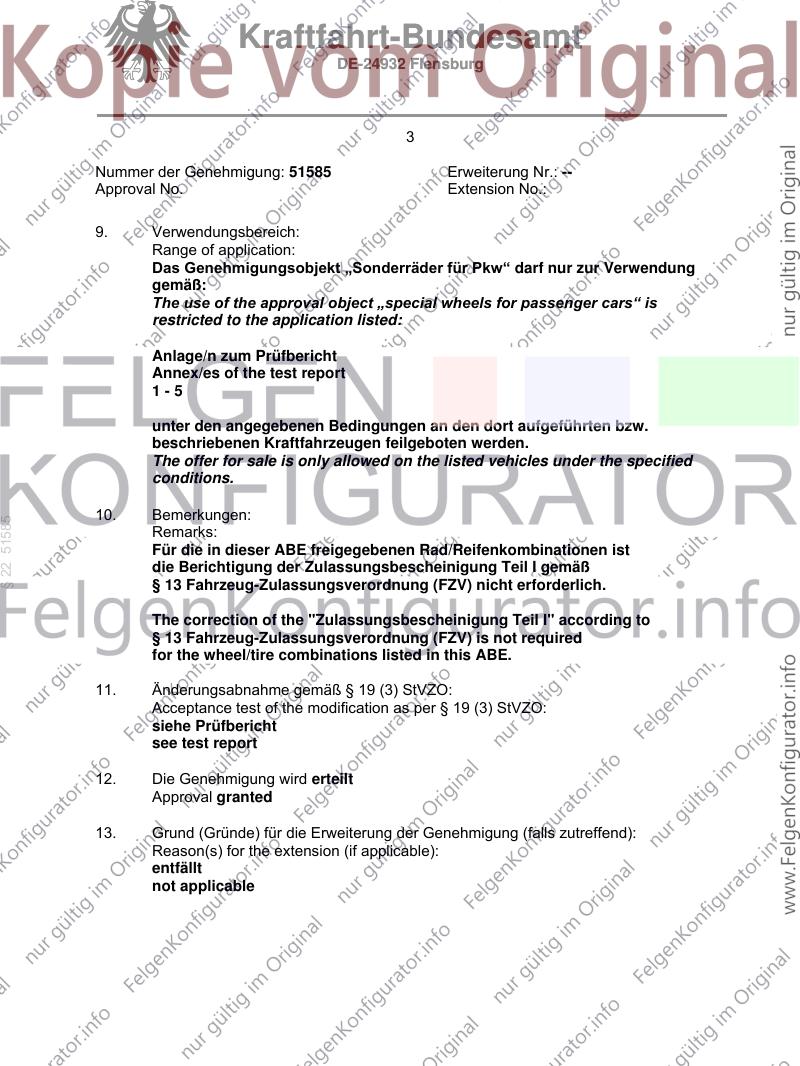

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 20 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51585
special wheels for passenger cars 8,5 J x 20 EH2+
Nummer der Genehmigung: 51585 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
NN8520
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51585 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51585
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
12.06.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0168-17-MURD
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51585 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-5
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51585
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51585 Erweiterung Nr.: --
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 21.06.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51585
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

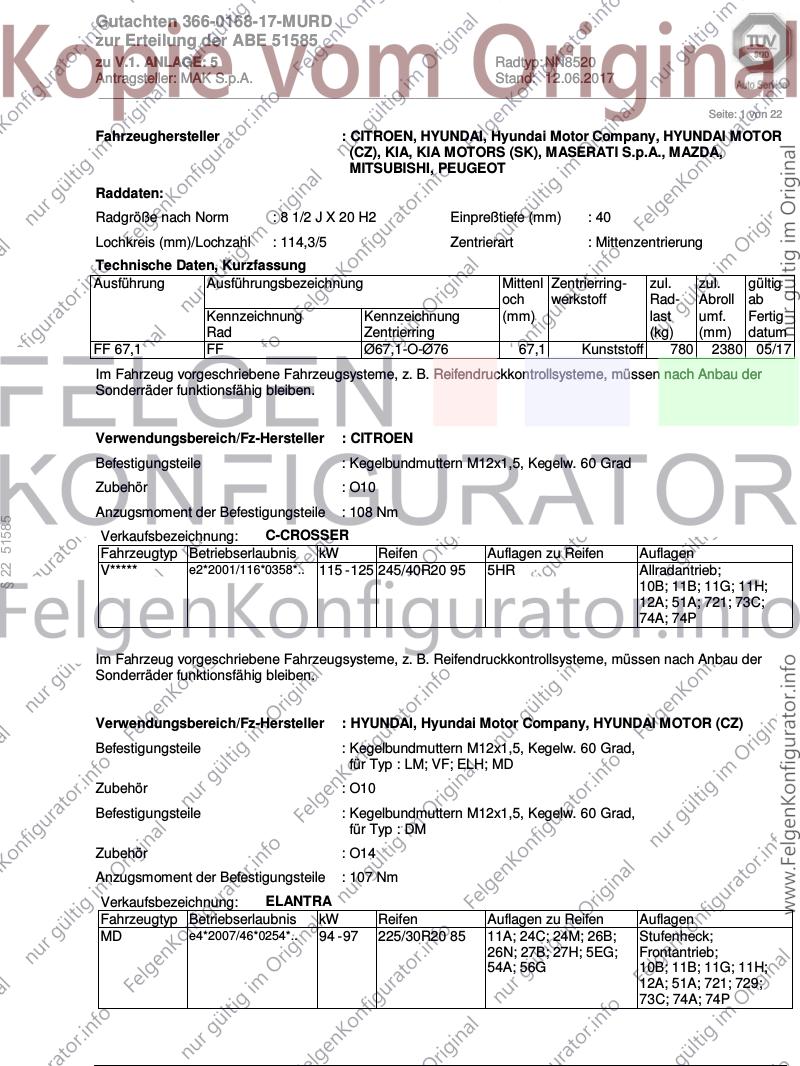

Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 1 von 22
Fahrzeughersteller : CITROEN, HYUNDAI, Hyundai Motor Company, HYUNDAI MOTOR
(CZ), KIA, KIA MOTORS (SK), MASERATI S.p.A., MAZDA,
MITSUBISHI, PEUGEOT
Raddaten:
Radgröße nach Norm : 8 1/2 J X 20 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
FF 67,1 FF Ø67,1-O-Ø76 67,1 Kunststoff 780 2380 05/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : O10
Anzugsmoment der Befestigungsteile : 108 Nm
§ 22 51585
Verkaufsbezeichnung: C-CROSSER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V***** e2*2001/116*0358*.. 115 - 125 245/40R20 95 5HR Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, Hyundai Motor Company, HYUNDAI MOTOR (CZ)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : LM; VF; ELH; MD
Zubehör : O10
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DM
Zubehör : O14
Anzugsmoment der Befestigungsteile : 107 Nm

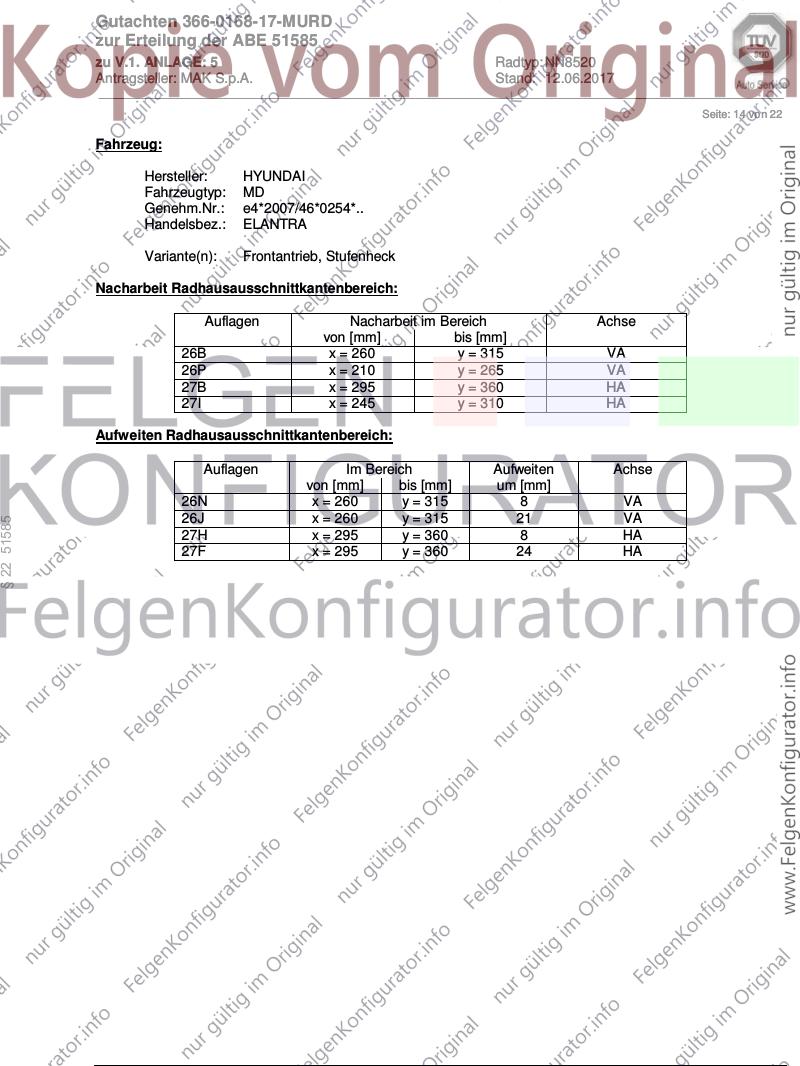

Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 225/30R20 85 11A; 24C; 24M; 26B; Stufenheck;
26N; 27B; 27H; 5EG; Frontantrieb;
54A; 56G 10B; 11B; 11G; 11H;
12A; 51A; 721; 729;
73C; 74A; 74P
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________

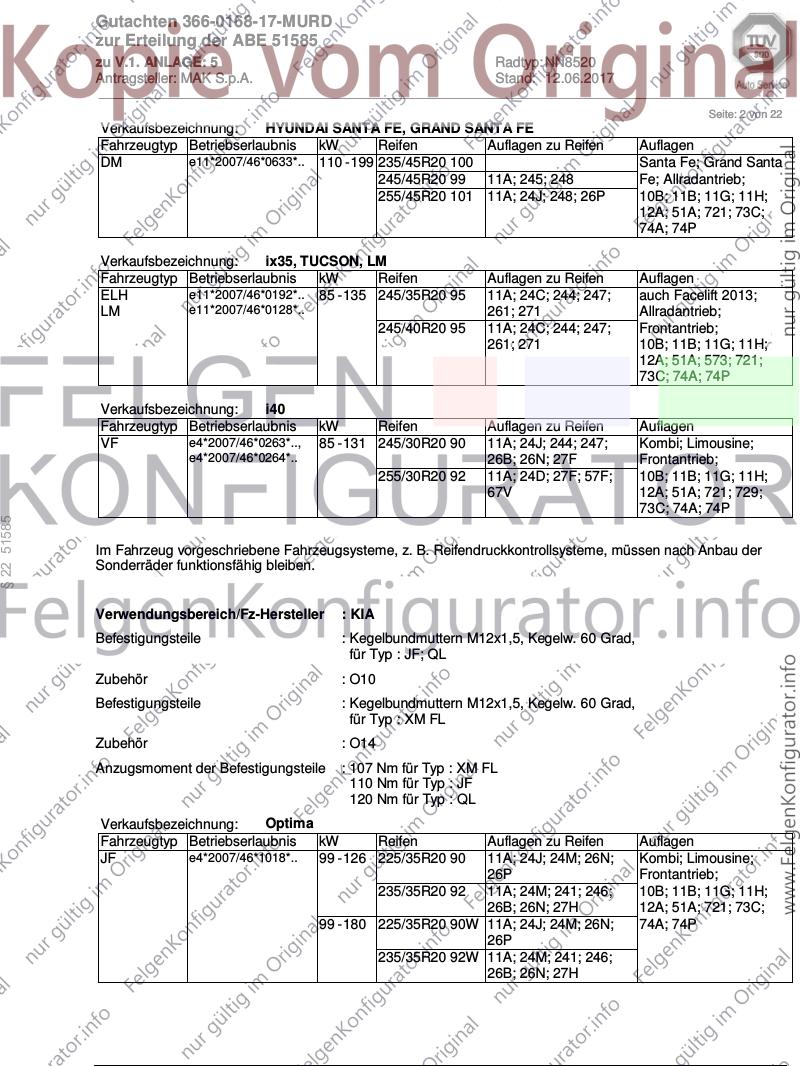

Seite: 2 von 22
Verkaufsbezeichnung: HYUNDAI SANTA FE, GRAND SANTA FE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM e11*2007/46*0633*.. 110 - 199 235/45R20 100 Santa Fe; Grand Santa
245/45R20 99 11A; 245; 248 Fe; Allradantrieb;
255/45R20 101 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P
Verkaufsbezeichnung: ix35, TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ELH e11*2007/46*0192*.. 85 - 135 245/35R20 95 11A; 24C; 244; 247; auch Facelift 2013;
LM e11*2007/46*0128*.. 261; 271 Allradantrieb;
245/40R20 95 11A; 24C; 244; 247; Frontantrieb;
261; 271 10B; 11B; 11G; 11H;
12A; 51A; 573; 721;
73C; 74A; 74P

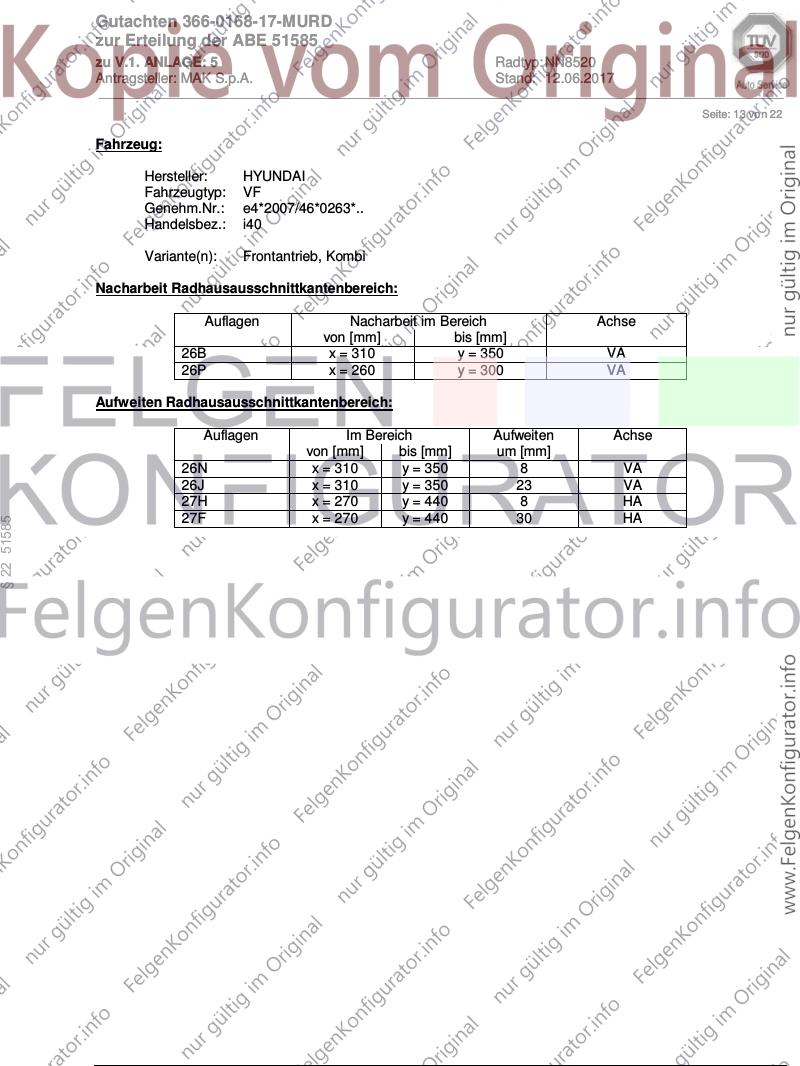

Verkaufsbezeichnung: i40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VF e4*2007/46*0263*.., 85 - 131 245/30R20 90 11A; 24J; 244; 247; Kombi; Limousine;
e4*2007/46*0264*.. 26B; 26N; 27F Frontantrieb;
255/30R20 92 11A; 24D; 27F; 57F; 10B; 11B; 11G; 11H;
67V 12A; 51A; 721; 729;
73C; 74A; 74P
§ 22 51585
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : JF; QL
Zubehör : O10
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : XM FL
Zubehör : O14
Anzugsmoment der Befestigungsteile : 107 Nm für Typ : XM FL
110 Nm für Typ : JF
120 Nm für Typ : QL
Verkaufsbezeichnung: Optima
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JF e4*2007/46*1018*.. 99 - 126 225/35R20 90 11A; 24J; 24M; 26N; Kombi; Limousine;
26P Frontantrieb;
235/35R20 92 11A; 24M; 241; 246; 10B; 11B; 11G; 11H;
26B; 26N; 27H 12A; 51A; 721; 73C;
99 - 180 225/35R20 90W 11A; 24J; 24M; 26N; 74A; 74P
26P
235/35R20 92W 11A; 24M; 241; 246;
26B; 26N; 27H
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________

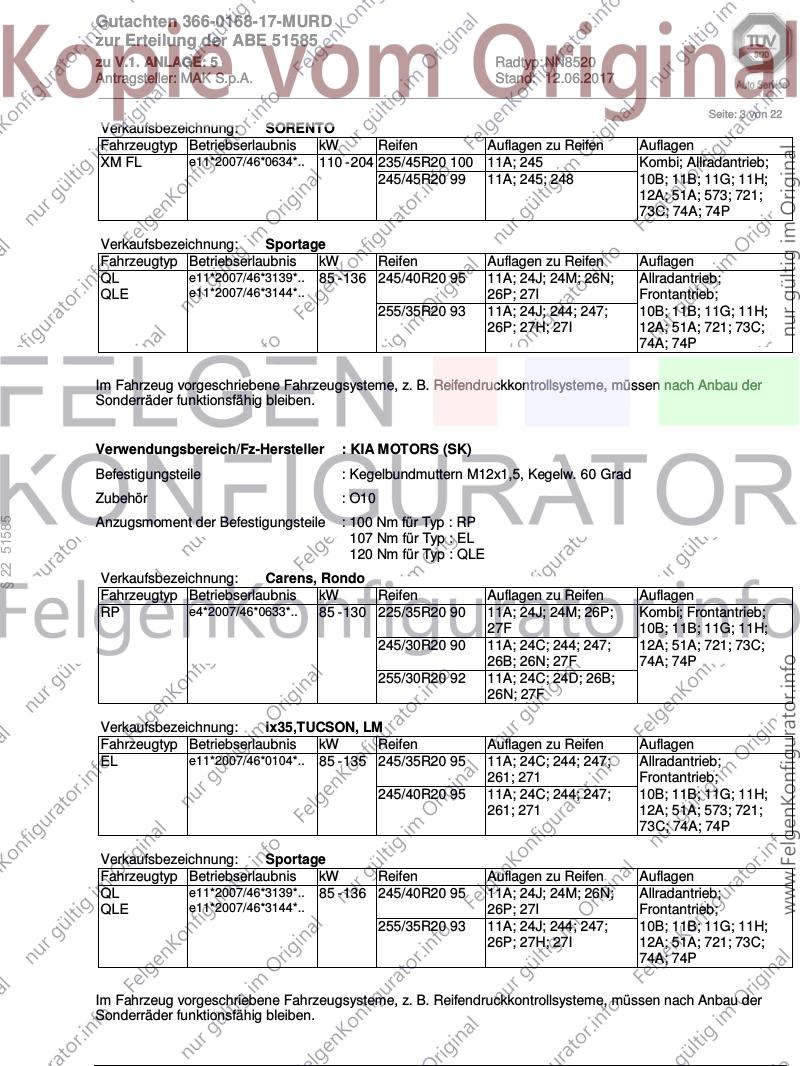

Seite: 3 von 22
Verkaufsbezeichnung: SORENTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XM FL e11*2007/46*0634*.. 110 - 204 235/45R20 100 11A; 245 Kombi; Allradantrieb;
245/45R20 99 11A; 245; 248 10B; 11B; 11G; 11H;
12A; 51A; 573; 721;
73C; 74A; 74P
Verkaufsbezeichnung: Sportage
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QL e11*2007/46*3139*.. 85 - 136 245/40R20 95 11A; 24J; 24M; 26N; Allradantrieb;
QLE e11*2007/46*3144*.. 26P; 27I Frontantrieb;
255/35R20 93 11A; 24J; 244; 247; 10B; 11B; 11G; 11H;
26P; 27H; 27I 12A; 51A; 721; 73C;
74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : KIA MOTORS (SK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : O10
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : RP
§ 22 51585
107 Nm für Typ : EL
120 Nm für Typ : QLE
Verkaufsbezeichnung: Carens, Rondo
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RP e4*2007/46*0633*.. 85 - 130 225/35R20 90 11A; 24J; 24M; 26P; Kombi; Frontantrieb;
27F 10B; 11B; 11G; 11H;
245/30R20 90 11A; 24C; 244; 247; 12A; 51A; 721; 73C;
26B; 26N; 27F 74A; 74P
255/30R20 92 11A; 24C; 24D; 26B;
26N; 27F
Verkaufsbezeichnung: ix35,TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EL e11*2007/46*0104*.. 85 - 135 245/35R20 95 11A; 24C; 244; 247; Allradantrieb;
261; 271 Frontantrieb;
245/40R20 95 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
261; 271 12A; 51A; 573; 721;
73C; 74A; 74P
Verkaufsbezeichnung: Sportage
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QL e11*2007/46*3139*.. 85 - 136 245/40R20 95 11A; 24J; 24M; 26N; Allradantrieb;
QLE e11*2007/46*3144*.. 26P; 27I Frontantrieb;
255/35R20 93 11A; 24J; 244; 247; 10B; 11B; 11G; 11H;
26P; 27H; 27I 12A; 51A; 721; 73C;
74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 4 von 22
Verwendungsbereich/Fz-Hersteller : MASERATI S.p.A.
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 27 mm, Kegelw. 60 Grad
Zubehör : O15
Anzugsmoment der Befestigungsteile : 100 Nm
Verkaufsbezeichnung: QUATTROPORTE, GHIBLI, LEVANTE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M156 e3*2007/46*0224*.. 184 - 257 245/50R20 102 LEVANTE (Modell 161);
265/45R20 104 10B; 11B; 11G; 11H;
275/45R20 106 12A; 51A; 721; 73C;
74A; 74P; DEG; PDI
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.

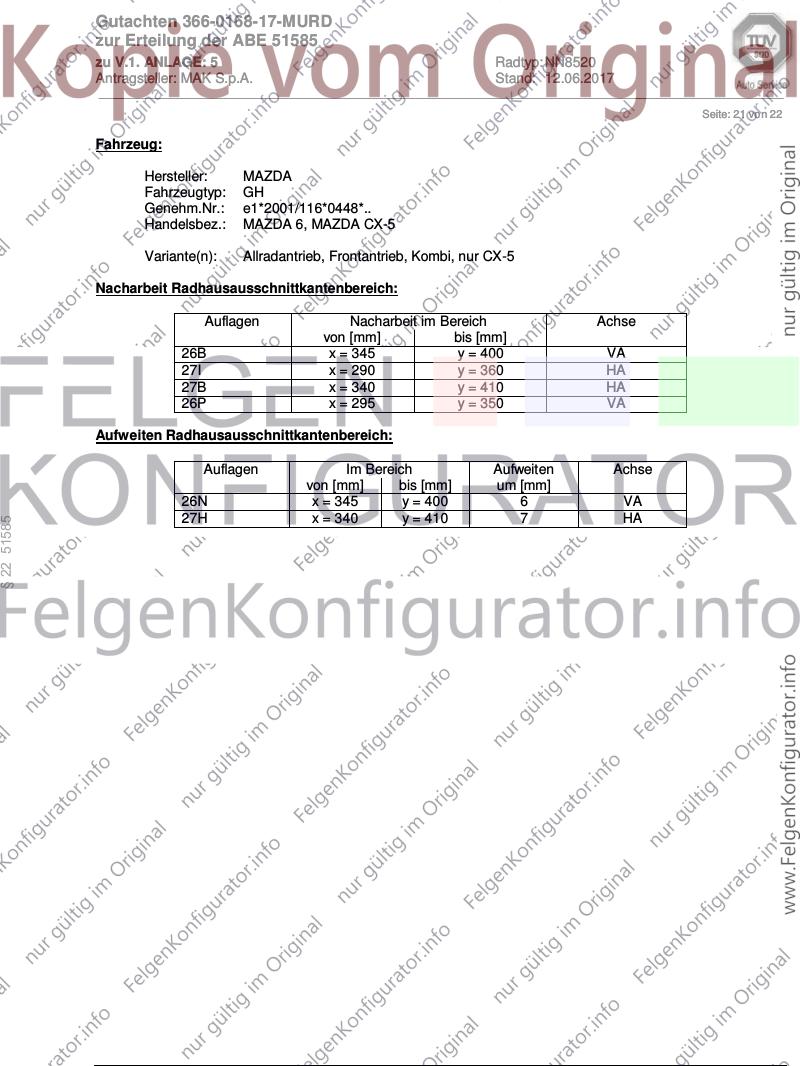

Verwendungsbereich/Fz-Hersteller : MAZDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : O10
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : ER; ERE; GH; GHE; KE
§ 22 51585
120 Nm für Typ : BL; BLE; GH; GJ
Verkaufsbezeichnung: Mazda CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KE e13*2007/46*1247*.. 110 - 141 245/40R20 95 11A; 245; 27I inkl. Mj.2015; nur CX-
245/45R20 99 11A; 245; 27I 5; Allradantrieb;
255/40R20 97 11A; 24J; 248; 26P; 27I
Frontantrieb;
10B; 11B; 11G; 11H;
255/45R20 101 11A; 24J; 248; 26P; 27I 12A; 51A; 573; 721;
729; 73C; 74A; 74P
Verkaufsbezeichnung: MAZDA CX-7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ER e11*2001/116*0308*.. 120 - 191 245/45R20 99 11A; 22I; 24J Allradantrieb;
ERE e13*2007/46*1109*.. 255/45R20 101 11A; 22I; 22M; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 721; 729;
73C; 74A; 74P
Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BL e11*2001/116*0262*.. 76 - 111 225/30R20 85W 11A; 21B; 21J; 22B; bis Mj.2013;
BLE e13*2007/46*1071*.. 22F; 242; 245; 248; Stufenheck;
5EG; 56G Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 721; 729;
73C; 74A; 74P
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 5 von 22

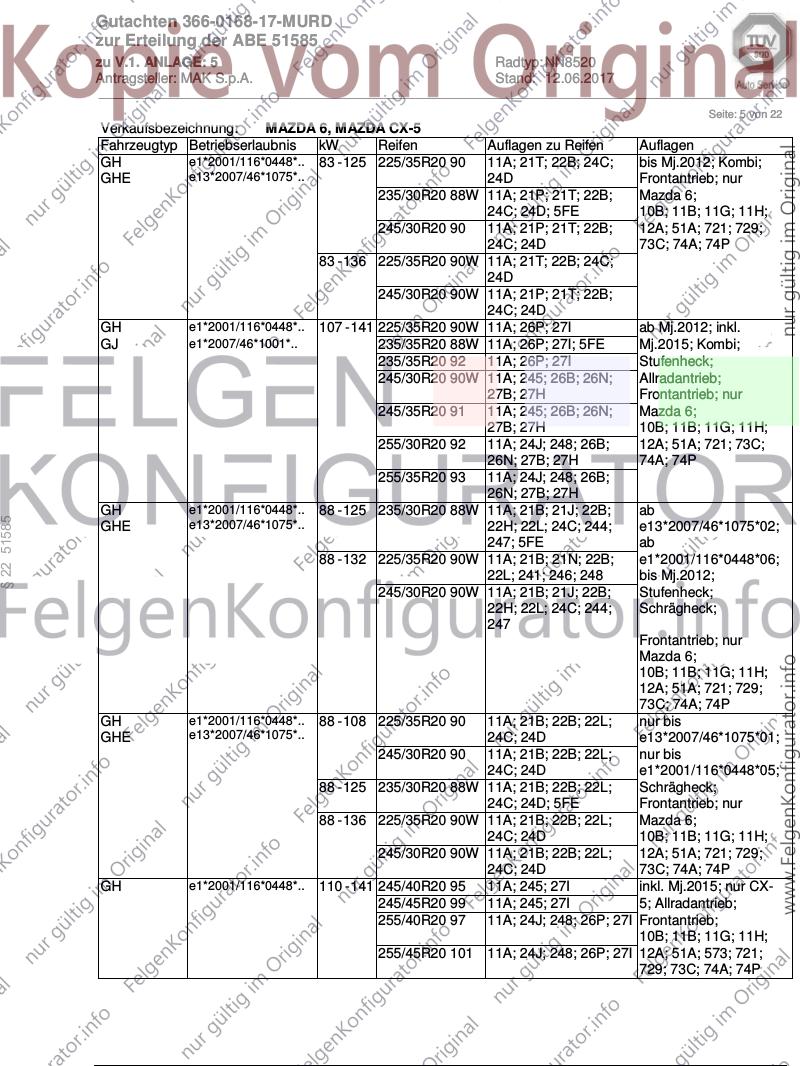

Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 83 - 125 225/35R20 90 11A; 21T; 22B; 24C; bis Mj.2012; Kombi;
GHE e13*2007/46*1075*.. 24D Frontantrieb; nur
235/30R20 88W 11A; 21P; 21T; 22B; Mazda 6;
24C; 24D; 5FE 10B; 11B; 11G; 11H;
245/30R20 90 11A; 21P; 21T; 22B; 12A; 51A; 721; 729;
24C; 24D 73C; 74A; 74P
83 - 136 225/35R20 90W 11A; 21T; 22B; 24C;
24D
245/30R20 90W 11A; 21P; 21T; 22B;
24C; 24D
GH e1*2001/116*0448*.. 107 - 141 225/35R20 90W 11A; 26P; 27I ab Mj.2012; inkl.
GJ e1*2007/46*1001*.. 235/35R20 88W 11A; 26P; 27I; 5FE Mj.2015; Kombi;
235/35R20 92 11A; 26P; 27I Stufenheck;
245/30R20 90W 11A; 245; 26B; 26N; Allradantrieb;
27B; 27H Frontantrieb; nur
245/35R20 91 11A; 245; 26B; 26N; Mazda 6;
27B; 27H 10B; 11B; 11G; 11H;
255/30R20 92 11A; 24J; 248; 26B; 12A; 51A; 721; 73C;
26N; 27B; 27H 74A; 74P
255/35R20 93 11A; 24J; 248; 26B;
26N; 27B; 27H
GH e1*2001/116*0448*.. 88 - 125 235/30R20 88W 11A; 21B; 21J; 22B; ab
§ 22 51585
GHE e13*2007/46*1075*.. 22H; 22L; 24C; 244; e13*2007/46*1075*02;
247; 5FE ab
88 - 132 225/35R20 90W 11A; 21B; 21N; 22B; e1*2001/116*0448*06;
22L; 241; 246; 248 bis Mj.2012;
245/30R20 90W 11A; 21B; 21J; 22B; Stufenheck;
22H; 22L; 24C; 244; Schrägheck;
247
Frontantrieb; nur
Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 721; 729;
73C; 74A; 74P
GH e1*2001/116*0448*.. 88 - 108 225/35R20 90 11A; 21B; 22B; 22L; nur bis
GHE e13*2007/46*1075*.. 24C; 24D e13*2007/46*1075*01;
245/30R20 90 11A; 21B; 22B; 22L; nur bis
24C; 24D e1*2001/116*0448*05;
88 - 125 235/30R20 88W 11A; 21B; 22B; 22L; Schrägheck;
24C; 24D; 5FE Frontantrieb; nur
88 - 136 225/35R20 90W 11A; 21B; 22B; 22L; Mazda 6;
24C; 24D 10B; 11B; 11G; 11H;
245/30R20 90W 11A; 21B; 22B; 22L; 12A; 51A; 721; 729;
24C; 24D 73C; 74A; 74P
GH e1*2001/116*0448*.. 110 - 141 245/40R20 95 11A; 245; 27I inkl. Mj.2015; nur CX-
245/45R20 99 11A; 245; 27I 5; Allradantrieb;
255/40R20 97 11A; 24J; 248; 26P; 27I Frontantrieb;
10B; 11B; 11G; 11H;
255/45R20 101 11A; 24J; 248; 26P; 27I 12A; 51A; 573; 721;
729; 73C; 74A; 74P
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 6 von 22
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GJ e1*2007/46*1001*.. 107 - 141 225/35R20 90 11A; 26P; 27I Kombi; Stufenheck;
235/35R20 88W 11A; 26P; 27I; 5FE Frontantrieb;
235/35R20 92 11A; 26P; 27I 10B; 11B; 11G; 11H;
245/30R20 90 11A; 245; 26B; 26N; 12A; 51A; 721; 73C;
27B; 27H 74A; 74P
245/35R20 91 11A; 245; 26B; 26N;
27B; 27H
255/30R20 92 11A; 24J; 248; 26B;
26N; 27B; 27H
255/35R20 93 11A; 24J; 248; 26B;
26N; 27B; 27H
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : MITSUBISHI
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : O10
Anzugsmoment der Befestigungsteile : 145 Nm
§ 22 51585
Verkaufsbezeichnung: MITSUBISHI OUTLANDER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CWB e1*2001/116*0482*.. 103 - 130 245/40R20 95 5HR erhöhtes
Anzugsmoment
CW0 e1*2001/116*0406*.. 145 Nm;
GF0 e1*2007/46*1218*.. 10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P; 740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : O10
Anzugsmoment der Befestigungsteile : 145 Nm
Verkaufsbezeichnung: PEUGEOT 4007
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V***** e2*2001/116*0357*.. 115 - 125 245/40R20 95 5HR erhöhtes
Anzugsmoment
145 Nm; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 721; 73C;
74A; 74P; 740
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 7 von 22

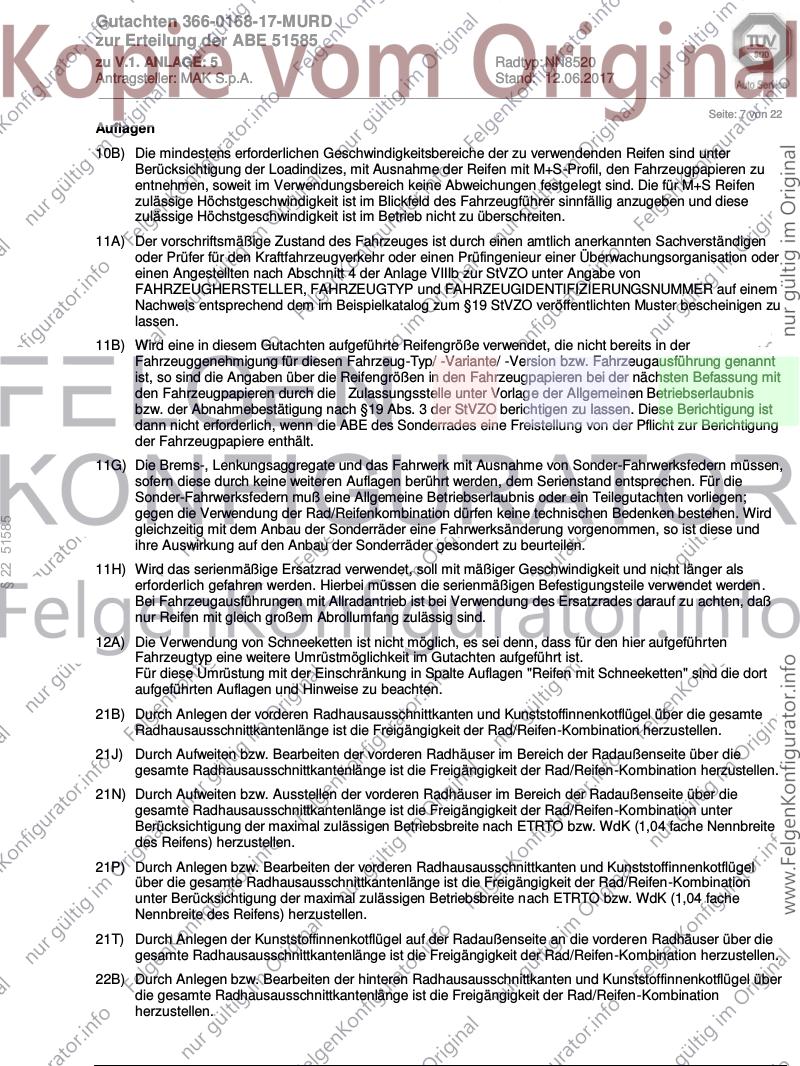

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
§ 22 51585
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 8 von 22

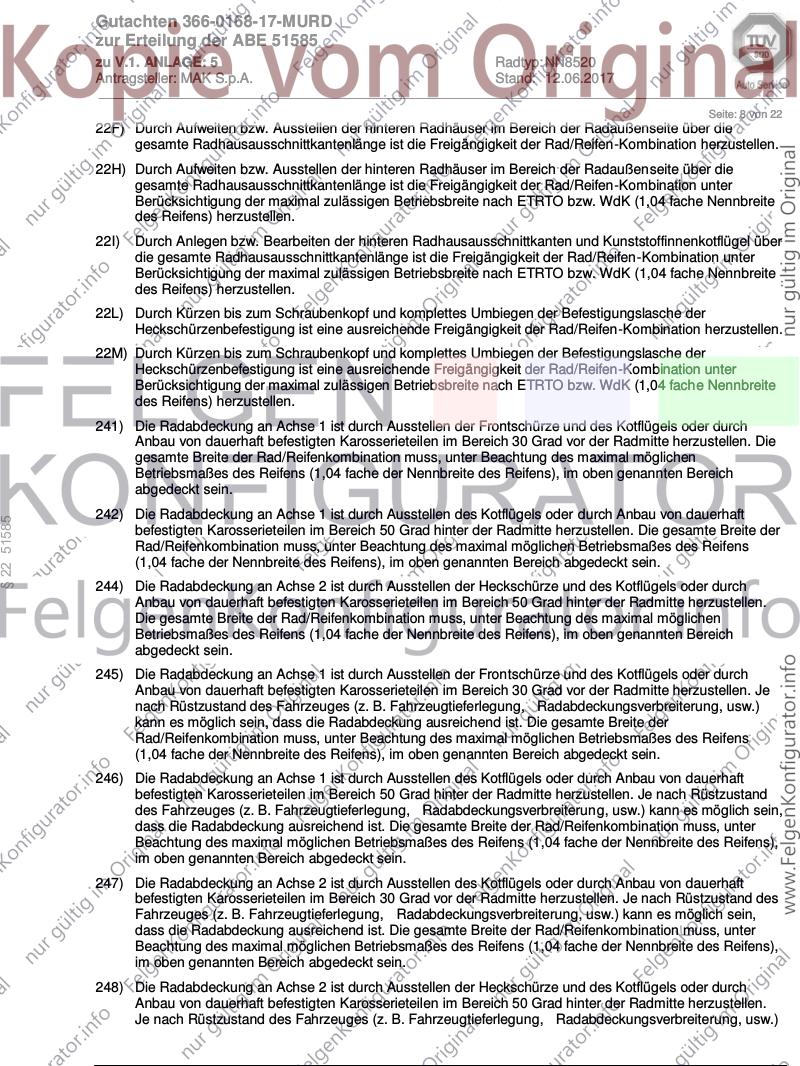

22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
242) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
§ 22 51585
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.

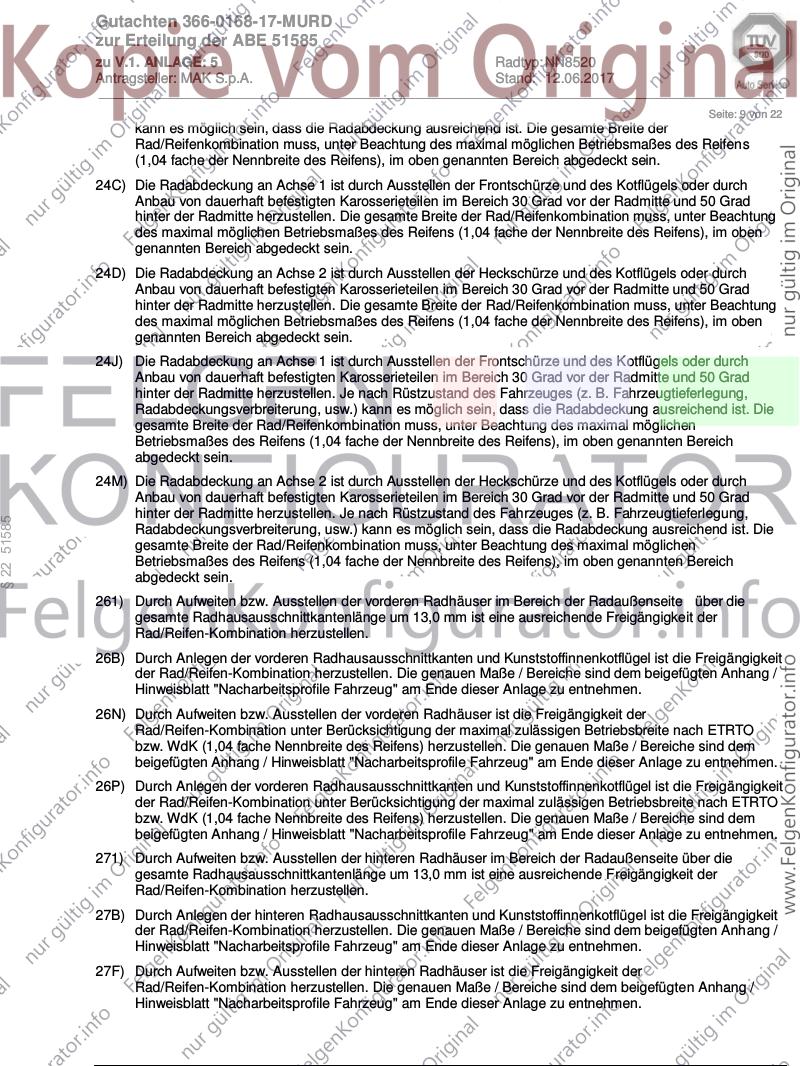

245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 9 von 22
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
§ 22 51585
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
261) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 10 von 22

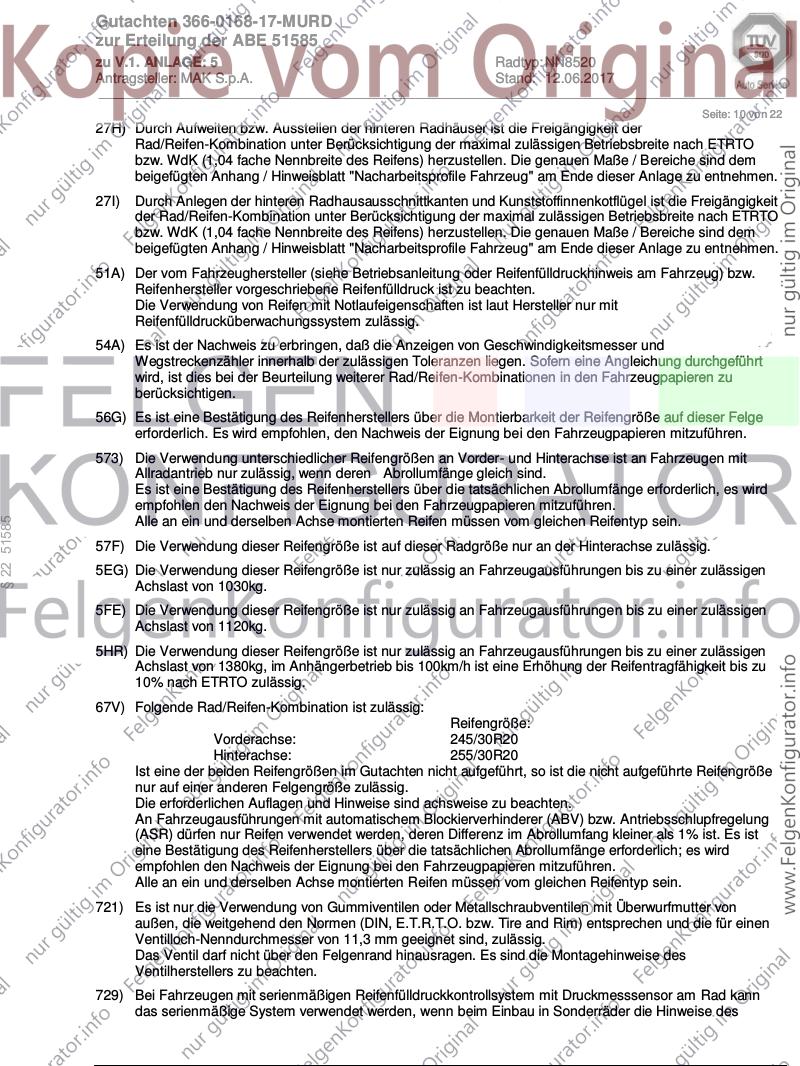

27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
§ 22 51585
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
67V) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/30R20
Hinterachse: 255/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 11 von 22
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.

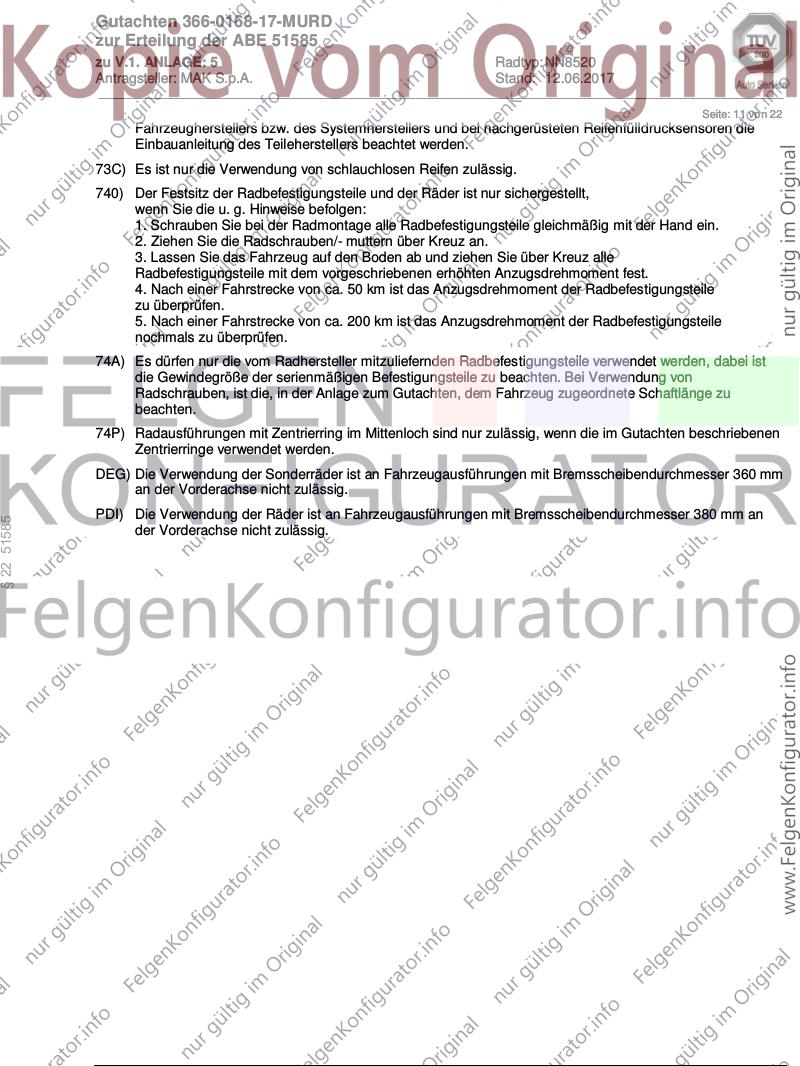

73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
DEG) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an der Vorderachse nicht zulässig.
PDI) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm an
§ 22 51585
der Vorderachse nicht zulässig.
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 12 von 22

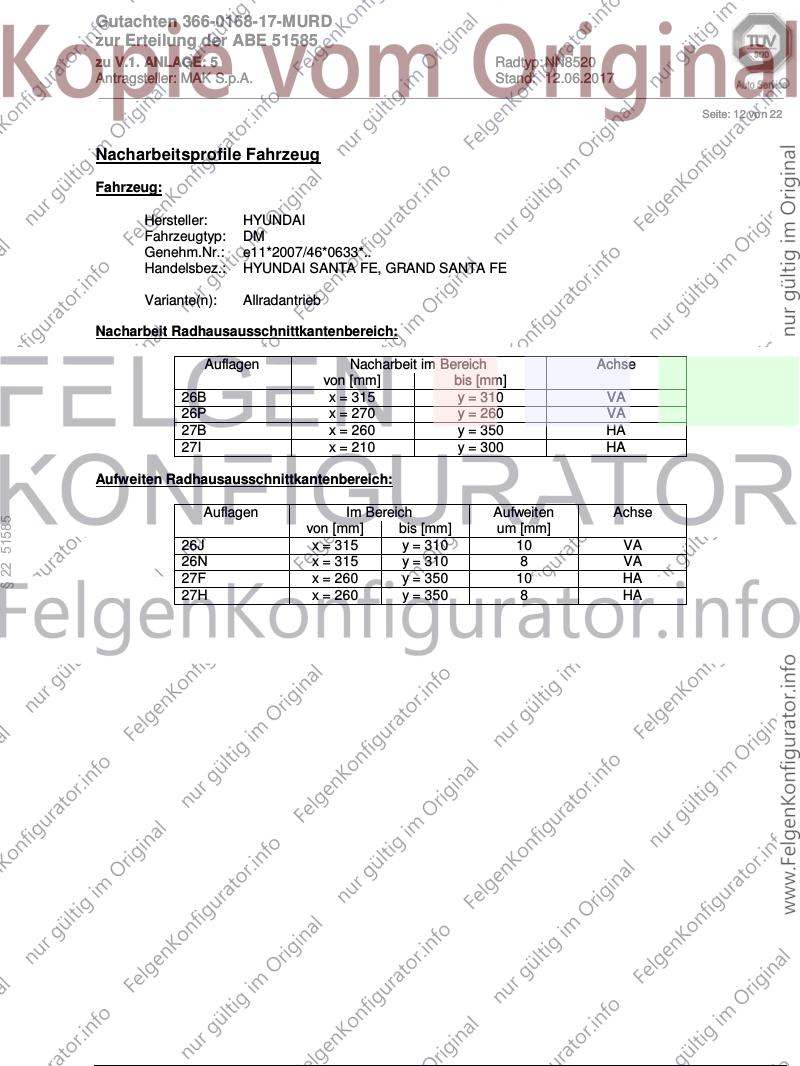

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: DM
Genehm.Nr.: e11*2007/46*0633*..
Handelsbez.: HYUNDAI SANTA FE, GRAND SANTA FE
Variante(n): Allradantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 315 y = 310 VA
26P x = 270 y = 260 VA
27B x = 260 y = 350 HA
27I x = 210 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51585
von [mm] bis [mm] um [mm]
26J x = 315 y = 310 10 VA
26N x = 315 y = 310 8 VA
27F x = 260 y = 350 10 HA
27H x = 260 y = 350 8 HA
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 13 von 22
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: VF
Genehm.Nr.: e4*2007/46*0263*..
Handelsbez.: i40
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 350 VA
26P x = 260 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 350 8 VA
26J x = 310 y = 350 23 VA
27H x = 270 y = 440 8 HA
27F x = 270 y = 440 30 HA
§ 22 51585
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 14 von 22
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: MD
Genehm.Nr.: e4*2007/46*0254*..
Handelsbez.: ELANTRA
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 315 VA
26P x = 210 y = 265 VA
27B x = 295 y = 360 HA
27I x = 245 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 260 y = 315 8 VA
26J x = 260 y = 315 21 VA
§ 22 51585
27H x = 295 y = 360 8 HA
27F x = 295 y = 360 24 HA
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________

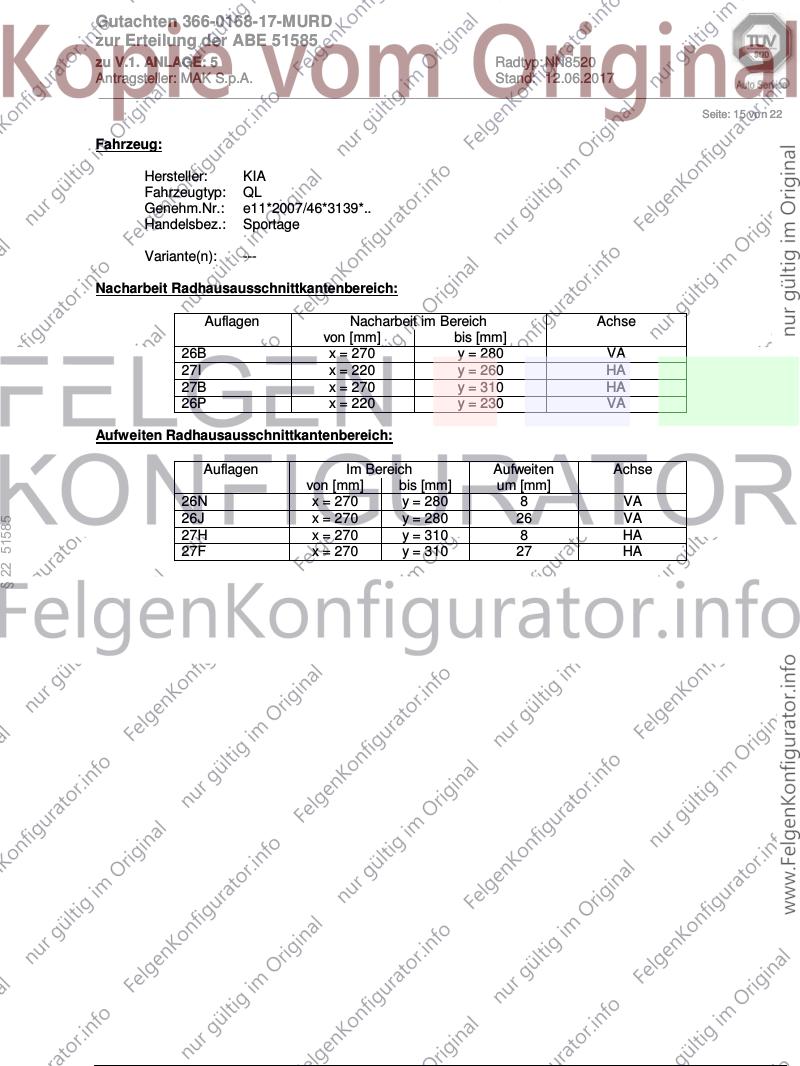

Seite: 15 von 22
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: QL
Genehm.Nr.: e11*2007/46*3139*..
Handelsbez.: Sportage
Variante(n): ---
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 280 VA
27I x = 220 y = 260 HA
27B x = 270 y = 310 HA
26P x = 220 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 270 y = 280 8 VA
26J x = 270 y = 280 26 VA
§ 22 51585
27H x = 270 y = 310 8 HA
27F x = 270 y = 310 27 HA
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________

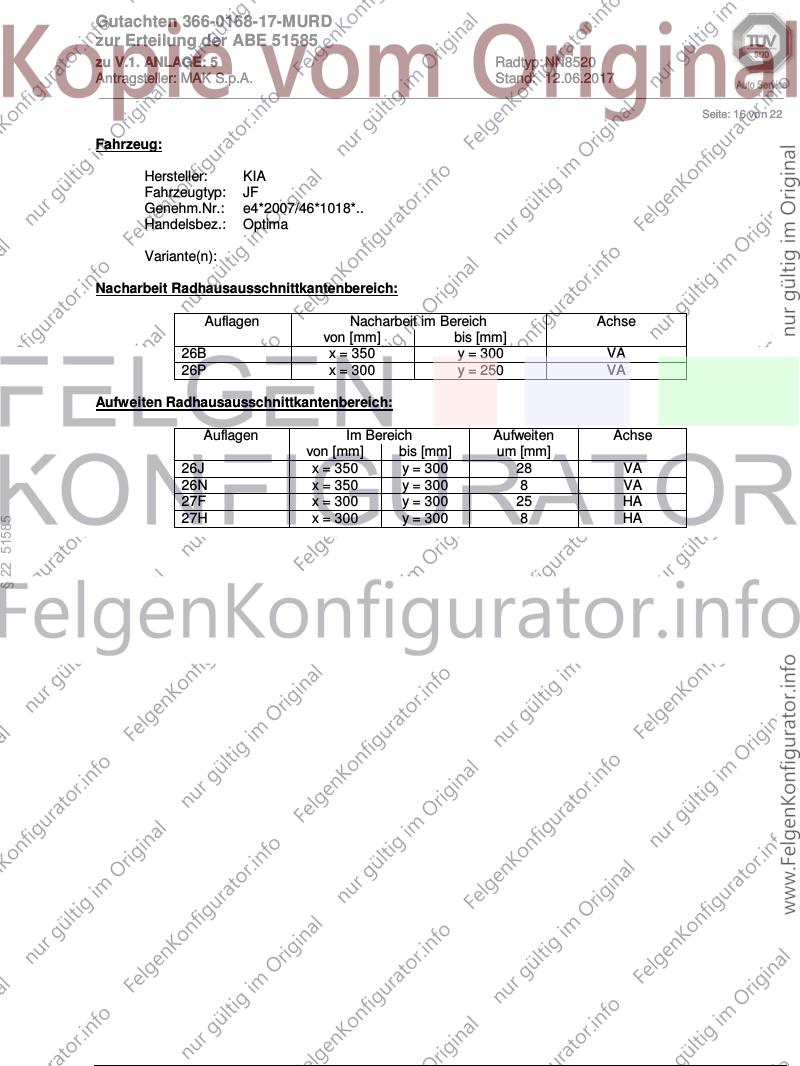

Seite: 16 von 22
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: JF
Genehm.Nr.: e4*2007/46*1018*..
Handelsbez.: Optima
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 28 VA
26N x = 350 y = 300 8 VA
27F x = 300 y = 300 25 HA
27H x = 300 y = 300 8 HA
§ 22 51585
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________

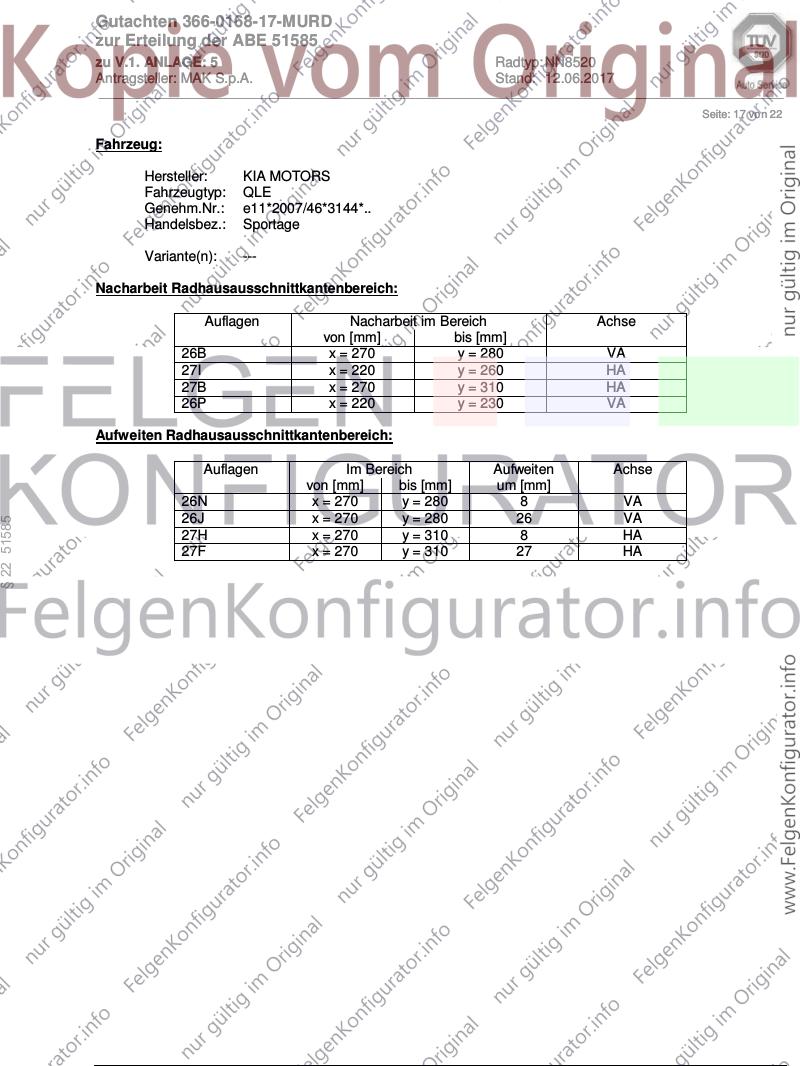

Seite: 17 von 22
Fahrzeug:
Hersteller: KIA MOTORS
Fahrzeugtyp: QLE
Genehm.Nr.: e11*2007/46*3144*..
Handelsbez.: Sportage
Variante(n): ---
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 280 VA
27I x = 220 y = 260 HA
27B x = 270 y = 310 HA
26P x = 220 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 270 y = 280 8 VA
26J x = 270 y = 280 26 VA
§ 22 51585
27H x = 270 y = 310 8 HA
27F x = 270 y = 310 27 HA
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 18 von 22
Fahrzeug:
Hersteller: KIA MOTORS
Fahrzeugtyp: RP
Genehm.Nr.: e4*2007/46*0633*..
Handelsbez.: Carens, Rondo
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 325 VA
26P x = 260 y = 275 VA
27B x = 260 y = 300 HA
27I x = 210 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 325 30 VA
26N x = 310 y = 325 30 VA
§ 22 51585
27F x = 260 y = 300 30 HA
27H x = 260 y = 300 30 HA
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________

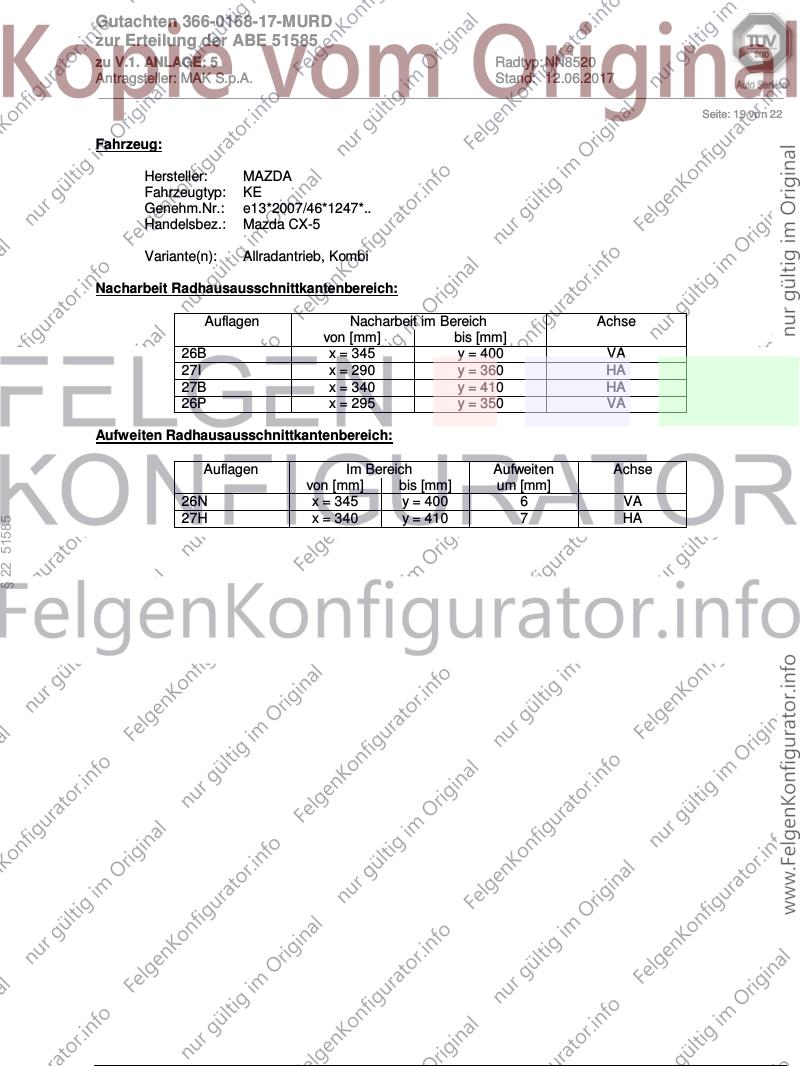

Seite: 19 von 22
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: KE
Genehm.Nr.: e13*2007/46*1247*..
Handelsbez.: Mazda CX-5
Variante(n): Allradantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 345 y = 400 VA
27I x = 290 y = 360 HA
27B x = 340 y = 410 HA
26P x = 295 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 345 y = 400 6 VA
27H x = 340 y = 410 7 HA
§ 22 51585
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________

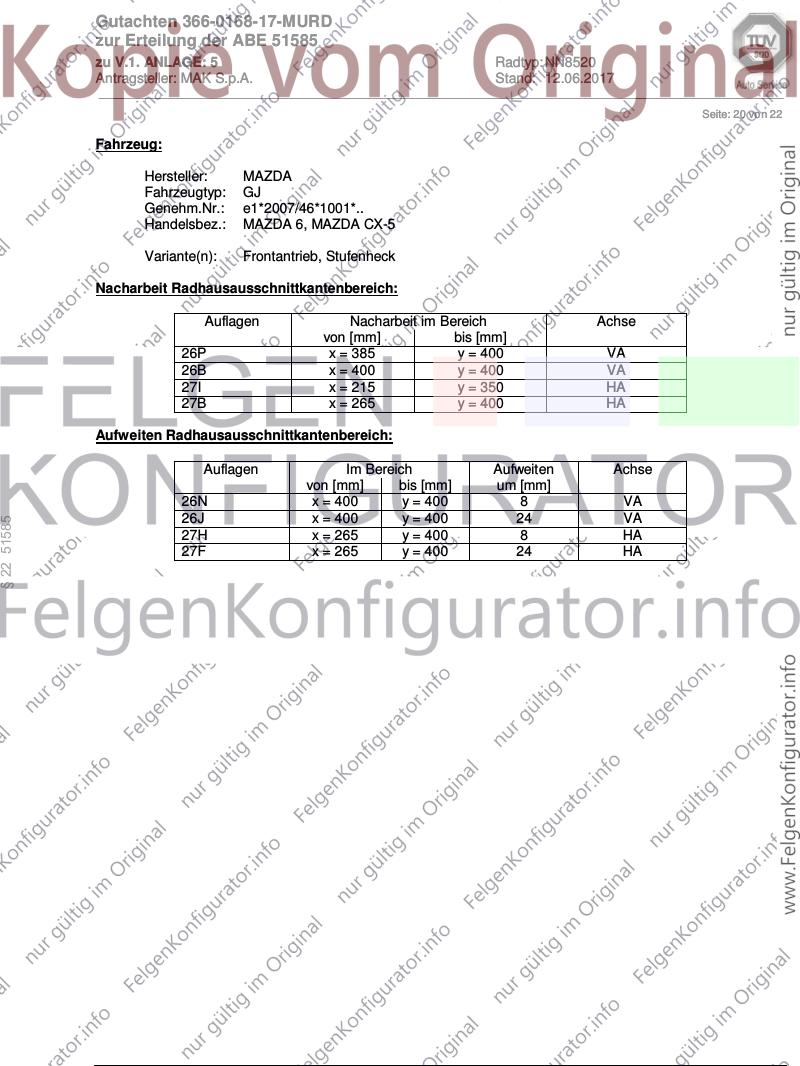

Seite: 20 von 22
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GJ
Genehm.Nr.: e1*2007/46*1001*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
§ 22 51585
27H x = 265 y = 400 8 HA
27F x = 265 y = 400 24 HA
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________
Seite: 21 von 22
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GH
Genehm.Nr.: e1*2001/116*0448*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): Allradantrieb, Frontantrieb, Kombi, nur CX-5
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 345 y = 400 VA
27I x = 290 y = 360 HA
27B x = 340 y = 410 HA
26P x = 295 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 345 y = 400 6 VA
27H x = 340 y = 410 7 HA
§ 22 51585
Gutachten 366-0168-17-MURD
zur Erteilung der ABE 51585
zu V.1. ANLAGE: 5 Radtyp: NN8520
Antragsteller: MAK S.p.A. Stand: 12.06.2017
__________________________________________________________________________________________________________________

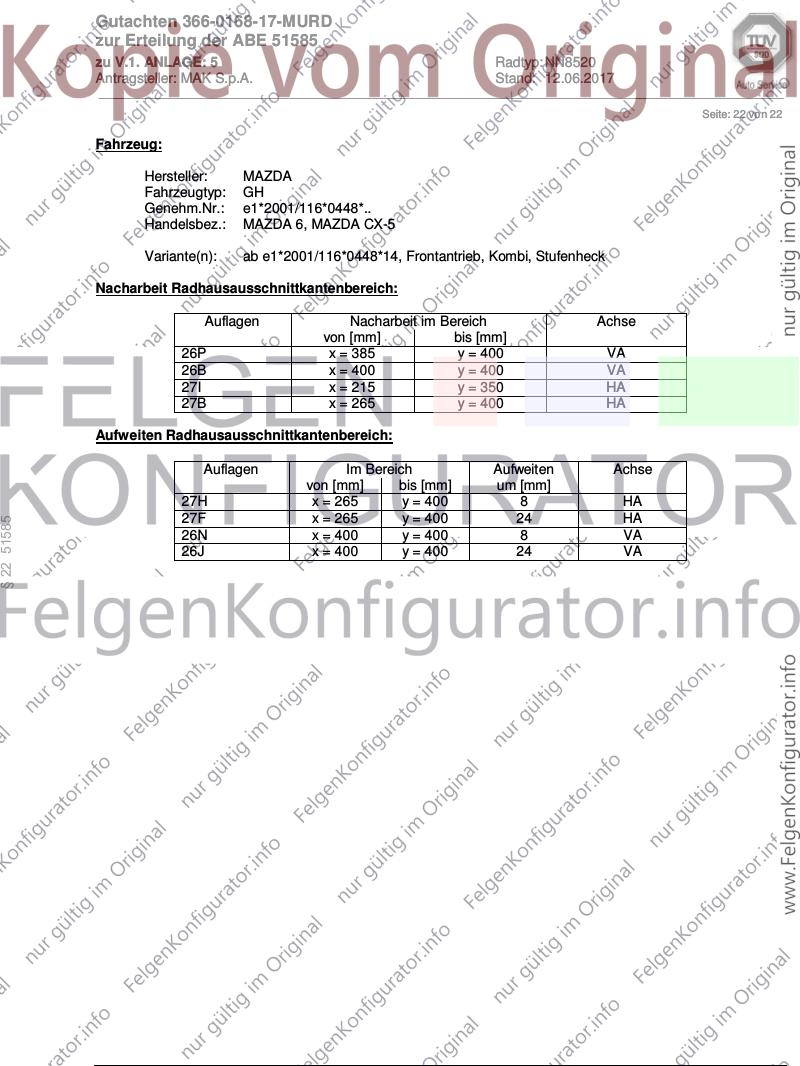

Seite: 22 von 22
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GH
Genehm.Nr.: e1*2001/116*0448*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): ab e1*2001/116*0448*14, Frontantrieb, Kombi, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 265 y = 400 8 HA
27F x = 265 y = 400 24 HA
§ 22 51585
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
